Подсветка багажника – Hyundai Solaris Gray Wolf › Бортжурнал › Подсветка багажника RGB лентой своими руками )

Подсветка багажника — DRIVE2

Долгое время чесались руки что-нибудь сделать с подсветкой багажного отделения. Ночью найти что-то, особенно мелкое, при штатном освещении проблематично. Врезать светильники в панели (значить дырявить панели) не хотелось. От установки кухни осталось метра полтора светодиодной ленты Navigator на клейкой ленте ЗМ и контактные разъемы, купленные в Икеа. Диоды рассчитаны на 12 вольт, светят прилично. После долгих примерок наиболее рациональным местом для размещения дополнительного света оказалась декоративная угловая планка, одной стороной заходящая под уплотнитель проема задней двери, другой стороной на внутреннюю обшивку крыши.
Хотелось, чтобы алгоритм работы подсветки полностью соответствовал работе штатного фонарика подсветки багажного отделения. Поэтому питание было решено взять с контактов штатной лампы. Штатный светильник вышел из гнезда свободно. Отсоединил разъем питания (3 провода в колодке). При осмотре выяснилось, что от переключателя режимов на лампу идут не провода, а ленточные пластины. Из какого они металла, непонятно, но попытка облудить места припайки не удалась. То ли потому что, возможно, там алюминиевый сплав, то ли по причине недостаточного прогрева паяльником. При дальнейшем прогреве стала размягчаться пластмасса корпуса. Пошел другим путем: облуженные концы проводов засунул под слегка отогнутые тонкой отверткой токонесущие пластины. Провода пластинами зажало хорошо. Практически получилось соединение как в любой контактной колодке. Сделал петельку из провода и закрепил ее на корпусе парой слоев изоленты. Другой конец провода просунул под декоративную накладку по стороне ее прилегания к потолку примерно в месте предполагаемого контакта с светодиодной лентой.

Светодиодная лента сначала приклеилась хорошо на декоративную накладку, но на второй день концы ее стали отходить. Вроде и обезжиривал, но там поверхность рифленая. Поэтому на глаза попался белый L или U-образный профиль из мягкого пластика. У него одна сторона широкая, вторая Уже. Заправил светодиодную ленту в этот профиль, чтобы сторона с диодами прилегала к узкой полосе профиля. Разметил места расположения диодов и вырезал резачком аккуратно проемы для них, чтобы светить не мешало. После этого, помогая тонкой металлической пластинкой заправил широкую часть профиля под декоративную накладку (со стороны крыши, салона. А лента прихватилась липкой стороной к внешней поверхности накладки. Профиль прижал светодиодную ленту к накладке. Встало все мертво. Осталось подпаять концы проводов к проводам уже подсоединенной к ленте контактной пластинки. Диоды светятся при правильной полярности, поэтому ее надо проверять. Места пайки — на термоусадку и все сопли заправляются под накладку потолка. Вуаля!

Упаковка светодиодной ленты.

Лента на бобине.

Светодиодная лента

Контакты и светодиодная лента

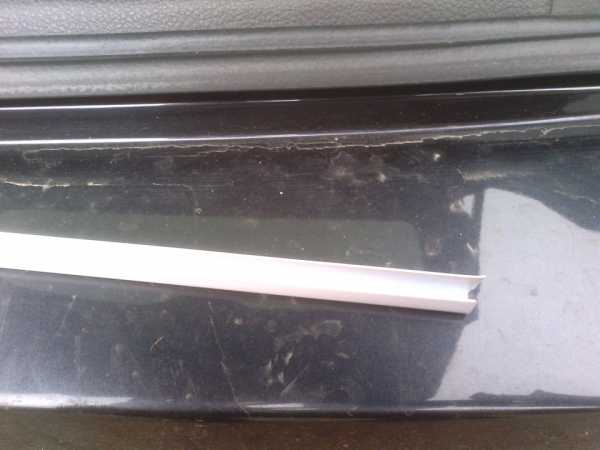

Пластиковый профиль

Вид, когда подсветка отключена

Подсветка включена.

Светодиодная лента с присоединенной контактной колодкой.

www.drive2.com

Great Wall Hover «Кабанчик» › Бортжурнал › Светодиодная подсветка двери багажника

Всем доброго времени суток!

Данная доработка сделана сразу после новогодних праздников, во время нахождения в вынужденном отпуске! Сделана скорее для души, чем для пользы!

С технической точки зрения улучшения никакого, а вот моральное — присутствует!)))

Некоторые из присутствующих на сайте уже могли видеть её работу на Кабанчике!

Это Вадим shubin245, Александр sanya57rus, ещё один Александр mrazoid и Сергей hunter162 во время нашей

незабываемой встречи на Орловской земле!

С Вадимом мы уже давно обсуждали этот аксессуар, но он что-то никак не решится на его приобретение, а мы заказали и установили!)))

Итак, светодиодная подсветка в крышку двери багажника!

Для инсталляции нам понадобилось:

— сам набор, состоящий из светодиодной ленты и управляющего блока;

Набор пришёл в обычной картонной коробке, без всяких опознавательных знаков, цветных наклеек и тому подобное! Но в целостности и сохранности!

Полный размер

В наборе: сама лента, залитая очень гибким силиконом! Морозы за -25 выдержала великолепно!

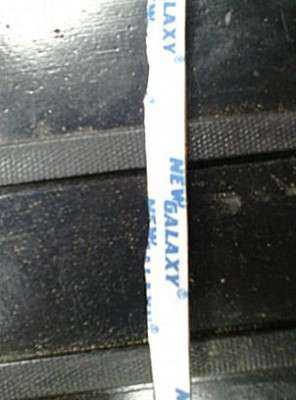

С обратной стороны приклеена полоска скотча 3М для её крепления!

Полный размер

Полный размер

И управляющий блок, состоящий из маленькой коробочки и пучка выходящих из него проводов, с одной стороны, и штекера для соединения со светодиодной лентой, с другой!

Полный размер

Методом тыка и по картинке со страничке заказа разобрались в распиновке проводов!
Кому будет интересно, схематично нарисовали куда какой провод идёт!

Полный размер

набор контактов для быстрого сращивания проводов;

Полный размер

пяти-пиновый водонепроницаемый электрический разъем;

Почему пяти-пиновый, а не шести (на управляющем блоке шесть выходящих их него проводов), расскажу немного попозже!

усилитель клея 3М;

Полный размер

Все эти вспомогательные товары были у нас в наличии уже давно, просто дожидались своего места и часа, чтобы пригодиться!))) Вот и дождались!)))

Выпросив у знакомых на несколько часиков место в тёплом боксе, приступаем к инсталляции нашей ленты! Времени у нас не так уж и много, т.к. у ребят время и место — это их деньги!

Прежде всего очищаем обезжиривателем от антикора край двери багажника, куда будет клеиться наша лента, и густо промазываем его праймером! Оставляем немного подсохнуть и схватиться!

Полный размер

Пока подсыхает место для ленты, перемещаемся в багажник!
Нам надо найти провода, идущие на габариты, стоп-сигналы и повороты!

Полный размер

Полностью снимать боковые обшивки не стал, просто отогнул немного край для доступа к жгуту! Основной жгут у нас идет по левой стороне, по правой только правый поворотник!

Полный размер

Потрошим толстый жгут и … здесь мы совершаем нашу большую ошибку, стоившую нам головной боли с камерой заднего вида и поиска неисправности почти на месяц!

В этом жгуте идет толстый голубой провод! Не знаю, как правильно он называется, но по нему идёт изображение с камеры заднего вида на ГУ! По своей структуре он типа антенного кабеля — экранированная оплетка и центральная жила!

Так вот при прозвании тестером проводов в жгуте мы, конечно, прозвонили и его и умудрились замкнуть один волосок оплётки экрана на центральную жилу!

Жесть! Это один вариант на миллион, чтобы тонкой иголкой тестера подцепить волосок экрана и закинуть его на центральную жилу! Тем не менее нам это удалось!)))

Отвлёкся!
Находим нужные нам провода габаритов, левого поворота и стоп-сигнала и цепляем на них быстросъёмы! На остальных соседних проводах, если присмотреться, видны наши проколы от тестера!)))

Полный размер

С правой стороны точно также находим нужный нам провод правого поворота, удлиняем его и протягиваем под нижней планкой багажника на левую сторону!

Полный размер

Провод на «минус» взял с кузова где-то в районе крепления домкрата!

Далее все полученные хвосты (левый поворот, правый поворот, габариты, стоп-сигналы и «минус» — всего 5 хвостов) подсоединяем к одной половинке нашего пяти-пинового водонепроницаемого электрического разъема! Шестой провод («плюс») мы объединили вместе с габаритами! Поэтому нам и понадобился только пяти-пиновый разъем! В последствии мы отсоеднили и провод габаритов! Не понравилось нам, что он светит голубоватым светом! Совсем не сочетается с белым светом подсветки номера!

Немного про схему подключения!

Белым днём нам данная затея не нужна, да и она просто не будет видна, а только будет нагружать нашу бортовую сеть! А вот в вечернее время, при включении габаритов автоматически подается «плюс» на устройство и лента начинает функционировать!

Разъединяющийся разъем (папа-мама) позволит в любое время вернуться на стандартную схему освещения, просто разъединив штекера между собой!

Кто хочет, может задействовать полную схему и делать на шести-пиновом разъеме!

Пришло время разобраться с самой лентой!

Здесь всё ещё проще! Примеряем, чтобы она находилась по центру двери и погрев немного феном край двери, приклеиваем её!

Полный размер

Полный размер

Провод завёл в одну из отдушин и вывел под обшивку багажника!

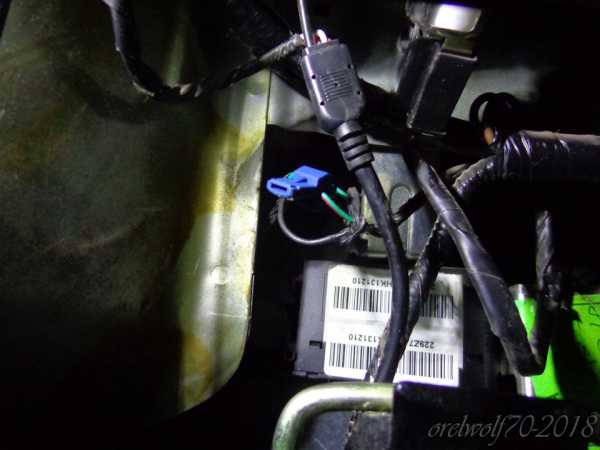

Там, сняв обшивку, разместил управляющий блок и соединил с ним ленту !

Полный размер

Далее протягиваем провод из крышки двери в багажник через левый гофрированный разъем около петли и затем спускаемся в сам багажник! Там на концы нашего управляющего блока сажаем вторую ответную часть разъёма! Теперь у нас две половинки в одном месте!

Знаем, работа нудная и муторная, но иначе никак аккуратно не попадешь из крышки багажника в сам багажник!)))

Собирали уже всё на улице, т.к. приехал очередной клиент и надо было уступать место!
Но это уже мелочи, основную работу сделать мы успели!

Получилось вроде бы неплохо! Кто видел вживую, думаем, поделится своими впечатлениями!
Нам самим не видно, как мы смотримся сзади!))) А так хочется посмотреть!)))

Полный размер

Полный размер

Полный размер

Полный размер

Ну и небольшое видео для наглядности работы, так сказать сам процесс!

Пусть безделушка, но приятная! Кому как, но нам нравится!

Радуйте себя и свои машинки! Пусть они тоже радуются вместе с вами!

Как-то так!

www.drive2.ru

Подсветка багажника своими руками — Поделки для авто



В очередной выходной день, собрался и поехал в гараж, доделать давно начатую подсветку в багажник! В качестве источника света была взята 60-ти сантиметровая белая светодиодная лента и сразу же был куплен провод, ну и вместо изоленты термоусадка:

Чтобы не делать лишних соединений, отпаял «заводские» проводки от ленты и припаял сразу необходимой(взял примерно) длины:

А далее оставшаяся работа продолжается непосредственно в машине. ЗА качество фоток извиняюсь, под рукой был только телефон, а камера честно говоря не очень(

Чтобы лента лучше держалась, приклеил её на двухсторонний скотч, обрезал по ширине ленты, не аккуратненько правда, мне пойдет:

Место где будет закреплена лента, обезжирил, чтобы лучше держалась и поделив ленту пополам(мысленно) клеим её по середине, чтобы рассеивание света происходило равномерно:

Ну остается дело за подключением. Я сделал так, минус подключил к концевику багажника, чтобы при открытии багажника включалась подсветка, а вот плюс подключил к подсветке номера, конечно можно было и к габаритам фары, ну это лишние провода у фары, а так ничего не видно, горит только тогда, когда включены габариты, днем она мне не нужна, а вечером нормально и машину уже обозначишь, что стоит тут, и подсветка будет работать.

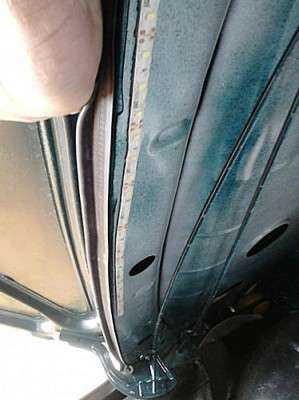

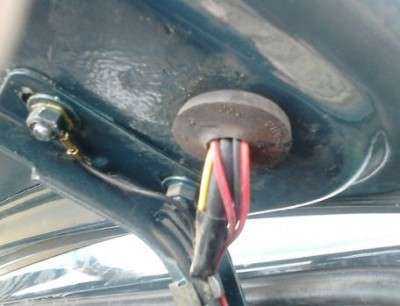

А теперь к процессу, провода провел внутри крышки багажника вместе с остальным:

Минус довел до концевица багажника и подцепил к концевику:

ну вот 3 провода, на сигналку, на лючок бензобака и подсветка багажника.

А плюс ведем дальше, снимаем один плафон подсветки номера и подключаем к разъему:

Нам потребуется желтый провод;)

Аккуратненько приматываем и вставляем обратно

Собираем все обратно и у нас все работает)))

На улице еще немного светло

В планах на будущее по подсветки багажника, это переделать с габаритов, то есть взять постоянный плюс с салона, скорее всего от стандартного освещения)



Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai

Подсветка багажника. Подробно, для новичков) — бортжурнал KIA Rio BlackLine 2014 года на DRIVE2

Читать или не читать тему, которую создает каждый 2-й, дело ваше. Я же постараюсь написать максимально подробно, с фото, для новичков.

Свершилось чудо! Погода поспособствовала плодотворной работе) Давно хотел сделать светодиодную подсветку в багажник! В моей 21103 была синяя. И лента была на всю ширину багажника. И светило фигово. И стоила она дофига. 300/м)) Смотрелось всё очень красиво. Но синий в багажнике не практичен, т.к. было неприятно глазам, когда я что-то искал в багажнике. Пруф: Пруф)

Но здесь я сказал «долой колхоз». Годков мне побольше и ко всему нужно подходить с головой. Короче, в багажник на все 100% определился — белый свет.
Заказал с Ali крутые светодиодные полоски!) Те самые полоски
Сразу оговорюсь, что они своих денег стоят. ну а как продержатся светодиоды в работе — покажет время.
В комплекте были 2 светодиодные полоски и 2 полоски-наклейки. Не доверяя такой клеевой основе (вспоминая, как у меня лента отваливалась на 21103 в багажнике и в ногах)))» я обклеил саму ленту — 3М скотчем. Мы его используем на работе, клеим шильды и отправляем на всякие газпромы и прочие нефтяные и газовые предприятия. Короче, на шильды никто не жалуется. Лучший скотч и в -40 и в +30.
Т.к. одну полоску я потерял) пришлось вторую разделить на 4 части и поделить на 2 ленты.

3М.

Не обращайте внимание на автоматический выключатель))) я практикуюсь в компасе.

Полный размер

Компас 3D

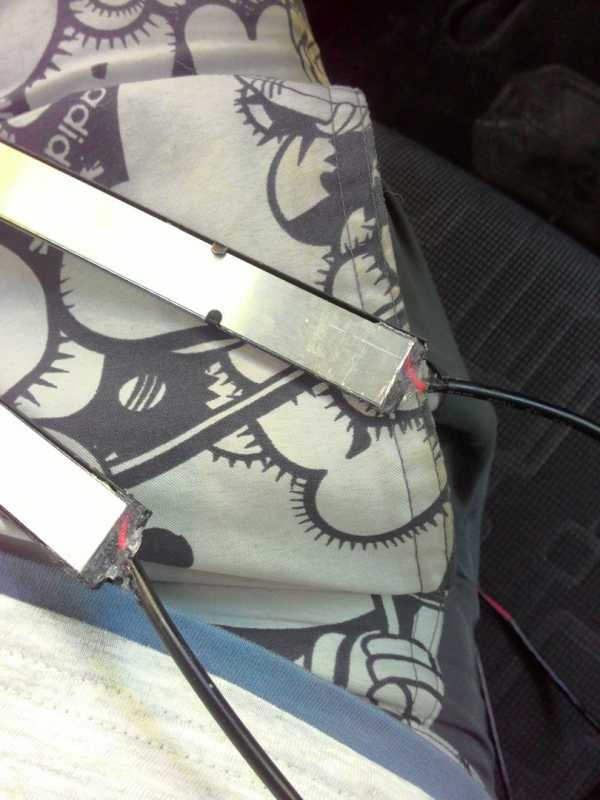

Место, где провода отходят от ленты, я замазал силиконом. В итоге провод зафиксирован и в тоже время подвижен на незначительные нагрузки без ущерба ленте и проводам.

Залил силиконом.

Захватив всё необходимое, а именно: зачистку для проводов (вместо него можете использовать нож, на крайняк кусачки), нож, изоленту, светодиодные полоски, ножницы, я пошел в авто.
Уселся. Снял плафон. Определил, где «+» а где «-» (в данном случае, «+» был розовый провод, а «-» — два зеленых. Используйте любой из них.
ВНИМАНИЕ! Во избежания коратышей и прочих неприятностей, отключите клеммы АКБ) но я этого не делал.

Подготовил светодиодные полоски: зачистил кончики так, чтобы они были длинные для максимально лучшего крепления со штатной проводкой. Соединил/скрутил сначала провода одинакового цвета у ленты вместе.

4 провода от 2х лент соединены в 2х точках

Протянул провода рядом со штатным проводом подсветки багажника. Достать их не просто) по этому брем 2 пальца, которыми вы удовлетворяете девушек, и аккуратно засовываем в дырку отверстие. Начинаем нащупывать) провода)))) захватили, — вытащили. Усе)) провода вывели хаха

Фух. протащили))

Зачистил 1 провод. Потом соединил красные провода (идущие от ленты) с розовым (+ с +), заизолировал изолентой. Изолируем сильно, плотно. Нам же не нужны неприятности при тряске?))

Зачистил 1 провод


Заизолировал.

Потом зачистил второй провод и соединил черные с зеленым (- с -). Всё это дело изолируем намертво.

Намертво))


Светит. ) В реале видна огромная разница между лентой и плафонов. Но на фото яркость почти одинаковая. но мы то знаем, что это не так 😉


Видим как ярко горит?) круууть.

Далее обклеил ленты)

Далее обклеил ленты

Предварительно обезжирив тех. спиртом (если нету, можно использовать водку. Или уайт спирит. Растворитель.)

Спиртяяяшка 😉 пить запрещено. ЗОЖ)

Приклеил.

3М клеятся просто намертво, блин. Первую ленту, буквально кончик, приклеил. вижу — криво. Начинаю отдирать. а она не отдирается)) Как-то отодрал. Переклеил.

Вообще я хотел 1 ленту приклеить ровно горизонтально, а вторую под наклоном. Чтобы освещал весь багажник. Но приглядевшись понял, что разница в направлениях лучей света будет видна. И наклеил горизонтально.

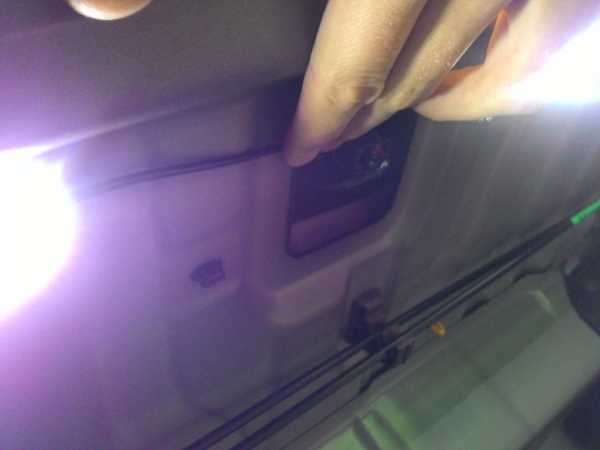

Провода потом стяжками притяну к проводам вот этого разъема

вот сюда


И провода потом будут ровным, как тут))))

Полный размер

точь в точь. 1 в 1 хаха

Вот так освещает при свете дня)

А это ночью. Правда, блин, под светом фонаря)))) но светит очень ярко! А главное — самоей ленты не видно даже когда нагибаешься до параллели с землей)))


Всё.
Стоит ли с этим заморачиваться? Да!
Сколько времени ушло? 25минут.
Что будет дальше? Дальше куплю ленты в ноги)) со цветом не определился еще. их 2. Либо белый, либо синий. Или как-то их комбинировать. или тупо купить блок и разноцветную ленту)

Подписывайтесь) Стараюсь выкладывать только полезное для Авто!))
Удачи!

p.s.: посмотрел, как светит ночью. ребзя) старый плафон и рядом не стоит с этими двумя малютками))

www.drive2.ru

Подсветка багажника — бортжурнал Лада 2114 2010 года на DRIVE2

Привет всем, кто читает этот БЖ! Наконец нашел время и возможность сделать освещение в багажнике, а-то в темное время суток что-то найти было очень трудно (особенно меня поймут те, у кого нет времени навести в багажнике порядок).
Перед началом работ были закуплены следующие материалы:
— светодиодная лента 48 см — 2 шт. (по 170 р)
— кнопка вкл/выкл — 1 шт. (20 р)
— светодиод — 1 шт. (5 р)
— клей «101» ( можно и «Момент-секунда») — 1 тюбик (20 р)
— концевик — 1 шт. (10 р) (пока что не использовал)
— провод — 1,5 м (30 р)

«+» в багажник прокинул по незадействованным штатным акустическим проводам (использовал один провод, который выходил с арки заднего колеса, но для удобства я провел его по низу багажника к задним фарам)

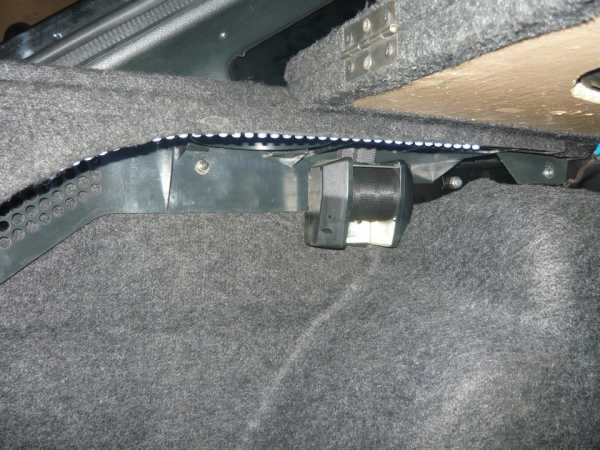

С помощью 101-го клея приклеил светодиодные ленты, с таким расчетом, чтобы концы проводов «ленты» были со стороны задних фар для более удобного подсоединения к проводке автомобиля


Далее снял обшивку со стороны задних фонарей. «Минус» с обеих сторон подсоединил к массам фар, а «+» через кнопку ВКЛ/ВЫКЛ к акустическому проводу.

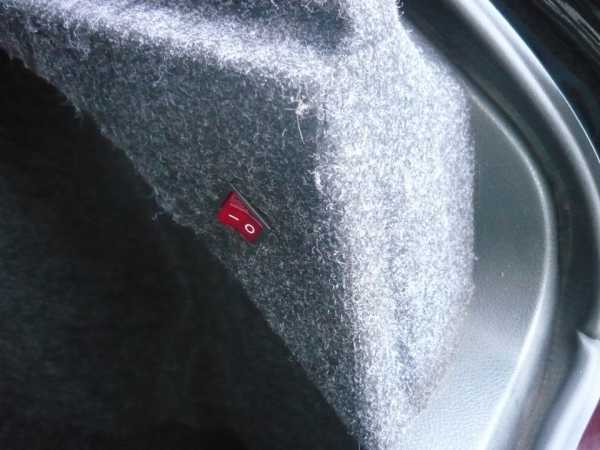

Пришлось отдельно поработать с кнопкой, т.к. лампочка в ней горела только от 220В. Поменял ее на светодиод.

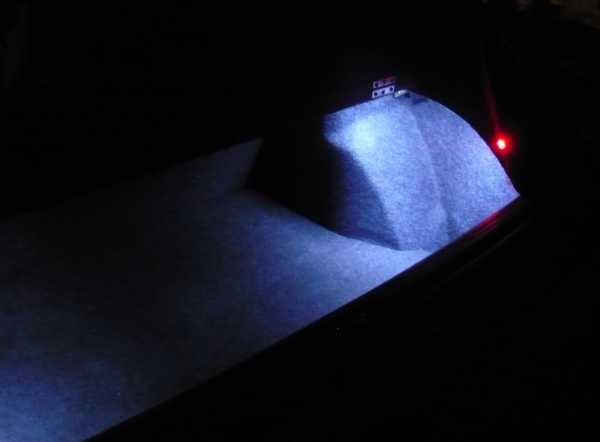

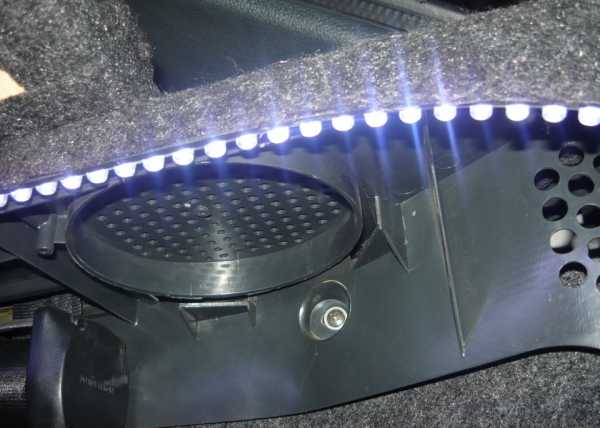

И вот, что получилось. Оцениваем



P.S. Концевик планирую поставить в ближайшее время, чтобы кнопка и сама подсветка (в случае, если закрыли багажник с включенным светом) загорались только при открытом багажнике. Пока что подсветка кнопки отключена.

Цена вопроса: 425 ₽

Нравится 33 Поделиться: Подписаться на машину

www.drive2.ru

Подсветка под полкой багажника — бортжурнал Nissan X-Trail White Hippopotamus 2012 года на DRIVE2

Вас не раздражает, что под полкой в багажнике ничего не видно в темноте? И меня тоже это достало…

Покупаем 120 см. светодиодной ленты, 3 метра двужильного провода и моток изоленты.

Видел на форуме, как человек подключил ленту фишками (папа и мама), но такой вариант меня не устроил. При снятии полки надо помнить, что необходимо разъединить фишки, иначе можно просто оторвать провода — нет, мы пойдем другим путем… сложным, но лучшим!

Снимаем полку в багажнике и откручиваем крепление обшивки багажника с левой стороны

Отдираем обшивку от кузова с разумным применением силы. Держится она на пистонах.

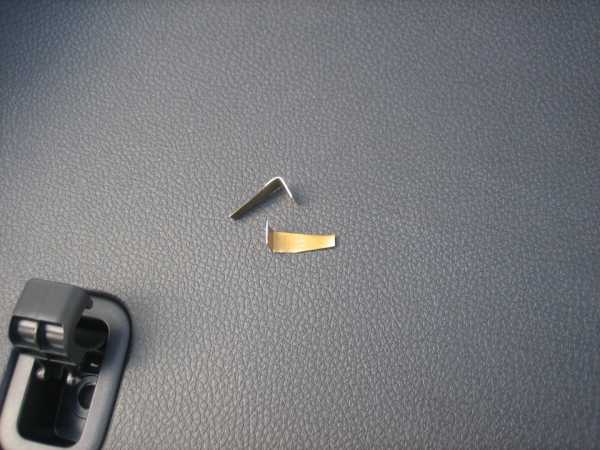

Вырезаем из жести две таких железочки (назовем из клеммы).

Снимаем левую пластиковую заглушку с балки нашей полочки и будем крепить на нее две клеммы (плюс и масса)

Проплавляем паяльником отверстия под клеммы и протаскиваем в них провода от светодиодной ленты

Крепим клеммы

Теперь готовим две такие же клеммы на обшивку пластика багажника (плюс и масса)

Проплавляем отверстия и крепим клеммы

Вот так будет контачить полка с кузовом

Вид сзади. Все хорошенько изолируем

Что бы провода не тарахтели по пластику оборачиваем проводку материей и прихватываем изолентой

Питание берем с потолка (верхнего плафона) в багажнике

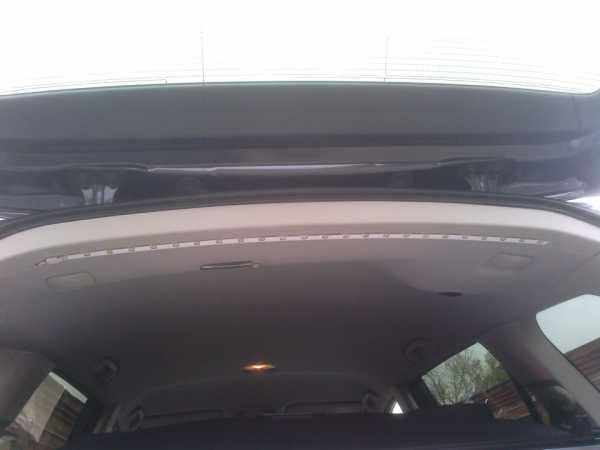

Собираем полку и клеим на нее светодиодную ленту

Получаем офигительный результат

P.S. Цена вопроса 70 гривен и 3 часа геморроя с разбиранием и особенно собиранием пластика. Сломал три пистона. Поэтому советую прикупить их заранее. Но в багажнике теперь можно операции по трансплантации органов проводить – оччченнь светло!

Как то так! Не переключайтесь — будет продолжение…

www.drive2.ru

Ремонт и Доработка» на DRIVE2

Штатная подсветка в багажнике реализована не очень хорошо. Свет загорается только при включенных габаритах.
Кинуть постоянный плюс мне показалось хорошим вариантом но не достаточным. Если уж переделывать, то глобально. Ведь свет не всегда нужен в багажнике когда он открыт. Ставить дополнительный выключатель тоже слишком просто, да и не разумно. Вот я выключил свет, закрыл багажник, а при следующем открывании свет то не горит.
Хочу сделать так что бы при открывании в багажнике загорался свет, при этом была дополнительная кнопка выключения/включения света и что бы при выключенном свете при закрытии и открытии багажника свет загорался снова.
Для этого нам понадобится реле задних ПТФ.


Ну тут я и начал голову ломать, что да как можно сделать. Вот что сделал. Аккуратно срезаем корпус релюшки и отпаиваем нижний контакт, ставим перемычку между верхним и нижним контактам (можно сделать по проще, разорвать дорожку которая идет с этого контакта реле на контакт реле ЗПТФ и туда припаять провод). И ставим перемычку между первым и шестым контактом.

Теперь можно и приступить к установке. Разъема для подключения задних ПТФ я не нашел, по это использовал разъем для подключения монтажного блока девяти контактный и обточил его.
Коричневым обозначены дополнительные провода. Серый, серо-черный и черный — штатные. Установил рядом с концевиком.

1 — Концевик + (не замыкающий на массу)
2 — Не задействован
3 — Масса
4 — Светильник +
5 — Кнопка без фиксации —
6 — Не задействован

Сверлим отверстие для кнопки, кнопку решил взять как для открывания багажника. Отверстие еще обработал мавилем. И устанавливаем.
