Музыкальное сопровождение, да и просто полезная новостная информация в пути нас здорово порой выручают. Но зачастую бывает так, что как только доехал, заглушил двигатель, и бац, магнитола уже не работает. Что весьма прискорбно, ведь хочется что-нибудь послушать, но сделать этого вы не можете. Так как магнитола отключается при выключении зажигания в машине и все. Как же исправить ситуацию? Как сделать так, чтобы магнитола работала даже при выключенном зажигании? Именно на эту тему мы и поговорим.
Начнем мы как раз с того случая, при котором и возникают проблемы. То есть рекомендуемый случай подключения магнитолы от производителя. Взгляните на схему.
Все очень просто и понятно. Два провода для питания. При этом желтый силовой и обеспечивающий питание памяти, а красный управляющий. Для включения каскадов усилителя в магнитоле, когда она работает. Если красный оставить включенным постоянно, вместе с желтым, то магнитола не будет уходить в энергосберегающий режим и само собой все это плохо закончится для вашего аккумулятора. Поэтому красный и отключают через замок зажигания. Но как мы уже поняли, нам это не подходит. А значит, придумываем другую схему, которая бы обеспечивала работоспособность при выключенном зажигании. Взгляните вот на такой вариант.
Это решение не может не радовать глаз и разум, если вы умеете читать схемы. А если нет, то мы вам сейчас расскажем, что же тут происходит. Собственно включаем зажигание, напряжение подается на красный и желтый провод, а значит, магнитолу можно включить. При этом с магнитолы берется еще и питание с синего провода. Это питание усилителя или активной антенны. Где взять все эти провода, можно узнать если взглянуть на разъемы ISO, в статье «Как подключить магнитолу в машине». В итоге получается самоподхватывание, через диоды, которые сходятся по схеме и подключены на управляющее напряжение. То есть магнитола будет питать свой управляющий провод сама, даже если вдруг пропадет напряжение с замка зажигания. Это очень схоже со схемой самоподхватывания реле. Ну и в итоге, получается алгоритм работы такой. Включаем зажигание и включаем магнитолу. Все работает! Приезжаем, выключаем зажигание, — все работает! Выключаем магнитолу и все, она выключается. При этом повторно не включится до тех пор, пока мы не включим зажигание и не включим ее с кнопки включения.
Собственно такая схема и такой алгоритм вполне прагматичен. Для большинства автомобилистов на этом можно и остановиться.
Однако пофантазируем еще по поводу удобств питания магнитолы. Скажем мы забыли выключили магнитолу, или просто не хотим утруждать себя подобным, а просто выходим из машины, ставим ее на сигнализацию и наша магнитола отключается. При этом возможность включения появляется вновь, когда мы снимем машину с сигнализации и включим зажигание. В итоге получается что-то вроде того.

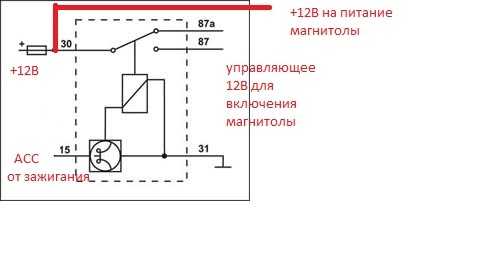

Схема работает так. Реле первоначально пропускает через свои контакты ток, будто это обычный проводник, то есть получается нормально замкнутое. И по сути это все можно представить как схему выше – один в один. Однако если мы кратковременно подадим плюс не реле, то оно разомкнется, а значит, питание по синему проводу тоже к магнитоле будет ограничено. В итоге, после пропадания управляющего питания, магнитола выключиться. Заметьте, что выключение будет сопровождаться также и постановкой на охрану. Все бы ничего, но у данной схемы могут возникнуть проблемы. Дело в том, что сигнал от сигнализации на отключение реле может быть очень кратковременный. В итоге реле щелкнет, но магнитола не успеет среагировать и отключиться и продолжит работать. Здесь надо каким-то образом подать сигнал большей длины. Первый вариант это посмотреть настройки сигнализации и поставить время срабатывания чуть больше. Если такой возможности нет, то делаем так…
Ну и еще одна вкусная схема на десерт, это когда магнитолу можно включить или выключить в любой момент времени, пока машина не поставлена на сигнализацию Не важно выключили вы зажигание или не выключили, была ли включена магнитола или нет. Просто берем и включаем тогда, когда нам надо, но при постановке на охрану у нас не будет питание на управляющем проводе. То есть все перейдет в энергосберегающий режим. Смотрим.
Здесь « +12 в к магнитоле» идет на управляющий красный провод. Об этой схеме мы уже рассказывали в упомянутой нами статье «Подключение магнитолы». Схема наиболее удобна, главное при длительной стоянке не забывать ставить машину на сигнализацию, что надеемся вы и делаете.
Что же, теперь вы сами можете оценить насколько разнообразны решения по поводу управления питанием магнитолой при отключенном замке зажигания. И заметьте, все направлено на то, чтобы вам было удобно пользоваться магнитолой в любое время. Если же у вас появятся какие-то вопросы или свои решения поставленной задачи, то можете оставлять комментарии!
Осталось лишь сказать, что будьте крайне аккуратны при подключении магнитолы, так как спалить это дорогое устройство можно за пару секунд, а зарабатывать придется намного дольше!
autosecret.net
давно не писал в блог, но тут столкнулся с подключением магнитолы и решил отписаться.
эту проблему наверняка миллион раз разбирали и мусолили, но может кому пригодится)))
суть проблемы вкратце сводится к следующему — при установке нештатной магнитолы на после рестайлинговые фабии она не включается пока не повернешь ключ в положение зажигание и выключается как только глушишь мотор. На старых машинах у ключа было положение в котором магнитола работала без зажигания, на новой эту фишку зачем то убрали. В стандартном разъёме есть два контакта на одном из них всегда висит +12 вольт, на втором +12В появляется при повороте ключа в положение зажигание и именно он и даёт сигнал для включения магнитолы. Обращу внимание, что питание магнитолы осуществляется от первого контакта(что и видно по его приятной толщине), а второй контакт является просто сигнальным, но без него магнитола не включится.
итак я выбрал вариант Г))). В инете я наткнулся на реле времени РЕГТАЙМ.
www.12v.ru/site.xp/050056052124.html ссылка на эту релюшку, там всё про неё расписано.
их там несколько, но для моей цели лучше подошла РЕГТАЙМ3 с регулируемым диапазоном от 10 минут до часа.
схема включения
схема включения
www.drive2.ru
Данный пост будет актуален, всем симоводам и не только. Вообщем мене давно уже надоело что при включении или выключении зажигания магнитола выключается, затем включается, я предлагаю решение которое прочитал на просторах драйва а именно вот здесь: www.drive2.ru/cars/lada/2…2/dan1982/journal/948509/

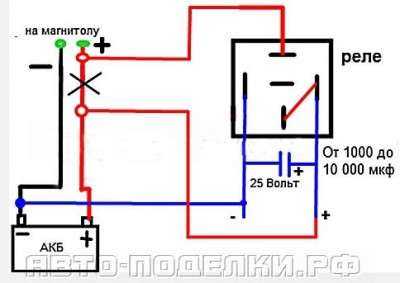

делаем все как на этой схеме
ну затем все сматываем изолентой
P.S. сейчас магнитола может работать даже без ключа, но правда не долго (чем больше конденсатор тем дольше работаем магнитолла).
И спасибо dan1982
Нравится 38 Поделиться: Подписаться на машину
www.drive2.ru
Многим автовладельцам знакома ситуация, когда при включении зажигания машины, отключаются все устройства и даже автомагнитола. Иногда это вызывает некое неудобство особенно если играла музыка. При заводе машины музыка на несколько секунд прерывается и продолжает дальше проигрываться, но в иных ситуациях, проигрываться диск или считывание информации с флешки начинается с самого начала. Для решения такой проблемы и был создан бесперебойник для автомагнитолы.

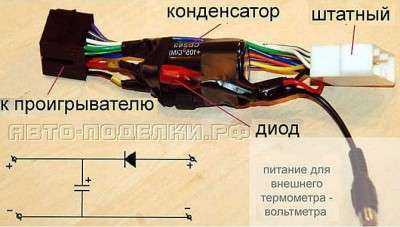

Здесь было решено поставить конденсатор большой емкости в цепь питания магнитолы, как видно на фотке.

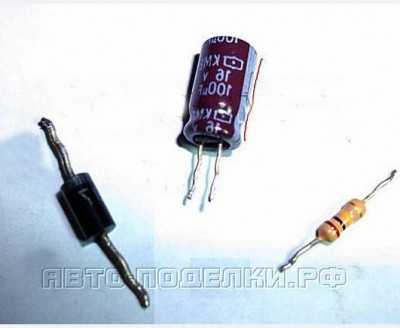

Для сборки понадобился конденсатор в 2200 мкф на 16 вольт и диод, который рассчитан на ток не менее чем, предохранитель магнитолы. Так как все автомагнитолы работают по-разному, то есть время загрузки, потребление мощности у всех разная, отсюда и следует, что конденсатор необходимо подбирать, основываясь на параметрах автомагнитолы.
Так как при постановки машины на сигнализацию (в случае подбора конденсатора большой величины) придется подождать, пока он не разрядится. При подключении конденсатора к магнитоле нужно лишь не перепутать полюсовку, то есть минус подключаем к минусу, а плюс – к плюсу.
тоже не плохой вариант…
Есть еще один способ подключения конденсатора, который приведен ниже на рисунке.

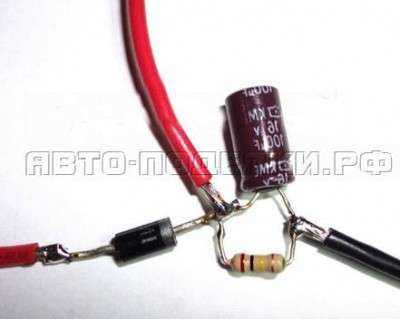

Немного пораздумав над схемой, пришел к выводу, что необходимо будет к сборке добавить и резистор:
