Подключение активного сабвуфера в машину своими руками

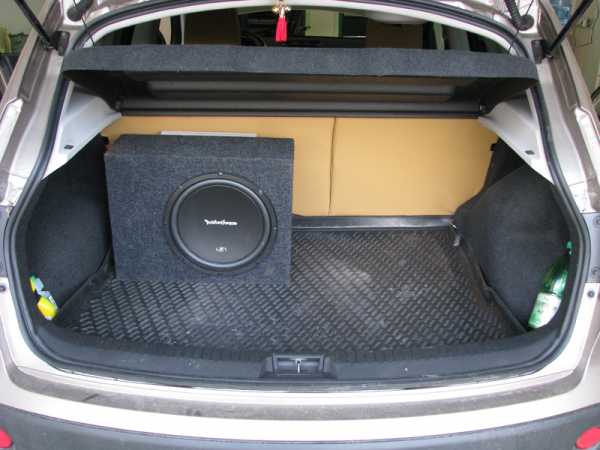

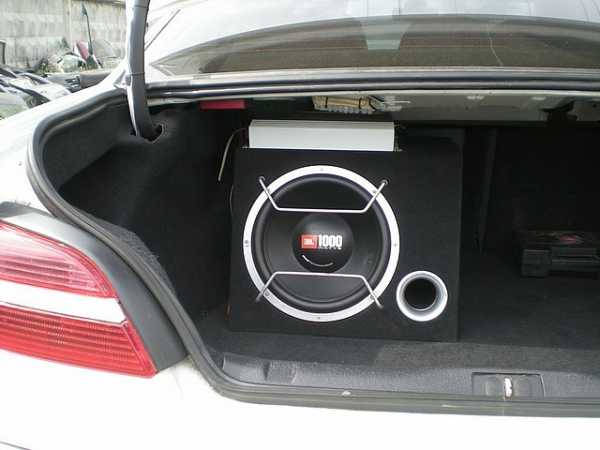

Активный саб в машину

Обычно автомагнитолы имеют плохую отдачу на низких частотах. Поэтому подключение активного сабвуфера в машину является важным процессом, если появляется необходимость улучшения акустики автомобиля.
При помощи активного сабвуфер можно легко создать качественную АС в салоне автомобиля, несмотря на ограниченность свободного места. Из этой статьи мы узнаем, как подключить сабвуфер в машине активный легко и просто.

Примечание. Отметим, что правильная работа сабвуфера подразумевает не только его покупку и дальнейшую установку, но и его грамотное подключение к машине.

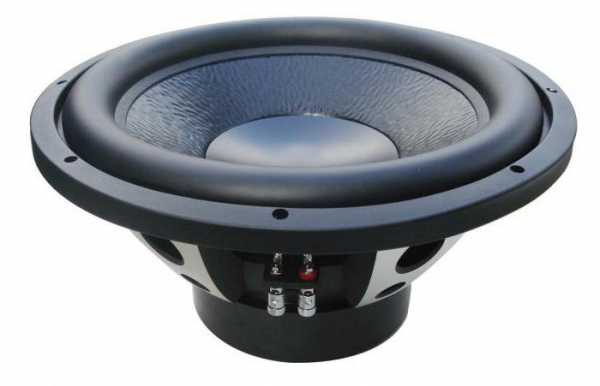

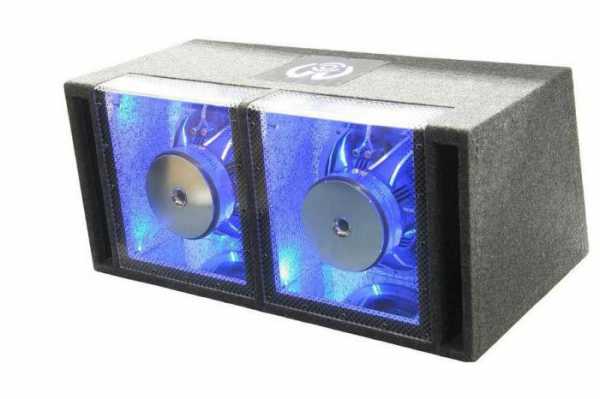

Выбор активного сабвуфера

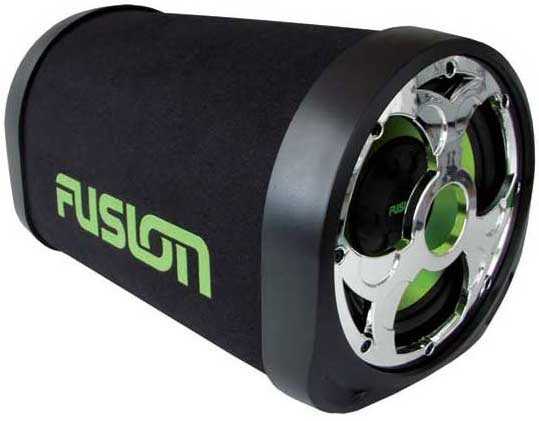

Активный сабвуфер в машину как подключить

Приобрести активный сабвуфер можно почти в любом магазине, где продаются автомобильные запчасти.
Однако нужно учитывать, что существует огромный выбор таких устройств:

  • Пассивный.
  • Активный.
  • Отдельный.
  • Корпусный.

И это еще не весь список. Поэтому у многих новичков во время выбора сабвуфера возникают некоторые проблемы.
Прежде чем идти в магазин за покупкой, надо сделать следующее:

  • Оценить настоящую акустическую систему. То есть, нужно обратить внимание на то, какими являются ее басы. Дело в том, что сабвуфер способен только усилить басы, но не сделать их нормальными.

Примечание. Поэтому, если акустическая система не обеспечивает нормальных басов, они и не улучшатся за счет использования усилителя саба. Нужно модернизировать АС целиком.

  • Кроме того, оценка системы нужна и для того, чтобы выяснить тот факт, какой сабвуфер смогут поддержать колонки. Ведь если басы будут усилены настолько, что колонки не в силах будут их выдерживать, то это может привести к поломке, в результате чего, выйдет из строя и вся акустическая система.

Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

  • Есть отдельные сабвуферы, которые можно разместить на заднюю полку или спинку заднего сиденья.

Примечание. Такие устройства совершенно не зависят от самой акустической системы, существуя самостоятельно.

  • Корпусные. Их располагают в разнообразные корпуса, имеющиеся в автомобиле.
  • Пассивные сабвуферы. Это самые примитивные сабвуферы. То есть, представляют собой голый динамик, который сможет работать только за счет дополнительного усилителя звука.
  • Активный. По своим свойствам он напоминает пассивный сабвуфер. Однако, он оснащен собственным усилителем, обладающим небольшой частотой.
    Является более популярным по сравнению с пассивными. Стоимость хорошего и качественного саба является довольно высокой, поэтому перед его выбором следует хорошенько подумать.

Примечание. Применение пассивного сабвуфера подойдет в том случае, если уже есть отдельный усилитель звука, поэтому не требуется использование активного сабвуфера. Но, настраивать пассивный саб – целая канитель, с которой справляются только профессионалы.

Не стоит обращать внимание на то, какой визиткой обладают сабвуферы. Ведь каждая фирма говорит, что ее устройство является лучшим, омрачая при этом рекламу других фирм.

Но руководствоваться стоит не рекламой, а собственным опытом. Следует смотреть только на репутацию фирмы и внешность покупаемого продукта.

Как установить

Как установить и как подключить сабвуфер активный в машине

Установка автомобильного сабвуфера осуществляется таким образом:

  • Сбрасываются клеммы с аккумулятора.

Примечание. Иначе может возникнуть в дальнейшем проблема, так как это может стать причиной короткого замыкания.

  • От багажника к магнитоле, а также и к аккумулятору следует провести провода.
  • Один из кабелей установить под капот (как правило, он является самым толстым), после чего этот провод будет установлен на аккумулятор.

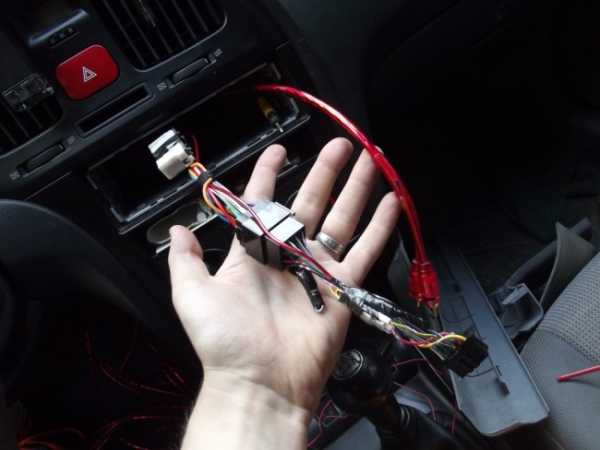

Как правильно подключить активный сабвуфер в машине

Примечание. Сделать это довольно просто, так как под монтажным блоком, обычно, есть небольшое отверстие. За счет этого, провести провод в салон не составит никакого труда.

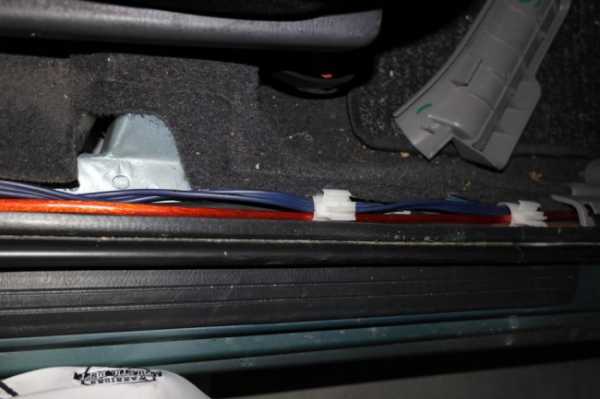

  • Естественно, прежде чем начинать расстилку проводов, следует заняться салонной обшивкой. Понятно, что никто не будет пускать провода прямо по ее поверхности.
    Поэтому вначале очень важно – снять обшивку, а потом начинать проводить кабели.
  • После того, как монтаж магнитолы закончен, необходимо обратно поставить клеммы на АКБ, после чего проверить — насколько правильно устройство работает.

Как происходит подключение

Подключение активного сабвуфера на авто

Подключение, как и установка, осуществляется в несколько основных действий:

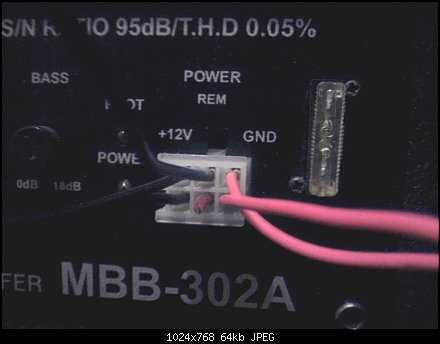

  • Подсоединить две группы проводов, идущих от сабвуфера. Обычно, это силовые и сигнальные провода.
    Силовой провод устанавливается прямо от аккумулятора к сабвуферу. Очень важно расположить его на плюсовую клемму АКБ.
    Обычно для нормальной работы сабвуферу требуется довольно большое количество тока. Именно поэтому, сечение проложенного кабеля – 6-8 кв.мм.
    Желательно, чтобы в данную цепь был установлен еще и предохранитель, чтобы предостеречь машину от возможного короткого замыкания.

Примечание. Очень удобно, когда такой предохранитель располагается прямо под капотом, как можно ближе к аккумулятору.

  • Второй провод подсоединяется к кузову машины, располагаясь возле самого сабвуфера. А второй его конец подключается непосредственно к самому устройству.

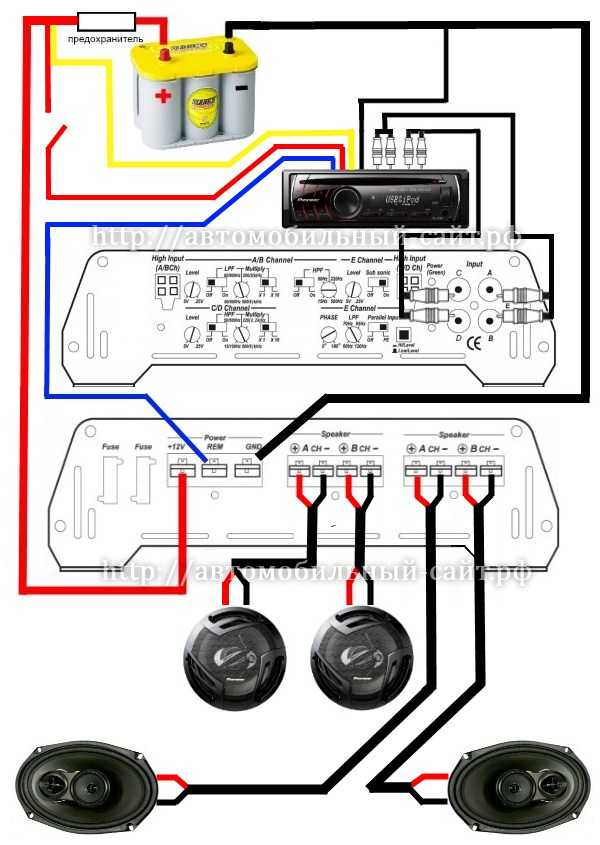

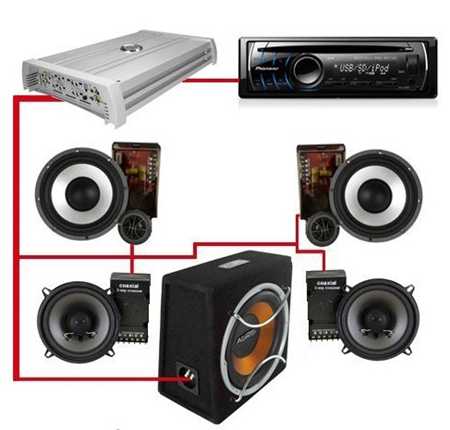

Схема подключения активного автомобильного сабвуфера

  • От магнитолы проложить специальный акустический кабель, который с одной стороны подключается к магнитоле, а с другой – подключается к сабвуферу. Но если в автомобиле нет сабвуферного выхода, то придется купить преобразователь высоких частот в низкие. В результате, получится стандартный сигнал, который будет очень эффективным.

Правила

Выполняя монтаж, необходимо придерживаться таких основных правил:

  • Устанавливать проводку следует по максимально коротким путям: чем меньше будет проложено провода, тем будет меньшей вероятность замыкания.
  • Нельзя, чтобы кабель имел крутые изгибы. Это может привести к негативным последствиям.
  • Нельзя, чтобы кабель терся о металл. Поэтому, если во время установки кабеля будет замечено, что он соприкасается с металлом, то в этом месте нужно использовать резиновые втулки.

То есть, установку сабвуфера можно смело проводить своими руками. Найдя в интернете видео с данной тематикой или фото, можно без проблем справиться с такой задачей.
Инструкция тоже может пригодиться. Но если цена автосервиса за эту работу не пугает, то можно идти и туда.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Как установить сабвуфер: подводные камни и схемы подключения

Настоящие меломаны предпочитают наслаждаться качественным звуком как дома, так и за рулём автомобиля. Для прослушивания любимой музыки в отличном качестве модернизируют акустическую систему (АС). Прокаченная АС состоит из: штатной магнитолы, усилителя, сабвуфера и динамиков. Получить объёмный звук помогает сабвуфер. В этой статье мы рассмотрим вопросы выбора и установки низкочастотника (НЧ).

Пассивный и активный сабвуфер: отличия и особенности

Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

  • усилитель аудиозвука;
  • частотный разделитель;
  • НЧ-головки.

На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания. Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно. В итоге получаем примерно одинаковую сумму затрат.

Схемы подключения

Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

Пассивного

Пассивный НЧ рекомендуют подключать через усилитель звука

. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства.

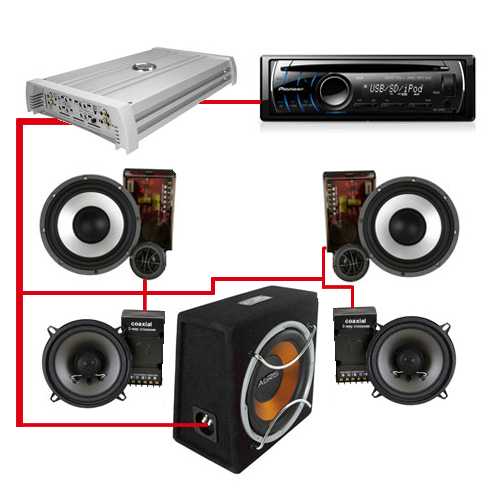

Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

Активного

Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

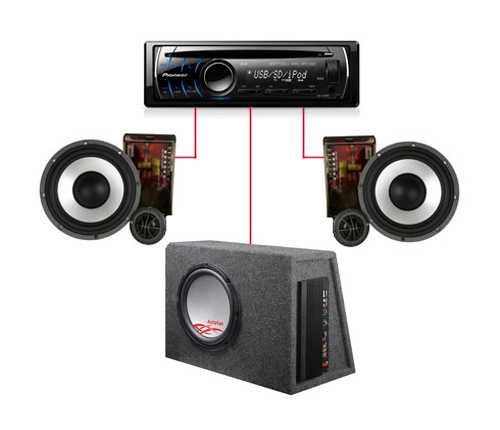

Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

Подключаем саб: важные моменты и инструкция

Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле. Перед началом работ обратите внимание на несколько моментов:

  1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.

    Усилитель по возможности размещают на спинке заднего дивана. Помните, что усилитель и активный сабвуфер во время работы нагревается. Эти устройства требуют хорошего охлаждения. Располагайте усилитель и саб так, чтобы воздух мог свободно циркулировать вокруг устройств.

  2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
  3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
  4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

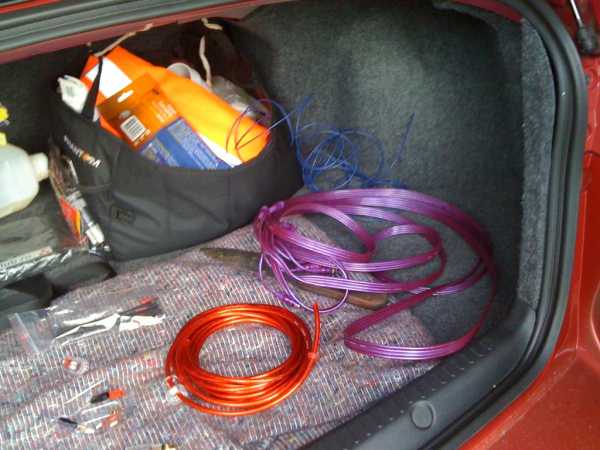

Необходимые инструменты и материалы

Для успешного подключения сабвуфера своими руками приготовьте такие инструменты и материалы:

  • кусачки;
  • нож;
  • набор рожковых ключей;
  • изоляционную ленту;
  • плоскогубцы;
  • пластмассовые стяжки;
  • силовой кабель;
  • акустические кабели;
  • предохранитель на 60А в корпусе;
  • пластмассовые съёмники для демонтажа элементов обшивки.

Длина провода для питания сабвуфера и акустического кабеля зависит от конкретной модели автомобиля и возможности прокладывания проводки под обшивкой. Сечение питающего кабеля зависит от мощности активного сабвуфера или усилителя. К примеру, мощность саба 200 ватт, делим на 12 (величина напряжения в электрической цепи автомобиля), получаем 16.7 ампер. Такой ток должен выдержать силовой кабель и не перегреваться. Исходя из этого выбирают сечение провода.

Пошаговая инструкция по установке активного сабвуфера

  1. Обесточьте автомобиль, снимите клеммы с аккумуляторной батареи.
  2. Проложите силовой кабель от аккумулятора к месту установки сабвуфера. Провод не должен попадать под педали или мешать работе других механизмов.
  3. Установите предохранитель на провод возле аккумулятора. Не подключайте силовой кабель к клемме АКБ. Питание сабвуфера производится от аккумуляторной батареи. Обязательно используйте предохранитель для избежания неприятностей с проводкой
  4. Снимите штатную магнитолу и осмотрите заднюю панель. Найдите линейный выход для низкочастотника и провод управления. Находим линейный выход для саба и провод управления
  5. Проложите акустические кабели и провод REM (System Remote Control) от магнитолы к месту размещения сабвуфера. Провода разместите под элементами обшивки и надёжно зафиксируйте их пластмассовыми хомутами. Вся проводка прокладывается под элементами обшивки салона автомобиля. Она надёжно крепится пластмассовыми хомутами
  6. Подключите провод управления, акустический кабель, провода питания и массы к сабу. «Землю» берите от металлической поверхности кузова автомобиля.
  7. Подключите на магнитоле саб и провод REM. Места скрутки тщательно заизолируйте. Установите магнитолу в штатное место.
  8. Подключите провод питания к клемме «+» аккумулятора.

Видео: Как проще всего подключить активный сабвуфер

Для уяснения деталей и последовательности установки просмотрите видео. Возможно, оно поможет оценить свои силы и получить ответ на вопрос: кто будет модернизировать акустическую систему вашего автомобиля?

Нюансы установки в автомобилях разных марок

Сабвуфер и усилитель размещают в багажном отделении в 99% случаях. Но багажник не всегда имеет достаточный объём. К примеру, в ВАЗ 2114 проблематично разместить пассивный саб и усилитель и оставить место для перевозки чего-нибудь. Поэтому для 2114 лучше выбрать активный сабвуфер с подходящим корпусом. Благо в магазинах автозвука предлагают широкий выбор моделей разной мощности и конфигурации.

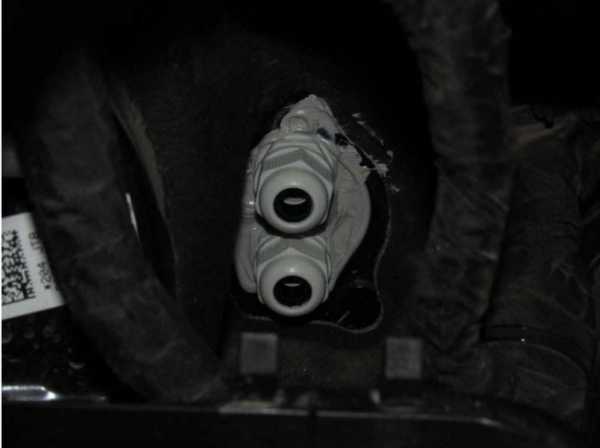

К прокладыванию силового кабеля отнеситесь серьёзно. Найдите возможность вывести провод питания через заводские отверстия. Для перехода из моторного отсека и в багажное отделение используйте резиновые или пластмассовые муфты. Провод не должен контактировать с металлом. Это поможет защитить его от перетирания и возможного короткого замыкания.

Для силового кабеля рекомендуется использовать пластмассовые или резиновые муфты для перехода из моторного отсека в салон и из салона в багажное отделение

Самостоятельная установка и подключение сабвуфера займёт от 1,5 до 3 часов. Процедура несложная, но требует внимательности и аккуратности. При сомнениях в своих силах обращайтесь к специалистам по инсталляции акустических систем. Они подберут компоненты АС и подключат их. И уже через 2-3 часа вы сможете наслаждаться качественным объёмным звуком в автомобиле.

Давайте знакомиться, меня зовут Дмитрий Кузнецов. Оцените статью: Поделитесь с друзьями!

autozam.ru

как его подключить :: SYL.ru

Настоящие ценители музыки предпочитают слушать качественный звук не только дома, но и в своей машине. Чтобы любимая музыка радовала хорошим звучанием за рулем автомобиля, автовладельцы модернизируют штатную акустическую систему. Прокаченная акустическая система состоит из следующих элементов: усилитель, динамики, сабвуфер активный и, собственно, сама магнитола.

Что такое сабвуфер

Сабвуфером принято называть акустическую систему с частотой воспроизведения в пределах 20-120 Гц. Акустическая система в данном случае - это устройство, преобразовывающее электрические звуковые сигналы в акустические. Главный компонент преобразователя - динамики или, как их еще называют, электродинамические головки. При модернизации сабвуфера динамики должны быть низкочастотными, поскольку они более мощные и способны воспроизводить даже низкие частоты. Важный факт: излучаемые передней стороной динамика звуковые волны подавляются "задними" звуковыми волнами. Этот факт обязательно должен учитываться при установке динамиков в колонках.

Зачем нужен сабвуфер

Главная функция сабвуфера - воспроизведение низкочастотных звуковых сигналов, с которыми не справляется штатная акустическая система. Использование его позволяет ощутить "эффект присутствия" во время просмотра фильмов и прослушивания музыки.

Сабвуфер активный и пассивный: особенности и отличия

Пассивный сабвуфер имеет предельно простую конструкцию. Она состоит из корпуса и динамика (или нескольких низкочастотных аудиоголовок). Его лучше подключать, используя усилитель звука.

Сабвуфер активный конструкционно представляет собой тандем нескольких технических устройств. В его состав входят: усилитель звука, разделитель частот и низкочастотные головки. Корпус активного сабвуфера оснащен линейными входами и выходами, регулятором мощности и разделителем частот.

Настройка такого саба предельно проста и не требует усилителя. Хорошие басы получаются даже при стандартных настройках автомагнитолы.

Схема подключения активного сабвуфера

Процесс подключения автомобильного сабвуфера и колонок очень прост и не вызывает затруднений у большинства автовладельцев. Главное - следовать нижеприведенным рекомендациям.

Современные автомагнитолы, как правило, уже оснащены линейным входом для подключения сабвуфера. Его необходимо соединить с линейным входом активного саба, используя акустический кабель.

Следующий провод, называемый System Remote Control или сокращенно REM, используется для управления сабом. По этому проводу проходит ток небольшой силы, поэтому бояться его не стоит.

Еще один силовой провод необходим для обеспечения питания сабвуфера, его прокладывают к батарее аккумулятора. Кроме того, подключая активный сабвуфер автомобильный, в схеме его подключения обязательно нужно предусмотреть предохранитель. Его главная функция - защита устройства от короткого замыкания.

Устанавливая активный сабвуфер в машину, в первую очередь необходимо ориентироваться на тип кузова автомобиля, поскольку именно он определяет его расположение.

Кузов "универсал" - сабвуфер активный должен быть установлен динамиком назад.

Кузов "хетчбэк": динамики сабвуфера должны быть направлены вверх или в сторону багажника.

Кузов "седан": сабвуфер лучше расположить динамиками к спинке водительского сиденья с зазором 8 мм, либо, что еще лучше - на подлокотник.

Пошаговая инструкция по установке

Ответ на вопрос о том, как подключить активный сабвуфер, предельно прост: нужно лишь действовать в определенной последовательности.

В первую очередь необходимо проверить наличие выходов у автомагнитолы. Для этого ее нужно снять и осмотреть на предмет линейного входа и выхода. Если таковой присутствует, можно сказать точно: установка будет максимально простой и быстрой, а взаимодействие сабвуфера и колонок - идеальным.

Если же линейных вход отсутствует, не нужно впадать в отчаяние. Подключить активный сабвуфер по-прежнему можно, просто сей процесс будет длиться чуть дольше.

Следующий этап - настройка сабвуфера. Идеальное место для его установки - багажник автомобиля. Установив саб на выбранное место, необходимо протянуть от магнитолы к багажнику шнуры управления, питания и силовой минус. В качестве последнего рекомендуется использовать многожильный шнур с сечением более 6 мм/кв. Теперь шнур нужно очистить от ржавчины или следов краски, если они есть, и накрутить одну его сторону на один из болтов кузова. Главное - не забыть закрепить его соединение!

Третий этап установки - подключение плюса. На этом этапе необходимо найти или проделать самостоятельно небольшое отверстие между салоном авто и его моторным отсеком, протянуть через него из салона в багажник шнур, предварительно надев на него резиновые втулки. Теперь шнур нужно присоединить к клемме аккумулятора со знаком плюс и зафиксировать его с помощью пластиковых хомутов. Затем можно присоединять шнур управления к сабвуферу, а штепсели усилителя (если он есть) с акустической системой. Главное здесь - не перепутать полярность!

Последнее, что нужно сделать, чтобы подключить активный сабвуфер автомобильный - проверить схему подключения на предмет возможных ошибок, настроить необходимые параметры звучания, установить магнитолу на место, тщательно зафиксировать сабвуфер в багажном отделении и насладиться качественным звучанием музыки!

Как выбрать активный сабвуфер

Цены на активные автомобильные сабвуферы расположены в огромном диапазоне и определяются в основном названием фирмы-производителя, размером динамика и мощностью устройства.

Опытные автомобилисты при выборе сабвуфера советуют обращать внимание не на характеристики, указанные в сопроводительных технических документах, а на его производителя, а также советы продавцов. Такую рекомендацию они объясняют тем, что эти характеристики очень часто бывают завышены или занижены.

Следующий совет - отказаться от сабов китайского производства. Лучше отдать предпочтение сабвуферу закрытого типа с корпусом из древесины, заполненным минеральной ватой, улучшающей звук.

Оптимальный диаметр сабвуфера - от 8 до 15 дюймов. Устройство менее 8 дюймов в диаметре вряд ли будет выдавать хороший звук. Больше - не значит, лучше, слишком большой саб не только неэстетично выглядит, но и может стать причиной проблем со слухом.

www.syl.ru

Как подключить сабвуфер к автомагнитоле своими руками

Автомобильный сабвуфер

Каждому владельцу автомобиля хочется, находясь за рулём, слушать музыку, звучащую качественно, и без помех. Ведь магнитола, сама по себе, не имеет достаточной мощности звука.
В связи с этим, автолюбители интересуются, как правильно произвести подключение сабвуфера к автомагнитоле. Наша инструкция, а так же видео в данной статье, дадут вам исчерпывающий ответ на многие вопросы, возникающие в процессе подключения.

Виды сабвуферов

Прежде чем говорить о подключении своими руками, стоит понять, что же это такое — сабвуфер(см.Как сделать сабвуфер: дельные советы). Этот прибор не что иное, как громкоговоритель, способный воспроизводить наиболее низкие частоты (ниже 20Гц).
Как правило, они не попадают в диапазон самой магнитолы и усилителя, который от 20Гц только начинается. Данный вид звукового оборудования делится на два типа.

Пассивный

Один из них — это пассивный сабвуфер. Он имеет один или несколько динамиков, объединённых в одном корпусе.
Подключают его к внешнему усилителю, который может одновременно подавать сигнал: как на сабвуфер, так и на колонку:

  • Это один из вариантов, который некоторые специалисты по автозвуку считают не совсем удачным. Дело в том, что в сабвуфере есть разделительный фильтр, который обрабатывает поступающий от усилителя стерео сигнал, и удаляет из него низкие частоты.
  • Далее, прошедший фильтрацию сигнал подаётся на динамики колонок. Поэтому, для обработки сигнала высокого уровня применяют дополнительный фильтр.

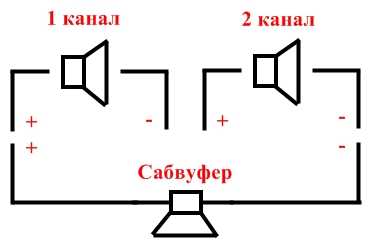

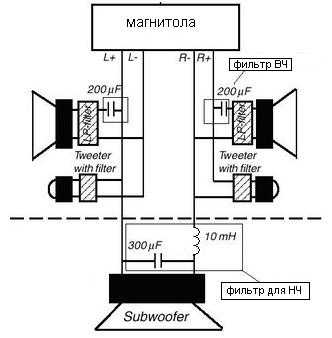

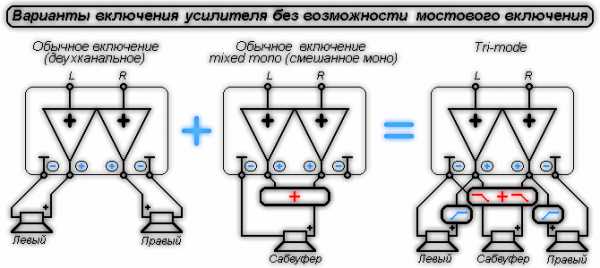

Подключение пассивного сабвуфера: схема

  • Есть и другой способ подключения. Кроме разделительного фильтра, он предусматривает применение отдельного усилителя для сабвуфера.
    В этом случае, можно отделить басы от линейного сигнала, и такая фильтрация даёт гораздо меньше искажений звука, чем обработка сигнала, происходящая при первом способе подключения.
  • Использование отдельного усилителя для сабвуфера, даёт возможность значительно увеличить диапазон звучания акустической системы. При этом усилитель, работающий на основные динамики, освобождается от повышенных нагрузок.

За счёт установки разделительного фильтра в нужной точке звукового тракта, такая схема подключения превращает сабвуфер из пассивного — в активный. А сама система при этом, даёт такое же звучание, как и в случае с двухканальным усилителем.

Активный

В корпусе активного сабвуфера, кроме динамиков и разделительного фильтра, есть ещё и усилитель(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер). Он имеет не только вход для подключения к подающему сигнал усилителю, но и выходы на дополнительный усилитель.
Итак:

  • В зависимости от модификации сабвуфера, уровень его сигнала регулируется специальной рукояткой. Нередко конструкция активного сабвуфера предусматривает и регулировку частот после разделения сигнала.

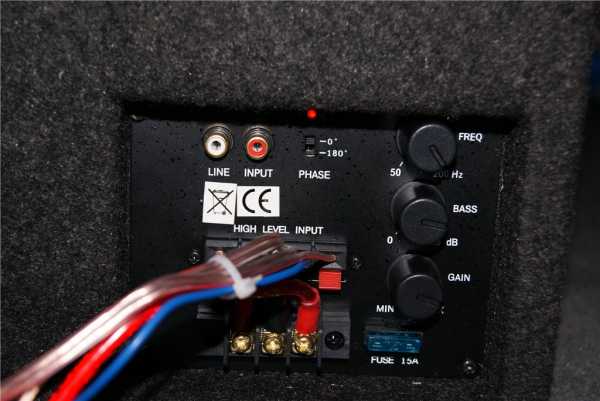

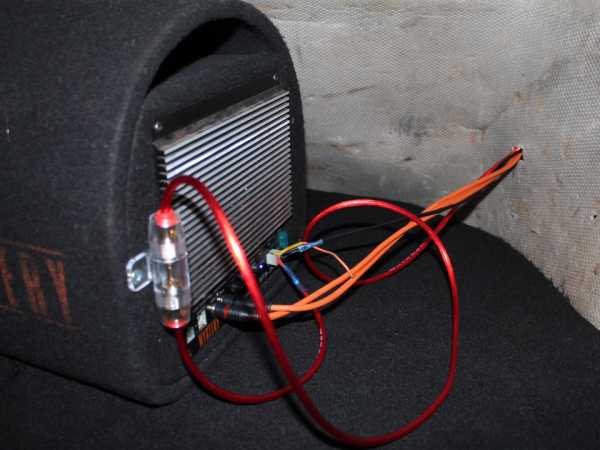

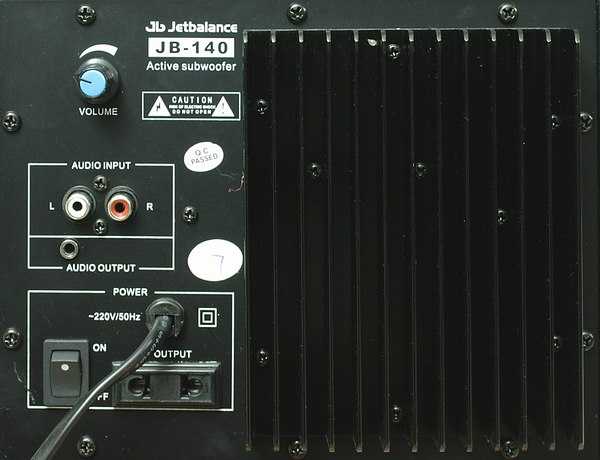

Задняя панель активного сабвуфера

  • Благодаря этому можно выбрать оптимальное значение, дающее лучшую совместимость с основными динамиками. Естественно, что цена такого оборудования зависит от его возможностей.
    Подключив активный сабвуфер к аудиосистеме, можно увеличить её динамический диапазон, а так же улучшить чистоту звука на средних частотах.
  • К тому же, у вас будет возможность слушать музыку на большой громкости, без помех и искажений. Отфильтрованный от низких частот сигнал, даёт возможность колонкам лучше воспроизводить композиции с высоким уровнем звучания.
  • Важно только приобрести оборудование, предназначенное именно для автомобилей, а не думать, как подключить домашний сабвуфер к автомагнитоле. Использование в машине сабвуфера, к примеру, от домашнего кинотеатра, может только ухудшить качество воспроизведения.

К таким же плачевным последствиям приводит и неправильная настройка сабвуфера, да и просто, использование низкокачественного звукового оборудования.

Выполнение подключения

Настало время поговорить о том, как подключить активный сабвуфер к автомагнитоле. Естественно, что сначала необходимо подвести питание, которое обеспечивается аккумулятором.
Очень важно правильно подобрать акустический кабель – от этого зависит качество работы всей звуковой системы.
Итак:

  • Сечение кабеля, в первую очередь, зависит от мощности сабвуфера, и подбирается по таблице. В идеале, от аккумулятора нужно протянуть два кабеля: плюсовой и минусовой. Но многие подключают к нему только плюс, а минус подсоединяют к кузову автомобиля.
  • Желательно, чтобы питающий кабель был защищён гофрой, а рядом с аккумулятором нужно установить предохранитель в колбе-держателе. На фото снизу вы видите именно такое подключение.

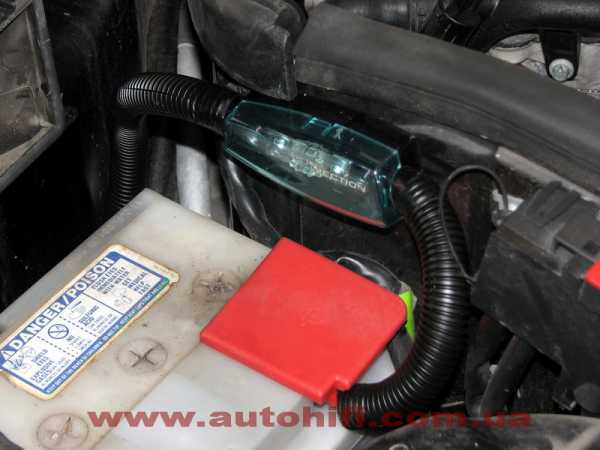

Провод питания и предохранитель

  • Кстати, предохранитель должен иметь мощность не менее 40А, и находиться он должен в непосредственной близости от клеммы аккумулятора. Только после этого можно будет подсоединяться к магнитоле.
  • Проще всего произвести подключение, если выход на сабвуфер в автомагнитоле предусмотрен производителем. Обычно он имеет обозначение «Out». Вход для данного провода на сабвуфере обозначается «In».

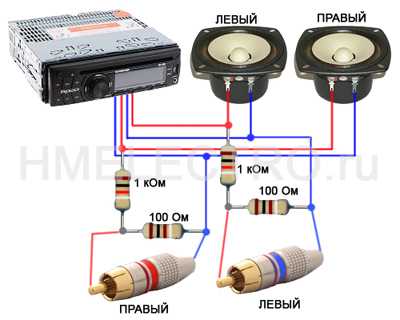

  • Но и такая ситуация, когда в автомагнитоле выход на сабвуфер отсутствует, встречается довольно часто. В этом случае, соединение производится через выходы на колонки, с использованием фильтра для низких частот.
    Делается это для того, чтобы сабвуфер мог производить только низкочастотный диапазон. Для качества воспроизводимого звука это важно.

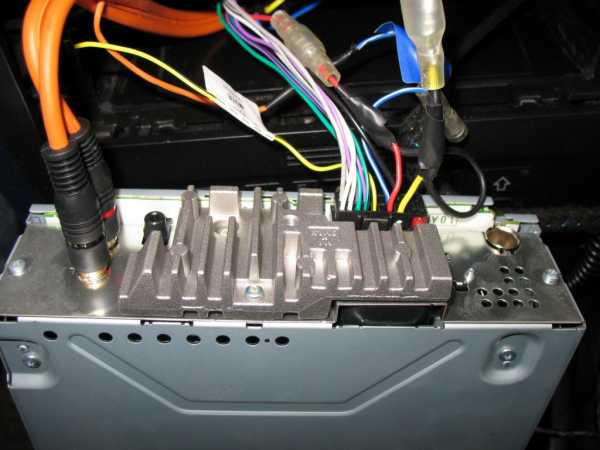

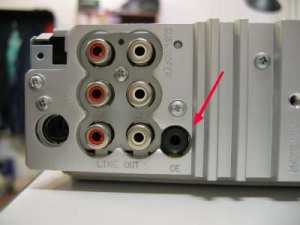

Выход на сабвуфер на автомагнитоле

  • На пике низких частот, сабвуфер работает на максимальную мощность, и на панели можно наблюдать уменьшение яркости включенных приборов. Чтобы избавить систему от перегрузок, рядом с сабвуфером необходимо установить конденсатор.
  • Это устройство конденсирует в себя излишки напряжения, отдавая его тогда, когда оно снижается ниже значения, необходимого для работы сабвуфера. Такой же конденсатор должен быть установлен и рядом с усилителем.
  • Установка активного сабвуфера менее сложна, и чаще используется владельцами автомобилей, желающих сэкономить.
    Пассивный сабвуфер более сложен в монтаже. Не каждый сможет установить его самостоятельно, даже после просмотра видео.

Тут требуется профессиональный подход, а он, как известно, бесплатным не бывает. Зато результат радует.
Каким путём пойти, решать вам. Главное, чтобы вы, в конечном итоге, с удовольствием слушали музыку, находясь в салоне своего автомобиля.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Как выполнить подключение активного сабвуфера rca

Разъем RCA на сабвуфере

Подключение активного сабвуфера rca обычно не занимает много времени. Вообще, данная манипуляция является самой простой, хотя и имеет ряд недостатков.
Такое подключение грозит динамикам повреждениями больше, чем другие виды разъемов. Подключение активного сабвуфера без rca также часто применяется, но сегодня мы поговорим именно про rca – стандартный разъем, не требующий много времени для подсоединения.

Подключение

Как подключить активный сабвуфер в машину

Зачастую активный сабвуфер снабжается двумя выхода, в которые можно подключить кабели. Можно одновременно использовать сразу два выхода, однако поступать так не нужно, так как это не совсем безопасно. То есть, целесообразно использовать только один вход для подключения.
Подключение происходит так:

  • ВыбратьRCA-кабель, который подходит по длине. Он не должен быть слишком длинным, так как иначе он будет занимать лишнее пространство в машине.

Примечание: подключить можно к любому из двух входов на сабвуфере.

  • Можно использовать и кабель-разветвитель. При этом к одному усилителю будет подключен один сабвуфер, но оба входа будут заняты.
    Из-за этого сабвуфер удвоит свою входную чувствительность, однако на качестве звучания это никоим образом не отразится.

Подключение к стерео-усилителю

Как подключить сабвуфер активный в машину

Активный сабвуфер нередко подключают к стерео-усилителю(см.Как подключить активный сабвуфер к усилителю своими силами). Делается это по ряду причин.
Чтобы без труда подключить сабвуфер к усилителю звука, необходимо приобрести специальный кабель, который будет подходить по ширине и длине. Он должен быть довольно длинным и толстым, ведь сабвуфер оснащен специальными высокоуровневыми входами.

Хороший кабель для RCA

Подключение может происходить двумя способами:

  • Сабвуфер следует подключить к магнитоле(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей), установленной в автомобиле. Ничего страшного, если к ней уже установлены акустические системы.
    Все устройства смогут работать одновременно, но при этом работать они будут в низкочастотном диапазоне.
  • Сам сабвуфер легко подсоединяется к выходам, имеющимся непосредственно на усилителе. В то же время акустические системы без труда подключаются к выходам на сабвуфере. В таком случае значительно увеличивается рабочая нагрузка всей системы, поэтому издаваемый звук приобретает еще большую силу.

В чем отличие от подключения активного саба

Подключение сабвуфера активного в машину

Вообще, активный сабвуфер используется в том случае, если необходимо воспроизведение качественных частот, без участия дополнительного усилителя. Но порой достичь идеального звучания не удается и тогда приходится подключать этот динамик к усилителю.
Желая подключить к нему стерео-усилитель, необходимо сделать следующее:

  • Подключить выходы сабвуфера к разъемам, имеющимся на усилителе. Использовать кабели нужно довольно толстые. При этом ширина их сечения полностью зависит от длины кабеля.
  • Очень важно, чтобы полюсы-штекеры были расположены правильно. Также стоит уделить внимание и расположению предоставляемых каналов.
  • Выходы сабвуфера следует подключить к специальным сателлитам.

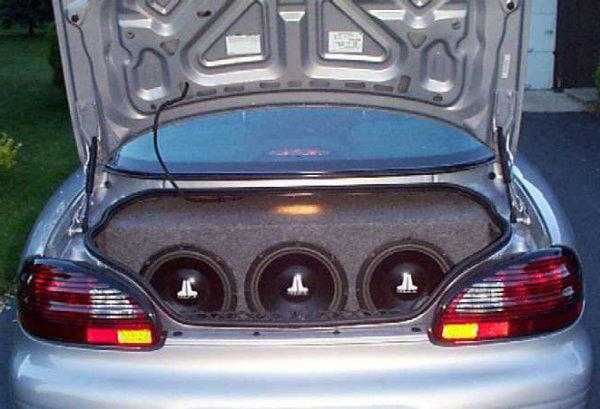

Как найти место для саба

Как активный сабвуфер подключить

Хорошее звучание сабвуфера также зависит и от места, где он устанавливается.
Чтобы найти оптимальное место в салоне автомобиля (а его здесь немного), нужно выполнить такие основные действия:

  • Установить сабвуфер на открытом месте, чтобы четко был слышен каждый звук.
  • Подключить устройство к автомагнитоле. После этого включить любой подходящий трек (желательно, чтобы в нем можно было легко услышать басы).
  • Воспроизводить мелодию необходимо с некоторым избытком баса, чтобы посмотреть, не перегружается ли система.
  • Теперь следует найти в салоне место, где звук кажется более приглушенным (например, под сиденьем). Возможно, удастся найти и другие места, где звук будет создавать наивысшее давление.

Примечание: желательно подобрать место, которое находится в непосредственной близости с другими акустическими системами.

Выбрать нужно то место, где качество звука получилось бы наиболее подходящим.

Сбои в работе сабвуфера

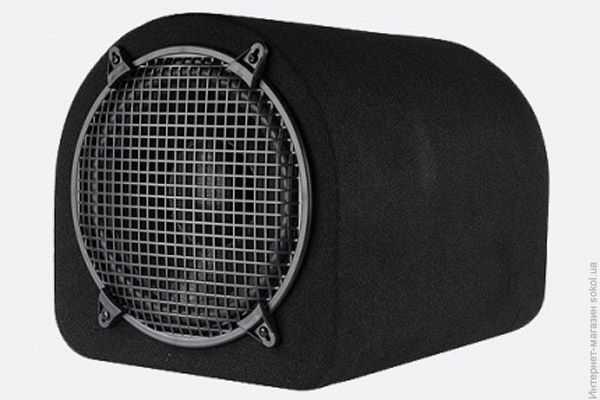

Активный сабвуфер


Существует несколько проблем с работой сабвуфера, которые могут быть легко решены.
Однако вначале нужно определить, чем «болен» этот динамик:

  • Если внимательно прислушаться, то наблюдается постоянный гул. При этом неважно, какой уровень громкости установлен на данном этапе.
    Такой шум обычно является очень слабым, почти незаметным. Эта проблема является довольно популярной, но избавиться от нее не получится.
    Дело в том, что звук рассеивается по всей системе. Тем не менее, гул не является чересчур значительным, поэтому прослушиванию практически не мешает. Услышать его можно, просто приложив ухо к отверстию фазоинвертора.
  • Гул, который отчетливо слышен. Обычно он зависит от уровня громкости. Зачастую такое явление вызывается дисперсией в сабвуферном кабеле.
    Чтобы устранить такую неполадку, достаточно всего навсего заменить существующий акустический кабель более новым и дорогим. Высокая стоимость кабеля, как правило означает, что тот более качественно выполнен.

Активный саб с встроенным усилителем

Примечание: в некоторых случаях такая проблема может быть устранена после изменения расположения кабеля. Иногда даже обычное его подергивание может исправить ситуацию.

  • Наблюдается сильный гул, который не зависит от громкости звука. Обычно он появляется, если в салоне машине есть другие подключенные электрические приборы (мини-холодильник, зарядка для телефона и т.д.).
    Устранить гул можно в течение нескольких секунд: просто отключить другие приборы.

Но если гул сохраняется даже после проведения всех манипуляций по его устранению, то необходимо срочно отправиться в автосервис, где будет оказана соответствующая помощь.
Настроить диапазон частот, воспроизводимых сабвуфером можно и при помощи кроссовера. Его тип каждый слушатель может выбрать по своим предпочтениям.
Ремонт акустического сабвуфера лучше не пытаться проводить своими руками. Устранение неполадок – это одно, а вот проведение ремонта – это совершенно другая, более сложная операция.
В этом случае изучение фото или видео не поможет. Даже инструкция, продающаяся в комплекте с устройством, бессильна: нужно ехать в автосервис. Конечно, цена ремонта может немного ударить по карману, но зато его качество будет достойным.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Подключение активного сабвуфера к магнитоле своими руками

Магнитола и ее подключение к сабвуферу

Без качественной аудиосистемы современный автомобиль представить сложно. Любому человеку, получающему наслаждение от прелестного звучания музыкальных композиций за рулем, нужна хорошая акустическая система, отвечающая всем требованиям.
Причем, важно не только правильное распределение звука по салону, но и наличие качественной частоты звучания. Для мощного и чистого звучания низких частот, как известно, используется сабвуфер.
Подключение активного сабвуфера к магнитоле – занятие не самое легкое, поэтому нужно быть готовым к некоторым трудностям. В нашей статье мы узнаем, как подключить активный сабвуфер к магнитоле своими силами и что для этого нужно знать.
Перед тем, как приняться за установку, необходимо подобрать нужный вариант акустической техники, тем более, что выбор в наше время представлен довольно обширный.

Виды сабвуферов

Активный сабвуфер

Вообще, все сабвуферы можно поделить на два основных вида:

  • Активный – имеет встроенный усилитель и облачен в корпус;
  • Пассивный сабвуфер– не имеет усилителя, хотя нуждается в его подключении. Он может быть, как бескорпусным (просто динамик, вставляемый в ложе автомобиля), так и с наличием корпуса.

Примечание: но при этом установить и подключить активный сабвуфер проще и быстрее, и нет необходимости подбирать подходящий усилитель.

Активный сабвуфер и его составные части

Оригинальный активный сабвуфер от Ланзар

Активный сабвуфер состоит из:

  • Корпуса;
  • Низкочастотного динамика;
  • Регулятора уровня сигнала;
  • Усилителя;
  • Регулятора частоты разделения сигнала.

Установка сабвуфера сложнее, чем установка высокочастотных и среднечастотных систем, потому что сам динамик (за исключением некоторых плоских) занимает много места, потребляет много энергии и нуждается в настройке.

Как происходит подключение

Как подключить сабвуфер активный к магнитоле

Для подключения нужны следующие инструменты и материалы:

  • Нож;
  • Гаечные ключи;
  • Разводной ключ;
  • Плоскогубцы;
  • Кусачки;
  • Изолента или крепежные хомуты;
  • Предохранитель с изоляцией;
  • Уплотнительные кольца;
  • Если необходимо, кабели.

Схема подключения активного сабвуфера к автомагнитоле

Для подключения используются силовые и сигнальные группы проводов:

  • Силовым кабелем, сечением не менее 6-8 мм (так как потребляемая мощность довольно большая), соединяется положительная клемма аккумулятора и сабвуфер(см.Как сделать сабвуфер: дельные советы).
  • На провода, ведущие к аккумулятору, нужно надеть наконечники, и припаять, затем надеть кембрик.

Примечание: такое соединение выдержит незначительные перегибы и деформацию провода.

  • Как можно ближе к аккумулятору (желательно под капот автомобиля) устанавливается предохранитель, который защитит систему от перегрузок и короткого замыкания. Предохранитель должен выдерживать максимальное напряжение, указанное в паспорте устройств.

Схема подключения активного сабвуфера к магнитоле

  • Силовой кабель нужно соединить с проводкой автомобиля крепежными хомутами или изолентой.
  • Вторым проводом необходимо соединить устройство (минусовую клемму) и заземление (капот автомобиля). При укладке проводов надо выбирать кратчайший путь, чтобы была меньшая вероятность замыкания в такой цепи.
  • Если провод выводится в самодельное отверстие, то лучше на края поставить уплотнительное кольцо, чтобы избежать повреждения провода об острые края отверстия. Также, важно следить, чтобы провода и предохранители не касались движущихся частей автомобиля или греющихся.

Примечание: все провода желательно вести по автомобилю с использованием гофрированного кабель-канала, что защитит проводку от внешних воздействий.

Виды подключений

Подключение активного сабвуфера автомагнитоле

Существует два основных вида подключения:

  • Подключение при наличии у магнитолы специального разъема для соединения активного сабвуфера. Если в магнитоле предусмотрен специальный разъем для подключения такого рода устройств, то магнитола соединяется с помощью сигнального кабеля с сабвуфером, подключением разъема LFE.
  • Подключение в случае отсутствия специального разъема. Если такой разъем не предусмотрен, то для подключения необходим преобразователь высокочастотных сигналов в низкочастотные.
    При параллельном подсоединении преобразователя к выходам основных акустических систем, на выходе преобразователя образуется стандартный линейный сигнал. Затем он такими же, как и в первом случае, проводами соединяется входами сабвуфера LFT, либо Lineln.

Преобразователь ВЧ/НЧ

Меры предосторожности

Для безопасности соединения и достижения наиболее качественного звука рекомендуется пользоваться качественными кабелями, так как использование некачественных проводов, может вызвать шумы и помехи при воспроизведении или стать причиной короткого замыкания, приводящего к выходу из строя оборудования. К таким же последствиям может привести недостаточное крепление сабвуфера к корпусу машины.

Правила безопасного подключения

Итак:

  • Прежде чем соединять провода, нужно убедиться, что аккумулятор автомобиля отключен от питания. Это очень важно, ведь в противном случае в цепи может произойти короткое замыкание.
  • При соединении следует добиваться безопасного и надежного соединения с применением уплотнителей, крепежных хомутов, изоленты, гофрированного кабель — канала, чтобы избежать внешнего воздействия на провода.
  • Пользоваться качественными проводами.
  • При выборе предохранителя руководствоваться паспортами устройств.
  • Надежно и удобно закреплять в автомобиле акустическое оборудование.

Активный сабвуфер и его подключение

Соблюдение этих нехитрых правил позволит наслаждаться качественным звуком, не испытывая страха за пожарную безопасность автомобиля. Надежная и хорошо установленная техника только добавит комфорта при вождении, и заставит гордиться своим железным другом еще больше.
Проделать все работы по установке акустических кабелей можно и своими руками. В интернете есть много фото, на которых изображена подробная инструкция данного процесса.
Видео с тщательным описанием, также должно пригодиться в процессе такой работы. Тем более, что цена в автосервисе на выполнение этого процесса – довольно высокая. А домашний ремонт проходит совершенно бесплатно.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Как подключить активный сабвуфер к усилителю: инструкция

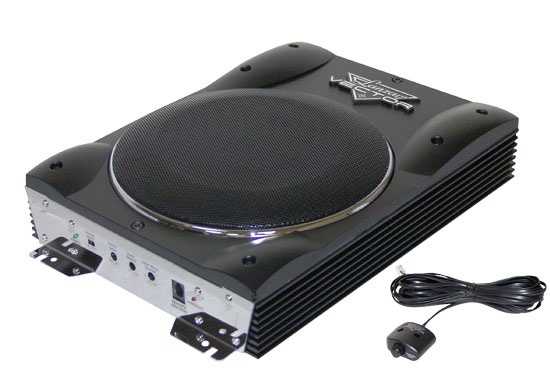

Плоский активный сабвуфер

Для того, чтобы получить полноценную стереосистему в небольших автомобильных салонах, способную передать всю красоту многоканального звучание, необходимо знать, как подключить активный сабвуфер усилителю. Сабвуфер – это динамик, разработанный по определенной схеме.
Он нужен, чтобы усиливать басы системы. Как активный сабвуфер подключить к усилителю сможет подсказать данная статья.

Преимущества активного саба

Итак:

  • Он улучшает качество звучания басов и производит эффект присутствия при прослушивании музыки.

Примечание: чтобы не утруждать себя покупкой сабвуфера и подбора к нему усилителя, лучше сразу купить активный сабвуфер.

  • Внутри корпуса сабвуфера встроен усилитель НЧ. Устройство позволяет регулировать уровень баса и громкость.

Как к усилителю подключить активный сабвуфер

  • Подключить и установить активный сабвуфер достаточно просто, учитывая, что в нем имеются все выходы, разъемы и выходы, а также необходимые кабели. Это практически уже готовая система компактных размеров.
  • Еще одним достоинством активных сабов является малое количество потребляемой энергии, так как в течение последних нескольких лет в них применяются экономичные импульсные ресиверы класса D.
  • Но встроенные усилители редко имеют высокую мощность, поэтому если качество баса плохое, то для использования сабвуфера требуется дополнительный усилитель, который немного увеличивает динамический диапазон акустики.

Как подключить к усилителю активный сабвуфер

Примечание: в таком случае своеобразнее приобрести отдельно сабвуфер пассивного типа и усилитель. При этом такая покупка обойдется гораздо дешевле.

Детали сабвуфера

Активный сабвуфер состоит из таких основных деталей:

  • В одном корпусе сабвуфер содержит разграничительные фильтры и усилитель.
  • Для подачи сигнала существуют специальные выходы.
  • Уровень сигнала улучшается благодаря специальному регулятору.
  • Выходной сигнал попадается на основные колонки, и благодаря фильтру ослабляет энергию компонующих низких частот.

Примечание: разгрузить основной ресивер – в этом задача и преимущество активного сабвуфера.

Как подключить сабвуфер активный к усилителю

Подключение

Можно ли активный сабвуфер подключить к усилителю

Для этого нужно:

  • Подсоединить специальный линейный выход ресивера к линейному входу типа «тюльпан».
  • Подключить внутренний усилитель. Отсюда сигналы попадают внутрь саба, где либо смешиваются, либо расходятся на разные усилители.

Можно ли подключить активный сабвуфер к усилителю

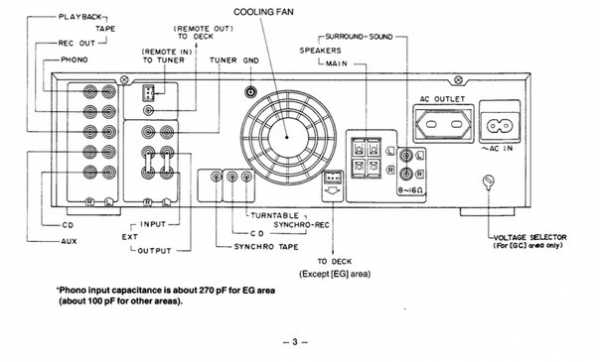

  • На задних стенках четко видны разъемы и выходы.
  • На усилителе низкочастотные эффекты помечены символами SUB Out, LFE, OUT и Line OUT — это терминалы. С их помощью присоединяется сабвуфер непосредственно к ресиверу.
  • Если усилитель располагает только 1 разъемом RCA для соединения с сабвуфером, то его подсоединяют спаренным концом Y – образного разветвленного провода, то есть, провод двойным концом подсоединяется к линейным входам прибора. При этом сабвуфер сможет увеличить свою входную чувствительность, но на качество звучания это не повлияет.

Подключение активного сабвуфера к двухканальному усилителю

Подключение к стереоусилителю

Обычно у активных сабвуферов существует два входа. Чтобы подсоединить устройство, необходимо приобрести два провода: широкий и узкий, с помощью которых и будет происходить подключение.
Из нескольких вариантов подключения желательно выбрать более подходящий:

  • Сабвуфер подключают к выходам, к которым подсоединены акустические системы. Данное подключение предполагает параллельное функционирование в низкочастотном диапазоне.

Подключение усилителя и активно сабвуфера

  • Сабвуфер подсоединяют к выходам ресивера, а акустику — к выходам сабвуфера. Перед этими выходами находятся высокочастотные фильтры, которые избавляют от лишних шумов, хрипов, резонансов и поддерживают качественный звук. При этом увеличивается нагрузка на всю акустическую систему, из-за чего она может сломаться.

Оба варианта являются по своему эффективными, однако водитель должен изучить сначала строение своего авто.

Рекомендации

Схема активного усилителя для сабвуфера


Для получения желаемого результата необходимо:

  • Знать размер салона машины, где будет устанавливаться система;
  • Нужно выдерживать баланс так, чтобы было определенное соотношение акустической системы и сабвуфера;
  • Следует подобрать для устройства оптимальный корпус;
  • Кроме того очень важно в процессе установки сделать так, чтобы кабели не были заметными. Для этого желательно перед установкой снять обивку с пола салона. Кабели пропустить по полу, а сверху – обратно установить обивку.

Схема подключение усилителя и активного сабвуфера

Примечание: если сабвуфер устанавливается под сиденьем водителя или пассажира, то такие манипуляции не нужны.

На рынке акустики представлен огромный ассортимент моделей сабвуферов. Предпочтение обычно отдается приборам известных производителей, таких как PIONEER, KENWOOD, PANASONIC.

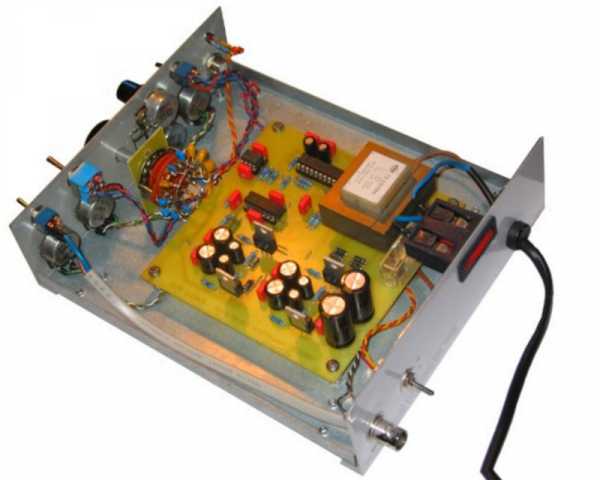

Схема усилителя сабвуфера активного

Подключение сабвуфера– процесс, который требует особых знаний. Поэтому лучше обратиться в автосервис, где цена данного процесса хоть и является высокой, но они проделают свою работу качественно, а не так, как это бы сделал пользователь своими руками.
Стоит учесть, что здесь также дается гарантия, поэтому если в скором времени саб перестанет нормально работать. Они проделают его ремонт совершенно бесплатно.
Перед выбором устройства следует посмотреть на его фото. Видео о том, как он работает, также не помешает. Инструкция по эксплуатации также очень нужна.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
