Ну наконец-то все особенности выявлены, методы устранения найдены и со спокойной совестью можно выложить отчет.
Сегодня я хочу Вам рассказать, как поставить модуль, для проигрывания музыки с флэш-носителей. В моей комплектации не оказалось штатного AUX входа, а ставить его по цене дилеров ( ~ 9000р )мне что-то совсем не улыбает. Так же покупать 2DIN балалайку с USB входом ( ~ 16000 — 28000р ) я тоже как-то не горел желанием. Да и CD чейнджера в наших авто российской сборки не устанавливается.
Покопавщись в рунете, я нашел несколько разновидностей таких модулей

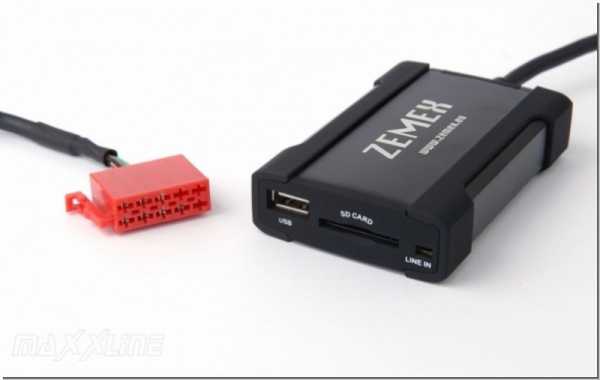

штатный USB модуль 9702.EZ
USB модуль
USB модуль
USB модуль
USB модуль
USB модуль
Но остановился на ТАКОМ , который до меня уже был опробован людьми с Пежо-клуба. Но ни отчета об установке, ни особенностей работы я так и не дождался…
И так, после 1,5 месячного ожидания я получил свой заказ. На вид модуль очень приятный, легкий по весу и выглядет как монолитная конструкция без малейшего намека на люфты:
USB модуль
USB модуль вид спереди — USB-SD-AUX входы
USB модуль — интерфейсный разъем
USB модуль — интерфейсный соединительный кабель
1. Для установки модуля необходимо демонтировать магнитолу, и подключить соединительный кабель в гнездо CD чейнджера.
Подключение USB модуля
Подключение USB модуля
2. Прокладываем соединительный кабель внутри торпедо в бардачек, для этого там есть окошко. Модуль можно закрепить с помощью 2-х стороннего скотча, или прикрутить самодельными скобами к стенкам бардачка.
Окошко в бардачке для соединительного кабеля
Установленный USB модуль
3. Отправляемся к дилерам/гараж к дяде Васе, у которых есть программа доступа через диагностический разъем, к функционалу мозгов автомобиля. Необходимо активировать CD чейнджер в ! мозгах магнитолы + центральный экран БК ! . При невыполнении одного из этих условий работать ничего не будет.

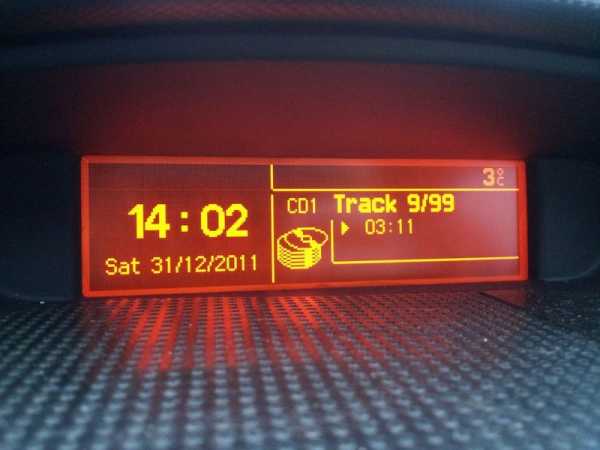

Отображение USB модуля
****************************************************************************
Все довольно просто и легко. НО! Эта легкость появилась в итоге 2-х месячных мук и настройке девайса. Как выяснилось, в Пежо устанавливаются магнитолы 4-х модификаций, и на некоторых из них модуль работает с сильной перегрузкой по уровню звука. Это проявляется в сильном хрипении музыки.
На моем автомобиле и на «Невесте» установлены Чешские магнитолы Continental RD4N1M. Именно на этих магнитолах 1-го поколения этот перегруз присутствует. Для проверки этого факта, имеется наклейка на боку магнитолы такого вида:

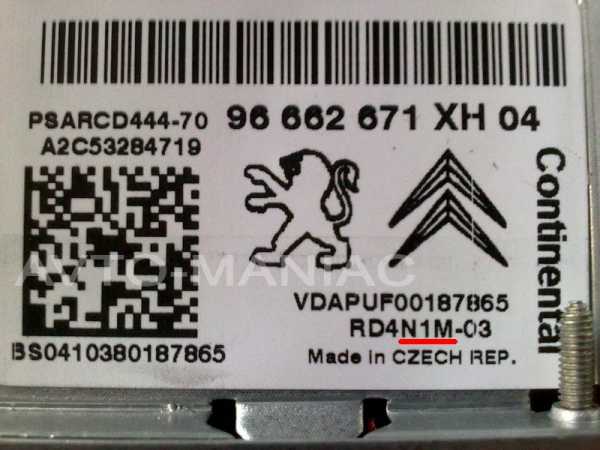

RD4N1M — 03 магнитола
На магнитолах 2-го поколения RD4N2M, а так же на магнитолах Bosch, Blaupunkt и VDO модули работают корректно.
Так что делать, если Вы попали в ту самую группу риска?
Прежде всего, необходимо снизить мощностной уровень звуковой композиции. Это легко сделать при помощи программы MP3 Gain. Ссылка на скачивание.
Интерфейс программы прост и легкопонятен:
— Сканируете папку с музыкой на величину уровня сигнала
— Устанавливаете уровень усиления 88-90 и конвертируете музыку
— Закачиваете получившиеся мелодии на флэшь носитель.
Надеюсь эта информация будет для Вас полезной, и не даром было потрачено столько сил и времени для выяснения возникших проблем. < ^.^ >
Огромное спасибо amikulaks-spb (308-club) за помощь!
Благодарю за внимание.
Подписывайтесь на БЖ, ставьте лайки, а комментарии оставляйте ниже)
Дальше будет еще интереснее…
Моя группа Вконтакте
Мой Instagram
www.drive2.ru
Речь пойдет о встраиваемом MP3-модуле, а также об интеграции его в кассетную магнитолу.
Есть у меня в авто магнитола. Старенькая, Pioneer KEH-1400, радио и кассетник. Сначала я купил к ней имитатор кассеты.
Играть играло, только не хватало режима Random. А потом лентопротяжный механизм (далее ЛПМ) забастовал, отказался воспроизводить, взял кассету в заложники и стал в знак протеста бесконечно клацать.
Я разобрал аппарат, поизучал ЛПМ, нашел отвалившуюся детальку и поставил ее на место. Не помогло. Дальнейшие исследования показали, что: 1) найти неисправность в этой аццкой штуковине я вряд ли смогу даже с сервис-мануалом, и 2) ЛПМ легко отсоединяется от магнитолы.
Так что я вытащил ЛПМ, припаял AUX-шнурок ко входу аудиоусилителя и получил возможность подключения внешнего плеера. Но в конце концов мне надоело постоянно заряжать плеер, так что решил поставить нечто стационарное.
Выбор был широкий. Аскетичные модули, модули с ИК-приемниками и пультами, модули с корпусом для установки на панель, джентльменским набором USB/SD/FM/AUX, индикаторами, Bluetooth…
Вот только перекопав горку описаний, отзывов и обзоров, я сильно удивился — почти во всех таких плеерах отсутствует режим Random, то есть случайного выбора следующего трека. Они могут либо играть все по порядку, либо зацикливать один трек. Как так — не понимаю, вот бесполезный эквалайзер воткнуть это за милую душу, радио и BT — пожалуйста, некоторые даже умеют играть отдельно папки, а одну из базовых функций плеера почему-то не могут осилить.
Так что выбор свелся к 3 почти одинаковым устройствам, в описании которых явно заявлялось о наличии режима Random.
SFT-8020 — обозревается тут и тут.
SFT-8030 — имеет USB и microsd слот, а также разъем под подключение кнопок.
SFT-8040 — имеет microSD слот и разъем под кнопки. С обратной стороны есть контакты для USB, при желании можно припаять туда разъем и он будет работать (встречаются также варианты с уже припаянным разъёмом).
Я взял SFT-8030.

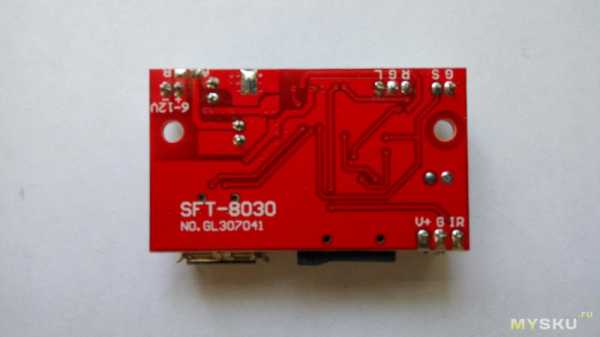

Всем на модуле заправляет неизвестная микросхема с маркировкой JL AB1820CGDKIA.1-82E в корпусе SO-16. Даташит найти не удалось. Еще есть microSD-слот, USB-разъем, ИК-приемник и синий светодиод.
У заднего края платы находятся три коннектора формата Ph3.0 (штыревые, шаг 2мм). В комплекте пара совместимых шнурков по 2 и 3 провода длиной 20см.
J1 — разъем питания. Написано, что можно подключать от 6 до 12 вольт. Если внимательно посмотреть на мой экземпляр платы, можно заметить, что питание идет на расположенные рядом стабилитрон, резистор и транзистор D882. Это не что иное, как параметрический стабилизатор напряжения на транзисторе. Еще есть вариант платы со специализированной микросхемой-стабилизатором 7805.
И то и другое — линейные стабилизаторы. Это значит, что все, что приходит к ним сверх 5в они тратят на нагрев самих себя (действительно, при питании от 12в транзистор ощутимо нагревается). Поэтому чем меньше входное напряжение — тем меньше энергии будет потрачено впустую. Однако, на стабилизаторе падает около 1в, так что чтобы надежно получить необходимые 5в, потребуется не менее 6в на входе.
А что делать, если есть только 5в, например, от адаптера с USB-портом? Я попробовал. Модуль включится и даже будет работать, но для работы флешек питания не хватит (напряжение падает до 3.5-4в), будут работать только sd-карты. Есть альтернативное решение. С обратной стороны модуля находится перемычка AB. Если ее замкнуть — питание на модуль будет подаваться напрямую без стабилизатора, и все заработает от 5в. Естественно, к 12в после этого подключать не стоит — сгорит.
J2 — стереоаудиовыход.
J3 — сюда можно подключить до 4 кнопок по вот такой схеме:
S1 S2 S3 S4
Короткое нажатие Пуск/пауза Режим USB/SD Следующий трек Предыдущий трек
Длинное нажатие Режим USB/SD Громкость + Громкость -
Рядом со светодиодом пара параллельных ему нераспаянных контактов, на случай если кому захочется использовать собственный светодиод.
Потребление модуля:
(от 12в) (от 6в)
- спящий режим ("выключено") 21 мА 14 мА
- без носителей 22 мА 15 мА
- воспроизведение с microSD 24 мА 17 мА
- воспроизведение с USB 96 мА 87 мА
Полностью выключить модуль можно лишь отключив его от питания. Встроенный стабилизатор работает и потребляет энергию постоянно, это может быть важно при питании от батарей. Если нужно экономить, лучше использовать microSD, флешки потребляют в разы больше.
Порт USB годится только для флешек — USB-HDD и зарядку различных устройств он не потянет, стабилизатор питания дает около 100ма. Можно замкнуть перемычку и питать модуль от мощного внешнего источника 5в, но и тогда более-менее умные устройства вроде телефонов все равно не возьмут из USB более 500ма (т.к. порт не заявляет о своей способности выдавать большой ток).
Комплектный пульт — самый обычный, такой часто бывает в комплекте с магнитолами и трансмиттерами. Мембранная клавиатура, питание от батарейки CR2025. Неудобный — кнопки почти не прощупываются и неотличимы друг от друга, сложно нажимать не глядя. Хотелось бы резиновую клавиатуру с рельефными кнопками, но уж что имеем то имеем. Пульт работает на расстоянии 4 метра, дальше не пробовал.
Кнопки пульта:
Вкл — переводит модуль в «спящий» режим.
Mode и U/SD — действуют одинаково, меняют источник USB/SD.
0-9 — позволяют выбрать произвольный трек по его порядковому номеру в списке. Переключение происходит не сразу — видимо, существует таймаут для набора номера из нескольких цифр.
EQ — переключает режимы эквалайзера. Только хуже делает, на мой взгляд.
RPT — этой кнопкой переключается режим воспроизведения. По порядку/в случайном порядке/повторять текущий трек/однократное воспроизведение.
Работа модуля:
На внутренние стойки, где раньше стоял ЛПМ, установлена фанерная рама. Это чтобы конструкция была жесткой и не проваливалась вовнутрь от запихивания флешки. На раме установлен сам модуль и тумблер сигнала «вставлена кассета» для переключения с радио на MP3 и обратно. Также параллельно с выходом модуля добавил 3.5мм гнездо — такой себе наколенный AUX.
Питание я взял с разъема ЛПМ — там было 12в для двигателя привода. При переключении на радио и при вытаскивании ключа зажигания питание пропадает, и это хорошо: нечего работать вхолостую. Чтобы встроенный стабилизатор понапрасну не грелся, я поставил перед ним вот такой импульсный стабилизатор на MP1584, настроенный на 6в. Замыкать перемычку AB не стал — встроенный стабилизатор послужит дополнительной защитой, если вдруг внешний пробьет и на входе окажется 12в.
На панели магнитолы остались кнопки перемотки и извлечения кассеты. Ранее они нажимали на рычаги ЛПМ, теперь же я решил приспособить их к делу. Все-таки родной пульт не очень удобен. Собрал и подключил клавиатуру. Перемотка назад-вперед переключает туда-сюда треки, кнопка eject — это теперь пауза. Кнопка выбора USB/SD вообще не нужна, да и ее успешно заменяет длинное нажатие на паузу. Так как кнопки у меня маленькие, добавил еще прокладку. Работает, нажимает.
Последний штрих — декоративная откидная крышка на полоске скотча. Для красоты.
Итог: магнитола научилась играть MP3 с флешек и microSD, и внешний вид почти не пострадал. Конечно, можно было просто купить новую, когда-нибудь я так и сделаю, но пока времена трудные, так что вот так.
Резюме: дешевый, простой и компактный MP3 модуль, без фатальных недостатков, но и с довольно скромными возможностями.
Плюсы:
+ режим Random
+ выбор трека по его номеру с пульта
+ помнит трек для нескольких флешек
+ можно добавить основные кнопки управления, чтобы не пользоваться пультом
Минусы:
— не запоминает уровень громкости и режим воспроизведения
— не имеет режима воспроизведения отдельной папки.
— единственный светодиод в качестве индикации. Неизвестно, какой номер у текущего трека, включен ли эквалайзер.
— неудобный пульт
— неполноценный Random
— для прослушивания аудиокниг мало подходит, т.к. редко помнит позицию внутри трека
Размышления:
— хоть цена и невелика, но есть модули с панелькой, индикацией, FM, AUX и даже Bluetooth по сравнимой и даже меньшей цене. Будь в них режим Random — возможно, я взял бы такой, чтобы видеть номера треков. Хотя вряд ли бы он влез в проем для кассеты, пришлось бы пилить переднюю панель магнитолы.
Видео
mysku.ru
Привет всем, вот и завершаются праздничный выходные посвещяные 23 февраля, мужская половина отошла от поздравляний, поэтому можно написать статью для отдыхающих. Мысли о смене магнитолы в Красном Леесе иногда посещают, так как отсутствие прослушивание мр3, не нравиться моей жене Светлане, выбор даже пал на Pioneer MVH-190UBG, но за такую цену получить хороший звук не получиться, хоть и не меломаны мы. Поэтому решено было попробовать купить на алиэкспрессе модуль bluetooth mp3, читающий с usb и micro sd. Выбор пал на дешевый вариант все 220р + 40р доставка. Заказал сразу 2 модуля, через 20 дней получил посылку. В комплекте отсутствуют батарейки в пультах, поэтому приобрел еще 2 батарейки 30р.
Zoom
модуль bluetooth mp3, читающий с usb и micro sd
Встал вопрос по установке, пару недель собирался с мыслями, по выходным особенно некогда, решели делать по будням, в квартире на глаза попался блок питания от сломаного сканера, выход 12v 1250mA. Привез все необходимые запчасти из Березовска и мультиметром померил напряжение на выходе, стабильно держит 12,2V. Нещядно обрезал провод питания блока придохранителя и обжал клемы папа 6,3.Zoom
Блок питания от сканера
Zoom
Готовые провода
Zoom
Клеммы установлены так же как и в магнитоле

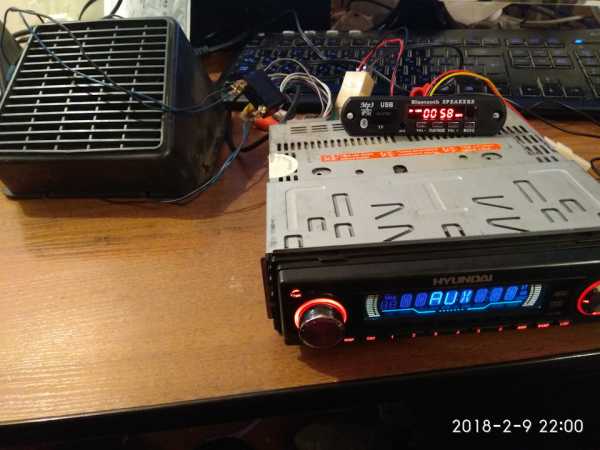

Пробный запуск, магнитола включилась и музыка с радио начала играть.Zoom
Запуск магнитолы от блоки питания сканера
Магнитола Hyundai H-CMD7074 умела читать CD и DVD диски, но не воспроизводила mp3 формат, к тому же диски тоже не видит уже. При осмотре магнитолы были найдены выходы «тюльпаны» на AUX. Моей радости небыло придела, что не придется вскрывать магнитолу и искать, куда приципить провода.Zoom

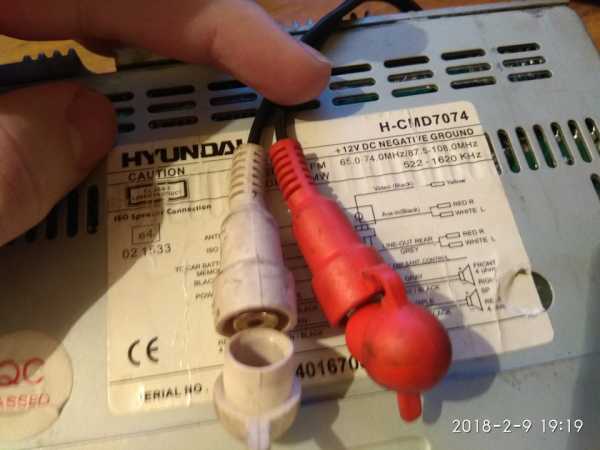

Тюльпаны — AUX
Нашел старые провода тюльпаны — 3,5 jack подключил телефон и музыка начала играть с телефона. На этом можно было и закончить, но желание использовать именно флешку было больше. На провода из комлпекта модуля паяю клемы мама 2,8.Zoom
Провода питания модуля
Zoom
Провода на звук
Zoom
Подключаем тюльпаны
В итоге через 30 минут все было собрано, но старые провода «тюльпаны» то подовали жизнь то отказывали. В итоге нормально играла только одна колонка. Самое главное, что все заработало и музыка с флешки играла.Zoom
Модуль работает
Видео первого запуска работы модуля bluetooth mp3, читающий с usb и micro sd Так как о песни недумал то права на нее могут и закрыть, поэтому ссылка на облако кому интересно cloud.mail.ru/public/QdLu/Q6ihGcb9K На этом вечерние работы были завершены. На следующий день отправился в Березовский, для начало заехал купить по 10р разьемы «Тюльпан». Провода решил спаять из остатков от колонок. Паяем, одеваем термоусадку, с обратной стороны обжимаем клемы папа 2,8, проверяем на работоспособность.Zoom
Самодельные тюльпаны
Zoom
Самодельные тюльпаны
Zoom

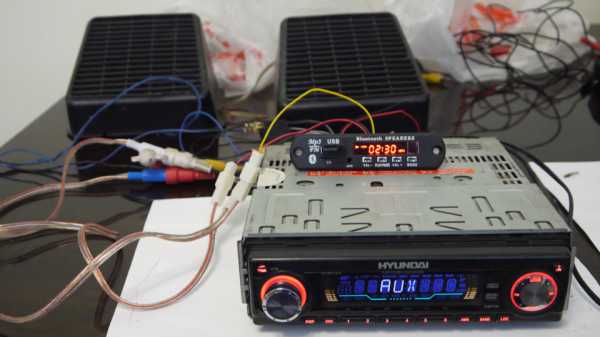

Подключение, все играет
Zoom
Модуль
Переходим к установки в автомобиль, в имеющийся заглушки под магнитолой врезан уже китайский вольтметр, вытащив заглушку и померив оказалось, что модуль войдет в это отверстие, будут совсем небольшие зазоры.Zoom
В заглушке имеется уже вольтметр
На первое время хватит (новая заглушка была куплена за 35р) вольтметр решено переместить правее, а слевой стороны установить кнопку для включения модуля. Кнопка это одельная история, не любля всякие цветастые кнопки но в этот раз пришлось пожертвовать, другой не оказалось. Сверло, нажовочное полотно и немного времени и все 3 элемента на месте.Zoom

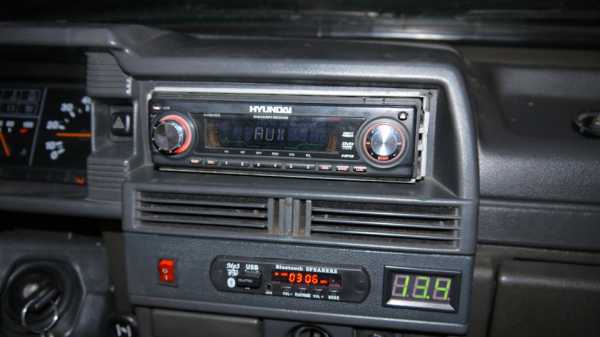

Заглушка приняла новый вид
Очередь за подключением, питание с модуля подключил в разыв кнопки, сам же +12V взял с проводки идущая на магнитолу, от ту да же и массу.Zoom
Питание модуля через конпку
Zoom
Проводка для питания и самодельные тюльпаны
Устанавливаем магнитолу, заглушку, подключаем акб и запускаем авто, затем магнитолу и новый модуль. Магнитола поет через usb с модуля, инсталяция прошла успешна. Так как о песни недумал то права на нее могут и закрыть, поэтому ссылка на облако кому интересно cloud.mail.ru/public/4xNc/moEuBUFen Помех припроигрывание не замечано, эксплуатировал данный модуль 7 дней. Потом опять Красный Леес встал на неопределенное время, но это уже другая история.Zoom
Zoom
www.drive2.com

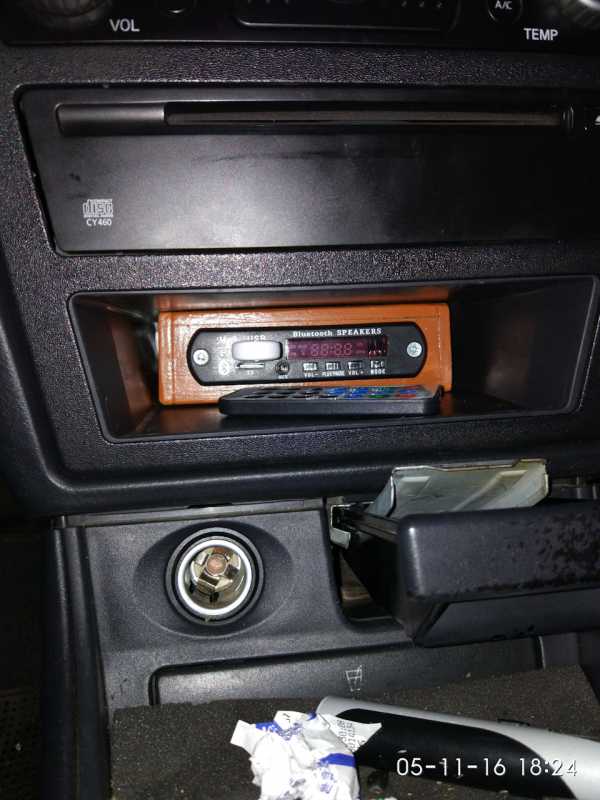

Начало Наконец установил себе етот модуль. Склеил коробочку с тонкой фанеры, т.к. ненашел пластиковую подходящую. Сначало всё собрал, но звук был очень слабый на максимальной громкости, или где то коротыш был или контакт хреновый. Разобрал перепоял и добавил еще одно реле, которое дает питание на модуль через АМ канал, чтоб он постоянно не был включен.
Музыкой доволен до усрачки. Блютузом и УСБ одинаковое качество звучания, просто бомба))) даже радио ловит без припаяной антены)) может в будущем попробую активную антенну туда подсоединить, может будет лучше ловить чем родное радио.
Полный размер
Полный размер
Полный размер
Update… как и обещал, расписываю куда что паять и принцип действия.
относится к CY460 PN-2598M
Реле берем 12 вольтовое маломощное, для двух групп контактов, если найдете для трех групп контактов, то второе реле не понадобится. реле брал тут
Как и писалось раньше, подлючение идет на AM канал. На плате магнитолы режем дорожки между 6 и 7 , и между 2 и 3. Когда радио работает в обычном FM режиме то контакты (6,7) и (2,3) соединены. Когда радио переключаем в AM канал на точке AM VCC появляется 9В и реле 1 переключается с контактов (2,3) и (6,7) на контакты (2,4) и (6,8) это идет прямой выход сигнала с модуля на усилитель магнитолы, также реле 2 замыкает контакты (9,10) и появляется питание на модуле.
Первый реле мы переключаем левый и правый канал, а вторым реле мы соединяем + и разрываем.
На схеме 11 точка, я взял массу (GND) канальную кинул отдельным проводом на плату, хотя думаю можно было и в общую массу припаять но может были бы какието помехи, и я не рисковал.
И будьте осторожны, если вы подключите фишку выхода ето номера 4,11,8 и подключите сначала + на красной фишке не поключив массу, то масса пойдет через 11 и сгорит микросхема, как было у меня первый раз.
На всех фотках, рисунки обозначены цифрами которые надо соединить между собой. Вроде обьяснил как мог. Если что то не понятно, спрашивайте постараюсь ответить.
Полный размер
Полный размер
Нравится 30 Поделиться: Подписаться на машину
www.drive2.ru
Всем доброго времени суток!
Наконец, забрал с почты новую рамку-накладку для нового ГУ. Упакована добротно: коробка с накладкой обвёрнута слоем толстого коробочного картона; для большей прочности продавец положил вовнутрь коробки пару больших кусов пенопласта. Вся конструкция запакована в обычный почтовый п/э пакет с реквизитами отправителя и получателя. Несколько фото с комментариями — ниже:

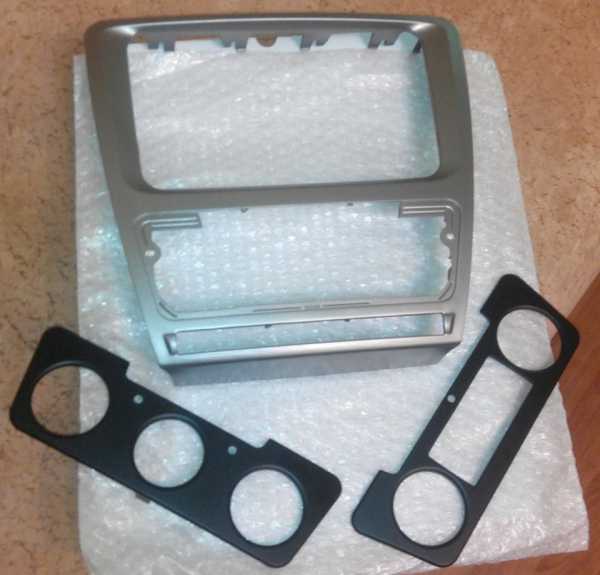

Распакованный комплект.
Рамка крупным планом. Цвет — тёмно-серый металлик.
Сменные накладки на системы управления Climatic и Climatronic. Выбираете нужную и приклеиваете к рамке — защёлок нет. Приклеить советую до установки рамки в авто.

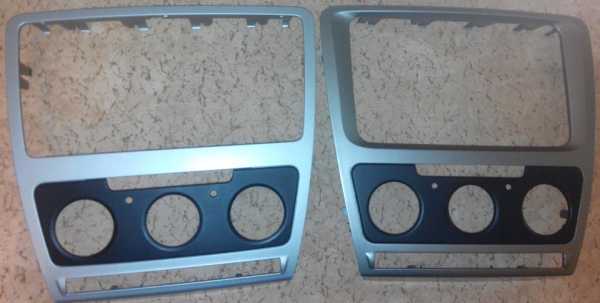

Старая рамка слева, новая — справа.
Постарался выбрать наиболее удобный ракурс для сравнения цвета. Освещённость — не очень, плюс вспышка на телефоне даёт голубоватый оттенок. Но видно, что новая рамка (на переднем плане) темнее старой.
Рамка установлена. Встаёт немного с трудом — необходимо прикладывать некоторые усилия, защёлкивая по периметру. Но встала замечательно, без щелей и люфтов.
Вид крупным планом. Красота, не смотря на более тёмный цвет 🙂
USB-WiFi-модуль. Пришёл упакованным в кусок пенопласта, перетянутый несколько раз скотчем. При подключении в USB-разъём ГУ определяется и начинает работать через несколько секунд. На модуле виден стилизованный значок WiFi — под ним находится синий светодиод, зажигающийся при наличии подключения и мерцающий при передаче данных.
Заходим в Настройки — 3G APN — нажимаем WiFi settings и наблюдаем такую картину. Для подключения к нужной AP, выбираем её в списке слева — появляется клавиатура для ввода пароля. Если пароль верный — через несколько секунд в окошке справа появляется название сети и полученный от AP IP address. ГУ может запомнить несколько AP и в зависимости от того, какая из них доступна в данный момент, автоматически к ней подключается.

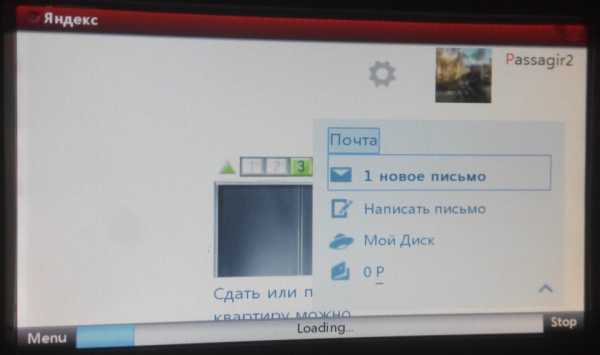

Зашёл на Яндекс. В нём, оказывается, уже залогинен некто Passagir2, и в его п/я есть одно письмо… 🙂 Ну, видимо, когда продаван проверял — забыл разлогиниться 🙂 Читать чужую почту, конечно, не хорошо… Но какого китаец делает в российском Яндексе?
Письмо с сайта знакомств »Фотострана»… Так… Шта?.. Педики?..OMG! Скорее LOGOUT!11
Вид через посадочное место перчаточного ящика. Сочленение разъёмов (штатного и из комплекта ГУ) видно под левым воздуховодом. USB-WiFi-модуль разместил вертикально, между воздуховодами.
www.drive2.ru
Был у меня Yatour, проработал год и перестал дышать. Опять 70 уе выкидывать нехочу. Купил такой модуль
UPDATE …
Пошел по пути как сделал AlexS159
Поехал купил реле на 12в
Полный размер
Полный размер
Полный размер
Полный размер
Завернул все ето в изоленту и нашел место в магнитоле где ето спрятать . И вывел один провод aux.
Полный размер
буду слушать так, через телефон, пока едет второй модуль с китая.
Продолжение
Нравится 19 Поделиться: Подписаться на машину
www.drive2.ru
Купили знакомому машину, точнее быть Subaru Impreza GE. В стандартной магнитоле нет юсб, что очень печально. У меня лежал без дела юсб модуль с блютузом с китая. Сняли размеры и напечатали для него корпус на 3d принтере.
Полный размер
Полный размер
Он аккурат влез в место рядом с прикуривателем. Прикрутили на 2 небольших самореза. Провод для музыки и питание кинули к подлокотнику. Питание к розетке, звуковой кабель к aux розетке.
Полный размер
Получилось довольно-таки неплохо, особо ничему не мешает и сильно незаметен.
Полный размер
Полный размер
Полный размер
Сейчас можно слушать музыку через телефон, не подключая его проводом, плюс есть юсб с переключением треков. Хозяину машины очень понравилась эта идея.
Я конечно понимаю что можно установить нормальную магнитолу, но как временный вариант вполне себе достойный.
