Добрый день. Вот и у меня наконец появились выходные, когда я смог заняться своим автомобилем. Давно хотел поставить линзы, так как ксенон который стоял в нем мне не нравился и слепил встречных водителей. Не могу сказать что это трудно. до этого уже ставил на предыдущий автомобиль, правда с помощью ребят которые в этом соображали. В этот раз все решил сделать сам.
Что понадобилось:
1. Линзы — 2700р,
2. Пара плоских отверток — У каждого думаю есть,
3. Канцелярский нож — у меня тоже был, а так цена ему 20-40р.
4. Комплект ксенона — лампы 600р., блоки 600р.(блоки остались от уже установленного ксенона)
5. Пара чистых ворсистых тряпок
6. Герметик черный — 200р.
7. Фен. Я использовал обычный домашний фен
8. Коробка картонная, у магазинов их навалом,
9. 2,5 литра пива — для храбрости так сказать и убить время пока грел фары.
Процесс немного трудоемкий в плане времени.
Первое что я сделал это разогрел фары. Поместил их в коробку вставил фен и ждал 30 минут. после двумя отвертками и ножом расклеивал. Оговорюсь сразу делал это очень аккуратно, так как боялся повредить. ну ничего, потихоньку они разошлись. там где герметик начинал тянуться разрезал его ножом.
Далее все очень просто: вставляем линзу, предварительно одев на нее резиновую шайбу, при помощи комплектных шайб и гайки крепим ее к отражателю и подтягиваем, но не сильно. Дабы необходимо будет еще выставить горизонт. Два провода от шторки продеваем в отверстие где находился язычок. отверстие сквозное поэтому провода легко вышли с обратной стороны. Так как я все это делал не спеша и с самого утра, время подошло к вечеру и уже немного стемнело. Взял две фары уже с установленными линзами и установленными в них лампочками и пошел к машине. установил фары в места и подключил питание. включив свет четко была видна граница. поправил горизонт линз и затянул гайку с обратной стороны. (крутите аккуратно, а то можно перетянуть и сломать отражатель). Вытащил фары и пошел домой. В комплекте к линзам шла еще коса из проводов для подключения, но она в принципе не нужна. Подключить все можно без нее. И так чтобы линза светила и дальним и ближнем там есть шторка от которой идет два провода уже продетые в фару. эти провода просто подключаем к дальнему свету. Красный на желтый — это «+», черный на коричневый — это «-«. и все, не надо заморачиваться с косой и тянуть ее от аккумулятора, и искать куда прикрутить массу.
Небольшой фотоотчет ниже.
Если у кого есть какие либо вопросы, задавайте, все расскажу…

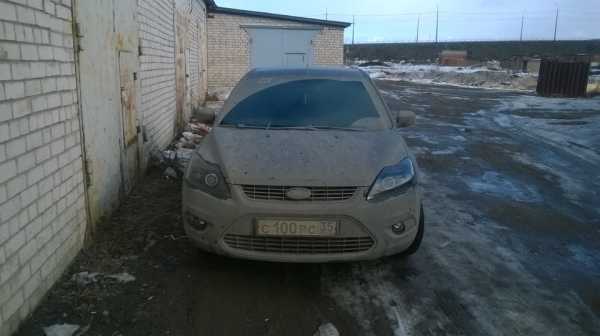

Фара перед разбором

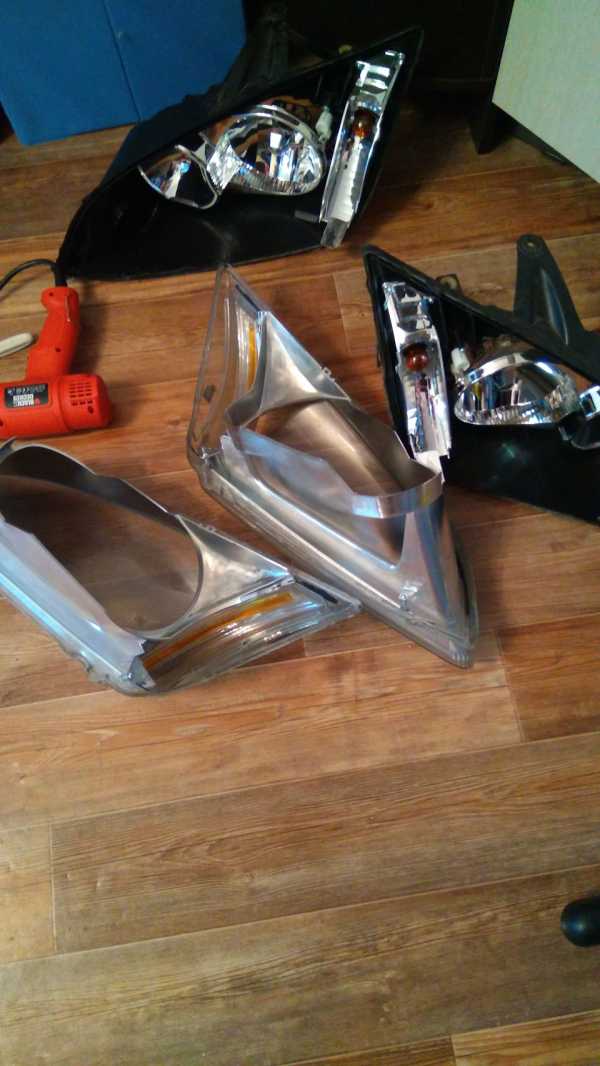

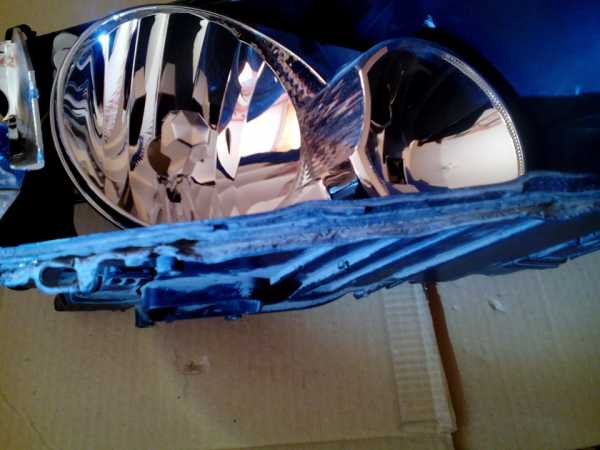

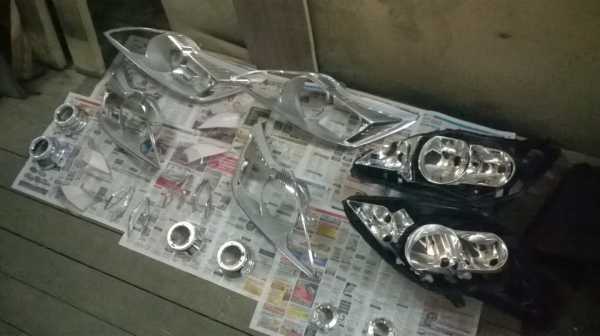

Расклееные фары
Это малая часть того что высыпалось.
Все это необходимо удалять

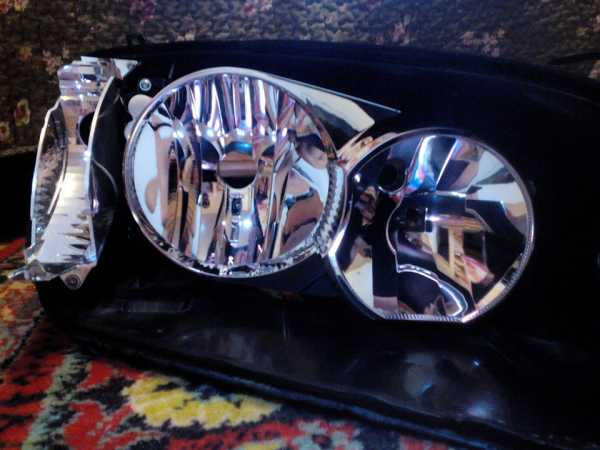

Вид фары с удаленным язычком отражателя

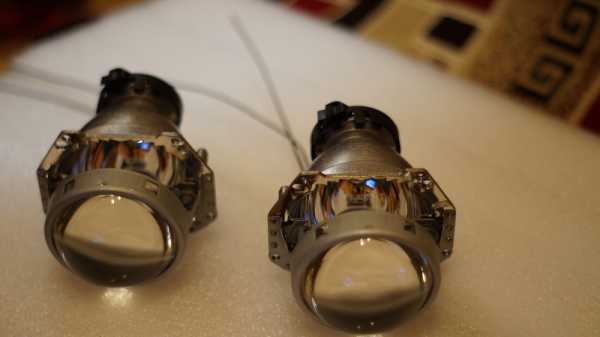

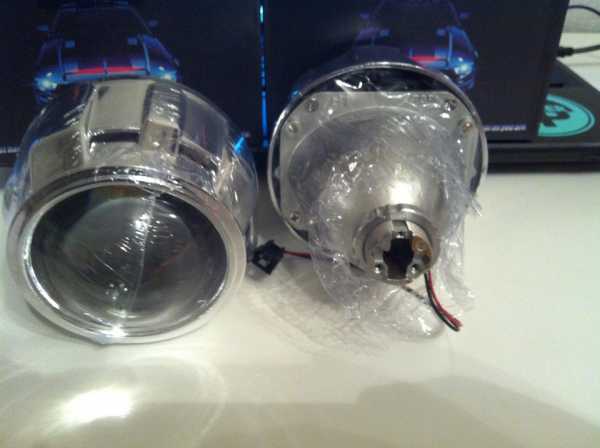

Линзы

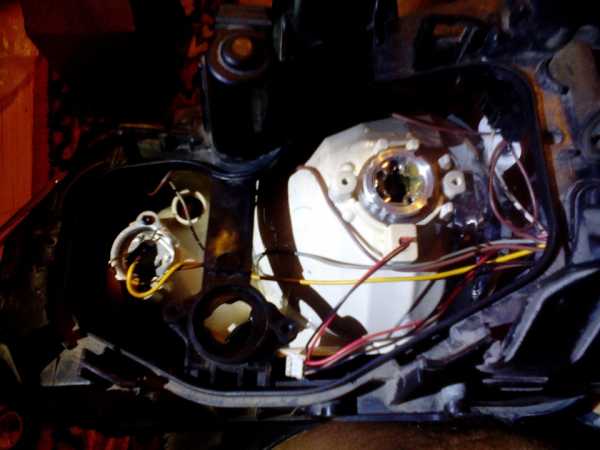

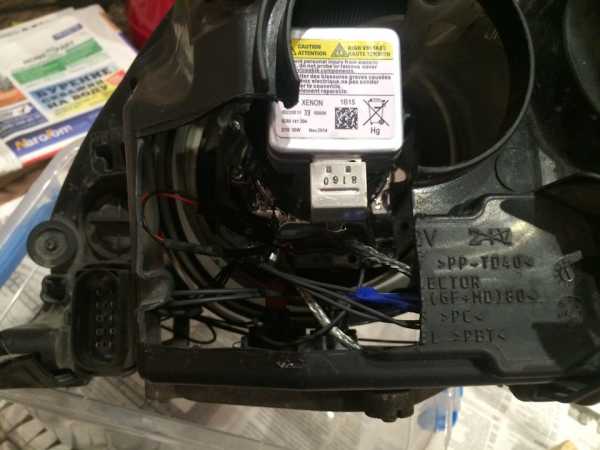

Черный и красный провода идут с стороны отражателя, для подключения дальнего света

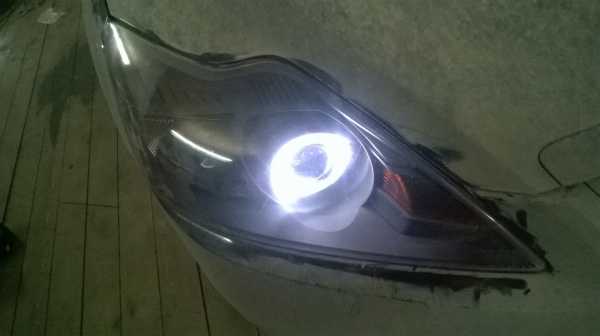

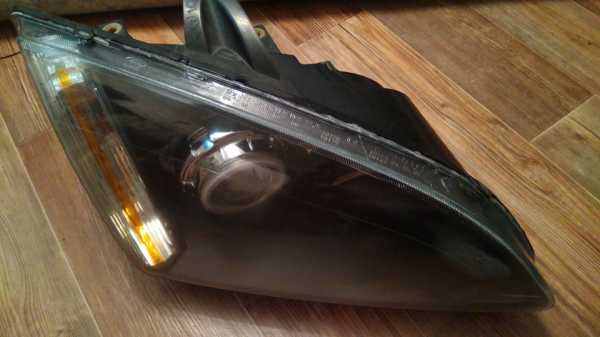

Вот так фара выглядит уже с отрегулированным горизонтом и закрепленной линзой
Сутки в пакетах

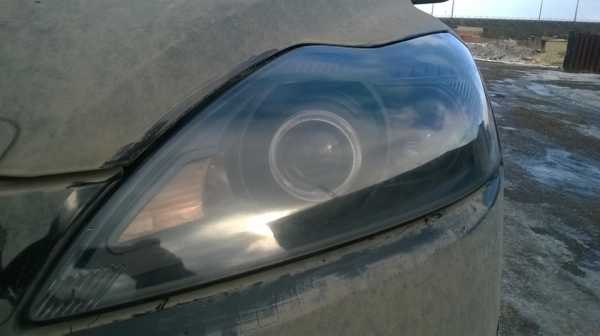

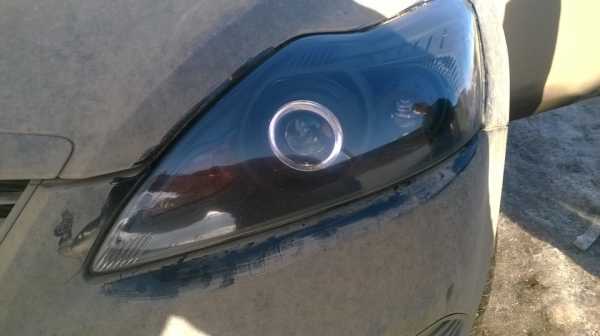

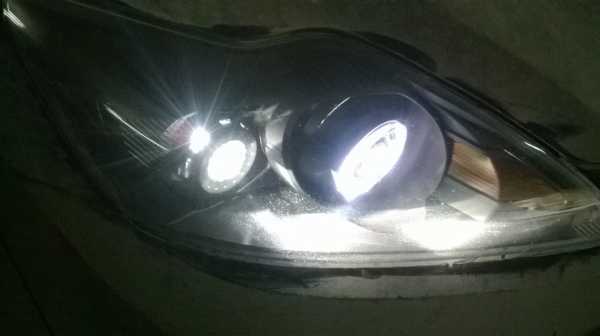

Конечный результат
Конечный результат

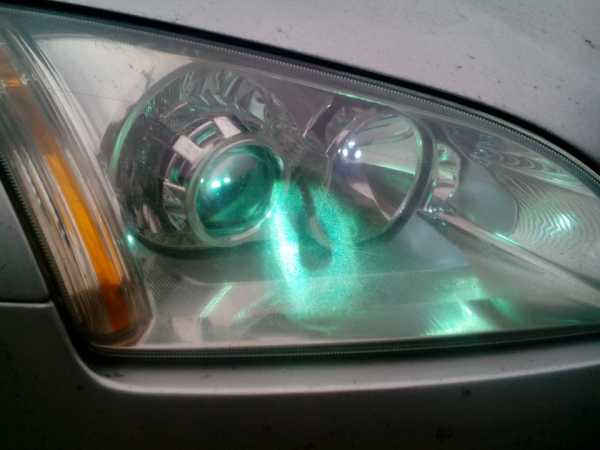

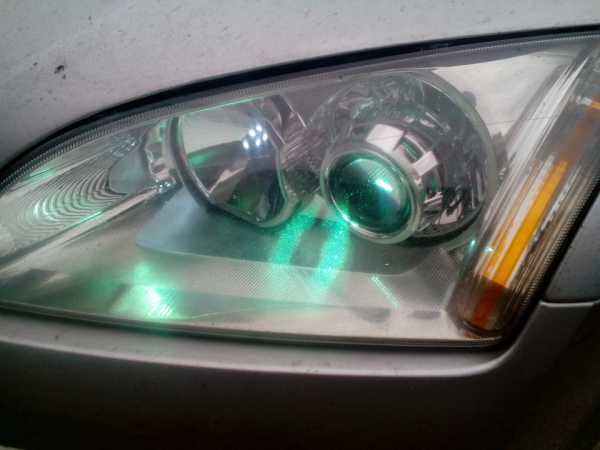

Свет 6000 К Пока разгорается светит зеленым. После белый с небольшим оттенком зеленого.
Фото освещения выложу чуть позже после настройки, а то светят они немного в разные стороны
www.drive2.ru
Личный опыт. Установка 4 би-линз в фокус 2. — DRIVE2
Полный размер
До этого мы уже устанавливали в эту машину товарищя линзы моримотто 2,5 5 поколения.линзы
Потом фары были проданы на замен родных.

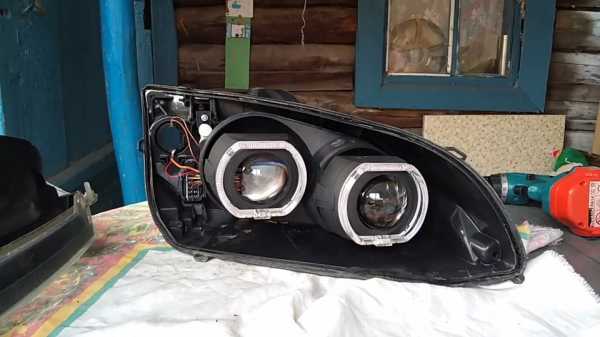

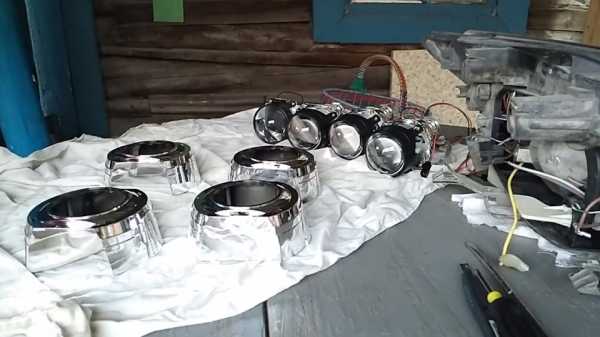

В этот раз были заказаны Моримотто 2,5 6 поколения и маленькие боксы 1.8

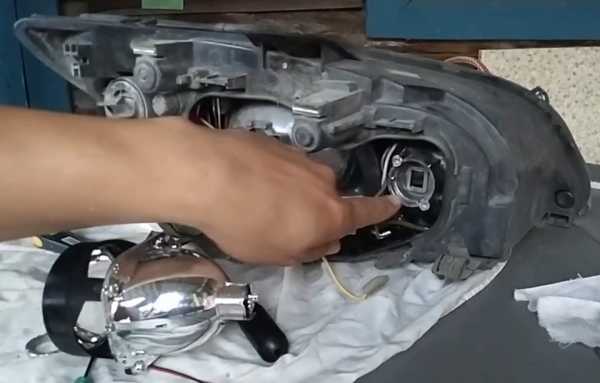

И такс, кто сталкивался тот знает что по разбору у фокуса одни из сложных фар. Но уже делали и поэтому знали что ожидает. Пришлось попотеть чтоб разобрать.
Значит были выкрашены отражатели спец краской нашей и установлена би линза в ближний, с некоторыим доработками. далее установки и в дальний отражатель маленькую линзу, отверстие не предназначено для линзы и оно было высверлено коронкой и без проблем установлено и отрегулировано в одну границу с линзой основной.

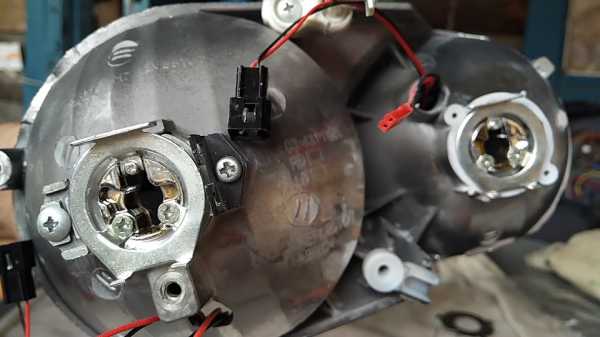

Так же что бы установить вторую линзу пришлось спиливать часть маски которая идет над лампой дальнего света в стоке.

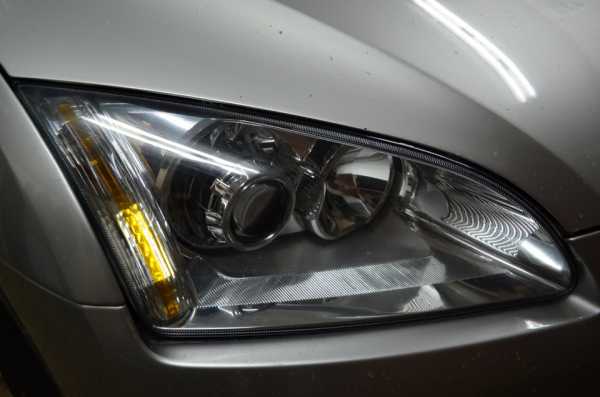

Все было установлено фары чистые и готовые к сбору. Все собрали. Получилось хорошо, наглядно показываем как выглядит корпус после сборки фары, все ровно и не чего не покороблено.
Так же можно наглядно заметить ровную границу обоих линз.
Далее завтра все будет настроено по прибору.
Да обе линзы в фаре сделаны на ближний и дальний вместе выглядит очень красиво и не как у всех) Свет тоже достойный как и должно быть.
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Нравится 96 Поделиться: Подписаться на автора
Замена Штатных линз! А что ставить и как? — бортжурнал Ford Focus Sedan 2.0 2008 года на DRIVE2
Пришло время снова менять все! Ну об этом позже. А сейчас о линзах!))
Свет штатных фар с би-ксеноном стал слабее противотуманок (особенно слева), виной тому отражатели (У фордов стоят модули Вестион 2 на 2,5 дюйма, корпус отражателя, вроде как, сделан из пластика, в общем склонен к выгоранию.) в модулях би-линз. Ездить, мягко говоря, не комфортно. Значит требуется замена.
Решение проблемы:
1. Купить новые оригинальные фары с нужной маской — 16000 р — 1 шт, итог 32000 р. (рекомендую сайт Lexet, найдете дешевле — сообщите). Дорого.
2. Обратится в специализированный центр. У нас в Ростове ставят линзы Hella 3R, стоимость 6900 за пару, плюс различные манипуляции для установки в неразборную фару, в общем 20000 р.
P.S. Hella 3R — Реплика на оригинальную немецкую Hella 3. Китайская подделка, но по отзывам её отражатель в разы лучше штатного!)) Но на АЛИ можно найти и за 3500-4000 р. (Точнее она уже 5R там(на сентябрь 2017 г.) — за установку Китая, дорого.
1. Народ, кто как разбирал/вскрывал?
есть вариант с нагревом, положить в коробку, нагреть там феном, и разковырять заводской герметик (задняя часть фары плавиться раньше чем размегчается герметик + деформация фары.
2. Резка по контуру сопряжения стекла фары и корпуса (дремель. паяльник, нагретый нож и т.д.), потом склейка — уродство обеспеченно + возможно пострадает герметичность, прочность сопряжения.
3. Вырез в задней части фары горячим лезвием — цель сделать окно достаточного размера, чтобы снять старый и установить новый отражатель с линзой, а потом это окно запаять тем же паяльником.
Полный размер
Разрез нагретым ножом
Кто что про это скажет?
А теперь что ставить в замен Вестион 2?
1. Вестион 3 — у него уже нормальный отражатель и крепления от Вестион 2. Встает болт-он, только чтобы D1S подходило, нужно напильник взять. Новых нет, только снятые с машины, в идеальном состоянии 15000 р. Б/у всегда кот в мешке и 15000 ну дорого.
Полный размер

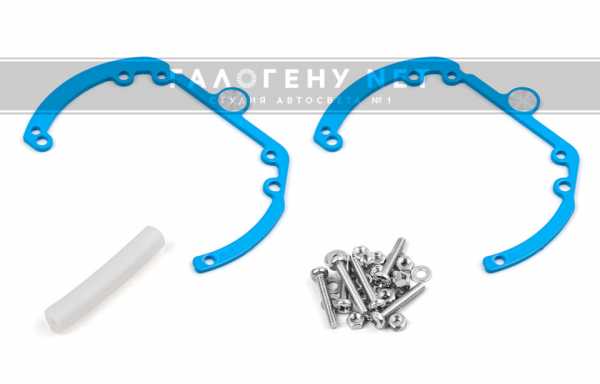

Переходники — 1000 р.
3. Хелла 3Р,4Р,5Р — цена скачет от 3500 за пару до 8000, новые, но это Китай! + переходники (1000 р.) + кольцо крепления лампы — 1226857 (1100). Реплика Китайская от оригинала габаритами не отличается, только качество изготовления, которое там не постоянно.
Кольцо — 550р/шт
А теперь о том, где эти все линзы брать (те что не Китай):
1. hidplanet.ru/
2.vk.com/bilinza96ru
Народ, подскажите пожалуйста, как и чем восстановить свет фар, поделитесь своим опытом и знаниями!)))
03/02/2018
Если денег мало — берите Китайскую Хеллу, светить будет раз в 10-20 лучше сгоревшего вестиона.
Если нормально с деньгами — то ищите настоящие Хелла 3 или Вестион 3. Т.к. у Китая качество разница. У меня 2 линзы с одной коробки разные:
1. Одна имеет резкую СТГ, другая размытую;
2. Та что с резкой СТГ, хорошо одевается оригинальное крепление цоколя лампы D1S, у второй одевается только Китайское крепление.
3. Разная настройка — у одной пучек дальнего выше (та что с четкой СТГ), чем у другой. (лампы новые OSRAM)
Полный размер
www.drive2.ru
Установка линз в фары Focus 2. — бортжурнал Ford Focus Hatchback 1.6 115л.с. 2005 года на DRIVE2
Привет всем! вот эта фотография вдохновила меня на эту авантюру
фото с али
долго примерялся все ли подойдет.
Как я долго к этому готовился и ждал свои линзы и поворотники с Ali ну и конечно отпуска), для всего этого процесса.
Линзы 2 пары — shopeasy.by/redirect/cpa/…k412wpoqb7jub9vf34tbfn4s/
#
Полный размер
1
Полный размер
2
Полный размер
Лампочка h2
Поворотник — shopeasy.by/redirect/cpa/…1ly9rhauhqnt2en117vpngnv/
#
Полный размер
Незабываем пользоваться кэш бэком.
Если ещё не зарегистрирован проходим по ссылке got.by/26aoyn справа если только покупаете, слева если вы блогер, веб мастер и т.д. Но не будем вдаваться в подробности. Если есть вопросы по этому поводу пишите в лс.
Снял фару т.к. в этом ни чего трудного на «фокусах» нету)
Одна фара у меня оригинал другая реплика, что бы вскрыть реплику трудов не составило затолкал в духовку)) на несколько минут и через 2 минуты я её полностью вскрыл. А вот с оригинальной пришлось повозиться два раза её разогревал и минут 15 вскрывал, приклеено отлично было)
Полный размер
это реплика
Полный размер
разбираем линзы для покраски в черный цвет.
разобрал линзы и приготовил их грунтовать черной грунтовкой.
Полный размер
грунтуем.
Полный размер
В
Полный размер
линза 20мм
Полный размер
насадка для сверления отверстий по дереву, легко справляется с пластиком.
Полный размер
И подрезаем
с ближним ни чего не надо делать там все хорошо подходит.
Полный размер
Вставляем линзы в отражатель и затягиваем гайки.
Дальше приклеиваем «бегущий поворотник» я сделал так, можно как-нибудь по-другому.
Полный размер
и в нем же проделываем отверстие под провод примерно 12-13 мм. А поворотник я подрезал до 10 ячеек т.к он был длинный.
Полный размер
собираем
Полный размер
приклеил

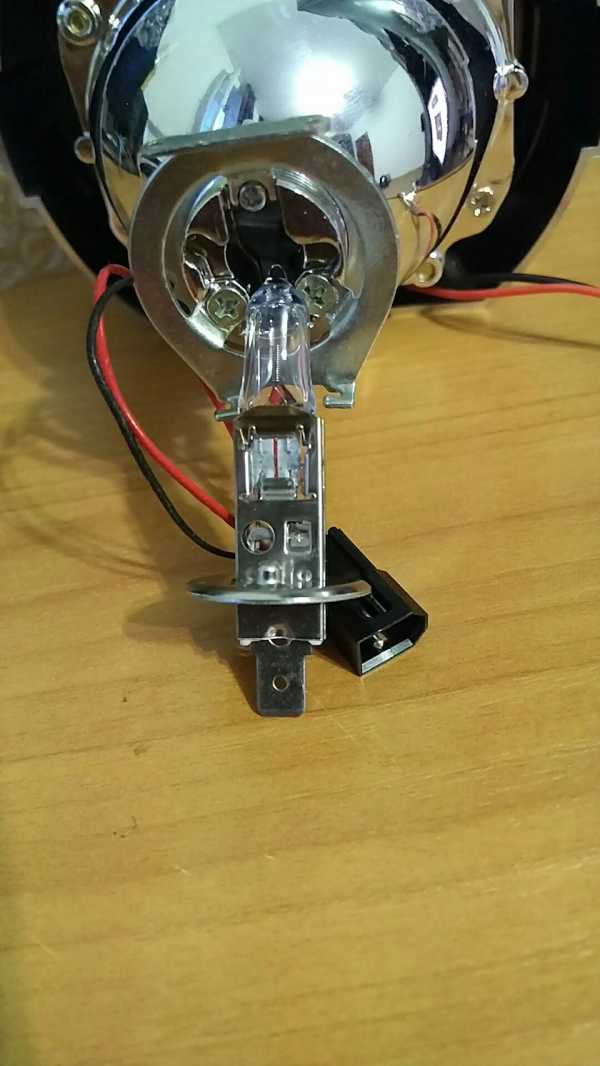

и покупаем лампочки h2 или светодиоды, что те и те идеально подходят.
Позже постараюсь выложить видео.
В эти линзы можно поставить обычные лампочки (галогенки h2) так и LED светодиоды h2 ну или ксенон.
светодиоды на фото вот эти shopeasy.by/redirect/cpa/…wlat7p639x41qcirs6wuxylc/
Полный размер
проверял что лучше светит, светодиод или лампочка, желтое пятно это лампочка.
Полный размер
слева светодиод.
Полный размер
это светодиод
Но светодиодная не подошла т.к большой вентилятор и не закрывается задняя крышка фары.((
Я её поставил в audi a4 1992г. но это совсем другая история))…потом о ней напишу.
Полный размер
www.drive2.ru
Установка биксеноновых линз Ford Focus 2 дорестайл — DRIVE2
Один знакомый очень и очень хотел установить линзы в фары, но лезть самому было страшно. Решил помочь, самому то не страшно, уже ведь не первый (фары Elantra ссылка тут) и даже не второй раз (фары Focus 3 ссылка тут).
Для начала определились с желаниями. Естественно маски в черный мат и нужны ангельские глазки. Посмотрев на размер отражателя в дорестайловой фаре поняли что очень хорошо подойдут по размеру 3′ линзы, такие и купили.
Полный размер
Линзы со встроенными глазками, причем с двойными. Мне конечно все эти глаза не очень по вкусу, но фары не мои и ездить не мне))) Хорошо хоть удалось отговорить от глазок дополнительных в секцию дальнего. Во первых по размеру они немного были меньше и любое крепление было бы заметно, а во вторых сами они желтые и со стороны выглядели бы полным колхозом.
Полный размер
Фары вроде как испанской сборки и обещалась не очень простая разборка и уже подумывал разрезать просто ножом по контуру, но к удивлению после нагревания феном подалось довольно легко. Нагревал сначала по всему краю немного а потом по чуть чуть шел с отверткой и отгибал края.
Полный размер

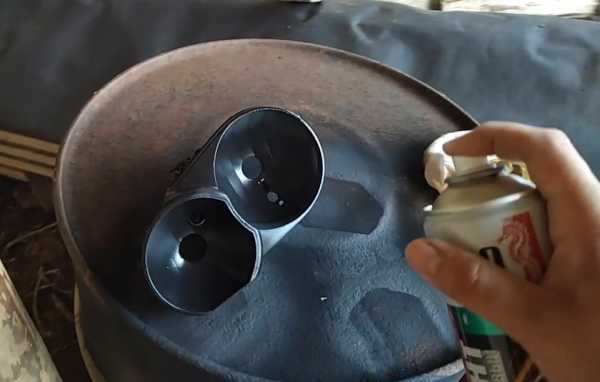

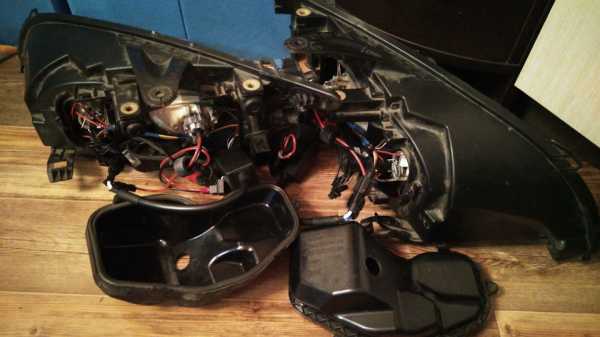

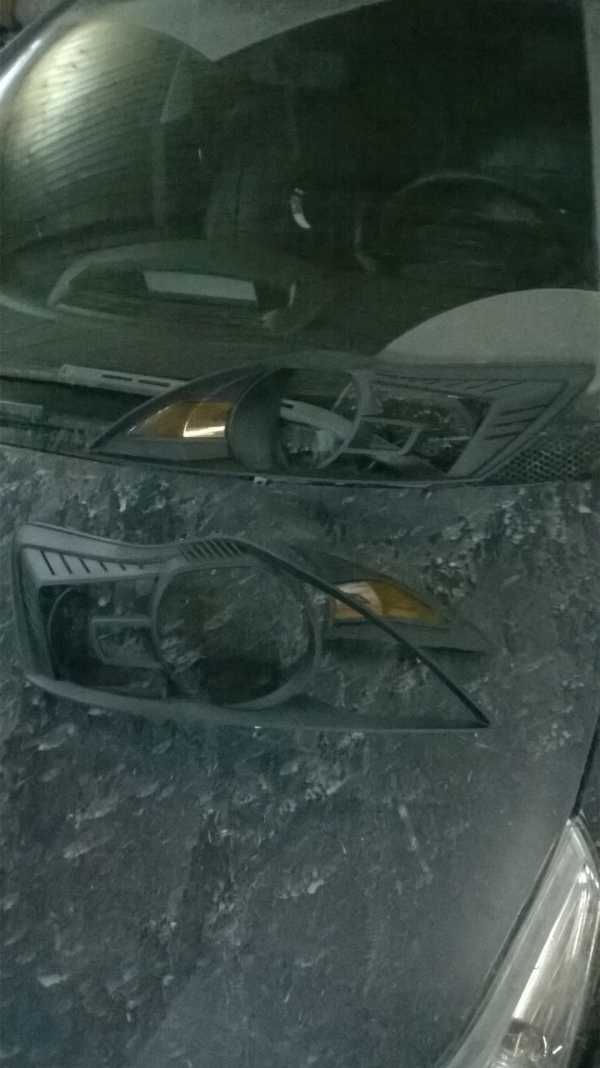

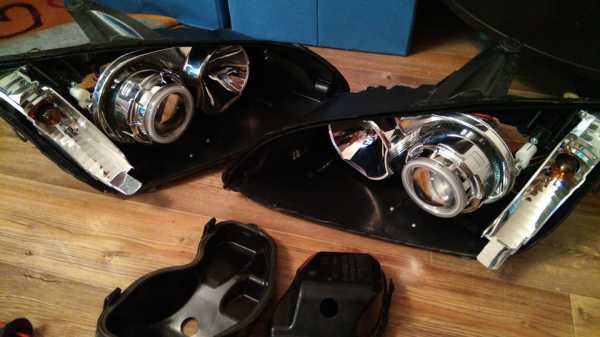

После разборки, первым делом покрасил маски в мат и оставил сохнуть, а в это время занялся проводкой и установкой самих линз. В комплекте переходники под все цоколи, по этому особых трудностей не возникло.
Полный размер

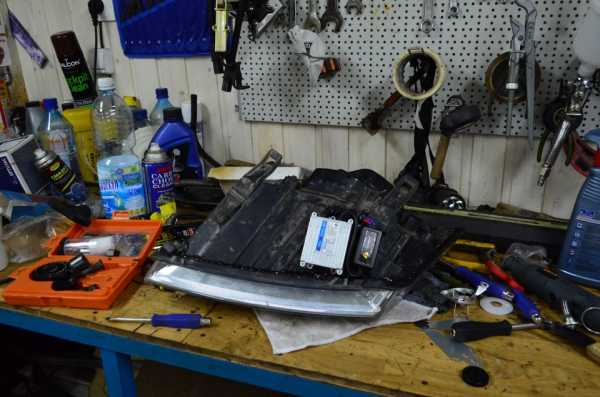

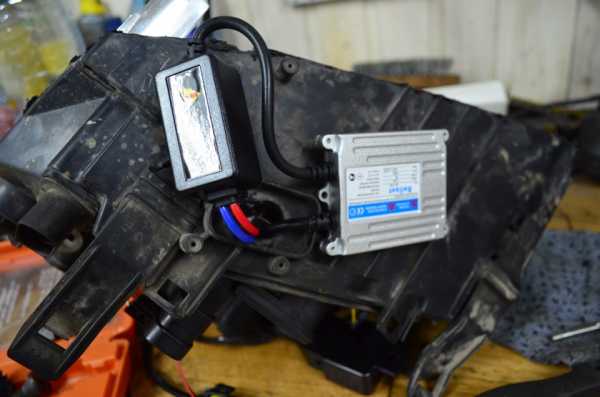

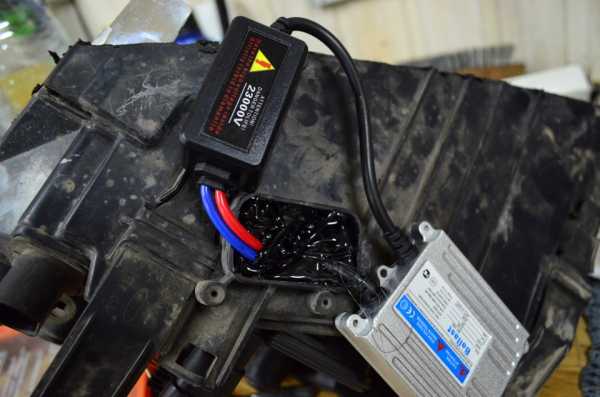

Блоки розжига закрепил снизу фар. Внутрь не помещались, да и снаружи охлаждаться будут лучше. Для плотной установки пришлось немного подрезать пластик.
Полный размер
Далее по проводке подключил все провода. Постарался сделать на фишках, единственное пришлось врезаться в провода дальнего чтобы напрямую подключить их к шторке линзы (в комплекте с линзами была коса для подключения к проводке, то тогда пришлось бы резать проводку в машине, а этого не хотелось) и к габаритам чтобы подключить ангельские глазки. Глазки кстати на линзах этих двойные.
Полный размер
Собирал все на герметик для фар и сушил феном. А на последок залил весь шов термоклеем по контуру. Первая мойка конечно все покажет, но уверен в шве почти на 99%)))
Полный размер
Полный размер
Ну и напоследок, глазки что остались в продаже, раз нам не пригодились. Кому надо пишите в личку
Полный размер
www.drive2.ru
Линзы мне в фары! :-))) — бортжурнал Ford Focus Wagon 2.0 2006 года на DRIVE2
Доброго всем дня! Заказал я себе линзы вот эти ru.aliexpress.com/item/Up…ens-Full/32229504879.html
Главное их достоинство то что они не пластиковые а металлические корпус в смысле)
Ну и приступаем к операции)

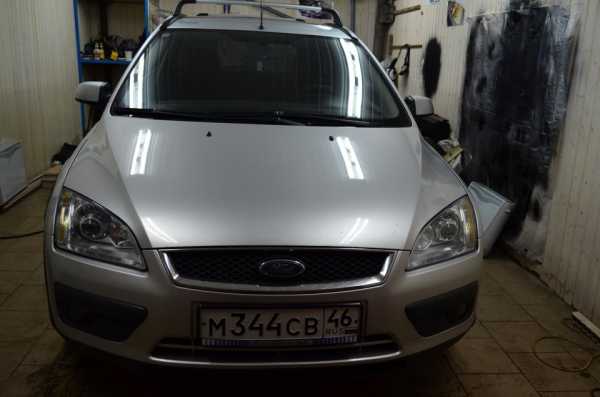

Снимаем фару

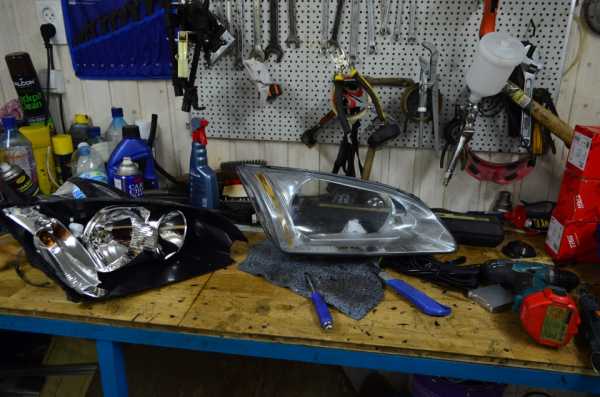

В операционной есть весь необходимый инструмент) ( да разбирать я решил варварским методом)
Вырезаем фару и разьединяем
Вырезаем отверстия внизу фары — для того чтобы не было вечно мешающих проводов — да и удобство демонтажа фары
Заливаем все это клеем из термопистолета
Получаем вот такой вот вид
Далее провода от переключения шторки дальнего света припаиваем к проводам дальнего света
Получаем вот такую вот мишуру внутри
Далее паяльником запаиваем шов от распила
И заливаем клеем (термопистолет)
Получаем вот такой вот вид
С другой фарой проделываем тоже самое

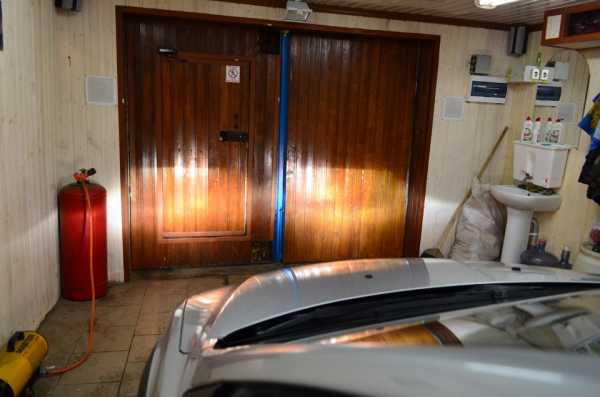

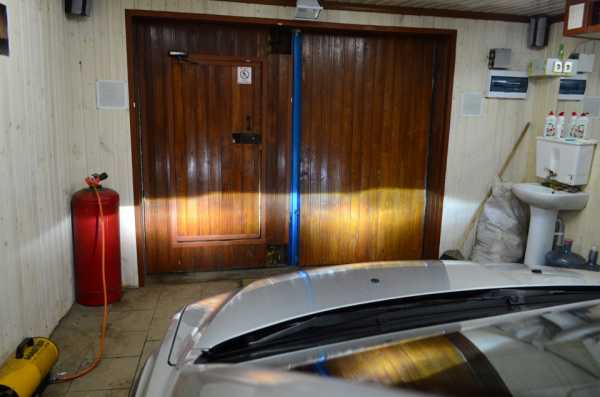

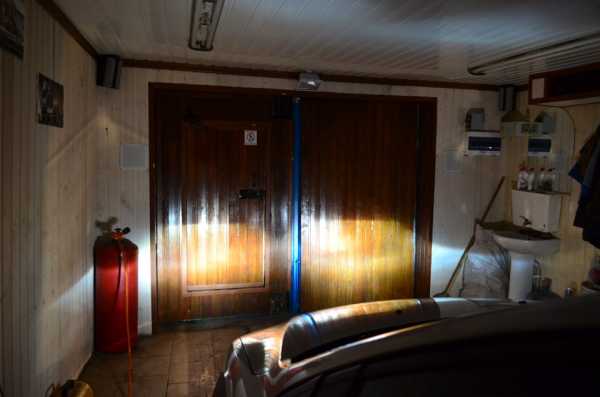

Ближний свет (с освещением в гараже)
Дальний свет (с освещением в гараже)
Ближний свет(в темноте)
Дальний свет(в темноте)
Сьездил купил лампы в дальний Osram Cool Blue 5000 к (чтобы не отличалось с ксеноном) и в габариты лампы на 4 светодиода типа SMD
Нравится 45 Поделиться: Подписаться на машину
www.drive2.ru
Прощай галоген или линзы в фары в Focus 2 — бортжурнал Ford Focus Sedan 2007 года на DRIVE2
Приветствую
После того как ездил с линзами на хэтче, ездить на галогене это глаз выколи (особенно в дождь и по трассе темной)
Ставить просто ксенон в наши дорестайл фары я даже не раздумывал ибо слепитшопздц, поэтому линзы.

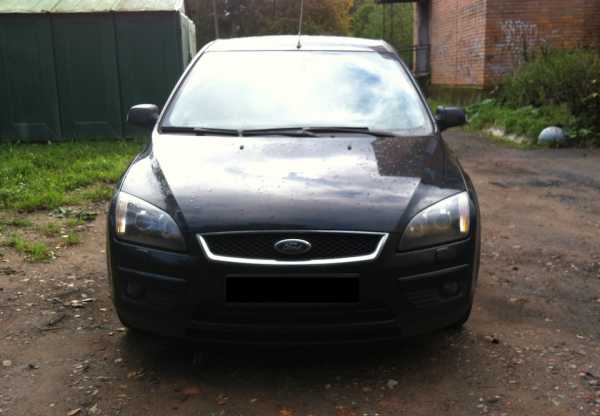

Снимаем фары
Полный размер
Разбираем (фен + маленькая отвертка), на две фары ушло 40 минут по разбору.
Получаем такой вид
Полный размер
Полный размер

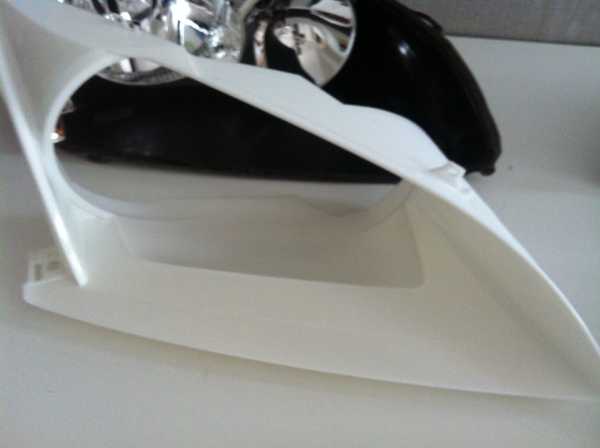

Хром оставлять не захотел, тк форд черный и маска черная смотрится куда лучше, на мой взгляд)
Как снять хром с пластика? Берем в хозтоварах «КРОТ», наливаем его в тазик чтоб окунуть пластик с фары в крота
Полный размер
Минут 30 времени, и весь хром сошел с пластика и получаем такой вид
Полный размер
Дальше черной краской (в моем случае была термостойкая), получаем такой вид
Полный размер
Идем дальше, линзы с али. Эти линзы ставит Rosmus(его клиенты да и он сам доволен ими)
На моем хэтче за год эти же линзы не выгорели(отражатель), а это главное.
Берем у меня на работе h2 4300K и слим поджиги. Ставим, собираем.
Полный размер

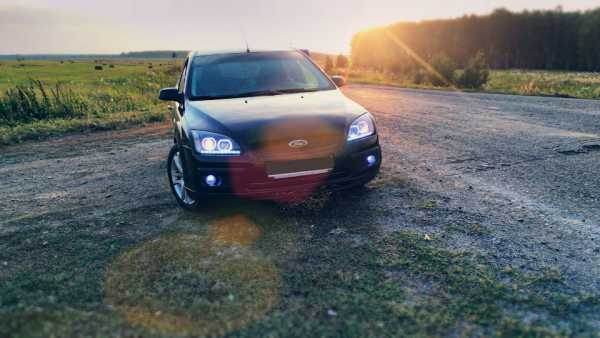

Ну и готовый вид на черном седане. Я доволен, светит очень классно! Что очень важно для меня и жены, которая время от времени берет авто)
Полный размер
UPD:
Вид ночью мокрая дорога.
Полный размер
Всем кто прочитал от и до респект))
Цена вопроса: 4 400 ₽ Пробег: 161000 км
