Замена свечного колодца — DRIVE2
При замене свечей, в свечных колодцах было обнаружено масло. В первом оно дошло до изолятора, и это сказывалось на неустойчивой работе мотора. Списав этот грех на транспортировку, масло было удалено и колодца и благополучно забыто… Через некоторое время проверив колодцы, ужаснулся, в 3х чисто, в 1ом масло.
Долго не думая, заказал уплотнители колодцев, когда пришли, скинул клапанную крышку, и заменил. Прокатавшись еще неделю, обнаружил масло. Так и ездил примерно пол года, убирая по утрам масло из колодца. В какой то момент, мне это надоело, исследуя колодец с помощью высоко-точного оптического прибора «глаз», было на ходу придумано, что колодец не что иное, как полая трубка. Решив заказать одну штуку, меня ждал дикий облом. Колодец и ГБЦ, по уверениям японских инженеров, являются неотъемлимыми частями друг друга. Поиски бу гбц, увенчались успехом. когда приятель из Москвы, предложил одну штуку за пЫво, через неделю посылка 24кг, приехала в Питер. И после, валялась несколько месяцев в багажнике. В это время я истерично донимал продавцов на предмет, хим препаратов, которыми можно ширнуть гбц, чтобы у нее не протекал приклеенный колодец… Наступил солнечный теплый летний день, я позвав на помощь друга, отправился в его гараж =) на пол пути выяснилось, что забыли ключи от гаража. Возвращаться плохая примета, забрав ключи, я ехал с неприятным осадком.

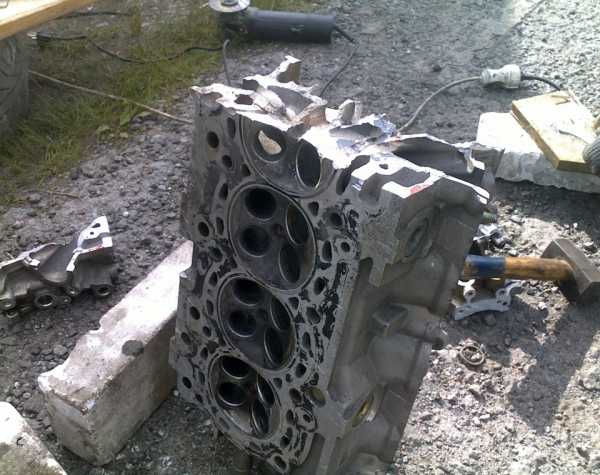

Из обломков головы мы извлекли 2 колодца, один с дыркой для воротка и весь кривой… это была первая неудачная проба.
а вот второй, был просто идеален:
Далее, предстояло извлечь колодец из головы стоящей на моторе, термин «разобрать», к этой голове применить ну ни было нельзя… а ведь порой очень хотелось. Находу придумали ацкый самодельный съемник для свечных колодцев, примерная схема
Но при помощи этого съемника и маленькой кувалды колодец вышел из головы
еще раз подтверждая тот факт, что японским инженерам верить на слово нельзя… и все в нашей жизни разбирается. жаль только, что не всегда собирается… но ведь тааааак хотелось, чтобы это был не тот случай…
С помощью высокотемпературного анаэробного герметик-клея (зеленого) колодец приклеился в голову. Остатки, обильного смазанного колодца стекли внутрь, ппришлось их атсасать трубочкой… блин гадость еще та.
А с моим колодцем оказалась замечательная вещь:
Если приглядется можно увидеть каплю от сварки на колодце, прессуя этот колодец в голову на заводе, в гбц, была создана канавка
со временем, температурными и ударными нагрузками, масло дырочку нашло, и потом тупо ее разъедало…
Производственный брак Toyota… Управляй мечтой.
www.drive2.ru
причины возникновения и как устранить течь
Хорошо известно, что двигатель и его системы имеют в своей конструкции различные сальники и прокладки, которые обеспечивают необходимое уплотнение в местах соединения отдельных деталей и элементов. Такое уплотнение позволяет герметизировать стыки, что исключает протекание моторного масла и других технических жидкостей.
При этом в процессе эксплуатации автомобиля владелец достаточно часто может столкнуться с тем, что масло все равно начинает подтекать. В ряде случаев смазка активно загрязняет двигатель снаружи, масло попадает в свечные колодцы, вытекает из-под масляного фильтра, текут сальники распредвала или коленвала и т.п.
Важно понимать, что утечки масла не только приводят к повышенному расходу смазочного материала и загрязняют ДВС, но и являются причиной различных сбоев, то есть влияют на работу мотора. Одной из таких распространенных неполадок принято считать проблему, когда обнаруживается масло в свечных колодцах. Далее мы поговорим о том, какая причина попадания масла в свечные колодцы, а также как устранить такую течь своими руками.
Читайте в этой статье
Масло в свечных колодцах: причина неисправности и возможные последствия
Отметим, что появление масла в области свечного колодца достаточно распространено на разных ДВС. Далее мы рассмотрим неполадку на примере 16-клапанных моторов, которые устанавливаются на отечественную модель Лада Приора.
Следует отдельно добавить, что такая проблема может возникнуть как на авто с пробегом, так и на практически новых экземплярах. При этом устранить данную неисправность следует незамедлительно, так как попадание масла в колодцы может привести к более серьезным осложнениям.
В том случае, если масло будет присутствовать в свечном колодце, тогда это приводит к размягчению резиновых элементов (изолятор свечей зажигния, высоковольтные бронепровода). В результате возникают пробои искры, пропуски зажигания по цилиндрам, двигатель плохо заводится, троит, теряет мощность. В дальнейшем могут выйти из строя различные элементы системы зажигания (катушка, свечи и т.д.)
Рекомендуем также прочитать статью о том, почему возникают пропуски зажигания. Из этой статьи вы узнаете о возможных причинах неисправности, а также о способах диагностики и решения данной проблемы.Такие сбои могут стать причиной того, что на приборной панели горит «чек» двигателя, мотору становится необходима постоянная компьютерная диагностика и сброс ошибок, не говоря уже о сниженном ресурсе самих свечей, ВВ проводов и других деталей.
Итак, вернемся к причинам. Начнем с того, что масло обычно попадает в свечные колодцы через неплотности в области прокладки крышки клапанов или через сальники свечных колодцев. На многих двигателях под клапанной крышкой для герметизации устанавливается резиновая прокладка, также в последнее время широкое распространение получили разные виды герметиков (анаэробные, силиконовые и т.п).
Зачастую протечки масла встречаются на ДВС, где клапанная крышка изначально посажена только на герметик. Другими словами, конструктивно установка прокладки из резины не предусмотрена самим производителем в целях упрощения и удешевления общей конструкции.
Постепенное высыхание герметика, ошибки при его нанесении, а также использование составов низкого качества приводит к тому, что такое уплотнение начинает течь, причем намного быстрее по сравнению с обычной прокладкой. Владельцы модели Приора отмечали случаи, когда масло в колодцах свечей появлялось даже на новых авто. Дело в том, что за время длительного простоя машины в автосалоне герметик успевал попросту рассохнуться.
Самостоятельное устранение течи масла в свечных колодцах
С учетом приведенной выше информации становится понятно, что для нормальной работы системы зажигания даже незначительную утечку, которая приводит к скоплению масла в области колодцев, нужно обязательно устранить. При этом не все водители знают, что делать, если масло в свечных колодцах. Давайте рассмотрим, как убрать масло из свечных колодцев и сделать такой ремонт своими руками.
Сразу отметим, что хотя данная процедура не является сложной, без определенных навыков все равно будет правильно обратиться в сервис и доверить автомобиль специалистам. Если же решать данную проблему самостоятельно, тогда понадобится:
- снять впускной коллектор;
- демонтировать кожух ремня ГРМ;
- снять ремень ГРМ;
- произвести снятие клапанной крышки;
- вынуть распредвал из постели;
Указанные работы позволят получить свободный доступ и полноценно убрать с элементов и поверхностей старый слой герметика, а также качественно нанести свежий состав. Отметим, что полностью убирать старый герметик нужно обязательно. Любые остатки могут нарушить последующую герметизацию деталей при помощи нового состава. В этом случае весь комплекс работ понадобиться проводить заново.
При этом снимать старый слой герметика необходимо аккуратно, то есть нельзя использовать острые твердые предметы или абразивы. Дело в том, что появление царапин и задиров на привалочных поверхностях может привести к тому, что даже после нанесения свежего герметика добиться герметичности после соединения частей не удастся.
В результате утечка масла будет продолжаться, может появиться дополнительный подсос воздуха и т.д. По этой причине старый герметик снимается химическими средствами-растворителями. Для этого используется ацетон, Уайт-спирит или обычный бензин. Небольшой кусок ткани смачивается в растворителе, после чего поверхность тщательно оттирается от старого герметизирующего состава.

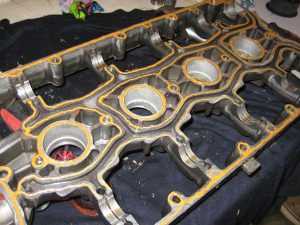

Затем на поверхность клапанной крышки наносится свежий герметик, после чего осуществляется обратная сборка. Что касается самого герметика, для этих целей оптимальным вариантом является анаэробный герметик. Во время сборки также важно учитывать порядок и момент затяжки болтов крепления при установке клапанной крышки.
Полезные советы
Как видно, замена герметика под клапанной крышкой не является сложной процедурой. Главными требованиями можно считать тщательную очистку старого слоя и правильное нанесение свежего герметика на поверхность.
Нанесенный слой должен быть ровным, не допускается прерывание. Также следует отметить, что составом для герметизации нужно обработать и стыки между соединениями свечных колодцев, предварительно удалив оттуда старый герметик.
Добавим, что указанные области, как правило, обильно покрыты герметизирующим составом, что потребует определенных усилий для полноценной очистки таких поверхностей. Для обработки соединений свечных колодцев используется специальный красный герметик, который можно приобрести в автомагазинах.
Если необходим ремонт только одного двигателя, тогда будет достаточно приобрести небольшой тюбик термостойкого герметика. О подборе лучшего герметика для двигателя можно также прочитать в нашей отдельной статье.
Следует отметить, что использование герметика в том случае, если клапанная крышка на конкретном ДВС установлена через резиновую прокладку, является нежелательным. В этом случае необходимо приобрести новую качественную прокладку, после чего производится проверка привалочных поверхностей. Далее новая прокладка крышки клапанов устанавливается на место, после чего клапанная крышка затягивается с учетом порядка и момента затяжки крепежей.
Что в итоге
- Как правило, решить проблему масла в свечных колодцах удается с минимальными финансовыми затратами. Даже если приобретать дорогостоящий профессиональный герметик, все равно цена небольшого тюбика остается вполне доступной.
После удаления масла из колодцев для восстановления нормальной работы двигателя может также потребоваться замена свечей зажигания и высоковольтных проводов. Причиной может быть то, что масло в колодцах достаточно быстро размягчает и повреждает резиновую изоляцию.
- Добавим, что на начальном этапе в ряде случаев менять свечи не обязательно, однако может возникнуть необходимость произвести отдельную очистку свечей зажигания. Только после удаления загрязнений и нагара силовой агрегат будет работать стабильно и ровно.
- Если в процессе нанесения герметика были допущены ошибки, тогда утечка масла может сохраняться и в дальнейшем. Например, анаэробные герметики затвердевают только в том случае, когда нет контакта с воздухом. Получается, если не удается достичь плотного прилегания поверхностей, тогда состав останется жидким и герметизации шва не произойдет.
Читайте также
krutimotor.ru
Масло в свечных колодцах почему появляется на что влияет и как удалить?
Масло в свечных колодцах – весьма распространенная проблема для Гранты. Эта «особенность» стала близкой многим грантоводам, так как каждая вторая машина сталкивается с этой бедой, из чего можно сделать вывод, что масло в свечных колодцах – болячка этой модели.
Для того чтобы понять, откуда берется масло в свечном колодце, нужно иметь определенное представление о механизме работы системы. Итак, свечной колодец – емкость, в которую устанавливается свеча. Задача свечи – воспламенять горючее, которое поступает через форсунки.
Для того, чтобы обеспечивалось бесперебойное воспламенение, свеча должна быть в надлежащем состоянии, а в колодце не должно присутствовать никаких примесей автомобильных жидкостей и прочей влаги. Наверняка, каждому знакомо выражение «свечи залило». Конечно, чаще всего данное выражение применяется при затоплении, не вызваном погодными условиями, однако свечи залить может так же и маслом, эффект будет одинаков – пропадет зажигание.
Причины появления данной неисправности
Основная причина, по которой свечные колодцы затопляются маслом – конструктивная ошибка инженеров Автоваза. В народе даже появились пословицы, согласно которым любой, кто хочет приобрести Приору с движком 1,6, должен быть морально готов к постоянным «плавающим» свечам.
Суть проблемы заключается в попытке упрощении конструкции, а именно – замены резиновой прокладки на герметик. Конечно, у герметика есть свои преимущества, однако его использование в рамках свечных колодцев подразумевает рассыхание, и как следствие – протечки. Кроме того, на многих СТО грешат некачественным герметиком, что только увеличивает вероятность рано или поздно обнаружить масло в колодцах свечей.
С точки зрения процесса работы двигателя, залитые свечи могут грозить недостатком масла, которое является жизненно необходимым. В условиях недостаточного количества смазки (которую осуществляет масло), могут нарушаться процессы работы распредвала и прочих составляющих частей. Так же не следует забывать, что масло обеспечивает нужную температуру, а его недостача может привести к её увеличению, что так же влияет на эксплуатацию.
Почему наличие масла вредно для работы свечей
Чтобы ответить на вопрос о том, почему масло в свечных колодцах приносит вред, опять же нужно обратиться к предназначению свечи – воспламенение. Стоит подключить логику, и станет понятным, что качественное воспламенение не возможно в условиях большого содержания жидкости.
Длительное нахождение свечи в масляной среде чревато возникновением свечного изолятора, что приведет к её недееспособности. Как итог – произойдет пробивка свечей.
Помимо отсутствия сбалансированной работы двигателя, которая будет постоянно давать о себе знать (движок неизбежно начнет троить), не стоит забывать об увеличении масляного аппетита. Конечно, благодаря конструктивным особенностям, Грантовский движок обладает и так неплохим аппетитом, в плане масле, однако если его потребление увеличилось – проверяйте свечи.
К слову, нормой считается потребление до 400 грамм на 1000 км. Чем активней стиль езды – тем выше показатель.
К чему может привести данная неисправность
Первое, что пострадает – выходная мощность. Если представить двигатель машины, как сердце – то вообразите, что один его «сердечных» клапанов перестал выполнять свою функцию. Получается, из 100 процентов мощности вы будете получать только 75, а то и меньше, так как на оставшиеся свечи будет ложиться повышенная нагрузка, которая рано или поздно так же выведет их из строя. Таким образом, неисправная работа свечей:
– увеличивает износ прочих составляющих двигателя
(Все то, на что влияет масло в свечных колодцах, так же подлежит проверке при ремонте).
– уменьшает технические показатели авто
Как определить наличие проблемы
Если вы не являетесь прожженным жизнью автолюбителем и словосочетания «троит двигатель» вызывают у вас легкое недоумение, единственно возможный способ проверить работоспособность свечей – посмотреть. При визуальном осмотре, свеча, которая долгое время находилась в масле, будет иметь характерный нагар (ее окончание будет полностью черным).
Если свеча провела немного времени в «бассейне», на её конце будет просто масло. Эти характеристики необходимо знать, так как чем дольше вы будете пользоваться авто с затопленными свечными колодцами, тем больше будет вероятности встать посреди дороги, в недоумении о том, почему же авто не едет дальше. Определить, что в свечном колодце масло, так же можно по увеличению времени запуска двигателя.
Пара слов о решении проблемы
Для того чтобы ответить на вопрос о том, как удалить масло из свечного колодца, нужно понимать процесс разбора верхней части двигателя.
Итак, первое, что необходимо – вооружиться комплектом инструментов, которые помогут провести вскрытие. К ним относятся:
– ключ на 10

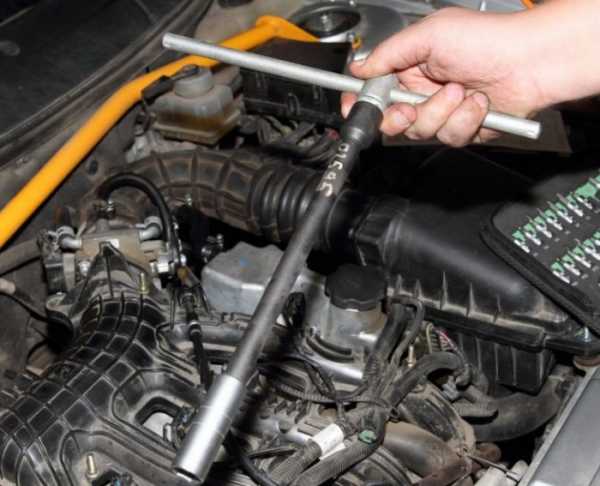

– свечной ключ (либо торцевая головка)
Первым делом необходимо снять впускной коллектор. Он освобождает нам дальнейший путь, а именно путь к кожуху ремня ГРМ, который необходимо снять, впрочем, как и сам ремень. Теперь наступает самый интересный момент – нужно снять крышку клапанов, которая в нашем случае – основная причина появления масла в свечных колодцах. Именно отсутствие её герметичности позволяет маслу подтекать, заставляя свечи сопливить.
Не стоит сразу начинать «вгрызаться» в старый герметик, в попытке его убрать. Для начала проведите визуальный осмотр – возможно, он поможет найти причину (место, в котором герметичность была нарушена).
Важно!!! Никогда не пытайтесь убрать герметик с крышки клапанов при помощи жестких физических усилий – вы можете повредить её края, что, в свою очередь, приведет к вероятной разгерметизации. В худшем случае – вам придется менять крышку, но это уже совсем другая история, которая потребует от вас гораздо больше финансовых вложений, чем очистка старой крышки.
Варианты очистки:
– ацетон
– вайтспирит
– бензин
(варианты расположены в порядке процента эффективности очищения)
После удаления, можете смело промазывать края герметиком (не стоит скупиться на его приобретение), далее производится сборка деталей воедино.
Что касается количества герметика – для крышки клапанов Лады Гранты вполне будет достаточно одной упаковки.
Для очищения самих колодцев, разумнее всего пользоваться вайтспиритом, который неплохо обезжиривает.
Важно!!! Если речь идет о предыдущих моделях с 1,5 движком, для процесса ремонта понадобится прокладка, которая служит вместо герметика.
Какие выбрать свечи для Гранты
Если вы решили перестраховаться и оснастить своего коня новыми свечами, перед вами встанет выбор производителя.
Как показывает практика, большинство Грантоводов пользуются оригинальными – они являют собой качественный продукт, который вполне способен выдержать все нагрузки. На втором месте по популярности стоит знаменитый бренд НЖК, чьи свечи активно используются для установки во многих авто зарубежного производства. Что касается выбора – в рамках эксплуатации Гранты вы не почувствуете особой разницы, поэтому можно смело брать отечественный товар, который, к слову, намного приятней в цене.
О чем еще нужно знать
Большинство автовладельцев, при ремонте делают одну большую ошибку – они забывают о свечах. Как мы помним, свеча в подтопленном колодце будет иметь два состояния:
– в масле
– в нагаре и в масле
Как можно догадаться, излишки, скопившиеся на свече, имеют негативное влияние на её работу, поэтому первостепенно важно очищать свечу, перед её повторным использованием. Для очистки можно использовать «очиститель карбюратора», который хорошо убирает ненужные нам отложения.
Поскольку данная болячка является особенностью конструкции Гранты, бытует мнение, что вскрывать двигатель следует только в случае капитального падения компрессии. От части, это оправданно, так как при отсутствии каких-либо серьезных изменений в работе авто, это будет означать маленькое количество масла в колодках, которое может повлиять только на уменьшение срока службы свечи.
Дополнительная информация
Не стоит забывать о том, что производитель настоятельно рекомендует менять свечи каждые 30 тыс. км. Для достижения наилучшего эффекта, после завершения удаления масла из свечного колодца, желательно продуть его. Это позволяет устранить различные составляющие, которые могут повлиять на дальнейшую дееспособность (грязь, пыль, остатки материи ткани).
Таким образом, если вы обнаружили неисправность вашей Гранты, в виде залитых свечей – не отчаивайтесь! Эта проблема решается при помощи небольших затрат и прямых рук. Главное – не стоит запускать проблему. При своевременном решении неприятностей, вызванных отсутствием необходимой герметичности, она не привнесет никаких последствий в состояние машины.
ВИДЕО cлабые места Лада Гранта
la-granta.ru
Попадание масла в свечные колодцы: причины и способы устранения
Обычно попадание машинного масла в свечные колодцы не вызывает у автомобилистов особых опасений. Но статистика говорит, что, в большинстве случаев, есть причины опасаться за стабильную работу двигателя, поскольку масло в свечных колодцах находиться не должно.
Есть несколько возможных причин того, почему масло попадает в свечные колодцы, и на это может влиять несколько нюансов, которые следует рассматривать отдельно. Чтобы не пришлось отвезти автомобиль на станцию техобслуживания, можно попытаться решить эту проблему, не прибегая к услугам специалистов.
Для этого сначала нужно определить, почему масло попало не по назначению. Если вдруг обнаружилось, что автомобильные свечные колодцы в масле, то сразу нужно отследить причину, чтобы отвратить негативные последствия.
Содержание статьи
Чем угрожает масло в свечных колодцах?
Как правило, эта проблема возникает чаще в старых автомобилях, чем в новых. Если свечи в масле, причины этого могут быть связаны с тем, что больше всего страдают авто, которые имеют достаточно большой пробег. Если при замене свечей или при их ревизии обнаружились следы масла, то это, скорее всего, свидетельствует о плачевном состоянии прокладок, которые порядком износились.
Старые автомобили, как правило, требуют замены большого количество прокладочных элементов, не только прокладок под свечами, и хотя некоторые автомобилисты считают, что эксплуатировать автомобиль в таком состоянии можно, практика все же показывает, что проблемы с прокладками нужно решать как можно быстрее, иначе это скажется на сроке эксплуатации всей системы автомобиля в целом.
Впоследствии наличие масла в свечных колодцах может привести к тому, что изоляция высоковольтных проводов, которая обычно состоит из резины, размягчается или будет разъедена присадками, а возможно даже основой масла (если изоляция некачественная), что кроме загрязнения проводов может также привести к замыканию и пробоям электроцепи.
В данном случае пробивание тока может повредить и другие устройства автомобиля, что кроме неприятных ударов электрическим током грозит также отказом некоторых систем, в том числе электрифицированных или тех, функционирование которых зависит от жидкостей внутри. Кроме этого проблема может усугубиться тем, что сами свечи со временем станут непригодными, а их срок эксплуатации может сократиться. Поэтому масло попавшее под свечи не только заставит менять водителя прокладки, но также может привести к постоянной необходимости замены свечей. Чтобы этого избежать, нужно предотвратить дальнейшее попадание масла к свечам.
Как самостоятельно убрать подтекание масла в свечные колодцы?
Для того, чтобы самостоятельно предотвратить попадание масла под свечи, достаточно будет нескольких элементов. Дальнейший ремонт рассмотрен на примере автомобиля Lada Priora.
Во-первых, нужно запастись несколькими прокладками для крышек клапанов и уплотнителями. Нужно будет также использовать смазку, наподобие ВД-40, очиститель двигателя и сальники. Для свечных колодцев ремонт всегда стоит проводить в помещении с нормальными температурными условиями — без сквозняков и ветра, чтобы предотвратить попадание на рабочие поверхности пыли и других загрязнителей.
Есть несколько главных поочередных этапов ремонта:
1. Сначала нужно снять клапанную крышку, ресивер. Коллектор при этом необходимо прикрыть, а также изолировать все отверстия, чтобы предотвратить попадание посторонних деталей и загрязнения в узел.
2. После нужно снять зажигание и демонтировать вентиляционную трубку картера. Затем следует отвинтить кронштейн под форсункой и снять крышку блока.
3. Стоит проверить гидротолкатель, надавливая на него, — он должен прижаться при нормальном усилии. Кулак распредвала при этом должен быть направлен тылом.
4. Дальше начинается этап демонтажа свечных колодцев — для этого предназначен специального рода съемник, который вставляется в колодец, а после затягивания гайки позволяет его демонтировать.
5. Далее следует основной этап — замена уплотнителя.
Собирание системы происходит по обратному алгоритму, при этом старые герметики и смазывающие жидкости нужно убрать из подшипникового корпуса, а кулаки вала нужно смазывать свежей смазкой.
Стоит отметить, что при отсутствии опыта такого ремонта не стоит пытаться проводить его самостоятельно, особенно, если нет навыков владения инструментами.
В этом случае стоит обратиться в ближайший автосервис, где подобные манипуляции проведут буквально за несколько часов, но зато гарантируют отличное качество ремонта.
Таким образом автомобиль еще длительное время будет служить своему владельцу, свечи зажигания и прокладки в колодцах не будет нужды менять слишком часто.
avtotehnar.ru
Надоело сушить свечной колодец 3-го цилиндра — бортжурнал УАЗ Pickup 2012 года на DRIVE2
Последний год стал часто «троить» двигатель.
И всегда не работал третий цилиндр.
Причина проста — постоянно присутствует вода, независимо от погоды и времени года.
Раньше бывало подергает и перестанет, а с недавних пор стало просто невозможно.
Снял все катушки, давлением воздуха просушил колодцы. Из колодца третьего цилиндра вылетело ОЧЕНЬ много воды — мутной, белой и с пеной.
Брызги во все стороны
Выкрутил все свечи и сравнил что с каждой происходит.
Свечи по порядку
В порядке только первая свеча. Остальные — постоянно находятся под воздействием внешних факторов. Третья свеча — показательная. Обращаю внимание — даже конец электрода отгнил и остался в резинке свечного ключа (еле потом выковырял). С точки зрения подачи искры — все свечи в рабочем состоянии. Установлены были на ТО-40000.
Отвлекусь — пришел помощник ко мне и нашел самое теплое место 🙂
Помощник
Решил обратно родные свечи не ставить, хотя у меня уже за все ТО насобиралось около 12 шт. свечей б/у. Чистых и красивых 4 шт. вполне реально выбрать можно. Но решил установить другие — завалялись у меня 8 шт. свечей из США, когда-то покупал два комплекта на V6. Тогда так и не пригодились, 4 шт. товарищу подарил на Фокус, 8шт. уже лет пять в гараже на полке лежали.
Сравнение
Только на американской свече нет шайбы и есть конус в конце резьбы.
Не знаю, подойдут свечки или нет, пока решил их поставить и пару дней погонять. Там посмотрим.
Но это все — только начало перед основной моей целью устранить «троение» двигателя.
На новых свечках и сухих колодцах двигатель работает ровно. Вот и попытаюсь сохранить это надолго.
Взял большой кусок резины (техпластина 8 мм толщиной), вырезал прямоугольник и разместил его над всей клапанной крышкой двигателя. Держится на одной гайке, думаю особо мешать на ТО не будет.
Никаких новых дырок нигде не делал, все осталось заводское. Пластину легко убрать.
Накрыл вот так
Ну и конечно проверил как будет работать. При включении дворников с омывайкой — не капает, а течет!
наглядно
Конечно, при установке катушек я намазал обильно уплотнительные кольца смазкой для препятствия попадания влаги в колодцы, но так будет надежнее.
Осталось убедится что резиновая пластина не повлияет на перегрев двигателя.
P.S. Не знаю как повернуть последнюю фотографию…
www.drive2.ru
Масло в свечных колодцах: причины и способы устранения. Замена сальников свечных колодцев
У «десяток», по сравнению с собратьями, есть масса отличий, которые заключаются в конструктивных особенностях двигателя. Кроме конструктивных есть и другие, более неприятные отличия, которые касаются неисправностей присущих десятому поколению ВАЗ.
Так одной из «больных мест» десятого поколения можно считать появление масла в свечных колодцах, которое попадает в эти места по большому счету из-за проблем с уплотнителями. В этой статье мы поговорим о том, почему это происходит, откуда масло в свечных колодцах и как это исправить.
Почему масло в свечных колодцах?
Как я уже говорил, конструктивной особенностью двигателей 10-го поколения является плохое уплотнение крышки клапанов, через которую собственно и происходит заброс масла в свечные колодцы. Особенность моторов десятого поколения объемом 1,5 литра заключается в том, что направляющие трубы (стаканы) имеют уплотнительные кольца, 1.6-литровые движки лишены этой особенности по той причине, что у них колодец является частью ГБЦ. Съемные стаканы также встречаются на моделях ВАЗ 2110-12, которые выпускались после 2002 года.
Чем это грозит?
Если ничего не предпринимать, то свечные колодцы в масле, по цепочке очень скоро вызовут ряд неприятных событий. Так из-за воздействия масла на резиновые изоляторы ВВ-проводов со временем может произойти пробой, который приведет к нестабильной работе двигателя, а также к необходимости чаще менять свечи зажигания.
Как решить проблему?
В большинстве случаев решение проблемы с маслом, попадающим в свечные колодцы на двигателях объемом 1,6 литра, заключается в том, чтобы снять крышку клапанов, добавить качественного герметика и установить крышку обратно. Если же у вас 1,5-литровый мотор, но вы также обнаружили масло в свечных колодцах, то в данной ситуации проблема в большинстве случаев связана с износом сальников, их еще называют прокладками или уплотнителями. Уплотнительные кольца установлены в верхней и в нижней части свечных колодцев, в каждом стакане по 2 сальника, то есть всех получается 8. Решение проблемы состоит в том, чтобы удалить масло из колодцев, затем следует замена сальников свечных колодцев.
Как происходит замена сальников колодцев на ВАЗ 2110?
Принцип примерно следующий. Снимается клапанная крышка вместе со всем, что может препятствовать работе, далее достаются колодцы. Производится очистка и замена сальников свечных колодцев. Весь процесс довольно сложный, поэтому на выполнение данной работы уходит от трех до пяти часов, в зависимости от ваших умений.
Главной проблемой данной процедуры считается съемник, который необходимо изготовить или купить. Съемник свечного колодца представляет собой шпильку (примерно 15 см длинной), кусок шланга диаметром 2,4 см, несколько подходящих шайб (максимально близкие по диаметру к свечному колодцу) и 3 гайки. Сборка съемника: первой на шпильку одевается шайба, после идет шланг, затем снова шайба, в конце втулка и гайки завершают конструкцию импровизированного съемника.
Работает съемник по следующему принципу: когда вы затягиваете гайку шланг сжимается и начинает «распирать» колодец. Приложив небольшое усилие, достаем свечной стакан целиком.
Главное проследить, чтобы сальники свечных колодцев правильно встали на свое место, также следует убедиться в том, что клапанная крышка встала на свое место.
Более подробно о том, как заменить сальники свечных колодцев на ВАЗ смотрите в этом видео
vaz-remont.ru
Ввертыш(футорка) в свечной колодец — бортжурнал Renault 19 project 1992 года на DRIVE2
Давно както при замене свеч накосячил и криво закрутил свечу 2го цилиндра.Шла очень туго но всеравно её затянул. Производя время от времени чистку свеч боялся её трогать. Но открутил и ничего плохого.Случилось всё после 15го если не больше. и вот в один момент еду по долгобродской останавливаюсь на светофоре, в районе военного кладбища, и грохот откуда не возьмись и звук как в мотоцикле без свечи, все пешеходы от страха поразбегались. Надеялся как на самое хорошее(прорыв глушителя) так и на самое плохое ( что поршень сказал привет и вылез наружу). Открываю капот и вижу картину маслом, свеча болтаеться на проводе. Про»»авшись посреди города с этой свечкой и прочитав что решение временное это кусочек тряпочки подложил и поехал домой. И вот наконецто спустя неделю руки дошли устранить поломку с помощью футорки любезно выточеной моим коллегой на работе. Материал брал латунь, но подойдет и другой цветной металл.
Взято из просторов паутины
Полный размер
Вот он
Полный размер

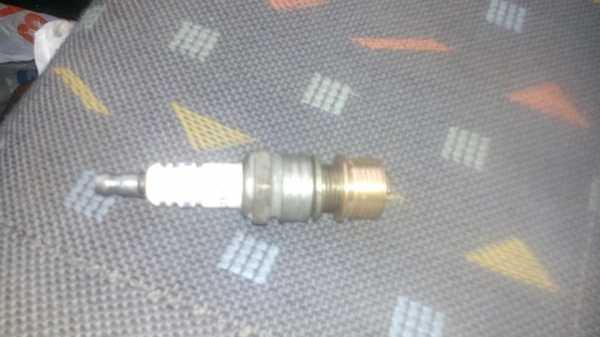

вот таким образом в итоге все выглядет
Вооружившись разверткой на 16. А также двумя мечиками М18 x 1.5 а также банкой литола принялся за дело.
Полный размер
Приспособы

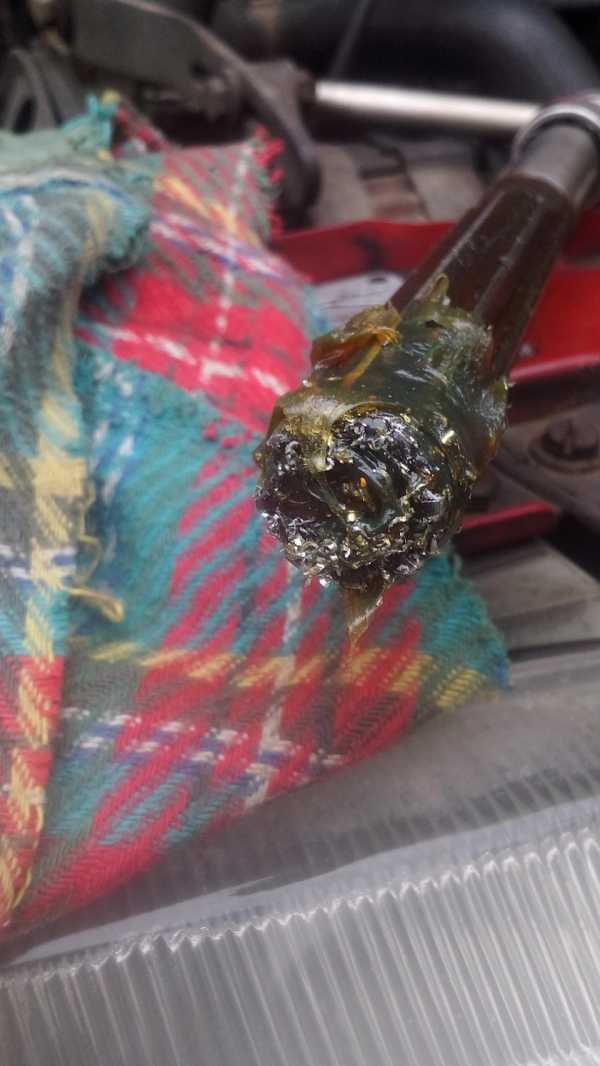

Развертку обильно смазываем литолом. Для того чтоб стружка оставалась а нем а не сыпалась в ГБЦ.
Полный размер
Вот мой помощник. Ни одна стружка не пройдет мимо)
За полтора часа закончив эту мучительную работу. Резьбу на ввертыше обезжирил и в ГБЦ . Капнув на резьбу футорки супер клея( по сути он там и не нужен так как со временем прикипит намертво она. Перед тем как вкручивать всё это дело прокрутил мотор пару раз что если что и попало то вывалилось.
Полный размер
Вот готовый результат. Урааа резьба есть
Работа не сложная но время много занимает так как после каждого прокрута приходиться доставать развертку и мечик и вытирать а затем снова намазывать.
