Volkswagen Golf II | Регулировка карбюратора Pierburg/ Solex 2Е3

3.1.12.4. Регулировка карбюратора Pierburg/ Solex 2Е3
ОБЩИЕ СВЕДЕНИЯ

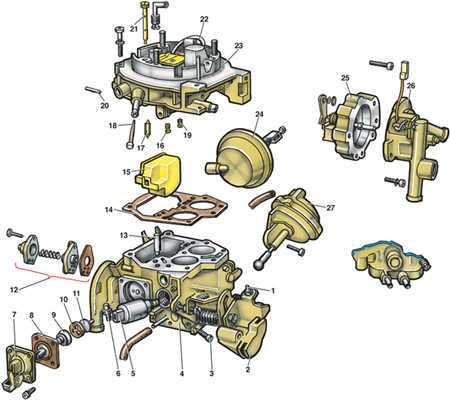

Детали карбюратора Pierburg/ Solex 2E3
1 – винт регулировки частоты вращения пуска двигателя;
2 – рычаг;
3 – винт регулировки качества (состава) смеси;
4 – корпус карбюратора;
5 – электромагнитный клапан;
6 – упорный винт;
7 – крышка ускорительного насоса;
8 – диафрагма насоса;
9 – пружина;
10 – седло клапана;
11 – клапан ускорительного насоса;
12 – экономайзер мощностных режимов;
13 – распылитель ускорительного насоса;
14 – прокладка крышки карбюратора;		 15 – поплавок;
16 – главный топливный жиклер первой камеры;
17 – игольчатый клапан;
18 – фильтр;
19 – главный топливный жиклер второй камеры;
20 – ось поплавка;
21 – жиклер холостого хода;
22 – трубка экономайзера;
23 – крышка карбюратора;
24 – пневмопривод воздушной заслонки;
25 – автоматическое пусковое устройство;
26 – крышка пускового устройства;
27 – пневмопривод дроссельной заслонки второй камеры

Если при разборке карбюратора снимается экономайзер 12 мощностных режимов, его нужно заменить.

Проверка электромагнитного клапана

Для того чтобы проверить исправность электромагнитного клапана 5, нужно отсоединить от него провод. Подсоединить к клапану провод, второй конец которого подсоединен к положительной клемме аккумуляторной батареи. При этом должен раздасться треск. Если этого не произойдет, значит клапан неисправен и его нужно заменить.

Регулировка зазора воздушной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять крышку 26 пускового устройства.
2. Открыть дроссельную заслонку первой камеры и повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) воздушной заслонки так, чтобы винт 2 регулировки частоты вращения пуска упирался в самый высокий выступ кулачка.
3. Через отверстие 1 отверткой передвинуть тягу пневмопривода воздушной заслонки до упора. Измерить зазор между воздушной заслонкой и горловиной, он должен быть 2,0±0,1 мм. Зазор можно измерить сверлом 2 диаметром 2 мм. Если зазор отличается от указанного, нужно вставить в отверстие 1 отвертку и, поворачивая регулировочный винт, отрегулировать зазор.

Регулировка ускорительного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять карбюратор.
2. Снять крышку карбюратора, заполнить топливом поплавковую камеру и установить крышку карбюратора.
3. Повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) так, чтобы он не касался винта 2.
4. Поставить под карбюратор мерную мензурку с воронкой.
5. Удерживая кулачок 1 в этом положении, плавно повернуть дроссельную заслонку первой камеры от упора до упора 10 раз, затрачивая на каждый ход 1 с и выдерживая затем паузу в 3 с, приводя этим в действие ускорительный насос.
6. Измерить количество топлива в мензурке и разделить на 10. Получится количество топлива, которое подает ускорительный насос за один цикл. Это значение должно составлять 1,0±0,15 см
3.
7. Если полученная величина отличается от указанной, нужно отрегулировать производительность ускорительного насоса. Для этого ослабить затяжку винта 1 и повернуть кулачок 2. При повороте кулачка в сторону «А» производительность насоса увеличивается, в сторону «В» – уменьшается. Затянуть винт 1 и законтрить краской.

Проверка автоматического пускового устройства

Для проверки автоматического пускового устройства нужно отсоединить провод устройства от соединительной колодки. Подсоединить к проводу устройства лампу. Второй провод от лампы подсоединить к положительной клемме аккумуляторной батареи. Лампа должна гореть. Если лампа не горит, пусковое устройство неисправно и его нужно заменить. Следует обратить внимание, чтобы метки на крышке и корпусе пускового устройства совпадали.

Регулировка приоткрывания дроссельной заслонки второй камеры

1 – рычаг дроссельной заслонки;

2 – упорный винт;

3 – упор;

стрелкой показан деревянный стержень

Положение дроссельной заслонки отрегулировано на заводе-изготовителе, и в процессе эксплуатации регулировка не требуется. Если регулировка была нарушена, ее можно восстановить следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Полностью открыть дроссельную заслонку первой камеры и зафиксировать в этом положении деревянным стержнем.
2. Повернуть рычаг 1 так, чтобы дроссельная заслонка второй камеры закрылась. Заблокировать рычаг 1 резинкой, как показано на рисунке
3. Вывернуть упорный винт 2, чтобы он не касался упора 3.
4. Завернуть винт 2 до касания с упором 3 и затем завернуть его еще на четверть оборота (90°). Законтрить винт 2 краской.
5. Снять резинку и вынуть деревянный стержень. Обе заслонки должны быть закрыты.
6. Измерить внутренний «А» и внешний «В» зазоры. Зазор «А» должен составлять 0,4±0,1 мм, зазор «В» 1,0±0,1 мм.
7. Если зазоры отличаются от указанных, отрегулировать их, подгибая концы вилки рычага 1.

Проверка пневмопривода воздушной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять воздушный фильтр.
2. Запустить двигатель и оставить работать на холостом ходу.
3. Рукой плавно закрывать воздушную заслонку до момента, когда почувствуется заметное сопротивление. В этот момент зазор между воздушной заслонкой и горловиной должен быть приблизительно 4 мм.
4. Если сопротивления не чувствуется, проверить вакуумные шланги – нет ли в них трещин.
5. Если шланги целые, подсоединить к пневмоприводу вакуумметр и вакуумный насос. Создать в пневмоприводе разрежение 300 мбар. Если пневмопривод исправен, разрежение не должно падать в течение 2 мин. Если разрежение падает, значит пневмопривод негерметичен и его нужно заменить.

Проверка пневмопривода дроссельной заслонки второй камеры

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоединить к пневмоприводу вакуумметр и вакуумный насос.
2. Создать в пневмоприводе разрежение 50 мбар. Если разрежение не падает в течение 2 мин, пневмопривод герметичен. В противном случае пневмопривод заменить.

Регулировка частоты вращения пуска двигателя

1 – кулачок воздушной заслонки;

2 – винт регулировки частоты вращения пуска двигателя

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и отрегулированной частотой вращения холостого хода в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять воздушный фильтр и отсоединить вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л).
2. Подключить к двигателю контрольный тахометр.
3. Запустить двигатель и приоткрыть дроссельную заслонку первой камеры до получения частоты вращения коленвала примерно 2500 мин-1.
4. Повернуть кулачок 1 до упора. Затем повернуть дроссельную заслонку так, чтобы регулировочный винт 2 упирался на второй по высоте выступ.
5. Проверить по контрольному тахометру частоту вращения двигателя, она должна составлять 2000±100 мин-1. Если частота вращения отличается от указанной, отрегулировать ее винтом 2.

Регулировка частоты вращения холостого хода

Регулировочные винты

1 – винт регулировки количества смеси;
2 – винт регулировки качества (состава) смеси;
3 – обогревающий элемент;
4 – электромагнитный клапан;
5 – пневмопривод воздушной заслонки;
6 – автоматическое пусковое устройство

Регулировку производят на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моментом зажигания в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отключить все потребители энергии (фары, вентилятор, магнитолу и т. д.).
2. Отсоединить от воздушного фильтра шланг вентиляции картера и заглушить его.
3. Подсоединить контрольный тахометр и газоанализатор.
4. Повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) так, чтобы он не касался винта 2.
5. Регулировочным винтом 1 количества смеси отрегулировать частоту вращения в пределах 800±50 мин-1.
6. Регулировочным винтом 2 качества (состава) смеси установить уровень содержания окиси углерода (СО) в отработавших газах 3,0±0,5%. Проверить и при необходимости восстановить содержание СО в отработавших газах.

automn.ru

PIERBURG 2E3 — Автоматика пуска и прогрева — Системы питания и зажигания двигателя. — Golf2club.com

Выкладываю результаты недавно обещанной домашней работы. Надеюсь, это кому-нибудь пригодится. Прошу прощения за стиль пера : ) Буду благодарен за любые поправки и комментарии.

1. Расположение основных узлов системы автоматики холодного пуска и прогрева на карбюраторе Pierburg 2E3.

2. Настройка. Откручиваем 3 винта крепления крышки ВЗ

3. Снимаем крышку ВЗ

4. Внутри крышки находится биметаллическая пружина. Одним концом она закреплена на оси крышки ВЗ, на другом находится свёрнутый паз квадратного сечения. В этот паз входит рычаг поводка, который находится в основном корпусе ВЗ, на карбюраторе

Когда ОЖ нагревается, под воздействием тепла пружина разворачивается (примерно на ¼ оборота) и поворачивает поводок ВЗ, а он, в свою очередь, открывает ВЗ, обедняя богатую смесь. На ХХ ВЗ полностью открывается.

5. На этой же оси находится зубчатый сектор. Это пластина, у которой по контуру нанесены зубцы (правильнее сказать «ступеньки»), в которые упирается винт повышенных оборотов ХХ. Зубчатый сектор регулирует положение дроссельной заслонки 1-й камеры. Если винт упирается в самую верхнюю ступеньку, ДЗ открыта полностью. В это же время ВЗ закрыта частично или полностью. В таком положении прогревочные обороты наиболее высокие и смесь – богатая.

На нижнем рисунке схематично изображены винт повышенных оборотов ХХ (А), зубчатый сектор (В) и рычаг(поводок : ) ВЗ (С). Винт вкручен в кронштейн, находящийся на одной оси с ДЗ. Поводок ВЗ управляется биметаллической пружиной.
В начале прогрева винт упирается в самую высокую ступеньку сектора (ДЗ открыта), а поводок(рычаг : ) максимально прикрывает ВЗ.
По мере прогрева спираль раскручивается и поворачивает поводок против часовой стрелки. ВЗ открывается чуть больше. Поводок поворачивает сектор, винт переходит на вторую ступеньку (на рисунке). ДЗ чуть прикрывается. Обороты уменьшаются, смесь обедняется.
В конце прогрева ВЗ открыта полностью, ДЗ прикрыта, устанавливаются обороты ХХ

6. На 3-х нижних фото изображено положение ВЗ в зависимости от положения поводка.

Поводок вертикально, ВЗ полностью закрыта. (Не должно вводить в заблуждение расположение ВЗ на снимке под некоторым углом – воздушный канал при этом перекрыт полностью)

Поводок немного повёрнут против часовой стрелки, ВЗ приоткрыта.

Поводок повёрнут на 90 град. ВЗ полностью открыта.

7. Расположение узлов для регулировки пускового зазора ВЗ

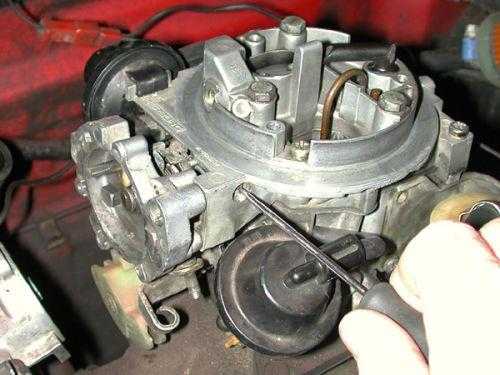

Чтобы правильно отрегулировать зазор ВЗ, нужно при снятой крышке ВЗ отвести вниз кронштейн ДЗ с винтом регулировки повышенных оборотов ХХ, затем повернуть поводок ВЗ по часовой стрелке до упора (он должен встать в вертикальное положение), тем самым повернув зубчатый сектор таким образом, чтобы можно было упереть регулировочный винт в самую высокую ступеньку зубчатого сектора.

8. Затем маленькой шлицевой отвёрткой нужно упереться в винт пулл-дауна, который находится в отверстии над вакуумным механизмом открывания ДЗ 2-й камеры(на фото внизу). Отвёрткой слегка вдавить винт до упора. В таком положении зазор ВЗ должен составлять 2мм для двигателяля 1,3 МН. Если зазор отличается от указанного, отрегулировать его, вращая винт отвёрткой. Для удобства замера зазора, можно использовать сверло 2мм.

9. Правильное подключение Пулл-дауна

Для того, чтобы снять и установить пулл-даун, нужно снять крышку ВЗ, затем ослабить винты крепления корпуса ВЗ к карбюратору. В таком положении пулл-даун выводится из зацепления с рычажком, открывающим ВЗ, снимается с карбюратора и устанавливается на место. Шланг из штуцера А(нижний) подсоединяется к трубке в нижней части карбюратора со стороны пулл-дауна. Шланг из штуцера В подсоединён к термо-таймерному клапану. Если ТТК отсутствует, штуцер В необходимо заглушить.

Проверка пулл-дауна. Штуцер В заглушить. В штуцер А подать разряжение. Шток пулл-дауна должен втянуться и удерживаться в таком положении вакуумом.

Принцип действия. В момент запуска двигателя в задроссельном пространстве карбюратора создаётся разряжение, которое по шлангу передаётся на штуцер А пулл-дауна. Он втягивает шток, приоткрывая ВЗ, которая в этот момент закрыта под воздействием биметаллической пружины. Но в первые несколько секунд после запуска двигателю требуется наиболее богатая смесь. Для этого на поздние модели устанавливается термо-таймерный клапан. На холодном двигателе он частично открыт, и часть разряжения, приходящая к пулл-дауну уходит в атмосферу. ВЗ приоткрывается на ~1мм, создавая очень богатую смесь. В течение 3-4 сек в ТТК нагревается электрическая спираль и перекрывает клапан. Теперь весь вакуум приложен к пулл-дауну и ВЗ открывается больше, на 2-3мм. Далее прогрев происходит в обычном режиме.

С уважением, Baloo.


www.golf2club.com

Карбюратор “Пирбург” 2Е3 | Карбюратор

“Пирбург” 2ЕЗ — карбюратор с полуавтоматическим механизмом холодного запуска. Это означает, что перед запуском холодного мотора необходимо 1-2 раза нажать педаль газа, при этом полностью закрывается воздушная заслонка, а дроссельная заслонка устанавливается на регулируемый пусковой зазор для более высоких оборотов прогрева.

По мере прогрева двигателя тепло охлаждающей жидкости воздействует на спиральную биметаллическую пружину, которая старается развернуться и открыть воздушную заслонку. Чтобы снизить высокие обороты необходимо в процессе нагрева мотора несколько раз нажать на педаль газа.

Скорость прогрева двигателя напрямую зависит от исправности термостата в системе охлаждения двигателя. При 60°С карбюратор должен выйти на режим холостого хода. Летом время прогрева мотора до 60°С составляет 2-3 минуты. В зимнее время — от 4 до 7 минут.

Основные неисправности карбюратора “Пирбург” 2ЕЗ

1. Засорение топливного фильтра на входе в карбюратор.

2. Термовременной пневмоклапан. Управляет временем открытия второй ступени пускового зазора воздушной заслонки. Вторая ступень открывается через 3-5 секунд после первой.

3. Картонная прокладка должна быть в удовлетворительном состоянии.

4. Игольчатый клапан в поплавковой камере и поплавок.

5. Уровень топлива не регулируется и проблем с этим механизмом не бывает.

6. Главные топливные жиклёры. На первую камеру устанавливается меньший размер, а на вторую — больший.

7. Жиклёр холостого хода. В процессе эксплуатации происходит значительное засорение верхней (воздушной) части жиклёра. Это является причиной обогащения смеси хол. хода. Засорение нижней (топливной) части жиклёра приводит к обеднению смеси и пропаданию хол.хода.

8. Вакуумное устройство холодного запуска “Pulldown”. Повреждение диафрагмы или резиновой трубки, соединяющей устройство с карбюратором, засорение отверстия в карбюраторе являются причинами плохой работы холодного двигателя.

9. Экономайзер мощностных режимов. Его неисправности аналогичны неисправностям, рассмотренным в разделе “Пирбург” 2Е2.

10. Составные детали ускорительного насоса. К поломкам насоса относятся: повреждение диафрагмы или резинового впускного клапана, поломка пружины демпфера диафрагмы (стальной шарик свободно болтается в корпусе демпфера), засорение форсунки и повреждение её уплотнения.

11. Форсунка ускорителя.

12. Электромагнитный клапан — антидетонатор системы хол. хода. При включении зажигания на него подаётся питание “+” 12 вольт. Карбюратор на резиновой подушке должен иметь ”массу”, выполненную отдельным проводом.

13. Заедание пластиковых рычагов управления воздушной заслонкой. В более старых выпусках карбюратора 2Е3 в устройстве управления воздушной заслонкой применялись металлические рычаги. Тогда этот механизм работал безотказно. На более новых моделях стали применять рычаги из пластика и это снизило надёжность механизма. Сильное заедание пластиковых рычагов начинается после мойки этих деталей в бензине. Получается так, что грязные рычаги вращаются нормально, а после мойки в бензине вообще перестают работать. Для того, чтобы не создавать лишних проблем, необходимо перед меткой карбюратора отсоединить этот узел и очистить его от грязи продувкой воздуха из компрессора.

Но если к вам на ремонт попал карбюратор с уже тугим вращением рычагов воздушной заслонки, то для устранения этой проблемы необходима полная разборка этого узла и тщательная полировка или зачистка наждачной бумагой всех трущихся поверхностей. Замечено, что любая смазка этих деталей даёт только первоначальное улучшение. В дальнейшем происходит налипание грязи и появляется заедание. Поэтому смазывать пластиковый узел рычагов не рекомендуется.

При разборке нужно соблюдать осторожность, так как пластик можно легко поломать. Начинать разборку следует со сжатия внутрь двух половинок и частикового ограничителя на торце механизма.

14. Корпус пускового устройства, управляющего воздушной заслонкой. Постоянно открытый или рано открывающийся термостат системы охлаждения двигателя приводит к долгому прогреву мотора. В зимнее время прогрев может вообще не закончиться. Это является причиной повышенного расхода бензина.

15. Пневмопривод дроссельной заслонки второй камеры. Тугое вращение дроссельной заслонки второй камеры — характерная неисправность всех двухкамерных карбюраторов. Загрязнение этой заслонки происходит тогда, когда водитель долгое время не пользуется мощностными режимами с открытием второй камеры. Нагар и смолистые отложения прочно “цементируют” заслонку и диффузор. Во время мойки карбюратора необходимо убедиться в чистоте отверстий в диффузорах первой второй к л мер, через которые разрежение поступает в пневмопривод.

16. Демпфер дроссельной заслонки первой камеры служит для плавного закрытия заслонки в режиме принудительного хол. хода. Резкое открытие заслонки увеличивает количество вредных выбросов во время ПХХ. Вышедший из строя демпфер не даёт заслонке закрыться и обороты хол. хода остаются повышенными.

17. Регулировочный винт качества (состава) смеси хол. хода.

18. Детали привода дроссельной заслонки. Поломка возвратной пружины на оси дроссельной заслонки устраняется аккуратным загибом оставшейся пружины за рычаг возврата.

Во время мойки карбюратора нельзя обойти вниманием воздушный жиклёр переходной системы второй камеры. Его расположение на верхней крышке одинаково труднодоступно на карбюраторах 2Е2 и 2Е3. Воздушный жиклёр представляет собой трубку с просверленным сбоку воздушным отверстием. Верхний торец трубки закрыт, а в нижнем торце расположен топливный жиклёр.

Чтобы проверить чистоту отверстий, необходимо с помощью шприца подать в топливный жиклёр бензин под давлением и наблюдать выход бензина через воздушный жиклёр.

Забитый нагаром воздушный жиклёр переходной системы второй камеры проявляет себя следующим образом: во время спокойной езды с открытием дросселя только первой камеры никаких проблем не замечено.

При первой же попытке резкого разгона с открытием заслонки второй камеры через топливный жиклёр переходной системы начинает поступать бензин. А так как воздушный жиклёр этой системы забит нагаром, то бензин начинает постоянно перекачиваться из поплавковой камеры на дроссель второй камеры, даже после закрытия дроссельной заслонки. Такая ситуация приводит к резкому обогащению состава смеси на холостом ходу, мотор глохнет на нейтральной передаче и последующий запуск будет очень тяжёлым, так как впускной тракт с избытком наполнен парами бензина. Неисправность устраняется прочисткой воздушного жиклёра.

В системе холостого хода имеются две точки, в которых происходит заметное накопление нагара в процессе эксплуатации карбюратора. Первая — это верхняя воздушная часть жиклёра холостого хода.

Вторая — это воздушное отверстие в корпусе диффузора первой камеры. Накопление нагара в этих местах приводит к значительному обогащению рабочей смеси холостого хода. Во время чистки карбюратора необходимо обратить особое внимание на эти места.

karbyurator.com

Карбюратор Pierburg 2Е: достоинства и недостатки обслуживания

Заголовок

Карбюратор Пирбург 2Е известен далеко за пределами своей родины. Мы предлагаем вам узнать о том, почему данная модель завоевала такую популярность и в нашей стране. Все достоинства и недостатки карбюратора вы увидите в этом материале.

Карбюратор пирбург

Карбюратор Пирбург 2Е: достоинства и недостатки обслуживания

Разновидности Пирбурга

Карбюратор pierburg 2e имеет несколько вариантов, которые имеют лишь незначительные отличия. Так на карбюраторе 2Е1 имеется пусковое устройство с ручным управлением. На модели 2Е2 стоит автоматическое пусковое устройство, а на модели 2Е3 – полуавтоматический механизм холодного запуска (прежде чем завести холодный мотор, необходимо установить дроссельную заслонку на регулируемый пусковой зазор путем двукратного нажатия на педаль газа). Самой прогрессивной моделью можно считать карбюратор Пирбург 2ЕЕ, в котором используется электроника.

Необходимые меры по обслуживанию

Пирбург, как и другие модели карбюраторов, не имеет каких-то особенных требований по обслуживанию. Для его продолжительной эксплуатации необходимо лишь периодически проводить такие процедуры, как промывка и просушивание сжатым воздухом. Регулировка всех моделей (2Е, 2Е2 и 2Е3) тоже осуществляется довольно просто, не смотря на их устрашающее внешнее обличие.

Совет. Производить обслуживание карбюраторов серии 2Е2 и 2Е3 необходимо предельно аккуратно, стараясь не повредить резьбу и отверстия.

Карбюратор пирбург 2E2



Пусковая система

Самым интересным, чем обладает карбюратор Пирбург серии 2Е, это его система запуска. Управление запуском лежит на вакуумном регуляторе, выполняющем сразу три различные функции:

  1. На заведенном, но еще не прогретом двигателе, активизируется система прогрева, которая поддерживает обороты двигателя на 3000.
  2. Охлаждающая жидкость постепенно нагревается, и начинается плавное закрытие дроссельной заслонки. За счет этого обороты двигателя понижаются до уровня в 1500 об/мин.
  3. Прогревшийся до 70 градусов двигатель, позволяет сбросить обороты и удерживать их на уровне 700-800 в минуту.

Достоинства Пирбурга

Карбюратор пирбург

Одним из главных достоинств данной модели карбюратора можно назвать наличие вакуумного экономайзера. Главной сутью данного устройства является быстрое обогащение смеси при резком нажатии на педаль газа.

Стоит отметить и особенности прогрева. Карбюратор оснащен специальными нагревательными элементами, позволяющими осуществить прогрев его узлов и улучшить смесеобразующие качества. В остальном карбюраторная система абсолютно такая же, как и у отечественных автомобилей. Это поплавковая камера, жиклеры и диффузор. За счет этих составляющих и готовиться смесь топлива с воздухом.

Настройка карбюратора своими руками

Произвести настройку Пирбурга 2е3 и 2е немного тяжелее, чем настройку карбюратора отечественного производства. В особенности это касается регулировки холостого хода. В данной модели система холостого хода напрямую связана с термостатом и электронным клапаном. Благодаря такому тандему карбюратор имеет возможность автоматически регулировать обороты на холостых в зависимости от температуры двигателя.

Карбюратор пирбург

  • При отсутствии неисправностей у карбюратора серии 2Е произвести регулировку холостых оборотов элементарно. Делается это при помощи винта количества и качества. Винт количества устанавливает нужные обороты, а винт качества задает бедноту рабочей смеси.
  • Уменьшить сопротивление воздуха и улучшить качество работы карбюратора можно полировкой диффузоров и проточкой стыков.
  • Дозирующую систему при желании можно доработать, заменив жиклеры. Но найти их бывает довольно непросто.
  • Особое внимание стоит уделить настройке ускорительного насоса на модели 2Е3, поскольку именно он напрямую влияет на рабочие характеристики двигателя. Производить его модернизацию необходимо до такого состояния, при котором при нажатии на педаль газа бензин распылялся бы как можно дольше. Данная манипуляция позволит резко и быстро набрать скорость автомобилю.

Возможные неисправности

На автомобилях, которые исправно трудятся на протяжении нескольких лет, часто встречаются небольшие неисправности в работе карбюратора.

Проблема с экономайзером может возникнуть у каждой из моделей, включая 2е2 и 2е3.

  • У обогатителя часто встречается такая проблема, как разрушение мембраны. В связи с этим топливо начинает стекать во впускной коллектор, из выхлопной трубы идет черный дым, двигатель работает с перебоями, а на свечах образуется нагар.
  • Пружины экономайзера должны быть установлены только согласно маркировки: 2е2, 2е3, 2Е и т. д. Всего их встречается 6 видов, которые различаются длиной и жесткостью.

Карбюратор пирбург



На авто с большим пробегом может встретиться такая неполадка, как деформация распылителя. Решить данную проблему можно самостоятельно:

  • Снять распылитель;
  • Обжать деформированный участок в тисках, добившись получения ровной окружности;
  • Проверить посадку распылителя в верхней части карбюратора (он должен сидеть надежно и плотно).

Внимание. Переусердствовав с креплением распылителя, можно повредить защитную прокладку, что вновь приведет к деформации детали.

Загрязнение воздушного жиклера тоже часто встречается. Проблема решается путем промывания жиклеров промывочной жидкостью.

Неисправность игольчатого клапана и поплавка может быть обнаружена как на карбюраторах 2Е, так и на моделях 2Е2 и 2Е3. Решается она  путем замены данных объектов. Следует обратить внимание на соответствие деталей маркировке карбюратора. Производя замену иголки, стоит особенно внимательно пронаблюдать за уровнем поплавка, который ничем не регулируется.

Правильно настроенный и установленный карбюратор марки Пирбург (2е2, 2е или 2е3), позволит своему владельцу забыть о существовании других карбюраторов. Все это возможно благодаря экономичности и безупречным рабочим показателям. На таком карбюраторе можно проездить несколько лет, даже не вспоминая о провалах и прочих неприятностях.

Похожие статьи:

autodont.ru

Регулировка и настройка карбратора Пирбург 2Е

Карбюратор Пирбург 2Е приобрёл большую популярность не только в пределах места своего появления, но и в других странах. В данной статье предоставлена информация о причинах огромной популярности карбюратора и на территории нашей страны. Также далее можно найти информацию о преимуществах и недочетах использования карбюратора.

↑

Разновидности Пирбурга

Карбюратор этой модели представлен в нескольких вариациях, которые незначительно, но всё же отличаются. У карбюратора 2Е1 присутствует приспособление для запуска устройства с возможностью управлять в ручную. На 2Е2 пусковое карбюраторное устройство автоматизировано, а на 2Е3 стоит полуавтоматическое устройство холодного запуска.

Более передовой из существующих моделей среди Пирбургов можно смело назвать карбюратор Пирбург 2ЕЕ, который создан на основе электроники.

↑

Требования к использованию модели

У Пирбурга, как и у прочих разновидностей карбюраторов нет особых условий и требований к процессу использования. Для того, чтобы эксплуатировать модель на протяжении долгого периода, нужно лишь периодически промывать и просушивать устройство сжатым воздухом.

Регулировать любую из моделей также удается без трудностей, несмотря на их устрашающий внешний вид.
Советуется использовать карбюраторы серии 2Е2 и 2Е3 с особенной осторожностью, чтобы не допустить повреждения отверстий или резьбы.

↑

Система запуска Пирбурга

Самая привлекательная особенность модели карбюратора – его пусковая система (автоматический дозатор). Запуск устройства управляется с помощью вакуумного регулятора опережения зажигания, который выполняет сразу несколько функций:

  • Активизация системы подогрева, которая может поддерживать скорость работы двигателя на уровне 3000 оборотов в минуту.
  • Жидкость для охлаждения постепенно подвергается нагреву, из-за чего стартует плавное закрывание механического регулятора проходного сечения канала. По этой причине скорость оборота двигателя снижается до отметки 1500 раз в минуту.
  • Прогрев двигателя до температуры 70 градусов дает возможность сброса скорости и удержания количества совершаемых оборотов на уровне примерно 700-800 раз в минуту.
↑

Преимущества использования Пирбурга

В качестве одного из основных плюсов модели Пирбург 2Е можно выделить наличие вакуумного эконометра. Суть данного устройства состоит в обогащении смеси при резком нажатии на газовую педаль.

Также важно упомянуть в роли преимущества и специфику подогрева. В карбюраторе присутствуют специальные элементы для нагревания, благодаря которым узлы могут прогреваться, а качество образования смеси становится значительно лучше.

В остальных функциях карбюраторы данной модели фирмы Пирбург ничем не отличаются от моделей, установленных в отечественных авто. Это диффузор, жиклеры и поплавковая камера, за счёт которых и получается топливно-воздушная смесь.

↑

Как произвести настройку Пирбурга 2Е своими руками

Выполнить настройку Пирбурга 2Е и 2Е3 слегка трудней, чем настроить карбюратор в автомобиле, сделанном в России. Это имеет отношение к регулированию системы холостого хода. В рассматриваемой модели карбюраторов данная система имеет прямую связь с электронным и термостатическим клапанами. Благодаря подобному тандему карбюратор имеет функцию возможности в автоматическом режиме выполнять регулирование оборотов на холостых, что имеет зависимость от уровня нагрева двигателя.

Если неполадок в работе карбюратора не выявлено, то настроить его не вызывает проблем. Регулировка проводится с помощью винта количества и качества. Первый регулирует необходимое количество оборотов, а с помощью второго задается беднота рабочей воздушно-топливной смеси.

Сопротивление воздуха уменьшается, а качество работы карбюратора улучшается посредством полировки диффузоров и проточки стыков.

Систему дозировки по возможности можно доработать с помощью замены жиклеров, однако замена чаще всего невозможна в виду отсутствия сменных элементов конструкции.

Стоит обратить особенное внимание в процессе настройки насоса ускорения на модели 2Е2 и 2Е3, поскольку именно данная настройка оказывает решающее влияние на работу карбюраторного двигателя. Модернизировать его требуется до состояния, при котором во время нажатия на газовую педаль бензин распыляется в течении как можно большего временного промежутка. Это действие позволит резко и быстро набирать скорость.

↑

Возможные неполадки карбюратора Пирбурга 2Е

В машине, которая работает без нареканий на протяжении долгого временного периода, зачастую можно увидеть маленькие недочеты в работе карбюратора.

Проблема с экономайзером карбюраторов может появиться в любой из существующих моделей двигателя. Часто можно встретить проблему с деструкцией мембраны. Из-за разрушения начинается стекание топлива во впускной коллектор, а из выхлопной трубки выходит дым чёрного цвета, двигателем начинает работать с периодическими сбоями, а на свечах происходит образование нагара.

Необходима установка пружин экономайзера согласно маркировке. Всего есть 6 видов пружин, которые имеют различные характеристики жесткости и длинны.

На машине с большим пробегом можно увидеть такую неисправность, как деформирование распылителя.

Есть возможность самостоятельного решения этой проблемы с помощью выполнения следующей последовательности действий:

  1. Снятие распылителя.
  2. Обжимание деформированного участка с помощью тисков, до получения полностью ровной окружности.
  3. Проверка посадки распылителя в верху карбюратора (он должен быть закреплен надежным и плотным образом).

Однако важно не перестараться с креплением, поскольку в этом случае имеет место быть повреждение защитной прокладки.

Частой неполадкой также является загрязнение воздушного жиклера. Решить эту проблему не сложно, необходимо всего лишь промыть жиклера специальной жидкостью для промывки.

Поломка игольчатого клапана или поплавка может быть замечена на карбюраторах любой модели. Чтобы ее решить, необходимо заменить эти элементы. Важно заострить внимание на том, чтобы новые детали соответствовали маркировке карбюратора. В процессе замены нужно следить за уровнем поплавка, регулировка которого в последующем невозможна.

Верно настроенный и поставленный в соответствии со всем перечнем правил установки карбюратор марки Пирбург любой модели даст возможность своему хозяину не задумываться о возможном приобретении других моделей на протяжении всего долгого срока эксплуатации устройства. Всё это представляется возможным благодаря невысокой стоимости, но стабильным хорошим показателям Пирбурга в процессе работы. На этой модели карбюратора можно ездить 3 года и более, даже не думая о неполадках и проблемах с устройством.

prokarbyrator.ru

Карбюратор Pierburg 2E. Автомобильный карбюратор Pierburg 2E: установка, регулировка

Карбюратор Pierburg 2Е отличается высокой надежностью. Он активно использовался на автомобилях марок «Фольксваген» и «Ауди». Различные модификации устройства этой серии отличаются между собой разными системами пуска. Также рассматриваемое приспособление активно использовалось и на отечественных просторах.

Модификации и обслуживание

Карбюратор Pierburg 2E имеет несколько модификаций, незначительно отличающихся между собой:

  1. Модель 2Е1 оснащается пусковым устройством с ручным управлением.
  2. Вариант 2Е2 имеет механизм полуавтоматического холодного пуска (для активации холодного мотора необходимо установить дроссельную заслонку в нужное положение путем двукратного нажатия на педаль газа).
  3. 2ЕЕ – самая прогрессивная модификация, оборудованная электронным пуском.

Карбюратор Pierburg 2E, как и его аналоги, не требует особого обслуживания. Для нормальной его работы требуется регулярно проводить промывку узла и сушку сжатым воздухом. Регулировка всех модификаций также не имеет особых сложностей. Важно проводить обслуживание агрегатов аккуратно, чтобы не повредить резьбовые соединения и рабочие отверстия.

Система пуска

Интересной особенностью карбюратора Pierburg 2E, схема которого приведена ниже, является его пусковая система. Управление активацией возложено на вакуумный регулятор. Он выполняет три задачи, а именно:

  1. На заведенном, но не прогретом силовом агрегате, активизирует систему прогрева, поддерживающую оборотистость в диапазоне 3-х тысяч вращений в минуту.
  2. После постепенно нагревания хладагента начинает плавное закрытие заслонки дросселя, благодаря чему обороты мотора снижаются до 1.5 тысячи вращений в минуту.
  3. Дает возможность при прогретом до 70 градусов силовом агрегате сбросить обороты и зафиксировать их в одном диапазоне (700-800 об./мин).

Преимущества

Карбюратор Pierburg 2E обладает важным преимуществом. Он оснащен вакуумным экономайзером. Это приспособление позволяет достичь быстрого обогащения топливной смеси при активном нажатии педали газа.

Еще одна особенность – это процесс прогрева. Узел имеет специальные элементы, дающие возможность выполнить прогрев деталей, что положительно влияет на качества топливной смеси. Остальная система узлов и деталей практически идентична отечественным аналогам. В комплект входит поплавковый отсек, жиклеры, диффузор. Эти элементы позволяют смешивать топливо с воздухом.

Регулировка карбюратора Pierburg 2E

Настроить рассматриваемый карбюратор немного сложнее, чем отечественный аналог. В частности, это касается регулировки холостых оборотов. В данной модификации узел холостого хода связан непосредственно с термостатом и электронным клапаном. Такая конструкция дает возможность регулировать обороты на холостом ходу в автоматическом режиме, независимо от температуры силового агрегата.

Если у рассматриваемого карбюратора не наблюдается неполадок, настроить холостые обороты не составит особого труда. Делается это следующим образом:

  • Весь процесс производится при помощи винтов количества и качества. Первый элемент выставляет требуемую оборотистость, а второй винт отвечает за бедноту топливной смеси.
  • Путем полировки диффузоров и проточки стыков можно снизить сопротивление воздуха и повысить качество работы агрегата.
  • Дальнейшая настройка карбюратора Pierburg 2E касается дозирующей системы. Ее можно доработать заменой жиклеров на новые аналоги, которые не так просто найти в продаже.

Пристальное внимание нужно уделить регулировке ускорительного насоса, так как он непосредственно влияет на рабочие параметры силового агрегата. Настройку его необходимо производить до того момента, пока не будет достигнут максимальный распыляющий эффект при нажатии на педаль газа. Правильная настройка поможет активно набирать скорость транспортному средству.

Ремонт карбюратора Pierburg 2E

После длительного срока эксплуатации рассматриваемый агрегат может получить определенные неисправности. Чаще всего, это нарушение работы экономайзера. Основной проблемой этого элемента является разрушение мембраны. Неисправность выражается в появлении черного дыма из выхлопной трубы, стекании горючего во впускной коллектор, прерывистой работе мотора, образованием нагара на свечах зажигания. Пружины экономайзера должны устанавливаться по маркерам, которых существует 6 видов, отличаются они длиной и жесткостью.

После значительного пробега может случиться деформация распылителя. Эту неисправность можно устранить самому:

  • Демонтировать распылитель.
  • Зажать деформированную часть до момента, пока не получится ровная окружность.
  • Проконтролировать посадку элемента верху карбюратора, распылитель должен сидеть плотно и надежно.

Главное, не применяйте чрезмерных усилий при фиксации распылителя, поскольку можно повредить предохранительную прокладку, что приведет вновь к деформации элемента.

Прочие неисправности

Ремонт карбюратора Pierburg 2E может также понадобиться в следующих случаях:

  • Происходит загрязнение воздушного жиклера. Решить эту проблему можно путем промывания элементов специальной смесью.
  • Возникает неисправность работы игольчатого поплавка и клапана на любых модификациях рассматриваемого карбюратора. Для исправления ситуации необходимо заменить неисправные детали, обращая внимание на соответствие элементов маркировке карбюратора. При замене иголки, контролируйте уровень поплавка, поскольку он ничем не корректируется.

Проверка пневмопривода воздушной заслонки

В процессе регулировки карбюратора Pierburg 2E может потребоваться настройка пневматического привода воздушной заслонки. В норме, она должна при запуске холодного мотора сначала открыться на 2,2 мм, еще через 2-3 секунды – до 5 мм. Надавливание на нее пальцем должно сопровождаться значительным сопротивлением.

В случае если мотор не запускается, пневмопривод проверяется путем снятия трубки, идущей снизу карбюратора, и ее продуванием. Беспрепятственное прохождение воздуха свидетельствует о наличии неисправностей. Чаще всего, дело в резиновой мембране, которую необходимо заменить.

Регулируется этот узел следующим образом:

  • Для выставления точных зазоров снимают обе трубки пневмопривода. Нижняя трубочка меняется на более длинный вариант, через нее засасывается воздух, а воздушную заслонку одновременно придерживают слегка пальцами.
  • При возникновении ощутимого сопротивления, переходят к регулировке нижней части путем поворачивания передней крышки привода до значения 2.2 мм.
  • Затем вторая трубка затыкается, а из первого элемента отсасывается воздух. Зазор должен быть 5,1 мм. Корректировку выполняют при помощи регулировочного винта, который находится под внутренним шестигранником.

Термопривод дроссельной заслонки

В настройку карбюратора Pierburg 2E входит проверка и регулировка термопривода воздушной заслонки. Основной деталью этого узла является церезиновая камера, находящаяся внутри приспособления. Основная причина ее поломки – недостаточный ход штока.

Проверяется привод путем измерения движения штока на снятом термоприводе. При температуре воды 100 градусов, ход должен составлять не менее 8,5 мм. При меньшем показателе деталь подлежит замене.

Регулировка узла требуется, если после деактивации зажигания, мотор останавливается с опозданием. Для корректировки ослабляют ближний винт, находящийся внизу и справа привода, смещают упорную пластину по отношению к тяге, после чего снова затягивают винт.

Термический привод воздушной заслонки

Ремкомплект карбюратора Pierburg 2E может понадобиться для корректировки термопривода воздушной заслонки. На холодном силовом агрегате она должна быть полностью в закрытом состоянии. При воздействии на заслонку пальцами должно ощущаться некое сопротивление. Если такового нет, возможно, неисправна спираль или нарушено ее взаимодействие с заслонкой. Для регулировки ослабляют винты крепления к карбюратору, вращают привод до тех пор, пока не появится требуемое усилие на заслонку.

Пневмопривод дроссельной заслонки

Для проверки необходимо шток утопить по максимуму, затем закрыть оба шланга от блока. При отпускании штока, он должен выйти не до конца с уменьшением скорости на выходе. Если элемент выходит полностью, это может говорить о деформации мембраны или уплотнительных колец клапана.

Для восстановления работы данного узла обычно достаточно обмотать изолентой винт регулировки и вкрутить его на место.

Карбюраторное устройство на УАЗ

На этот автомобиль часто устанавливают карбюратор Нивы 21047 от «Солекс». Скоростной режим он держит в пределах 150 км/ч. Агрегат отличается экономичностью (10-12 литров на 100 км). С его установкой также проблем не возникнет. Крепится деталь при помощи четырех шпилек, подходящих под штатные отверстия. Переделать придется только тягу управления заслонки с подсосом.

Второй по популярности карбюратор на УАЗ – серия К-151У от ГАЗа. Основной минус этих агрегатов – сложность обслуживания. Их регулировка довольно кропотлива, но, после правильной настройки, К-151У порадует высоким крутящим моментом и хорошей тягой.

Некоторые владельцы предпочитают установить аналог с ВАЗ-2107. Главный плюс – стабильность и экономичность. Однако при установке потребуется переделывать конструкцию, поскольку шпильки не совпадают с отверстиями на входном коллекторе.

«Микуни»

Этот карбюратор относится к простым элементам, монтируемым на мотоциклетную технику с двигателем объемом 110-140 куб. см. Модель не требует особого обслуживания, оснащена не прямоточным воздушным фильтром. Для регулировки агрегата потребуется только выставить холостой ход и обогащение топливной смеси.

Карбюратор «Микуни» оснащен иглой с несколькими регулировочными гнездами, овальным диффузором в месте круглой дроссельной заслонки. Регулировка осуществляется путем подъема или опускания дроссельной заслонки.

fb.ru

Vw Golf II | Регулировка карбюратора Pierburg/ Solex 2Е3



Все автомобили  »  Volkswagen Golf II (Фольксваген Гольф) .

3.1.12.4 Регулировка карбюратора Pierburg/ Solex 2Е3

3.1.12.4. Регулировка карбюратора Pierburg/ Solex 2Е3
ОБЩИЕ СВЕДЕНИЯ

Детали карбюратора Pierburg/ Solex 2E3
1 – винт регулировки частоты вращения пуска двигателя;
2 – рычаг;
3 – винт регулировки качества (состава) смеси;
4 – корпус карбюратора;
5 – электромагнитный клапан;
6 – упорный винт;
7 – крышка ускорительного насоса;
8 – диафрагма насоса;
9 – пружина;
10 – седло клапана;
11 – клапан ускорительного насоса;
12 – экономайзер мощностных режимов;
13 – распылитель ускорительного насоса;
14 – прокладка крышки карбюратора;		 15 – поплавок;
16 – главный топливный жиклер первой камеры;
17 – игольчатый клапан;
18 – фильтр;
19 – главный топливный жиклер второй камеры;
20 – ось поплавка;
21 – жиклер холостого хода;
22 – трубка экономайзера;
23 – крышка карбюратора;
24 – пневмопривод воздушной заслонки;
25 – автоматическое пусковое устройство;
26 – крышка пускового устройства;
27 – пневмопривод дроссельной заслонки второй камеры

Если при разборке карбюратора снимается экономайзер 12 мощностных режимов, его нужно заменить.

Проверка электромагнитного клапана

Для того чтобы проверить исправность электромагнитного клапана 5, нужно отсоединить от него провод. Подсоединить к клапану провод, второй конец которого подсоединен к положительной клемме аккумуляторной батареи. При этом должен раздасться треск. Если этого не произойдет, значит клапан неисправен и его нужно заменить.

Регулировка зазора воздушной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять крышку 26 пускового устройства.
2. Открыть дроссельную заслонку первой камеры и повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) воздушной заслонки так, чтобы винт 2 регулировки частоты вращения пуска упирался в самый высокий выступ кулачка.
3. Через отверстие 1 отверткой передвинуть тягу пневмопривода воздушной заслонки до упора. Измерить зазор между воздушной заслонкой и горловиной, он должен быть 2,0±0,1 мм. Зазор можно измерить сверлом 2 диаметром 2 мм. Если зазор отличается от указанного, нужно вставить в отверстие 1 отвертку и, поворачивая регулировочный винт, отрегулировать зазор.

Регулировка ускорительного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять карбюратор.
2. Снять крышку карбюратора, заполнить топливом поплавковую камеру и установить крышку карбюратора.
3. Повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) так, чтобы он не касался винта 2.
4. Поставить под карбюратор мерную мензурку с воронкой.
5. Удерживая кулачок 1 в этом положении, плавно повернуть дроссельную заслонку первой камеры от упора до упора 10 раз, затрачивая на каждый ход 1 с и выдерживая затем паузу в 3 с, приводя этим в действие ускорительный насос.
6. Измерить количество топлива в мензурке и разделить на 10. Получится количество топлива, которое подает ускорительный насос за один цикл. Это значение должно составлять 1,0±0,15 см3.
7. Если полученная величина отличается от указанной, нужно отрегулировать производительность ускорительного насоса. Для этого ослабить затяжку винта 1 и повернуть кулачок 2. При повороте кулачка в сторону «А» производительность насоса увеличивается, в сторону «В» – уменьшается. Затянуть винт 1 и законтрить краской.

Проверка автоматического пускового устройства

Для проверки автоматического пускового устройства нужно отсоединить провод устройства от соединительной колодки. Подсоединить к проводу устройства лампу. Второй провод от лампы подсоединить к положительной клемме аккумуляторной батареи. Лампа должна гореть. Если лампа не горит, пусковое устройство неисправно и его нужно заменить. Следует обратить внимание, чтобы метки на крышке и корпусе пускового устройства совпадали.

Регулировка приоткрывания дроссельной заслонки второй камеры

1 – рычаг дроссельной заслонки;

2 – упорный винт;

3 – упор;

стрелкой показан деревянный стержень

Положение дроссельной заслонки отрегулировано на заводе-изготовителе, и в процессе эксплуатации регулировка не требуется. Если регулировка была нарушена, ее можно восстановить следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Полностью открыть дроссельную заслонку первой камеры и зафиксировать в этом положении деревянным стержнем.
2. Повернуть рычаг 1 так, чтобы дроссельная заслонка второй камеры закрылась. Заблокировать рычаг 1 резинкой, как показано на рисунке
3. Вывернуть упорный винт 2, чтобы он не касался упора 3.
4. Завернуть винт 2 до касания с упором 3 и затем завернуть его еще на четверть оборота (90°). Законтрить винт 2 краской.
5. Снять резинку и вынуть деревянный стержень. Обе заслонки должны быть закрыты.
6. Измерить внутренний «А» и внешний «В» зазоры. Зазор «А» должен составлять 0,4±0,1 мм, зазор «В» 1,0±0,1 мм.
7. Если зазоры отличаются от указанных, отрегулировать их, подгибая концы вилки рычага 1.

Проверка пневмопривода воздушной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять воздушный фильтр.
2. Запустить двигатель и оставить работать на холостом ходу.
3. Рукой плавно закрывать воздушную заслонку до момента, когда почувствуется заметное сопротивление. В этот момент зазор между воздушной заслонкой и горловиной должен быть приблизительно 4 мм.
4. Если сопротивления не чувствуется, проверить вакуумные шланги – нет ли в них трещин.
5. Если шланги целые, подсоединить к пневмоприводу вакуумметр и вакуумный насос. Создать в пневмоприводе разрежение 300 мбар. Если пневмопривод исправен, разрежение не должно падать в течение 2 мин. Если разрежение падает, значит пневмопривод негерметичен и его нужно заменить.

Проверка пневмопривода дроссельной заслонки второй камеры

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоединить к пневмоприводу вакуумметр и вакуумный насос.
2. Создать в пневмоприводе разрежение 50 мбар. Если разрежение не падает в течение 2 мин, пневмопривод герметичен. В противном случае пневмопривод заменить.

Регулировка частоты вращения пуска двигателя

1 – кулачок воздушной заслонки;

2 – винт регулировки частоты вращения пуска двигателя

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и отрегулированной частотой вращения холостого хода в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять воздушный фильтр и отсоединить вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л).
2. Подключить к двигателю контрольный тахометр.
3. Запустить двигатель и приоткрыть дроссельную заслонку первой камеры до получения частоты вращения коленвала примерно 2500 мин-1.
4. Повернуть кулачок 1 до упора. Затем повернуть дроссельную заслонку так, чтобы регулировочный винт 2 упирался на второй по высоте выступ.
5. Проверить по контрольному тахометру частоту вращения двигателя, она должна составлять 2000±100 мин-1. Если частота вращения отличается от указанной, отрегулировать ее винтом 2.

Регулировка частоты вращения холостого хода

Регулировочные винты

1 – винт регулировки количества смеси;
2 – винт регулировки качества (состава) смеси;
3 – обогревающий элемент;
4 – электромагнитный клапан;
5 – пневмопривод воздушной заслонки;
6 – автоматическое пусковое устройство

Регулировку производят на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моментом зажигания в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отключить все потребители энергии (фары, вентилятор, магнитолу и т. д.).
2. Отсоединить от воздушного фильтра шланг вентиляции картера и заглушить его.
3. Подсоединить контрольный тахометр и газоанализатор.
4. Повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) так, чтобы он не касался винта 2.
5. Регулировочным винтом 1 количества смеси отрегулировать частоту вращения в пределах 800±50 мин-1.
6. Регулировочным винтом 2 качества (состава) смеси установить уровень содержания окиси углерода (СО) в отработавших газах 3,0±0,5%. Проверить и при необходимости восстановить содержание СО в отработавших газах.

vw-golf2-manual.narod.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
