Пошаговый фотоотчет: как снять обшивку передней двери на Форд Фьюжн

Довольно часто нам приходится сталкиваться с необходимостью разборки дверей, как передних, так и задних. Причин, по которым требуется снятие обшивки дверей существует немало, среди них: шумоизоляция дверей, необходимость ремонта привода стеклоподъемников или установки оных, замена элементов двери, перетяжка дверных карт и т. д.

На Форд Мастер уже имеются подобного рода фотоотчеты, например, когда-то мы рассказывали о том: "Как снять обшивку передней двери Форд Фокус 2 в условиях гаража". Сегодня поговорим о том, как снять обшивку передней двери на Форд Фьюжн своими руками. Особенность данного способа заключается в том, что в отличие от остальных он не требует снятия зеркал.

Перед тем как снять обшивку передней двери Фьюжн подготовьте:

  1. Крестовую отвертку;
  2. TORX T20;
  3. TORX T25;
  4. Торцевой ключ на "10";
  5. Пластиковую лопатку для поддевания фиксаторов и снятия элементов на защелках.

Как снять обшивку двери на Ford Fusion в домашних условиях

  1. Снимите пластиковую крышку, которой закрывается зеркало.
  2. Далее снимите заглушку, расположенную под ручкой замка, поддев ее чем-нибудь тонким.
  3. Далее крестовой отверткой выкрутите крепежный винт.
  4. Демонтируйте пластиковую накладку ручки двери, делать это нужно при помощи лопатки из плотного пластика.

  1. Нажав на защелки, отключите разъем стеклоподъемника.
  2. Используя TORX T25, выкручиваем болты, после чего нужно отщелкнуть защелку и уже тогда можно снять ручку.
  3. Аккуратно, не спеша, потяните панель на себя. После того как фиксатор вышел, потяните нижнюю часть. После того как все фиксаторы отсоединятся, поднимите панель вверх, теперь уплотнитель стекла сможет выйти из потая.
  4. Отсоедините дверную ручку. Для этого отожмите фиксатор расположенный со стороны тросика, дальнейший демонтаж механизма выполняется легко и просто.
  5. Открутите динамик и отсоедините разъем.
  6. Возьмите торцевой ключ на "10" и приступайте к вывинчиванию винтов по всему периметру панели.
  7. Теперь когда панель уже понемногу отходит, просунув руку вовнутрь нужно выполнить самое сложное — отсоединение механизма стеклоподъемника от пластиковой дверной карты. Ваша задача — открутить четыре винта ключом TORX T20, которые расположены во внутренней части двери.
  8. Отверткой TORX Т25 открутите три крепежных винта, которыми крепится мотор ЭСП, а также еще два винта, которые удерживают панель.

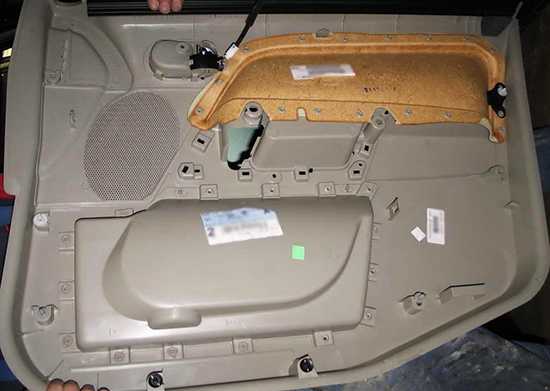

  9. Теперь, когда панель практически ничего не удерживает, кроме защитного чехла тросика дверной ручки, необходимо задвинуть панель Т-образными выступами на него, сдвинуть ее вперед машины и потянуть на себя, что позволит окончательно снять ее.
  1. Используя отвертку, подденьте и снимите все крепления проводов.
  2. Отключите разъем зеркала, после чего снимите и его, крепится он при помощи специальной площадки с фиксатором.

Теперь, когда

обшивка передней двери снята, вы можете выполнить необходимые вам работы, после чего проделать все вышеописанные действия по отношению к другой двери. Если вам известны другие способы как снять обшивку двери Форд Фьюжн, вы можете поделиться ими используя форму комментариев. Спасибо за внимание, до новых встреч на ford-master.ru.

Обязательно посмотрите видео как снять обшивку Форд Фьюжн

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Как разобрать переднюю дверь на Форд Фьюжн: фото и видео

Разобрать дверь на Форд Фьюжн достаточно просто, если знать последовательность действий выполнения операции. Так, многие автолюбители смогут с лёгкостью разобрать дверь, потом установить дополнительные динамики или поклеить шумоизоляцию.

Видеоматериал о демонтаже обшивки и разборе передней двери на Форд Фьюжн



Видео расскажет, как без особых проблем разобрать переднюю дверь на автомобиле.

Процесс разборки передней двери на Форд Фьюжн

Приступая к разборке передней двери, стоит для начала изучить технические карты, чтобы не отломить ничего лишнего, и чтобы все крепёжные элементы остались целыми. Также собираем инструментарий, а именно:

  • звёздочки Torx,
  • плоскую и крестообразную отвёртки,
  • ключ на 10?
  • желательно пластиковую лопатку для поддевания деталей.

Алгоритм разбора

Итак, когда все собрано, собираемся с духом и мыслями, и приступаем непосредственно к выполнению работ:

  1. Демонтируем клемму минус с АКБ.
  2. Отщёлкиваем пластиковый треугольник двери, который закрываем механизм крепления зеркала.

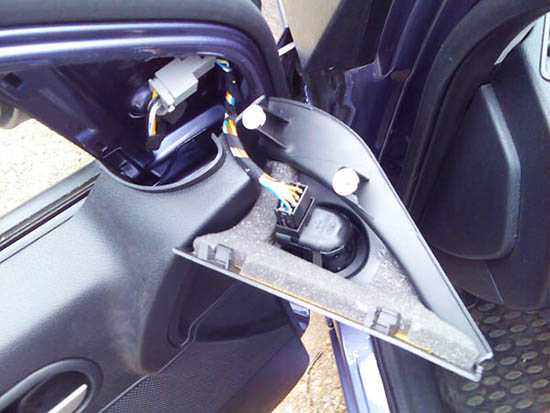

    Снимаем защитный пластиковый треугольник зеркала.

  3. Поддеваем и демонтируем панель управления стеклоподъёмниками.

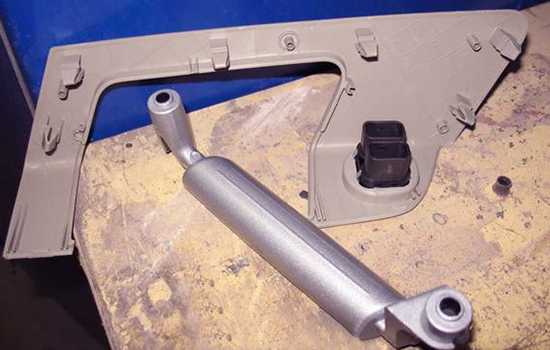

    Демонтируем крепление внутренней ручки двери.

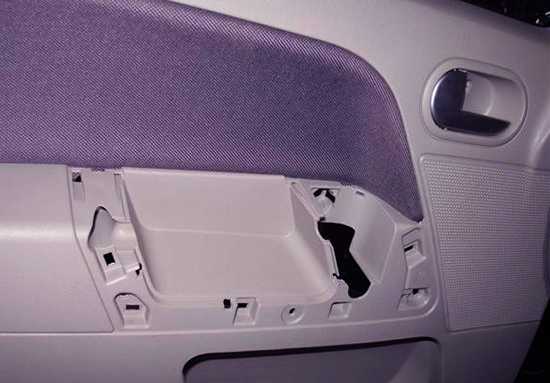

    Демонтируем панель стеклоподъёмников.

  4. Теперь, нужно снять ручку открывания двери с салона. Для этого поддеваем облицовку и выкручиваем крепёжный винт.

    Демонтируем ручку открывания двери.

  5. Далее, очень непростой процесс демонтажа стекла. Одну часть необходимо опустить вниз и вынуть стекло.

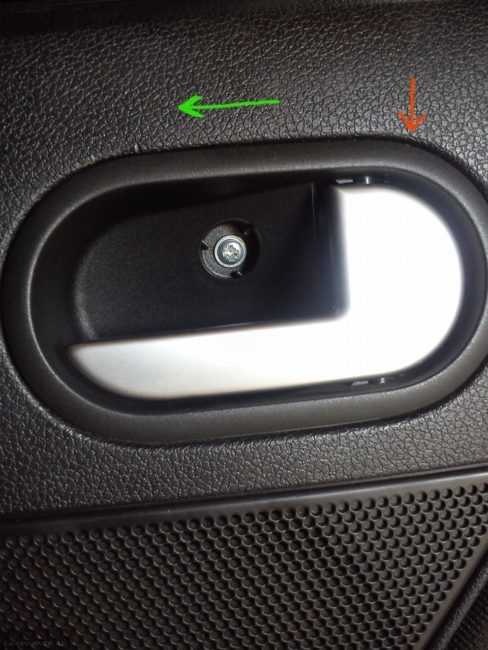

  6. Демонтируем непосредственно внутреннюю ручку, для этого стоит открутить два винта.

    Снимаем ручку двери.

  7. Отсоединяем колодку проводов привода зеркала.
  8. Сдвигаем наружную облицовку двери вперёд и снимаем её.

    Снимаем наружную часть облицовки двери.

  9. Выкручиваем 11 болтов крепления внутренней облицовки двери, и аккуратно снимаем с двери.
  10. Откручиваем две «направляйки», и снимаем замок двери.
  11. Все дверь разобрана, и можно выполнять другие операции.

Выводы

Разобрать переднюю дверь Форд Фьюжн достаточно просто, но для этого потребуется много времени и усилий. Просто необходимо идти пошагово по инструкции и всё получится. Ну, а если не уверены в своих силах – обращаемся в автосервис.

carfrance.ru

Снятие и установка обивки передней двери

  1. Руководства по ремонту
  2. Ford Fusion 2002-2012
  3. Снятие и установка обивки передней двери

Вам потребуются: отвертки с плоским и крестообразным лезвиями, ключ TORX T40.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите блок управления наружными зеркалами (см. «Замена блока управления наружными зеркалами»).

3. Снимите внутреннюю ручку привода замка двери (см. «Замена внутренней ручки привода замка передней двери»).

4. Подденьте отверткой декоративную накладку ручки двери…

5. …и, преодолевая сопротивление пластмассовых фиксаторов…

6. …снимите накладку.

7. Нажмите на фиксаторы колодок жгутов проводов кнопок управления стеклоподъемниками…

8. …и отсоедините колодки от выводов кнопок.

9. Выверните два винта крепления ручки двери…

10. …и снимите ручку.

11. Преодолевая сопротивление пластмассовых держателей, снимите обивку двери.

Примечания

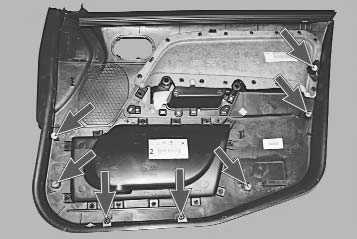

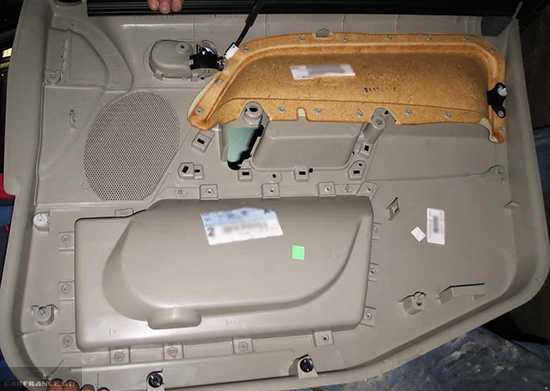

Так расположены пластмассовые держатели обивки двери.

В случае повреждения держателей замените их новыми.

12. Установите обивку передней двери в порядке, обратном снятию.

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Приборы и органы управления Комбинация приборов Маршрутный компьютер Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Управление коробкой передач

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправностив пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление


Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения Снятие и установка электровентилятора отопителя Снятие и установка электродвигателя заслонки режима рециркуляции отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла двери задка Комбинация приборов Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Снятие и установка патрона прикуривателя Электронная противоугонная система дистанционного управления Иммобилизатор

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка решетки короба воздухопритока Капот Боковые двери Дверь задка Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка кожухов рулевой колонки Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка кронштейна полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости

Схемы электрооборудования
Схема 1. Блок-схема Схема 2а. Система управления двигателем Схема 2б. Система управления двигателем Схема 2в. Система управления двигателем Схема 2г. Система управления двигателем Схема 2д. Система управления двигателем Схема 2е. Система управления двигателем Схема 3. Система питания Схема 4а. Система пуска двигателя автомобилей с механической коробкой передач Схема 4б. Система пуска двигателя автомобилей с автоматической коробкой передач Схема 5а. Система зарядки Схема 5б. Система зарядки Схема 6. Система зажигания Схема 7. Аудиосистема Схема 8а. Система охлаждения Ремонт Ford Fusion : Схема 8б. Система охлаждения Схема 9а. Роботизированная коробка передач Схема 9б. Роботизированная коробка передач Схема 9в. Роботизированная коробка передач Схема 9г. Роботизированная коробка передач Схема 10а. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 10б. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 11а. Диагностический разъем Схема 11б. Диагностический разъем Схема 11в. Диагностический разъем Схема 12а. Противоугонная система Схема 12б. Противоугонная система Схема 13. Подсветка комбинации и панели приборов Схема 14а. Комбинация приборов и подрулевые переключатели Схема 14б. Комбинация приборов и подрулевые переключатели Схема 15. Звуковой сигнал Схема 16. Часы Схема 17. Система отопления и вентиляции хема 18а. Система кондиционирования воздуха Схема 18б. Система кондиционирования воздуха Схема 18в. Система кондиционирования воздуха Схема 18г. Система кондиционирования воздуха Схема 19а. Внутреннее освещение салона Схема 19б. Внутреннее освещение салона Схема 20а. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20б. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20в. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 21. Противотуманные фары Схема 22а. Блок-фары Схема 22б. Блок-фары Схема 23. Габаритное освещение и подсветка номерного знака Схема 24. Фонари заднего хода автомобилей, оснащенных механической или роботизированной коробкой передач Схема 25а. Стоп-сигналы Схема 25б. Стоп-сигналы Схема 26а. Указатели поворотов Схема 26б. Указатели поворотов Схема 26в. Указатели поворотов Схема 27. Задние противотуманные фонари Схема 28а. Наружные зеркала заднего вида Схема 29. Стеклоомыватель Схема 30. Обогрев стекла двери задка и зеркал Схема 31. Привод замков Схема 32. Центральный замок Схема 33. Подогрев сидений

automend.ru

Форд фьюжен снятие замка двери

Разбираем дверь на Ford Fusion

Ремонт двери водителя Форд Фьюжен

разбираю переднюю дверь на форд фьюжн, меняю привод

Замок двери форд

КАК ЛЕГЧЕ СНЯТЬ ДВЕРНУЮ КАРТУ НА ФОРД ФЬЮЖН

Замок ЗАДНЕй левой двери форд фьюжн

Ремонт замка задней двери Ford Fusion

Снятие обшивки задней двери форд фьюжн

Как снять личинку Форд

Разборка дверного замка Ford Focus 2.wmv

Также смотрите:

  • Щетки стеклоочистителя Форд Транзит 2007 года
  • Форд Транзит 2003 кузов
  • Археолог джонс Форд
  • Форд Фокус 2 рестайлинг термостат замена
  • Фильтр Форд на ваз 2109
  • Тормозные колодки на Форд куга какие выбрать
  • Форд Транзит со сдвоенной кабиной с манипулятором 4х4
  • Подушка двигателя Ford Scorpio 2
  • Разблокировка магнитолы Ford Fusion
  • Страна сборки Форд куга
  • Передняя пружина Форд мандео
  • Семиместный Ford tourneo
  • Трансмиссионное масло Форд Транзит задний мост
  • Размеры резины на Форд S-Max
  • Как регулировка задней подвески Форд Фокус 2
Главная » Клипы » Форд фьюжен снятие замка двери

fordport.ru

Ford Fusion шустрый как вжик › Бортжурнал › замена механизма открывания двери

вообщем накрылся концевик, он же микровыключатель правой передней двери, центр замок видит что дверь открыта и не хочет закрывать авто, т.е. он закрывает, но думая что дверь открыта отпирает все двери .
взял с разбора(1500р), т.к. ценник на новый девайс мягко говоря не айс, и продается в сборе механическая и электрическая части, микровыключатель не представляется заменить собственными силами, т.к. он залит эпоксидкой и к нему идет шлейф(не подпаяешься).рабоет он тоже своебразно при закрытой двери замыкает на массу(на обычных машинах в точности наоборот)при этом сам при закрытой двери не нажат.
чтобы хоть как то закрывать машину- разобрал замок, убрал пластинку с микрика, тем самым оставил его в положении не нажат и постоянно закрытой двери(для центра замка).
чтобы добраться до замка, необходимо острым предметом отковырнуть заглушку за внутренней ручкой, открутить саморезик, отстегнуть защелки ручки от обшивки, снять заглушку на которой находится кнопка стеклоподьемника, под ней открутить двавинта под звездочку, которые удерживают ручку, затем потянув на себя отстегнуть обшивку двери, и потянуть ее вверх т.к. сверху ее удерживает бархотка стекла.нашему виду предстанет внутренняя обшивка двери, далее подключаем кнопку стеклоподьемника обратно, отковыриваем две круглые заглушки, и ловим в них гайки стеклоподъемника удерживающие стекло, откручивать полностью не нужно, после ослабления вытаскиваем стекло(нужно приложить некоторое усилие.)далее откручиваем 11 болтов, и снимаем обшивку, отстегнув предварительно внутреннюю ручку от троссика, нужно будет резким движением потянуть по направлению движения авто т.к. обшивку удерживают две защелки на механизме двери, далее снимаем наружнюю ручку(там есть один саморезик), и откучиваем три звездочки крепления самого замка.
сборку осуществляем в обратном порядке.
П.С. мне достался замок от праворульной англичанки, с центром замком и тягами к личинке, после трех часов искания различий, был собран один из двух, мех часть родная, электрическая из англии, пришлось разобраться как работает каждая шестеренка, и отключить микровыключатель личинки(в водительском механизме 4 микрика!)
сейчас все работает, из нутри центр замок работает на обоих передних дверях, бк пишет про отрытие двери(но это другая история, т.к. бк на фьюженах устанавливался только на вариантах с роботом…

Полный размер

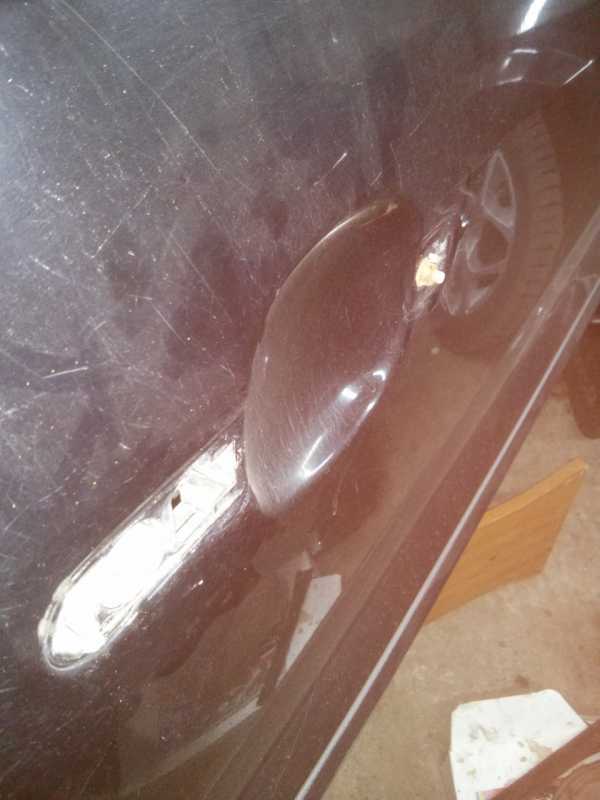

саморезик, который удерживает наружнею ручку

Полный размер

вытаскиваем заглушку, а затем и всю ручку, чтобы втавить обратно, необходимо поджать язычок изнутри.

Полный размер

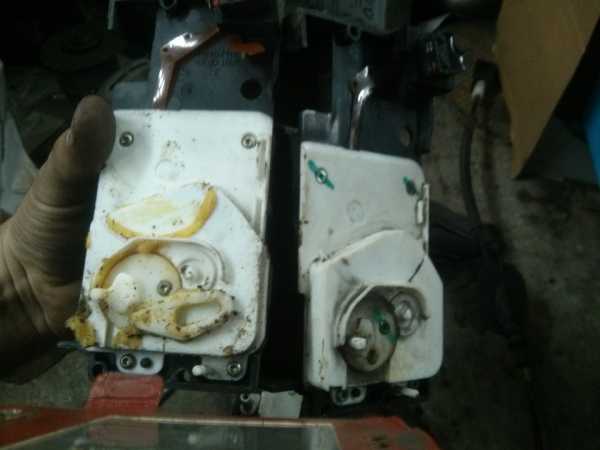

найди 10 отличий

)

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Как снять обшивку передней двери на форд фьюжн

Довольно часто нам приходится сталкиваться с необходимостью разборки дверей, как передних, так и задних. Причин, по которым требуется снятие обшивки дверей существует немало, среди них: шумоизоляция дверей, необходимость ремонта привода стеклоподъемников или установки оных, замена элементов двери, перетяжка дверных карт и т. д.

На нашем сайте уже имеются подобного рода фотоотчеты, например, когда-то мы рассказывали о том: «Как снять обшивку передней двери Форд Фокус 2 в условиях гаража«. Сегодня поговорим о том, как снять обшивку передней двери на Форд Фьюжн своими руками. Особенность данного способа заключается в том, что в отличие от остальных он не требует снятия зеркал.

Перед тем как снять обшивку передней двери Фьюжн подготовьте:

  1. Крестовую отвертку;
  2. TORX T20;
  3. TORX T25;
  4. Торцевой ключ на «10»;
  5. Пластиковую лопатку для поддевания фиксаторов и снятия элементов на защелках.

Как снять обшивку двери на Ford Fusion в домашних условиях

  1. Снимите пластиковую крышку, которой закрывается зеркало.
  2. Далее снимите заглушку, расположенную под ручкой замка, поддев ее чем-нибудь тонким.
  3. Далее крестовой отверткой выкрутите крепежный винт.
  4. Демонтируйте пластиковую накладку ручки двери, делать это нужно при помощи лопатки из плотного пластика.

  1. Нажав на защелки, отключите разъем стеклоподъемника.
  2. Используя TORX T25, выкручиваем болты, после чего нужно отщелкнуть защелку и уже тогда можно снять ручку.
  3. Аккуратно, не спеша, потяните панель на себя. После того как фиксатор вышел, потяните нижнюю часть. После того как все фиксаторы отсоединятся, поднимите панель вверх, теперь уплотнитель стекла сможет выйти из потая.
  4. Отсоедините дверную ручку. Для этого отожмите фиксатор расположенный со стороны тросика, дальнейший демонтаж механизма выполняется легко и просто.
  5. Открутите динамик и отсоедините разъем.
  6. Возьмите торцевой ключ на «10» и приступайте к вывинчиванию винтов по всему периметру панели.
  7. Теперь когда панель уже понемногу отходит, просунув руку вовнутрь нужно выполнить самое сложное — отсоединение механизма стеклоподъемника от пластиковой дверной карты. Ваша задача — открутить четыре винта ключом TORX T20, которые расположены во внутренней части двери.
  8. Отверткой TORX Т25 открутите три крепежных винта, которыми крепится мотор ЭСП, а также еще два винта, которые удерживают панель.
  9. Теперь, когда панель практически ничего не удерживает, кроме защитного чехла тросика дверной ручки, необходимо задвинуть панель Т-образными выступами на него, сдвинуть ее вперед машины и потянуть на себя, что позволит окончательно снять ее.
  1. Используя отвертку, подденьте и снимите все крепления проводов.
  2. Отключите разъем зеркала, после чего снимите и его, крепится он при помощи специальной площадки с фиксатором.

Теперь, когда обшивка передней двери снята, вы можете выполнить необходимые вам работы, после чего проделать все вышеописанные действия по отношению к другой двери. Если вам известны другие способы как снять обшивку двери Форд Фьюжн, вы можете поделиться ими используя форму комментариев.
