Как проверить gps антенну на исправность – Как проверить исправность автомобильной антены — Страница 2 — Радиосвязь, Мобильная связь…

Как проверить GPS антенну

GPS-антенны пользуются большой популярностью среди водителей автомобиля и не только. Сегодня знать свое местоположение требует все больше и больше людей, поэтому популяризация GPS идет семимильными шагами.

Внешняя GPS/Глонасс антенна – одно из самых распространенных GPS-устройств среди водителей автомобиля. С ней также происходят разного рода неполадки. В этой статье идет речь о параметрах, на которые стоит обращать внимание при выборе антенны, принципе работы и деталях для определения причины неполадки.

Параметры и выбор антенны

Итак, GPS-антенна является одним из самых важных элементов в системе беспроводной инфраструктуры, с ее помощью совершается определение местоположение объекта, на которого она работает. Поэтому, при выборе такой антенны надо обращать внимание на следующие параметры:

• каналы связи;
• расстояние возможного приема сигнала к ближайшему спутнику.

Если вы совершили неправильный выбор GPS-антенны, это скажется на ее работе в условиях непогоды, при осадках. Будут наблюдаться ухудшение сигнала либо прекращением работы антенны.

Работа в автомобиле

Для того, чтобы проверить GPS-антенну, разобраться в неполадке и ее причине, необходимо знать принцип работы устройства, функции и их распределение между деталями:

• приемником навигатора;
• приемник сигнала, расположенный в блоке навигации;
• сам блок навигации.

Начнем с того, что совершение приема и усиления сигнала внешней GPS-антенны, который идет от спутника, происходит с помощью приемника навигатора, который расположен в самой коробке вашего внешнего устройства. Поэтому, если вы страдаете от плохого сигнала, попробуйте обратится к специалистам по поводу коррекции или замены приемника.

Сигнал, который принимается не от спутника, а от самой GPS-антенны, рассчитывается приемником сигнала, расположенным в блоке навигации. Этот сигнал уже определяет местонахождение автомобиля. Таким образом, если GPS показывает неправильное местонахождение вашего транспортного средства, проблема кроется именно в приемнике сигнала блока навигации.

Окончательное определение положение объекта, в нашем случае автомобиля – функция, которая лежит на плечах навигационного блока, который, кроме этого, занимается маршрутом к точке следования.

Также блок занимается редакцией и коррекцией карты дороги, расчетом расстояния и дальности пути. На этом важность данной детали не заканчивается: все, что связано с голосом, DVD и объектами на карте тоже работает с помощью блока навигации.

yakauto.ru

Проверка работы GPS приемника Android устройства.

Данная инструкция предназначена для выявления и устранения проблем плохого приема (не точного определения местоположения), долгого поиска местоположения (GPS сигнала) или вовсе невозможностью определения местоположения.



Поиск местоположения…



При определённых условиях сигнал может не доходить до приёмника, или приходить со значительными искажениями или задержками.

Например, практически невозможно определить своё точное местонахождение в глубине квартиры внутри железобетонного здания, в подвале или в тоннеле, даже профессиональными геодезическими приёмниками. Уровень сигнала от спутников может серьёзно снизиться под плотной листвой деревьев или из-за очень большой облачности или если на устройство надет не сертифицированный чехол\бампер. Нормальному приёму сигналов GPS могут повредить помехи от многих наземных радиоисточников (лобовое стекло автомобиля с электро подогревом; не качественные блоки питания видеорегистраторов, радардетекторов и другое электро оборудование используемое в автомобиле)

.

GPS реализована и эксплуатируется  министерством обороны США и поэтому есть полная зависимость от этого органа в получении другими пользователями точного сигнала GPS.



Для проверки работы GPS приемника на устройствах Android рекомендуем установить бесплатное приложение GPS Test.

C его помощью Вы сможете проверить, работу GPS приемник Вашего устройства.





После запуска GPS Test Вы видите статус работы GPS приемника:





Постоянно указано «3D Fix» — Устройство работает корректно и определило координаты GPS









Постоянно указано «No Fix»  — Устройство неисправно или устройство находится в плохих условиях приема.







Значения не стабильны и постоянно изменяются с

 «3D Fix» на  «No Fix» — Устройство неисправно или находится в плохих условиях приема.



Постоянно указано «off» — GPS приемник устройства отключен.





Чтобы включить GPS приемник, нужно найти в настройки телефона, пункт меню «Местоположение» (настройки и названия пунктов меню у различных устройств и\или версиях Android могут отличаться от представленных на примерах).

 При использования любого Android устройства в качестве автомобильного навигатора, для быстрого и точного определения местоположения в настройках должны быть включены все доступные методы определения местоположения\геоданных  и\или задан режим высокой точности.







Примечание: Определение местоположения только по Wi-Fi\мобильным сетям или только по GPS — значительно ухудшают скорость определения местоположения и его точность.







Внимание! Если Вы проверили работу устройства и GPS Test показал, что устройство исправно и в другой программе навигации проблем нет, при этом только в СитиГид местоположение не определяется, убедитесь, что Вы самостоятельно не запретили использование GPS и сотовых данных при установки программы СитиГид или в настройках разрешений!



Разрешения необходимые для корректной работы программы показаны на снимках ниже:





Article ID: 150, Created: May 14, 2014 at 2:03 PM, Modified: March 31, 2017 at 5:04 PM

support.probki.net

Поиск неисправностей по признаку в системе навигации — иконка GPS белая или не видна

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

---

Иконка GPS белая или не показывается Диагностирующая проверка: Режим самодиагностики ПРИМЕЧАНИЕ: При хорошем приеме иконка обычно зеленая. Убедитесь, что антенна GPS вставлена. Проверьте любые аксессуары, введенные в систему в процессе эксплуатации, которые могут взаимодействовать с сигналом GPS. Установите автомобиль на открытом месте вдалеке от зданий. Сначала проверьте состояние аккумулятора. Проверьте, нет ли тонировки цвета «металлик» на заднем стекле и каких-либо электронных устройств (возможно скрытых), установленных в процессе эксплуатации автомобиля, рядом с антенной GPS или блоком навигации. Есть ли тонированное стекло цвета металлик или какие-либо электронные устройства? ДА - Снимите тонировку или аксессуары и проверьте заново.■ НЕТ - Включите зажигание, повернув ключ в положение ON (II). Иконка GPS Ant» красного цвета? ДА - НЕТ - Проверьте, не закрыта ли антенна GPS, расположенная под полкой для вещей, посторонними предметами, и повторите проверку. Замените антенну GPS на заведомо исправную и повторите проверку.■

omanual.ru

Как проверить, насколько исправна система слежения?



Как проверить, насколько исправна система слежения?

18.07.2013

---

В наше неспокойное время ГЛОНАСС полезная и нужная система. Но как всегда бывает, есть сторонники нового, так, же есть и противники. Люди придумывают, как обмануть технику и эти способы различные. Применение ГЛОНАСС мониторинга оправдано на предприятиях автотранспорта, но процесс тормозят служащие компаний, в первую очередь водители.

Вообще такое саботирование внедрения спутниковой системы слежения происходит повсеместно. Не все водители могут сразу же по достоинству оценить преимущества внедрения. На каждом предприятии проблема решается по-разному, но наиболее эффективно работает схема, по которой водителям руководство выдает премиальные за то, что они работают с исправной системой наблюдения. Практика показывает, что после такого поощрения, оборудование чудесным образом перестает давать сбои.

Очень распространены разные манипуляции с антенной или корпусом трекера ГЛОНАСС. Некоторые банально обрывают антенну, кто-то аккуратно протыкает ее иглой, другие обматывают фольгой полностью блок или детали по отдельности, ставят на контроллер магнит. Самые изобретательные сотрудники делают специальный свинцовый или из другого металла короб, чтобы полностью закрывать терминал. Все действия направлены на предотвращение поступление сигнала от спутника.

Как защитить систему от взлома?

Цель была бы достигнута, если бы не «но». Люди, которые устанавливают такое оборудование, научились защищать его от подобного рода махинаций. Вот некоторые эффективные способы защиты оборудования от сбоя или неправомерного вмешательства в него:

• Часть операторов систем ГЛОНАСС-мониторинга, с самого начала рекомендуют устройства со встроенными антеннами, что бы их невозможно было повредить, ведь для этого пришлось бы разобрать терминал.

• Терминал после установки пломбируется, чтобы можно было предотвратить попытки физического вмешательства в него.

• Приборы устанавливаются в труднодоступных местах, где тяжело их достать, детали, которые потребуется снять, чтобы получить доступ к антенне, пломбируются, а на блок крепятся наклейки.

• Еще одно. Программное обеспечение для спутникового слежения, настраивается таким образом, чтобы при диагностике контроллером обрыва или сбоя антенны он автоматически отправлял сигнал тревоги в систему. От вандализма это не спасет, но предупредит о том, что трекер неслучайно «выпал из зоны». И намекнет, кто виноват.

• Случаются попытки отрезать ГЛОНАСС-приемник от сети навигации, повредив питание. Для этого выдергивают предохранители, перерезают провода, и многое другое. Следует знать, что все модели контроллеров имеют систему резервного питания, которая обеспечит работу терминалу. Этого времени ему будет достаточно, чтобы отправить серез спутник тревожное сообщение.

Системы слежения достаточно надежны в работе. Операторы, которые проводят мониторинг автотранспорта, работают со специальным программным обеспечением, которое дает возможность определить случайно или нет трекер выпал «из зоны».

---

www.argoauto.ru

5 причин и 6 решений

Некорректная работа GPS модуля – довольно распространённая проблема Android-устройств. Система может подключаться к спутникам, но навигация всё равно работать не будет. В некоторых случаях дефект связан с поломкой аппаратной части гаджета, но большинство ситуация разрешимо программными методами. Ниже описано, что делать, если не работает GPS на Андроиде.

Проблемы с GPS

Для начала определим, как работает навигатор на телефоне. Яндекс.Карты или навигация от Google связывается со спутниками системы и запрашивает данные о текущем местоположении пользователя. На основе полученной информации выполняется построение оптимального маршрута или подбор общественного транспорта. Если модуль GPS перестает функционировать – нормальная работа навигации невозможна, даже с использованием технологии A-GPS. Основными причинами выхода из строя обычно являются программные неполадки, но в некоторых случаях источником неисправности является выход из строя аппаратного модуля.

На Андроид не работают службы геолокации, если в настройках указаны неверные параметры. Также причиной дефекта может стать установка несовместимой прошивки или отсутствие необходимых драйверов.

Навигатор от Гугл или Яндекс плохо работает и при слабом уровне сигнала спутника. Стоит помнить, что программы не всегда корректно отображают местоположение, и на систему не стоит полагаться в походах или на бездорожье. Чтобы устранить неполадки, разберём причины и способы решения популярных проблем.

Причины отсутствия сигнала

Можно выделить две основные группы неисправностей: аппаратные и программные. Первые устраняются квалифицированными специалистами в сервисных центрах, а вторые можно исправить в домашних условиях.

• Аппаратные – компонент способен выйти из строя после механического воздействия на корпус устройства, например, падения или сильного удара. Причиной поломки может стать и попадание жидкости на основную плату, с последующим окислением контактов.
• Программные – заражение вредоносным программным обеспечением, неправильная прошивка или сбои при обновлении – всё эти неисправности способны повредить драйвер местоопределения.

Первое, что следует сделать, если датчик GPS не работает – перезагрузить смартфон и проверить его антивирусом. Возможно, оперативная память устройства заполнена, а ресурсов процессора не хватает для активации связи со спутниками.

Некорректная настройка

Правильная настройка параметров смартфона – залог правильной работы системы GPS на Андроид.

• Если Андроид не находит местоположение, перейдите в настройки девайса, затем – «Общие», после чего откройте «Местоположение и режимы».
• На вкладке «Location» укажите предпочитаемый способ определения местоположения. Если указать «Только спутники», Android не будет использовать технологию A-GPS, собирающий данные с ближайших сотовых и Wi-Fi сетей для повышения точности геопозиционирования.
• Попробуйте установить режим «Только мобильные сети» и проверьте работоспособность карт. Если навигация включается – проблема с драйвером или в аппаратной части.
• Когда GPS на Андроид не включается (система не реагирует на переключение опции) – вероятно, проблема в прошивке. Выполните полный сброс настроек или обратитесь в сервисный центр.
• Для сброса настроек местоположения нажмите на вкладку «Восстановление и сброс», затем тапните на «Сбросить настройки сети и навигации». Выполните вход в аккаунт Google для подтверждения.

Важно! Все сохранённые пароли от точек доступа Wi-Fi, а также данные сотовых сетей будут удалены.

Описанный способ помогает устранить большую часть неполадок с программной частью.

Неправильная прошивка

Последствия неосторожной прошивки на Андроид могут быть довольно непредсказуемыми. Установка сторонних версий ОС выполняется для ускорения работы гаджета, а в итоге модули телефона перестают функционировать.

Если решили перепрошить девайс – скачивайте файлы прошивки только с проверенных форумов – XDA и 4PDA. Не пытайтесь прошить смартфон версией ОС от другого телефона, так как необходимые для работы драйверы могут перестать функционировать. Если устройство превратилось в «кирпич», выполните полный сброс данных.

• Зажмите кнопки увеличения громкости и блокировки на 5-7 секунд. Когда на экране выключенного гаджета появится логотип Андроид, отпустите «Громкость вверх».
• Загрузится меню Рекавери. Выберите пункт «Wipe Data/Factory Reset», подтвердите Хард Ресет.
• Для перезагрузки смартфона тапните «Reboot system now». Настройка при включении займёт несколько минут.

Метод подходит для девайсов с поврежденной прошивкой. Модуль GPS восстановит работоспособность после перехода на заводскую версию ОС.

Калибровка модуля

В некоторых случаях необходимо выполнить быструю калибровку устройства.

• Откройте приложение «Essential setup», его можно бесплатно скачать с Play Market.
• Нажмите на иконку компаса и положите смартфон на ровную поверхность.
• Тапните кнопку «Test» и подождите 10 минут до окончания тестирования. После завершения, попробуйте включить навигацию по спутникам.

Проблемы с аппаратной частью

Китайские дешевые смартфоны часто оснащены некачественными модулями спутниковой связи. Исправить неполадки способна замена соответствующего модуля в сервисном центре. Неисправности в работе проявляются как на Android, так и на iOS телефонах.

Задайте вопрос виртуальному эксперту

Если у вас остались вопросы, задайте их виртуальному эксперту, бот поможет найти неисправность и подскажет что делать. Можете поговорить с ним о жизни или просто поболтать, будет интересно и познавательно!

Введите вопрос в поле и нажмите Enter или Отправить.

Заключение

Если не работает навигация на Андроид или не получается подключаться к спутникам на открытой местности, определите – причина дефекта в параметрах гаджета или из строя вышла электронная плата. Ремонт аппаратных неисправностей следует проводить только в официальных сервисных центрах.

Видео

expertland.ru

GPS антенна.

В наше время спутниковая навигация, это неотъемлемая часть повседневной жизни, GPS встроен во всех мобильных устройствах. Навигаторы и трекеры работающие с GPS или отечественной Глонасс, получают все большее распространение, в основном в транспортных средствах, в автомобилях и т. д. При работе с различными GPS гаджетами, часто приходится сталкиваться со слабым сигналом GPS или полным его отсутствием. Сегодня рассмотрим как можно усилить GPS сигнал, в устройствах работающих с ним.

Главным образом речь пойдет об антенне, но не просто об антенне, которую можно купить в магазине, а о самодельной GPS антенне, которую можно подключить к любому устройству имеющему GPS модуль. Данную антенну, а точнее способ как её изготовить, нам поведал постоянный читатель блога Юрий из Тамбова, он в свою очередь откапал эту схему на каком-то американском форуме, за что ему большое спасибо.

Антенна мною была изготовлена и протестирована, не смотря на то, что она получилась со второго раза, полностью подтверждаю работоспособность данной конструкции. Изготавливалась антенна для китайского GPS трекера, который как раз и страдал постоянной потерей сигнала с GPS спутников. Известно, что у дешёвых трекеров это главная проблема, там стоят слабенькие GPS модули, у которых в качестве антенны работает патч имеющийся на корпусе самого модуля. Такой модуль будет работать только под отрытым небом, стоит же устройство куда-нибудь спрятать, (под капот машины, например) и сигнал сразу же теряется.

Прежде чем браться за изготовление GPS антенны, стоит убедиться, сможете ли вы добраться до GPS модуля, к которому антенна и будет подключаться. В китайском трекере, добраться до GPS модуля не составляет труда, там все хорошо разбирается и также собирается, ниже на фото показанно как выглядит GPS модуль у трекера. Выглядит он в принципе почти одинаково на всех устройствах, будь то трекер или навигатор. Но вот если в трекере до него просто добраться, то в навигаторе с разборкой могут возникнуть проблемы, так как устройство посложнее. Поэтому обязательно убедитесь, стоит ли разбирать ваше устройство, если вы точно не знаете как это сделать. К тому же лучше подключить покупную внешнюю антенну к разъёму устройства, если такой разъем имеется.



В обычных же, недорогих GPS трекерах, такого разъёма нет. Так что самодельная доработка вполне оправданна. Чем хороша данная антенна, так это тем, что она проста в изготовлении, и имеет миниатюрные размеры, это квадрат 46 на 46 мм. Антенна изготавливается из медной проволоки сечением 2,5 мм². Это обычный монолитный электрический провод, который используется в электропроводке.

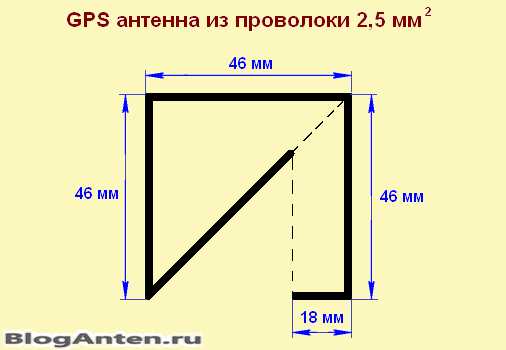

Фото изготовления GPS антенны

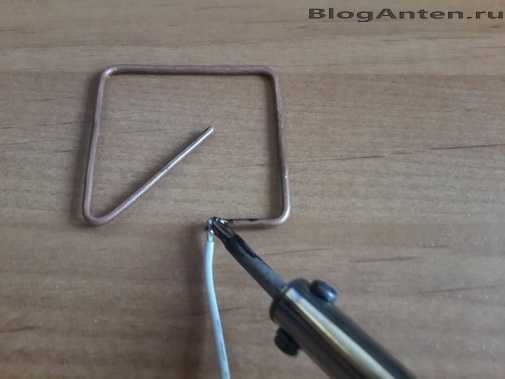

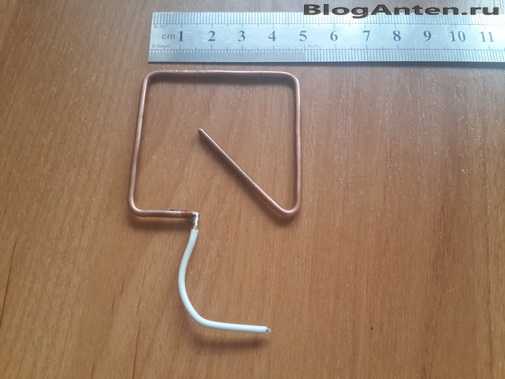

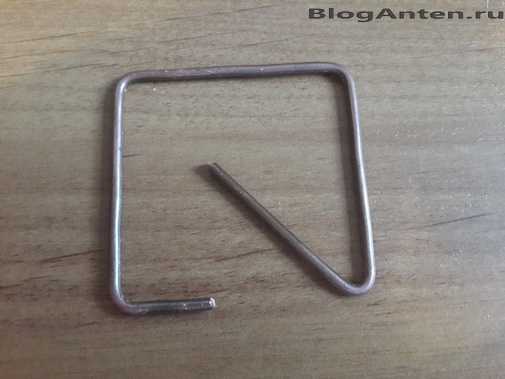

Сам процесс изготовления GPS антенны подробно показан на фото. Смысл заключается в правильном изгибании проволоки по размерам указанным на схеме. Проволока легко гнется руками с помощью плоскогубц. Обязательно все размеры выдержать точно, от этого зависит работоспособность конструкции.

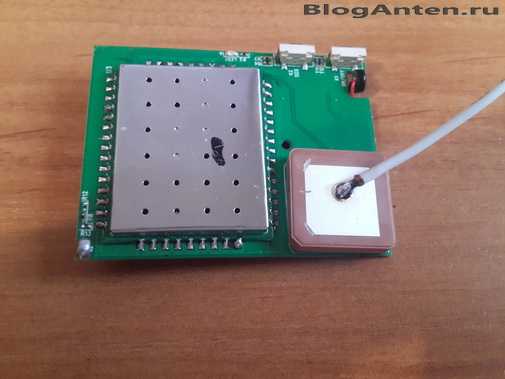

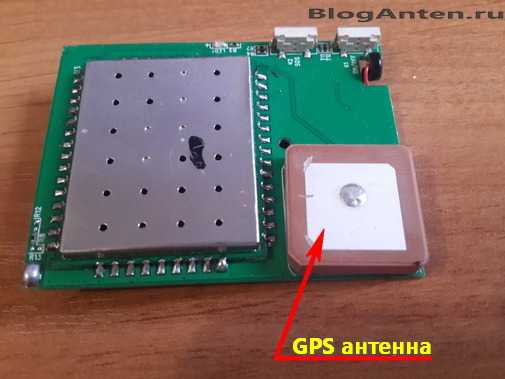

После изготовления самой антенны, ее нужно будет припаять к патчу на GPS модуле как показано на фото. Ни в коем случае не спутайте GPS модуль с GSM антенной, на трекере GSM антенна выведена отдельно в виде небольшой схемы. GPS модуль впаян в плату устройства. Далее вся конструкция собирается, и самодельная антенна припаивается небольшим отрезком провода, который вводится в корпус через специально проделанное отверстие. Саму антеннку можно прикрепить к корпусу трекера обычным скотчем.

Результат от такой доработки стал заметен сразу, трекер ловит спутники даже в помещении, до этого он отказывался это делать даже на окне. Стабильный сигнал GPS теперь обеспечивается практически в любых условиях, что для трекера очень важно. Такая самодельная GPS антенна подойдет к любому GPS устройству, главное добраться к модулю. Но главное преимущество такой конструкции, это то, что такую простую GPS антенну своими руками сможет изготовить любой.

Похожие статьи:

bloganten.ru

Антенна GPS: характеристики и назначение

Наружная GPS антенна дает возможность gps приемнику через принятый сигнал определить географическое положение в конкретный момент времени. На территории РФ широко применяется система навигации ГЛОНАСС, точность местоположения человека с приемником GPS достигает 3 метров, у моделей старого коммерческого выпуска точность положения – около 150 метров в условиях плохого сигнала от спутника, на открытой местности – около 3 метров. Существуют дополнительные системы поправок (SBAS), применяя которые точность определяется одним или двумя метрами.

Описание работы антенны

Антенна gps является составляющим устройством в системе беспроводной структуры определения географического положения объекта. Правильный выбор элемента приема сигнала (антенны) обеспечивает способность работы всей системы по таким показателям, как: дальность принятия сигнала от спутника, пропускная способность (каналы связи), другие параметры.

Антенна, выбранная неправильно, проявит свои негативные качества только в условиях непогоды: дождь, снег, это отразится ухудшением сигнала или прекращением работы. В нормальных условиях она будет показывать хорошие параметры связи. Спроектировать отличную антенну требует значительных усилий, не меньше чем конструирование электронных изделий.

GPS антенна

Дополнительные сведения. GPS расшифровывается как Глобальная Система Позиционирования, которая разработана в начале 70 годов прошлого века для вооруженных сил США, но уже в середине 90 годов прошлого века ее стали применять и для гражданских нужд. Первоначально в этой системе было 24 спутника, на этот год уже насчитывается 31 спутник.

Купленный смартфон или планшет имеет встроенную антенну gps, через драйвера она связывается с ПО (программным обеспечением). По этой причине специалисты выделяют три возможных фактора ошибки определения географического места, это:

• количество спутников gps над конкретной местностью;
• какого качества антенна находится в устройстве;
• насколько качественно работают драйвера.

Классификация антенн

Антенны GPS классифицируются, как: активные и пассивные, встроенные или внешние. Специалисты акцентируют внимание на тот фактор, что антенна в этой системе играет важную роль. Даже мощное устройство, но с неправильно подобранной антенной может показывать параметры намного ниже паспортных данных.

Активные gps антенны – это стандартная антенна, в схему которой встроен усилитель сигнала. Они часто применяются в приемниках, где нет внутренних аппаратов, но есть вывод для подключения внешней антенны. Активные элементы системы более чувствительные, а именно уровень сигнала к окружающему шуму выше, кроме этого происходит понижение помех.

Пассивную gps антенну характеризует окружающее электромагнитное излучение: чем оно выше, тем слабее сигнал дойдет к приемнику. Рекомендуется устанавливать в автомобиле активные антенны, с более большой амплитудой, выбор зависит от установленного приемника и наличия антенного усилителя.

Активные gps антенны

Изготовители антенн gps предлагают покупателям большой выбор внутренних и внешних моделей этих устройств, есть отличия по напряжению питания, от 3 вольт до 5 вольт, кроме этого устройства имеют и дополнительные полосовые фильтры для снятия сигнала (вырезания), который находится вне нужного диапазона.

Автомобильная gps антенна для навигационного блока имеет диапазон частоты 1575, 42 плюс-минус 3 МГц. Учитывая работу полосового фильтра, получается 10 МГц, с усилением 4 Децибела и рассеиваемой мощностью в один ватт. Эти устройства показывают стабильную работу при следующих температурных колебаниях: минус 40 градусов – плюс 100 градусов по Цельсию, влажность считается 100%.

Кроме большого выбора антенн производители предлагают различную комплектацию к ним по маркам кабеля и виду разъемов, что дает возможность применять их с разного вида устройствами. Важным показателем в комплектации кабеля выступает его длина, сейчас она достигает пяти метров. Оптимизация антенн проводится по разным показателям, это: коэффициент усиления, уменьшение энергопотребления, уменьшение стоимости устройств, уменьшение габаритных размеров устройств.

Как подключить антенну gps к планшету

Современные мобильные устройства и планшеты имеют внутреннюю gps антенну, но их нельзя приравнивать к навигатору, так как не всегда эти устройства могут уловить сигнал от спутника, когда плохие условия приема, а именно:

1. Автомобильные стекла с напылением, которые не дают полноценного прохождения сигнала;
2. Габаритные размеры планшета не позволяют его разместить под стеклом;
3. Маленький обзор.

Простой выход из такой ситуации – это сделать подключение; gps антенна для планшета станет почти 100% навигатором. Эту работу можно выполнить самостоятельно или же обратиться в сервис.

Важно! Внешняя антенна представлена в миниатюрном виде, она размещается в специальном боксе, который имеет габариты не больше ½ коробка спичек, из него выходит специальный кабель, экранированный по всей длине, которая может быть разной, это зависит от модификации антенны, в основном установлено около 3500 миллиметров. Через специальный разъем антенный блок подключается к планшету, такого вида антенну можно подключать к стационарному ПК или смартфону.

Подключение антенны

Как подключить внешнюю антенну к своему устройству

Приобретая наружную антенну gps, вы должны четко объяснить продавцу, для какого устройства вы ее берете, это необходимо сделать, так как современные усилители сигнала можно применять, используя USB порт, а также Bluetoot, а именно подключить своими руками:

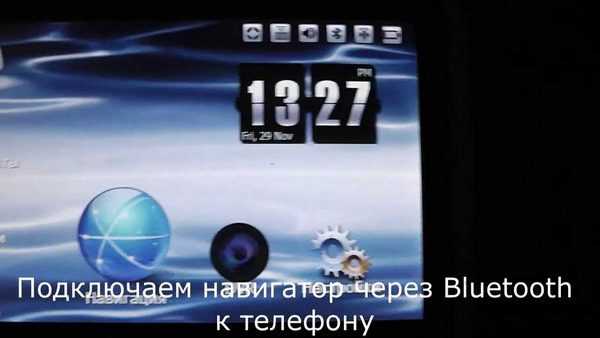

• Для смартфона идеально подходит усилитель сигнала с подключением Bluetoot, все параметры будут передаваться, используя специальный протокол, вам не нужны дополнительные разъемы;
• На ПК и ноутбуках сейчас устанавливается разъем USB/PS2, поэтому можно выбрать наружный усилитель с подключением через него;
• На некоторых планшетах нет USB входа, тогда решением будет подключение через Bluetoot, эффективность этой антенны достигается автономным блоком питания и необходимостью правильно установить крепление антенны.

Виды подключения усилителя к приемнику сигнала

Работа GPS в автомобиле

Специалисты для упрощения понимания работы системы позиционирования авто сделали простой алгоритм понятий, который представляет следующее:

1. Внешняя gps антенна принимает и усиливает сигнал, получаемый от спутников, передает его в приемник навигатора;
2. В блоке навигации расположен приемник сигнала, который рассчитывает местонахождение авто по сигналу, принятому от GPS антенны, затем для уточнения положения параметры передаются в блок управления системы навигации;
3. В задачу навигационного блока входит окончательный расчет вашего местонахождения, он должен показать маршрут к точке следования. Блок корректирует загруженную дорожную карту, рассчитывает расстояние до выбранного пункта назначения. Навигационный блок управляет голосовыми командами, устройством DVD, показывает нужный фрагмент карты на дисплее;
4. Расчет направления движения в навигационном блоке проводится на основании данных, получаемых от угловой скорости колеса и параметра сигнала VSP авто, который приходит от ECM компьютера.

Для правильного определения положения авто надо настроить дорожную карту, на ней отмечается местоположение машины. Дорожная карта через устройство DVD транслируется в навигационный блок и сравнивается с положением авто. Нельзя настраивать карту, когда авто в движении, а также когда машина находится на дороге, не обозначенной на карте.

Как сделать наружный усилитель самостоятельно

Знать собственное местонахождение в некоторых случаях важно, поэтому навигация все сильнее входит в повседневную жизнь. Очень часто пользователи сталкиваются со слабым gps сигналом, когда он нужен, а еще с полным его отсутствием. Выходом из этого положения может быть антенна самостоятельного изготовления для любого устройства с GPS модулем.

Китайского происхождения устройство с модулем gps часто страдает отсутствием сигнала; причина – слабый модуль приема сигнала. Антенной работает патч, размещенный на внешней стороне устройства. Необходимо отметить, что на улице это устройство работает, но сигнал пропадает, если создать плохие условия приема (занести устройство в дом, положить в авто). Порядок действий:

• Определяем, насколько сложно или легко можно добраться к gps модулю;

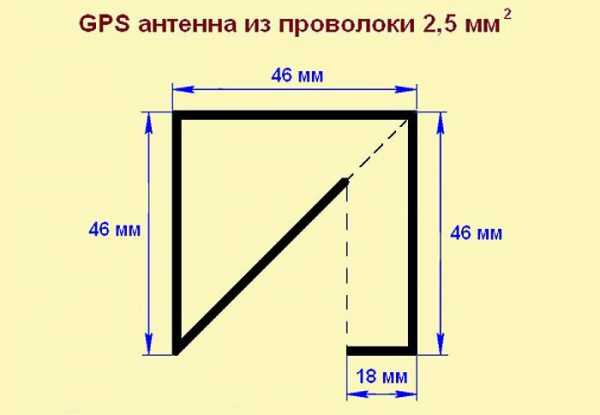

• Берем медную проволоку сечением 5/2 миллиметра квадратного, длиной 46 миллиметров*4, где 4 – это стороны квадрата, она представляет собой квадрат;

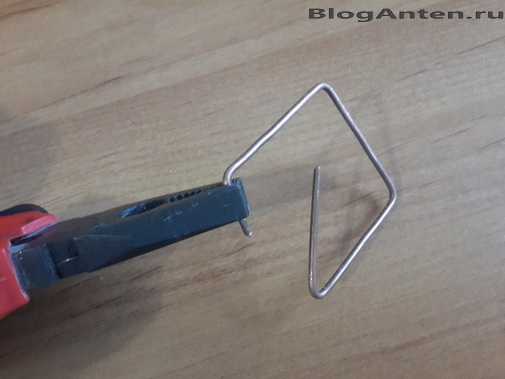

• Делаем из проволоки правильный квадрат, используем плоскогубцы, надо точно выдержать размеры, от этого зависит, как будет работать антенна;
• Припаиваем антенну к внешнему патчу gps.

Для удобства антенну можно прикрепить к корпусу устройства скотчем. Результатом выполненной работы является стабильный прием сигнала устройством в помещении и в авто.

Самодельная антенна

Пример самодельной антенны gps дает возможность принимать сигнал даже в плохих погодных условиях и внутри авто. Часто навигацией пользуются любители путешествий, когда надо проложить короткий маршрут из одного пункта в другой. Наружная GPS антенна дает гарантию стабильного приема сигнала.

Видео

Оцените статью:
