Как подключить к сд магнитоле флешку – Как сделать и подключить USB к магнитоле своими руками

Содержание

Как подключить флешку к магнитоле.

Пространство своей машины мы нередко наполняем любимыми музыкальными композициями. Жаль, что заводские аудиосистемы порой не позволяют нам сделать этого в полной мере. У автолюбителей есть альтернативы в виде автомобильных магнитол с USB-выходом, MP3-адаптеров или MP3-модуляторов.

1

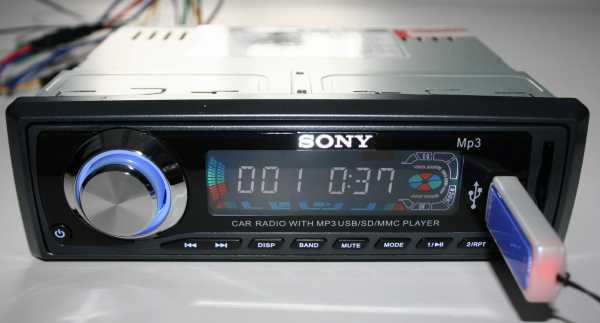

Если в магнитоле предусмотрен USB выход, то подключение флешки не составит труда. Нужно вставить флеш-карту в разъем, и магнитола автоматически начнет считывать содержимое носителя.

2

MP3-модулятор подключается через гнездо прикуривателя автомобиля. Необходимо вытащить прикуриватель и вставить в освободившийся разъем модулятор. В зависимости от типа модулятора, найдите его волну в поиске радиочастот FM-приемника.

3

Подсоединение MP3-адаптера. MP3-адаптер – прибор, который отображается как съемный CD-проигрыватель. Извлеките автомагнитолу из гнезда. Соедините штатную магнитолу с адаптером при помощи имеющегося кабеля. Разъем прибора подключается к разъему CD-чейнджера на задней панели магнитолы. Протяните кабель в то место, где по-вашему будет удобно находиться MP3-адаптеру.

4

При следующем включении зажигания автомобиля адаптер запустится автоматически, а на его дисплее появится информация о проигрывающемся треке. Управление MP3-адаптером осуществляется с кнопок на панели прибора или с пульта, а воспроизведенный звук более качественного звучания.

Автолюбители отдают предпочтения все же MP3-адаптерам. Цена такого адаптера несколько выше, по сравнению с MP3-модулятором. Но у первого существуют дополнительные возможности, такие как возможность подзарядки мобильного телефона через USB разъем.



sovetclub.ru

Инструкция по изготовлению USB-адаптера для штатных магнитол своими руками

Когда появились кассетные магнитофоны и CD-плееры, машины стали укомплектовываться автомагнитолами. Но с развитием радиоэлектроники появились USB-флешки, которые полностью заменили другие носители. Они не занимают много места, на них можно записать большое количество музыкальных файлов, при этом во время поездки музыка не будет прерываться от езды по бездорожью. Как сделать USB-порт (адаптер) для штатных магнитол своими руками, описывается в этой статье.

Штатное устройство с флешкой

Содержание

[ Раскрыть]

[ Скрыть]

Руководство, как сделать USB-вход в автомагнитоле

Почти все современные автомобили укомплектованы автомагнитолой. Многие водители не хотят менять ее на новое китайское устройство ради того, чтобы получить USB-вход. Для того, чтобы была возможность слушать музыку с флешки, к штатной магнитоле нужно присоединить USB-адаптер (автор видео — oleg ko).

Подготовка

Установка USB в штатную магнитолу не займет много времени, но нужно обладать некоторыми знаниями по радиотехнике и уметь пользоваться паяльником. В первую очередь нужно приобрести МР3-плеер, который может читать флешки и карты памяти. Важно, чтобы на нем был выход для наушников. Это необходимо для того, чтобы можно было снимать аудио-сигнал.

Можно воспользоваться FM-триммером, который оборудован аудио-выходом. Преимущество триммера в том, что в комплекте с ним идет дистанционный пульт управления.

Набор для подключения

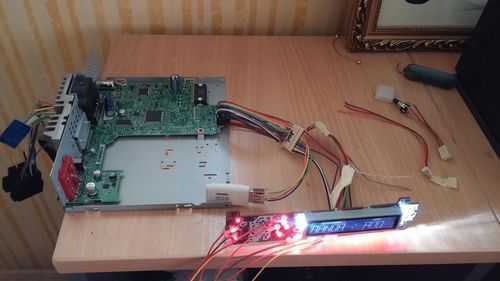

Этапы

Купив подходящее устройство с аудио выходом, и приготовив необходимые инструменты, можно приступать к работе.

Подключение состоит из следующих этапов:

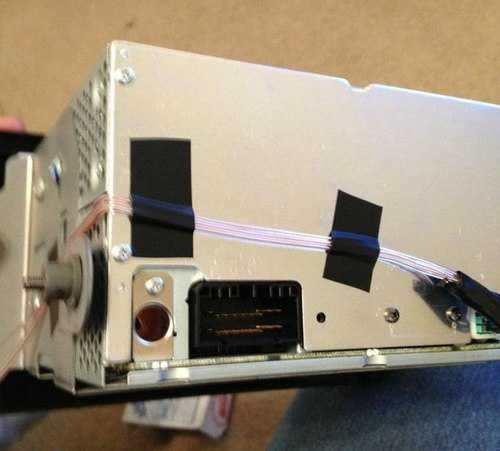

  1. Вынимаем устройство и извлекаем из него лентопротяжный механизм или CD-привод.
  2. Положительный провод питания от плеера припаиваем к контакту магнитолы. После включения должно появиться напряжение 9 или 12 В.
  3. Для МР3-плеера нужно включить в схему преобразователь напряжения с 12 Вольт на 5 Вольт. В триммере он встроенный.
  4. Для подключения звука необходимо взять экранированный провод и подсоединить с его помощью AUX выход магнитолы к аудио выходу плеера. Если нет такого провода, тогда нужно на плате найти предварительный усилитель, именно к нему идет провод, который нам нужен.
  5. Находим на микропроцессоре выход аудио сигнала. Выпаиваем конденсаторы, а на их место подаем аудио сигнал с плеера.
  6. Теперь устанавливаем плату МР3-плеера. При этом следует соблюдать осторожность, чтобы не избежать короткого замыкания.
  7. Сделать USB входом можно отверстие на панели, где вставлялись диски или кассеты.
  8. Кнопки для управления плеером выводим к клавишам управления расположенным на передней панели.
  9. Далее осталось собрать штатную автомагнитолу и установить ее на место.

Подключение флешки к адаптеру

Теперь можно слушать музыку с цифровых устройств через USB-порт, сделанный своими руками. Для этого нужно включить режим ТАРЕ или AUX. Управление треками осуществляется либо с помощью кнопок на панели, либо пультом, если использовался FM-триммер.

Заключение

Преимущества подключения USB-адаптера к магнитоле:

  • легко установить;
  • флешка лишена недостатков проигрывания CD-дисков, когда выгорает лазер и возникают проблемы с воспроизведением дисков;
  • на флешку помещается много файлов, их легко обновлять и дополнять;
  • воспроизводится запись в том качестве, в котором была записана;
  • можно использовать штатное устройство;
  • USB-вход не занимает прикуриватель.

Таким образом, подключить USB-порт не сложно. Главное, уметь пользоваться паяльником и разбираться хоть немного в электронике.

Подключив в автомагнитоле свой переходник для флешек, можно сэкономить на покупке нового устройства, оборудованного USB-адаптером.

 Загрузка …

Видео «Подключение USB-порта»

В этом видео наглядно демонстрируется, как подключить USB-порт для автомагнитолы (автор видео — shlepanovan).

avtozam.com

Как подключить флешку к автомагнитоле

Приобретая транспортное средство, автомобилисты обращают внимание не только на его техническое состояние, но и также на уровень комфорта, который сопровождает этот автомобиль. Безусловно, с течением времени даже самое современное оснащение технического средства устаревает, появляются альтернативные варианты, которые ещё активнее приветствуются автомобилистами. Процесс модернизации развивается стремительно, затрагивая, в том числе, и оснащение салона проигрывающими устройствами.

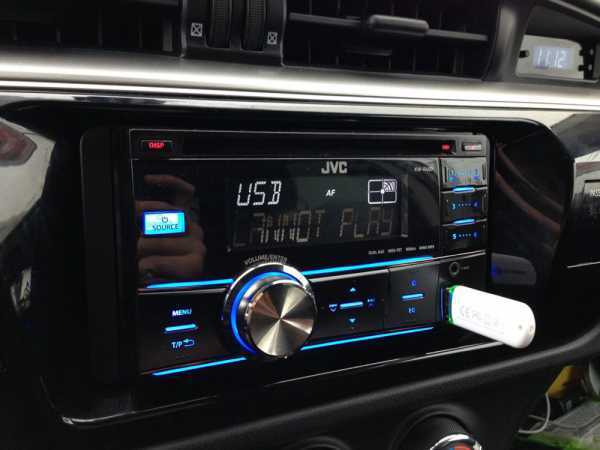

К автомагнитоле можно подсоединить флешку для прослушивания музыкальных записей.

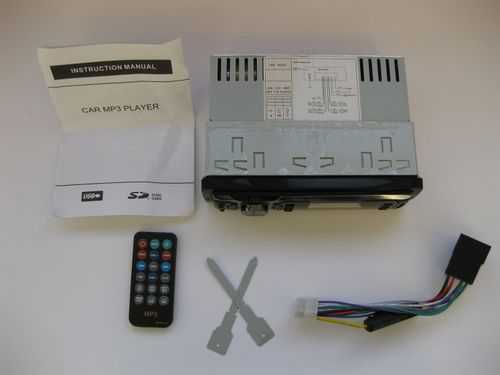

Ещё несколько лет назад в продаже можно было найти автомагнитолы, рассчитанные на применение оптических дисков. В настоящее время широчайшей популярностью пользуются устройства, воспроизводящие музыкальные файлы с флешки. Конечно, опираясь только на источник воспроизведения, отказаться от своей любимой автомагнитолы, большинству автомобилистов сложно. К тому же, большинство цифровых устройств, реализуемых в торговой сети, имеют сомнительное происхождение.

Если вы желаете оставить свою магнитолу, но оснастить её дополнительными устройствами, благодаря которым станет возможным подключение к ней флешек, тогда вам будет достаточно полезно изучить рекомендации, как быстро подключить флешку к автомагнитоле.

Варианты подключения

Существует несколько вариантов решения проблемы, связанной с подключением съёмного накопителя к проигрывающему устройству. Среди таких вариантов есть такие, которые приветствует лишь ограниченное количество автомобилистов. Отличной альтернативой ним выступают достаточно популярные действия, позволяющие разобраться даже тем, кто не имеет технического образования, как к магнитоле подключить флешку.

Можно, конечно, не подвергать себя никаким испытаниям, а просто посетить торговое заведение и приобрести качественное воспроизводящее устройство именитого бренда. Однако такое решение проблемы для многих хоть и будет желанным, но при этом совсем не по карману. По этой причине всё-таки полезно рассмотреть рекомендации автомобилистов, прошедших такой путь модернизации, как подключить флешку к автомагнитоле без USB-разъёма.

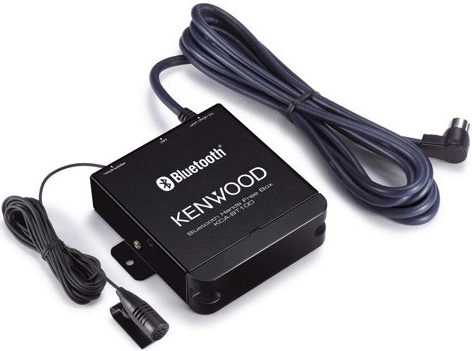

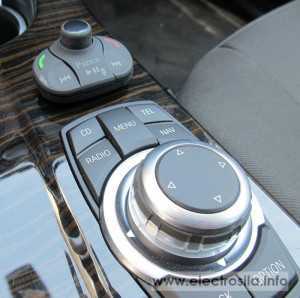

Bluetooth адаптер

Возможно, кто-то уже имеет опыт подключения флешки к магнитоле с применением Bluetooth адаптера. Безусловно, это вариант можно считать, как один из вероятных способов решения проблемы. Однако те, кто уже проходил такой технический путь решения, в большинстве случаев оставался недоволен результатом.

Прежде всего, Bluetooth адаптер необходимо подключать к прикуривателю, соответственно, приходится рассматривать необходимость приобретения разветвителя. А это уже не только дополнительные финансовые растраты, но и возникновение некоего дискомфорта, когда выступающие части не позволяют совершать быстрых движений. Кроме этого, такое специфическое нагромождение провоцирует снижение эстетики салона автомобиля. Однако главным недостатком является то, что ожидать воспроизведения высококачественного звука не приходится.

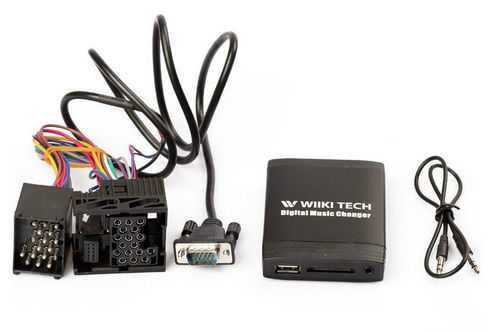

USB-адаптер

Некоторые искусные технические умельцы могут не только успешно внедрить в любую автомагнитолу USB-адаптер, но и предварительно его самостоятельно сконструировать. Однако такой вариант неприемлем абсолютно для всех, поскольку приходится работать с микросхемами, платами, в которых важно разбираться. Даже одна неправильно проведённая пайка способна спровоцировать выход со строя автомагнитолы.

Сгоревшую плату, безусловно, можно заменить, но для этого опять-таки потребуются определённые знания и навыки, а также придётся раскошелиться, поскольку стоимость такой «детальки» может быть достаточно высокой. В торговой сети при желании можно найти специальный USB-адаптер, который совершенно просто подключить к имеющейся у вас автомагнитоле.

Этот способ решения проблемы хорош тем, что исключена необходимость разбирать устройство, а также подключаться к прикуривателю. Необходимо просто первоначально снять магнитолу и извлечь шлейф проводов.

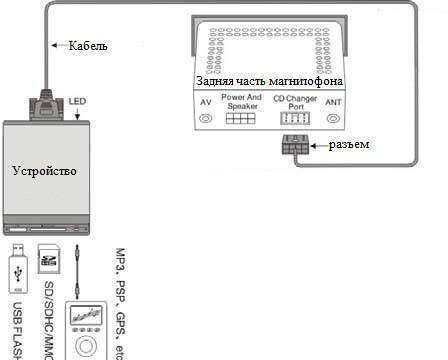

Следующий шаг будет обеспечивать достижение вашего желания. Между разъёмами магнитолы и проводов вам потребуется установить приобретённый специальный переходник, в котором имеется отверстие для последующего подключения к нему USB-адаптера.

После того как вы подсоединили все указанные устройства, остаётся вернуть автомагнитолу на её привычное место, адаптер разместить там, где вы считаете приемлемым для вас. Большинство автомобилистов предпочитают поместить USB-адаптер в бардачок, таким способом, обеспечивая комфортный доступ к нему, но при этом скрывая это устройство от посторонних глаз, что способствует поддержанию эстетики.

Однако на этом ваши действия не завершаются. Завершается только их техническая сторона, а впереди предстоит совершить часть манипуляций, связанных с необходимыми настройками.

ВАЖНО. Магнитола рассчитана на работу с оптическими дисками, поэтому USB-адаптер выступает в качестве эмулятора, «обманывающего» вашу магнитолу.

Без специальной «подготовки» съёмного накопителя вам не удастся ловко «обмануть» вашу магнитолу, поэтому следует подвергнуть флешку некоторым настройкам. Подсоедините съёмный накопитель к компьютеру, после этого создайте на нём семь папок. Каждую следует подписать в виде «CD» с добавлением номера. Все первые шесть папок должны оставаться пустыми, а седьмая папка «CD 7» как раз и будет являться хранилищем для музыкальных файлов.

ВАЖНО. Если вы проигнорируете эти советы, то воспроизведение музыки будет невозможным.

Воспользовавшись такими рекомендациями, можно вернуть к «жизни» те магнитолы, которые уже некачественно считывают оптические диски, по причине того, что лазерная головка износилась. Помимо этого, обновлять музыкальные альбомы станет гораздо проще, потому что флешка позволяет записывать музыкальные файлы достаточно быстро и качественно. Качество воспроизводимого звука будет на высоте, поэтому удовлетворит любого меломана.

Итак, подключение флешки к автомагнитоле является процессом, который сможет осуществить каждый, если тщательно ознакомится с алгоритмом проведения рекомендуемых действий, направленных на модернизацию имеющегося звукового устройства.

nastroyvse.ru

Как к магнитоле подключить флешку

Подключение флешки к автомагнитоле

Приобретая транспортное средство, автомобилисты обращают внимание не только на его техническое состояние, но и также на уровень комфорта, который сопровождает этот автомобиль. Безусловно, с течением времени даже самое современное оснащение технического средства устаревает, появляются альтернативные варианты, которые ещё активнее приветствуются автомобилистами. Процесс модернизации развивается стремительно, затрагивая, в том числе, и оснащение салона проигрывающими устройствами.

К автомагнитоле можно подсоединить флешку для прослушивания музыкальных записей.

Ещё несколько лет назад в продаже можно было найти автомагнитолы, рассчитанные на применение оптических дисков. В настоящее время широчайшей популярностью пользуются устройства, воспроизводящие музыкальные файлы с флешки. Конечно, опираясь только на источник воспроизведения, отказаться от своей любимой автомагнитолы, большинству автомобилистов сложно. К тому же, большинство цифровых устройств, реализуемых в торговой сети, имеют сомнительное происхождение.

Если вы желаете оставить свою магнитолу, но оснастить её дополнительными устройствами, благодаря которым станет возможным подключение к ней флешек, тогда вам будет достаточно полезно изучить рекомендации, как быстро подключить флешку к автомагнитоле.

Варианты подключения

Существует несколько вариантов решения проблемы, связанной с подключением съёмного накопителя к проигрывающему устройству. Среди таких вариантов есть такие, которые приветствует лишь ограниченное количество автомобилистов. Отличной альтернативой ним выступают достаточно популярные действия, позволяющие разобраться даже тем, кто не имеет технического образования, как к магнитоле подключить флешку.

Можно, конечно, не подвергать себя никаким испытаниям, а просто посетить торговое заведение и приобрести качественное воспроизводящее устройство именитого бренда. Однако такое решение проблемы для многих хоть и будет желанным, но при этом совсем не по карману. По этой причине всё-таки полезно рассмотреть рекомендации автомобилистов, прошедших такой путь модернизации, как подключить флешку к автомагнитоле без USB-разъёма.

Возможно, кто-то уже имеет опыт подключения флешки к магнитоле с применением Bluetooth адаптера. Безусловно, это вариант можно считать, как один из вероятных способов решения проблемы. Однако те, кто уже проходил такой технический путь решения, в большинстве случаев оставался недоволен результатом.

Прежде всего, Bluetooth адаптер необходимо подключать к прикуривателю, соответственно, приходится рассматривать необходимость приобретения разветвителя. А это уже не только дополнительные финансовые растраты, но и возникновение некоего дискомфорта, когда выступающие части не позволяют совершать быстрых движений. Кроме этого, такое специфическое нагромождение провоцирует снижение эстетики салона автомобиля. Однако главным недостатком является то, что ожидать воспроизведения высококачественного звука не приходится.

USB-адаптер

Некоторые искусные технические умельцы могут не только успешно внедрить в любую автомагнитолу USB-адаптер, но и предварительно его самостоятельно сконструировать. Однако такой вариант неприемлем абсолютно для всех, поскольку приходится работать с микросхемами, платами, в которых важно разбираться. Даже одна неправильно проведённая пайка способна спровоцировать выход со строя автомагнитолы.

Сгоревшую плату, безусловно, можно заменить, но для этого опять-таки потребуются определённые знания и навыки, а также придётся раскошелиться, поскольку стоимость такой «детальки» может быть достаточно высокой. В торговой сети при желании можно найти специальный USB-адаптер, который совершенно просто подключить к имеющейся у вас автомагнитоле.

Этот способ решения проблемы хорош тем, что исключена необходимость разбирать устройство, а также подключаться к прикуривателю. Необходимо просто первоначально снять магнитолу и извлечь шлейф проводов.

Следующий шаг будет обеспечивать достижение вашего желания. Между разъёмами магнитолы и проводов вам потребуется установить приобретённый специальный переходник, в котором имеется отверстие для последующего подключения к нему USB-адаптера.

После того как вы подсоединили все указанные устройства, остаётся вернуть автомагнитолу на её привычное место, адаптер разместить там, где вы считаете приемлемым для вас. Большинство автомобилистов предпочитают поместить USB-адаптер в бардачок, таким способом, обеспечивая комфортный доступ к нему, но при этом скрывая это устройство от посторонних глаз, что способствует поддержанию эстетики.

Однако на этом ваши действия не завершаются. Завершается только их техническая сторона, а впереди предстоит совершить часть манипуляций, связанных с необходимыми настройками.

ВАЖНО. Магнитола рассчитана на работу с оптическими дисками, поэтому USB-адаптер выступает в качестве эмулятора, «обманывающего» вашу магнитолу.

Без специальной «подготовки» съёмного накопителя вам не удастся ловко «обмануть» вашу магнитолу, поэтому следует подвергнуть флешку некоторым настройкам. Подсоедините съёмный накопитель к компьютеру, после этого создайте на нём семь папок. Каждую следует подписать в виде «CD» с добавлением номера. Все первые шесть папок должны оставаться пустыми, а седьмая папка «CD 7» как раз и будет являться хранилищем для музыкальных файлов.

ВАЖНО. Если вы проигнорируете эти советы, то воспроизведение музыки будет невозможным.

Воспользовавшись такими рекомендациями, можно вернуть к «жизни» те магнитолы, которые уже некачественно считывают оптические диски, по причине того, что лазерная головка износилась. Помимо этого, обновлять музыкальные альбомы станет гораздо проще, потому что флешка позволяет записывать музыкальные файлы достаточно быстро и качественно. Качество воспроизводимого звука будет на высоте, поэтому удовлетворит любого меломана.

Итак, подключение флешки к автомагнитоле является процессом, который сможет осуществить каждый, если тщательно ознакомится с алгоритмом проведения рекомендуемых действий, направленных на модернизацию имеющегося звукового устройства.

NastroyVse.ru

Как подключить флешку к автомагнитоле если нет USB входа?

С проблемой подключения флешки зачастую сталкиваются владельцы штатных магнитол старого образца, где для прослушивания любимой музыки приходится постоянно покупать новые CD-диски, которые и найти сейчас уже не так уж просто. Как подключить флешку к автомагнитоле если нет USB входа? Исправить положение можно несколькими методами.

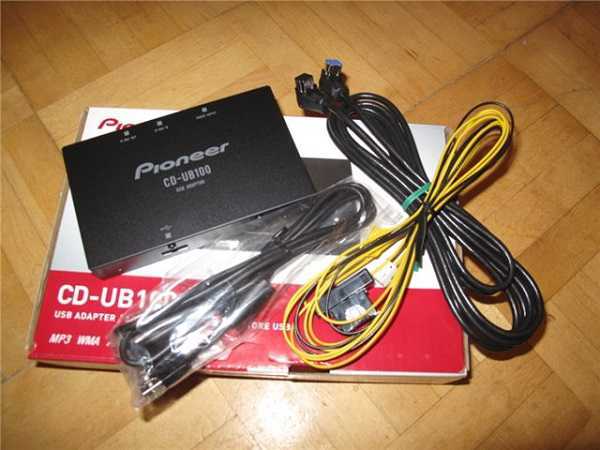

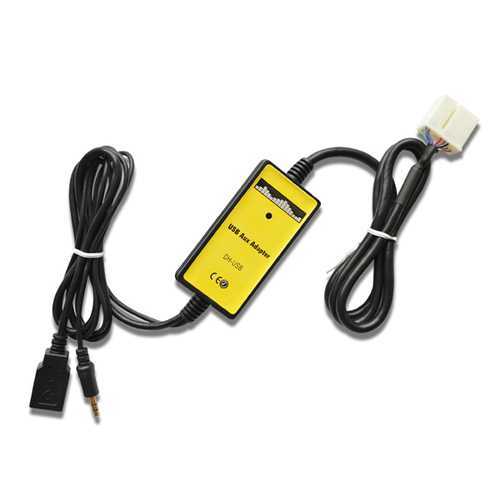

Установка USB-адаптера

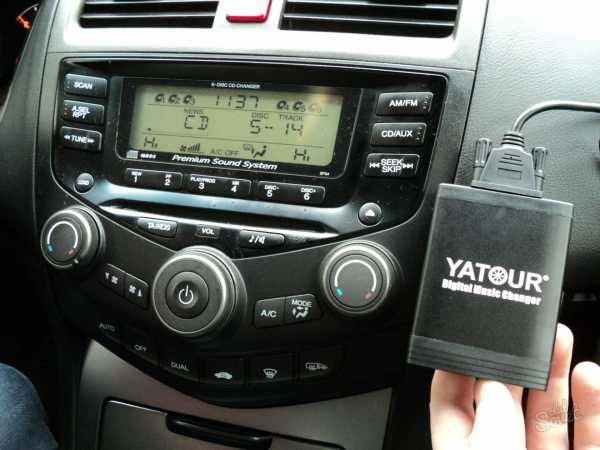

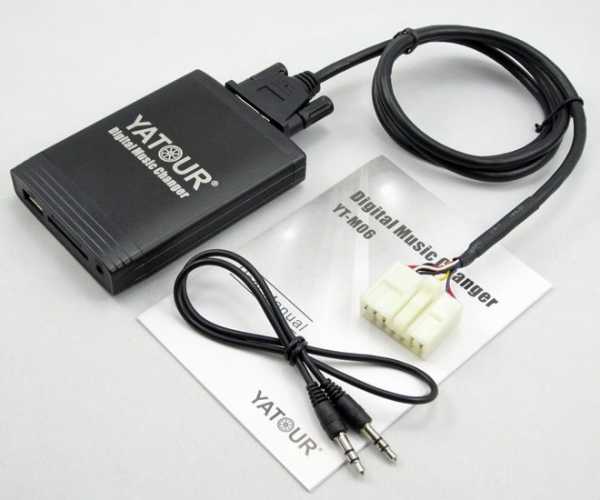

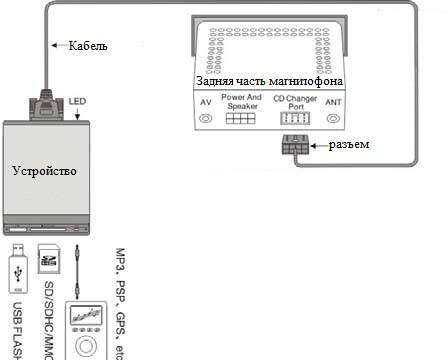

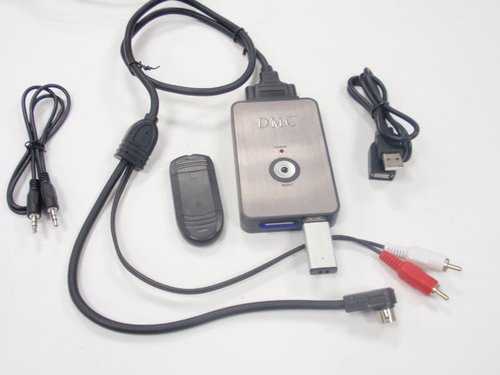

USB-адаптер — устройство, подключаемое напрямую к аудио-выходам автомагнитолы, оснащенное портом USB, что позволяет подключать флешку, мобильный телефон или другие гаджеты.

Преимущества:

  • Не требуется замена головного устройства автомобиля.
  • Не требует питания от прикуривателя.
  • Легко устанавливается.
  • Магнитола проигрывает песни в записанном формате, при этом качество не теряется из-за старого дискового лазера, передаче Bluetooth-адаптером или при помехах на радиоканалах.
  • Можно спрятать в панели автомобиля.
  • Легко скачивать и создавать плейлисты из музыкальных композиций.
  • Низкая стоимость.

Установка:

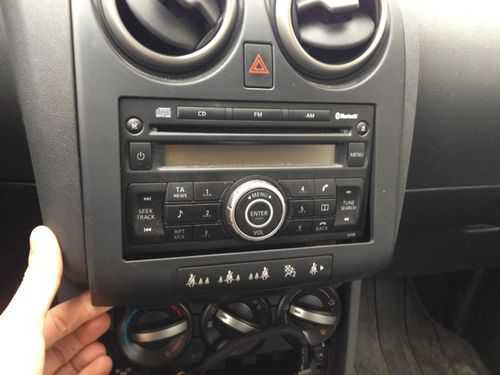

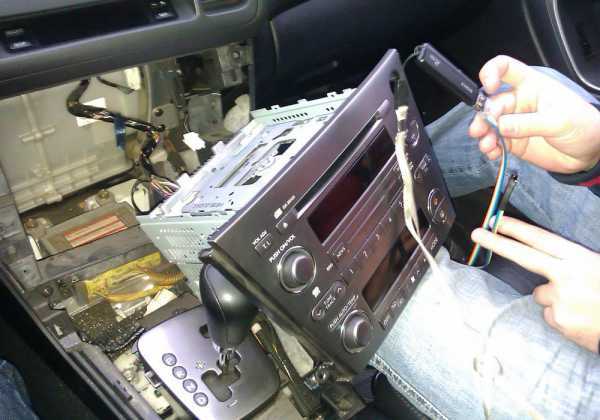

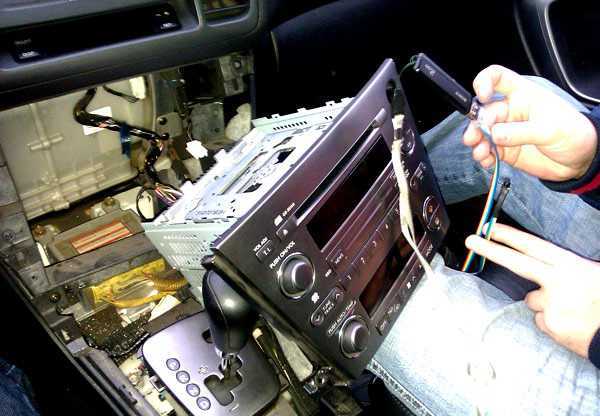

  1. Вытащить магнитолу из гнезда для того, чтобы получить доступ к проводам и разъемам.

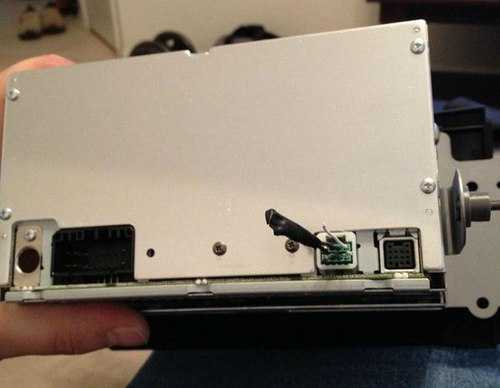

  2. Провод из комплекции USB-адаптера вставить в соответствующий разъем на автомагнитоле (в некоторых случаях может потребоваться дополнительная установка переходника, который можно без труда найти на автомобильном рынке).
  3. К другому концу провода подключить сам USB-адаптер, с разъемом для флешки.

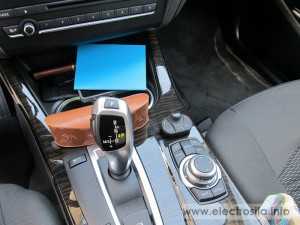

  4. По желанию можно провести адаптер до бардачка или вывести в другое место панели, чтобы он не мешал вождению.

Самой магнитоле дополнительная настройка не требуется, но так как принцип работы основан на эмуляции работы CD-диска, то для того, чтобы магнитола могла видеть и воспроизводить записи с флешки, следует создать на ней папки c названиями, соответствующими формату проигрывания магнитолы: «CD1», «CD2», «CD3» и т.д. Сохранять файлы следует в папку под названием «CD7». Без создания папок с данными названиями магнитола не сможет обнаружить необходимые файловые записи.

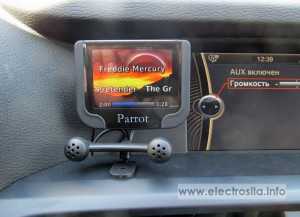

Установка премиум Bluetooth гарнитуры

Лидирующие производители Bluetooth гарнитуры стараются сделать свою продукцию максимально востребованной и функциональной для пользователей. Поэтому с недавних пор на рынке появилась гарнитура, которая позволяет не только осуществлять телефонные разговоры, не нарушая правила дорожного движения и не создавая аварийные ситуации на дорогах, но и может выполнять достаточное количество дополнительных функций, среди которых и воспроизведение аудиозаписей с USB-носителей.

Преимущества:

  • Возможность отвечать на телефонные звонки без нарушений ПДД.
  • Подключение к стандартному аудио выходу любой магнитолы.
  • Компактный дизайн, позволяющий закрепить устройство в любом удобном месте на панели автомобиля.
  • Легкое управление при помощи мобильного пульта, который может быть установлен рядом с водителем или прямо на руль управления автомобилем.
  • Компактный дисплей, отображающий контакты телефона при вызовах и транслирующий музыкальный трек.
  • Возможность переключать треки при помощи мобильного пульта.
  • Легкая установка.

Из минусов данного метода можно выделить только высокую стоимость аппаратуры. Но это оптимальное решение, если Bluetooth гарнитура необходима, а в автомобиле установлена штатная магнитола хорошего качества.

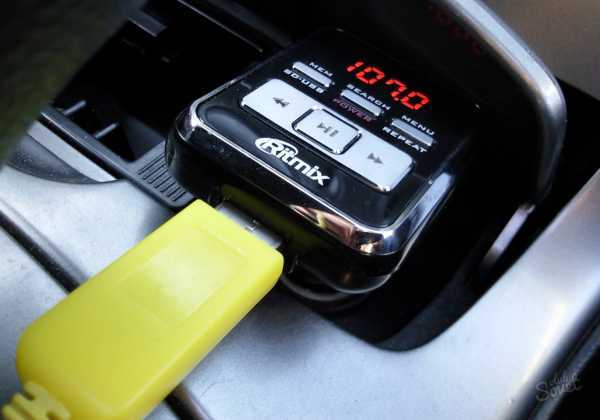

Установка FM-трансмиттера

FM-трансмиттер транслирует музыку из внешних источников, но к нему можно подключить и флешку на заданной радиоволне, которую необходимо поймать на автомагнитоле. Устанавливается устройство очень просто. Его достаточно подключить для питания в прикуриватель автомобиля, при этом нет необходимости в подключении проводов и переходников. Подключение только к прикуривателю является также и недостатком, так как гнездо питания всегда будет занято, придётся отказаться от запитки других устройств и зарядки мобильного телефона через него.

Основным плюсом установки FM-трансмиттера является привлекательная цена, но качество звучания при проигрывании, может быть хуже изначально записанных треков. Обусловлено это характером трансляции. Переключать треки можно при помощи клавиш на самом устройстве. Также большинство моделей оснащены мобильными пультами управления. Помимо USB-порта, в комплекции большинства устройств входят также слоты под MicroSD карты. Устройство автоматически обнаруживает музыкальные файлы с носителей, пользователю остается только выбрать свободную волну и настроить магнитолу на указанную частоту на трансмиттере. К сожалению, работоспособность большинства устройств ограничена обработкой 32 Гб памяти флешки и 2000 наименований. Но все равно, этого вполне достаточно, чтобы музыкальное сопровождение в машине было разнообразным.

CarLoud.ru

Как сделать USB в штатную магнитолу своими руками

Когда-то давно, на заре автомобилестроения, машины были только для вождения. Но с тех пор утекло много воды, времена диктовали свои требования. За это время машина без магнитолы (если, конечно, это не спортивный болид) стала считаться какой-то неполноценной. Фактически по времени такой переход совпал с распространением компактных носителей. Представить интегрированный в авто проигрыватель виниловых пластинок или бобинный магнитофон очень сложно, а вот кассетные магнитолы прижились. Пришлись ко двору и компакт-диски, на которые можно записать кучу MP3-файлов и наслаждаться любимыми песнями без повторов даже в долгой поездке.

А прогресс тем временем на месте не стоит, и с некоторых пор самый адекватный носитель для вашей музыки — USB-флешка. Она не требует под себя коробок, как кассеты и диски, на неё можно записать в несколько раз больше треков, и музыка не будет прерываться от тряски на вечных российских ямах.

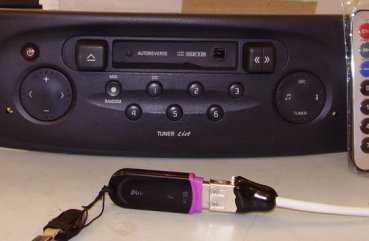

Магнитола с флешкой стала стандартом де-факто. Тем не менее бывает так, что в штатной магнитоле нет такого разъёма.

Планируем операцию

Качество современных устройств бюджетного сегмента часто вызывает вопросы. Устанавливать в свою машину дешёвую китайскую магнитолу только ради дополнительного функционала, а потом выбросить её через полгода из-за поломки — удовольствие сомнительное. Поэтому некоторые водители предпочитают переделать штатный магнитофон, добавив ему функцию воспроизведения музыки с флешки.

Перед тем как начать впаивать USB в автомагнитолу, подумайте о цене вопроса. Если вы не матёрый инженер, а заодно не увлекаетесь программированием микроконтроллеров, то из этого вряд ли что-то выйдет. Вы просто в итоге выкинете свою магнитолу, потратите время и деньги. Гораздо более эффективный метод — использовать FM-модулятор. Это гораздо проще и быстрее.

Переделка автомагнитолы под USB с помощью этого устройства займёт совсем немного времени. Сегодня можно приобрести самые разные модели, большинство из них оборудовано как раз разъёмами под флешки. Обычно, кстати, кроме USB, там есть слоты под microSD и SD, модулятор передаёт сигнал на выбранной вами радиочастоте на магнитолу. Таким способом через сторонний прибор вы можете слушать музыку со своего носителя.

Но для вас этот способ может быть слишком примитивен. Стороннее устройство, болтающееся в прикуривателе, выглядит громоздко и неудобно; для кого-то это не имеет значения, а для вас может оказаться критично. Если вы хотите полностью спрятать USB в штатную магнитолу своими руками, можете проделать некоторые нехитрые манипуляции с отвёрткой и паяльником.

Приступаем

Первым делом разберите модулятор. Под его корпусом, собственно, спрятана одна микросхема. Структурно это простое устройство, главное, что нам от него нужно в нашем процессе, — это прошивка. Именно она определяет работу устройства и только из-за того, что мы не можем сделать это самостоятельно, мы в принципе используем стороннее устройство. На микросхеме будет написана её модель. Вам нужно найти в интернете спецификации этой микросхемы. Для того чтобы переделать магнитолу под флешку, понадобится разъём вывода звукового сигнала. Может, на этой плате как раз будет написано что-то вроде audio out, но обычно из-за их малого размера надписи не бывает. Впрочем, это неважно, потому что в интернете схема распиновки находится безо всяких проблем. Теперь берёте паяльник с тонким жалом и аккуратно припаиваете провода к этому выводу.

Благодаря тому, что по своей сути модулятор — это простенький плейер с передатчиком, на этом этапе вы уже можете проверить правильность своих действий. Если к аудиовыводу при играющем плейере подключить колонки, они должны воспроизвести звук. Если всё так, приступаем к следующему этапу.

Вам нужно разобрать свою магнитолу. На её микросхеме находим (тем же способом, через интернет) аудиовход, и провода, припаянные к модулятору, припаиваем и сюда. Таким образом, если говорить обобщённо, мы подменяем звук с ленты в кассетной магнитоле на USB-флешку, которую читает и передаёт модулятор. По сути, на этом работу можно было бы и закончить, но мы ведь не просто хотели получить сигнал, мы ведь хотели сделать эстетически привлекательную конструкцию!

Обратите внимание, что звук с плейера не будет идти, пока вы не вставите кассету. С одной стороны, какая разница, пусть крутится. С другой же, вам придётся переворачивать кассету каждый раз, как она кончится, а это нерационально. Вместо этого попробуем разобраться, почему в принципе так происходит.

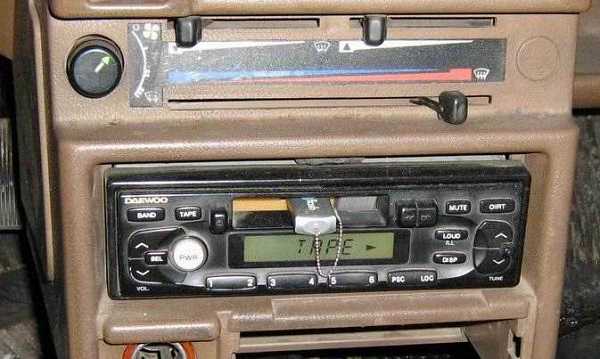

Прошивка кассетной магнитолы построена таким образом, чтобы воспроизводить звук только при работе кассетоприёмника. За это отвечает простой контроллер, припаянный к материнской плате. На нём, как правило, расположены датчики-кнопки. Так вот, исходя из спецификации магнитолы, найденной в интернете, мы выясним, какая именно кнопка/датчик зажата, когда кассета вставлена в магнитолу, и закроем её перемычкой. Готово, теперь система уверена, что кассета постоянно вставлена и крутится.

Соответственно, можем отпаять и выкинуть ненужные нам блоки: моторчик лентопротяжного механизма, считывающую головку, электронную часть. Ведь кассету мы больше вставлять не будем.

Осталась сборка. Установка USB в штатную магнитолу потребует от вас пространственного мышления, но если вы сможете расположить модулятор внутри корпуса магнитолы и вывести слот флешки в кассетоприёмник, то сможете внешний вид магнитолы оставить практически без изменений. Важно: провода для пайки используйте экранированные! Это поможет вам избежать неприятных сюрпризов. Остаётся вопрос питания. В модуляторе, который питается от прикуривателя, в разъёме питания скрыта микросхема стабилизатора. Разберите этот хвост, достаньте плату. Отпаиваем провод от плейера, крепим планку на это место экранированными проводами, а от планки кидаем такие же экранированные провода на любое место на микросхеме магнитолы, где есть 12 В. Чаще всего для этого используют как раз площадки, с которых мы раньше выпаивали реле лентопротяжки.

После этого рекомендуем заклеить окошко кассетоприёмника, чтобы самому случайно не запихнуть в него кассету и не сломать всю конструкцию. Собственно, на этом основная работа закончена. Осталось установить получившийся девайс обратно в штатный слот на торпедо и наслаждаться любимой музыкой с флешки.

После монтажа

Действия, описанные выше, помогают избавиться от досадных недостатков передачи данных по радиоканалу. Провода, припаянные напрямую, предотвратят помехи, сбои и потерю сигнала. С одной стороны, можно было бы пойти дальше и, разобравшись с устройством магнитолы, такими же проводами соединить управляющие кнопки с плейера с кнопками магнитофона, чтобы можно было переключать треки штатными кнопками. С другой стороны, такие изыски мы оставляем на усмотрение пытливых водителей. Помните только о чувстве меры и о технике безопасности.

CarExtra.ru

Как подключить usb к магнитоле в машине

(2 оценок, среднее: 5,00 из 5) Загрузка…

Уже давно прошли те времена, когда источником музыки в автомобиле и не только являлся компакт-диск. Именно поэтому многие производители перестали выпускать автомобильную аудиотехнику без поддержки USB. Ведь в нынешний век технологий музыку можно хранить где угодно, начиная от флешек и заканчивая мобильным телефоном, которые имеют большой объем, в отличии от CD и DVD болванок. На них быстро и легко можно добавлять музыкальные композиции. А USB дает возможность прослушивать MP3 файлы с флешек, различных карт памяти, оснащен лишним входом для подключения внешних аудио источников.

Использование MP3-плеера

Перелистывание папок, треков, перемотка осуществляется с автомагнитолы. Для мультимедийной системы в авто на первое место вышли флешки, однако не у всех в машинах установлены магнитолы, поддерживающие USB, а менять ее на новую не позволяют деньги. Поэтому многих автовладельцев интересует вопрос, как усовершенствовать магнитолу, не меняя ее на новую. Конечно, можно купить переходник и выложить за это не маленькие деньги, но можно подарить штатной акустической системе вторую жизнь, укомплектовав ее USB выходом самостоятельно, потратив на это только немного времени.

Первый способ

Использование телефона и специального переходника

Для этой цели понадобится любой ненужный китайский MP-3 плеер, считывающий композиции с флешки и карт памяти, главное чтобы у него имелся разъем под наушники. Из него вам понадобится лишь аудио сигнал.

  • Разобрав магнитолу и сняв CD привод, плюсовой провод питания музыкального MP3 плеера припаивается к контакту старой системы, где после запуска находится напряжение. Подключив звук, берется провод и соединяется с выходом плеера и AUX входом магнитолы. После этого плата плеера монтируется в основание акустической системы, сняв привод — свободного места там хватает.
  • Главное, подсоединить все правильно, чтобы избежать короткого замыкания. Кнопки управления плеера выводятся к ненужным кнопкам управления CD привода. Собрав магнитолу можно наслаждаться музыкой с цифровых носителей, с флешки, для этого нужно лишь включить механизм AUX. Композиции при этом можно перелистывать кнопками.
  • Перед включением запуска музыки с флешки нужно убавить звук, это избавит от громкого сигнала когда входной сигнал достаточно сильный.
Второй способ

Также, для прослушивания флешки на вашем устройстве, можно выполнить при помощи переходника, который делается самостоятельно. Главное, чтобы на магнитоле имелся выход внешнего сигнала AUX. Для подключения понадобится штекер от простых наушников и несколько разъемов в виде тюльпана, провод четырех жильный, помещенный в медную оплетку. Важно, чтобы кабель от наушников был в рабочем состоянии, чтобы проверить его, можно использовать мультиметр.

  • У основного кабеля штекера, который находится около самого основания, снимается изоляция.
  • Проводники правых и левых каналов, имеющие алый и зеленый цвет, припаиваются к среднему выводу разъема тюльпан.
  • При завершении работы, контакт основного провода должен быть подсоединен к стальному основанию тюльпана, а другие — к центральным выводам тюльпана. В результате получится такой переходник, как на фото.

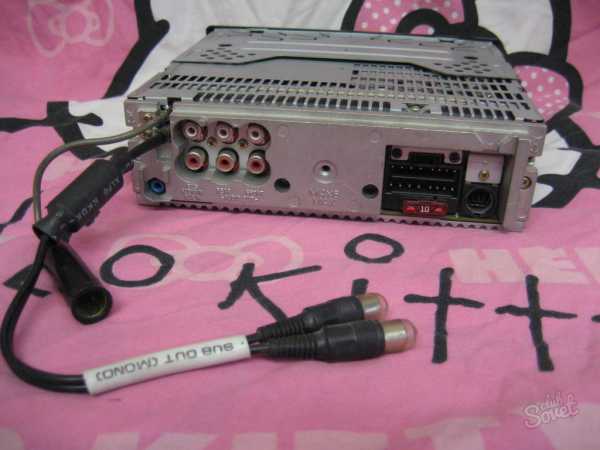

  • В разъем внешнего звукового сигнала магнитолы подключается переходник, куда подсоединяется любое считывающее устройство.
  • После включения запускается авто режим AUX и можно наслаждаться музыкой записанной на флешку.

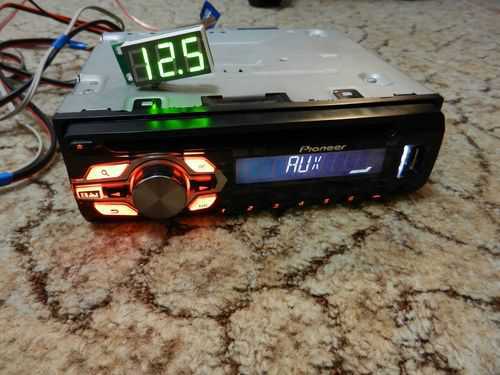

AUX выход своими руками

Но что делать, если на вашей автомагнитоле не имеется AUX порт для подключения внешних источников музыки? Следует потратить немного времени и сделать все самостоятельно.

Прежде чем приступать к работе, следует подготовить все необходимое. Вам нужны будут штекер от наушников и провода, можно взять от них же. Обычный штекер разделен на несколько частей. Самая большая, находящаяся у пластмассового основания, относится к центральному проводу и имеет основной цвет. Две оставшиеся части причисляются к каналам и закрашены красным и зеленым цветами, смотрите на фото.

Первым делом нужно вытащить автомагнитолу. В основном она закрепляется на пластмассовые защелки, поэтому трудностей при ее снятии быть не должно. Далее откручиваются болтики на панели вентиляции, после чего сама панель приподнимается кверху, чтобы убрать все помехи. Все провода от наушников припаиваются к разъему тюльпан — общий к металлическому основанию, проводники к средним выводам.Далее припаянные провода вместе со штекером выводятся в салон, для удобного подключения считывающих устройств.

Оптимальным вариантом является пепельница, показано на фото. Все провода следует хорошо укомплектовать, чтобы после установки магнитолы им ничего не мешало. Перед тем как проверить результат работы, на магнитоле необходимо убрать полностью звук, так как считывающие устройства при подключении начинают орать.

После этого можно включать любой трек. Заранее на автомагнитоле следует отрегулировать звук. При правильно проведенных работах в колонках автомобиля должна звучать музыка. Акустическая система при этом будет играть роль усилителя.

В описанных способах по улучшению штатной магнитолы нет ничего трудного и сделать это самостоятельно под силу каждому.

1avtozvuk.ru

autoprivat.ru

Как к штатной магнитоле подключить флешку

Как подключить флешку к магнитоле без USB своими руками?

Когда появились кассетные магнитофоны и CD-плееры, машины стали укомплектовываться автомагнитолами. Но с развитием радиоэлектроники появились USB-флешки, которые полностью заменили другие носители. Они не занимают много места, на них можно записать большое количество музыкальных файлов, при этом во время поездки музыка не будет прерываться от езды по бездорожью. Как сделать USB-порт (адаптер) для штатных магнитол своими руками, описывается в этой статье.

Штатное устройство с флешкой

Почти все современные автомобили укомплектованы автомагнитолой. Многие водители не хотят менять ее на новое китайское устройство ради того, чтобы получить USB-вход. Для того, чтобы была возможность слушать музыку с флешки, к штатной магнитоле нужно присоединить USB-адаптер (автор видео — oleg ko).

Подготовка

Установка USB в штатную магнитолу не займет много времени, но нужно обладать некоторыми знаниями по радиотехнике и уметь пользоваться паяльником. В первую очередь нужно приобрести МР3-плеер, который может читать флешки и карты памяти. Важно, чтобы на нем был выход для наушников. Это необходимо для того, чтобы можно было снимать аудио-сигнал.

Можно воспользоваться FM-триммером, который оборудован аудио-выходом. Преимущество триммера в том, что в комплекте с ним идет дистанционный пульт управления.

Набор для подключения

Этапы

Купив подходящее устройство с аудио выходом, и приготовив необходимые инструменты, можно приступать к работе.

Подключение состоит из следующих этапов:

  1. Вынимаем устройство и извлекаем из него лентопротяжный механизм или CD-привод.
  2. Положительный провод питания от плеера припаиваем к контакту магнитолы. После включения должно появиться напряжение 9 или 12 В.
  3. Для МР3-плеера нужно включить в схему преобразователь напряжения с 12 Вольт на 5 Вольт. В триммере он встроенный.
  4. Для подключения звука необходимо взять экранированный провод и подсоединить с его помощью AUX выход магнитолы к аудио выходу плеера. Если нет такого провода, тогда нужно на плате найти предварительный усилитель, именно к нему идет провод, который нам нужен.
  5. Находим на микропроцессоре выход аудио сигнала. Выпаиваем конденсаторы, а на их место подаем аудио сигнал с плеера.
  6. Теперь устанавливаем плату МР3-плеера. При этом следует соблюдать осторожность, чтобы не избежать короткого замыкания.
  7. Сделать USB входом можно отверстие на панели, где вставлялись диски или кассеты.
  8. Кнопки для управления плеером выводим к клавишам управления расположенным на передней панели.
  9. Далее осталось собрать штатную автомагнитолу и установить ее на место.

Подключение флешки к адаптеру

Теперь можно слушать музыку с цифровых устройств через USB-порт, сделанный своими руками. Для этого нужно включить режим ТАРЕ или AUX. Управление треками осуществляется либо с помощью кнопок на панели, либо пультом, если использовался FM-триммер.

Заключение

Преимущества подключения USB-адаптера к магнитоле:

  • легко установить;
  • флешка лишена недостатков проигрывания CD-дисков, когда выгорает лазер и возникают проблемы с воспроизведением дисков;
  • на флешку помещается много файлов, их легко обновлять и дополнять;
  • воспроизводится запись в том качестве, в котором была записана;
  • можно использовать штатное устройство;
  • USB-вход не занимает прикуриватель.

Таким образом, подключить USB-порт не сложно. Главное, уметь пользоваться паяльником и разбираться хоть немного в электронике.

Подключив в автомагнитоле свой переходник для флешек, можно сэкономить на покупке нового устройства, оборудованного USB-адаптером.

 Загрузка …

Видео «Подключение USB-порта»

В этом видео наглядно демонстрируется, как подключить USB-порт для автомагнитолы (автор видео — shlepanovan).

AvtoZam.com

Как подключить флешку к магнитоле

Пространство своей машины мы нередко наполняем любимыми музыкальными композициями. Жаль, что заводские аудиосистемы порой не позволяют нам сделать этого в полной мере. У автолюбителей есть альтернативы в виде автомобильных магнитол с USB-выходом, MP3-адаптеров или MP3-модуляторов.

1

Если в магнитоле предусмотрен USB выход, то подключение флешки не составит труда. Нужно вставить флеш-карту в разъем, и магнитола автоматически начнет считывать содержимое носителя.

2

MP3-модулятор подключается через гнездо прикуривателя автомобиля. Необходимо вытащить прикуриватель и вставить в освободившийся разъем модулятор. В зависимости от типа модулятора, найдите его волну в поиске радиочастот FM-приемника.

3

Подсоединение MP3-адаптера. MP3-адаптер — прибор, который отображается как съемный CD-проигрыватель. Извлеките автомагнитолу из гнезда. Соедините штатную магнитолу с адаптером при помощи имеющегося кабеля. Разъем прибора подключается к разъему CD-чейнджера на задней панели магнитолы. Протяните кабель в то место, где по-вашему будет удобно находиться MP3-адаптеру.

4

При следующем включении зажигания автомобиля адаптер запустится автоматически, а на его дисплее появится информация о проигрывающемся треке. Управление MP3-адаптером осуществляется с кнопок на панели прибора или с пульта, а воспроизведенный звук более качественного звучания.

Автолюбители отдают предпочтения все же MP3-адаптерам. Цена такого адаптера несколько выше, по сравнению с MP3-модулятором. Но у первого существуют дополнительные возможности, такие как возможность подзарядки мобильного телефона через USB разъем.

SovetClub.ru

Подключить USB к штатной магнитоле? Есть решение! — Студия автозвука Электросила, Киев

Как мы видим, компакт-диск из года в год всё сильнее сдаёт позиции в качестве источника музыки в автомобиле и не только. Конечно же, никто уже не хочет возиться в автомобиле с дисками, которые постоянно царапаются да и не так много музыки на них помещается. Именно поэтому в лидеры продаж выходят магнитолы без CD привода, и большинство производителей автомобильной аудиотехники уже перестали выпускать магнитолы без поддержки USB, а несколькими годами раньше из продажи полностью исчезли CD-чейнджеры.

Однако со штатными магнитолами, устанавливаемыми на автомобили на заводе (не путать с  магнитолами для штатной установки!) дела обстоят не так хорошо. Ведь до сих пор большинство авто производителей комплектует свои автомобили магнитолами без поддержки USB, а иногда даже и дорогостоящими CD-чейнжерами (устройствами для смены компакт-дисков), которые «любят» выходить из строя при малейшем нарушении условий эксплуатации -например механизм может выйти из строя если вы въедете в яму в тот момент когда устройство меняет диск.

Что же делать если у вас именно такой автомобиль, на который установлена аудиосистема без поддержки USB, и вы не хотите её менять целиком? Есть несколько вариантов выхода из положения.

Такой USB адаптер подключается с штатной магнитоле через разъем для CD-чейнджера, которые есть в большинстве заводских магнитол. Таким образом, штатная магнитола воспринимает USB-адаптер как CD-чейнжер и управляет им соответственно: при нажатии на кнопку DISC+ происходит смена папки на следующую, при нажатии DISC- на предыдущую, а кнопками смены треков переключаются собственно файлы (песни) на USB «флешке». Именно поэтому USB адаптеры называют еще эмуляторами CD чейнджера.

USB адаптеры похожи внешне, отличаются они по сути лишь прошивкой для совместимости с автомобильным головным устройством и проводами подключения. Ввиду того что разъемы подключения и протоколы управления у разных автопроизводителей различны, существует несколько разновидностей адаптеров, которые необходимо выбрать в соответствии с вашей моделью автомобиля.

У известного европейского производителя автоаксессуаров из  Англии Connects2 на данный момент существуют USB адаптеры на следующие марки и модели автомобилей:

Адаптер Марка авто Модель авто
Connects2 CTAARUSB001 Alfa Romeo USB-адаптер для Alfa Romeo 147 (2000->), 156 (2000->), GT (2004->)
 Connects2 CTAADUSB003 Audi USB-адаптер для Audi А2 (2000-2013), А3 (1998-2003), А4 (1997-2005), А6 (1998-2004), А8 (1998-2004), ТТ (1998-2005)
 Connects2 CTAADUSB004 Audi USB-адаптер для Audi А2 (2003-2013), А3 (2003-2013), А4 (2005-2013), ТТ (2005-2013).
 Connects2 CTABMUSB007 BMW USB для BMW Mini (2001-2006), 3 Series (1999-2006), 5 Series (1996-2004), 7 Series (1995-2002). (разъем с круглыми контактами).
 Connects2 CTABMUSB009 BMW USB для BMW Mini (2001-2006), 3 Series (1999-2006), 5 Series (1996-2004), 7 Series (1995-2002). (разъем с плоскими контактами)
 Connects2 CTACTUSB002 Citroen USB для Citroen C2 (2006-2013), C3 (2006-2013), C5 (2004-2013), C4 (2006-2013), C8 (2006-2013), DS3 (2006-2013), DS4 (2006-2013)
 Connects2 CTACTUSB001 Citroen  USB-адаптер для Citroen C2 (2003-2005), C3 (2002-2005), C5 (2001-2004), C8 (2003-2005).
Connects2 CTACTUSB003 Citroen/

Peugeot/

Toyota

 USB для Citroen C1 (2005-2013). (который вовсе и не Citroen а Toyota AyGo, этот же адаптер подходит для Peugeot 107.)
 Connects2 CTAFAUSB001 Fiat  USB для Fiat Multipla (1999-2013), Punto (1999-2013), Doblo (2001-2013), Sedici (2004-2013).
 Connects2 CTAFOUSB003 Ford USB для Ford Escort (1967-2001), Fiesta (1976-2003), Mondeo (1993-2003), Focus (1998-2004), Puma (1997-2002), Galaxy (1997-2004), KA (1997-2013).
Connects2 CTAFOUSB005  Ford USB для Ford C-Max (2003-2011), Fiesta (2006-2008), Mondeo (2003-2013), Focus (2004-2011), Galaxy (2004-2013), S-Max (2006-2013).
 Connects2 CTAHOUSB001 Honda USB адаптер для Honda Accord (2001-2013), Civic (2001-2013), Jazz (2001-2013), S2000 (2001-2013).
 Connects2 CTAHYUSB002 Hyundai  USB для Hyundai (модели с 2004 по 2013 года). (круглый разъем CD-чейнджера)
 Connects2 CTAKIUSB001 Kia  USB для Kia (все модели с 2004 по 2013 года c 8-ми пиновым круглым разъемом CD-чейнджера).
 Connects2 CTAKIUSB002 Kia USB для Kia (все модели с 2004 по 2013 года с 12-пиновым круглым разъемом).
Connects2 CTALXUSB001 Lexus  USB-адаптер для Lexus GS300 (2004-2013), GS430 (2004-2013), GS470 (2004-2013), IS200 (2004-2013), IS300 (2004-2013),RX300 (2004-2013),RX350 (2004-2013), SC300 (2004-2013),SC400 (2004-2013)
 Connects2 CTALXUSB002 Lexus USB для Lexus GS300 (1993-2004),GS430 (2001-2004), GS470 (2002-2004), IS200 (1999-2004), IS300 (2001-2004), RX300 (1997-2004), RX350 (2003-2004).
 Connects2 CTAMZUSB001 Mazda USB для Mazda 3 (2006-2009), 5 (2006-2009), 6 (2006-2009), MX-5 (2006-2009), RX-8 (2006-2009)
 Connects2 CTAMZUSB002 Mazda  USB для Mazda 3 (2009-2013), 5 (2009-2013), 6 (2009-2013), СX-7 (2009-2013)
 Connects2 CTANSUSB001  Nissan  USB для Nissan Almera (2000-2013), Primera (2000-2007), Tiida (2000-2013)
 Connects2 CTAPGUSB010  Peugeot USB для Peugeot 307 (2002-2005), 607 (2002-2005), 807 (2002-2005), 206 (2002-2013), 406 (2002-2004), 407 (2004-2005)
 Connects2 CTAPGUSB011  Peugeot USB для Peugeot 3008 (2009-2013), 307 (2005-2013), 407 (2005-2013), 607 (2005-2013), 807 (2005-2013), 207 (2006-2013), 308 (2007-2013)
 Connects2 CTARNUSB003  Renault  USB-адаптер для Renault  Laguna (2000-2008), Megane (2000-2008), Clio (2000-2009), Scenic (2000-2009), Kangoo (2000-2013), Twingo (2007-2013)
 Connects2 CTARNUSB005 Renault  USB для Renault Laguna (2008-2013), Megane (2008-2013), Clio (2009-2013), Scenic (2009-2013)
Connects2 CTASTUSB002  Seat  USB для Seat Alhambra (2005-2013), Altea (2005-2013), Ibiza (2005-2013), Leon (2005-2013), Toledo (2005-2013)
 Connects2 CTASTUSB003 Seat USB для Seat  Altea (2004-2005), Cordoba (1993-2005), Ibiza (1984-2005), Leon (1999-2005), Toledo (1991-2005)
 Connects2 CTASKUSB001  Skoda USB для Skoda Fabia (1999-2005), Octavia (1996-2005)
 Connects2 CTASKUSB003
Skoda
 USB для Skoda Fabia (2005-2013), Octavia (2005-2013), Roomster (2005-2013), Superb (2005-2013)
 Connects2 CTAMSUSB001  Smart  USB адаптер для Smart  ForFour (1999-2013), ForTwo (1999-2013)
 Connects2 CTASUUSB001 Subaru USB для Subaru (все модели до 2013 года)
 Connects2 CTASZUSB001  Suzuki  USB для Suzuki Grand Vitara (2005-2013), Swift (2005-2013)
 Connects2 CTATYUSB001 Toyota USB для Toyota (все модели с 2001 по 2004 года)
Connects2 CTATYUSB002 Toyota  USB для Toyota (все модели с 2004 по 2016 год)
 Connects2 CTAVLUSB001 Volvo  USB для Volvo S40 (1995-2004), V40 (2000-2004), C70 (1997-2005), S80 (1998-2005), V70 (1997-2007), XC70 (1997-2007), S60 (2001-2009)
 Connects2 CTAVGUSB003  Volkswagen  USB-адаптер для VW Golf (1998-2003), Passat (1998-2003), Polo (1998-2003), Beetle (1998-2013), Bora (1998-2013), Lupo (1998-2013)
Connects2 CTAVGUSB009   Volkswagen USB для VW Golf (2004-2013), Passat (2004-2013), Touareg (2005-2013), Touran (2005-2013), Transporter (2005-2013), EOS (2006-2013), Jetta (2006-2013), Tiguan (2007-2013), Scirocco (2008-2013), Sharan(2009-2013)

А вот если у заводской магнитолы нет разъема для внешнего CD-чейнджера или когда в автомобиле используется оптическая шина MOST (в большинстве современных европейских автомобилей премиум-класса) тогда вам или потребуется адаптер который стоит совсем других денег или возможно такого USB-адаптера для вашей машины вообще не существует на данный момент в продаже. Для таких случаев существуют альтернативные варианты.

Например, мы столкнулись с тем что на BMW X3 в последнем кузове (BMW X 3 F25) мы не нашли никаких адаптеров для USB или iPod. На тот момент их просто не существовало. На помощь нам пришло замечательное изделие от лидирующего на рынке производителя bluetooth-устройств французкой компании Parrot. Это комплект Parrot MKi 9200, который помимо функций громкой связи может воспроизводить музыку с USB-флешки, SD-карты и iPod/ iPhone. Короче говоря, полный набор современных источников звука. Комплект Parrot MKi 9200 имеет отдельный дисплей 2.5″, на котором отображается вся информация о воспроизводимом треке или номера телефона в режиме громкой связи. Пульт управления выполнен беспроводным, что позволяет установить его практически где угодно, в том числе даже на руле. Посмотрите как это выглядит в салоне BMW X3 в кузове F25:

Комплект может быть подключен просто на внешний вход AUX как в этом примере, или напрямую на динамики в случае если мы имеем дело с четырехканальной магнитолой со встроенным усилителем «4х50». Подключение на AUX более универсально, подойдет на практически все современные автомобили. Пульт управления комплектом громкой связи мы установили на центральной консоли:

Как видите, комплект Parrot Mki9200 прекрасно вписывается в салон современного автомобиля премиум-класса. И решает сразу несколько вопросов, являясь и комплектом громкой связи, и устройством читающим USB, iPod, iPhone.

electrosila.info

Инструкция как подключить USB к магнитоле

(Пока оценок нет) Загрузка…

Совсем недавно, USB порт в автомашине был чуть ли не элементом роскоши. Но, и сегодня не редкость авто, в которых нет такого типа разъемов. А уж про автомобили выпущенные более десяти лет тому назад и говорить не приходится.

Но прежде чем ответить на вопрос, как подключить USB к штатной магнитоле, выясним, что представляет собой — USB разъем и кабель AUX и для каких целей они нужны.

Штатная магнитола

Кратко:

  • 1 AUX, USB
  • 2 Айфон
  • 3 Флеш карта
    • 3.1 Подключение USB своими руками

По-английски, USB читается, как Universal Serial Bus, что дословно переводится — универсальная последовательная шина.Специальный разъем в автомобильной магнитоле (ноутбук, музыкальный центр, планшете и т. п), для последовательного подключения различных типов устройств.

AUX — выход на магнитоле, а также, переходной кабель снабженный специализированными разъемами и выполняющий ту же роль для, что и USB.(подключает различные устройства и оборудование к штатной магнитоле автомобиля).

Подключаем адаптер

Айфон

Как подключить к магнитоле через USB – айфон? Действие, выполняется через AUX – соединение (разъем на панели магнитолы и кабель) вашего iPhone и штатного авто проигрывателя Фокус 2. В этом случае, айфон играет роль носителя звуковой информации (файлов) и радиоприемника, а сам проигрыватель выступает усилителем звука.

Плюсы:

  • Простота подключения позволяет задействовать в работе магнитолы, любой прибор.
  • Нет необходимости в дополнительной настройке.

Минусы подключения:

  • Висящие кабели.
  • Аккумулятор айфона постепенно разряжается.

Соединение — USB, подключает практически все устройства с соответствующим портом, но в отличии от AUX соединения, управление можно осуществлять не только с самого девайса, но и с панели автомагнитолы или с рулевого колеса автомобиля, если такие функции подключены. Настройка (синхронизация) оборудования, производится в автоматическом режиме и выглядит зачастую как две команды на дисплее — подключите устройство и — вставьте кабель в разъем.

Положительные стороны подключения через USB:

  • В отличии от AUX, аккумуляторная батарея айфона под заряжается, что очень важно учитывая его исключительно высокий уровень энергопотребления.
  • Возможность активного использования дисплея штатного аудио проигрывателя.
  • Недостаток, наличие провода в салоне.

Все перечисленное, также является ответом на вопрос – как подключить телефон к магнитоле через USB.

Флеш карта

Носитель видео и звуковой информации, сменивший технически морально устаревшие CD – диски. Отличается большим объемом встроенной памяти.

Подключить USB к магнитоле без USB, в связи с его отсутствием в штатной комплектации, можно несколькими способами.

Первый, это подключение через USB — адаптер созданный для автомобиля. Данный прибор, подключается через вход/выход предназначенный для CD — проигрывателя, который точно имеется на всех моделях устаревших, штатных магнитол. При таком соединение, штатный приемник принимает адаптер за многодисковый проигрыватель (CD – чейнджер) и воспроизводит записанные музыкальные файлы. Изменение в управлении не значительны, просто ранее отвечавшие за смену дисков кнопки (disk, — +), теперь управляют звуковыми файлами флеш-карты, а кнопки выбора конкретной композиции, выполняют ту же функцию, но уже в самом файле.

Внешне очень похожие, USB — адаптеры могут различаться по разъемам на кабелях соединения. В зависимости от марки и модели автомобиля.

Второй, это USB и Bluetoth, как универсальное подсоединение.

Подключение USB своими руками

Для этого вам понадобится любой дешевый (китайский) плеер MP-3, читающий информацию с флеш — карт памяти, с разъемом для наушников.

Извлекаем магнитолу из передней панели, разбираем снимаем CD привод, провод с положительным (плюс) питанием от плеера, припаиваем к контакту дискового проигрывателя, в точке где после включения находится напряжение. Таким же образом производим переподключение звука. Выход MP-3 на AUX вход магнитолы, соединяется проводом. Электронная плата MP-3 плеера, вмонтирывается в тело штатной аудио системы автомобиля. После снятия CD-привода, там освобождается вполне достаточно места. Главное подсоединение, это правильность и аккуратность при проведении подключений. Для предотвращения возможности замыкания электропроводки. Кнопки отвечающие за управление функциями МП плеера, переводят на аналогичные им от CD чейнджера.

После проверки правильности, последовательности и надежности всех контактных соединений, автомагнитола собирается и устанавливается, в обратном порядке. И вы получаете возможность для подключения, прослушивания музыки с флешки и других цифровых устройств.

 Загрузка …

1avtozvuk.ru

autoprivat.ru

Как сделать на обычной автомагнитоле usb jvc. Как сделать и подключить USB-вход к магнитоле.

Приобретая транспортное средство, автомобилисты обращают внимание не только на его техническое состояние, но и также на уровень комфорта, который сопровождает этот автомобиль. Безусловно, с течением времени даже самое современное оснащение технического средства устаревает, появляются альтернативные варианты, которые ещё активнее приветствуются автомобилистами. Процесс модернизации развивается стремительно, затрагивая, в том числе, и оснащение салона проигрывающими устройствами.

К автомагнитоле можно подсоединить флешку для прослушивания музыкальных записей.

Ещё несколько лет назад в продаже можно было найти автомагнитолы, рассчитанные на применение оптических дисков. В настоящее время широчайшей популярностью пользуются устройства, воспроизводящие музыкальные файлы с флешки. Конечно, опираясь только на источник воспроизведения, отказаться от своей любимой автомагнитолы, большинству автомобилистов сложно. К тому же, большинство цифровых устройств, реализуемых в торговой сети, имеют сомнительное происхождение.

Если вы желаете оставить свою магнитолу, но оснастить её дополнительными устройствами , благодаря которым станет возможным подключение к ней флешек, тогда вам будет достаточно полезно изучить рекомендации, как быстро подключить флешку к автомагнитоле.

Варианты подключения

Существует несколько вариантов решения проблемы, связанной с подключением съёмного накопителя к проигрывающему устройству. Среди таких вариантов есть такие, которые приветствует лишь ограниченное количество автомобилистов. Отличной альтернативой ним выступают достаточно популярные действия, позволяющие разобраться даже тем, кто не имеет технического образования, как к магнитоле подключить флешку.

Можно, конечно, не подвергать себя никаким испытаниям, а просто посетить торговое заведение и приобрести качественное воспроизводящее устройство именитого бренда. Однако такое решение проблемы для многих хоть и будет желанным, но при этом совсем не по карману. По этой причине всё-таки полезно рассмотреть рекомендации автомобилистов, прошедших такой путь модернизации, как подключить флешку к автомагнитоле без USB-разъёма.

Возможно, кто-то уже имеет опыт подключения флешки к магнитоле с применением Bluetooth адаптера. Безусловно, это вариант можно считать, как один из вероятных способов решения проблемы. Однако те, кто уже проходил такой технический путь решения, в большинстве случаев оставался недоволен результатом.

Прежде всего, необходимо подключать к прикуривателю, соответственно, приходится рассматривать необходимость приобретения разветвителя. А это уже не только дополнительные финансовые растраты, но и возникновение некоего дискомфорта, когда выступающие части не позволяют совершать быстрых движений. Кроме этого, такое специфическое нагромождение провоцирует снижение эстетики салона автомобиля. Однако главным недостатком является то, что ожидать воспроизведения высококачественного звука не приходится.

Некоторые искусные технические умельцы могут не только успешно внедрить в любую автомагнитолу USB-адаптер, но и предварительно его самостоятельно сконструировать. Однако такой вариант неприемлем абсолютно для всех, поскольку приходится работать с микросхемами, платами, в которых важно разбираться. Даже одна неправильно проведённая пайка способна спровоцировать выход со строя автомагнитолы.

Сгоревшую плату, безусловно, можно заменить, но для этого опять-таки потребуются определённые знания и навыки, а также придётся раскошелиться, поскольку стоимость такой «детальки» может быть достаточно высокой. В торговой сети при желании можно найти специальный USB-адаптер, который совершенно просто подключить к имеющейся у вас автомагнитоле.

Этот способ решения проблемы хорош тем, что исключена необходимость разбирать устройство, а также подключаться к прикуривателю. Необходимо просто первоначально снять магнитолу и извлечь шлейф проводов.

Следующий шаг будет обеспечивать достижение вашего желания. Между разъёмами магнитолы и проводов вам потребуется установить приобретённый специальный переходник, в котором имеется отверстие для последующего подключения к нему USB-адаптера.

После того как вы подсоединили все указанные устройства, остаётся вернуть автомагнитолу на её привычное место, адаптер разместить там, где вы считаете приемлемым для вас. Большинство автомобилистов предпочитают поместить USB-адаптер в бардачок, таким способом, обеспечивая комфортный доступ к нему, но при этом скрывая это устройство от посторонних глаз, что способствует поддержанию эстетики.

Однако на этом ваши действия не завершаются. Завершается только их техническая сторона, а впереди предстоит совершить часть манипуляций, связанных с необходимыми настройками.

ВАЖНО.
Магнитола рассчитана на работу с оптическими дисками, поэтому USB-адаптер выступает в качестве эмулятора, «обманывающего» вашу магнитолу.

Без специальной «подготовки» съёмного накопителя вам не удастся ло

offlink.ru

Подключить USB к штатной магнитоле? Есть решение! — Студия автозвука Электросила, Киев

Как мы видим, компакт-диск из года в год всё сильнее сдаёт позиции в качестве источника музыки в автомобиле и не только. Конечно же, никто уже не хочет возиться в автомобиле с дисками, которые постоянно царапаются да и не так много музыки на них помещается. Именно поэтому в лидеры продаж выходят магнитолы без CD привода, и большинство производителей автомобильной аудиотехники уже перестали выпускать магнитолы без поддержки USB, а несколькими годами раньше из продажи полностью исчезли CD-чейнджеры.

Однако со штатными магнитолами, устанавливаемыми на автомобили на заводе (не путать с  магнитолами для штатной установки!) дела обстоят не так хорошо. Ведь до сих пор большинство авто производителей комплектует свои автомобили магнитолами без поддержки USB, а иногда даже и дорогостоящими CD-чейнжерами (устройствами для смены компакт-дисков), которые «любят» выходить из строя при малейшем нарушении условий эксплуатации -например механизм может выйти из строя если вы въедете в яму в тот момент когда устройство меняет диск.

Что же делать если у вас именно такой автомобиль, на который установлена аудиосистема без поддержки USB, и вы не хотите её менять целиком? Есть несколько вариантов выхода из положения.

Такой USB адаптер подключается с штатной магнитоле через разъем для CD-чейнджера, которые есть в большинстве заводских магнитол. Таким образом, штатная магнитола воспринимает USB-адаптер как CD-чейнжер и управляет им соответственно: при нажатии на кнопку DISC+ происходит смена папки на следующую, при нажатии DISC- на предыдущую, а кнопками смены треков переключаются собственно файлы (песни) на USB «флешке». Именно поэтому USB адаптеры называют еще эмуляторами CD чейнджера.

USB адаптеры похожи внешне, отличаются они по сути лишь прошивкой для совместимости с автомобильным головным устройством и проводами подключения. Ввиду того что разъемы подключения и протоколы управления у разных автопроизводителей различны, существует несколько разновидностей адаптеров, которые необходимо выбрать в соответствии с вашей моделью автомобиля.





У известного европейского производителя автоаксессуаров из  Англии Connects2 на данный момент существуют USB адаптеры на следующие марки и модели автомобилей:

Адаптер Марка авто Модель авто
Connects2 CTAARUSB001 Alfa Romeo USB-адаптер для Alfa Romeo 147 (2000->), 156 (2000->), GT (2004->)
 Connects2 CTAADUSB003 Audi USB-адаптер для Audi А2 (2000-2013), А3 (1998-2003), А4 (1997-2005), А6 (1998-2004), А8 (1998-2004), ТТ (1998-2005)
 Connects2 CTAADUSB004 Audi USB-адаптер для Audi А2 (2003-2013), А3 (2003-2013), А4 (2005-2013), ТТ (2005-2013).
 Connects2 CTABMUSB007 BMW USB для BMW Mini (2001-2006), 3 Series (1999-2006), 5 Series (1996-2004), 7 Series (1995-2002). (разъем с круглыми контактами).
 Connects2 CTABMUSB009 BMW USB для BMW Mini (2001-2006), 3 Series (1999-2006), 5 Series (1996-2004), 7 Series (1995-2002). (разъем с плоскими контактами)
 Connects2 CTACTUSB002 Citroen USB для Citroen C2 (2006-2013), C3 (2006-2013), C5 (2004-2013), C4 (2006-2013), C8 (2006-2013), DS3 (2006-2013), DS4 (2006-2013)
 Connects2 CTACTUSB001 Citroen  USB-адаптер для Citroen C2 (2003-2005), C3 (2002-2005), C5 (2001-2004), C8 (2003-2005).
Connects2 CTACTUSB003 Citroen/

Peugeot/

Toyota

 USB для Citroen C1 (2005-2013). (который вовсе и не Citroen а Toyota AyGo, этот же адаптер подходит для Peugeot 107.)
 Connects2 CTAFAUSB001 Fiat  USB для Fiat Multipla (1999-2013), Punto (1999-2013), Doblo (2001-2013), Sedici (2004-2013).
 Connects2 CTAFOUSB003 Ford USB для Ford Escort (1967-2001), Fiesta (1976-2003), Mondeo (1993-2003), Focus (1998-2004), Puma (1997-2002), Galaxy (1997-2004), KA (1997-2013).
Connects2 CTAFOUSB005  Ford USB для Ford C-Max (2003-2011), Fiesta (2006-2008), Mondeo (2003-2013), Focus (2004-2011), Galaxy (2004-2013), S-Max (2006-2013).
 Connects2 CTAHOUSB001 Honda USB адаптер для Honda Accord (2001-2013), Civic (2001-2013), Jazz (2001-2013), S2000 (2001-2013).
 Connects2 CTAHYUSB002 Hyundai  USB для Hyundai (модели с 2004 по 2013 года). (круглый разъем CD-чейнджера)
 Connects2 CTAKIUSB001 Kia  USB для Kia (все модели с 2004 по 2013 года c 8-ми пиновым круглым разъемом CD-чейнджера).
 Connects2 CTAKIUSB002 Kia USB для Kia (все модели с 2004 по 2013 года с 12-пиновым круглым разъемом).
Connects2 CTALXUSB001 Lexus  USB-адаптер для Lexus GS300 (2004-2013), GS430 (2004-2013), GS470 (2004-2013), IS200 (2004-2013), IS300 (2004-2013),RX300 (2004-2013),RX350 (2004-2013), SC300 (2004-2013),SC400 (2004-2013)
 Connects2 CTALXUSB002 Lexus USB для Lexus GS300 (1993-2004),GS430 (2001-2004), GS470 (2002-2004), IS200 (1999-2004), IS300 (2001-2004), RX300 (1997-2004), RX350 (2003-2004).
 Connects2 CTAMZUSB001 Mazda USB для Mazda 3 (2006-2009), 5 (2006-2009), 6 (2006-2009), MX-5 (2006-2009), RX-8 (2006-2009)
 Connects2 CTAMZUSB002 Mazda  USB для Mazda 3 (2009-2013), 5 (2009-2013), 6 (2009-2013), СX-7 (2009-2013)
 Connects2 CTANSUSB001  Nissan  USB для Nissan Almera (2000-2013), Primera (2000-2007), Tiida (2000-2013)
 Connects2 CTAPGUSB010  Peugeot USB для Peugeot 307 (2002-2005), 607 (2002-2005), 807 (2002-2005), 206 (2002-2013), 406 (2002-2004), 407 (2004-2005)
 Connects2 CTAPGUSB011  Peugeot USB для Peugeot 3008 (2009-2013), 307 (2005-2013), 407 (2005-2013), 607 (2005-2013), 807 (2005-2013), 207 (2006-2013), 308 (2007-2013)
 Connects2 CTARNUSB003  Renault  USB-адаптер для Renault  Laguna (2000-2008), Megane (2000-2008), Clio (2000-2009), Scenic (2000-2009), Kangoo (2000-2013), Twingo (2007-2013)
 Connects2 CTARNUSB005 Renault  USB для Renault Laguna (2008-2013), Megane (2008-2013), Clio (2009-2013), Scenic (2009-2013)
Connects2 CTASTUSB002  Seat  USB для Seat Alhambra (2005-2013), Altea (2005-2013), Ibiza (2005-2013), Leon (2005-2013), Toledo (2005-2013)
 Connects2 CTASTUSB003 Seat USB для Seat  Altea (2004-2005), Cordoba (1993-2005), Ibiza (1984-2005), Leon (1999-2005), Toledo (1991-2005)
 Connects2 CTASKUSB001  Skoda USB для Skoda Fabia (1999-2005), Octavia (1996-2005)
 Connects2 CTASKUSB003 Skoda  USB для Skoda Fabia (2005-2013), Octavia (2005-2013), Roomster (2005-2013), Superb (2005-2013)
 Connects2 CTAMSUSB001  Smart  USB адаптер для Smart  ForFour (1999-2013), ForTwo (1999-2013)
 Connects2 CTASUUSB001 Subaru USB для Subaru (все модели до 2013 года)
 Connects2 CTASZUSB001  Suzuki  USB для Suzuki Grand Vitara (2005-2013), Swift (2005-2013)
 Connects2 CTATYUSB001 Toyota USB для Toyota (все модели с 2001 по 2004 года)
Connects2 CTATYUSB002 Toyota  USB для Toyota (все модели с 2004 по 2016 год)
 Connects2 CTAVLUSB001 Volvo  USB для Volvo S40 (1995-2004), V40 (2000-2004), C70 (1997-2005), S80 (1998-2005), V70 (1997-2007), XC70 (1997-2007), S60 (2001-2009)
 Connects2 CTAVGUSB003  Volkswagen  USB-адаптер для VW Golf (1998-2003), Passat (1998-2003), Polo (1998-2003), Beetle (1998-2013), Bora (1998-2013), Lupo (1998-2013)
Connects2 CTAVGUSB009   Volkswagen USB для VW Golf (2004-2013), Passat (2004-2013), Touareg (2005-2013), Touran (2005-2013), Transporter (2005-2013), EOS (2006-2013), Jetta (2006-2013), Tiguan (2007-2013), Scirocco (2008-2013), Sharan(2009-2013)

А вот если у заводской магнитолы нет разъема для внешнего CD-чейнджера или когда в автомобиле используется оптическая шина MOST (в большинстве современных европейских автомобилей премиум-класса) тогда вам или потребуется адаптер который стоит совсем других денег или возможно такого USB-адаптера для вашей машины вообще не существует на данный момент в продаже. Для таких случаев существуют альтернативные варианты.

Например, мы столкнулись с тем что на BMW X3 в последнем кузове (BMW X 3 F25) мы не нашли никаких адаптеров для USB или iPod. На тот момент их просто не существовало. На помощь нам пришло замечательное изделие от лидирующего на рынке производителя bluetooth-устройств французкой компании Parrot. Это комплект Parrot MKi 9200, который помимо функций громкой связи может воспроизводить музыку с USB-флешки, SD-карты и iPod/ iPhone. Короче говоря, полный набор современных источников звука. Комплект Parrot MKi 9200 имеет отдельный дисплей 2.5″, на котором отображается вся информация о воспроизводимом треке или номера телефона в режиме громкой связи. Пульт управления выполнен беспроводным, что позволяет установить его практически где угодно, в том числе даже на руле. Посмотрите как это выглядит в салоне BMW X3 в кузове F25:

Комплект может быть подключен просто на внешний вход AUX как в этом примере, или напрямую на динамики в случае если мы имеем дело с четырехканальной магнитолой со встроенным усилителем «4х50». Подключение на AUX более универсально, подойдет на практически все современные автомобили. Пульт управления комплектом громкой связи мы установили на центральной консоли:

Как видите, комплект Parrot Mki9200 прекрасно вписывается в салон современного автомобиля премиум-класса. И решает сразу несколько вопросов, являясь и комплектом громкой связи, и устройством читающим USB, iPod, iPhone.





114185 Всего 28 Сегодня

Вконтакте

Facebook

Twitter

Google+

electrosila.info

Отправить ответ

avatar
  Подписаться
Уведомление о
