Форд мондео 4 как снять магнитолу – Лайфхак как снять штатную магнитолу в фордах. — бортжурнал Ford Mondeo 2007 года на DRIVE2

Ford Mondeo Батя › Бортжурнал › Ломаем? (Снятие накладки штатной магнитолы)

Начали потихоньку сегодня курочить салон. Постарались ничего не сломать) Времени было не очень много, по этому и наработали не шибко, но начало положено, а это уже хорошо.

Задача на сегодня стояла разобрать центральную консоль и померить "головы".

Комбайн который займет место штатной Sony в принципе вопросов не вызвал. Там все просто и доступно. Одно снял, другое поставил и нет проблем.

Проблемы будут с установкой второй головы. Ибо планировалось установить Пионер под блестящую крышку за место пепельницы (мы за здоровый образ жизни). Но сняв центральную накладку и раму на которой держится штатная магнитола, стало понятно, что места там меньше чем хотелось бы. По этому скорее всего придется Пионер располовинить и тушку перенести в центральный подлокотник (либо бардачок, что хуже), а панель установить в "пепельницу".

Немного фото процесса разборки, возможно кому то будет интересно, хотя инструкций в сети довольно много.

Для начала надо снять лакированную накладку торпедо.


Многие перед этим рекомендуют разобрать подлокотник. Если задачей ставится добраться до магнитолы, то трогать подлокотник нет никакого смысла.
Просто аккуратно тянем лакированную накладку вверх начиная со стороны ближней к ручнику, и она в "три приема" отщелкнется.
По желанию можно сместить накладку в сторону целиком. Либо отсоединить разъем подогрева сидений и разъединить серебристую накладку рычага КПП (держится на защелках), после чего лакированную накладку можно убрать совсем.

Далее станут доступны два винта "звездочки"


Звезд у меня под рукой не оказалось, по этому отвернул их маленькой плоской отверткой. Закручены винты не слишком сильно, по этому шансов сорвать шлицы не много.

Затем снимаем треугольные заглушки.


Отковырнуть их проще всего с "длинной стороны" пластиковой картой.Под заглушками еще по два винта с каждой стороны. Откручиваем их и в принципе накладка центральной консоли освобождена.
Чтобы ее снять совсем необходимо отсоединить три разъема от кнопок, и два разъема от блока климат контроля (на них П-образные скобы, которые надо повернуть). Я блок климата открутил от накладки (держится на 4 винтах под крест), Мне он нужен был для одного эксперимента.

Чтобы снять штатную магнитолу осталось отвернуть 4 винта по углам и отстегнуть все защелки. После чего магнитола должна вынуться без трудностей.
Сзади на ней отключить антенну (просто выдергивается), и большой квадратный разъем (на нем тоже П-образная скоба которую надо повернуть)

.
Вот в общем то и все, что касается снятия штатной магнитолы. Я пошел немного дальше и разобрал еще чуть-чуть, чтобы снять размер на наличие свободного места, и на этом остановился.
Спасибо за внимание.

www.drive2.ru

Снятие и установка автомагнитолы | Ford Mondeo 4 manual

Ford Mondeo 4 Снятие и установка автомагнитолы

ПРЕДУПРЕЖДЕНИЕ.
На автомобиль установлена автомагнитола с кодировкой. После снятия и последующей установки она остается заблокированной.

Для снятия блокировки существует специальный код на карточке, прикладываемой к автомобилю.
Вам потребуются отвертки с плоским и крестообразным лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

3. Выверните два винта нижнего крепления облицовки магнитолы и панели управления системой климат-контроля.

4. Аккуратно подденьте отвёрткой левую заглушку облицовки…

5….и снимите ее.
6. Аналогично снимите правую заглушку.

7. Выверните слева и справа по два винта верхнего крепления облицовки…

8….и отведите ее от панели приборов.

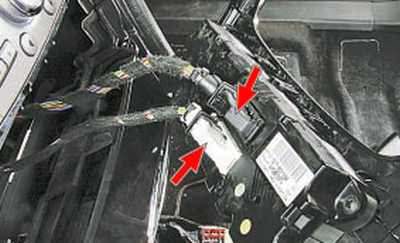

9. Нажав на фиксаторы, отсоедините три колодки жгутов проводов от выключателей…

10….две колодки от панели управления системой климат-контроля и снимите облицовку.

11. Выверните четыре винта крепления автомагнитолы к панели приборов…
ПРИМЕЧАНИЕ.

Так расположены винты крепления автомагнитолы.

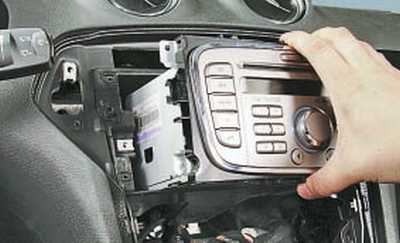

12….и извлеките автомагнитолу из гнезда панели приборов.

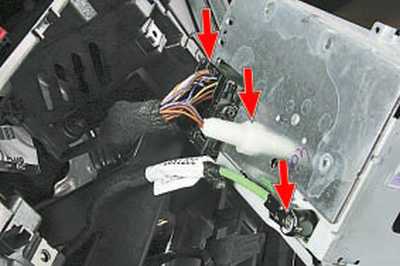

13. С обратной стороны автомагнитолы отсоедините две колодки жгутов проводов и антенный кабель и снимите автомагнитолу.

14. Установите автомагнитолу и все снятые детали в порядке, обратном снятию.

Снятие и установка автомагнитолы Ford Mondeo 4 (2007-2014)

ford-mondeo-4.dv13.ru

Как снять магнитолу Форд Мондео 4? (решено) — 1 ответ

Для снятия штатной магнитолы нужно пара пластиковых карт, плоская отвёртка и звёздочка на 20.

Сначала снимаем защитный кожух с рукоятки переключения передач.

Выдёргиваем хромированный ободок вокруг ручки и снимаем его через верх.

Теперь вынимаем накладку ближе к заднему сиденью(защёлки стоят слева и справа). И следом снимаем основную облицовку вокруг магнитолы. Поддеваем пластик парой карточек, вставив между ними отвёртку.

Придерживая за освобождённое ушко продолжаем последовательно освобождать накладку.

После снятия накладки отворачиваем шесть винтов под звёздочку.

Вытягиваем на себя панель.

Отключаем разъёмы сзади.

Откручиваем четыре винта которые держат магнитолу в проёме.

Осталось вынуть магнитолу на себя.

etlib.ru

Лайфхак как снять штатную магнитолу в фордах. — бортжурнал Ford Mondeo 2007 года на DRIVE2

Приветствую!

Понимаю, что машина не новая и куча инфы уже есть по ней в сети, НО а вдруг кому-то пригодится. На многих европейских фордах 2000-ых идут штатные магнитолы, которые снимаются спец ключами, выглядят они так:

Стандартные ключи

параметры стандартных ключей

Итак, если нет ключей, а нужно снять магнитолу, то берем любую более менее крепкую пластиковую карточку и вырезаем по размерам 4 ключа:

примерно что должно получится

Засовываем в отверстие под ключи наши загатовки, при чем так, чтобы острие было направлено вдоль внешней стороны магнитолы — это позволяет зацепить собачки, которые и держат магнитолу в упоре (примерно 2 см до собачек и далее еше 1.5см чтобы оттянуть собачки — почувствуется небольшое сопротивление ).

После того как 4 ключа засунуты до упора, можно вытаскивать магнитолу:

Конечно есть и другие способы — шампура, тонкие плоские отвертки, пилочки для ногтей и т.п., но по мне проще все таки ключи из пластиковой карты:

пилки от лобзика. ВНИМАТЕЛЬНО: нужны 4-е, т.к. когда собачку будет оттянута она защелкнется за зуб пилки и уже можно будет её вытащить после того как извлечете магнитолу!

Шампуры )
