Ford Mondeo | Датчик указателя температуры охлаждающей жидкости

5.7.2. Датчик указателя температуры охлаждающей жидкости

ОБЩИЕ СВЕДЕНИЯ

Подача напряжения к датчику температуры охлаждающей жидкости производится от панели приборов через замок зажигания и плавкий предохранитель.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Датчик расположен в головке блока цилиндров за водяным насосом на двигателях 1,2 л, во впускном коллекторе на двигателях 1,3 и 1,4 л и в кожухе термостата на двигателях 1,6, 1,8 и 2,0 л. Датчик представляет собой термистор, электрическое сопротивление которого уменьшается при увеличении температуры.
2. На холодном двигателе сопротивление датчика высокое и электрический ток через указатель температуры не проходит, в результате чего его стрелка находится на значении низкой температуры.
3. Если указатель температуры не показывает температуру двигателя, в первую очередь проверьте электрические цепи датчика. Также проверьте подачу напряжения в электрическую цепь датчика. Если стрелка указателя беспорядочно дергается, может иметь место нечеткая подача напряжения или подача нестабилизированного напряжения. При этом необходимо заменить стабилизатор. Если есть подозрения, что не работает указатель температуры, проверьте его следующим образом.
4. Если стрелка указателя показывает низкую температуру двигателя, отсоедините от датчика температуры электрический разъем и соедините его с массой. Если при этом стрелка указателя отклоняется при включенном зажигании, значит, неисправен датчик температуры и его необходимо заменить. Если стрелка указателя не перемещается, снимите комбинацию приборов и проверьте электрическую цепь между датчиком и указателем, а также подачу напряжения к указателю. Если электрическая цепь исправна, значит, неисправен указатель температуры и его необходимо заменить.
5. Если указатель температуры показывает все время высокую температуру, отсоедините электрический разъем от датчика. Если при этом стрелка указателя перемещается в зону холодной температуры при включенном зажигании, значит, неисправен датчик температуры и его необходимо заменить.

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Частично слейте охлаждающую жидкость из системы охлаждения ниже уровня установки датчика, или имейте подходящую пробку, которой необходимо закрыть отверстие после вывинчивания датчика.
2. Снимите провод массы с аккумулятора.
3. Отсоедините от датчика электрический разъем и вывинтите датчик.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед ввинчиванием датчика нанесите на резьбу датчика тонкий слой герметика.
2. Ввинтите датчик на место и подсоедините к нему электрический разъем.
3. Залейте охлаждающую жидкость в систему охлаждения.
4. В заключение запустите двигатель и проверьте работу датчика указателя температуры. Проверьте систему охлаждения на наличие утечек.

automn.ru

Ford Mondeo | Датчик указателя температуры охлаждающей жидкости

5.7.2. Датчик указателя температуры охлаждающей жидкости

ОБЩИЕ СВЕДЕНИЯ

Подача напряжения к датчику температуры охлаждающей жидкости производится от панели приборов через замок зажигания и плавкий предохранитель.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Датчик расположен в головке блока цилиндров за водяным насосом на двигателях 1,2 л, во впускном коллекторе на двигателях 1,3 и 1,4 л и в кожухе термостата на двигателях 1,6, 1,8 и 2,0 л. Датчик представляет собой термистор, электрическое сопротивление которого уменьшается при увеличении температуры.
2. На холодном двигателе сопротивление датчика высокое и электрический ток через указатель температуры не проходит, в результате чего его стрелка находится на значении низкой температуры.
3. Если указатель температуры не показывает температуру двигателя, в первую очередь проверьте электрические цепи датчика. Также проверьте подачу напряжения в электрическую цепь датчика. Если стрелка указателя беспорядочно дергается, может иметь место нечеткая подача напряжения или подача нестабилизированного напряжения. При этом необходимо заменить стабилизатор. Если есть подозрения, что не работает указатель температуры, проверьте его следующим образом.
4. Если стрелка указателя показывает низкую температуру двигателя, отсоедините от датчика температуры электрический разъем и соедините его с массой. Если при этом стрелка указателя отклоняется при включенном зажигании, значит, неисправен датчик температуры и его необходимо заменить. Если стрелка указателя не перемещается, снимите комбинацию приборов и проверьте электрическую цепь между датчиком и указателем, а также подачу напряжения к указателю. Если электрическая цепь исправна, значит, неисправен указатель температуры и его необходимо заменить.
5. Если указатель температуры показывает все время высокую температуру, отсоедините электрический разъем от датчика. Если при этом стрелка указателя перемещается в зону холодной температуры при включенном зажигании, значит, неисправен датчик температуры и его необходимо заменить.

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Частично слейте охлаждающую жидкость из системы охлаждения ниже уровня установки датчика, или имейте подходящую пробку, которой необходимо закрыть отверстие после вывинчивания датчика.
2. Снимите провод массы с аккумулятора.
3. Отсоедините от датчика электрический разъем и вывинтите датчик.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед ввинчиванием датчика нанесите на резьбу датчика тонкий слой герметика.
2. Ввинтите датчик на место и подсоедините к нему электрический разъем.
3. Залейте охлаждающую жидкость в систему охлаждения.
4. В заключение запустите двигатель и проверьте работу датчика указателя температуры. Проверьте систему охлаждения на наличие утечек.

automn.ru

Ford Mondeo III Система охлаждения



6. Система охлаждения

Хорошо видно: уровень охлаждающей жидкости в прозрачном компенсационном бачке рядом с правой амортизацион-ной стойкой.

Если вы часто доливаете небольшие объемы воды, то проверьте систему на герметичность и ближе к осени добавьте антифриза.

В нормальных рабочих условиях всегда пребывает система охлаждения Mondeo, то есть в «здоровом» температурном диапазоне. «Охлаждение» представляет собой союз нескольких агрегатов: теплообменник (радиатор), водяной насос, вентилятор системы охлаждения, термостат, расширительный бачок, трубопроводы охлаждающей жидкости и шланги являются лишь «статистами» для охлаждающей жидкости, которая выполняет свою работу в блоке цилиндров и головке цилиндров «под постоянным давлением» в филигранной сети из строго пропорциональных водяных каналов, так называемой «водяной рубашки». Сохраненная в водяной рубашке избыточная тепловая энергия от сгорания отводится теплообменником в атмосферу. По каким потайным путям охлаждающая жидкость циркулирует в Mondeo, зависит, разумеется, от температуры двигателя и текущих условий использования.

При холодном двигателе – малый круг циркуляции охлаждающей жидкости

После каждого пуска холодного двигателя охлаждающая жидкость вначале пульсирует по малому кругу, он ограничивается «водяной рубашкой» и радиатором отопителя. На этом этапе работающий в новом Mondeo от электричества термостат задерживает движение потока к радиатору до тех пор, пока двигатель не достигнет своей рабочей температуры.

Это важная причина. Так как циркулирующий объем жидкости в малом контуре циркуляции меньше – двигатель таким образом раньше достигает нужной температуры и выбрасывает меньше отработавшего газа. Как только охлаждающая жидкость достигла своей рабочей температуры, термостат открывается и нагретая охлаждающая жидкость дозированно проходит сверху вниз через теплообменник. На этом пути через радиатор ее «обдувает» встречный ветер, проходящий мимо сегментов радиатора, и отнимает избыточную тепловую энергию.

Координируемое термостатом взаимодействие элементов «воздух и вода» защищает двигатель от одновременно холодного шока и горячего коллапса.

При прогретом двигателе – большой круг циркуляции охлаждающей жидкости

При нормальной рабочей температуре охлаждающая жидкость в Mondeo курсирует из правого бачка радиатора (относительно направления движения) к водяному насосу. Оттуда она попадает в блок цилиндров и головку блока цилиндров двигателя: через открытый термостат течет основная часть жидкости обратно в левый бачок радиатора, остаток делает пока «обход» через теплообменник. Стекающая снизу в радиаторе жидкость автоматически создает сверху место для втекающей нагретой жидкости – кругооборот жидкости замыкается. Если температура охлаждающей жидкости во время движения понижается ниже заданной рабочей температуры, термостат закрывается до того момента, пока она вновь не нагреется.

«Хозяйство системы циркуляции»: компоненты системы охлаждения двигателя в гидравлическом «контакте»

Постоянно находится под давлением – система охлаждения

При работающем двигателе система охлаждения постоянно находится под определенным избыточным давлением. Благодаря этому повышается точка кипения охлаждающей жидкости со 100 °С до примерно 120 °С. Высокие температуры двигателя снижают расход топлива и эмиссию отработанного газа. Если при нагретом двигателе давление в системе охлаждения – в зависимости от версии двигателя – превысит 0,85 – 1,2 бар, то редукционный клапан на запорной крышке компенсационного бачка закрывается и избыточное давление в системе охлаждения уходит в атмосферу. Возникающий при этом в системе вакуум сразу уравновешивает клапан в запорной крышке. Как только он открывается, наружный воздух попадает в бачок и происходит выравнивание давления. В частности, при городских поездках или движении транспорта в режиме «Stop-and-go» часто встречного ветра можно «не встретить», а двигатель нужно достаточно охлаждать и предохранять от вызываемых перегревом дефектов. Для такого специального случая все Mondeo обладают расположенным непосредственно позади радиатора и приводимым электроприводом вентилятором. Этот небольшой ветровой силовой агрегат активизирует термовыключатель при температуре около 120 °С. вентилятор автоматически отключается снова, когда достигается нормальная рабочая температура.

Понизить давление: система охлаждения проверяется с помощью механического насоса. 2 Для этого в радиаторе или ресивере на примерно 5 минут устанавливается давление ниже на около 1,6 бар. Системное давление должно понизиться на примерно 0,2 бар, в противном случае нужно искать утечку и устранить. 1 Запорная крышка компенсационного бачка.

Постоянное наблюдение за температурой двигателя

Если при максимально высокой нагрузке, например, езде с прицепом, или из-за других неполадок температура двигателя постоянно превышается, то от капитальных повреждений двигателя Mondeo защитит установленная в блоке управления приводами (РСМ) программа от перегревания. На 1 этапе программа дает указания только указателю температурного индикатора установиться в красном диапазоне шкалы.

Если вы игнорируете данный сигнал и температура продолжает повышаться, на приборной панели загорается сигнальная лампочка «выход из строя привода». В этом случае позвольте двигателю обязательно немного отдохнуть, он должен охладиться и затем необходимо ехать на станцию Ford. В этот промежуточный период блок управления не работает, однако он записал код неисправности, который может быть считан на станции программой диагностирования. Если все-таки проигнорировать как показание индикатора и загорание сигнальной лампочки или нечаянно не заметить, в действие вступает 2-й этап программы: РСМ деактивирует два цилиндра и ограничивает частоту вращения двигателя. Одновременно сигнализатор на приборной панели теперь будет предупреждать перед последующими повреждениями двигателя.

Чтобы освободить на этой критической фазе двигатель, оба «мертвых» цилиндра в это время всасывают чистый воздух. Чтобы по возможности равномерно понижать уровень температуры, цилиндры попеременно «отдыхают». Если вы проигнорировали этап 2, то этап 3 оставляет вам точно 30 секунд времени, чтобы за это время остановить ваш «горячий» Mondeo на обочине дороги. И чтобы избежать крупных неприятностей в двигателе, система РСМ затем просто отключает двигатель.

Детали системы охлаждения

Базовая конструкция системы охлаждения:

Подгоняет охлаждающую жидкость: водяной насос (центробежный насос).

Водяной насос: во всех двигателях Mondeo центробежные насосы предназначены для ускорения движения охлаждающей жидкости в системе охлаждения. Он занимает свое рабочее место в четырехцилиндровом Mondeo на правой передней стороне двигателя, в V6 на левом ряде цилиндров сбоку шестого цилиндра.

Радиатор: состоит из расположенных с обеих сторон пластиковых бачков с водой. Оба бачка соединяются между собой посредством множества тонкостенных алюминиевых трубочек. С трубочками контактируют сложенные гармошкой тонкие алюминиевые полоски: они многократно увеличивают поверхность радиатора и отводят избыточное тепло навстречу встречному ветру. Радиатор Mondeo крепится к верхней и нижней поперечине.

Термостат: предназначен для регулирования температуры воды в двигателе и удержания ее на постоянном уровне. Большинство термостатов, в зависимости от версии двигателя, открываются в диапазоне между 99–102 °С. Для уже подержанных термостатов допуск составляет /– 3 °С. Термостаты состоят из одного замкнутого, заполненного специальным воском термоэлемента (цилиндра), прижимной пружины и тарелки клапана. По мере того как охлаждающая жидкость нагревается, воск в термоэлементе расширяется и приподнимает, противодействуя усилию пружины, тарелку клапана со своего места. Только при рабочей температуре клапан полностью открыт. Когда вода охладится, пружина давит по направлению к тарелке клапана и соответственно запирает прохождение потока. В автомобилях Ford теперь впервые регулирует температуру двигателя нагреваемый электричеством термостат. Его работа зависит от информации, которую передают датчик охлаждающего средства (ЕСТ), датчики температуры всасывающего воздуха и текущей нагрузки (ТМАР), а также от датчика скорости движения автомобиля (VS/OS). Это «трио» находится под непосредственным присмотром бортового компьютера (РСМ), который обрабатывает сигналы с учетом параметрических диаграмм и передает их на регулятор охлаждающей жидкости. Термостат не находится под напряжением в тех диапазонах, в которых уровень температуры 98 °С не вызывает никаких последствий. Во всех остальных случаях, при наличии повышенных температур –например, при полной нагрузке – когда возможно появление дефектов двигателя, наполнитель термостата находится под током и термостатом уже «жонглирует» высокий температурный уровень.

В течение нескольких секунд увеличивается далее доступ к большому кругу циркуляции охлаждающего средства, и за счет этого температура двигателя понижается примерно до 80 °С.

Компенсационный бачок: автоматически дополняет объем циркулирующей охлаждающей жидкости в системе охлаждения. Избыточное давление в системе понижается за счет редукционного клапана, размещенного в запорной крышке бачка. Вакуум выравнивает второй клапан в запорной крышке. Прозрачный пластиковый бачок располагается в моторном отсеке справа относительно направления движения.

Вентилятор системы охлаждения:
все двигатели Mondeo оснащены электрически приводимым вентилятором. Этот вентилятор также часто называют вентиля радиатора.

ava-avto.ru

Ford Mondeo III Система впрыска топлива



7. Система впрыска топлива

Под капотом двигателя современного автомобиля во впускном тракте бензиновых двигателей уже с давних пор «задают тон» системы впрыскивания топлива с электронным управлением. Со стороны отработанных газов расположен трехходовой катализатор, отвечающий уровню техники. Таким образом, никаких вопросов, все силовые агрегаты Mondeo: «от воздушного фильтра до выхлопной трубки» управляются электронными средствами: необходимую свежую топливную смесь подготавливают последовательные системы впрыскивания топлива, ассистирует в этом процессе трехходовой катализатор. Воспламеняющими искрами управляют безраспределительные системы зажигания в последовательности 1-3-4-2 (Duratec-HE) или 1-4-2-5-3-6 (Duratec-VE). Они находятся, как и весь электронный менеджмент двигателя, под управлением мощного бортового компьютера (РСМ). В новом Mondeo имеется «Black Oak», система регулирования двигателя нового поколения, которая осуществляет надзор над «битами и байтами». Black Oak, разработка дочерней фирмы Visteon компании Ford, работает совместно с 32-разрядной ЭВМ Levanta, включая процессор Motorolla и шину передачи данных CAN. По своему функционированию система Black Oak напоминает ранее используемую систему регулирования двигателя EEC.

Блок управления РСМ с 32 разрядами и CAN-шиной для передачи данных

Датчики и актуаторы под капотом двигателя

Электронное управление двигателем – не для самостоятельных

Новые системы в значительной степени не требуют особого обслуживания – возможное некорректное функционирование, согласно практике, может обнаружить только компетентный специалист при наличии необходимого измерительного оборудования. Этот факт предъявляет повышенные требования к тем, кто самостоятельно хочет заняться ремонтом – мастерские Ford во время проверки двигателя полагаются на “WDS-Diagnose CD B8”. Поэтому при наличии неисправностей в системе управления двигателем лучше доверьте свой Mondeo специалистам. Однако вы все-таки должны знать базовые принципы подготовки горючей смеси своего Mondeo. И только на этой основе вы сможете точно классифицировать появляющиеся неполадки. Благодаря этому вы сэкономите на затратном диагностировании. Кроме того, вы сможете четко сформулировать заказ на проведение ремонта, и полученная впоследствии калькуляция не вызовет у вас никаких сомнений. В качестве примера для бензиновых двигателей Ford ниже приводится подробная информация о подготовке топливовоздушной смеси силового агрегата Duratec-HE.

Подробно об управлении системой впрыска Duratec-HE

Блок управления РСМ (встроен в PATS): это центральный блок электронного управления двигателем. Бортовой компьютер постоянно использует текущий «материал данных» из своих пространственных параметрических характеристик (частота вращения, давление во впускном трубопроводе, температура впускного воздуха и охлаждающей жидкости и так далее) и сравнивает их с фиксированными параметрами в базе данных. После этого сравнения блок управления определяет и рассчитывает среди прочего продолжительность открытия электромагнитной форсунки, объем необходимого топлива и состав топливовоздушной смеси. При этом блок РСМ перепрограммируемый: важнейший критерий для ситуаций, когда к следующему моменту калибровки он приступает с модифицированными параметрами.

Преимущество: при содействии мобильного диагностического прибора «FDS 200» компании Ford можно легко стереть электронно-перепрограммируемую постоянную память (ПЗУ) и «заполнить» ее новой программой управления двигателем. Соответствующий сервисный модуль для РСМ устанавливается уже на заводе-производителе. 16-полюсный диагностический разъем (DLC) «спрятан» в левой зоне для ног на высоте блока предохранителей.

Предохранительный выключатель системы впрыскивания топлива: располагается на боковой стороне левой двери. С помощью данного выключателя можно прервать подачу топлива при появлении негерметичностей в системе подачи топлива, во время аварии или при сильных столкновениях. Прерывания электрической цепи распознаются по выскакивающейся кнопке переключений. Перед активизацией предохранительной кнопки вначале проверьте топливную систему на герметичность, затем приведите замок-выключатель зажигания в положение «0» и нажмите кнопку. Далее поверните ключ зажигания на несколько секунд в положение «II» и затем можно ввести замок в положение «I».

Позиционный датчик коленчатого вала (СКР): в двигателях Duratec располагается на крышке блока управления сбоку амортизатора коленчатого вала. Датчик на зубчатом колесе (36 зубцов минус 1; «пробел зубца» для 1-го цилиндра находится на 90° от ВМТ) регистрирует индуктивно точное угловое положение коленчатого вала, а также текущую частоту вращения двигателя, эти измеряемые значения оказывают влияние на:

  • впрыскиваемого топлива и начало впрыска,
  • момент опережения зажигания и
  • регулирование на холостом ходу.

При отказе СКР-датчика все управление двигателем переходит на «глубокий сон»: двигатель замирает и остается – до замены датчика – «немым».

Впадина между зубцами 1: 90° от ВМТ первого цилиндра.

Позиционный датчик распределительных валов (СМР) : в двигателях Duratec располагается в головке блока цилиндров перед первым кулачком впускного распределительного вала. Датчик работает на основе индуктивного принципа. Его сигнал использует СМР для распознавания 1-го цилиндра. Он управляет последовательным впрыскиванием топлива.

Датчик температуры охлаждающей жидкости (ЕСТ) : «вставлен» под катушкой зажигания и измеряет температуру охлаждающей жидкости в малом круге.

Датчик абсолютного давления во впускном трубопроводе со встроенным датчиком температуры впускного воздуха (ТМАР) . Датчик ТМАР позволяет минимизировать возможные потери мощности при движении на горных участках дорог или под уклон. Он определяет текущее господствующее рабочее состояние двигателя при включенном зажигании и полной нагрузке. В качестве измеренного значения датчиком используется атмосферное давление во впускном коллекторе. Эти параметры сохраняет и обрабатывает РСМ в качестве опорного давления для соответствующего давления во впускном газопроводе при различных состояниях нагрузки. Сигналы встроенного IAT-датчика являются вначале только базовыми величинами при пуске холодного двигателя или в период прогрева. Дополнительно они используются МАР-датчиком в качестве корректирующих параметров, поскольку он выравнивает с помощью своих «внутренних знаний» различные степени наполнения цилиндров. На основе всех входных сигналов с ТМАР-датчика РСМ рассчитывает необходимую двигателю массу воздуха.

Датчик детонации (KS) . Датчик детонации представляет из себя «механический съемщик вибраций». Двигатели Duratec за счет своей относительно высокой степени сжатия оснащаются такими датчиками. Этот датчик размещается со стороны всасывания непосредственно на блоке цилиндров двигателя между вторым и третьим цилиндрами. В смонтированном состоянии он ни в коем случае не должен контактировать с окружающей его «массой».

Как только достигается «детонационная граница», датчик KS подает сигналы на датчики СКР и СМР о неконтролируемом сгорании горячей смеси. На их основе РСМ смещает угол опережения зажигания на 1,5° назад. Если сигналы продолжаются, то угол продолжает снижаться до тех пор, пока процесс сгорания не нормализуется. Если детонационные шумы не появляются в течение двух секунд, то РСМ регулирует момент зажигания до границы детонации или – при стандартном качестве топлива – до предписанного момента зажигания.

Датчик детонации: постоянно на посту прослушивания.

Датчик положения дроссельной заслонки (ТР). Этот датчик привинчен к корпусу дроссельной заслонки. Он функционирует так же, как и поворотный потенциометр, и оказывает влияние на:

  • частоту вращения при холостом ходе,
  • состав всасываемой, горючей смеси (14,7 : 1),
  • регулирование отработавшего газа и
  • открытие системного контура регулирования.

Кнопочный выключатель рулевого механизма с усилителем (PSP). Он снимает свою информацию с напорного трубопровода между насосом гидравлического усилителя и рулевым механизмом. Как только давление падает, например, при маневрировании автомобиля с полным поворотом управляемых колес, PSP открывается и поставляет на РСМ сигнал на незначительное увеличение частоты вращения на холостом ходу.

Контроллер давления: Кнопочный выключатель рулевого механизма с усилителем.

Лямбда- датчик (HO2S): в двигателях Duratec на заводе устанавливаются два лямбда-датчика. Датчик 1 располагается непосредственно в коллекторе отработанных газов, датчик 2 выпускной трубке позади катализатора. Оба датчика анализируют остаточное содержание кислорода в отработанном газе и передают эту информацию на РСМ. Их сигналы оказывают влияние на:

  • количество впрыскиваемого воздуха и
  • функционирование системы приготовления горючей смеси (EVAP).

Чистильщик: HO2S лямбда-датчики.

Лямбда-датчики оказывают сильное влияние на функционирование и срок службы катализатора. Для надлежащего функционирования катализатора они предоставляют информацию о постоянной смене слегка обогащенной и обедненной горючей смеси. В комбинации с автоматической системой CDE4 фильтрацией отработанного газа занимается также дополнительный стартовый катализатор, размещенный непосредственно в выхлопном коллекторе.

Регулирующий клапан системы холостого хода (IAC). В двигателях Duratec данный клапан находится около дроссельной заслонки на впускном коллекторе. РСМ управляет им с помощью тактовых сигналов. В зависимости от частоты сигнала больше или меньше свежего воздуха обходит дроссельную заслонку через отводной клапан.

Электромагнитный клапан вихревой заслонки располагается под наклоном позади IAC-клапана во впускном коллекторе. Его управляющие импульсы базируются на частоте вращения двигателя и угле открытия дроссельной заслонки: в зависимости от ситуации клапан «пуст» или «заполнен».

В непосредственной близости:

Электромагнитный клапан фильтра с активированным углем. В «ногу» с системой регулирования двигателя Black Oak в 2000-м Mondeo работает конструктивно измененный электромагнитный клапан. При определенных рабочих состояниях он открывается и освобождает находящиеся в фильтре пары топлива для прохода во впускной коллектор.

EGR-шаговый двигатель: шаговый двигатель находится в заднем конце головки блока цилиндров и чутко реагирует на цифровые сигналы от РСМ. Другими словами: шаговые двигатели силовых агрегатов Duratec реализуют очень маленькие шаговые движения. Кроме того, по сравнению с обычными приводами они во время работы не чувствительны к вибрациям и колебаниям давления. Вращательные движения шагового двигателя шпиндель преобразует в движение подъема, за счет которых строго открывается клапан. Эта особенность улучшает не только принцип действия рециркуляции отработавшего газа, но и делает ненужными наличие дополнительных компонентов, например, дифференциального клапана отработанного газа (DPEF).

EGR-шаговый двигатель

Не чувствителен к вибрациям и колебаниям давления.

Форсунки: форсунки с четырьмя отверстиями для впрыскивания и боковой подачей топлива размещаются в общей трубке распределителя топлива. РСМ последовательно управляет форсунками. Их сопла установлены строго под определенными углами, так чтобы соответственно «встречались» два отверстия правого и два отверстия левого клапанов.

Плечом к плечу: форсунки с четырьмя отверстиями 1 для впрыскивания и боковой подачей топлива размещаются в общей трубке распределителя 2.

Датчик температуры наружного воздуха (ААТ). Датчик температуры наружного воздуха «скрытно» сидит в буфере спереди слева. Его сигнал управляет

  • индикатором наружной температуры на щитке приборов,
  • регулировкой генератора (Smart Charge) и
  • кондиционером.

Датчик частоты вращения приводных валов (OSS) и скорости движения (VS): сигналы обоих датчиков обрабатывает РСМ для регулирования воздушного потока в системе холостого хода (IAC), для обогащения топливовоздушной смеси во время ускорения и режима принудительного холостого хода.

Возможна с ограничениями – самопомощь с системой впрыска

Как уже отмечено во введении к данному руководству, большинство работ с системой впрыска лучше передать профессионалам. У них имеются необходимые контрольные приборы и соответствующие познания. Например, при наличии неисправностей в электронной системе управления двигателем и для того, чтобы их надлежащим образом локализовать, необходимо провести ряд тестов в определенной последовательности. Только так можно установить дефекты и их последствия и назначить курс ремонтных работ. Наличие обычных «домашних» знаний недостаточно для работы с системой впрыскивания Mondeo. Но здесь нет оснований для «паники»: на практике возможные повреждения в этой системе встречаются редко.

ava-avto.ru

Проверка и замена датчиков системы управления двигателем

Ford Mondeo 4 Проверка и замена датчиков системы управления двигателем

ПРИМЕЧАНИЕ.
Замена датчиков показана на примере автомобиля с двигателем Duratec Ti-VCT. На автомобилях с другими двигателями работу выполняют аналогично, хотя расположение и количество датчиков может отличаться.

Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров двигателя напротив маховика.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.
Вам потребуются: торцовая головка «на 8», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

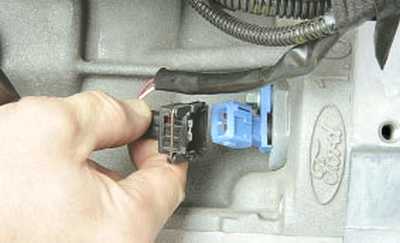

3….и отсоедините колодку жгута проводов от выводов датчика положения коленчатого вала.

4. Выверните болт крепления датчика…

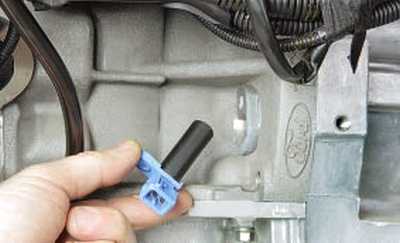

5….и извлеките датчик из отверстия в блоке цилиндров.

6. Тестером измерьте сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в пределах 0,5–0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.
7. Установите датчик положения коленчатого вала двигателя в порядке, обратном снятию.

Датчик положения распределительного вала установлен сверху на головке блока цилиндров. При неисправности в цепи датчика ЭБУ заносит в память код неисправности и использует обходную программу управления.
Вам потребуются: ключ «на 10», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

3. Сожмите фиксатор и отсоедините колодку жгута проводов от датчика.

4. Выверните болт крепления…

5….и извлеките датчик из отверстия в головке блока цилиндров.

6. Тестером измерьте сопротивление между выводами датчика. Номинальное сопротивление 0,5–0,6 кОм. Если сопротивление не соответствует указанному интервалу, замените датчик.
7. Установите датчик положения распределительного вала в порядке, обратном снятию.

Датчик температуры охлаждающей жидкости установлен в корпусе распределителя охлаждающей жидкости, расположенном на головке блока цилиндров со стороны коробки передач. В случае отказа датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (рассчитывает приблизительное значение температуры охлаждающей жидкости по времени работы двигателя и абсолютному давлению воздуха во впускной трубе).
Проверяют сопротивление на выводах датчика при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
ПОЛЕЗНЫЙ СОВЕТ.
При замене датчика охлаждающую жидкость можно и не сливать: после снятия датчика заглушите отверстие пальцем или пробкой – потеря охлаждающей жидкости будет минимальной.

3. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
ПРИМЕЧАНИЕ.
Для наглядности фотосъемки с двигателя снята катушка зажигания и отсоединены шланги от патрубков распределителя охлаждающей жидкости.

4. Подденьте отвёрткой…

5….и извлеките пружинный фиксатор датчика.

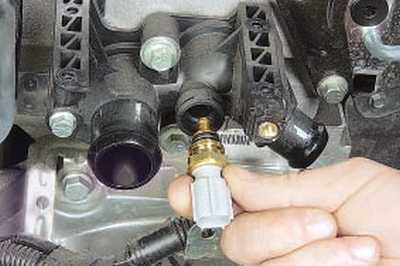

6. Извлеките датчик температуры из отверстия распределителя охлаждающей жидкости.
ПРИМЕЧАНИЕ.

Датчик температуры уплотнен в отверстии распределителя охлаждающей жидкости резиновым кольцом. При установке датчика замените кольцо новым.
7. Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром измерьте текущую температуру.
8. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальное сопротивление исправного датчика указано в табл.
10.6. При отклонении сопротивления от нормы замените датчик.

9. Установите датчик температуры охлаждающей жидкости в порядке, обратном снятию.
10. Залейте охлаждающую жидкость.

Комбинированный датчик абсолютного давления и температуры всасываемого воздуха установлен во впускной трубе.
При неисправности датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (рассчитывает приблизительное абсолютное давление воздуха во впускной трубе по частоте вращения коленчатого вала и положению дроссельной заслонки).
Вам потребуется ключ TORX Т20.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор…

3….и отсоедините от датчика колодку жгута проводов.

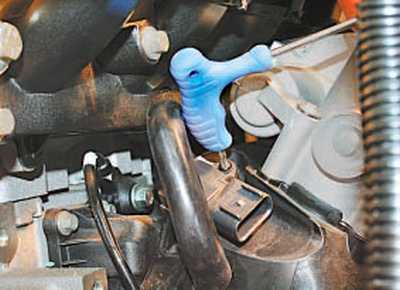

4. Выверните винт крепления…

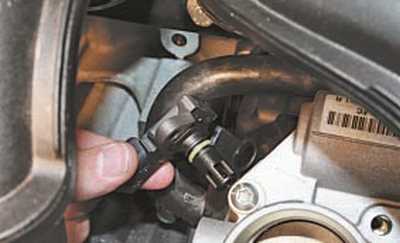

5….и извлеките датчик из отверстия впускной трубы.
6. Установите новый датчик в порядке, обратном снятию.

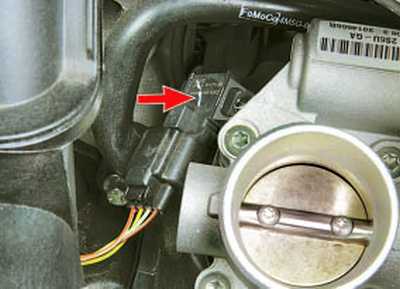

Датчик положения дроссельной заслонки встроен в крышку дроссельного узла, поэтому при выходе датчика из строя замените дроссельный узел в сборе (см. Снятие и установка дроссельного узла).

Управляющий датчик концентрации кислорода установлен в резьбовом отверстии на входе в катколлектор. Если датчик неисправен, токсичность отработавших газов может резко повыситься, а расход топлива – увеличиться.
Вам потребуется ключ «на 22»…

…удобнее пользоваться специальным разрезным ключом, аналогичным показанным на фото.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

3. Сожмите фиксатор колодки жгута проводов датчика концентрации кислорода..

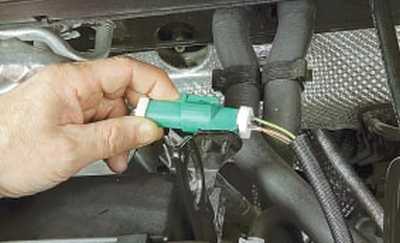

4….и разъедините колодку.
5. Снимите термоэкран катколлектора (см. Снятие и установка термоэкранов).

6. Установите на датчик ключ, ослабьте затяжку датчика…

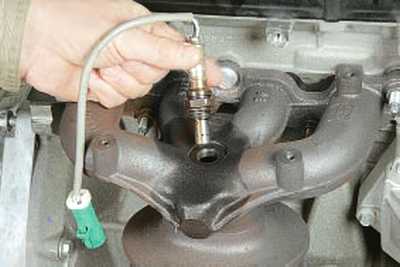

7….и выверните управляющий датчик концентрации кислорода.
8. Установите новый датчик концентрации кислорода в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен в резьбовом отверстии на выходе из катколлектора. Если датчик неисправен, токсичность отработавших газов может резко повыситься, а расход топлива – увеличиться.
Вам потребуется ключ «на 22» (или специальный разрезной торцовый).
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

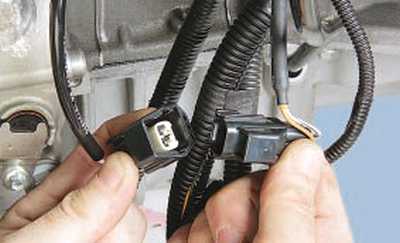

3….и разъедините колодку жгута проводов диагностического датчика концентрации кислорода.

4. Ослабьте затяжку датчика датчика и выверните его из катколлектора.
5. Установите датчик в порядке, обратном снятию.

Датчик детонации прикреплен к стенке блока цилиндров в его верхней части под впускным коллектором в зоне 3-го цилиндра. При отказе датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (с уменьшенным углом опережения зажигания для исключения детонации).

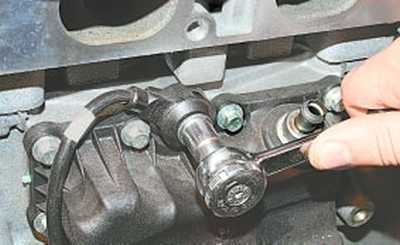

Вам потребуется ключ «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите впускную трубу (см. Замена прокладки впускной трубы).

3. Отсоедините колодку жгута проводов от блока цилиндров двигателя, преодолевая усилие фиксатора.

4. Сожмите фиксатор…

5….и разъедините колодку жгута проводов датчика детонации.

6. Выверните болт крепления датчика детонации к блоку цилиндров…

7….и снимите датчик.
8. Установите датчик детонации в порядке, обратном снятию.

Проверка и замена датчиков системы управления двигателем Ford Mondeo 4 (2007-2014)

ford-mondeo-4.dv13.ru

Ford Mondeo | Датчики | Форд Мондео

Датчики

Датчик абсолютного давления во впускном коллекторе (МАР)

Расположение элементов топливной системы в автомобиле с двигателями 1,6 л и 1,8/ 2,0 л




Датчик абсолютного давления во впускном коллекторе представляет собой чувствительный переменный резистор. Он измеряет давление во впускном коллекторе, которое изменяется в зависимости от эксплуатационных режимов двигателя и преобразовывается в напряжение.

Датчик также используется для измерения атмосферного давления при запуске двигателя и обеспечивает режимы работы двигателя на разных высотах над уровнем моря. Питание датчика осуществляется напряжением 5 В. На основании информации от датчика блок управления двигателем регулирует количество подаваемого в двигатель топлива, а также изменяет угол опережения зажигания.

Проверка

  1. Подсоедините вольтметр между клеммами 1 и 4 разъема датчика МАР.

Контакт 1: «Масса»
Контакт 4: Положительное напряжение

  1. Измерьте напряжение.

Выходное напряжение при включенном зажигании и неработающем двигателе: 4–5 В
Выходное напряжение на частоте холостого хода: 0,5–2,0 В

  1. Если выходное напряжение датчика отличается от требуемого, замените датчик.

Датчик температуры поступающего в двигатель воздуха (IAT)

Датчик температуры поступающего в двигатель воздуха встроен в датчик абсолютного давления и представляет собой термистор, сопротивление которого изменяется в зависимости от температуры. Блок ЕСМ учитывает сигнал датчика и корректирует ширину импульса, подаваемого на форсунки, в результате чего изменяется количество топлива, подаваемого в цилиндры двигателя.

Проверка датчика

  1. Измерьте сопротивление между клеммами 3 и 4 разъема датчика.

Температура

Сопротивление, кОм

0°C

4,5–7,5

20°C

2,0–3,0

40°C

0,7–1,6

80°C

0,2–0,4

  1. Если сопротивление датчика отличается от требуемого, замените датчик.

Датчик температуры охлаждающей жидкости (ECT)

Датчик температуры охлаждающей жидкости установлен в головке цилиндров и контролирует температуру охлаждающей жидкости и передает сигнал блоку управления двигателем ЕСМ. В качестве датчика используется терморезистор, который чувствителен к изменениям температуры. Электрическое сопротивление терморезистора уменьшается при увеличении температуры.

На холодном двигателе блок ЕСМ работает в режиме открытой петли, в результате чего в цилиндры двигателя подается более богатая топливовоздушная смесь и увеличивается частота вращения холостого хода. Это продолжается до достижения двигателем нормальной рабочей температуры.

Проверка

  1. Снимите датчик с впускного коллектора.
  1. Нагревая сосуд с водой и расположенным в нем датчиком, проверьте его сопротивление.

Температура

Сопротивление, кОм

–30°C

22,22–31,78

–10°C

8,16–10,74

0°C

5,18–6,60

20°C

2,27–2,73

40°C

1,59–1,281

60°C

0,538–0,650

80°C

0,298–0,322

90°C

0,219–0,243

  1. Если сопротивление датчика отличается от требуемого, замените датчик.

Установка

  1. Нанесите на резьбу датчика герметик LOCTITE 962T или эквивалентный.
  2. Вверните датчик и затяните его моментом, приведенным в спецификации. Момент затяжки: 15–20 Н•м.
  3. Подсоедините к датчику разъем.

Датчик положения дроссельной заслонки (TP)

Датчик положения дроссельной заслонки – это переменный резистор, вращающийся с осью дроссельной заслонки и передающий информацию на основании которой блок ЕСМ определяет, когда дроссельная заслонка закрыта, полностью открыта или находится в промежуточных положениях.

Датчик жестко соединен с валом дроссельной заслонки. В зависимости от положения дроссельной заслонки изменяется сопротивление датчика.

Проверка

  1. Отсоедините разъем от датчика положения дроссельной заслонки.
  1. Измерьте сопротивление между клеммами 2 (масса) и 3 (питание) разъема датчика. Сопротивление: 0,7–3,0 кОм.
  1. Подсоедините омметр к клеммам 2 (масса) и 3 (выход датчика) разъема датчика.
  2. Медленно откройте дроссельную заслонку и убедитесь, что сопротивление датчика плавно изменяется пропорционально открытию дроссельной заслонки.
  3. Если сопротивление датчика отличается от требуемого или изменяется скачкообразно, замените датчик. Момент затяжки: 1,5–2,5 Н•м.

Датчик положения распределительного вала (CMP)

Датчик положения распределительного вала вырабатывает импульсы в ВМТ поршня первого цилиндра в такте сжатия на основании которых блок ЕСМ вычисляет последовательность работы системы впрыска топлива.

Датчик угла поворота коленчатого вала (CKP)

Датчик угла поворота коленчатого вала, состоит из магнита и катушки и расположен около зубчатого венца маховика. Датчик передает блоку ЕСМ информацию об угле поворота коленчатого вала (положение поршня). На основании информации выходного сигнала этого датчика блок ЕСМ вычисляет частоту вращения двигателя и положение коленчатого вала.

Проверка (1,6 л I4)

  1. Отсоедините разъем от датчика угла поворота коленчатого вала.
  1. Измерьте сопротивление между контактами 1 и 2 разъема датчика. Сопротивление: 0,486–0,594 кОм при температуре 20°С.
  1. Если сопротивление датчика отличается от требуемого, замените датчик. Зазор между ротором и датчиком угла поворота коленчатого вала: 0,5–1,5 мм Момент затяжки: 9–11 Н•м.

Обогреваемый датчик кислорода (HO2S)

Обогреваемый датчик кислорода определяет концентрацию кислорода в отработавших газах и преобразовывает в напряжение, которое передает блоку управления двигателем ЕСМ.

Напряжение на выходе датчика равно 500 мВ если топливная смесь более богата по отношению к теоретической и напряжение равно 100 мВ если топливная смесь более бедная (более высокая концентрация кислорода в отработавших газах). На основании этих данных блок управления двигателем изменяет соотношение топлива в топливновоздушной смеси.

Проверка

  1. Перед проверкой прогрейте двигатель до тех пор, пока температура охлаждающей жидкости не будет равна 80–95°C.
  2. Точным цифровым вольтметром измерьте выходное напряжение датчика.

  1. Отсоедините разъем от датчика кислорода и соедините вольтметр с разъемом датчика кислорода.
  1. Изменяя частоту вращения коленчатого вала двигателя, измерите выходное напряжение датчика кислорода. Если выходное напряжение датчика отличается от требуемого, замените датчик. Момент затяжки: 50–60 Н•м.

automn.ru

Как проверить датчик вентилятора на Форд Мондео

Температурный датчик Ford Mondeo

Не правильно показывает датчик температуры в Ford Mondeo

Не работает вентилятор радиатора Ford Focus 2? Одна из причин - блок управления.

как проверить датчик вкл. вентилятора,(всю цепь)

Ford Focus 2 1,8l - не работает вентилятор охлаждения

Принудительное включение вентиляторов форд фокус 1

Электрооборудование - Проверка датчика температуры охлаждающей жидкости

Не включается вентилятор охлаждения

Как проверить датчик температуры охлаждающей жидкости на Mazda Demio

Ford Focus 2 обзор | замена датчика температуры двигателя

Также смотрите:

  • Где находится бензонасос Ниссан блюберд
  • Съемная тонировка Мицубиси лансер 10
  • Запчасти на Лексус rx300 стойки задние
  • Мотюль подбор масла для Субару
  • Топливная система Хендай галлопер схема
  • Где собирают новый Вольво ХС90
  • Складывание задних сидений Рено дастер видео
  • Фары для Мазда 6 спорт 2008
  • Какие сайлентблоки лучше на Опель астра
  • Нива Шевроле на широких дисках
  • Тест драйв ваз нива 2014
  • Mercedes Benz glk дизель расход топлива
  • Рено дастер или Шкода етти
  • Хендай Акцент с двигателем от элантры
  • Хонда Аккорд 2008 год левый руль
Главная » Новое » Как проверить датчик вентилятора на Форд Мондео

logovaz-auto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
