Форд фокус 2 замок задней правой двери – Ford Focus Hatchback PNDA/ib5/18″/Titanium › Бортжурнал › не работает стеклоподъемник и замок задней двери на фокус 3

Замок задней двери — бортжурнал Ford Focus Hatchback Like ST 2010 года на DRIVE2

Итак друзья, опять ленюсь писать все вовремя) В общем с момента покупки меня беспокоил замок задней двери.Дело было в залипшем активаторе, он был как будто все время в закрытом состоянии, но поскольку он был полностью работоспособен, я не придавал сему большого значения.
Но в один прекрасный день, когда ко мне садился человек(двери у меня были закрыты) он каким то чудным образом открыл дверь… Удивлению не было предела. Вечерком стал проверять работоспособность замка и… он не работал. При чем самое что интересное, я даже из салона не мог закрыть эту дверь, чуть приуныв, и перекрестив машину, пошел я домой, а машина осталась с открытой дверью.
В общем первые мысли были что каким то чудным образом сломался трос.Самому разбирать стало лень поэтому поехал я в, всеми известный, ФордМаркет)
В итоге был приговорен был сам замок, как объяснить суть его поломки словами, я не знаю, в общем там сломалась маленькая пластмасска. Когда узнал сколько стоит новый замок(а он у меня с двойным запиранием) то, сказать что я

охуел ничего не сказать. 7000 тысяч за замок мне показалось многовато) Поэтому было решено ставить с разбора. В итоге машину я оставил и через три часа было все готово(замок они везли сами со своего какого то разбора)

Полный размер

Полный размер

Кто поймет, что сломано-молодец)

Полный размер

Вот так прикольно отдают ключ)

P/s-Друзья если кто то сталкивался с подобной проблемой, напишите в коменты, интересно один ли я такой)

Пробег: 68000 км

Нравится 17 Поделиться: Подписаться на машину

www.drive2.ru

Ford Focus 2 Замок задней двери снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Кузов > Снятие замка задней двери

Работу проводим при замене замка.
Снимаем монтажную панель задней двери (см. «Снятие электростеклоподъёмника передней двери Форд Фокус 2»).

Отсоединяем трос привода замка двери от рычага внутренней ручки (см. «Снятие внутренней ручки задней двери Форд Фокус 2»).
Снимаем наружную ручку задней двери вместе с двумя прокладками (см. «Снятие наружной ручки задней двери Форд Фокус 2»).

Ключом Torx T-25 отворачиваем нижний винт крепления замка к торцу двери.

Ключом Torx T-25 отворачиваем винт крепления основания наружной ручки двери к наружной панели двери.

Ключом Torx T-30 отворачиваем три винта крепления замка к торцу двери…

…и выводим его в сборе с электроприводом, тросом внутренней ручки и основанием наружной ручки через технологическое отверстие во внутренней панели двери.

Нажав на фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка…

…и снимаем замок задней двери.
Устанавливаем замок задней двери в обратной последовательности.

Будьте осторожны, не повредите лепестки трех фиксаторов замка, при соединении их с монтажной панелью (см. «Снятие электростеклоподъемника передней двери Форд Фокус 2»).

При соединении трех фиксаторов замка с монтажной панелью рекомендуем воспользоваться инструментом, показанным на фото.



Снятие замка задней двери Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Ремонт замка задней двери. — бортжурнал Ford Focus Hatchback FreezzZ 1998 года на DRIVE2

Небольшое вступление

Еще зимой открывая правую заднюю дверь ручка просто не стала возвращаться на свое место, дверь не открылась. Не зная механизма, подумал что либо какая-нибудь пружинка слетела, либо какая-нибудь пластмассинка отломалась и не за что больше тянуть, вот и не открывается. Ездить не мешало, так и оставил до лучших времен…

19.04.2014
Разобравшись с крупными проблемами, надо устранять и мелкие косяки — выходной, время есть, распечатал пару инструкций, поехал в гараж.

Инструкции, источники, комментарии:

Снятие обивки задней двери

Поддев накладку…

…снимаем ее с двери.

Лучше не тянуть за край, мало ли что сломается. Можно подлезть пальцами и тянуть за центр между креплениями.

Отверткой через отверстие в нижней части ручки отжима­ем ее накладку. Другой отверт­кой поддеваем накладку и сни­маем ее с ручки двери.

НЕ ДЕЛАЙТЕ ЭТО ОТВЕРТКОЙ! У предыдущих хозяев так все ручки испоганены. Это можно сделать небольшим, а главное чтобы лезвие было максимально тонкое, ножом. И следов не останется. Накладка просто вставлена в ручку, никаких креплений.

Крестообразной отверткой от­ворачиваем два самореза креп­ления ручки.

Поддев отверткой…

Также вся заглушка помята по краям. Тут есть специальный пазик. Главное взять отвертку не шире этого пазика и тогда никаких следов не останется.

…снимаем заглушку самореза крепления накладки.

Крестообразной отверткой от­ворачиваем саморез крепления декоративной накладки.

Снимаем накладку.

Нажав на фиксатор…

…отсоединяем колодку прово­дов от выключателя стекло­подъемника.

Крестообразной отверткой от­ворачиваем шесть саморезов крепления обивки.

Сдвинув обивку вверх снимаем ее с двери.

Поворачиваем энергопоглощающую подушку против часовой стрелки…

…и снимаем подушку с держателей.

Аккуратно, чтобы не порвать, отклеиваем часть влагошумоизоляционной пленки.

Источник 1: Снятие обивки передней двери.
Источник 2: Снятие обивки задней двери.
Источник 3: Снятие стекла задней двери.
Источник 4: Снятие замка задней двери.

Получен полный доступ к замку. Не снимая его можно разглядеть весь несложный механизм — как и предполагал, пружинка + пластмассинка:

Механизм для открытия двери наружной ручкой.

Проделал тоже самое с левое задней дверью, сравнил механизмы, понял что справа все на месте и все должно быть исправно. Подвигал туда-сюда пластмассинку, разработал пружинку, обработал ее WD-40 и все — дверь открывается/закрывается с помощью внутренней ручки, наружной ручки и с пульта сигнализации. Все оказалось довольно таки просто — ремонта как такового и не было — всего лишь закисла пружинка. 🙂

Ах, да! — устанавливаем все в обратной последовательности. (с) 😉

www.drive2.ru

Ford Focus Hatchback 2.0 TDCI › Бортжурнал › Отказ стеклоподъемника и замка левой задней двери

В один из дней, открыв машину с пульта, попытался бросить сумку на заднее сиденье. Каково было моё удивление, когда дернув ручку двери, мне не удалось её открыть. В голове сразу ступор — Как так? Поэтому с первого раза не дошло и дергал дверь еще какой то время. Хватило ума не применять силу, а забросить сумку с другой стороны машины. Потом ездил пару дней так и плевался по несколько раз в день, так как уже выработалась четкая привычка класть бук сзади. Потом обнаружил что не работает стеклоподъемник этой же двери и тут же в голову пришла мысль пошевелить проводку, которая выходит из левой средней стойки кузова и уходит в заднюю левую дверь. И о чудо! Помогло, дверь и стеклоподъемник заработали. Стало понятно что больное место локализовано. Ну а так как дверь заработала, то типа поломки нет, а значит можно ездить дальше:)

Так прокатался пару месяцев, пока однажды дверь не перестала открываться, а стеклоподъемник не перестал реагировать на нажатие кнопки снова. На диагностике адаптером UCDS висела ошибка потери связи с блоком управления BCM и водительской двери. Шевеление жгута проводки уже не помогало. Стала понятна неотвратимость более серьезного ремонта. Думалось мне, что переломились провода и потерялся контакт. В один из вечеров принял решение разбирать.
Выдернутый разъем изнутри стойки, сразу же показал ошибочность теории и наличие другой проблемы. Первым делом в глаза бросился характерный бирюзовый налет на фишке разъема. Сперва подумал что просто попала вода, произошло окисление и потеря контакта. Чуть позже, когда выдернул из стойки ответную часть разъема, стало понятно что проблема более серьёзная, чем казалось на первый взгляд.На второй половине разъема Было выявлено что так же имеется бирюзовый налет, но при этом отсутствует кончик контакта.

Полный размер

Тю — тю…

Более подробное рассмотрение женской половины фишки способствовало нахождению потеряшки.

Полный размер

Спрятался

Полный размер

Чуть крупнее.

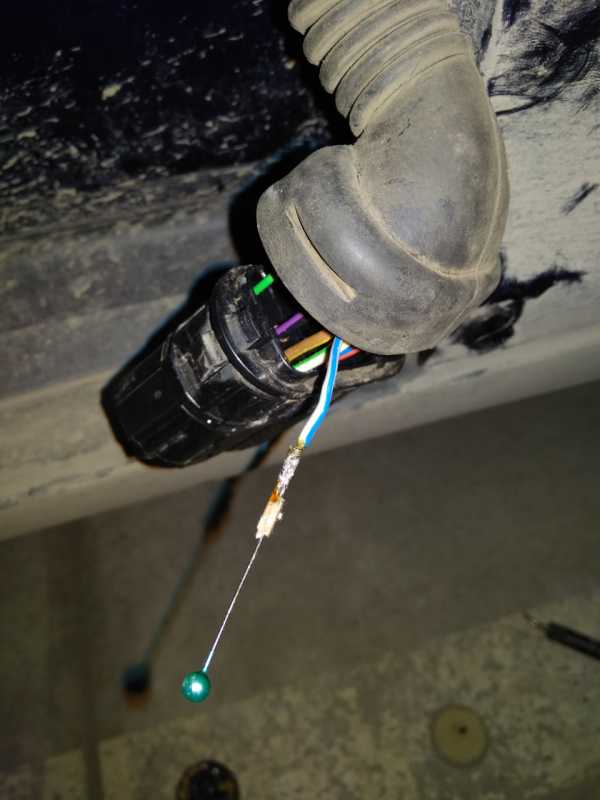

Пришлось разбирать разъем и добывать остатки.

Полный размер

Вот он, мальчик.

Поскольку перед ремонтом не предполагалась степень проблемы, то таких контактов заранее запасти мне даже в голову не пришло. В ближайшем хозмаге такие запчасти то же не продаются. А ездить с разобранным салоном то же не улыбалось, поэтому технологию ремонта «на коленке» пришлось изобретать на ходу. В помощь пришла английская булавка. Воткнул острым концом в «папу», пропаял, для надежности и тем самым восстановил Потенциал инвалида:)

Полный размер

Протез.

Затем обкусил лишние под возможности «мамы» и вернул контакт на место в разъем.

Полный размер

Контрольная сборка показала успешность ремонта. В идеале конечно надо заморочиться поиском пина, но Уже две недели все работает без нареканий. Поэтому желание повторного разбора этого узла, у меня скорее всего не возникнет:)

Цена вопроса: 0 ₽ Пробег: 85000 км

Нравится 30 Поделиться: Подписаться на машину

www.drive2.ru

Замок двери задней правой для Ford Focus 2 рестайлинг

Замок двери задней правой для Ford Focus 2 рестайлинг — купить запчасти б/у

Категории автозапчастей

• №292545 Б/У Хорошее Санкт-Петербург, ул. 2-я Поперечная, д. 41 кор.5, территория аэродрома Ржевка Санкт-Петербург склад “Ржевка” Примечание: 6 контактов 300 р.

  ---

• •
  №61256 Б/У Хорошее Санкт-Петербург, д. Янино-1, ул. Голландская д. 1 Санкт-Петербург склад “Янино”

  ---

• №260058 Б/У Хорошее Примечание: 6 pin Санкт-Петербург, ул. 2-я Поперечная, д. 41 кор.5, территория аэродрома Ржевка Санкт-Петербург склад “Ржевка” Примечание: 6 pin 300 р.

  ---

• •
  №229475 Б/У Хорошее Примечание: 10 pin Санкт-Петербург, ул. 2-я Поперечная, д. 41 кор.5, территория аэродрома Ржевка Санкт-Петербург склад “Ржевка” Примечание: 10 pin 300 р.

  ---

• №147220 Б/У Хорошее Санкт-Петербург, ул. 2-я Поперечная, д. 41 кор.5, территория аэродрома Ржевка Санкт-Петербург склад “Ржевка”

  ---

• №113353 Б/У Хорошее Примечание: 6 pin,подходит на Focus II 2005-2008;Focus II 2008-2011 Санкт-Петербург, ул. 2-я Поперечная, д. 41 кор.5, территория аэродрома Ржевка Санкт-Петербург склад “Ржевка” Примечание: 6 pin,подходит на Focus II 2005-2008;Focus II 2008-2011 300 р.

  ---

Санкт-Петербург, ул. 2-я Поперечная, д. 41 кор.5, территория аэродрома Ржевка

тел. +79313003038

Санкт-Петербург, д. Янино-1, ул. Голландская д. 1

тел. +79313003026

Санкт-Петербург, ул. Броневая, д.2, к.7

тел. +79313002038

---

morezapchastey.ru

Ford Focus Hatchback PNDA/ib5/18″/Titanium › Бортжурнал › не работает стеклоподъемник и замок задней двери на фокус 3

Проблема случилась нежданно. Сначала задняя правая дверь отказывалась разблокироваться. Ситуация осложнялась активацией от детей. Т.е. Изнутри ее тоже не открыть. Раз десять пощелкал брелоком закрыть/открыть и она разблокировалась. Воспользовавшись моментам снял детскую блокировку двери, теперь возможно дверь открыть только изнутри.

Принудительная блокировка при закрывании

Залез в инет, удивился огромному количеству подобных проблем у других моделей и марок. Не суть. Узнал о блокировке двери от открывания снаружи. Это как раз мой случай. Когда ЦЗ не управляет дверью, а закрыть машину надо. На фото выше верхний болтик, его надо прокрутить против часовой стрелки на 15 минут.

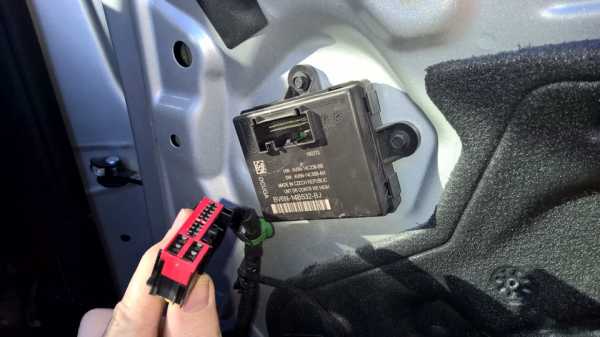

Бонусам данной проблемы стал неработающий электростеклоподъемник задней двери. При этом подсветка индикации на самой двери не горит. С водительского места так же не реагирует. Предохранитель модуля двери цел, сам модуль и кнопка работоспособны(проверял). Колонка в двери работает.

Как вариант, это плохой контакт проводки, вследствие чего GEM мог отключить контур. Может так совпало, но глюк случился спустя пару дней после мойки.

Далее не буду строить свои предположения. Прошу поделиться путем решения данной проблемы. На ффк есть пара человек с подобными случаями, одному в сервисе что то сделали с контактами, второй не на связи.

Решение проблемы с электрикой двери по данной ссылке: www.drive2.ru/l/10323006/

Нравится 25 Поделиться: Подписаться на машину

www.drive2.ru

Ремонт Ford Focus 2 : Замена замка задней двери

1. Руководства по ремонту
2. Ford Focus 2 2005-2008
3. Замена замка задней двери

Вам потребуются: ключи TORX T20 и Т30.

1. Снимите обивку задней двери (см. «Снятие и установка обивки задней двери»).

2. Снимите внутреннюю ручку привода замка задней двери (см. «Замена внутренней ручки привода замка задней двери»).

Примечание Снимать внутреннюю ручку необходимо потому, что отсоединить трос привода от замка, установленного на дверь, затруднительно. Удобнее снять замок вместе с тросом, а для отсоединения троса от ручки требуется ее снятие.

3. Снимите стеклоподъемник задней двери (см. «Замена стеклоподъемника задней двери»).

4. Снимите наружную ручку задней двери (см. «Замена наружной ручки задней двери»).

5. Отсоедините от замка колодку жгута проводов.	6. Выверните три винта крепления замка к панели двери в средней…

7. …и нижней частях ее торца.	8. Снимите переднюю уплотнительную прокладку наружной ручки…

9. …выверните винт крепления замка к наружной панели двери…	10. …и снимите замок, выведя его через технологическое отверстие в панели двери.

11. При необходимости замены замка или троса его привода отверткой разведите два фиксатора упора оболочки троса…	12. …извлеките упор оболочки из держателя…

13. …поверните наконечник троса до совпадения его треугольного уса с прорезью в рычаге замка…	14. …и, вынув палец наконечника из отверстия рычага, снимите трос.

15. Для снятия защелки замка задней двери выверните два винта ее крепления к стойке кузова и снимите защелку.

16. Установите замок задней двери и все снятые детали в порядке, обратном снятию.

Примечание При необходимости отрегулируйте четкость запирания замка перемещением защелки в вертикальном или горизонтальном направлении, ослабив ее затяжку.
