Ремонт авто своими руками требует от автомобилиста определенных навыков и знаний в области авторемонта. Однако иногда даже их недостаточно для того чтобы понять как снимается та или иная автомобильная деталь, тем более если на ней нет видимых креплений, болтов или шурупов. В итоге и без того нелегкая процедура ремонта усложняется поиском путей снятия злополучной детали, за которой скрывается неисправность требующая устранения.

Так однажды у меня вышел из строя привод стеклоподъемника двери, после долгих и безуспешных поисков креплений я начал действовать по логике, и как оказалось позже — совершенно зря. В итоге, кроме того, что у меня был неисправный подъемник я еще и сломал кучу креплений двери, которые были спрятаны под различными декоративными крышечками. Короче говоря, «изуродовал» дверь пока добрался к приводу. После этого решил помочь тем, кто только собирается снимать карту двери, и также как и я ломает голову и не только 🙂 чтобы снять обшивку двери.

В этой статье я детально расскажу и покажу как снять обшивку двери Форд Фокус 2 своими руками, без вреда для двери и здоровья.

Перед тем как снять карту двери подготовьте такие инструменты вам понадобится:

1. Плоская отвертка.
2. Плоскогубцы.
3. Длинная головка на «8».
4. Ключик TORX T25 или как его обычно называют — звездочка.

Пошаговая инструкция как снять обшивку двери FordFocus 2

1. Первым делом опустите стекло и снимите защитную сетку динамика «пищалки».

2. Чтобы снять сетку ее нужно потянуть на себя, она крепится на защелках фиксаторах.

3. После необходимо взять ключ TORX T25, и открутить им винт крепления.

4. Теперь нужно снять уплотнитель двери. Будьте очень внимательны и аккуратны, чтобы не повторить моих ошибок и не повредить скобы. Если вы будете аккуратны их можно будет использовать повторно.

5. Чтобы не потерять скобы снимите треугольник пищалки.

6. Возьмите плоскую отвертку и установите ее в щель подлокотника. Затем аккуратно поднимите ее вверх, а нижнюю часть подлокотника потяните на себя.

7. Головкой на «8» открутите два болта крепления обшивки.

8. Отключите все разъемы на передней двери.

9. Далее, аккуратным движением, чтобы не повредить обшивку, подковырните кромку ручки двери и не спеша потяните на себя до тех пор, пока она полностью не выйдет из зацепа. Когда это случится, снимаете вперед с ручки.

10. Потяните обшивку двери за образовавшиеся отверстия на себя, пока угол не оттопырится, при этом будут слышны щелчки, это звук выходящих из зацепа пистонов.

11. Оставшиеся в  корпусе пистоны извлекаются при помощи плоскогубцев.

12. Если вы повредили или сломали пистоны не спешите отчаиваться, их можно купить в магазине, главное возьмите с собой старый пистон для того чтобы подобрать нужный вам вариант.

Вот и все! Обшивка двери Форд Фокус снята, осталось произвести необходимые вам работы и установить обшивку на место. Собирается все в обратной последовательности.

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Ford Focus Hatchback sound focus › Бортжурнал › «Дни открытых дверей ч.1» Инструкция как разобрать двери Форд фокус 2))

Всем привет!
Так и не дождался до выходных звонка из столярки, по этому было решено посвятить выходные дверям.

Казалось бы не хитрые манипуляции заняли все три дня. Двери разбирал впервые. Очень не хотелось что нибудь упороть. Да и изучение конструкции с обдумыванием стратегии заняло не мало времени. )))
Но самое сложное, как оказалось, даже не это. Сложнее всего оказалось найти хорошую инфу по разборке дверей фокуса. Инфы просто море. Фото, видео мануалы. Но как оказалось при детальном изучении, все они или корявые или очень не полные.
Как разобрать дверь.
1 фото: обшивка.
2 фото: снятая обшивка
3 фото: снятая металлическая стенка.
Вуаля.
Мануалы из разряда «Как нарисовать лошадь».
Видео мануалы также недалеко ушли. Или мутный видос спины рабочего разборки, безбожно дербанящий дверь мертвого авто, или, что еще хуже, дилетантские видео «специалистов» установочных студий. Особо поразило одно такое видео, на котором человек рассказывал как шумоизолировать двери форда. В процессе видоса этот чувачок просто высверлил заклепки крепящие рейку подъемника с комментарием мол и так будет нормально держаться…капец какой то. Как минимум этот «специалист» поселил погремуху в дверь. Как максимум нагрузил «на рычаг» крепление привода подъемника. И это при том, что штатными методами разобрать дверь гораздо быстрее и проще без этих варварских методов.

Методом изучения фото конструкции двери, изучение видосов дало понятие как их аккуратно разобрать и самое главное собрать ничего не сломав.
Ниже постараюсь как можно подробнее описать этот не хитрый, но требующий аккуратности процесс.

1.Снимаем карту двери.

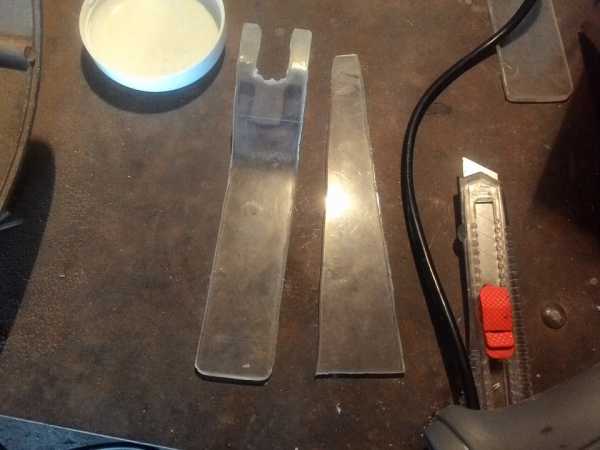

Сперва нужно изготовить из пластика или оргстекла не хитрый инструмент:

Вилка слева так и не понадобилась, по этому делаем только клинышек и подтачиваем его край, скруглив при этом края и зазубрины. Такая приблуда не оставит на пластике следов как после отвертки.

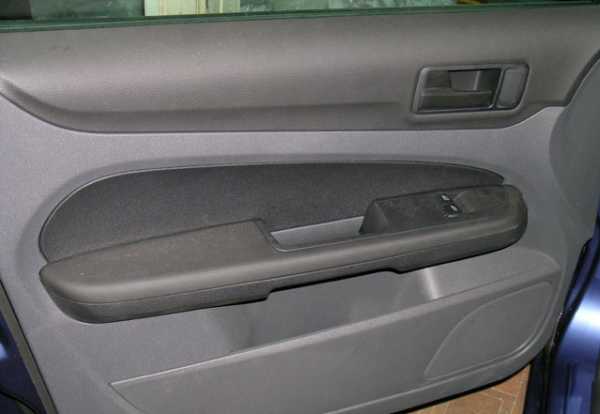

Вот фотка карты двери из инета:

фотку упер из инета

Под накладкой сидят 2 болтика с головками на 8. Тут, думаю, пояснять ничего не надо)

Теперь самое интересное. Карта двери держится на подпружиненных резинками клипсах. Гнезда клипс в карте имеет вид вилочек и это значительно упрощает нам задачу.
Советую начинать с нижнего, дальнего от машины угла карты. Там около самого угла находится клипса. Заводим под карту клин и пытаемся им уткнуться под клипсу. Звучит это сложнее чем выполняется. ) Как нащупали клипсу, поворотом клина пытайтесь вывести ее из зацепа. Сделать это не сложно и как только вы это сделали, считайте, что карта снята))).

2. Теперь скидываем металлическую крышку двери.
Выглядит она примерно так:

Главный затык этой крышки в том, что механизм стеклоподъемника размещен непосредственно на ней, а стекло в двери. Но не великий это затык и он легко решается.На фото, чуть выше подиума динамика видно овальное отверстие, заклеенное спленом. Такое же отверстие есть с другой стороны панели.
Отклеиваем сплен и подключаем кнопку подъемника.
Опускаем стекло до тех пор, пока в этих отверстиях не увидим головки болтов зажимов.

Рейка подъемника держит стекло зажимными губами снизу, которые затянуты как раз этими болтами. Выкручивать их полностью не обязательно, достаточно хорошо ослабить.

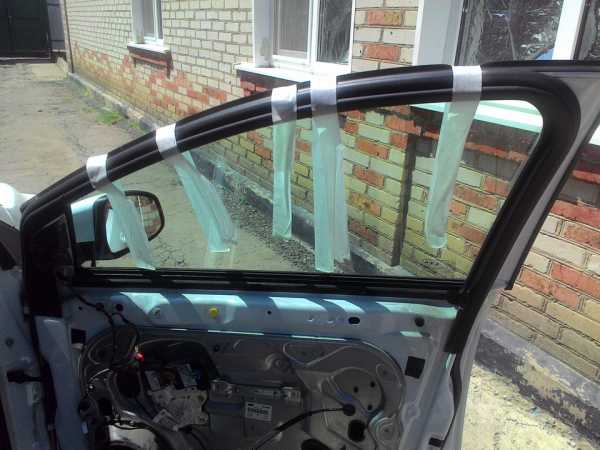

Теперь нужно приготовить скотч, ножницы и кусочек тряпки. Если работаете в одиночку, то заранее отрежьте 2 куска скотча подлинее. тряпку накиньте сверху на резинки дверей.

Но на жаре малярный стал трещать и отваливаться, зато следы от него крепко прицепились к резинкам. Переклеил на скотч и подложил тряпкой. Так надежнее и практичнее. Самое главное проследить чтобы стекло висело надежно, даже если дверь шатается.

Остается порешать еще одну хитрость, которая решается просто. но придает достаточно головняка, если нет рациональной идеи.
Замок двери имеет дополнительное крепление-жесткость на металлической крышке.

Главная проблема возникает при сборке двери. Запихивание клинов в эти отверстия превращаются в маневры мага-эквилибриста. Без упора этот пластиковый рычаг ощутимо гуляет, но придержать хорошенько его невозможно. В итоге в инете есть целая куча магических технологий по креплению этого дела.
Я же поступил гораздо проще!
Внутри периметра этих трех клинов просверлил 2 отверстия тонким сверлом и уже потом просто выдрал крепления пассатижами. После разборки двери, срезал остатки креплений ножом, а отверстия, которые сделал в металле рассверлил чуть больше. При сборке просто вкручиваете пару саморезов в эти отверстия и они надежно притягивают рычаг на место. И в будущем разборка двери становится еще проще. Особо рьяным эстетам, могу предложить вклеить в рычаг гайки. )

Теперь можно открутить саморез, крепящий ручку открывания двери. Он вкручен в пластиковую шайбу-защелку, которая, как правило, ломается при попытке снять ручку, но это не страшно, она становится просто шайбой и продолжает надежно фиксировать ручку при сборке.) Второй край ручки держится на пласткиковой клипсе цепляясь прорезью. Тут элементарно все. Сверху на ручке видно крышку фиксатора тросика. Отверткой поддеваем ее и вытаскиваем вверх. Внутри простейший зацеп, который мы все помним еще из детства. Точно такой же был на тросике передних велосипедных тормозов))). Снимаем ручку с тросика и проталкиваем вовнутрь резиновую заглушку тросика в металлической крышке.

Собирается дверь легко и ровно в обратном порядке.
Карту двери стоит начать одевать с того же угла, с которого мы начинали разборку. Защелкнуть эту клипсу, потом одеть на вилки нижние клипсы и защелкнуть нижний, ближний к авто, угол, потом одеть вилки с торца и сверху двери. При небольшой тренировке, собрать дверь оказывается гораздо проще, чем разобрать.
Остается упомянуть, что крайне рекомендуется разбирать пластик в теплую погоду, либо в хорошо прогретом гараже, в котором прогрелось авто. На холоде, с большой долей вероятности вы просто сломаете клипсы и сам пластик.

Ну теперь, приступаем непосредственно к цели данных маневров!)))
Скидываем фишку штатной акустики и прикидываем, что тут можно сделать.

Акустика, кстати не так уж и дурна для штатки.

С колечками нужных размеров, в очередной раз помог Мишаня stallone007. Мне оставалось только вырезать фигурную основу подиума по штатке и собрать все это дело.
Прикидываем высоту.

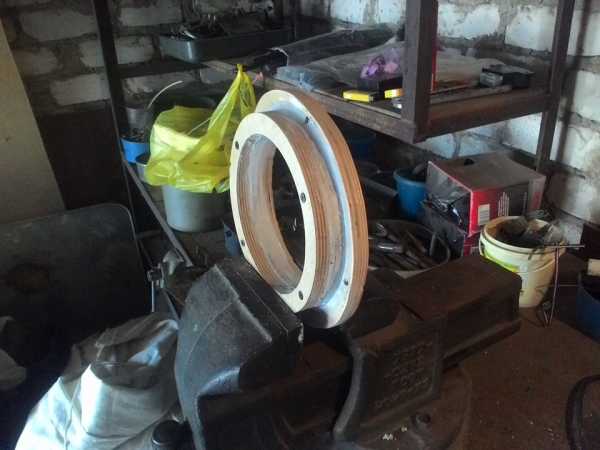

Склеиваем сперва сами колечки на Момент монтаж МВ-50. Им же промазываем стык с обеих сторон.

А после приклеиваем к основанию и стягиваем это дело дополнительно 4мя саморезами.

Стыки снова все проходим клеем.

Из заначки достаем болтушки нужного размера с самоконтрящимися гаечками. То, что надо, для наших целей!

Впервые за пол года выпал случай воспользоваться моим шикарным новогодним подарком. )))
Гравером вырезал гнезда со штатной акустики.

Она кстати, висит на двери на заклепках. Пришлось высверлить это дело.
Распаял разъем, просверлил в торце колец отверстия и вклеил разъем на мои подиумы. Отверстия залил клеем, для герметичности.

Оставалось покрасить подиумы и приклеить уплотнитель из сплена на динамик.
Наклеивал цельный кусок и потом лишнее срезал. Получилось не очень аккуратно, но для моих целей вполне функционально.

Подиумы готовы к установке)

Все, Место под фотки в записи кончились, пошел писать вторую часть 😀 Там затронем тему шумоизоляции авто.
))

www.drive2.ru

как снять обшивку передней двери Форд фокус 2 фото, и видео своими руками

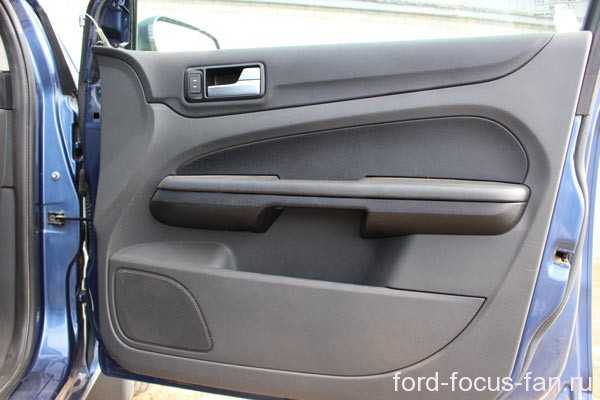

передняя дверь Форд Фокус 2

Для того чтобы произвести такую работу по замене или снятии,обшивки или других  деталей  требуется, от автомобилиста определенных навыков и знаний. В области авто. ремонта. Однако иногда даже их недостаточно для того чтобы понять как снимается та или иная автомобильная деталь, тем более если у вас нет представлении как снять или заменить какую то деталь, то вам нужна( информация), или заплатит мастерам на СТО.

Снимаем нижнею половинку с помощью плоской отвертки

И так на пример однажды у меня вышел из строя электро замок двери, мне не пришлось долго думать! так как я занимаюсь ремонтом автомобилей. Эту статью я пишу для тех автовладельцев у которых нет опыта по ремонту, постараюсь просветить кто столкнулся с такой проблемой в первые. действовать по логике,

В этой статье я постараюсь подробно показать и раскозать  как снять обшивку двери Форд Фокус 2 своими руками,

Чтобы понять, как разобрать дверь Форда Фокус 2, нужно определить, какие инструменты нам понадобятся. Их совсем немного, всего четыре.

Инструменты

1. Плоская отвертка.
2. Плоскогубцы.
3. Длинная головка на «8».
4. Ключик TORX T25 или как его обычно называют — звездочка.

Пошаговая инструкция как снять обшивку двери FordFocus

1. Первую очередь опустите стекло для удобства работы по снятии бокового зеркала.

      2. Как снять сетку бокового зеркала

Как снять боковое зеркала

3. Чтобы снять сетку ее нужно потянуть на себя, он  фиксируется на защелках.

4. Теперь нужно снять уплотнитель двери. Будьте очень внимательны и аккуратны, чтобы не порвать уплотнитель,  и не повредить скобы. Если вы будете аккуратны их можно будет использовать повторно.

5.  Возьмите плоскую отвертку и установите ее в щель подлокотника. Затем аккуратно поднимите ее вверх, а нижнюю часть подлокотника потяните на себя.

открутит болт клюем на 10.

3. После необходимо взять ключ TORX T25, и открутить им болт крепления.На фотографи выше вы видите красный кружок, которым отмечен единственный болт который прикручено зеркало двери, возьмите ключ TORX T25, и им откручиваем его.

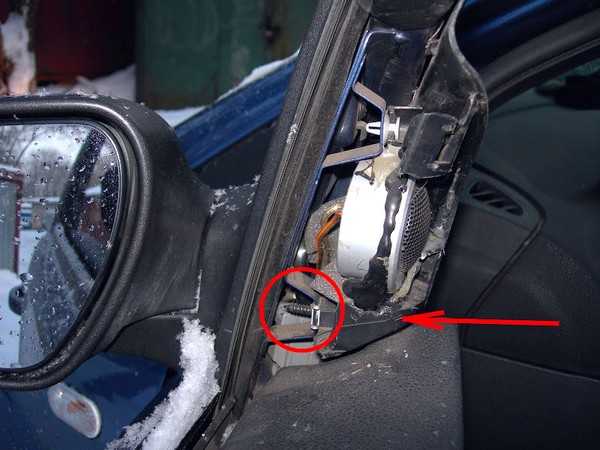

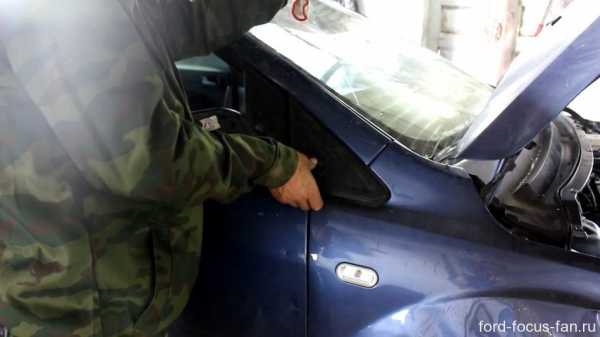

После чего мы сдергиваем всю рамку пищалки (или внутреннюю панель бокового зеркала). Она держится всего на одной пластиковой клипсе и одной направляющей. Отсоединяем штекер от сигнальный датчик который срабатывает при открытии дверей.

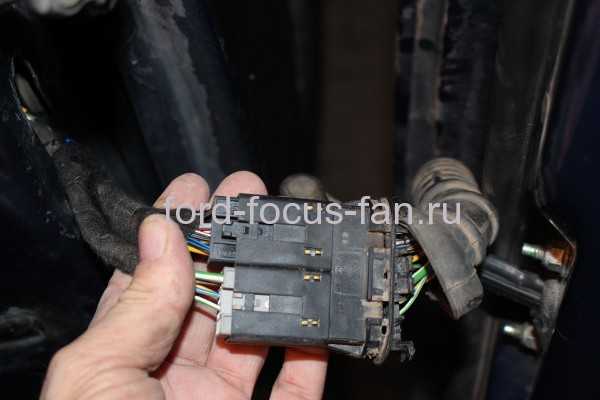

Снимаем проводку,  их нельзя перепутать и все же выделим их по цветам.

вытаскиваем колодку проводов из сойки арки кузова

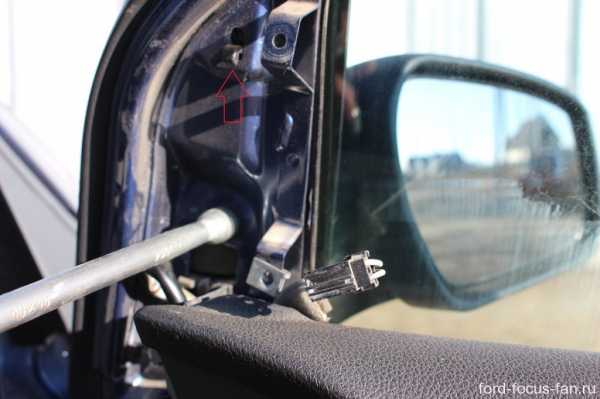

Желтой стрелкой показан штекер электрорегулировки, который тоже нужно отсоединить. Зеленой стрелкой указан штекер динамика.

снимаем крышку подлокотника двери

После необходимо взять ключ TORX T25, и открутить два болта на 10.  которых мы не увидим пока ни снимем крышку дверной ручки.

Снимаем обшивку передней двери форд фокус 2

Далее, поддеваем рамку внутренней ручки, тянем на себя и сдвигаем ее вперед в противоположную сторону от ручки и отсоединяем штекер стекло подъемника.  А снятие внутренней ручки форд фокус 2 смотрим здесь.

разъединяем все разъемы праводки которые идут к подъемнику,  регулировке зеркал, и к динамике магнитолы.

Снимаем обшивку передней двери форд фокус 2

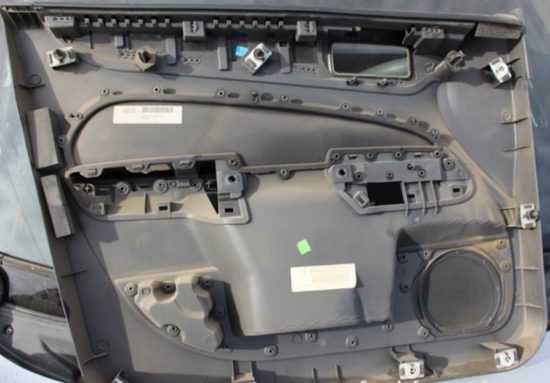

Вот как выглядит ваша обшивка с внутренний стороны после демонтажа передней двери Форд Фокуса второго поколения рестайлинг.

Откручиваем карту

11. Оставшиеся в  корпусе пистоны извлекаются при помощи  плоскогубцев или специальны ключом типа отвертки. И переходим к откручивании ( карты).берем ключ TORX  или головкой на 8. И открутим все болты по кругу их должно быть 10. Штук и карта снята.

Смотрим ( ВИДЕО) как разобрать двери на авто. Форд Фокус 2.

Установка или замена обшивки производиться в обратной   последовательности.

Похожие записи:

ford-focus-fan.ru

Снимаем обшивку передней двери на Форд Фокус 2 | Форд Фокус

По многочисленным просьбам хочу рассказать о снятии обшивки передней двери.

Для проведения данной работы понадобятся: плоская отвертка, ключ TORX T25 (звёздочка), головка на «8» (желательно длинная). Возможно понадобятся плоскогубцы для вытаскивания из металла пистонов, которые не снимутся при снятии обшивки.

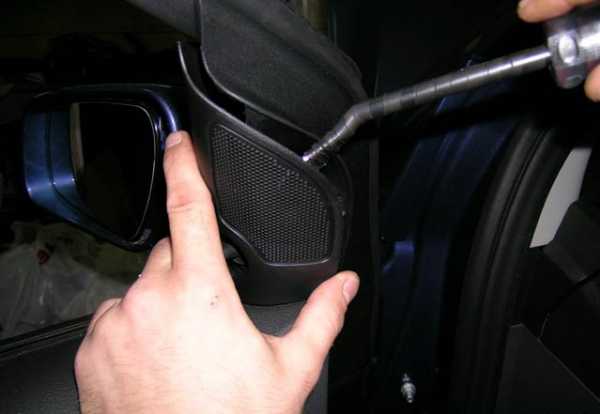

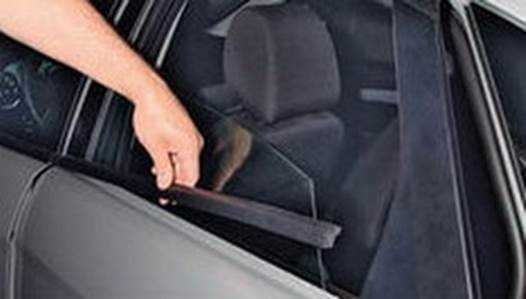

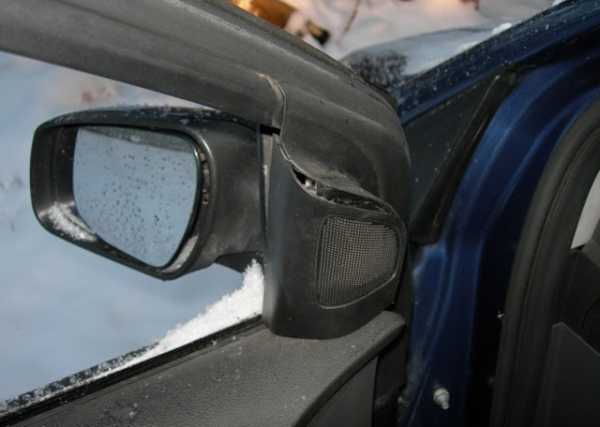

1. Сначала снимаем защитную сетку пищалки, опустив стекло. Тянем сетку на себя. Она держится только на защёлках.

2. Ключом TORX T25 отворачиваем винт крепления.

3. Отгибаем уплотнитель и, стараясь не повредить скобки (они могут отлететь и потеряться), снимаем треугольник пищалки. Если скобки отлетят и не потеряются, то потом их можно будет поставить на место.

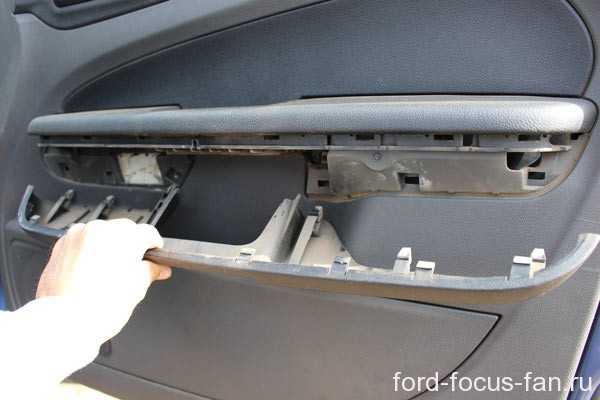

4. Берём плоскую отвёртку и аккуратно засовываем в щель подлокотника и, поднимая отвёртку вверх, тянем нижнюю часть подлокотника на себя…

… снимаем нижнюю половину.

5. Головкой на «8» отворачиваем два болта крепления обшивки …

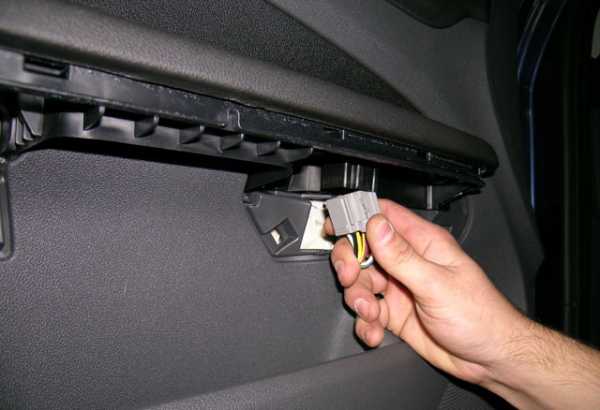

… и отсоединяем разъёмы.

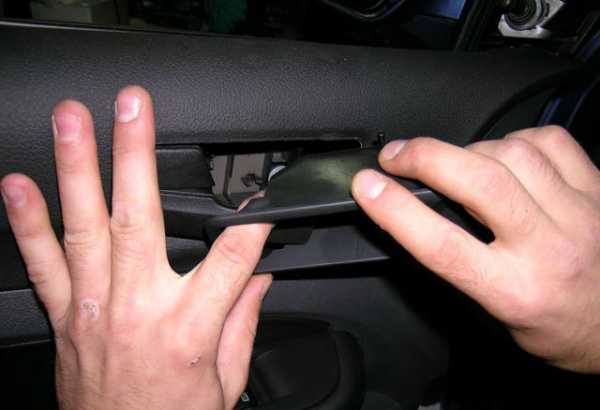

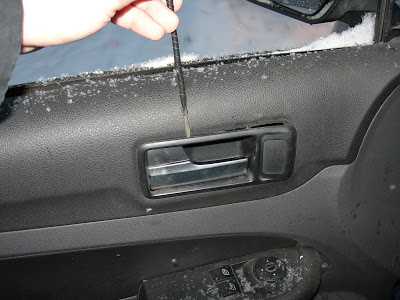

6. Аккуратно, чтобы не повредить обшивку, подцепляем окантовку ручки открывания двери, тянем на себя …

… и, когда окантовка вышла из зацепления, стягиваем её вперед с ручки.

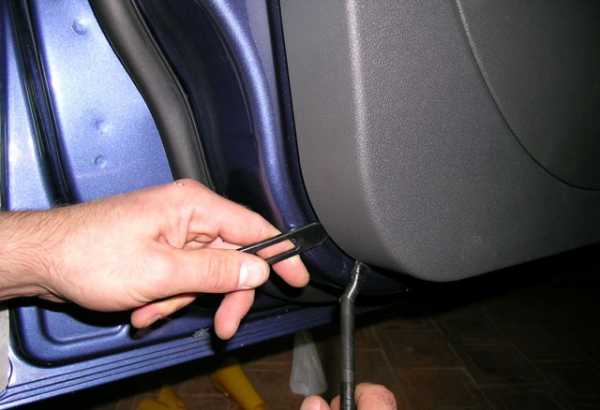

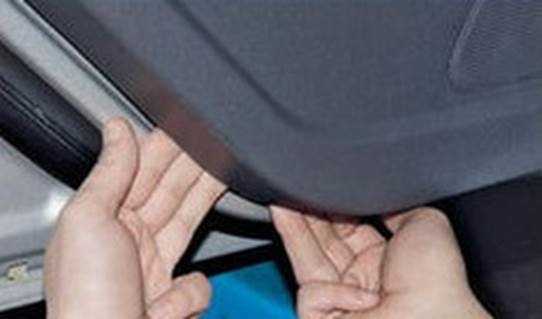

7. Тянем, за выделенное отверстие, обшивку на себя, чтобы отошёл угол. Услышите щелчки пистонов, выходящих из зацепления. Тоже самое проделываем по всему периметру. Обшивка снята.

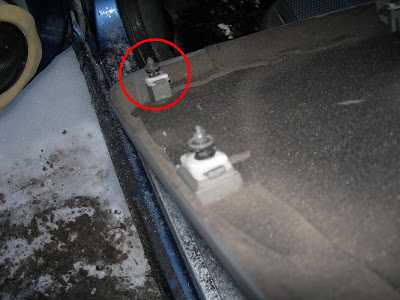

8. Если в металле остались пистоны, то вынимаем их, потянув за шляпку, с помощью плоскогубцев. Возможно применение специального инструмента для снятия пистонов (при его наличии).

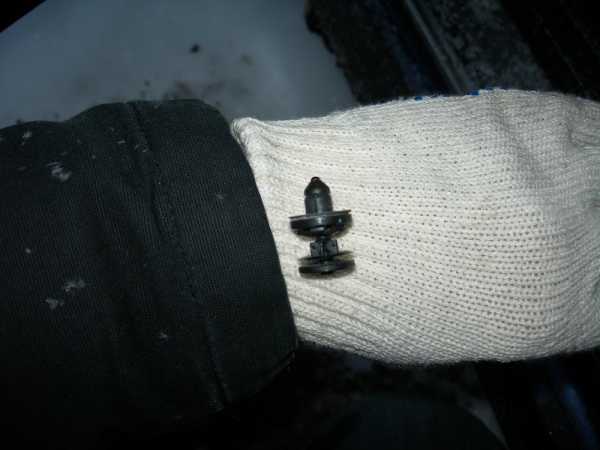

9. Так должен выглядеть пистон перед его установкой в обшивку, тогда он без проблем войдет в металлическое отверстие. FINIS: 1 257 376.

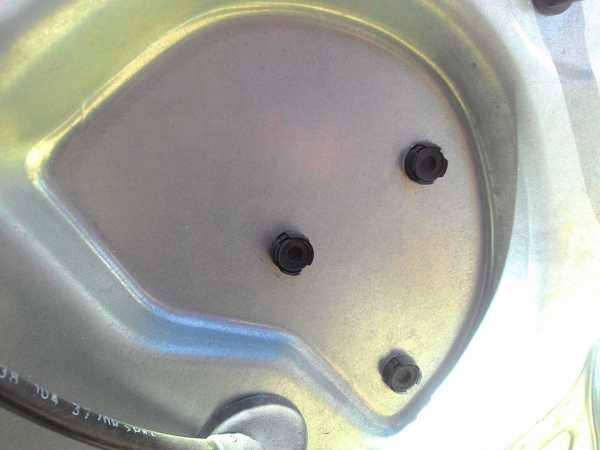

10. Так будет выглядеть дверь со снятой обшивкой. Ну или почти так. На фото дверь обклеенная шумоизоляцией и на ней установлен динамик.

11. Вставляем недостающие пистоны в обшивку и все можно собирать в обратной последовательности.

Вот где-то так…

www.focusov.net

Разбор дверей, снятие стекла и обшивки дверей Ford Focus 2 рестайлинг

Содержание статьи:

1. Снятие обивки задней двери Ford Focus 2 рестайлинг

2. Снятие передней двери Ford Focus 2

3. Снятие стекла задней двери Ford Focus 2

4. Снятие наружной ручки передней двери Ford Focus 2

5. Установка обшивки панелей дверей от Ford RS в Ford Focus 2

1. Снятие обивки задней двери Ford Focus 2 рестайлинг

Работа по снятию обивки задней двери производится для выполнения следующих работ: замена стеклоподъемника задней двери, замена стекла, замена внутреннего замка двери. Снятие обшивки задней двери на автомобилях с электрическими стеклоподъемниками и механическими стеклоподъемниками. Форд Фокус 2 с механическими стеклоподъемниками задних дверей.

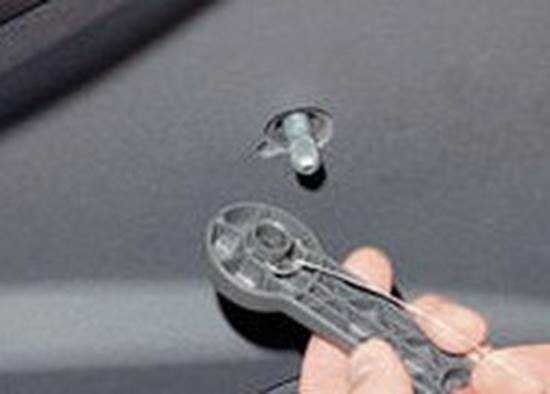

Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой

Крючком вынимаем пружинный фиксатор и снимаем ручку стеклоподъемника

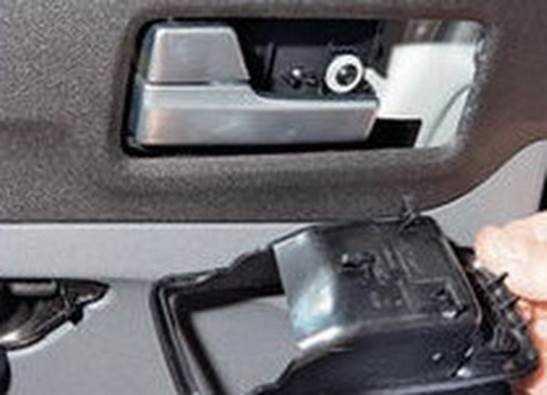

Отверткой поддеваем декоративную накладку подлокотника задней двери

Преодолевая сопротивление фиксаторов, снимаем ее

Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.

Отверткой поддеваем декоративную накладку внутренней ручки двери

Отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку

Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов

Снимаем обшивку.

Установка обшивки передней двери производится в обратной последовательности.

Форд Фокус 2 с электростеклоподъёмниками задних дверей

Отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Поддеваем декоративную накладку внутренней ручки двери.

Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери

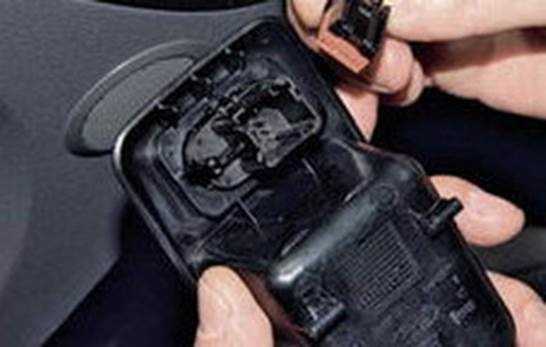

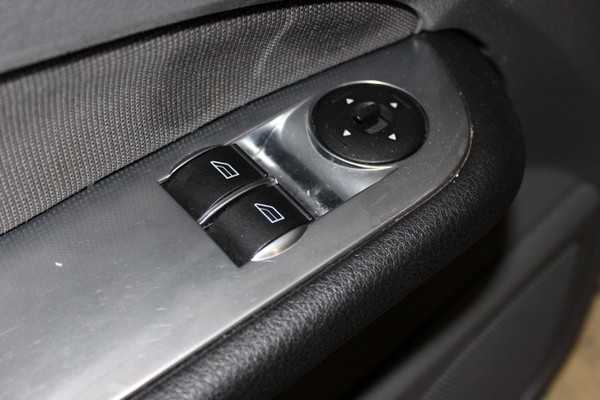

Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электро-стеклоподъемника

Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.

Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов

Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения

Снимаем обивку задней двери. Установка обивки задней двери производится в обратной последовательности.

2. Снятие передней двери Ford Focus 2

Снятие/установка передней двери Форд Фокус 2/Ford Focus 2. Как самостоятельно снять переднюю дверь Форд Фокус 2 рестайлинг? Необходимый инструмент, фото, инструкция по снятию передних дверей Форд Фокус. Работу по снятию передней двери проводим с помощником, так как она достаточно тяжелая. Инструкция понадобится при снятии и установке передней двери. Ключом T-40 отворачиваем винт крепления ограничителя открывания двери к передней стойке кузова.

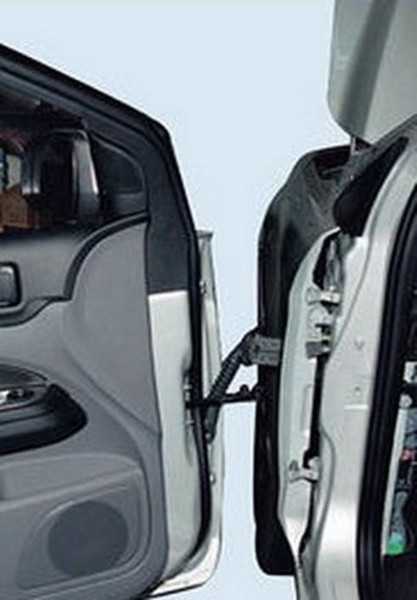

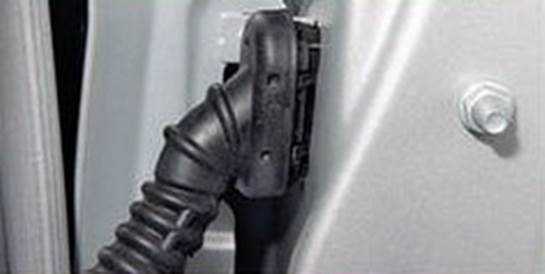

Поддев защитный чехол колодок жгута проводов, вынимаем его из отверстия в передней стойке. После этого разъединяем их.

Устанавливаем под дверь упор на уровне порога, чтобы она не прогибалась. После этого головкой на 8 отворачиваем болт крепления оси верхней петли двери.

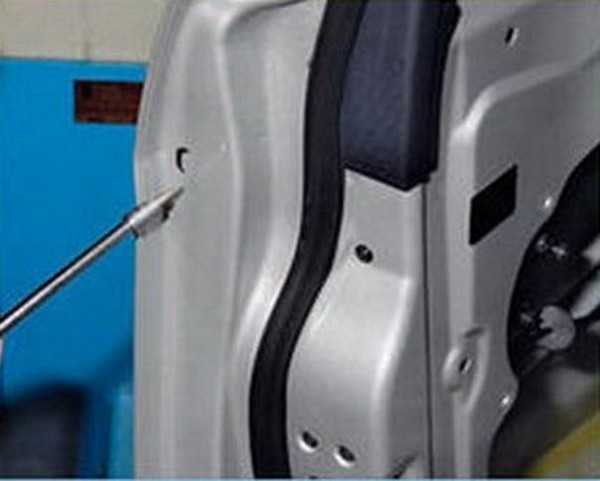

Отворачиваем болт крепления оси нижней петли двери.

Приподняв дверь так, чтобы оси вышли из отверстий петель, снимаем дверь и опускаем ее на упор.

Установка двери на Форд Фокус 2 производится в обратной последовательности.

3. Снятие стекла задней двери Ford Focus 2

Работу проводим после снятия обшивки задней двери. Данная информация необходима при замене разбитого стекла задней двери или просто при замене на другое. Как самостоятельно снять стекло задней двери Форд Фокус? Инструкция по снятию / установке задней двери Форд Фокус 2 / Ford Focus 2. Для начала снимаем обивку задней двери — Снятие обивки задней двери

Снимаем наружный уплотнитель стекла.

Снимаем внутренний уплотнитель стекла.

Вынимаем переднюю и заднюю резиновые заглушки из технологических отверстий в монтажной панели двери.

На автомобиле с механическими стеклоподъемниками, надев на шлицевой вал ручку стеклоподъемника, а на автомобиле с электро-стеклоподъемниками — подсоединив колодку проводов к выключателю, устанавливаем стекло так, чтобы болты крепления стекла к держателю расположились напротив технологических отверстий в монтажной панели.

Ослабляем затяжку заднего болта крепления стекла к коромыслу стеклоподъемника.

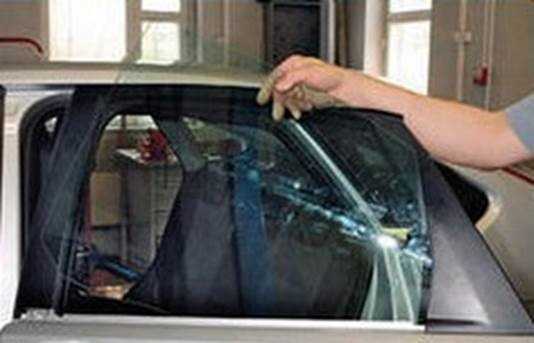

Аналогично ослабляем затяжку переднего болта крепления стекла. Повернув стекло, как показано на фото, вынимаем его из двери.

Устанавливаем стекло задней двери в обратной последовательности.

4. Снятие наружной ручки передней двери Ford Focus 2

Снятие наружных ручек передних дверей. Как самостоятельно снять ручку двери? Самостоятельное снятие и установка ручек передних дверей Форд Фокус 2/Ford Focus 2 restyling.

Необходимый инструмент для снятия ручек передних дверей ФФ2/Форд Фокус 2. Отверткой извлекаем резиновую заглушку из отверстия в торце передней двери.

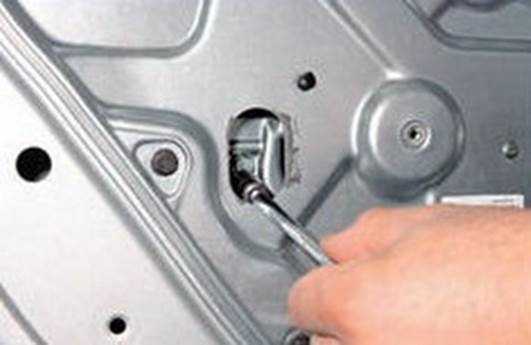

Ключом Torx на 25 отворачиваем винт крепления цилиндрового механизма замка и снимаем его.

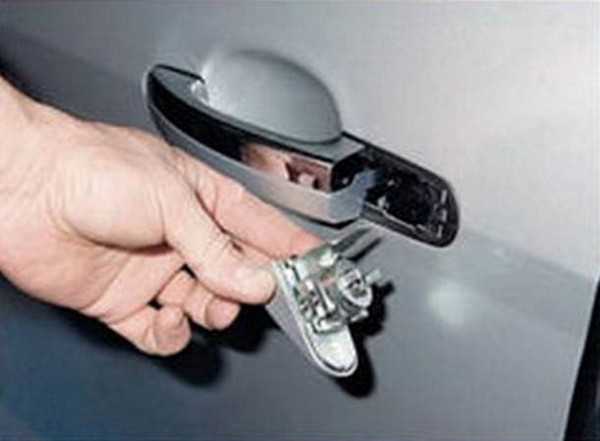

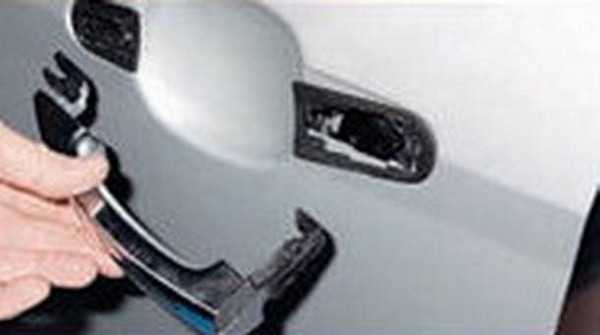

Сдвигаем наружную ручку вперед так, чтобы задний поводок ручки вышел из зацепления с рычагом замка, а передняя опора из основания ручки.

Снимаем саму ручку передней двери и две прокладки под ней.

Установку боковой ручки передней двери производим в обратной последовательности.

5. Установка обшивки панелей дверей от Ford RS в Ford Focus 2

Посчастливилось стать владельцем очень красивого салона от Ford RS. Синие анатомические ковши пришли на смену унылым серым сиденьям и меня стал угнетать оставшийся серый материал на вставках панелей дверей. Я задался целью найти их от Ford RS.

ну это же не красиво

Через небольшое время эти панели уже лежали у меня. Мне давно не нравилось, что когда идет дождь или после мойки, невозможно закрыть с первого раза окно — срабатывает защита на доводчике и он отправляет его назад. Вот это мы и решили устранить.
Для этого полностью разобрали обшивки дверей

сняли защитные экраны

Вот наконец-то наши стеклоподъемники. Наша проблема происходит из-за того, что со временем механизм закисает и загрязняется, мы его вычистили

И залили смазкой

Заодно, коли обшивки были сняты, решили немного их прошумоизолировать, дабы исключить различные скрипы и звуки от них

Что у нас получилось

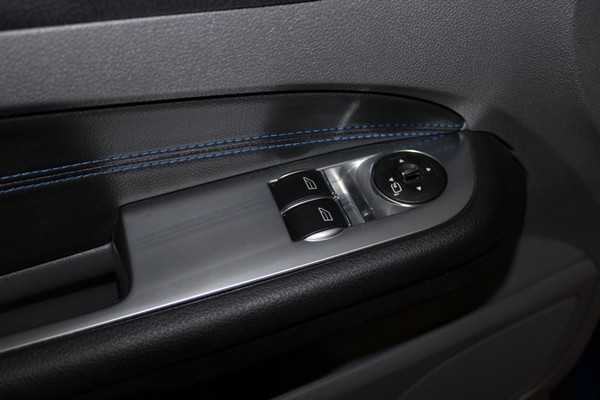

Вставки под кожу, да еще и с синенькой прострочкой

Удлиненные клавиши закрытия окон

И бонусом складывание зеркал с ручки двери

Теперь в салоне стало намного уютнее, серость пропала, посторонние звуки пропали и даже стекло не заедает

https://www.drive2.ru/l/5090755/

http://wikifocus.ru/2013/07/01/snjatie_naruzhnojj_ruchki_perednejj_dveri.html

http://wikifocus.ru/2013/09/17/snjatie_stekla_zadnejj_dveri_ff2.html, http://wikifocus.ru/2013/08/02/snjatie_obivki_zadnejj_dveri_ff2.html, http://wikifocus.ru/2013/07/02/snjatie_perednejj_dveri_ff2.html

следующая статья:

Подключение регистратора от плафона Ford Focus 2

Надоело постоянно дергать регистратор в прикуриватель.
Задача: подключить регистратор от плафона освещения

www.spike.su

Снятие обшивки двери Форд Фокус 2

Если вы любите свой Ford Focus и хотите быть в нем максимально уверенным, то необходимо постоянно следить за его состоянием и при необходимости ремонтировать появившиеся неисправности. Конечно же, для обслуживания Форд Фокус второго поколения требуются определенные навыки и знания, особенно если дело доходит до каких-то серьезных проблем.

Небольшие поломки можно исправить своими собственными силами. Если на вашей машине поломался замок или стеклоподъемник, то для его ремонта придется снять обшивку. Главная сложность здесь в том, что внешне не видно никаких креплений, болтов или фиксаторов. Поэтому если не знать, как правильно выполнять работу, то сделать это будет непросто. Сегодня мы расскажем, как снять обивку задней двери с Ford Focus, потратив минимум времени и усилий.

Если вы решите действовать логически и пытаться самому разобраться в снятии обивки, то это может сыграть с вами злую шутку. Проблема заключается в то, что задняя дверь имеет множество различных креплений, которые не видно снаружи, но сломать их не составляет труда. В итоге вы не только не исправите изначальную поломку, но и получите новую – поломанные фиксаторы обшивки. Для того чтобы подобных ситуаций не возникало, ниже вы сможете найти детальный алгоритм снятия обивки с Форда Фокус второго поколения.

В первую очередь нужно подготовить набор инструмента, чтобы снять обивку. Вам понадобятся:

1. Плоскогубцы.
2. Ключ-звездочка (он же ключ TORX-T25).
3. Отвертка с длинным основанием на 8.
4. Плоская отвертка.

Далее можно приступать непосредственно к работе. Лучше всего делать это в гараже, чтобы было куда складывать снятые части обивки с Форда Фокус второго поколения.

Процесс демонтажа

Для того чтобы снять обшивку задней двери, необходимо запастись необходимым инструментом, список которого представлен выше и можно приступать к работе. Как правило, обшивка на Форде Фокус второго поколения меняется тогда, когда нужно заменить или починить стеклоподъемник, разобрать замок, либо же выполнить другую операцию внутри задней двери. Итак, для ее снятия на Ford Focus 2 нужно выполнить следующие действия:

• Берем небольшую проволочку (на конце нужно сделать крючок) и вставляем ее между розеткой и ручкой стеклоподъемника. Делается это для снятия пружинного фиксатора и самой ручки.
• Демонтируем розетку ручки.
• Поддеваем накладку на подлокотник с помощью отвертки и снимаем ее (чтобы сделать это, придется приложить усилие, поскольку она держится на фиксаторах).
• Использую головку на 8, откручиваем 2 самореза, соединяют подлокотник и монтажную панель задней двери.
• Поддеваем накладку на ручке внутри и с усилием снимаем ее, предварительно отодвинув рычаг ручки.
• Тянем за край обшивки и снимаем ее с двери, отделив от внутренней части (держится она на 7 пистонах).
• Меняем поломанные пистоны и ставим все обратно.

Если у вас на Форде Фокус второго поколения сзади установлены электростеклоподъемники, то процедура будет немного другая. Вам необходимо будет сделать следующее:

1. Откручиваем саморезы, которые крепят монтажную панель и подлокотник.
2. Поддеваем с помощью отвертки накладку на внутренней ручке. Для этого нужно отжать рычаг, а затем отсоединить ее от обшивки.
3. Нажимаем на фиксатор и снимаем колодку жгута проводов от выключателя стеклоподъемника.
4. Тянем за нижнюю часть обшивки и отделяем ее от панели внутри двери (крепится 7 пистонами).
5. Уводим обивку насколько это возможно от внутренней части двери.
6. Отсоединяем провода от динамика, нажимая на фиксаторы, и снимаем обшивку.

Поломанные пистоны нужно заменить и установить обивку в обратной последовательности. На этом закончено. Теперь вы знаете, как нужно действовать при необходимости ремонта деталей внутри задней двери Ford Focus 2.

Форд Фокус 3 rак снять накладки двери

Снятие ручки focus 3

Шумоизоляция форд фокус 3 своими руками

Как снять обшивку передней двери Форд Фокус 2

Ford Focus 3 (2011) — шумоизоляция дверей (Калининград)

Полезные материалы

Об авторе

Андрей Павлюк

Поделиться:

fordprof.ru

Как снять обшивку двери форд фокус 1, 2, 3

Многие владельцы иномарок в случае возникновения каких-то неисправностей предпочитают обращаться в сервисные центры, и обладатели машин Форд Фокус в этом плане не исключение. Однако некоторые неисправности автовладелец вполне может устранить самостоятельно, не прибегая к дорогостоящим услугам специалистов. Правильно снять обшивку двери — одна из проблем, устранение которой по силам даже водителю-новичку. Главное, знать, как это делается.

Зачем снимать обшивку с дверей Форд Фокус

Есть несколько ситуаций, в которых без снятия дверной обшивки не обойтись. Перечислим самые распространённые из них.

• разбилось одно или несколько оконных стёкол;
• возникли проблемы в работе электрического стеклоподъёмника;
• вышел из строя дверной замок;
• владелец решил улучшить шумоизоляцию салона и поместить в дверные полости шумоизолирующий материал.

О различиях в процессе демонтажа обшивки с Ford Focus 1, 2 и 3

Если коротко — различий в процедуре демонтажа обшивки в зависимости от версии Ford Focus нет. Теперь немного подробнее. Как известно, автомобили этой модели с момента своего выпуска в 1999 году дважды подвергались так называемому рестайлингу. Вторую версию Ford Focus начали выпускать в 2008 году, третью — в 2014 году. Все изменения в основном касались кузова машины. Также изменились фары, форма зеркал и приборной панели. В третьей версии инженеры ещё раз изменили центральную и напольную консоли, бампер, капот и радиаторную решётку. Добавили систему подогрева руля и перпендикулярной парковки. Двигатели и ходовая часть всех версий Форд Фокус остались без изменений, обшивка дверей — тоже. Следовательно, процедура демонтажа дверной обивки, о которой будет рассказано ниже, подходит для всех версий этого автомобиля независимо от года выпуска.

Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2

Прежде чем приступить к снятию обшивки, необходимо определиться с тем, что нам для этого понадобится.

Инструменты и расходные материалы

• отвёртка крестовая;
• набор пластиковых дверных защёлок для автомобилей Форд Фокус;
• плоская отвёртка средних размеров;
• отрезок проволоки длиной 10 см и диаметром 0.8 мм;
• торцовая головка на 10 с воротком.

Снятие обивки с передней двери

1. Дверь открывается, подлокотник снизу поддевается плоской отвёрткой и извлекается вручную.

   Подлокотник передней двери Форд Фокус снимается вручную

2. Под ним есть 2 самореза, они выкручиваются с помощью крестовой отвёртки.

   Саморезы из-под подлокотника передней двери Форд Фокус выкручиваются отвёрткой

3. Рамка дверной ручки поддевается плоской отвёрткой и выдвигается на себя.

   Рамка на передней дверной ручке Форд Фокус поддевается плоской отвёрткой

4. Под ней находится штекер электрического стеклоподъёмника, который отсоединяется вручную.

   Штекер стеклоподъёмника Форд Фокус отключается вручную

5. Теперь нижний угол дверной аккуратно поддевается снизу плоской отвёрткой и отодвигается на себя до тех пор, пока не щёлкнет пластиковая клипса, находящаяся в этом месте обшивки.
6. Далее отвёртка смещается на 10 см влево от этой клипсы, край дверной обшивки снова поддевается и вытягивается на себя до характерного щелчка. Эти действия необходимо повторять до тех пор, пока защёлки по всему периметру обшивки не выйдут из зацепления.

   Обшивка с передней двери Форд Фокус снята

Как снять с задней

Процедура снятия задней дверной обшивки практически полностью аналогична той, что приведена выше. Есть лишь одно отличие: стеклоподъёмники. На передних дверях они электрические, на задних — механические. Следовательно, перед снятием придётся демонтировать ручку механического стеклоподъёмника.

1. Рукоятка сверху поддевается плоской отвёрткой, в образовавшуюся щель просовывается проволочный крючок, которым зацепляется стопорное кольцо.

   Рукоятка стеклоподъёмника Форд Фокус приподнимается плоской отвёрткой

2. Стопор зацепляется крючком и извлекается из-под рукоятки стеклоподъёмника.

   Стопорное кольцо из-под ручки стеклоподъёмника Форд Фокус извлекается проволокой

3. После этого ручка снимается вручную. Для этого её достаточно потянуть на себя.

   Рукоятка заднего стеклоподъёмника Форд Фокус снимается вручную

4. Последовательность дальнейших операций полностью повторяет ту, что приведена для передней двери.

Важные моменты

• поскольку обшивка держится на пластиковых клипсах, её придётся буквально отрывать от двери. Дотянуться до защёлок каким-либо инструментом невозможно, так как они находятся слишком далеко. Это значит, что во время демонтажа одна или несколько клипс сломаются (это практически неизбежно). А значит, перед разборкой обшивки следует обязательно приобрести новый комплект дверных защёлок в ближайшем фирменном магазине Форд Фокус;
• демонтируя материал передних дверей, следует помнить, что под ручкой пассажирской передней двери штекер один (для стеклоподъёмника), а с водительской стороны их два. Дополнительный штекер подключается к блоку управления наружными зеркалами заднего вида;
• проволока, с помощью которой извлекается стопорное кольцо рукоятки стеклоподъёмника, должна быть стальной, а не медной. Для извлечения стопора придётся приложить большое усилие, так что крючок из мягкой проволоки просто разогнётся;
• подцепить стопорное кольцо крючком далеко не так просто, как может показаться на первый взгляд. Стопор находится далеко, так что в щель его практически не видно. В итоге действовать придётся на ощупь. Оптимальный способ: крючок заталкивается в образовавшуюся щель до упора и удерживается неподвижно, а рукоятка стеклоподъёмника медленно вращается до тех пор, пока крючок не зацепится за стопорное кольцо.

Итак, демонтировать обшивку с дверей Форд Фокус — задача, которая вполне по силам даже водителю-новичку. А по поводу сломанных защёлок особенно переживать не стоит: пожалуй, ещё никому не удавалось снять обшивку, не повредив их.

pol-z.ru
