Фильтр трансмиссии – Фильтр АКПП, Ремонт и Очистка, Как Слить Трансмиссионное Масло, Порядок Действий При Демонтаже Своими Руками, Полезные Советы

Содержание

как часто менять, зачем это нужно, виды фильтров

Автоматическая коробка переключения передач является одним из наиболее дорогостоящих элементов автомобиля. В зависимости от модели и правильности эксплуатации, ресурс агрегата может варьироваться в значительных пределах. Чаще всего, к моменту выхода из строя коробки передач, гарантия на машину подходит к концу, и водителю приходится за свой счет оплачивать ремонт АКПП. Чтобы отсрочить момент поломки трансмиссии, нужно регулярно менять ее расходные материалы: масло и фильтр. И если о замене масла многие водители знают, то про фильтр они чаще всего забывают.

Зачем менять фильтр в АКПП

Фильтрующие элементы установлены сразу в нескольких агрегатах автомобиля, в том числе в автоматической коробке передач. Задача данного фильтра не отличается от предназначения, например, масляного. Он необходим, чтобы в элементы трансмиссии не попадала грязь, металлическая стружка и другой «мусор», способный им навредить. При этом масло (жидкость) должна проходить без нареканий.

С течением времени фильтр забивается мусором, который он задерживает, из-за чего уже не может пропускать под необходимым давлением жидкость ATF. Это приводит к тому, что масляный насос не может работать в прежнем режиме, то есть снижается давление масла. Данный фактор негативно сказывается на элементах АКПП, в том числе фрикционных дисках, соленоидах и других компонентах. По причине образовавшегося низкого давления, фрикционы не смогут нормально сжиматься и начнут «пробуксовывать», что отразится на их износе в негативную сторону, иначе говоря, он ускорится.

Вовремя заменив фильтр в АКПП, можно избежать описанных выше проблем.

Как часто менять фильтр в АКПП

Практически никогда в инструкции по технической эксплуатации автомобиля производители не указывают рекомендованные сроки замены фильтра автоматической коробки передач. При этом выполнять такую работу необходимо, если есть желание максимально долго поддерживать трансмиссию в рабочем состоянии.

Согласно рекомендациям мастеров, лучшим решением является замена фильтра в АКПП одновременно с заменой жидкости ATF. Для современных автомобилей рекомендованный срок замены жидкости составляет 60-70 тысяч километров пробега. В более старых автомобилях данный срок около 30-40 тысяч километров пробега.

Важно: Некоторые современные автомобили оснащаются необслуживаемой трансмиссией, у которой отсутствует поддон с фильтром. Иначе говоря, чтобы в ней заменить фильтр, потребуется практически полностью разобрать коробку передач, и выполнять такую работу должны профессионалы. Чтобы фильтр в такой трансмиссии оставался чистым максимально долго, рекомендуется в два раза снизить пробег до полной замены жидкости в коробке передач. Иначе говоря, если в обычных современных автомобилях менять масло в АКПП нужно 1 раз на 60 тысяч километров, то в необслуживаемой трансмиссии 1 раз на 30 тысяч километров.

Какие бывают фильтры АКПП

Фильтры для автоматической коробки передач активно эволюционировали за последние несколько лет, вместе с самой трансмиссией. Разработчики стараются увеличить их ресурс, снизить стоимость и сделать более экологически чистыми.

По типу крепления фильтры АКПП можно разделить следующим образом:

  • Установленные снаружи коробки передач. Преимущественно это старые фильтры АКПП, которые уже не встретить на новых автомобилях. Они выглядели как масляные фильтры, и их главным плюсом была простота замены. Такой фильтр по истечению срока службы достаточно было выкрутить и установить на его место новый. Но при этом такие фильтры имели малую очищающую поверхность, из-за чего она быстро забивалась мусором, который препятствовал прохождению жидкости ATF, что приводило к выходу из строя коробки передач, если водители вовремя не меняли фильтрующий элемент.
  • Установленные внутри коробки передач. Современные трансмиссии оснащаются внутренними фильтрами, которые имеют в разы большую поверхность фильтрации, чем наружные варианты. За счет увеличения площади фильтрации, повысился срок службы таких фильтров, и именно для них актуален цикл замены в 60-70 тысяч километров пробега.

Минусы такого решения очевидны – фильтр находится внутри коробки передач, и его замена вызывает трудности. В некоторых типах трансмиссий имеется поддон, скрутив который, можно заменить фильтр, в других его нет, и замена фильтрующего элемента не предполагается.

Стоит отметить, что на малом количестве моделей автомобилей применялась «гибридная» технология фильтрации масла АКПП. Устанавливались два фильтра – внутренний и внешний, которые совместно фильтровали жидкость. Чаще всего, в таких трансмиссиях требовалось менять только внешний фильтр.

Помимо разделения по типу крепления, фильтры в АКПП отличаются по материалу фильтрующего элемента:

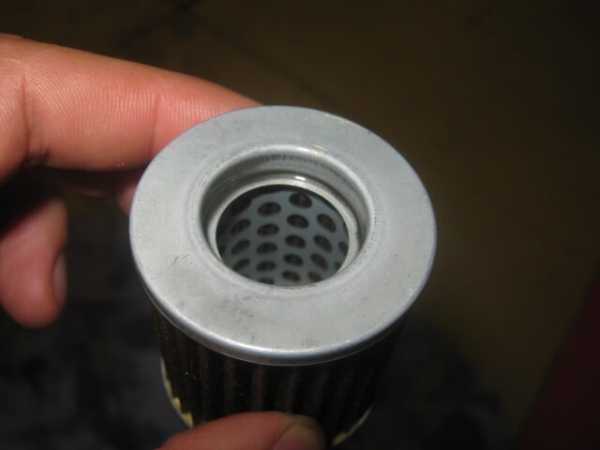

  • Металл. В старых фильтрах часто фильтрующим элементом была мелкая металлическая сетка. Она задерживала различный мусор, но не весь. Мелкая грязь, сажа, гарь и другие микрокомпоненты проходили сквозь фильтрующий элемент и попадали в трансмиссию. Из-за этого менять масло нужно было как можно чаще, чтобы уменьшать количество вредных примесей в нем. При этом плюсом такого фильтра была долговечность, когда он забивался, его можно было снять, промыть и установить на место.
  • Бумага. Текущие фильтры в АКПП выполняются из бумаги, как, например, масляные фильтры двигателя. Такие фильтрующие элементы значительно лучше металлических вариантов удерживают мусор, в том числе и мелкий. Однако, их нельзя промыть при загрязнении, что предполагает затраты на покупку новых элементов.

Своевременная замена фильтра в автоматической коробке передач позволяет увеличить ее срок службы на 30-50%.

Загрузка…

okeydrive.ru

Фильтр АКПП – нужно ли менять? Расположение

В процессе эксплуатации в гидравлической жидкости накапливается микроскопическая стружка, которая без принудительной очистки приводит к повреждению соленоидов и вынуждает производить дорогостоящий ремонт. Наличие фильтра позволяет осуществлять качественную тонкую очистку, что в свою очередь продлевает срок службы гидроблока и всей коробки передач в целом.



Менять или не менять фильтр АКПП – вот в чем вопрос

Если в прошлом гидроблоки и масляный фильтр акпп в автоматических коробках передач не требовали какого-либо обслуживания и ремонта, то сегодня с появлением высокотехнологичных трансмиссий появилась необходимость замены масла и фильтров коробки передач. В соответствии с требованиями производителя автомобилей выполнять эту операцию необходимо каждые 50 – 70 тысяч километров. При этом одновременно со сменой трансмиссионной жидкости производится замена фильтра АКПП. В том случае, если автовладелец пытается экономить на замене масла в коробке или фильтрующего элемента, это приводит к быстрому повреждению трансмиссии её выходу из строя.





Именно поэтому при проведении сервисных работ с автомобилем рекомендуется производить замену фильтров. В настоящее время вопрос нужно ли менять фильтр АКПП, не стоит на повестке дня. Все автопроизводители рекомендуют выполнять данную процедуру. Только лишь в отдельных моделях автомобилей эти элементы коробки передач являются необслуживаемыми и даже не отображаются как отдельная деталь в автомобильных каталогах конкретной марки авто.



Различая фильтров

В зависимости от расположения фильтры АКПП можно разделить на внутренние и внешние.



Внешний фильтр АКПП



Внешние фильтры располагаются на корпусе коробки передач, и соединяются в большинстве случаев с помощью резьбового соединения. По-своему внешнему виду такие фильтрующие элементы напоминают масляные фильтры, которые устанавливаются на двигатели. В большинстве случаев замена внешнего фильтра АКПП не представляет какой-либо сложности. При наличии у вас соответствующего опыта работы вы можете провести работу самостоятельно.



Внутренний фильтр АКПП

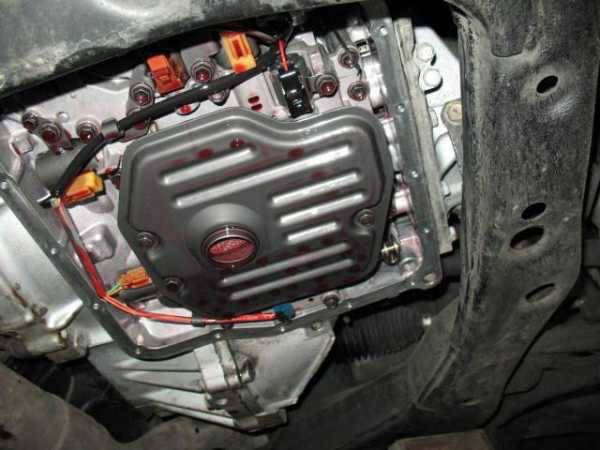

Внутренний фильтр коробки передач, как следует их названия, располагается внутри корпуса трансмиссии, поэтому его замена и сервисное обслуживание представляет определённую сложность. Данная работа в большинстве случаев производится в специализированных сервисных центрах, мастера в которых произведут вам необходимые ремонтные работы. В данном случае самостоятельно провести эту работу не представляется возможным.





Конструкция

Изначально конструкция фильтра в автоматической коробке передач была чрезвычайно простой и состояла из мелкодисперсной металлической сетки. Преимуществом использования таких фильтрующих металлических элементов является их лёгкость обслуживания. В данном случае необходимо лишь демонтировать фильтрующую сеточку из коробки передач и очистить её с помощью струи из сжатого воздуха или напором воды. Подобные фильтры коробки передач используются сегодня в отдельных американских и японских пикапах и внедорожниках.



По мере развития технологий появились двухслойные фетровые фильтры, которые позволяли максимально качественно осуществлять очистку трансмиссионной жидкости от продуктов износа. Единственный недостаток двухслойных фильтров состоит в их недостаточной живучести. Уже спустя 50 – 70 тысяч километров пробега фильтрующий элемент полностью забивается и не обеспечивает необходимую очистку масла.

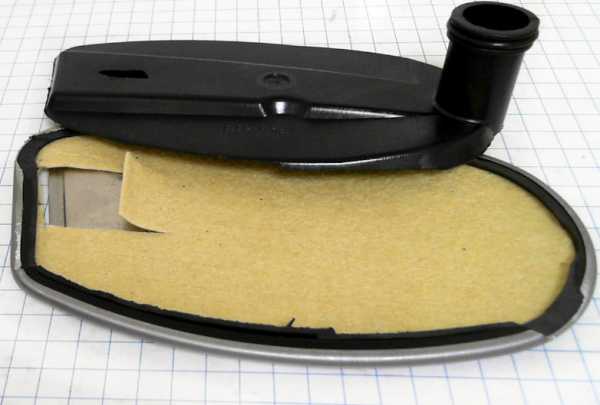

Наиболее распространенный – фетровый фильтр

Как результат появляются проблемы с работой гидроблока и всей коробки передач в целом. Фетровые фильтры способны задерживать металлическую и фрикционную пыль, связывать эмульсию из фрикциона, что позволяет обеспечить максимальную степень защищенности соленоидов и гидроблока от залипания. Именно поэтому автовладельцам необходимо пристально следить за сервисным интервалом и выполнять замену фильтрующих элементов в полном соответствии с требованиями производителя.



Мазда 6 – интервал между заменой – 60.000 км



По поводу интервала смены фильтра в коробке передач сломано немало копии. Отдельные специалисты сервисных центров утверждают о том, что для продления срока службы коробки передач необходимо менять масло в коробке автомат и сам фильтр каждые 20 – 30 тысяч километров. Тогда как от иных специалистов можно услышать, что фильтры и вовсе не требуют замены. В данном случае мы можем вам порекомендовать исходить из расчёта требований завода изготовителя, который в технической документации к каждой конкретной модели трансмиссии устанавливает требования по сервисному обслуживанию тех или иных элементов и интервалу проведения работы с ними. Придерживаясь таких интервалов по замене фильтра АКПП, которые установлены заводом изготовителем, вы сможете обеспечить максимальную долговечность и безпроблемность использования автоматической коробки передач.





Замена масляного фильтра АКПП своими руками

Если вы планируете провести самостоятельную замену фильтра АКПП, вам необходимо в первую очередь ознакомиться с технической документацией, чтобы узнать, где находится фильтр АКПП. Как было сказано выше, самостоятельно провести замену фильтров возможно лишь в том случае, если он имеет наружное расположение. Тогда как в настоящее время большинство автопроизводителей переходит к конструкции коробки передач с внутренним фильтрующим элементом.



Заменить ВНУТРЕННИЙ фильтр автоматической коробки – занятие не из простых

Произвести замену такого внутреннего фильтра чрезвычайно сложно. В данном случае вам необходимо с помощью ремкомплекта раскрутить корпус коробки передач и снять пластины, которые закрывают фильтрующий элемент. Далее в обратном порядке закручивается коробка с установленным новым фильтром. Советуем так же залить в АКПП присадки, которые положительно влияют на работу трансмиссии в целом. Следует помнить о том, что данную процедуру необходимо выполнять одновременно с заменой трансмиссионного масла. Многие автовладельцы и сотрудники сервисных центров при выполнении замены фильтра пренебрегают использованием новой прорезиненной прокладки между поддоном картера и коробкой передач. Как результат появляются проблемы с герметичностью системы смазки трансмиссии, что вынуждает производить дорогостоящий ремонт.



Видео: Самостоятельная замена масла и фильтра в автоматической коробке передач



Планируя проведение сервисных работ с коробкой передач необходимо помнить о том, что требуется использовать качественные фильтрующие элементы, которые предназначены для использования с конкретной модификацией коробки передач. Только лишь правильно подобрав необходимые расходные материалы, вы сможете провести качественный сервис, а следственно обеспечите максимальную долговечность и безпроблемность эксплуатации вашего автомобиля. Не следует пытаться экономить и устанавливать в коробку передач фильтрующие элементы от неизвестных китайских производителей, что неизменным образом приведёт к необходимости последующего дорогостоящего ремонта трансмиссии.



В идеале работу по замене трансмиссионного масла и фильтров коробки передач необходимо выполнять с использованием оригинальных расходных материалов и в сертифицированном сервисном центре. Подобное позволит вам гарантировать проведение всей работы в полном соответствии с техническими требованиями автопроизводителей. Грамотное сервисное обслуживание коробки передач обеспечит её длительный эксплуатационный срок и избавит вас от каких-либо сложностей в эксплуатации коробки автомат.



Еще одно видео для тех, кто все же хочет заменить фильтр АКПП своими силами

akpphelp.ru

Причины и признаки засорения трансмиссионного фильтра





















JS Asakashi  JT318K  Фильтр АКПП JS JT318K MAZDA DEMIO, MAZDA2, MAZDA3, MAZDA5, MAZDA6, MAZDA WAGON
JS Asakashi  JT426K  Фильтр АКПП JS JT426K TOYOTA AVENSIS, CALDINA, CELICA, COROLLA, FIELDER, HARRIER, NADIA, VISTA, ARDEO; LEXUS RX300
JS Asakashi  JT422K  Фильтр АКПП JS JT422K TOYOTA ALPHARD, AVALON, AVENSIS, CAMRY, CAMRY/AURION/HV(ARL), CAMRY/HYBRID (ASIA), COROLLA, HARRIER, HIGHLANDER, HIGHLANDER/KLUGER, KLUGER, LEXUS ES240/350, LEXUS ES300/330, LEXUS RX300/330/350, LEXUS RX330/350(JPP), LEXUS RX330/350(NAP), MATRIX, RAV4, SIENNA, SOLARA
JS Asakashi  JT425K  Фильтр АКПП JS JT425K TOYOTA ECHO, SCION XA, SCION XB, TOYOTA XA, VIOS/SOLUNA VIOS, YARIS/ECHO
JS Asakashi  JT406K  ФИЛЬТР КПП MITSUBISHI OUTLANDER; Citroen C-CROSSER; Peugeot 4007; Chrysler MK – JEEP COMPASS/ PATRIOT, P3 – DODGE CALIBER (CKD), PM – DODGE CALIBER
JS Asakashi  JT411K  Фильтр АКПП JS JT411K TOYOTA BB, BELTA, COROLLA, COROLLA/ALTIS, COROLLA/FIELDER, FUN, CARGO, IST, PLATZ, PORTE, PROBOX/SUCCEED, VIOS, VITZ, WILL CYPHA, WILL VI, YARIS, YARIS/ECHO, YARIS/VIOS/LIMO
JS Asakashi  JT437K  Фильтр масляный акпп  TOYOTA 4RUNNER, FJ CRUISER, FORTUNER, HILUX, HILUX SURF, LAND CRUISER, LAND CRUISER 100, LEXUS GX400/460, LEXUS GX470, LEXUS LX470, SEQUOIA, TACOMA, TUNDRA
JS Asakashi  JT208K  Фильтр масляный акпп MITSUBISHI CHALLENGER, DELICA SPACE GEAR/CARGO, L200, L200 SPORTERO, MONTERO, MONTERO SPORT, NATIVA, NATIVA/PAJ SPORT, PAJERO, PAJERO SPORT, PAJERO/MONTERO, PAJERO/MONTERO LONG, PAJERO/MONTERO SHORT
JS Asakashi  JT393K  Фильтр АКПП JS JT393K TOYOTA AVENSIS, CALDINA, COROLLA, COROLLA/MATRIX (NAP), GAIA, NADIA, NOAH,VOXY, VISTA/VISTA, ARDEO, VOLTZ
JS Asakashi  JT319K  Фильтр масляный акпп NISSAN 100NX, AD/AD EXPERT, ALMERA ALMERA JPN MAKE, ALMERA TINO, ALMERA UK MAKE, AVENIR, BLUEBIRD, BLUEBIRD SYLPHY, CALIFORNIA WINGROAD, CUBE, CUBE CUBIC, D50, EXPERT, GRAND LIVINA PH, GRAND LIVINA VT, INFINITI G20, LANGLEY, LAUREL SPIRIT, LIVINA BRA MAKE, LIVINA C-GEAR, LIVINA GENISS, MARCH, MARCH BOX, MICRA, MICRA C+C, NOTE NOTE UK MAKE, NV200 VANETTE, PRAIRIE PRO, PRESEA, PRIMERA, PRIMERA UK, PRIMERA WAGON, PULSAR, RASHEEN, SENTRA, SENTRA/200SX, SUNNY, SUNNY EGP, MAKE SUNNY(SENTRA), SUNNY/ALMERA, SUNNY/NX COUPE, TIIDA, TIIDA JPN MAKE, TIIDA LATIO, TIIDA MEX MAKE, TIIDA PRC MAKE, TIIDA SEDAN, TINO, TSURU, VERSA, VERSA SEDAN, WINGROAD, WINGROAD / AD
JS Asakashi  JT199K  Фильтр АКПП JS JT199K SUZUKI Kei, MR Wagon, WagonR+  HYUNDAI ATOS, ATOS PRIME, SANTRO; KIA PICANTO
JS Asakashi  JT21001K  ФИЛЬТР АКПП TOYOTA CAMRY, CAMRY/AURION/HV(ARL), CAMRY/HYBRID (ASIA), HIGHLANDER, LEXUS ES250/350/300H, LEXUS RX270/350/450H, RAV4, SCION TC, SIENNA, VENZA, ZELAS
JS Asakashi  JT317K  Фильтр АКПП JS JT317K MAZDA 323, 626, MAZDA3, MAZDA5, MAZDA6, MAZDA6 WAGON, PREMACY
JS Asakashi  JT439K  Фильтр АКПП JS JT439K TOYOTA CROWN, CROWN/MAJESTA, LEXUS GS/GS, HYBRID, LEXUS GS250/350/450H, LEXUS GS30/35/43/460, LEXUS IS250/300, LEXUS IS250/300H, LEXUS IS250/350, LEXUS IS250/350/2##D, LEXUS IS250/350/300H, LEXUS IS250C, LEXUS IS250C/300C, LEXUS IS250C/350C
JS Asakashi  JT394K ФИЛЬТР МАСЛ. АКПП JS JT394K TOYOTA ALPHARD/VELLFIRE/HV, AVALON, AVENSIS, BLADE, CAMRY, CAMRY/AURION/HV(ARL), CAMRY/HYBRID (ASIA), ESTIMA, LEXUS ES240/350, LEXUS ES250/350/300H, LEXUS ES350, LEXUS RX270/350/450H, LEXUS RX350, LEXUS RX350/450H, MARK X, PREVIA/TARAGO, RAV4, SIENNA, VENZA, VERSO
JS Asakashi  JT325K ФИЛЬТР АКПП  MAZDA 323, 323F, MX-3, XEDOS-6; KIA CARENS, MENTOR, SEPHIA, SEPHIA/SHUMA/MENTOR, SMA,GEN, SMA,MES, SPECTRA, SPECTRA/SEPHIA II/SHUMA II/MENTOR II
JS Asakashi  JT279K  Фильтр АКПП JS JT279K KIA PREGIO, PREGIO/BESTA, RETONA, SPORTAGE; TOYOTA CELICA, CHASER, COROLLA LEVIN, CRESSIDA, CRESTA, CROWN, CROWN/CROWN MAJESTA, DYNA 150/TOYOACE G15, DYNA/TOYOACE, ESTIMA, ESTIMA EMINA/LUCIDA, GRANVIA/GRAND HIACE, HIACE, HIACE TRUCK, HIACE VAN,WAGON, HIACE/REGIUSACE, MARK 2, PREVIA, QUICK DELIVERY, REGIUS/TOURING HIACE, SOARER, SPRINTER, TRUENO, SUPRA, T.U.V
JS Asakashi  JT154K  Фильтр АКПП JS JT154K  Ssang Yong ACTYON, ACTYON SPORTS, KORANDO, KYRON, MUSSO, MUSSO SPORTS, REXTON
JS Asakashi  JT133K  ФИЛЬТР МАСЛ. АКПП JS JT133K AUDI / VW AUDI A3/S3; TT Coupe/Roadster; TT/TTS Coupe/Roadster; SEAT Altea, Cordoba/Vario, Ibiza/ST, Toledo; SKODA Fabia, Octavia, Rapid, Roomster; VOLKSWAGEN Beetle, eetle Cabrio
JS Asakashi  JT435K  Фильтр АКПП JS JT435K TOYOTA 4RUNNER, FORTUNER, HILUX, HILUX SURF, INNOVA/KIJANG, INNOVA/KIJANG, INNOVA, LAND CRUISER, LAND CRUISER 100, LEXUS LX470, SEQUOIA, T.U.V, TACOMA, TUNDRA

www.samauto.pro

Заменяем фильтр автоматической коробки передач

Вы только что потратили 4 часа вашей жизни, продвигаясь с черепашьей скоростью в колоссальной пробке. Наконец-то вы можете расслабиться в своем удобном кресле в прохладном кабинете. Позже – прохладным вечером, – прежде чем начать паковать ваш семейный легковой автомобиль для длительной поездки, вы решаете проверить самые важные жидкости в автомобиле. Масло и охлаждающая жидкость в порядке, но вот щуп для проверки уровня жидкости для автоматической коробки передач до сих пор слишком горячий, вы не можете до него дотронуться. Жидкость на нем черная, как чернила, пахнет горелым. Пора менять жидкость для автоматической коробки передач и фильтр.

Масло в автоматической трансмиссии может стать очень горячим – часто достигает 150 °С. когда вы тянете большой груз или медленно едете в жаркую погоду. Но оно может точно также нагреваться зимой, когда колеса крутятся и скользят на льду, так что это происходит круглый год. И масло загрязняется частичками, которые отслаиваются от муфт и лент трансмиссии, даже металлическими стружками насоса и других подвижных деталей.

Не дожидайтесь, пока образец масла щупе для проверки жидкости в автоматической коробке передач начнет пахнуть горелым, чтобы произвести замену масла и фильтра. В отличие от моторного масла жидкость для автоматической коробки передач не только должна смазывать, она также должна обеспечивать гидравлическое давление, чтобы приводить действие муфты и ленты, которые производят изменения передаточного числа.

Заводские рекомендации для замены трансмиссионного масла и фильтра широко варьируются. GM, например, указывает 150 000 км, но это при идеальных условиях. Рекомендации могут требовать замены после каждых 20 000 км при следующих условиях: вы ездите в плотном транспортном потоке и при высоких температурах, периодически тянете прицеп или другой тяжелый груз, заставляете автомобиль долгое время работать на холостом ходу или эксплуатируете автомобиль в режиме, похожем на такси, полицию или службу доставки. Если вам приходится постоянно возить вашу маму по разным маршрутам, то вы тоже попадаете под последнюю категорию, так что замена трансмиссионного масла и фильтра каждые два года или 40 000 км – хорошая практика.

Займемся маслом

Поднимите перед автомобиля на домкрате, подстрахуйте с помощью упоров, положите большой поддон-ловушку под коробку передач и открутите болты маслосборника трансмиссии.

Поднимите автомобиль на домкрате и подставьте сливной поддон большого размера. Открутите и выньте болты на поддоне трансмиссии от задней части к передней, затем слейте масло.

Выньте болты сзади, затем ослабьте остальные так, чтобы масло стекало с одной стороны в ваш поддон-ловушку. На обычном автомобиле должно вылиться несколько литров, что меньше половины масла, находящегося внутри, но нет практического способа извлечь больше масла. Помните, что вы хотите отложить обслуживание коробки передач на более долгий срок. Наконец, выверните все болты и опустите поддон. (В большинстве коробок передач нет сливной пробки.).

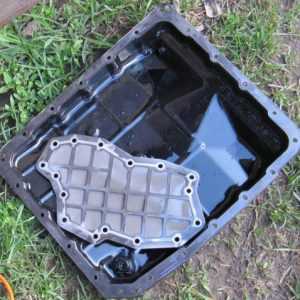

Соскребите уплотнительную прокладку с поддона, стараясь не пробороздить поверхность бортика. Счистите проволочной щеткой остатки прокладки с поддона. Если какой-нибудь кусок прокладки прилипнет к нижней стороне трансмиссии, аккуратно удалите его скребком – не отверткой, так как обычно поверхность сделана из мягкого алюминия, который очень легко пробороздить. Поцарапанная поверхность не будет герметичной, даже с новой прокладкой. Если прокладка резиновая с приподнятым участком в центре, ее можно снова использовать, если она в отличном состоянии. Просто почистите и высушите поверхность прокладки на поддоне и коробке передач. Если она повреждена, замените ее другой того же типа.

Используйте скребок, чтобы удалить остатки старой прокладки, будьте осторожны, чтобы не поцарапать алюминиевое литье коробки передач.

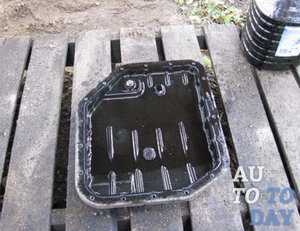

Тщательно почистите поддон, так как там, скорее всего, будет немалое количество осадка в углах от окисленного, изношенного материала фрикционной муфты и крошечных кусочков металла. Большие куски металла могут означать проблему, но ожидайте, что какие-то детали будут блестеть.

Если отверстия под болты поддона картера деформированы из-за того, что раньше болты были чрезмерно затянуты, положите край поддона на твердую металлическую поверхность (например, на верстак) и с помощью молотка с круглым бойком расплющите их, чтобы обеспечить хорошую герметизацию.

Это фильтр?

Возможно, это больше похоже на ветровое стекло с мелкими отверстиями, но именно это считают фильтром. Он достаточно хорошо отсеивает крупные осколки, но очень мелкие абразивные частицы проходят прямо сквозь него. Это еще один неопровержимый довод в пользу регулярного обслуживания трансмиссии.

Выньте старый фильтр, который обычно крепится на болтах. Демонтируйте его медленно, так как он может иметь горловину с уплотнительным кольцом и вы должны запомнить, где это кольцо.

Выверните болты, удерживающие корпус фильтра, и снимите его. Если он имеет уплотнительное кольцо, убедитесь, что уплотнительное кольцо вынуто и удалено. Новое уплотнительное кольцо должно идти вместе с новым фильтром, устанавливаемым на замену. Если же он имеет манжетное уплотнение, его можно повторно использовать.

Иногда уплотнительное кольцо надето на горловину и часто соскальзывает внутрь корпуса, когда вы снимаете фильтр. Если вы не удалите старое уплотнительное кольцо и поставите новый фильтр с новым кольцом, он не будет правильно установлен. Большинство автомобилей GM имеют уплотнительное кольцо, но на некоторых моделях с 1994 года имеется манжетное уплотнение в картере. Горловина фильтра вставлена в него, и совсем нет уплотнительного кольца. Помните, что этот новый фильтр и манжетное уплотнение нужно подгонять под коробку старого типа.

Нанесите тонкий слой незастывающего герметика для прокладок на поддон картера, положите новую прокладку на него и вставьте болт в каждый угол, чтобы удерживать прокладку на месте.

Прикрутите каждый болт пальцами. Не затягивайте болты больше чем на два или три оборота, пока они действительно не на месте.



Чрезмерно затянутые болты могут деформировать уплотняемую поверхность поддона. Сплющите лунки с помощью молотка, положив поддон на твердую поверхность. 1 – УГЛУБЛЕННЫЕ ОТВЕРСТИЯ ДЛЯ БОЛТОВ. 2 – ЗАГОТОВКА ДЛЯ ПРУТКА.

Затем докрутите их по инерции, пока прокладка не сядет по всему периметру. Затяните болты с помощью динамометрического ключа до заводской нормы, спиралеобразным способом, начиная от центра поддона и двигаясь к краям поочередно. Действуйте пошагово, несколько футо-фунтов (единица измерения момента = 0,138 кг/м) за один раз, согласно техническим характеристикам ключа.

Буль, буль

В конце залейте свежее масло. Не все автомобили используют одинаковый тип. Большинство более новых моделей используют Dexron IIE (Дексрон) или Dexron III, хотя «Форд» рекомендует масло, которое отвечает сгандартам Мегсоn (Меркон) (включая более старые модели, для которых была предназначена жидкость Тип Н). Сверьтесь с руководством по эксплуатации. Основные марки масел были разработаны, чтобы отвечать всем требованиям производителей автомобилей, и вам следует использовать одно из них. Используйте только тот тип масла, который перечислен в руководстве владельца или сервисной книге. Новые модели «Ниссан» могут требовать жидкость Тип J или Тип К, которая не является типом Dexron.

Масло обычно заливается в трансмиссию через трубку щупа, и вам понадобится длинная тонкостенная воронка или воронка и шланг, чтобы попасть внутрь. Некоторые автоматические коробки передач на автомобилях GM не имеют щупа, и необходимо вынуть заливную пробку.

Какой бы тип масла вам ни был нужен, следуйте точным рекомендациям производителя автомобиля, когда проверяете уровень жидкости. Обычно вам нужно пройти цикл рычагом переключения передач от позиции Р до L и обратно несколько раз и добавить масло при холостом ходе двигателя. Делайте это медленно, постоянно перепроверяйте, так как меньше пинты (около полулитра) уже разница. Переполненная коробка приводит к большому количеству проблем в работе, так же как и недостаточный уровень жидкости, так что, если в бутылке емкостью в 1 кварту (1,1 литра) осталось трансмиссионное масло, не старайтесь его залить. Закройте его крышкой и сохраните. Если когда-нибудь на дороге вы увидите, что уровень масла низкий, вам как раз хватит количества, оставшегося в бутылке, чтобы долить.

Опубликовано:
12 августа 2014

automend.ru

фильтр масляный. Замена масла в АКПП своими руками

Современные автомобили оснащаются разными коробками передач. Это типтроники, вариаторы, роботы ДСГ и прочие трансмиссии. Однако большинство автолюбителей доверяет классическому автомату. Эта коробка появилась гораздо раньше, чем все вышеперечисленные, и как показывает практика, процент поломок у нее невелик. Как известно, АКПП работает благодаря маслу – это основная рабочая жидкость в коробке. И сегодня мы поговорим о таком немаловажном элементе, как масляный фильтр АКПП.

Назначение

Задача данного элемента проста – очистить рабочую жидкость от продуктов отработки и предотвратить ее попадание в каналы гидроблока, гидротрансформатор и другие элементы трансмиссии. О каких продуктах отработки идет речь? Это мелкая металлическая стружка, которая образуется при работе планетарного механизма коробки передач. Небольшой ее объем оседает на магните, что расположен внизу. Но большая часть циркулирует по системе, забивая собой каналы и радиатор. Таким образом, фильтр АКПП служит для очистки АТФ-жидкости в трансмиссии.

Виды

Существует несколько типов данных элементов. В зависимости от расположения, фильтр АКПП может быть:

  • Внешним. Находится снаружи коробки и крепится при помощи резьбового соединения. Схема установки идентична масляному фильтру двигателя. Внешне эти фильтра выглядят примерно одинаково и являют собой металлический стакан с резиновой прокладкой внизу.
  • Внутренним. Располагается внутри корпуса коробки передач. Такая схема расположения практикуется многими автопроизводителями. А находится внутренний фильтр АКПП в нижней части гидроплиты. Он без корпуса и меняется только с частичным разбором коробки. Как именно это делается и какие болты откручивать, мы рассмотрим в конце статьи.

О конструкции

Первые четырехступенчатые автоматические трансмиссии укомплектовывались чрезвычайно простыми фильтрами. Они являли собой обыкновенную металлическую сетку. Такие фильтры АКПП не нуждались в замене. При обслуживании, достаточно лишь демонтировать сетчатый элемент и промыть его в каком-либо растворе или обычной водой под давлением. Сейчас такая схема конструкции фильтров масла используется только на некоторых американских пикапах. Если говорить о большинстве кроссоверов и легковых авто, в конструкции АКПП используется иной фильтр. Это фетровый двухслойный элемент. Благодаря такой конструкции, осуществляется более качественная фильтрация масла. Фетровый элемент задерживает не только металлическую стружку из планетарного механизма, но и эмульсию из пакета фрикционов. Так достигается надежная работа гидроблока и соленоидов. Эти механизмы не «залипают» и не клинят. Но есть и недостатки двухслойных фильтров. Первый момент – это их недолговечность. Такие элементы загрязняются уже через 50-70 тысяч километров. Второй момент – двухслойный фильтр не подлежит очистке. Он меняется целиком. Таким образом, фетровые элементы меняются при каждой смене масла в автоматической коробке. Большинство производителей регламентируют срок в 60 тысяч километров. Если замена масла в АКПП своими руками будет осуществлена позже, возможны неисправности с коробкой. Это различные пинки и толчки при переключении передач и режимов. Дабы не сталкиваться с преждевременным ремонтом, нужно правильно эксплуатировать коробку и вовремя в ней менять масло. Только так можно гарантировать слаженную и бесперебойную работу коробки.

О замене АТФ-жидкости

Различают несколько методов замены жидкости в АКПП:

  • Полная. Подразумевает полную замену масла в коробке. Выполняется при помощи специального оборудования. Аппарат подключается к коробке через патрубок радиатора и под давлением выгоняет старую жидкость. Одновременно в систему закачивается новое масло. плюс данного метода в том, что масло будет заменено на 100 процентов, в полном объеме. Но недостатки также имеются. Это невозможность замена масла в АКПП своими руками, а также дороговизна процедуры. Большую часть суммы нужно потратить не на услуги СТО, а на АТФ-жидкость. Ведь для стандартной автоматической коробки понадобится от десяти до двенадцати литров масла. Это вдвое больше, чем ее полный объем.
  • Частичная. В данном случае масло сливается частично. Около половины объема остается в гидротрансформаторе и блоке АКПП. Этот объем далее возобновляется до нормального уровня новым маслом. Всего на замену уходит порядка трех литров жидкости. Плюсы метода очевидны – возможность проведения операции своими руками, а также малый объем расходных материалов. Но минусы тоже есть. При частичном способе следует сократить регламент замены масла до 30 тысяч километров.

Таким образом, более экономным является метод частичной замены. Но более правильным с технической точки все же является способ полной замены. Далее мы рассмотрим, как слить и залить масло в АКПП самостоятельно, а также установить новый фильтр.

Замена масла в АКПП своими руками

Для этого нам понадобится не менее трех литров новой жидкости, пустая емкость для слива старой, а также стандартный набор инструментов. Работы лучше производить на смотровой яме. Итак, загоняем на нее наш автомобиль и находим отверстие для слива. На большинстве авто пробка откручивается ключом «на 19». Далее подставляем пустую емкость и ждем, пока из блока не выльется вся жидкость. После этого откручиваем нижнюю крышку коробки. Она крепится на 20 болтах. Снимать ее нужно аккуратно, не переворачивая. Будьте внимательны – часть жидкости может остаться в ней. В блоке будет находиться фильтр. Он снимается руками, без каких-либо приспособлений.
Обратите внимание: перед тем, как произвести замену фильтра АКПП, следует очистить стенки поддона от старого масла. Для этого подойдет обыкновенный очиститель карбюратора в форме спрея.

Что далее?

Далее устанавливаем на место новый фильтр и закручиваем обратно поддон коробки. Затем переходим в подкапотное пространство. Находим щуп – он и будет нашей заливной горловиной. Заливать масло лучше через удлинитель. Лучше использовать лейку и метровую трубку с диаметром не больше, чем у отверстия. Следует заливать именно тот объем жидкости, который был слит ранее. Затем убираем наше приспособление и заводим двигатель. Переключив несколько раз селектор по режимам P-R-N-D, глушим мотор и проверяем щуп. Уровень должен находиться на середине. На этом замена масла в АКПП успешно завершена. Осталось лишь сделать отметку в бортжурнале, дабы не прогадать через 30 тысяч следующую замену АТФ-жидкости в трансмиссии. Кстати, фильтр можно оставить. Он будет служить весь свой срок – 60 тысяч километров.

В заключение

Итак, мы выяснили, что такое фильтр АКПП, а также как его заменить вместе с маслом. Как видите, операция не особо трудна и под силу любому автовладельцу.

fb.ru

Запчасти Фильтр трансмиссии масляный (Shantui SD16) | Бульдозер Shantui SD16

  1. Главная
  2. Каталоги запчастей
  3. Shantui
  4. Бульдозер SD16
  5. Фильтр трансмиссии масляный

Быстрый заказ:

— выберите запчасть для быстрого заказа —#1 [16Y-75-23100] Корпус фильтра#2 [01010-51235] Болт#3 [01602-21236] Шайба#4 [16Y-75-23200] Элемент фильтрующий#5 [16Y-75-23004] Корпус клапана#6 [16Y-75-23002] Золотник клапана#7 [16Y-75-23003] Пружина#8 [16Y-75-23001] Опора#9 [04065-03012] Кольцо стопорное#10 [16Y-75-23005] Пружина#11 [16Y-75-23006] Крышка#12 [07000-03100] Кольцо круглого сечения#13 [01010-31230] Болт#14 [01602-01236] Шайба пружинная#15 [16Y-75-23007] Болт#16 [07002-01223] Кольцо круглого сечения#17 [07042-00415] Пробка

#номер_на_схеме [артикул] название

нажмите на изображение, чтобы посмотреть в увеличенном виде

Быстрый переход:

Детали опоры двигателяКартер маховика в сбореподвод и защитный кожух радиаторадетали опоры радиатораБак топливныйтрубопровод топливныйрычаг управления подачей топливапедаль замедлителясистема электрическаяЭлектропроводка кабиныпанель приборнаяВыключатель аварийныйБатарея аккумуляторнаяпатрубок гидротрансформатора всасывающийНасос отсасывающийВал турбины, колесо направляющееКлапан перепускнойКартер гидротрансформатораВал карданныйКартер коробки передачКрышка картера коробки передач задняяМуфта переднего ходаМуфта заднего хода1-я муфта2-я и 3-я муфтыпередача зубчатая коническая и валФрикцион бортовойтормозКожух бортового редуктора, колесо ведущееКожух бортового редуктора, звездочкаредуктор бортовойВал и втулка бортового редукторарычаг переключения скоростейпедаль тормоза и тормозной механизмрычаг блокировки тормозарычаг рулевого управленияКартер рулевого механизма и рама шассиБалка балансирнаясцепка буксирнаярама гусеницыКолесо натяжноеКрышка рамы гусеницыМеханизм натяженияКаток опорныйКаток поддерживающийГусеница в сбореБашмак гусеничныйКапот двигателя в сбореЩиток ограждающийКоробка и полпластина защитная нижняяКресло оператораКабинаБак гидравлическийНасос гидравлическийтрубопровод гидравлический (от бака к насосу)трубопровод гидравлический (от бака к гидроцилиндру подъема)Гидроцилиндр подъема отвалатрубопровод гидравлический (от бака к гидроцилиндру наклона)гидроцилиндр наклона отвалатрубопровод гидравлический (от бака к гидроцилиндру рыхлителю)Насос трансмиссионныйтрубопровод гидротрансформатораФильтр трансмиссии масляныйНасос рулевого управлениятрубопровод бортового фрикционатрубопровод гидрораспределителя и редукционного клапанатрубопровод масляного радиаторарадиатор масляныйОтвал наклоняемый прямойрама прямого наклоняемого отвалаОтвал угловойрама дугообразнаярама рыхлителягидроцилиндр рыхлителярычаг управления отваломМеханизм управления отваломрычаг управления рыхлителемМеханизм управления рыхлителемШильдикиГидрораспределитель рулевого управленияКлапан редукционнныйгидрораспределитель коробки передачрычаг управления коробки передачКрышка картера коробки передачКлапан смазочныйГидрораспределитель управления отваломГидрораспределитель управления рыхлителем

Наименование запчасти (рус.) Фильтр трансмиссии масляный
Наименование запчасти (англ.) фильтр трансмиссии масляный (SD16)
Гарантия Оговаривается при заказе.
Доставка Во все регионы России и страны ближнего зарубежья.
До склада транспортных компаний доставка осуществляется бесплатно.
Доставка по Москве и области осуществляется по будням с 9.00 до 18.00.
Контактная информация +7 (495) 989 18 39;
Skype: gazimport;
МО, г. Дзержинский, Дзержинское шоссе, дом 1
Отправить сообщение

gazimport.ru

Как поменять фильтр АКПП своими руками?


Современные транспортные средства – очень сложные механизмы, и водитель просто обязан знать о возможных методах диагностики ходовой части, способах замены технических жидкостей, ремня ГРМ или фильтра автоматической коробки передач. Конечно, проще всего отогнать машину в сервис, но деньги на такие мелочи как-то не особо хочется тратить.
Правда, также необходимо понимать, что АКПП – это довольно сложный механизм, и если знаний в области обслуживания этой части автомобиля недостаточно, то лучше не экспериментировать. Для тех же автолюбителей, которые уверены в своих силах и все-таки хотят попробовать самостоятельно заменить фильтр в коробке-автомат, мы сейчас расскажем, как и когда это нужно делать.

1. Когда нужно менять фильтр АКПП?

Основными типами фильтров для автоматических коробок передач являются закрытый и открытый металлический фильтры и фетровый фильтр с одним или несколькими слоями. Кроме того, в зависимости от их расположения, можно выделить внутренние, встроенные и внешние фильтры.

Первое поколение фильтров для АКПП справедливо называли «вечными» деталями, так как они менялись лишь в сборе с самой коробкой, и то, если до этого доходило. В таком варианте, фильтрующий элемент был изготовлен из нержавеющей стали, и его можно было периодически очищать, что ему абсолютно никак не вредило. В то время единственным условием, которое указывало на необходимость в замене, считался появившийся в масле нагар, из-за чего фильтрующий элемент начинал забиваться крупной грязью и частицами клея. Естественно, избежать срочного ремонта АКПП в таком случае уже не удавалось.


Закрытые фильтры не предназначены для подобной очистки (или тем более промывки), и их приходится менять полностью. Такой вариант стал более удобным для тех автовладельцев, которые занимались заменой, ведь фильтр можно было изъять целым блоком. Срок службы такого элемента достаточно долгий, и хоть производители советовали менять фильтр раз в две замены трансмиссионного масла, но на практике этой рекомендации мало кто придерживался. Даже в таких ситуациях фильтры исправно служили до 200 000 километров пробега автомобиля, естественно, при условии отсутствия интенсивных нагрузок и хорошего состояния масла.

С появлением новых АКПП, где начали использоваться последние технические разработки, требования к качеству трансмиссионных масел несколько ужесточились, а значит, возросли и требования к фильтрам. Поэтому указанные детали начали массово изготавливать из фетра, который позволял очищать масло от очень тонких примесей. Естественно, в таком случае замена фильтра должна проводиться чаще, а в идеале – при каждой замене трансмиссионной жидкости. Более точные сроки замены производитель указывает для каждой модели в индивидуальном порядке. Правда, этот показатель редко составляет больше 100 000 километров пробега.

В среднем, в соответствии с требованиями, эта процедура выполняется спустя каждых 50-70 тысяч километров, вместе с заменой масла АКПП. Если же автовладелец попытается сэкономить на замене трансмиссионной жидкости или фильтрующего элемента, то это приведет к быстрому повреждению трансмиссии и ее незамедлительной поломке. Дело в том, что давление масла в коробке со временем падает, что, в свою очередь, вызывает повышение температуры внутри АКПП.


Фрикционные накладки нагреваются выше установленной нормы и начинают подгорать, в результате чего от них отслаивается бумага и клей. Вся эта смесь забивает каналы гидроблока, вызывая сильный износ насоса, втулок и прочих деталей. Также начинают подгорать поршни, барабан сцепления и упорные диски, а в итоге – выход из строя гидроблока и других важных узлов АКПП. Повреждения могут быть настолько существенными, что даже капитальный ремонт коробки-автомат уже ее не спасет, и дешевле будет приобрести новую.

Чтобы избежать подобного сценария, собираясь в очередной раз менять трансмиссионную жидкость, не поленитесь осуществить и замену фильтра. Правда, в некоторых моделях транспортных средств данный элемент может быть необслуживаемым и даже не числиться в каталоге как деталь. Споры на счет периодичности замены фильтра АКПП продолжаются и сегодня. Одни специалисты утверждают, что сервисный интервал нужно сократить, в то время как другие отстаивают мнение, что замена фильтра – это лишняя трата денег. Но чтобы не думать и не гадать, как вам поступить, выберите третий вариант – соблюдайте рекомендации производителя своей машины.

2. Процесс замены фильтра АКПП

Если вы планируете самостоятельно выполнить замену фильтра автоматической коробки передач, то, в первую очередь, следует ознакомиться с технической документацией и узнать о точном месторасположении данной детали. Надо понимать, что выполнить поставленную задачу у вас получится только в том случае, если фильтр имеет наружное расположение, однако в наше время все больше автопроизводителей переходят к конструкции коробки передач, в которой предусмотрено использование внутреннего фильтрующего элемента.


Выполнить замену внутренней детали в самостоятельном порядке очень сложно, а иногда просто невозможно. В этом случае придется раскручивать корпус передаточной коробки (понадобится специальный ремкоплект) и снимать пластины, закрывающие фильтрующий элемент. Затем устанавливают новый фильтр и закручивают коробку в обратном порядке. Также рекомендуется залить в АКПП специальные присадки, положительно влияющие на работу трансмиссии автомобиля. Кроме того, не стоит забывать, что данную процедуру необходимо проводить одновременно с заменой трансмиссионной жидкости.

Многие автомобилисты и сотрудники станций технического обслуживания, выполняя замену фильтра АКПП, не устанавливают новую прорезиненную прокладку между поддоном картера и коробкой передач, в результате чего возникают проблемы с герметичностью смазочной системы трансмиссии, а следующим этапом, как правило, становится дорогостоящий ремонт всей коробки передач.

Если вы уж решили взяться за обслуживание автоматической АКПП, то не забывайте, что использовать можно лишь качественные фильтрующие элементы, предназначенные для конкретной модели передаточной коробки, с определенной конструкцией. Только правильно подобранные расходные материалы и соответствующие инструменты могут гарантировать максимально положительный исход всей работы, что в результате сможет обеспечить долговечность и стабильность в эксплуатации транспортного средства.

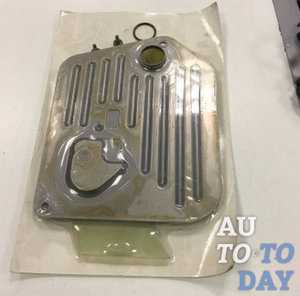

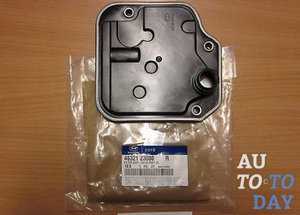

Не нужно экономить и устанавливать в АКПП фильтры от неизвестных китайских производителей, ведь зачастую они перестают исправно выполнять свои обязанности задолго до следующей замены трансмиссионной жидкости. Поэтому, заменяя масло или фильтры коробки передач, следует использовать только оригинальные расходные материалы, которые имеют соответствующие сертификаты качества. Эта рекомендация не только сможет гарантировать выполнение задачи в соответствии с техническими требованиями автопроизводителей, но и обеспечит длительный эксплуатационный срок коробки-автомат, избавив вас от любых проблем с ее использованием.

3. Что нужно для замены фильтра АКПП?


Решив осуществить самостоятельную замену фильтра АКПП, вам понадобится определенный набор расходных материалов и соответствующего инструментария. К ним относятся: сам фильтр, подкладка поддона, уплотнительные колечки патрубков и новая трансмиссионная жидкость. В процессе выполнения задачи также будьте готовы произвести замену еще и некоторых других элементов коробки передач. Их лучше купить заранее, а если детали не понадобятся в этот раз, то останутся про запас. Сейчас имеются в виду крепежные болты поддона, лучше к ним сразу приобрести и проставки; пластиковый носик маслозаборника; болты крепления фильтра; пробка и уплотнительное колечко.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today
