Датчик кислородный для чего нужен – Лада 21099 kemo sabe › Бортжурнал › Для чего нужны, и нужны ли они? датчик кислорода (лямда зонд), катализатор, адсорбер

Лада 21099 kemo sabe › Бортжурнал › Для чего нужны, и нужны ли они? датчик кислорода (лямда зонд), катализатор, адсорбер

В данной телеге попробую рассказать про датчик кислорода, катализатор, адсорбер зачем они нужны, стоит ли их ставить или наоборот отключать.

В карбюраторных системах ни одного этого элемента нет. И при переходе на инжектор возникает вопрос ставить всю эту приблуду или нет? Тем кто переходит с карба на инжектор думаю будет интересно это прочесть.

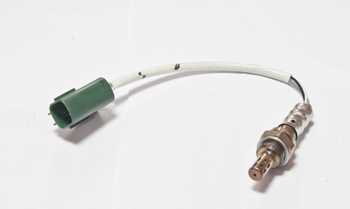

Датчик кислорода, он же Лямда зонд

Датчик кислорода предназначен для определения концентрации кислорода в выхлопе.

Стоит он в выпускной системе и анализирует насколько правильно сгорает бензино-воздушная сместь в двигателе. Идеальное соотношение бензино-воздушной смеси это 14,7:1 . Т.е. на 1 кг топлива приходится 14,7кг воздуха. Это оптимальное соотношение, при котором двигатель достигает оптимальных характеристик. Если увеличить количество воздуха, то смесь называется обедненной. При обедненной смеси ухудшается динамика, так уже немного уменьшается расход бензина. При уменьшении количества воздуха смесь называется обгащенной бензином. При таком режиме двигатель приобретает максимальную мощность, но и увеличивается расход бензина. Датчик ориентируется по выхлопным газам насколько успешно сгорела бензино-воздушная смесь, какое количество бензина не сгорело. Он передает сигнал в ЭБУ. Он сравнивает его со значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь и точная подстройка режимов работы двигателя под текущую ситуацию с достижением экономии топлива, получения максимальной отдачи от двигателя и минимизацией вредных выбросов.

Выхлоп с одним ДК

Датчик кислорода устанавливается в приемной трубе глушителя. На первых инжекторах его не было. Но последнии 10 лет он есть на всех машинах, а на некоторых их даже два.

Катализатор

Катализатор установлен после приемной трубы, перед резонатором.

Катализатор представляет собой керамическую сотовую конструкцию, которая увеличивает площадь контакта выхлопных газов с поверхностью покрытом тонким слоем платино-иридиевого сплава. Недогоревшие остатки (CO, CH, NO) касаясь поверхности каталитического слоя, окисляются до конца кислородом, присутствующим так же в выхлопных газах. В результате реакции выделяется тепло, разогревающее катализатор и, тем самым, активизируется реакция окисления. В конечном итоге на выходе из катализатора (исправного) выхлопные газы имеют концентрацию СО2.

Выхлоп с катализатором и двумя ДК

Перед катализатором стоит ДК. В дальнейшем с ужесточением норм токсичности машины стали переводить на нормы Евро-3. В этих машинах стоят два ДК. Перед катализатором и после. Т.е. двойной контроль. Если не ошибаюсь, при выходе из строя второго ДК авто лишается возможности двигаться своим ходом.

Катализатор это еще одно звено в выхлопной системе, а как мы знаем из тюнинга «лучшая прямоток это отсутствие глуштиля как такового«
Поэтому когда он умирает его просто выкидывают, а в замен этой дорогой вещи ставят вставку.

Конечно все это безобразие не очень хорошо для экологии, но если учитывать в какой стране мы живем и как к ней относимся, совесть обычно не очень сильно мучает по этому поводу. Только стоит помнить, что когда убираете катализатор нужно перепрошить ЭБУ. Особенно если в системе два датчика кислорода, думаю второй можно будет тоже убрать.

из таких частей состоит выхлоп

Адсорбер

Топливный бак должен иметь сообщение с атмосферой. Если он не будет дышать, то его может смять атмосферным давлением, когда расходуется бензин (у бензонасоса такой дури хватит). Второй момент- когда бак неполный, то при нагреве машины (допустим на стоянке в жару) бак может наоборот раздуть. Все это ни есть хорошо.

Адсорбер

Наглядное представление подключения

Система состоит из сепаратора, гравитационного клапана, предохранительного клапана, обратного клапана, клапана продувки адсорбера, адсорбера, соединительных трубок и шлангов.

Как же все это работает?

Описание работы системы(ниже), относится к этой схеме

Пары бензина из бака поступают в сепаратор через правый патрубок.
В сепараторе пары бензина частично конденсируются и возвращаются обратно в топливный бак.
Через плевый патрубок из сепаратора выходят несконденсированные пары бензина. Затем проходя через гравитационного клапана, пары поступают в адсорбер.
Если давление превышает порог срабатывания двухходового клапана, он открывается (при незначительном повышении клапан не открывается). А при значительном разряжени в баке двухходовый клапан открывается (только уже в другом направлении) и компенсирует разницу в давлении.
Адсорбер осуществляет вентиляции топливного бака, поглощая активированным углем пары бензина. Дальше при помощи клапана продувки адсорбера прыскает пары в дроссель, где они смешиваются в ресивере с воздухом.

Подведем итог:
— Установка ДК(если такой задуман) очень сильно влияет на соотношение смеси, что уменьшает расход при оптимальной мощности.
— Установка Катализатора и второго ДК имеет смысл если вы печетесь об экологии, на все остальные показатели авто он действует только пагубно.

— Адсорбер осуществляет вентиляцию топливного бака и позволяет экономить порядка 3-5% топлива, а не просто выбрасывать пары в окружающую среду.
Те кто строят инжектор из карба, у тех есть преимущество. Если они не трогают патрубки бака, то они не нарушают карбюраторную систему вентиляцию бака и адсорбер им не обязателен.

www.drive2.ru

Лямбда-зонд на страже соблюдения экологических норм: обзор и чистка кислородного датчика

Оптимальная работа автомобильного двигателя возможна только при работоспособности всех узлов и систем. При поломке одного из основных компонентов мотор может работать с перебоями, что будет доставлять неудобства автолюбителю. Что такое лямбда-зонд, в чем заключается его принцип действия, как произвести диагностику и очистку контроллера? Ответы на эти вопросы вы найдете ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика лямбда-зонда

Что такое датчик кислорода или лямбда-зонд, где находится устройство, в чем заключается его принцип работы, какие функции выполняет этот регулятор? Для начала разберем основные характеристики — назначение, а также где может располагаться девайс.

Назначение и функции

Кислородный датчик представляет собой устройство сопротивления, этот девайс расположен перед катализатором, на впускном коллекторе. Данные, которые передает кислородный датчик, обрабатываются управляющим блоком и используются для поддержания необходимого состава топливовоздушной смеси. Лямбда-зонд передает сигнал на ЭБУ, если в камеры сгорания подается очень богатая или бедная горючая смеси. В соответствии с полученными данными, которые передает кислородный датчик, блок управления регулирует подачу воздуха и топлива для образования смеси.

Устройство и принцип работы

В чем заключается принцип работы кислородного датчика?

Любой универсальный лямбда-зонд включает в свою конструкцию такие составляющие:

1. Корпус универсального регулятора, который обычно выполнен из металла. На корпусе переднего верхнего или нижнего регулятора также имеется резьба, с помощью которой лямбда-зонд устанавливается в посадочное место. В корпусе также будет отверстие, позволяющее обеспечить вентиляция регулятора.
2. Уплотнительная резина, позволяющая обеспечить герметичность.
3. Керамический изолятор.
4. Наконечник, выполненный из керамики.
5. Контакты для подключения к бортовой сети.
6. Защитный щиток, на котором имеется отверстие для выпуска отработанных газов.
7. Нагревательный компонент устройства.
8. Спираль, которая монтируется в отдельном резервуаре.

Будь то первый или второй кислородный датчик, устройство изготавливается из термостойкого материала. Это важно, поскольку регулятор функционирует под нагревом, при повышенных температурах. Устройство может относится к одному из нескольких видов, которые отличаются между собой по количеству контактов — одно-, двух-, трех- и четырехпроводные.

Диагностический датчик концентрации кислорода используется для обеспечения правильного расчета нужного объема горючего для определенного объема воздушного потока, подающегося в цилиндры. Устройство выполняет расчет этих значений в соответствии с экологической, а также экономической точки зрения. Это также важно, поскольку в настоящее время к транспортным средствам предъявляются жесткие требования в плане экологической безопасности. Диагностический датчик концентрации кислорода позволяет снизить вред для окружающей среды, основываясь на количестве содержащихся вредоносных для экологии веществ в выхлопных газах.

Причины и симптомы неисправностей

Если в работе регулятора есть неисправности, это может привести к более нестабильной работе двигателя.

По каким причинам кислородный датчик может выйти из строя:

1. В электроцепи произошел обрыв, в частности, в месте подключения устройства к сети. Также причина может заключаться в плохом контакте контроллера или их окислении.
2. Замыкание в работе девайса.
3. Загрязнение — одна из самых часто встречаемых проблем. Такая неисправность, как правило, обусловлена регулярной заправкой транспортного средства низкокачественным горючим.
4. Термические перегрузки регулятора. Такие проблемы, как правило, обусловлены неполадками в работе системы зажигания.
5. Постоянное использование автомобиля по бездорожью может привести к серьезным вибрациям и, как следствие, повреждению регулятора.
6. Лямбда-зонд может перестать функционировать в результате попадания в цилиндры двигателя, а также во впускные магистрали антифриза.
7. Выход из строя нагревателя датчика кислорода. Обычно эта проблема обусловлена износом устройства.
8. Еще одной причиной, по которой устройство может отказаться работать, является работа двигателя на обогащенной топливовоздушной смеси.

В том случае, если объем монооксида углерода увеличится до 3% и выше вместо нормативных 0.1-0.3%, это говорит о поломке контроллера. При такой проблеме регулятор демонтируется с помощью съемника и меняется (съемник можно приобрести в любом автомагазине). Съемник представляет собой ключ, позволяющий значительно проще демонтировать устройство. Но если съемника нет, можно обойтись и без него.

Предлагаем более подробно ознакомиться с причинами, которые позволят выявить неисправность девайса:

• повысился расход горючего;
• плавающие обороты при работе двигателя, в частности, на холостом ходу;
• при наборе скорости ощущаются рывки;
• появились сбои в работе катализатора;
• возросла концентрация вредных веществ и токсинов в отработанных газах.

Фотогалерея «Схемы лямбда-зонда»

1. Распиновка датчика кислорода

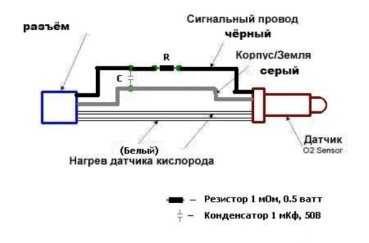

2. Схема обманки второй лямбды

Инструкция по очистке кислородного датчика своими руками

Теперь расскажем о том, как производится диагностика и чистка кислородного датчика. Начнем с проверки устройства.

Диагностика

Прежде чем приступить к проверке, нужно прогреть регулятор, для этого следует запустить двигатель и дать ему поработать около 10 минут. Это позволит обеспечить наиболее оптимальную проводимость электролита, а также образование выходного напряжения на датчике. Процедура диагностики осуществляется без отключения зонда, на запущенном и прогретом двигателе. Сам процесс диагностики осуществляется с применением осциллографа, поскольку такое оборудование позволяет получить самый точный результат.

Если нормированный параметр напряжения отличается от полученного в ходе диагностике, то зонд подлежит замене. Значение напряжения должно составлять не менее 10.5 В при включенном зажигании. При пониженном напряжении необходимо произвести диагностику качества подключения датчика и разъемов, кроме того, следует убедиться в том, что сам аккумулятор не разряжен.

Также следует проверить и сопротивление девайса, для этого надо будет отключить разъем. В идеале значение сопротивления должно варьироваться в районе 2-14 Ом, однако данный показатель зависит от конкретного девайса (автор видео о самостоятельной диагностике — канал v_i_t_a_l_y).

Очистка

Если зонд выходит из строя, то, как правило, он подлежит замене, но в некоторых случаях от проблемы можно избавиться путем очистки девайса. Перед тем, как почистить, необходимо отключить лямбда-зонд и демонтировать, процедура очистки актуальна в том случае, если под защитным колпачком девайса имеются отложения.

Итак, как выполнить прочистку своими руками:

1. От регулятора нужно отключить питание.
2. Используя съемник, контроллер извлекается из посадочного места. Если съемника нет, демонтируйте девайс руками.
3. Непосредственно сама процедура очистки с помощью ортофосфорной кислоты. Сам девайс следует поместить в емкость с кислотой примерно на 10-20 минут. За это время кислота должна успеть удалить все отложения и окисления, не нарушив целостность электродов. Для большей эффективности очистки можно демонтировать защитный колпачок, которые необходимо демонтировать на токарном станке.
4. Когда процедура очистки будет завершена, регулятор надо будет промыть водой, а также просушить.

Если после выполненных действий работоспособность регулятора не удалось восстановить, девайс подлежит замене. Меняя контроллер, убедитесь в том, что разъемы на заменяемых девайсах одинаковые.

 Загрузка …

Видео «Замена лямбды в автомобиле Hyundai Accent своими руками»

В ролике ниже представлена подробная инструкция по самостоятельной замене кислородного контроллера в автомобиле Hyundai Accent (автор видео — канал oasex).

avtoklema.com

Кислородные датчики

Часто задаваемые вопросы о кислородных датчиках.

Купить кислородный датчик можно в нашем интернет-магазине

Какие функции выполняет кислородный датчик?
Датчик кислорода определяет содержание кислорода в выхлопных газах и передаёт эту информацию блоку управления двигателем (компьютеру), который, в свою очередь, регулирует состав топливо/воздушной смеси. Кислородные датчики также называют лямбда-датчиком.  Лямбдой называют отношение реального количества воздуха к необходимому количеству воздуха. Если лямбда равна единице то состав топливо/воздушной смеси оптимален и составляет 1/14,7, если лямбда больше единицы – смесь бедная (много кислорода, мало топлива), если меньше единицы – смесь богатая (мало кислорода, много топлива).  Слишком большое количество кислорода в выхлопных газах говорит о бедности смеси (малом содержании топлива), что приводит к снижению мощности двигателя и пропускам в зажигании (двигатель “троит”). Слишком малое количество кислорода, свидетельствует о переобогащенной смеси (большом количестве топлива), что приводит к повышенному расходу топлива и повышению токсичности выхлопных газов.

Почему ломается кислородный датчик?
Воздействие высокой температуры, давления, вибрации и различных химических соединений на кислородный датчик приводят к постепенному выходу его из строя. После его поломки наблюдается повышенный расход топлива, снижение мощности двигателя, повышение токсичности выхлопных газов. Именно поэтому проверка работоспособности и при необходимости замена кислородного датчика является важным элементом технического обслуживании автомобиля.

Где расположен кислородный датчик?
Кислородный датчик определяет количество кислорода в выхлопных газах и располагается в выхлопной трубе. Практически все автомобили с бензиновым двигателем, выпущенные после 1986 года имеют как минимум один кислородный датчик. Большинство современных автомобилей имеют как минимум два кислородных датчика, один из которых расположен, как правило, после катализатора. Сигнал с посткаталитического (нижнего) кислородного датчика позволяет оценивать качество работы катализатора. Точное расположение кислородного датчика на конкретном автомобиле указывается в техническом руководстве к данному автомобилю.

Почему следует заменить неисправный кислородный датчик?

Замена неисправного кислородного датчика на новый датчик позволяет экономить топливо, улучшить динамику автомобиля, уменьшить токсичность выхлопных газов, является профилактикой преждевременного выхода из строя дорогостоящего катализатора.

Когда кислородный датчик нужно заменить?
Существуют рекомендованные интервалы замены кислородных датчиков, однако межсменные интервалы являются не единственными  критериями замены датчиков кислорода. Если имеются признаки повышенного расхода топлива, ухудшение динамики или экологических характеристик работы двигателя необходимо проверит работоспособность кислородного датчика. Следует учитывать, что кислородный датчик изнашивается постепенно, зачастую незаметно для хозяина автомобиля. Кислородные датчики с одним или двумя проводами при эксплуатации автомобиля в Европе или США требуют замены при пробеге в 50000-80000 км. 3- и 4-проводные датчики требуют замены после 100000 км пробега.

Виды кислородных датчиков.

Существует несколько классификаций автомобильных кислородных датчиков:
1. По количеству проводов: 1-,2-,3-,4-,5-,6-контактные датчики.
2. По дизайну сенсорного элемента: “пальчиковые” и пластинчатые
3. По способу крепления в выхлопную трубу: резьбовые и фланцевые.
4. По ширине измерений лямбды: узкополосные (детектируют лямбду при величине >1) и широкополосные (детектируют лямбду от 0,7 до 1.6).

Принцип работы кислородного датчика.
Принцип работы кислородного датчика – электрохимический. Большинство кислородных датчиков изготавливаются на основе оксида циркония ZnO2 (окислитель) и платины (катализатор химической реакции окислении/восстановления). При работе двигателя выделяются раскалённые выхлопные газы, имеющие сложный химический состав. Основными составляющими их являются азот N2, углекислый газ CO2, кислород O2 и вода h3O. Однако в выхлопных газах содержаться и недоокисленные продукты горения топлива — CO  и CH. Именно с недоокисленными продуктами вступает в реакцию окисления/восстановления оксид циркония кислородного датчика. Непременными условиями протекания этих химических реакций является высокая температура (360 градусов Цельсия) и присутствие катализатора (платина). При восстановлении двуокиси циркония ZnO2 в окись циркония ZnO возникает электрический ток, который детектируется на контактах кислородного датчика. Так как окись циркония ZnO, является недоокисленным продуктом, она постоянно стремится окислится в двуокись циркония ZnO2, поэтому при работе двигателя на поверхности кислородного датчика происходит постоянное чередования процессов окисления и восстановления, что детектируется как волнообразное изменение напряжения на контактах кислородного датчика. Напряжение генерируемое кислородным датчиком колеблется на уровне от 100 mV (бедная смесь) до 900 mV (богатая смесь). При оптимальном соотношении топливо/воздушной смеси датчик генерирует напряжение порядка 465 mV.

Количество проводов, которые имеет кислородный датчик, может колебаться от одного до пяти и даже шести. Этот внешний признак отражает особенности внутреннего устройства кислородного датчика.
Одноконтактные датчики – имеют один сигнальный провод, по которому передаются генерируемые датчиком электрические импульсы.
Двухконтактные датчики – имеют один сигнальный провод и один провод “на массу” (дублирует заземление через корпус датчика). Заземляющий провод позволяет более точно оценивать показания сигнального провода блоком управления двигателем.
Трёхконтактные датчики – имеют один сигнальный провод, один провод “на массу” и один провод на нагревательный элемент. Эти датчики характеризуются следующими достоинствами:
1. Короткое время достижения датчиком рабочей температуры (более 350 градусов) вследствие чего снижается количество вредных выбросов при работе холодного двигателя;
2. увеличивается срок службы датчика, так как у нагреваемых датчиков изменение температуры происходит, более плавно, чем у датчиков без нагревательного элемента;
3. датчики, снабжённые нагревательным элементом, имеют менее строгие требования к месторасположению в выхлопной системе, что упрощает их техобслуживание.
Мощность нагревательного элемента в кислородном датчике составляет либо 12Вт, либо 18Вт. Следует учитывать, что установка датчика с неправильно подобранной мощностью нагревательного элемента может привести к перегреву датчика и быстрому выходу его из строя.
Четырёхконтактные датчики – обязательно имеют один сигнальный провод,  один питающий на нагревательный элемент и один заземляющий провод. Функция последнего провода может быть различной и зависит от особенностей устройства системы управления конкретным двигателем. Четвёртый провод может быть либо ещё одним заземляющим (в случаях, когда заземление через корпус датчика не предусмотрено), либо питающим проводом для второго нагревательного элемента. Следует учитывать, что при ошибочной установки датчика с заземлением на корпус вместо датчика без заземления на корпус или наоборот может привести к тому, что блок управления двигателем не распознает сигналы, поступающие с кислородного датчика.
