Что такое ЭБУ (ECU) в автомобиле





Процесс чип-тюнинга заключается в смене программы управления двигателем в электронном блоке управления(ЭБУ). А что такое ЭБУ, как он устроен и за что отвечает - мы рассмотрим в этой статье.



С 80-х годов для повышения экологичности и экономичности (и ни для чего другого) вместо карбюратора установили систему впрыска и на форсунку повесили "мозги" - электронный блок управления (ЭБУ), или electronic control unit (ECU). Управлял он впрыском, углом опережения зажигания и подачей воздуха. С тех пор прошло достаточно много времени, и на сегодняшний день в автомобиле легко может находиться около 80 блоков управления самыми разными узлами - от подогрева сидений до системы автоматической парковки.













Электронный блок управления - это герметично закрытая металлическая (в редких случаях - с пластиковой крышкой) коробка в которую идет пара толстых кабелей. В самом блоке, наиболее важными элементами является микроконтроллер и EPROM (Erasable Programmable Read Only Memory - энергонезависимая память с возможностью перепрограммирования)



Микроконтроллер отвечает за обработку сигналов от датчиков по программе, содержащейся в EPROM. В памяти блока находятся так называемые Калибровки - таблицы со значениями по конкретному узлу "что показывает датчик"->"что нужно передать(открыть/закрыть/увеличить/уменьшить)". Как пример - "Если датчик детонации показывает такое-то значение - изменить угол опережения зажигания на такую-то величину".

Програма в EPROM отвечает за использование калибровок и за их обновление. Многие величины не могут быть заложены в память и всегда выдавать эталонный результат - тот же УОЗ будет разным при разном зазоре электрода на свече, поэтому значения постоянно обновляются. Это назвается самообучение блока.



В зависимости от предназначения блоки управления имеют разделение по видам.



ECM(Engine Control Module) - модуль, отвечающий за работу двигателя. Ранее его называли ECU - Engine Control Unit, и EMS (Engine management system).

Формирование топливной смеси, время впрыска, зажигание, контроль скорости вращения валов - это его область ответственности. И да, чип-тюнинг мотора затрагивает именно его. Изменения вносятся в значения калибровок и в управляющую программу EPROM, благодаря чему получается исправить некоторые ошибки и недочеты производителя, увеличить мощность и крутящий момент (в основном за счет более точной топливной корректировки из-за исключения работы с 92-м октаном), отключить некоторые экологические функции. Основные датчики, работающие на этот блок - датчик массового расхода воздуха(ДМРВ), датчик положения дроссельной заслонки (ДПДЗ) и датчик положения коленчатого вала (ДПКВ) и еще несколько десятков датчиков напрямую или косвенно влияющие на работу двигателя. Например, датчик неровной дороги помогает отличить электронному мозгу детонацию двигателя от вибрации при езде по колдобинам.





EBCM(Electronic Brake control module) - электронный блок контроля тормозной системы. Система ABS - Anti-block system управляется именно им. На входе в этот блок подаются значения нажатия педали тормоза, скорость автомобиля, скорость вращения каждого колеса и положение ключа зажигания. Кстати, на большинстве автомобилей именно эта система используется для анализа накачанности колес. По скорости вращения колеса можно определить его радиус, сравнить с эталонным и в случае значительного отклонения от нормы - зажечь лампочку на приборке.



PCM (Powertrain control module) - модуль управления силовой установкой, или передачи крутящего момента на колеса. Отвечает за коробку передач, круиз-контроль, режим овердрайва (переключение на повышенную передачу для повышения экономичности при езде по трассе) и выполняет другие функции по обеспечению корректной работы этого узла.



VCM(Vehicle control module) - модуль контроля автомобиля. Отвечает за безопасность - EPS, ACC, ESC и подушки безопасности. Расположен, как правило в середине салона, подальше от источников опасности.



BCM(Body control module) - управление сиденьями, стеклоочистителями, стеклоподъемниками, люками в крыше и самими крышами (у кабриолетов)



Самый интересный для чип-тюнинга блок - управления двигателем. Хотя и блок управления коробкой (PCM) тоже вызывает множество вопросов и пожеланий...хотя на самом деле всего один - можно ли сделать так, чтобы автомат перестал "тупить" и не в ущерб надёжности? В большинстве случаев - нельзя. В редких случаях - можно.

Электронный мозг имеет свои органы восприятия - датчики. Ориентируясь на их показания он принимает решения. Некоторые используют эту возможность для обмана электромозга в своих целях - например, включив в цепь между ЭБУ и датчиком "хитрый" приборчик можно добиться от ЭБУ нужной реакции. Такой подход был весьма оправдан на раннем этапе использования ЭБУ, когда программы были простыми. Подать неверный сигнал, например, с второй лямбды о том, что "катализатор по-прежнему на месте, а вовсе даже не удалён" было простым и дешевым решением. Но сейчас блоки стали гораздо умнее, программы на много порядков усложнились и теперь одновременно анализируется несколько десятков показаний датчиков, строятся тренды и проверяются отклонения. Обмануть мозги внося исправленные данные в один единственный датчик уже невозможно.



Всевозможных датчиков, передающих информацию в электромозг автомобиля очень и очень много. Обо всех рассказывать долго, да и в рамках нашей общеобразовательной статьи не нужно. Но о самых главных - мы расскажем.



MAT Sensor (Manifold Air temperature) - датчик температуры воздуха впускного коллектора.





CTS Sensor (Coolant Temperature Sensor) - датчик температуры охлаждающей жидкости

.



CPS Sensor (Camshaft/Crankshaft Position) датчик положения распредвала или коленвала.



KS (Knock Sensor) - датчик детонации

.



HO2S (Heated Oxygen Sensor) - датчик кислорода, или лямбда. Обычно их два - первый датчик находится после выпускного коллектора и анализирует количество кислорода в сгоревшей смеси. На основании показаний этого датчика ЭБУ корректирует топливную смесь. Второй датчик кислорода стоит после катализатора и оценивает эффективность его (катализатора) работы. Вторую лямбду пытаются обмануть при помощи всевозможных "обманок" и именно её отключают программисты-чиптюнеры. Если интересно что лучше - обманка или программное отключение катализатора, то советуем почитать этот материал)





TPS (Throttle Position Sensor) - ДПДЗ - датчик положения дроссельной заслонки



VSS (Vehicle Speed Sensor) - датчик скорости.



MAP Sensor (Manifold Absolute Pressure)

- ДАД - датчик абсолютного давления.



MAF Sensor (Mass Air Flow) - ДМРВ - датчик массового расхода воздуха.



nstuning.ru

Ответы@Mail.Ru: Что такое ECU?

Engine Control Unit

Чип-тюнинг (chip tuning) – невероятно дорогое удовольствие. Блок управления двигателем (он же ECU – Engine Control Unit) не знает, что такое "газ в пол", адреналин в крови, драйв и эйфория от него. Ему плевать на ваши желания. Он работает по картам – впрыска, зажигания, наддува. Карты – это, по сути, многослойные таблицы, по которым процессор в зависимости от поступающих с десятков датчиков сигналов генерирует управляющие импульсы, передаваемые затем на свечи зажигания, форсунки, электромагнитные клапаны… И если вы хотите от ECU большего, придется "рассказать" ему об этом, разработав собственные карты управления. Процесс это кропотливый, требующий времени, денег и оборудования. Автогиганты тратят огромные деньги на разработку собственных программ, по которым и работают стоковые двигатели. Любая ошибка (например "нолик" вместо "единички" в двоичном коде программы) приводит к весьма осязаемым последствиям в виде прогоревших поршней, "умерших" от перегрева лямбда-зондов и "запоротых" двигателей. Все это – деньги, деньги и еще раз деньги.

Самые "умные и продвинутые" ECU вполне способны "опознать" попытку увеличить давление наддува простыми и доступными методами. Особенно сложно обмануть контроллеры от Audi. Как они узнают, что попали в руки к "тюнингаторам"? Примерно так.

ECU по положению датчика оборотов коленвала и сигналам от электронного акселератора и зажигания выдает (в соответствии с картами впрыска) сигналы исполнительным механизмам, преобразуемые в импульсы, которые заставляют свечи искрить, а форсунки – впрыскивать топливо. Такие же команды получает и соленоид вэйст-гейта, управляющий турбиной. В следующем такте (имеется в виду такт работы не двигателя, а микроконтроллера) ECU сравнивает сигнал с датчика давления на впуске с тем значением давления, которое, по "его мнению", должно было быть, работай мотор без постороннего вмешательства. Слишком большая "дельта" расценивается как неисправность, за чем незамедлительно следует перевод двигателя в "обходной" режим: обогащение смеси, снижение наддува… И заряженный мотор начинает ехать хуже стокового.

Одно расстройство.

otvet.mail.ru

Ecu что это такое — Что такое ECU? — 22 ответа



Ecu это

В разделе Авто, Мото на вопрос Что такое ECU? заданный автором Razor лучший ответ это Engine Control Unit
Чип-тюнинг (chip tuning) – невероятно дорогое удовольствие. Блок управления двигателем (он же ECU – Engine Control Unit) не знает, что такое "газ в пол", адреналин в крови, драйв и эйфория от него. Ему плевать на ваши желания. Он работает по картам – впрыска, зажигания, наддува. Карты – это, по сути, многослойные таблицы, по которым процессор в зависимости от поступающих с десятков датчиков сигналов генерирует управляющие импульсы, передаваемые затем на свечи зажигания, форсунки, электромагнитные клапаны… И если вы хотите от ECU большего, придется "рассказать" ему об этом, разработав собственные карты управления. Процесс это кропотливый, требующий времени, денег и оборудования. Автогиганты тратят огромные деньги на разработку собственных программ, по которым и работают стоковые двигатели. Любая ошибка (например "нолик" вместо "единички" в двоичном коде программы) приводит к весьма осязаемым последствиям в виде прогоревших поршней, "умерших" от перегрева лямбда-зондов и "запоротых" двигателей. Все это – деньги, деньги и еще раз деньги.

Самые "умные и продвинутые" ECU вполне способны "опознать" попытку увеличить давление наддува простыми и доступными методами. Особенно сложно обмануть контроллеры от Audi. Как они узнают, что попали в руки к "тюнингаторам"? Примерно так.
ECU по положению датчика оборотов коленвала и сигналам от электронного акселератора и зажигания выдает (в соответствии с картами впрыска) сигналы исполнительным механизмам, преобразуемые в импульсы, которые заставляют свечи искрить, а форсунки – впрыскивать топливо. Такие же команды получает и соленоид вэйст-гейта, управляющий турбиной. В следующем такте (имеется в виду такт работы не двигателя, а микроконтроллера) ECU сравнивает сигнал с датчика давления на впуске с тем значением давления, которое, по "его мнению", должно было быть, работай мотор без постороннего вмешательства. Слишком большая "дельта" расценивается как неисправность, за чем незамедлительно следует перевод двигателя в "обходной" режим: обогащение смеси, снижение наддува… И заряженный мотор начинает ехать хуже стокового.
Одно расстройство.

Ответ от 22 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Что такое ECU?

Ответ от Просить[гуру]
Мозг
Electronic Control Unit - электронный блок управления ДВС

Ответ от Пользователь удален[новичек]
Electronic Control Unit

Ответ от Европеоидный[гуру]
1) ( Electronic Control Unit) электронное управляющее устройство
2) ( Embedded Control Unit) встроенное устройство управления

Ответ от Просолить[гуру]
ЭБУ. (Электронный блок управления)
Тобишь мозги автомобиля.

Ответ от Алексей Кузнецов[гуру]
Блин опять опоздал NB мастер правильный ответ (Блок управления двигателем) уже месяц на свою экзотику ищу нету !!

Ответ от Елена Стрелкова[новичек]
Система управления двигателем. ECU - блок управления.
Как и все остальные электронные системы автомобиля, состоит из датчиков, блока управления и исполнительных механизмов. Датчики измеряют текущие физические и химические величины и преобразуют их в электрический сигнал, который передают блоку управления. Блок управления, получая сигналы от датчиков, по заложенной программе формирует управляющие сигналы для исполнительных механизмов.


Ответ от 2 ответа[гуру]

Привет! Вот еще темы с нужными ответами:

ECU на Википедии
Посмотрите статью на википедии про ECU

Hyundai Equus на Википедии
Посмотрите статью на википедии про Hyundai Equus

Электронный блок управления на Википедии
Посмотрите статью на википедии про Электронный блок управления



Ответить на вопрос:

22oa.ru

Как открыть ECU файлы - Файлы с расширением ECU

Что обозначает расширение ECU?

автор: Jay Geater, главный писатель по вопросам технологий

Вам кто-то послал по электронной почте файл ECU, и вы не знаете, как его открыть? Может быть, вы нашли файл ECU на вашем компьютере и вас заинтересовало, что это за файл? Windows может сказать вам, что вы не можете открыть его, или, в худшем случае, вы можете столкнуться с соответствующим сообщением об ошибке, связанным с файлом ECU.

До того, как вы сможете открыть файл ECU, вам необходимо выяснить, к какому виду файла относится расширения файла ECU.

Tip: Incorrect ECU file association errors can be a symptom of other underlying issues within your Windows operating system. These invalid entries can also produce associated symptoms such as slow Windows startups, computer freezes, and other PC performance issues. Therefore, it highly recommended that you scan your Windows registry for invalid file associations and other issues related to a fragmented registry.

Ответ:

Файлы ECU имеют Uncommon Files, который преимущественно ассоциирован с Binary Data.

Иные типы файлов также могут использовать расширение файла ECU. Если вам известны любые другие форматы файлов, использующие расширение файла ECU, пожалуйста, свяжитесь с нами, чтобы мы смогли соответствующим образом обновить нашу информацию.


Как открыть ваш файл ECU:

Самый быстрый и легкий способ открыть свой файл ECU — это два раза щелкнуть по нему мышью. В данном случае система Windows сама выберет необходимую программу для открытия вашего файла ECU.

В случае, если ваш файл ECU не открывается, весьма вероятно, что на вашем ПК не установлена необходимая прикладная программа для просмотра или редактирования файлов с расширениями ECU.

Если ваш ПК открывает файл ECU, но в неверной программе, вам потребуется изменить настройки ассоциации файлов в вашем реестре Windows. Другими словами, Windows ассоциирует расширения файлов ECU с неверной программой.

We highly recommend scanning your Windows registry for invalid file associations and other related registry issues.


Загрузки программного обеспечения, связанные с расширением файла ECU:

* Некоторые форматы расширений файлов ECU можно открыть только в двоичном формате.

Скачать FileViewPro для открытия ваших файлов ECU прямо сейчас

Установить необязательные продукты - FileViewPro (Solvusoft) | Лицензия | Политика защиты личных сведений | Условия | Удаление



ECU Инструмент анализа файлов™

Вы не уверены, какой тип у файла ECU? Хотите получить точную информацию о файле, его создателе и как его можно открыть?

Теперь можно мгновенно получить всю необходимую информацию о файле ECU!

Революционный ECU Инструмент анализа файлов™ сканирует, анализирует и сообщает подробную информацию о файле ECU. Наш алгоритм (ожидается выдача патента) быстро проанализирует файл и через несколько секунд предоставит подробную информацию в наглядном и легко читаемом формате.†

Уже через несколько секунд вы точно узнаете тип вашего файла ECU, приложение, сопоставленное с файлом, имя создавшего файл пользователя, статус защиты файла и другую полезную информацию.

Чтобы начать бесплатный анализ файла, просто перетащите ваш файл ECU внутрь пунктирной линии ниже или нажмите «Просмотреть мой компьютер» и выберите файл. Отчет об анализе файла ECU будет показан внизу, прямо в окне браузера.

Ваш файл анализируется... пожалуйста подождите.

Имя файла:

Размер файла:

Прервать


† Инструмент анализа файлов ECU использует компоненты стороннего программного обеспечения. Нажмите здесь, чтобы прочитать правовую оговорку.


Установить необязательные продукты - FileViewPro (Solvusoft) | Лицензия | Политика защиты личных сведений | Условия | Удаление


Об авторе: Джей Гитер (Jay Geater) является президентом и генеральным директором корпорации Solvusoft — глобальной компании, занимающейся программным обеспечением и уделяющей основное внимание новаторским сервисным программам. Он всю жизнь страстно увлекался компьютерами и любит все, связанное с компьютерами, программным обеспечением и новыми технологиями.



www.solvusoft.com

ЭБУ (ECU) блок управления двигателем

Основным элементом всей системы управления двигателем является Engine Control Unit или блок управления двигателем. Это устройство принимает информацию от большого количества разнообразных датчиков, затем обрабатывает поступающие сигналы по определенному алгоритму и на основе полученных данных формирует управляющее воздействие, которое и передает на управляющие органы необходимых систем. Такая система управления двигателем позволяет существенно улучшить качество его работы путем оптимизации основных его параметров: мощности, токсичности выхлопа, крутящего момента и т. д.

Блок управления состоит из двух основных элементов – аппаратного и программного обеспечения. В состав аппаратного обеспечения входит несколько электронных компонентов и наиболее важным из них является микропроцессор. Датчик отправляет сигнал аналогового типа, обычно в виде изменения напряжения, который аналого-цифровой преобразователь преобразовывает в вполне понятный микропроцессору цифровой сигнал. После обработки этого сигнала блок управления выдает управляющее воздействие в цифровом формате, которое цифро-аналоговый преобразователь преобразует в аналоговый сигнал.

Программное обеспечение блока управления представлено двумя вычислительными модулями, один из них функциональный, а второй контрольный. Первый модуль после получения и обработки сигнала, должен принять адекватное решение и сформировав управляющее воздействие отправить его исполнителю. Контролирующий модуль осуществляет функцию контроля сигналов на выходе и если есть такая необходимость, корректирует их.

При этом любой современный блок управления – это программируемое электронное устройство, а это означает, что пользователь может сам его перепрограммировать. Такая необходимость назревает в случае конструкционных изменений двигателя, например, после установки турбокомпрессора или интеркулера, а также после установки газового оборудования и т. п.

Блок управления выполняет ряд задач, среди которых такие как:

•    Управление зажиганием;
•    Контроль работы топливной системы, в том числе управление впрыском, контроль положений дроссельной заслонки;
•    Изменение состава выхлопных газов;
•    Управление системой отвечающей за улавливание испарений бензина;
•    Корректировка работы системы рециркуляции газов;
•    Управление работой системы охлаждения, в частности регулирование температуры ОЖ;
•    Управление газораспределением.

  • < Назад
  • Вперёд >

autosteam.ru

Mitsubishi: Блок Управления

Цель данной статьи -  помочь начинающим авто-ремонтникам, имеющим навыки ремонта радиоэлектронной аппаратуры.  Пишу простым языком, специализированные термины постараюсь не использовать, если чего не так – прошу извинить.

На истину в последней инстанции тоже не претендую – но всё написанное проделывал лично.

Итак...

Если есть подозрение, что ECU в автомобиле не исправен или не работает должным образом.

Для начала разберёмся, что вообще такое ECU - Electronic Control Unit или "Блок  Электронного Управления".

Это электронное устройство, работающее по заданной программе, использующее определённые входные сигналы (датчиков) для формирования определённых выходных сигналов управления исполнительными устройствами (форсунки, электромагнитные клапана, катушки зажигания и т.д.).

Если ECU не формирует какую либо выходную команду на исполнительное устройство, при наличии и соответствии напряжения питания и наличии входных сигналов, то логично  предположить что это внутренняя неисправность ECU .

 Признаки неисправности ECU:

1. Не устанавливается связь со сканером или параметры не корректны.
2.Не зажигается  лампа Check Engine после включения зажигания.
3.ECU  фиксирует ошибку при исправности элемента, его цепи и условий работы в ней указанного.
4.Ошибок нет, но двигатель работает некорректно (переобагащённая смесь, детонация, нет опережения зажигания и т.п.).

Неисправности ECU делятся на программные и аппаратные.

В этой статье мы поговорим о методах проверки и ремонта ECU автомобилей Mitsubishi начала 90-х годов выпуска.

Проверка блока на автомобиле, как правило, затруднений не вызывает, проверяется наличие питающих напряжение, надёжность «минусов», правильность входящих сигналов и согласно им выходящих управляющих.

Возьмем, к примеру, реальную ситуацию - автомобиль Mitsubishi Galant 1991 года выпуска, двигатель 2,0л 4G63 8 клапанный. Двигатель не запускается, на панели приборов не загорается лампа «CHECK» при включении зажигания.

В большинстве случаем проверку и ремонт блока я осуществляю «на столе», поэтому и опишу последовательность всех действий исходя из этого.



1.Визуальный осмотр.

Вскрытый блок внимательно осматривается на наличие механических повреждений, деталей со следами сильного перегрева, почернения платы, сгоревших токопроводящих дорожек, вздутие корпусов микросхем   и т.д.

Не раз обсуждалась и многим известна причина наиболее частого отказа блока по причине потёкших конденсаторов в цепях питания. Поэтому сразу обращаем внимание на конденсаторы, наличие под ними вытекшего электролита и повреждения платы под ними. Хотя если конденсаторы стоят ещё заводские, то их в любом случае лучше  заменить.

Вот живой пример – внешне всё красиво…

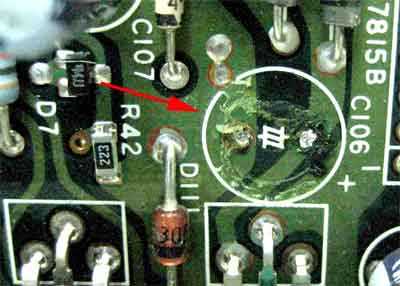

А если отпаять конденсаторы мы увидим вот такую картину:

Я использую 47мкФ*50-63В и 100мкФ*50-63В соответственно. Внимание - температурный диапазон рекомендую 105 градусов!

Замена конденсаторов тоже имеет свои особенности, как правило, под конденсатором уже имеется повреждения лака и краски на плате. В более тяжёлых случаях сгнивает сквозная металлизация между слоями платы, отгнивают дорожки.

Поэтому перед впаиванием нового конденсатора плату в этом месте нужно хорошенько отмыть ацетоном или растворителем, зачистить дорожки и места пайки до меди, и облудить.



Конденсатор вставить и пропаять надёжно с обеих сторон как показано на





Особое внимание следует обратить на конденсатор 47мкФ  стоящий возле радиатора и зелёный транзистор (на радиаторе). Транзистор выполняет роль стабилизатора внутреннего питания 5в. От его исправности и правильной работы зависит работа цифровой части блока. Вследствие  повреждения участка платы под этим конденсатором зачастую ведёт к повышению питающего напряжения +5в до 12в, что для питания цифровой части (5в +- 5%)  мягко говоря «убийственно».

В таком случае, повреждённые дорожки восстанавливаются, плата хорошо отмывается ацетоном или растворителем, заменяются конденсаторы и только после этого можно переходить к включению и проверке блока. Во многих случаях проверка покажет работоспособность блока после вышеописанных мероприятий.

2. Подключение и проверка ECU.



Для проверки блока достаточно подать питание на выводы как показано на фото:









Источник питания должен быть стабилизирован  и выдавать минимум 0,5А при напряжении 12в.

Ток потребления исправного блока при таком подключении 160-210 мА.

Промеряем напряжения в указанных точках платы.  Разные модификаций блоков будут отличаться расположением компонентов, но смысл от этого не теряется, конденсаторы в цепях питания 5в и 12в присутствуют в любом типе блоков.

Вольтметр использовать желательно цифровой, отклонения питающего напряжения +5В не должно выходить за пределы 4,9-5,1В.







О работе блока нам многое расскажет керамическая сборка MA7815(может стоять аналог с другой маркировкой). Она выполняет  функции формирователя опорного напряжения стабилизатора 5в, команды RESET для процессора и сторожевой таймер (Vatchdog timer).

Осциллограмма рабочего блока:





3 канал -11 pin сборки Reset ,около 5в.

6 канал – 7 pin

8 канал – 5 pin импульсы сброса таймера от процессора ( подтверждение, что процессор работает и выполняет программу).

Когда процессор неисправен, в варианте блока без внешней памяти, и/или неисправен расширитель портов М60011 и/или микросхема ПЗУ( Eprom )27C128 или 27С256, в варианте с внешней памятью, то на сборке будет наблюдаться вот такая картина…




Импульсов подтверждения работы  процессора нет, и сторожевой таймер циклично перезапускает процессор, о чём и говорят импульсы на 11 ноге керамики (Reset).

Напоследок, если на керамической сборке мы видим порядок, имитируем запуск двигателя:

Становимся щупом осциллографа на 54 pin (выход управления коммутатором)  разъема, на pin 51,52,60,61(форсунки)  подключаем маломощные 12в лампочки (второй вывод лампочек обеденить вместе и подключить к +12в питания блока).

Pin 21 блока кратковременно соединяем с минусом питания, как бы “чиркаем» быстро несколько раз подряд - на осциллографе при этом мы увидим положительный импульс, а на лампочках кратковременную вспышку.

Дальнейшие проверки уже проводим на автомобиле.



3. Непосредственно сам ремонт.

 Наиболее частая проблема и её устранение описана выше.

 При неисправности отдельных выходных каналов управления, при сохранении работоспособности остальных функций подход к проблеме уже индивидуальный в каждом конкретном случае, описывать всё долго и не вижу необходимости, так как эти виды ремонта уже требуют определённой квалификации и опыта у ремонтника.

Если же в блоке не работает процессор (и/или расширитель портов, ПЗУ), то для многих ремонт такого блока становится неразрешимой задачей в виду отсутствия запчастей.


Проблему ещё и усугубляет разнообразие программ управления двигателем (прошивок), в варианте блока без внешней ПЗУ, тогда заменяемый процессор должен иметь ту же «маску», что и родной.





В блоке с внешней ПЗУ это не критично ,процессор можно заменить любым MH6111 с любой маской.

Мой коллега из Латвии Gunars решил эту проблему другим способом.

Была разработана дополнительная плата, на которой размещается расширитель портов (М60011) и ПЗУ с программой работы двигателя.

Эта платка подпаивается на блок, процессор заменяется любым MH6111 ( то что удалось найти в продаже)



Блок с внешней ПЗУ ремонтируется ещё проще - неисправные компоненты просто заменяются. Слабое место этих блоков микросхема (расширитель портов) M60011, при проблемах с питанием из строя она выходит в первую очередь.

Да и срок службы ультрафиолетово-стираемых ПЗУ уже давно исчерпан в наше время, учитывая год выпуска блока и то, что гарантированный ресурс удержания информации у производителей микросхем 10 лет.

Выражаю благодарность за помощь в подготовке данного материала и отработке ремонтной технологии Gunars ([email protected])  и Мельникову Денису  (доработка макета и заказ изготовления печатных плат на завод).

Бочковский Алексей, Казахстан, г. Павлодар
