Чем отличаются гайки для литых и штампованных дисков на ниву – Какой у Нивы размер колесных гаек? Диаметр и шаг

Какой у Нивы размер колесных гаек? Диаметр и шаг

Автомобилист нередко может столкнуться с ситуацией, когда нужно поставить новые гайки Ниву, размер которых по резьбе обозначается как М12х1,25. Казалось бы, задача простейшая. Но колесные гайки в огромной степени отвечают за безопасность водителя и пассажиров, поэтому нельзя их просто выбросить и поставить что попало.

О конструкции крепления колеса

О том, что гайки крепления колеса являются специальным изделием, свидетельствует нестандартная метрическая резьба диаметром 12 мм с шагом 1,25 мм. Стандартные витки того же диаметра имеют другой шаг, 1,75 мм. То есть колесная резьба сделана более мелкой с целью повышения надежности соединения и реализации эффекта «самозатягивания» за счет постоянного вращения. Более крупные витки здесь не подойдут.

Размер заводских гаек подобран таким образом, чтобы при затяжке колесного диска из толстой штампованной стали они полностью заходили на шпильку. При этом на торце элемент снабжен конусом, примыкающим к ответной части на диске. За счет конусовидного примыкания решается 2 задачи:

• самоцентровка отверстия в диске напротив шпильки при равномерном затягивании гаек;
• более надежное сопряжение плоскости колеса со ступицей.

Шпилька, которая несет нагрузку всего крепления, запрессована в ступицу на шлицах с натягом, и выбить ее оттуда подчас очень трудно. Это еще одна причина относиться серьезно к подбору деталей для этого узла. Все гайки, имеющиеся в продаже для Нивы, можно разделить на 2 типа:

1. Открытые, через них шпилька проходит насквозь при закручивании. Такими деталями автомобиль комплектуется на заводе-изготовителе.
2. Закрытые, с глухим отверстием. Устанавливаются на Ниву Шевроле, но размер подходит и на ВАЗ-21213.

Заводские элементы изготавливаются с размером под баллонный ключ 19 мм. Разнообразные детали, встречающиеся в магазинах, могут быть сделаны под ключ 21 мм, а по высоте достигать 30 мм и более. Штатная длина открытой гайки ВАЗ-2121, сделанной из углеродистой стали без покрытия, составляет 17 мм. Новые декоративные детали имеют никелированное покрытие и различную форму выступающего оголовка.

Зачем менять крепление?

Существует несколько причин, по которым владельцы автомобиля Нива меняют колесные гайки на новые:

• старые износились, у них облизаны грани либо сорвана резьба;
• на машину необходимо поставить литые колесные диски, и штатное крепление к ним не подходит;
• владельцу просто хочется украсить колеса своей машины, не прибегая к установке декоративных колпаков из пластика, которые постоянно теряются.

Старые гайки, изношенные или поврежденные механически, действительно подлежат замене, особенно когда у них негодная резьба или отсутствуют грани. Такую деталь затруднительно затянуть с моментом 10-11 кгс/м для надежного закрепления колеса. Лучше поставить новый комплект, 1-2 крепления менять бессмысленно. Главное, чтобы резьбовая часть шпильки оставалась в норме.

Литые диски хоть и толще стальных штампованных, но теоретически их можно прикрутить заводскими гайками. Другое дело, что подобные детали испортят весь внешний вид новых дисков, так что в такой ситуации лучше поставить элементы, гармонирующие с колесом. Есть и другой момент: в некоторых моделях литых дисков сделаны выборки в виде полусферы, а не конуса. Тогда штатный крепеж точно не подойдет, необходимо приобрести гайки со сферическим торцом, стыкующиеся с ответной частью обода.

Кроме улучшения внешнего вида автомобиля, существует еще одна причина, заставляющая менять 1 гайку из 5 на специальную, крутящуюся только эксклюзивным ключом. Причина кроется в высокой стоимости автомобильной резины и хранении самой машины под открытым небом во дворе, как это часто случается в городах. Чтобы шины банально не украли ночью, на машину ставится 1 хитрая гайка-секретка.

Плюсы и минусы секретного крепежа

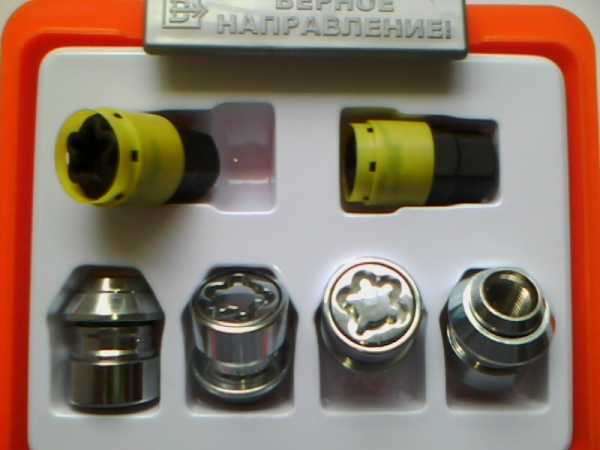

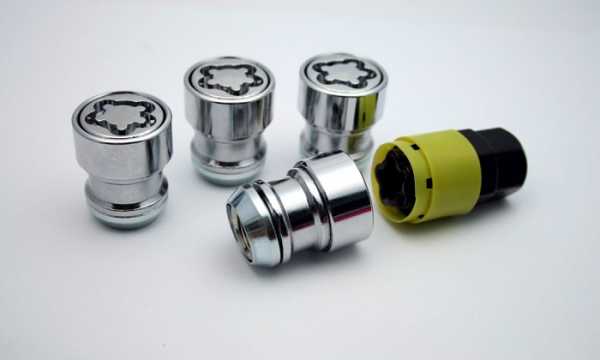

Чтобы вашу Шевроле Ниву не «разули» на следующую ночь после установки новой резины, на каждое колесо рекомендуется поставить по 1 секретной гайке. Как бы ни развивались новые технологии, но более надежных средств от кражи скатов пока не придумали. Отсюда первый и главный плюс секретки: такой крепеж поможет сберечь от воров куда более дорогое имущество, чем стоит сам.

Современные секретки не ровня первым, появившимся в далекие советские времена. Они совершеннее конструктивно и отличаются эстетичностью, что немаловажно. Деталь представляет собой удлиненную гайку с переходником под индивидуальный ключ. Если к ней подобрать декоративный крепеж закрытого типа такой же длины, то колесо в целом будет выглядеть вполне эстетично.

Секретное крепление очень полезно для запасного колеса Шевроле Нивы, прикрученного к кронштейну на задней двери обычными гайками, а потому самого уязвимого для воров. Для откручивания секреток изготавливаются такие разновидности ключей:

• в виде эксцентрика, где 2 цилиндра смещены друг относительно друга, как в старых гаражных замках;
• профиль из 2-3 отверстий разной глубины и диаметра;
• фигурные ключи, чья конструкция напоминает многоугольник неправильной формы;
• комбинированные, где присутствуют фигурные элементы с разными отверстиями.

Чтобы за гайку нельзя было ухватиться газовым ключом и другими подобными инструментами, секретка сверху оборудована вращающейся втулкой (обечайкой), а место под ключ находится в углублении. В дешевых изделиях и подделках обечайка может отсутствовать, поэтому такие гайки покупать нельзя. Недостатки у секреток такие:

• слабоват момент затяжки, поэтому остальные гайки должны держать надежно;
• любой хитрый крепеж можно открутить, если у вора будет для этого время и возможность;
• необходимость всегда иметь с собой ключ и не забывать ни при каких обстоятельствах.

Последний недостаток — настоящий бич забывчивых водителей. При проколе ската выходов 2: ехать за ключом либо вызывать эвакуатор, иначе колесо не снять.

korchim.ru

Какие бывают гайки, болты, шпильки и секретки для колёс (фото) — DRIVE2

стандартный болт — с прижимным конусом

болт с конусом-эксцентриком (для адаптации дисков 4х100 к ступице 4х98 или подобных задач (4х100 — 4х98, 5х114.3 — 5х112, 5х114.3 — 5х115))

гайка с внутренней звездой (для дисков с узкими колодцами)

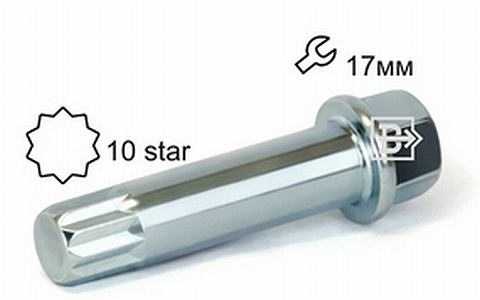

ключ для гаек, что выше

стандартные гайки под конус для большинства автомобилей

гайки с прижимной сферой и пластмассовым кольцом для колпаков (для Хонды)

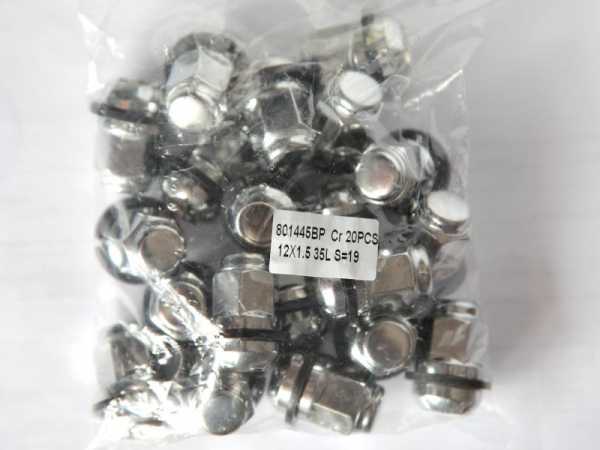

заводская упаковка с гайками — 20 штук

гайки для дисков Форд с вращающимся конусом

стандартная гайка для штампованных дисков

гайка под ключ 21, без буртика над конусом. Применяется на корейских авто

стандартная гайка с нержавеющим колпачком

гайка с плоской шайбой, форд транзит, мерседес спринтер

цветная гайка (красная)

Zoom

гайки с прессшайбой (тойота, ниссан, инфинити, митсубиси, ягуар)

Гайки для Ленд Ровер оригинал

секретные болты с внутренней звездой. Самой лучшей фирмы Фарад

Секретные гайки для Форд

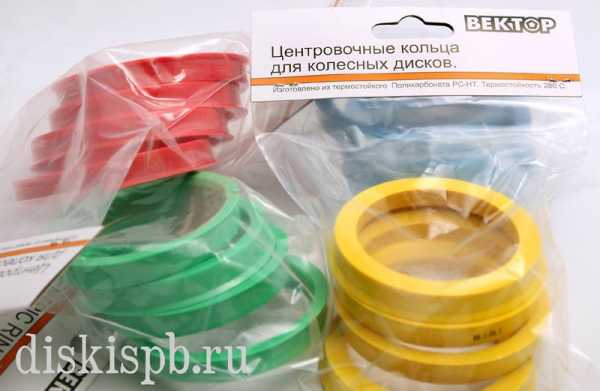

проставочные кольца для дисков

шпильки колёсные удлиненные для дисков с проставками

www.drive2.com

Какие размеры колес ставить на Ниву, рекомендуемые и подходящие

Renumax — уникальное средство для удаления царапин! Не тратьте деньги на перекраску! Теперь вы сами сможете всего за 5 секунд убрать любую царапину с кузова автомобиля.

Революционный продукт от японской компании Wilsson Silane Guard – инновационное водоотталкивающее покрытие, придающее кузову автомобиля сияющий блеск до 1 года.

Большой популярностью пользуется у автолюбителей России российский внедорожник Нива. Все модели этой машины постоянно экспортируются за рубеж. Ее положительные качества уже давно оценили европейские страны.

Машины комплектуются на заводе самыми разными колесами и дисками. К каждой модели можно подобрать нужный размер в зависимости от условий эксплуатации.

Нива 2121

Стандартным размером колеса считается R16. Вылет обода не превышает 58 миллиметров. На автомобиль можно также устанавливать и другие модели, отличающиеся меньшим габаритом – R15. Они очень востребованы в гористых районах. Резина характеризуется большой толщиной, поэтому не происходит повреждения диска. Покрышки отлично амортизируют, когда машина двигается по большим выбоинам или ямам.

На Ниву 2121 можно устанавливать диски от Нивы Шевроле, причем без проведения дополнительных работ. Можно также устанавливать колеса с высоким профилем, размером 215 R15. Вылет покрышки не должен превышать 40 миллиметров.

Можно устанавливать колеса большого радиуса, но чтобы не было касания подкрылков, необходимо правильно подобрать размер диска и покрышки. Обычно такие работы выполняются при тюнинговых операциях.

Нива Урбан 2121

Новая модель, выпускаемая в нескольких вариантах. Габариты остались неизменными. Точно так же, как и у обычной Нивы, используются колеса R16. Основным считается 185 / 75 / R16.

Для облегчения выбора размера колес для Нивы Урбан приводим сводную таблицу популярных параметров.

Рекомендации по дискам	Рекомендации по шинам
Заводской р-р	Заводской р-р
2205/70R15 Dia98	6J15 5×139.7 ET48
205/75R15 Dia98	6J15 5×139.7 ET40
175/80R16 Dia98	6J15 5×139.7 ET58
185/75R16 Dia98	6.5J16 5×139.7 ET40
205/70R16 Dia98	6J16 5×139.7 ET50
205/70R16	6J16 5×139.7 ET50

Нива 21214

В заводской комплектации автомобиль выпускается с дисками, крепление которых осуществляется пятью болтами.

• Диаметр окружности – 139,7 мм;
• Болты М12х1,25 мм;
• Вылет ЕТ58;
• Диаметр отверстия ступицы – 98,5 мм.

Безусловно, на автомобиль можно устанавливать и другие модели, но только с определенным типоразмером:

Размер	Ширина обода и вылет
175/80 R16	5J, 51/2J – 48-50
195/70 R15	51/2J, 6J, ET 45
205/70 R15	6J, 61/2J, ET 40

Нива Шевроле

Стандартным размером колеса на этот автомобиль считается R15. В основном устанавливают литые диски, завоевавшие большую популярность. Но если машина будет эксплуатироваться в условиях российского бездорожья, будет более перспективным устанавливать колеса большего радиуса – R16-R17.

Надо сказать, что их установка потребует проведения дополнительных работ. Чтобы увеличить размер дорожного просвета, придется выполнить установку специальных проставок. Потребуется также несколько изменить конструкцию ходовой части.

Тип и радиус	Вылет	Ширина	Ступичное отверстие колесного диска, мм	Кол-во крепежных отверстий ступицы	Разболтовка отверстий	Размер колеса
R15 – R17	ЕТ 40 -48	6,0 – 6,5J	98,6	5	139,7	205/75R15 215/65R16

Маркировка колес может иметь несколько буквенных и цифровых обозначений. Для того, чтобы правильно выбрать колесо на Шевроле Ниву, нужно хорошо понимать значение всех указанных на нем параметров. Возьмем, к примеру, маркировку 6,5Jх16Н2 PCD5х139,7 ЕТ48 DIA98,6.

J – тип обода и вид его профиля,

6,5 – его высота,

16Н2 – монтажный диаметр, равный 16 дюймам,

Н2 – кол-во выступов, предупреждающих сползание резины,

PCD – английское обозначение размеров крепления к поверхности ступицы,

5 – количество крепежных отверстий,

139,7 – диаметр их расположения,

ЕТ – показатель вылета диска за плоскость автомобиля,

DIA – параметр центровочного отверстия.

kolesadom.ru

Подойдут ли болты от литья на штамповку?

Внешний вид автомобиля среди прочего зависит и от установленных на него колес. Стильные легкосплавные диски способны преобразить самую простую и невзрачную машину, придав ей оригинальности. Владельцам автомобилей ВАЗ доступно широкое разнообразие колесных дисков:

• штампованные;
• литые;
• легкосплавные.

Под каждый вид приходится покупать подходящие болты для надежной фиксации колеса. Эти крепежные элементы изготавливаются из многочисленных материалов:

• черные металлы;
• сплавы с никелем;
• металлы с добавлением цинка или хрома;
• сплавы с молибденом и др.

Выбирая колесные болты, руководствуйтесь не только их внешним видом и прочностью, но и размерами: длина, тип головки, размер резьбы и шаг.

Совместимость болтов

Владельцев ВАЗ часто интересует, можно ли установить обычные штампованные диски и закрепить их болтами от литых. Мнения автомобилистов на форумах расходятся.

(РЕШЕНО) Параметры стандартных дисков, болтов для дисков, простав.колец.

Одни успешно устанавливают штампованные диски с помощью болтов от литых, а другим приходится покупать новые крепежные элементы.

При попытке закрепить штампованные диски болтами от литых вы скорее всего столкнетесь со сложностями, так как эти крепежные элементы длиннее. Если раньше у вас стояли литые диски, болт вкручивался не так глубоко, как его нужно будет закрутить при установке штампованных. По этой причине резьба в глубине наверняка поражена коррозией, из-за которой усложнится вкручивание болтов. Это единственное, из-за чего вместе со штампованными дисками автомобилисты обычно покупают более короткие болты.

Можно ли установить литые диски на болты от штампованных?

Раньше штатные литые диски на ВАЗ 2108 и «классике» крепили болтами М12*1,25*30,5 S19, а для штампованных использовались следующие болты:

• для «восьмерки» — М12*1,25*23;
• для «классики» — М12*1,25*27.

Когда появилась Приора, заводские литые диски устанавливали при помощи облегченных болтов М12*1,25*27 S17, но и штампованные на автомобилях Калина, Приора и Самара крепились этими же болтам. Таким образом, болты от штампованных дисков для литых могут не подойти из-за недостаточной длины.

При установке новых дисков посчитайте количество витков резьбы при закручивании болта. Их должно быть хотя бы 7-8. В таком случае колеса будут надежно держаться на ступицах.

Болты для кованных дисков ВСМПО

Установить новые кованные диски ВСМПО модели АНТАРЕС на ВАЗ можно с помощью болтов, на которых держатся штатные литые диски ВАЗ. По длине эти крепежные элементы аналогичны, но отличаются формой юбочки. Существуют оригинальные болты для кованых дисков, но даже на штатных крепежах от заводского литья они будут надежно держаться. Многие владельцы ВАЗ подтверждают это на специализированных форумах, но некоторые все же приобретают кованые диски вместе с комплектом новых болтов.

Как выбрать болты и гайки для штампованных дисков

motors4x4.ru

Болты и гайки для литых дисков — DRIVE2

Чтобы закрепить диск к ступице колеса, применяют специальные болты применимые для литых дисков. Применение болтов от штампованных дисков недопустимо. В зависимости от конструкции крепления также могут применяться и гайки для литых дисков, гайки от штампованных дисков также не применимы к использованию с литыми дисками.

Все дело в том, что болты и гайки для литых дисков имеют более развитую сферическую или конусную поверхность контактирующую с диском. Эта особенность крепежа является следствием мягкости металла из которого сделан литой диск и соответственно влечет за собой увеличение площади контакта диск – крепеж.

Большая часть легкосплавных колесных дисков проектируется под использование конических крепежных элементов (угол 60 градусов).

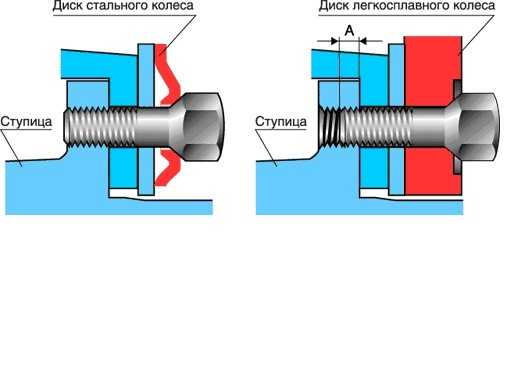

Для легкосплавных дисков, толщина диска больше, чем у стального, поэтому используются более длинные болты.

Также стоит сказать, что в следствии мягкости металла диска необходимо регулярно проверять затяжку болтов и гаек, особенно на новых дисках, когда в контактном пятне диска металл еще не упрочнился за счет усилий нагрузки на колесо и крепления болтов.
При выборе болтов и гаек важно приобрести именно тот крепеж который подходит к вашему диску. В противном случае на месте контакта болт – диск возможны забои, царапины, крошение металла и как следствие вы безвозвратно испортите диск.
Кроме того неплотное прилегание приводит к цикличным ударам по крепежу и самораскручиванию болтов и гаек.

Конический болт (гайка)– это болт (гайка), площадь соприкосновения которого с крепежным отверстием имеет конусную форму, и идеально подходит для крепления легкосплавных дисков.

Гайки крепления литых дисков необходимо подбирать те, которые обязательно имеют аналогичную с диском высоту и резьбу, а также поверхности соприкосновения (у гаек для литых дисков должны быть специальные шайбы, увеличивающие площадь сопряжения). Следите и за тем, чтобы конус гайки совпадал с конусом отверстия.

Цилиндрическая форма крепления (крепежный элемент с плоской пресс-шайбой), также применяется для крепления легкосплавных колесных дисков.

Обычно сферические гайки идут на крепление штампованных (металлических) дисков, а конусные на литые и кованые диски (алюминиевый сплав).
Учитывать при установке запаски и замене штамповки на литье!

Затяжка болтов и гаек на литых дисках

Болты для литых дисков и гайки для литых дисков перед тем как установить в посадочные гнезда, смажьте графитовой смазкой, это необходимо для того чтобы при начале контакта с диском у головки болта или гайки была возможность прокручиваться обеспечивая полное прилегание, а не застопориться за счет начальных сил трения между диском и крепежом.

Также существуют и болты компенсирующие незначительное отклонение размеров крепежа на колесном диске. Более подробно о них в статье «Болты с плавающим конусом (эксцентрики)».

Имея диски со схожими, но незначительно отличающимися размерами PCD ситуацию можно исправить, с помощью болтов с плавающим конусом. Так имеются диски с размером PCD 98 мм, а надо 100, или наоборот, что не принципиально. Эти два миллиметра можно компенсировать за счет плавающего конуса надетого на болт. Зазор между внутренним посадочным диаметра конуса и наружным диаметром болта, будет обеспечивать некое перемещение. Обычно это перемещение оговорено при продаже болтов и обозначается на упаковке как «variation».

При подборе колесного крепежа особенно важно учитывать длину резьбовой части болтов, ввинчиваемой в ступицу, где количество полных ввинченных витков должно составлять не менее шести (10мм), тоже самое относится и к гайкам. Если количество полных витков меньше шести следует заменить болт (шпильку) на более длинный размер.

Подготовлено по материалам и статьям из интернета.

Статья по теме: Какие бывают гайки, болты, шпильки и секретки для колёс (фото)

www.drive2.com

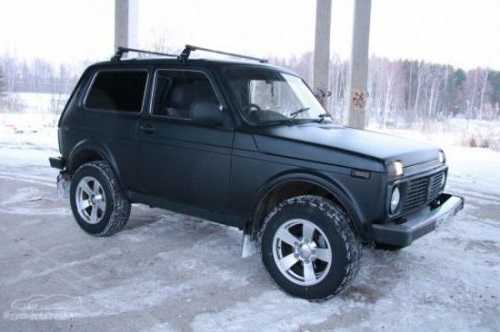

🚘 Литые диски на Ниву: размер и особенности

При выборе дисков на внедорожник ВАЗ 2121, 21214 Нива, следует изначально определится с целью их установки. Некоторые автолюбители любят колесить на своем автомобиле по бездорожью, а некоторые ездят строго в городских условиях, и установка новых дисков на колеса для них – очередной предмет изысканности и роскоши, но никак не практичности.

Выбрав подходящие диски, не стоит спешить с их покупкой. Для начала, обязательно подберите правильные шины под них, для того, чтоб колеса максимально хорошо держали дорогу, и были надежными и практичными. Как это сделать? Ответ вы можете узнать, прочитав данную статью.

Размеры «стандарт»

Перед тем, как выбирать диски и шины на автомобиль ВАЗ 2121 и 21214 Нива, следует внимательно изучить размеры их стандартных, заводских колес. С завода, данный автомобиль выпускался на колесах с формулой: 5J x 16, h3-ET = 58, DIA = 98, PCD = 5 x 139, 7. Соответственно, литые диски на Ниву должны быть такими же самыми, или немного увеличенного/уменьшенного размера, максимально допустимого для данной модели.

Для того, чтоб лучше понимать: о чем идет речь, необходимо знать расшифровку стандартной колесной формулы. Таким образом, вы сможете подобрать диски и шины на ВАЗ 2121 и 21214 Нива, правильно. Расшифровка формулы:

• 5J – данная цифра обозначает, что на данный диск, можно устанавливать шины, размером 5 дюймов. В зависимости от производителя шин, допустимый размер может быть меньше или больше на 1 дюйм. Буква «J», означает, что данный диск имеет только один бортик.
• Цифра 16 – диаметр обода колеса в сборе.
• Н2 – свидетельствует о том, что конструкция колесного обода, предусматривает наличие двух хантов. Хантами называют специальные выступающие кольца, располагающиеся на краю обода. Они служат для того, чтоб шины бескамерного типа, были надежно зафиксированы, особенно при перемещении силы воздействия дорожного покрытия, на рабочую плоскость покрышки. Проще говоря, они фиксируют покрышки при маневрах, и являются обязательными на внедорожных дисках.
• ЕТ – обозначение размера дискового вылета в мм. Конечно, им разрешается брезговать, но только в меньшую сторону, и не более чем на 1 см. Помните, чем меньше размер вылета, тем больше расстояние между колесами Нивы 2121 и 21214.
• DIA – размер диаметра ступицы в миллиметрах.
• PCD – обозначение, указывающее количество отверстий для крепления колеса, и диаметр, на котором они располагаются.

Как упоминалось ранее, на автомобиль Нива 2121 и 21214, допускается установка немного увеличенных или уменьшенных дисков. Так вот, наиболее удачным выбором станут диски от американского прототипа – Шевролет Нива. Они идеально подходят по креплениям, и имеют допустимые размеры:

• 0J х 15 ЕТ = 48 – для штампованных вариантов;
• 5J х 15 ЕТ = 40 – для варианта с литыми образцами.

Подбирать подходящий диаметр ободов, лучше всего после того, как вы определитесь с выбором внедорожной шины.

На что обратить внимание при выборе дисков для бездорожья

Для таких целей использования, подбираются специальные образцы. Их основное условие – ширина, которая будет составлять чуть больше половины ширины шины. Например, для диска, ширина которого составляет 10 см, подойдет покрышка размером 12,5 дюймов.

Такие критерии подбираются с учетом того, что при поездке по бездорожью, воздух с шины будет постепенно стравливаться, при этом увеличивая ширину резины по бокам. Такое воздействие имеет большое значение, так как оно увеличивает контактируемую поверхность колеса, и обеспечивает автомобилю ВАЗ 2121 и 21214 нива, лучшее сцепление с дорогой.

Конечно, ничего не мешает установить внедорожные шины на ободе по уже. Но при этом, ширина резины уменьшиться, и плоскость соприкосновения, соответственно, тоже. Хотя такое изменение также имеет и свои плюсы. Например, при передвижении по твердой грунтовой поверхности, более узкая резина будет держать дорогу лучше, за счет большего выступа протекторов. Но при езде по болоту, или другой подобной почве, они будут проходить хуже, чем обод на широкой резине.

Если же вы решились установить на свой ВАЗ 21214 диски с расплющенной резиной, то обязательно установите на них дополнительные крепления – бэдлоки. Они будут удерживать шины на своих местах, при любых маневрах, торможении, и пробуксовке. Более дешевый вариант фиксации – посадить покрышки на герметик. Но такой способ весьма ненадежный.

Спасибо за подписку!

Какие типы дисков выбрать и от каких производителей

Для внедорожного автомобиля Нива, больше всего подойдут кованные или литые диски. Наиболее популярный вариант для модели 2121 и 21214 – литые диски с автомобилей Сузуки Гранд Витара, Сузуки Джимми, Киа Спортадж, и даже от волги, размером не менее чем 15 дюймов.

Если же говорить о производителях, которые изготавливают диски специально для автомобилей ВАЗ, то лучше всего использовать продукцию фирмы КРАМЗ. Они имеют против-ударную устойчивую конструкцию, и сравнительно небольшой вес, благодаря материалу, из которого их изготавливают.

Вывод

Проанализировав все возможные варианты, можно сделать вывод: на ниву, больше всего, подойдет вариант литых дисков, размером 15 – 16 дюймов, с резиной, ширина которой будет, примерно, на 60% больше.

При этом, вес дисков не должен быть слишком большим, чтоб при попадании в яму, он не деформировался. Поэтому выбирайте диски фирмы КРАМЗ, и будьте уверены в своем автомобиле, как на дороге, так и в условиях бездорожья.
