Citroen Xantia машина за 125 долларов › Бортжурнал › Разбираемся с подкапотной гидравликой

Итак, пока машина стояла с вынутым салоном, параллельно проводились работы по приведению подкапотной гидравлики в достойное состояние, т.к. после стоянки под машиной образовывалось множество пятен LHM на асфальте. Главную утечку с регулятора давления прежний владелец решил по своему: каждый день с утра он отвязывал примотанную шпагатом к регулятору давления обрезанную банку от LHM и заливал вытекшее обратно в бачек. Своего рода ритуал…

Полный размер

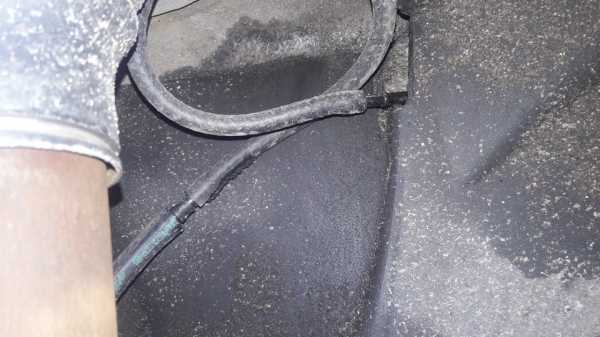

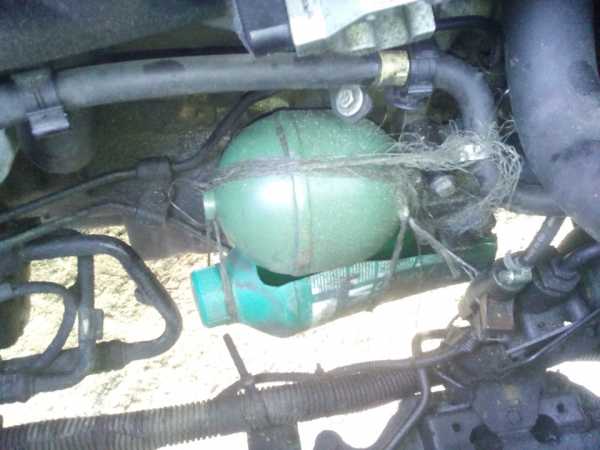

Лайфхак предыдущего владельца по сбору утечек зеленки

Я же решил проблему кардинально путем замены резиновых уплотнений на регуляторе, причем установил маслостойкие о-ринги подходящих диаметров и толщин, купленные в магазине гидравлики за пару злотых, бюджет машины не позволяет покупать ей дорогие оригинальные резинки, да в принципе и по опыту знаю что ездить будет и на обычных маслостойких о-рингах.
Попутно проведена ревизия передних сфер. Итог — центральная аккумуляторная — 10 бар вместо положенных 62 но сфера по объему была больше (500 см3, передняя стоечная от СХ-а), сфера на регуляторе жесткости — пробита, передние стоечные — 45 атмосфер, как бы норма для гидроактивной машины, но вот сферы оказались от гидропассива, там больше диаметр отверстия жиклера. Передние стоечные поставил гидроактивные из имевшихся у меня в запасе от ХМ-а, Центральная аккумуляторная была закачана азотом до 75 атмосфер у местного мастера по ситрам, и пошла на регулятор жесткости, у того же мастера надыбал б/у сферу от регулятора давления, которая была закачана до 65 атмосфер и заняла свое законное место на регуляторе давления. Все, с передними сферами разобрались.

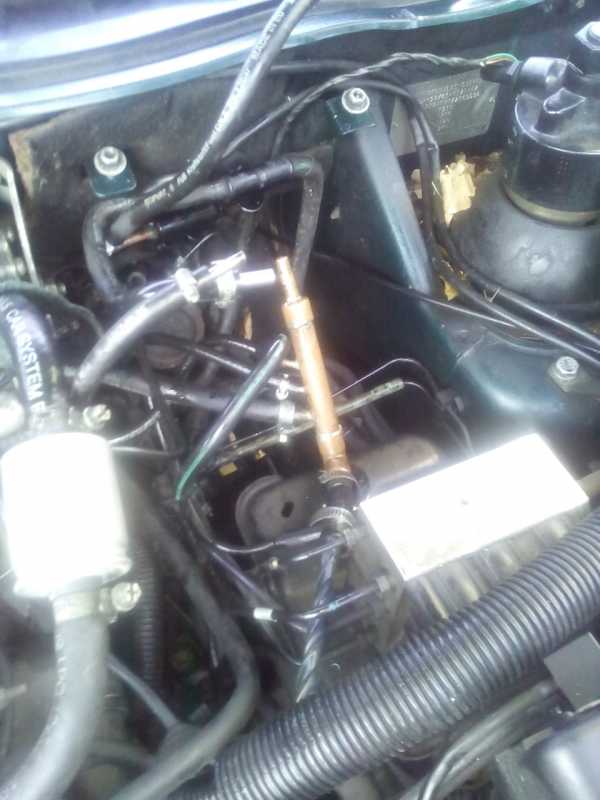

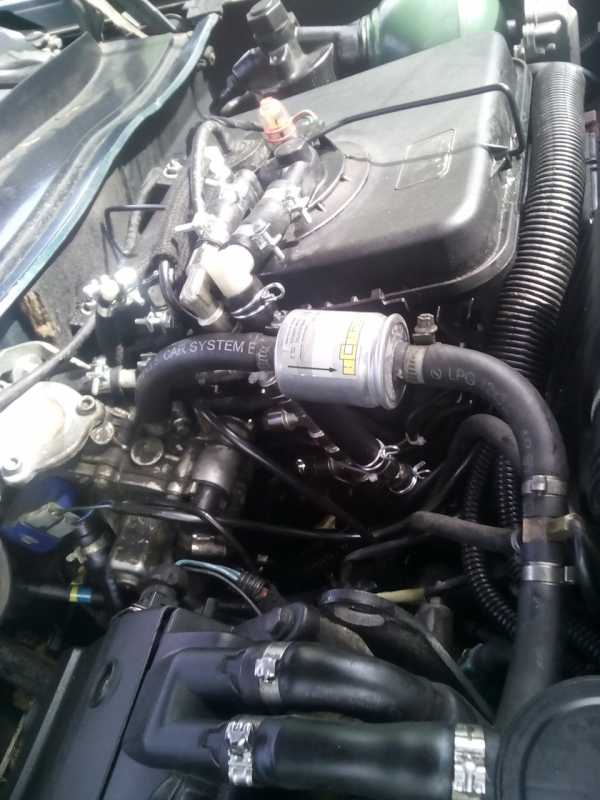

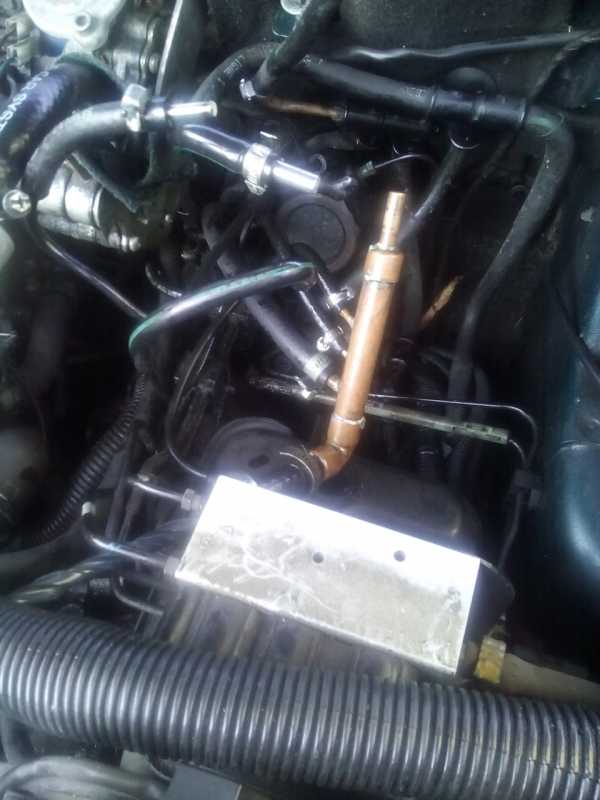

Переходим к бачку гидравлики. Видно что там кто-то неплохо полазил. Удивило что на шлангах «осьминога» в местах где к пластмассовым тройникам присоединяются шланги, которые со временем отвалились, были просто вставлены медные трубки без всякого уплотнения, поэтому текло с обраток на землю «будь здоров».

Полный размер

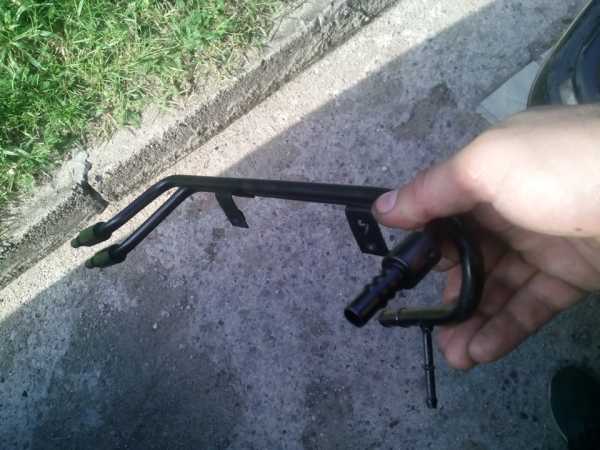

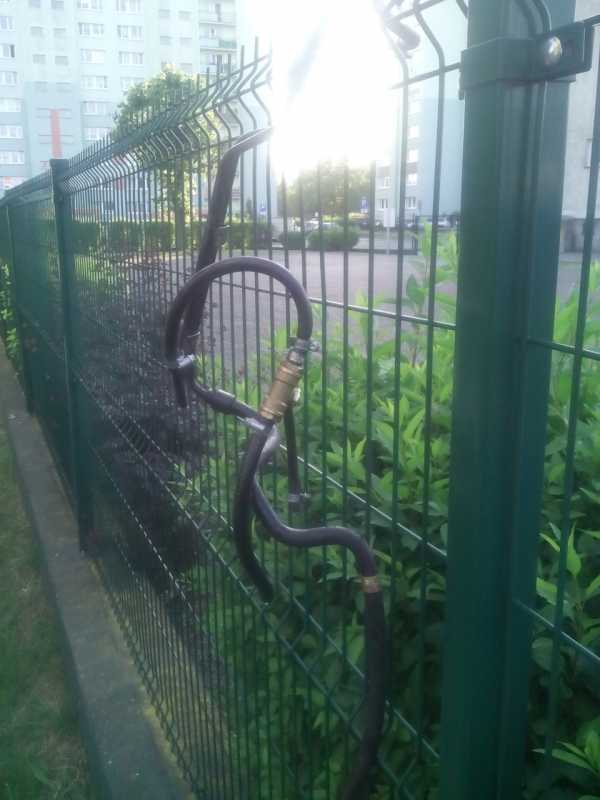

Вот он снятый шланг обраток от регулятора давления и электроклапана гидроактива. Видно что использовалась сантехническая арматура на 3/4

Полный размер

Пятерник осьминога обраток бачка. Задумка неплохая, но диаметры трубок слишком маленькие, хомутом шланг плотно не обожмется и будет течь. Поэтому будем этот элемент переделывать

Полный размер

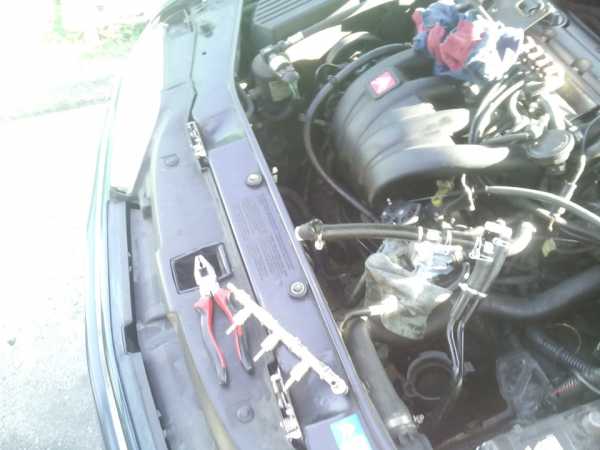

Вид со снятым бачком


Когда снимал ковры салона заметил, что ковер и поролон в ногах водителя насквозь были пропитаны LHM. То ли это с капюшона тормозного дозатора натекло, то ли из-за текущих обраток, разбираться особо не стал, заменил тормозной дозатор из ЗИП комплекта купленного ранее вместе с салоном.
Приступаем к сборке. Чтобы удалить сантехнический тройник что на второй фотке виден, я взял родную двойную трубку, освободил ее от пластмассовых наконечников, появилась прекрасная возможность для подсоединения шлангов, на концах трубок есть «елочки» и в месте где подсоединяется шланг обратки от регулятора давления, приварил кусочек ситроеновской трубочки (на фото на нее указывает мизинец)

Полный размер

приваренная трубочка для подсоединения обратки от электроклапана гидроктива


Далее поехал в магазин гидравлики, купил маслостойких шлангов разных диаметров, хомутов зажимных разных видов (червячные не использовал), арматуру на 1/4″ для сборки «пятерника», а также пластиковые тройники и уголки-колена. И давай ваять.

Полный размер

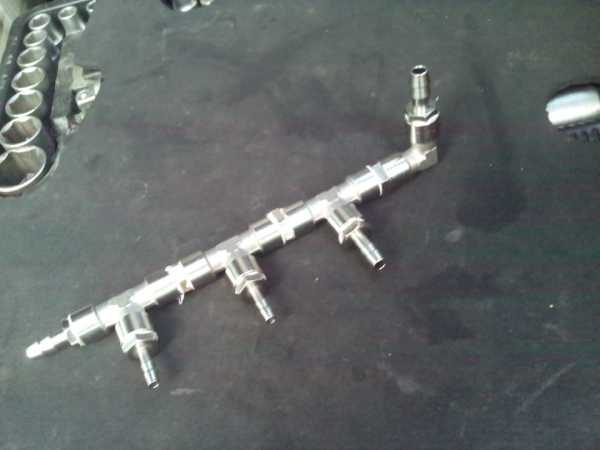

Собрал такую вот конструкцию пятерника

Заменил новыми шлангами обратки от тормозного пустил новый шланг на подачу на насос, потихоньку конструкция начала приобретать законченный вид

Полный размер

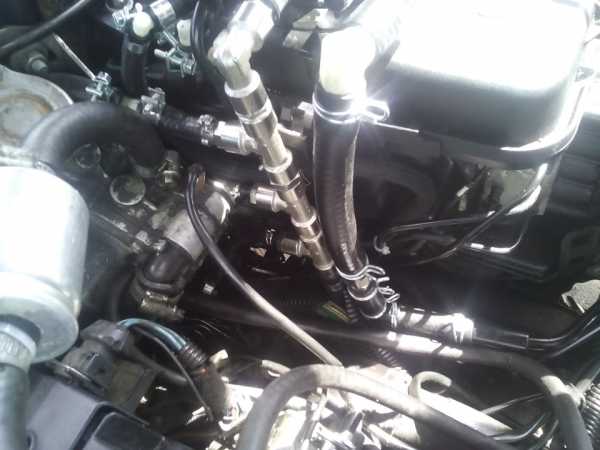

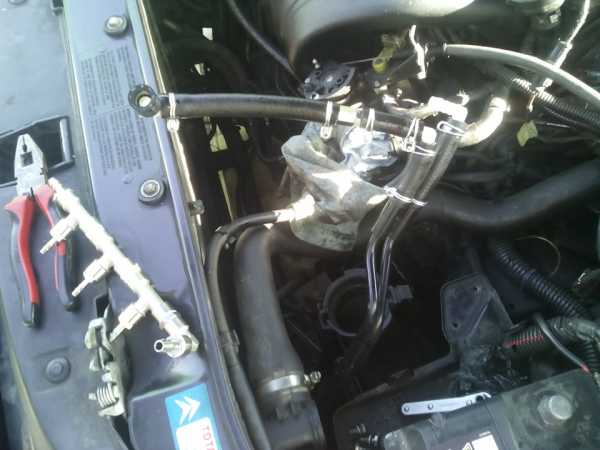

В процессе сборки

Полный размер

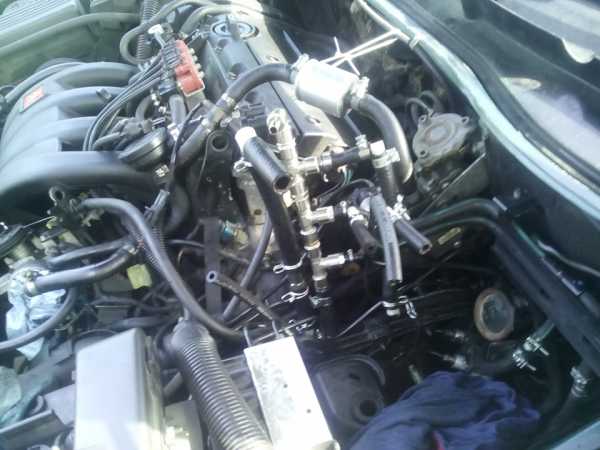

Собираем

Полный размер

ну вот и все готово для установки бачка


На старом бачке образовывалась лужа, видно что он был просажен, поэтому для установки был взят бачок из комплекта ЗИП, отмыт, фильтры бачка тоже помыты-продуты, ну и как же без магнитов? Были успешно внедрены

Полный размер

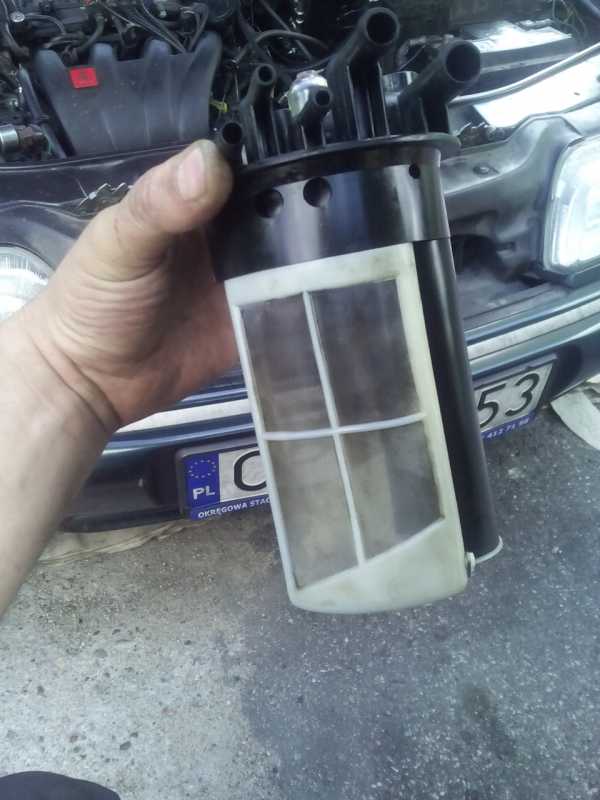

Сеточки фильтров бачка промыты-продуты, вброшен неодимовый магнит

Полный размер

Также магнит от винчестера…

Полный размер

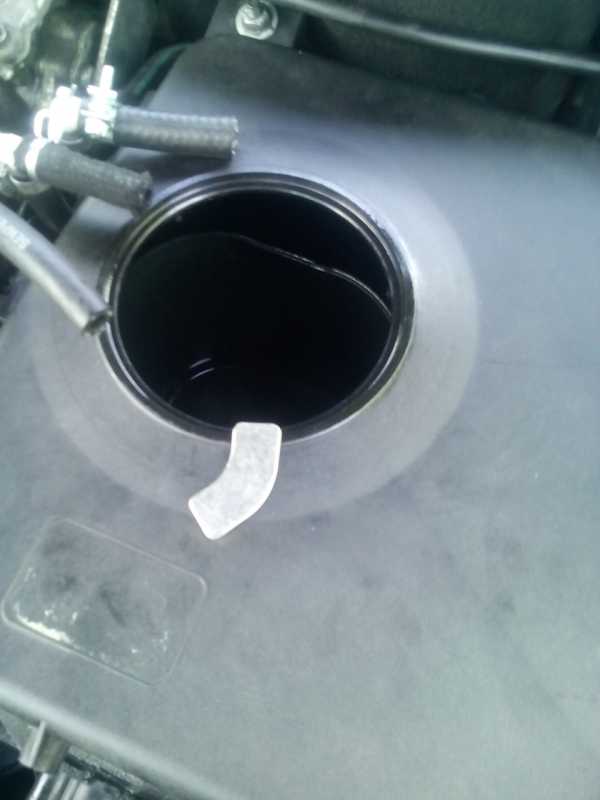

…занял свое место в бачке

Полный размер

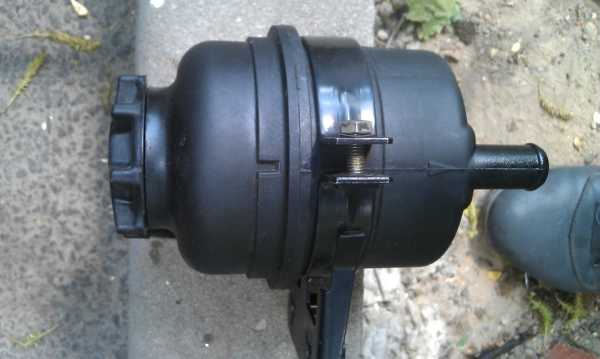

бачок поставлен

Полный размер

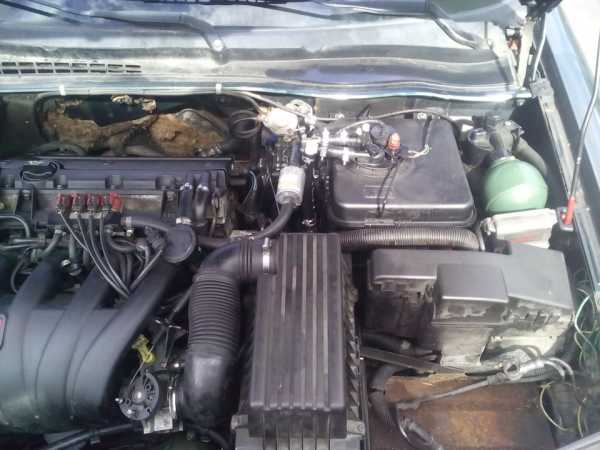

Все чисто и сухо

Полный размер

Красота… Приятно, когда после стоянки на асфальте нет пятен зеленки


На этом заканчиваю, спасибо что прочитали, продолжение работ следует

www.drive2.ru

Гидравлические баки (часть 1)

   Гидробаки предназначены для питания гидропривода рабочей жидкостью. Кроме того, через гидробак осуществляется теплообмен между рабочей жидкостью и окружающим пространством; в нем происходит выделение из рабочей жидкости воздуха, пеногашение и оседание механических и других примесей.



   Гидробаки

изготавливают сварными из листовой стали толщиной 1-2 мм или литыми из чугуна. Форма гидробаков чаще всего прямоугольная. Внутри гидробака имеются перегородки 12, которыми всасывающая труба отделена от сливной 6. Кроме того, перегородки удлиняют путь циркуляции рабочей жидкости, благодаря чему улучшаются условия для пеногашения и оседания на дно гидробака примесей, содержащихся в рабочей жидкости. Лучшему выделению воздуха из рабочей жидкости способствует мелкая сетка, поставленная в гидробаке под углом. Для выравнивания уровня жидкости в гидробаке перегородки имеют отверстия на выоте 50…100 мм от дна. Заливку рабочей жидкости производят через отверстие 9 с сетчатым фильтром 8, имеющим ячейки размером не более 0,1 0,1 мм. Отверстие для заливки закрывают пробкой. Для контроля уровня рабочей жидкости в гидробаке служат указатель 1 или смотровой глазок 5.

   Для выравнивания давления над поверхностью жидкости в баке с атмосферным давлением служит сапун 4. Возможны случаи, когда давление в гидробаке отличается от атмосферного (избыточное давление или вакуум).

    Сливную и всасывающую трубы устанавливают на высоте h = (2…3) d от дна бака, а концы труб скашивают под углом 45°. При этом скос сливной трубы направлен к стенке, а всасывающей — от стенки. Такое расположение концов труб уменьшает смешивание жидкости с воздухом, взмучивание осадков и попадание примесей во всасывающую гидролинию. В верхней части сливной трубы может быть установлен фильтр.  Дно гидробака имеет отверстие с крышкой 11 для спуска рабочей жидкости, периодической очистки и промывки гидроемкости. На дне также могут быть установлены магнитные пробки 10 для задержания металлических примесей. Крышка 3 бывает съемной. С гидробаком она соединяется через уплотнитель из маслостойкой резины.

   Наиболее простым является гидробак под атмосферным давлением (открытого типа), схема и условное обозначение которого показаны на рисунке  а. В корпус 7 бака через горловину 1 с сеткой заливается рабочая жидкость. Жидкость попадает в насос из бака через всасывающий патрубок 4, а из сливной гидролинии попадает в бак через сливной патрубок 6. Перегородки 2 служат для улучшения условий отстоя жидкости. Сапун 3 предназначен для очистки воздуха, поступающего в гидробак, от механических загрязняющих частиц и обеспечивает сообщение объема над свободной поверхностью жидкости с атмосферой. Уровень жидкости в баке регистрируется с помощью уровнемера 5. Для слива рабочей жидкости из бака и удобства его промывки в самом низком месте корпуса бака предусматривается сливная пробка. С целью сбора ферромагнитных частиц, содержащихся в рабочей жидкости, внутри бака устанавливаются постоянные магниты.

   Достоинства бака открытого типа – хорошие условия для естественного охлаждения и отстоя жидкости. Однако рабочая жидкость при соприкосновении с воздухом быстрее окисляется, засоряется, насыщается воздухом.


   Избежать подобных недостатков возможно благодаря использованию  герметичных баков в конструкции которых входит эластичная диафрагма (разделитель),  отделяющая полость с рабочей жидкостью от  газовой полости, в которую подается воздух или инертный газ под небольшим давлением.

Часть 2 >>>

for-engineer.info

Установка расширительного бака. На подачу или обратку?



Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

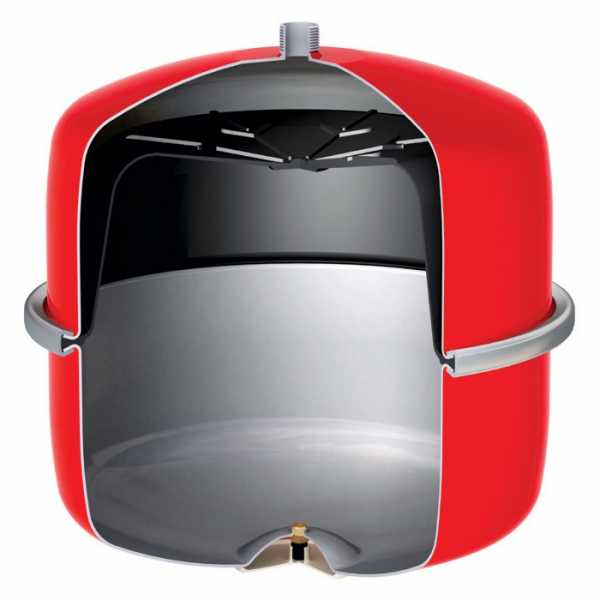

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

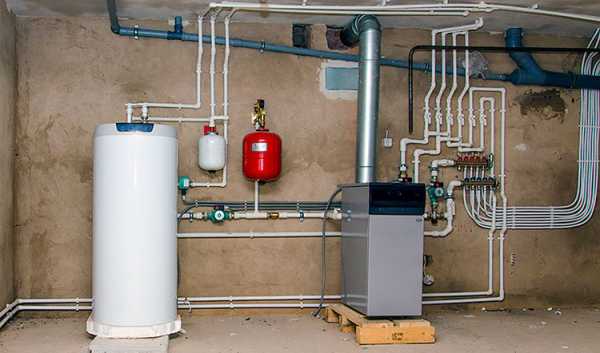

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.



eurosantehnik.ru

Бачок гидравлики


Warning: file_get_contents(http://goofo.ru/admin-goofo/inc/link/link.php?action=getLinkDomen&domen=gidrostantsii.ru) [function.file-get-contents]: failed to open stream: HTTP request failed! HTTP/1.1 404 Not Found in /var/www/u0159645/data/www/gidrostantsii.ru/art/postOne.php on line 6

Warning: file_get_contents(http://goofo.ru/admin-goofo/inc/link/link.php?action=saveLinkEnter&url_aceptor=http://gidrostantsii.ru/art/bachok-gidravliki.html&id_zapros=&vneshaya=0) [function.file-get-contents]: failed to open stream: HTTP request failed! HTTP/1.1 404 Not Found in /var/www/u0159645/data/www/gidrostantsii.ru/art/postOne.php on line 59

Что такое интернет-магазин CARGOLIFT? Во-первых, это дружный  и сплоченный коллектив профессионалов, которые не просто продают, но еще и досконально разбираются в той продукции, на которой специализируется наш интернет-магазин. А эта продукция отличается различными техническими сложностями и нюансами, потому что связана с популярными в наше время гидростанциями, используемыми для переделки одного автомобиля в другой. С помощью представленных у нас механизмов вы легко и своими руками можете превратить обычную «Газель» в необычный серьезный самосвал, который с легкостью будет справлять с новыми задачами. Во-вторых, ассортимент представленных у нас деталей и механизмов постоянно пополняется и является достаточно широким. Мы работаем только с проверенными поставщиками Ии зарекомендовавшими себя с лучшей стороны производителями. Вы можете в нашем интернет-магазине, например, запчасти dhollandia купить совершенно свободно. Вы можете без труда приобрести у нас гидравлический насос, чтобы осуществить заветную связку гидронасос газель самосвал, ставшую такой популярный в настоящее время. Если вам понадобится бачок гидравлики, с этим тоже проблем никаких не возникнет. Конечно, может случиться так, что вы обратитесь в наш интернет-магазин, не называя конкретную модель или сомневаясь в определнных параметрах. Здесь вы можете быть соверешнно спокойны, потому что наши опытные менеджеры помогут вам самым подробнейшим образом разобраться в товарах, подскажут правильный выбор именно для вашего индивидуального случая. Такие консультации вы свободно вольны получать как по телефону, так и в он-лайн общении на нашем сайте. Обязательно обратите внимание на наши подробные каталоги и рубрикаторы. Если вам что-то приглянулось, и вы захотели данный товар приобрести, то вы можете оформить у менеджера нашего интернет-магазина заявку, договориться о приезде курьера, сроках доставки и ее адресе. Больше ни о чем вам беспокоиться не придется: все остальное сделаем мы. Но даже если по какой-либо причине вы захотите обменять товар, поменять на продукцию с иными техническими характеристиками, параметрами, сделанную иным производителем – не беда. Мы легко осуществим эту процедуру и вы получите именно то, что вам нужно

gidrostantsii.ru

Порвался шланг обратки гидравлики — бортжурнал Citroen C5 2.2HDI Exclusive 2001 года на DRIVE2

Недавно ездил на диагностику подвески, что то стала стучать спереди справа.
Оказалось, что требуется замена правой шаровой, тяг стабилизатора и сайленблоков. Заодно решил сделать ручник: хоть и заменили тяги и направляющие, но через некоторое время с правой стороны он перестал отжиматься до конца из-за чего колесо начало подтормаживать, приходилось вручную отжимать.
Весь ремонт обошелся в 100$

Но во время диагностики обнаружил одну неприятность — оборвался шланг обратки гидравлики цилиндра.
На месте срезал оборванный шланг и насадил остаток на трубку.

Полный размер

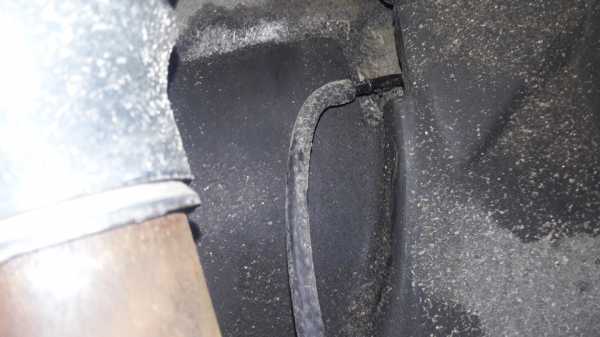

Насадил на трубку, временно

Но поездив несколько дней решил проверит как сидит шланг, увы он опять слетел и там оказалась продольная трещина, поэтому решил сделать более качественно. Съездил в магазин и купил там 1 метр шланга и пластиковый штуцер для омывателя. Брал метр, т.к. думал и со второй стороны возможно та же история. Взял также 1 литр LDS на долив.
Шланг обратки пришлось обрезать еще на 2 см из-за трещины, штуцер спырснул ВДхой что бы легче надеть шланги.
Вот что из этого получилось

Полный размер

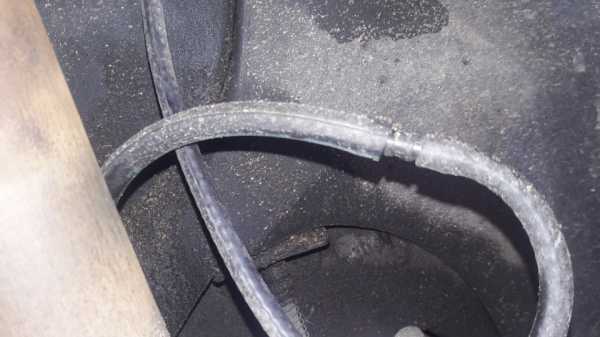

Соединил, но шланг оказался уже, и с трудом наделся

Ну и насадил второй конец шланга на стальную трубку:

Полный размер

После чего опусти машину в самое низкое положение и стал доливать LDS пока в бачке не оказалоь ее выше минимальной линии. LDS осталось 0,5л

Цена вопроса: $15

Нравится 10 Поделиться: Подписаться на машину

www.drive2.ru

Устройство и работа гидравлической системы трактора МТЗ

Трактора МТЗ оснащаются раздельно-агрегатной гидравлической системой, которая необходима для обеспечения работы трактора с навесными и полунавесными агрегатами, а также с прицепными машинами, оборудованными гидравлическими механизмами.

Основу гидросистемы составляют следующие компоненты:

Гидравлический насос — создает в гидравлической системе давление потока масла, которое необходимо для управления гидравлическими органами управления прицепных и навесных сельхозмашин.

Он крепится к корпусу гидроагрегатов на шпильках и центрируется посредством специального стакана. Привод осуществляется с помощью промежуточной шестерни ВОМ. Включается насос только на малых оборотах двигателя.

Масло поступает в насос благодаря разрежению, которое создается в зоне всасывания вследствие вращения шестерен, после чего между зубьями и корпусом выбрасывается в нагнетательное отверстие. За счет разницы диаметров нагнетательного и всасывающего отверстий создается необходимое давление.

Распределитель — этот механизм выполняет несколько важнейших функций в работе гидросистемы:

  • Направляет масло от гидронасоса к подключенному потребителю (силовой циллиндр, гидромотор прицепной машины).
  • Переключает систему в режим холостого хода путем перенаправления масла в бак.
  • При перегрузках в гидравлической системе ограничивает давление.

Трактора МТЗ преимущественно использовались с распределителями Р75-33. Управление им идет из кабины оператора.

Работа распределителя предусмотрена в четырех основных положениях:

  • «Нейтральное». В этом режиме работы золотники удерживаются пружинами, препятствуя прохождению масла в основной цилиндр, поэтому его поршень фиксируется. Разгрузка гидросистемы при работающем насосе осуществляется за счет перепускного клапана, который срабатывает от нарастающего давления.
  • «Подъем». После открытия предохранительного клапана под давлением отжимается пружина золотника и он открывает доступ рабочей жидкости в нижнюю полость гидроцилиндра. Механизм начинает подниматься.
  • «Опускание». Управляющий клапан перекрывается золотником и давление в распределителе выравнивается. Опускается перепускной клапан и масло перестает заходить в цилиндр.
  • «Плавающее». Это принудительный способ опускания механизмов, который используют в особых случаях. Позволяет заглубить сельхозмашину с силой, которая превосходит собственный вес орудия.

При долгой работе гидравлической системы возможны различные перегрузки. Для того, чтобы уберечь элементы системы от перепадов давления в состав распределителя внедрен предохранительный клапан, который срабатывает при превышении давления в 135 кгс/см2. Этот показатель устанавливается заводом-изготовителем, после чего клапан пломбируется.

В случае, когда трактор оснащен системой силового (позиционного) регулирования, используются распределители с литерой «Р» в обозначении. Например, Р75-33Р. Устанавливать его в систему без регулятора допустимо только в крайних случаях. При этом необходимо предусмотреть соединение управляющего канала распределителя с масляным баком. Перекрывать управляющий канал нельзя, так как в этом случае возрастет давление на предохранительный клапан, и система будет перегреваться от постоянных нагрузок.

Распределитель включается в систему просто. На схеме обозначены позиции:

  1. Подвод масла от шестеренчатого насоса.
  2. Подключение к потребителям для положения «Подъем».
  3. Подключение к потребителям для положения «Опускание».
  4. Отверстие для слива масла.
  5. Канал регулятора (догружателя).

В настоящее время помимо гидрораспределителей серии Р75 в различных тракторах МТЗ используются следующие модели:

Гидрораспределитель Марка трактора
Р80-3/1-222
Р80-3/1-222Г (с гидрозамком)
МТЗ-50, МТЗ-80 и модификации
Р80-3/4-222
Р80-3/4-222Г (с гидрозамком)
МТЗ-50, МТЗ-52, МТЗ-570, МТЗ-572, МТЗ-80 и модификации, МТЗ-82 и модификации, МТЗ-100, МТЗ-102, МТЗ-1221. Используется только на технике с силовым регулированием
РП70-1221
РП70-1221С
МТЗ-100, МТЗ-1221, МТЗ-1521
РП70-822 МТЗ-1221, МТЗ-921
РП70-923 (РП70.000-01) МТЗ-1522/1523
РП70-921 МТЗ-1221
РП70-890 МТЗ 80.1, 82.1, 892.2 без регулятора и гидравлического подъемника

Силовые гидравлические цилиндры

Используются для управления подъемом, опусканием и удержанием навесных и прицепных сельхозмашин. В тракторах МТЗ нашли применение два вида силовых цилиндров. Основной цилиндр – диаметр внутренней полости 100 мм (Ц100) используется для управления задней навеской. В качестве дополнительного оборудования применяют два выносных цилиндра внутренним диаметром 75 мм (Ц75) с замедлительными клапанами. Их ставят на прицепное или навесное оборудование и соединяют с гидросистемой шлангами и трубопроводами.

Гидроувеличитель сцепного веса с гидроаккумулятором

ГСВ необходим для точной регулировки веса, приложенного к задним колесам трактора. Это достигается путем нагнетания давления подпора масла в основном силовом цилиндре и компенсации нагрузок на аналогичных органах навесной сельхозмашины. Увеличивая нагрузку на ведущие колеса трактора, например, при пахоте тяжелых почв, можно уменьшить эффект пробуксовывания. Исходя из этого, ГСВ называют еще и догружателем ведущих колес. ГСВ комплектуется гидроаккумулятором, назначение которого в накоплении и поддержании давления масла, компенсация гидроударов в системе.

Позиционно-силовой регулятор

Этот механизм объединяет в себе устройства для осуществления как силового регулирования, так и позиционного. Необходимо оно для управления с места оператора положением сельхозмашин и приспособлений. Данный регулятор позволяет увеличивать и уменьшать догрузку на задние колеса трактора, изменять величину заглубления в землю сельхозорудий, поддерживать эту глубину постоянной.

Применение механизма дает прирост в производительности и уменьшение расхода дизельного топлива примерно на 10% по сравнению с применением ГСВ.

Масляный бак

Служит одновременно емкостью для рабочей жидкости и корпусом для крепления гидроагрегатов. Оборудован фильтром, не позволяющим попадать в бак посторонним примесям.

Оснащение погрузчиком и экскаватором

Трактора МТЗ могут оборудоваться различными типами погрузчиков.

Существуют погрузчики с гидравлическим питанием от гидросистемы трактора. Они подключаются маслопроводами высокого давления к соответствующим выходам гидрораспределителя через разрывные муфты. Также выпускаются варианты погрузчиков с собственными гидрораспределителями. Такие модели подключаются непосредственно к масляному насосу, при этом гидравлические выходы распределителя трактора остаются свободными и могут использоваться с другими механизмами.

В случае необходимости комплектования трактора экскаватором необходимо учесть следующее:

  • Вероятнее всего придется заменить штатный распределитель трактора на более мощный, в случае, если оборудование не укомплектовано автономной гидросистемой. Это защитит гидравлическую систему от резких скачков давления и перегрева масла.
  • Если экскаватор оборудован своей гидросистемой, то она подключается непосредственно к валу отбора мощности.
  • На трактор устанавливается специальная навеска, которая позволяет сместить центр тяжести машины в сторону стрелы, что дает большую устойчивость.
  • Монтируются гидравлические опоры, которые также обеспечивают устойчивость трактора при проведении экскаваторных работ.

Основные неисправности гидросистемы тракторов МТЗ и ремонт

  • Первой причиной того, что навесное оборудование отказывается подниматься или опускаться, является недостаточный уровень масла в баке. В таком случае его необходимо долить. Во-вторых, проверить, включен ли насос. Также возможно масло не прогрелось – необходимо с включенным насосом несколько раз дать поработать гидроцилиндру – масло прогреется до 30 градусов.
  • Самопроизвольное опускание орудия может быть вызвано износом уплотнительного кольца поршня основного цилиндра. Его необходимо заменить. Если есть протечка масла через запорный клапан регулятора, нужно проверить регулировку тяги управления.
  • Если масло в системе перегревается. После проверки уровня масла в баке необходимо убедиться в том, что не засорен масляный фильтр. При необходимости – промыть его. Возможно, повреждены маслопроводы. В таком случае их либо распрямляют, либо меняют в зависимости от повреждения.
  • Масло в баке пенится или переливается через горловину. Вероятнее всего во всасывающую магистраль попал воздух. Это решается путем затягивания крепления всасывающего маслопровода и заменой резиновых уплотнителей в патрубке.

Замена масла

Масло в гидросистеме обычно меняют ежесезонно при ТО либо каждые 2000 моточасов. Однако, при использовании некачественных масел, либо при загрязнении может понадобиться внеплановая замена.

Материал по теме: Масло для гидравлики: какое бывает и на что обратить внимание при выборе

Эта процедура состоит из нескольких важных этапов:

  1. Включают шестеренчатый насос.
  2. Запускают двигатель.
  3. Прогревают масло, находящееся в гидросистеме до 20-30 градусов.
  4. Глушат двигатель.
  5. Масло сливается через сливное отверстие гидробака после откручивания заливной горловины.
  6. Снимают фильтр с корпусом и промывают его в солярке.
  7. Устанавливают обратно фильтр.
  8. Закрывают сливную пробку.
  9. Через заливную горловину заливают масло до уровня «П» в контрольном окошке.
  10. Запускают двигатель и прокачивают гидросистему путем поднимания и опускания навески.
  11. При необходимости доливают масло в бак.

traktoramtz.ru

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

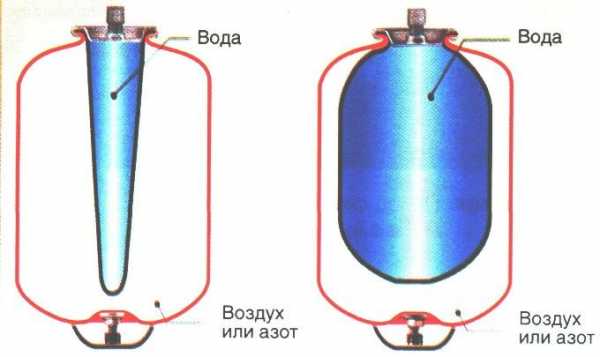

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

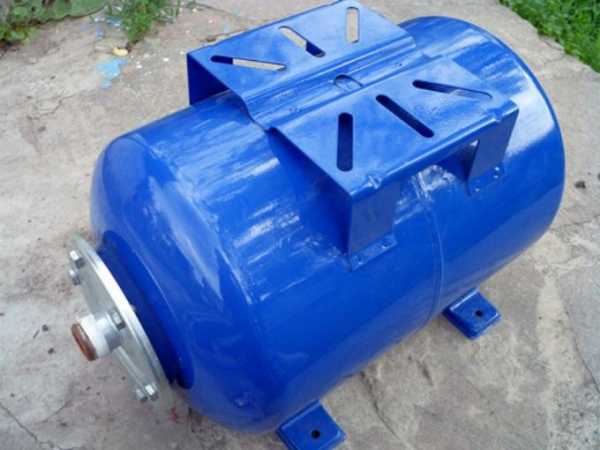

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

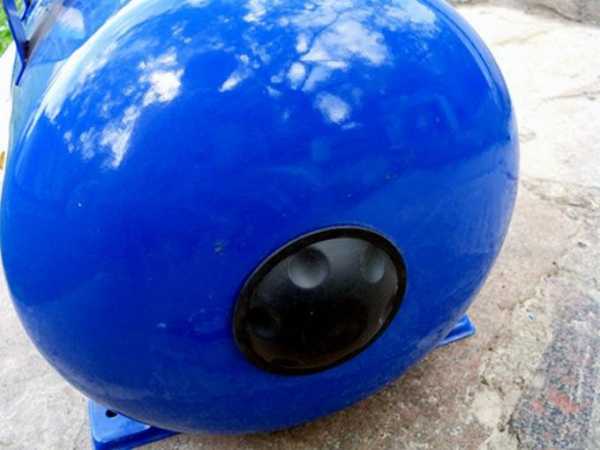

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

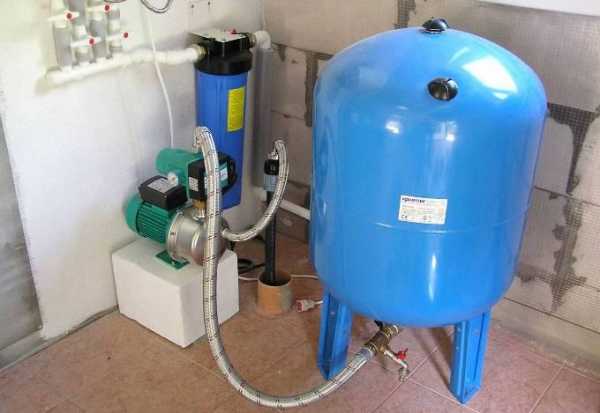

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

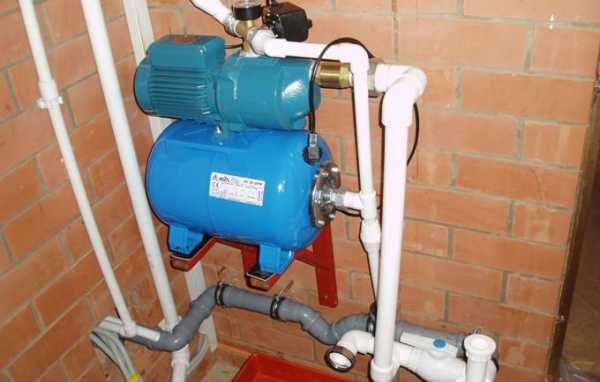

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

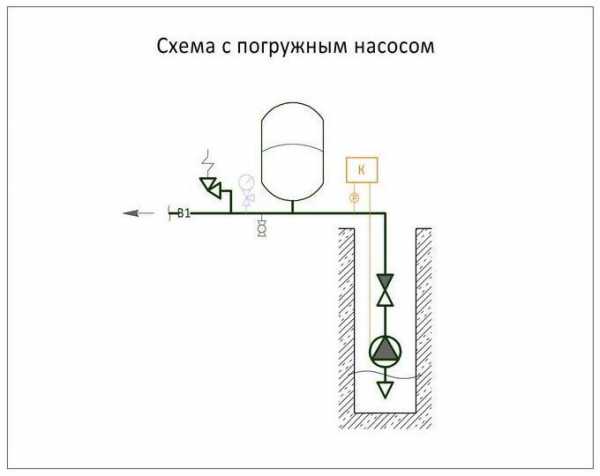

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

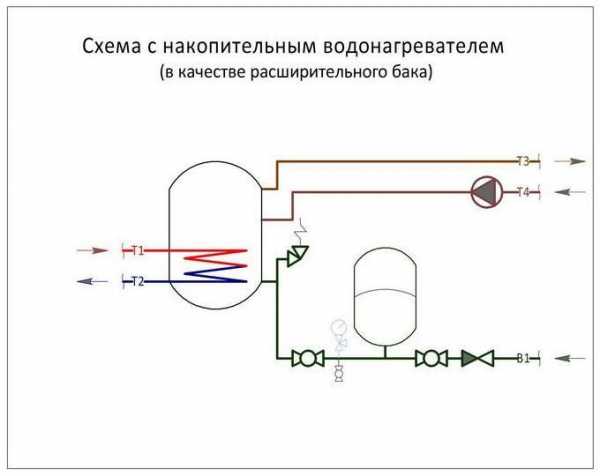

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

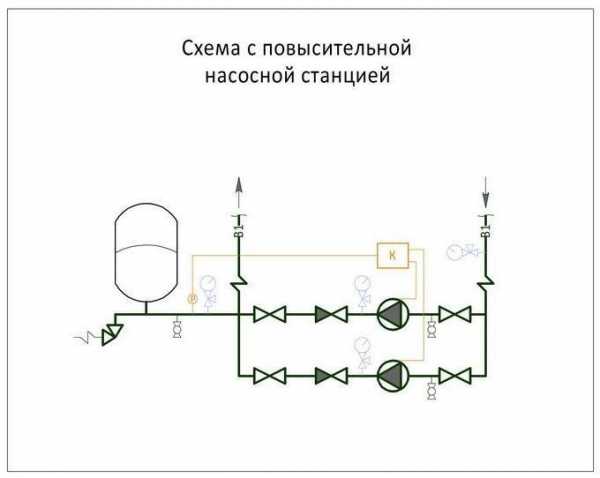

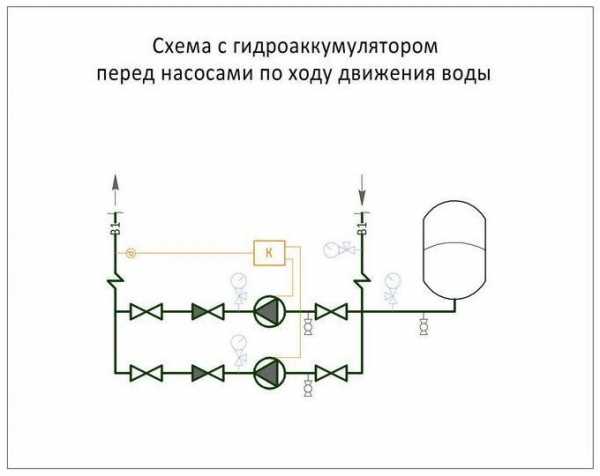

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

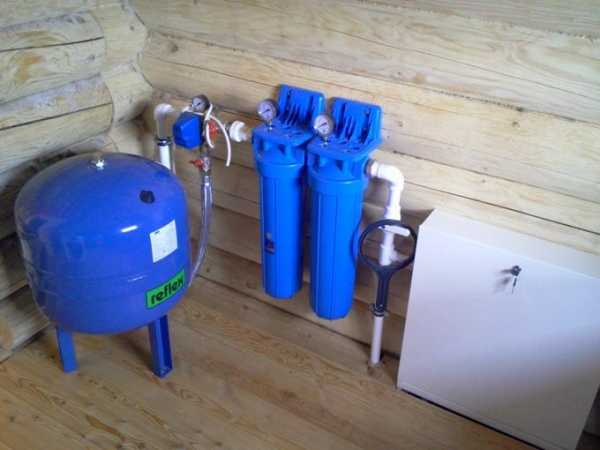

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

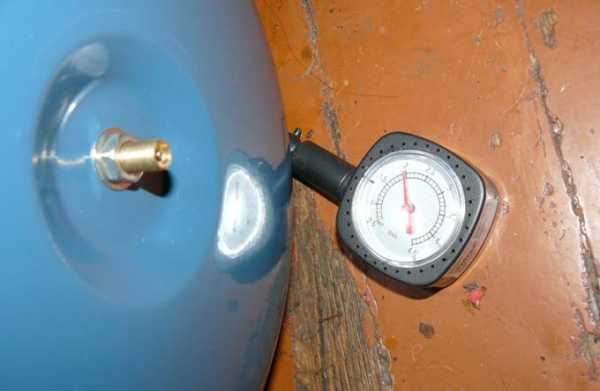

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

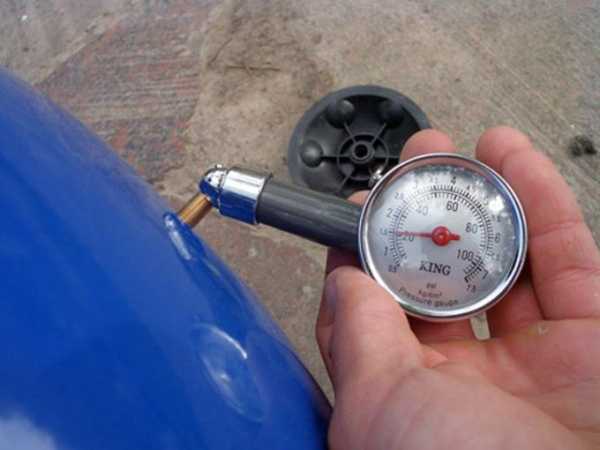

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

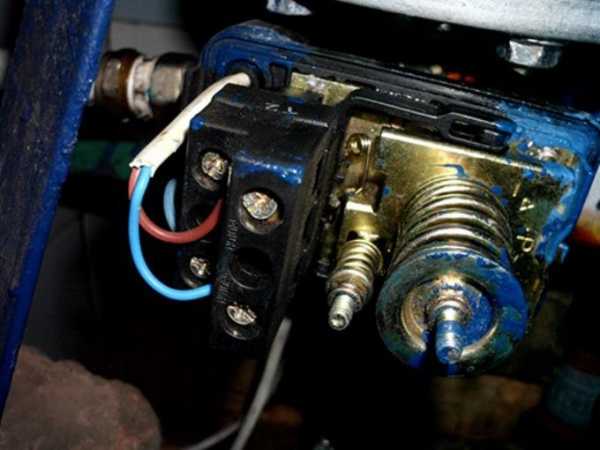

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

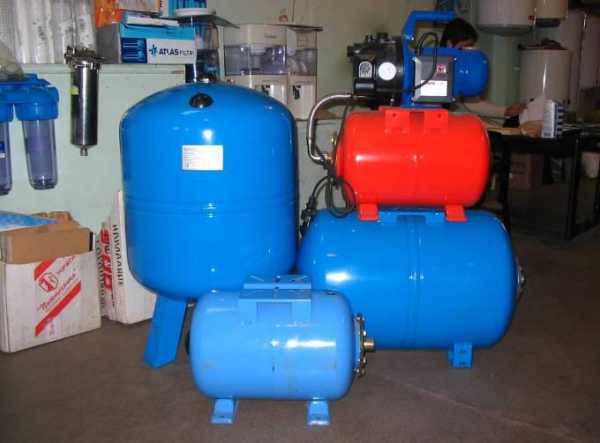

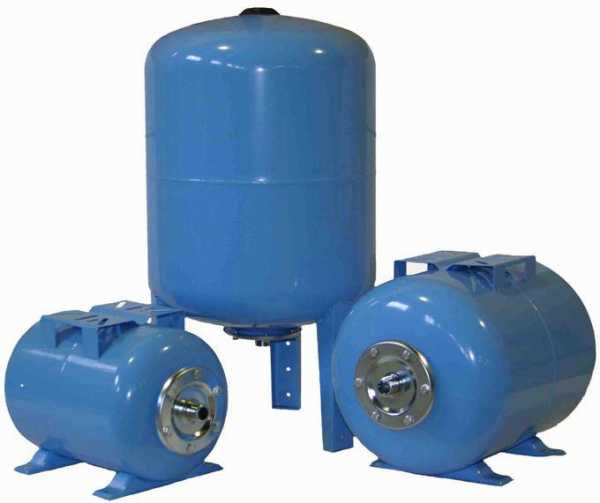

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

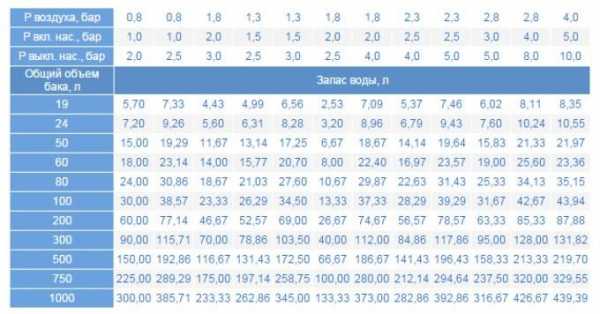

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар) Pmin (бар) Pвозд (бар) A max (куб.м/час) K (коэффициент)
3.0 1.8 1.6 2.1 0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

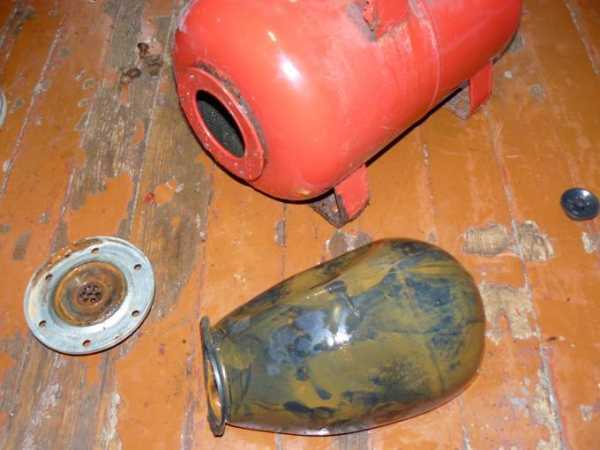

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.
