Защищаем OBD II — зачем и как

Как защитить OBD сервисный разъём? Зачем это нужно делать и какие есть варианты.

---

Зачем защищать OBD?

Для начала нужно разобраться, чем интересен угонщикам OBD разъём (он же, диагностический).

Дело в том, что изначально сервисный разъём был придуман для удобного подключения к цифровым системам автомобиля и упрощения диагностики. Если быть точным, то с 1996 года используется OBD2. А с 2008 в этот разъём выводятся цифровые шины автомобиля.

Таким образом, подключившись к OBD, мы получаем доступ к цифровым системам автомобиля.

В зависимости от марки и модели, через сервисный разъём можно управлять отдельными элементами, например, штатной охранной системой, можно считывать и прописывать ключи, запускать двигатель.

Однако, надо помнить, что OBD- всего лишь удобная точка подключения со стандартизированным разъёмом. Если с таким же успехом можно использовать другое место подключения, то зацикливаться на усиленной защите данного элемента не стоит. Например, у автомобилей Mazda, можно “вычитать” ключи, непосредственно, из панели приборов, а для автомобилей Toyota достаточно будет подключиться всего к паре проводов из жгута штатной проводки.  Однако, создать трудности угонщику всё-таки стоит. Ведь, столкнувшись с нестандартной задачей, большинство из них оставляют автомобиль.



Итак, какие методы можно использовать для защиты сервисного разъёма (OBD).

1. Механические средства защиты OBD.

Сюда можно отнести разнообразные сейфы для разъёмов. Можно установить готовое решение, можно самостоятельно изготовить похожий бокс с ключом.

2. Изготовление переходника, перепиновка OBD.

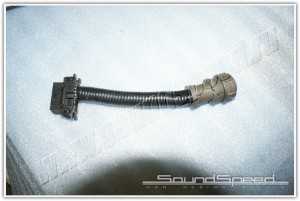

Как я отметил выше, OBD имеет стандартизированный разъём, и, соответственно, угонщики используют аналогичные устройства с ответной частью. Изменив форму разъёма или изменив порядок расположения проводов, можно сделать угонное оборудование бесполезным, да и вообще вывести его из строя, конечно же, без ущерба электрике автомобиля.

3. Использование реле.

Использование специальных реле в проводке “позади” сервисного разъёма упрощает процесс включения-выключения OBD. То есть, на пути кабеля от блока управления к разъёму, устанавливается специальное реле, которое может, как разорвать, так и соединить провод.

Если у нас установлена сигнализация, то можно добавить в комплект реле, например, Pandora bT-01 или Starline R6 ECO. В режиме охраны, или пока реле не найдут, “заводилки” угонщиков работать не будут.

Есть и самостоятельные решения, наподобие IGLA OBD BLOCK. Наряду с реле, нам потребуется и специальный переходник, который будет управлять этим реле, посылая ему команду на снятие блокировки.

Конечно, можно и поставить некий тумблер самостоятельно.

4. Цифровой шум.

Есть и более сложные, с точки зрения электроники, решения. Поскольку угонщики используют цифровое подключение, можно помешать передаче данных от сервисного оборудования, например, к блоку управления двигателем и обратно, создав цифровой шум.

Например, иммобилайзеры IGLA на многих автомобилях не дают прописать дополнительные ключи. Есть и схожее решение у Meritec OBD, правда, его лучше использовать как самостоятельное устройство. Игла работает деликатнее.



По нашей практике, стоит учитывать и наличие гарантии на автомобиль. Официальные дилеры, ой как не любят видимые глазу изменения (переходники и т.п.) и могут безосновательно придраться.

Лучше использовать скрыто установленные реле.

Заказать защиту сервисного разъёма OBD можно в нашей компании:

Защита OBD с помощью реле

Защита OBD с изготовлением переходника

Установка иммобилайзера IGLA

Установка IGLA OBD BLOCK



Автор статьи Яцук Александр.

Автобастион.

---
