замена заднего ступичного подшипника | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

пока в автомобилях VW использовались конические подшипники, они были самыми часто заменяемыми деталями, расходниками. Даже при постоянном контроле люфтов, любая ямка могла повредить обойму или ролики и спровоцировать преждевременный выход из строя. Поэтому овладеть технологией замены подшипника будет полезно, пожалуй, каждому владельцу пожилого VW 🙂

Ступицей, в которую запрессовываются наружные обоймы подшипников (а их на каждое колесо по два) являются сами барабаны (или диски). Поэтому первым делом нужно снять именно барабаны. Но со временем они изнашиваются, и образовавшийся буртик может помешать, так что сначала нужно свести колодки. Для этого необходимо поднять клинышек механизма саморазведения. Если бы мы обладали рентгеновским зрением, найти его взглядом не так уж и сложно

-на ощупь это делается так: в верхнее и обращенное к переду автомобиля отверстия под колёсный болт, нужно вставить плоскую отвёртку, нащупать соединение пружинки и клинышка, и опираясь на сам барабан, поддеть и поднять его. Примерно это выглядит так:

-теперь барабан и крутится легче, и снимется без проблем.

-снимаем колпачок, закрывающий подшипник. Если речь идёт о замене, то в комплектах нормальных производителей всегда лежит новый, и старый можно сбить отвёрткой или зубилом. Если же вы планируете произвести регулировку или ремонт тормозов, колпачок желательно снимать аккуратно

-под ним обнаруживается шплинт

-разжимаем усики и вытаскиваем его

-снимаем корончатый фиксатор, откручиваем гайку ключом на 24

-снимаем шайбу

-а теперь можно и барабан снимать, равномерно вытягивая на себя

-обычно он снимается с обоими подшипниками, тогда их просто вынуть отвёрткой, и выкинуть

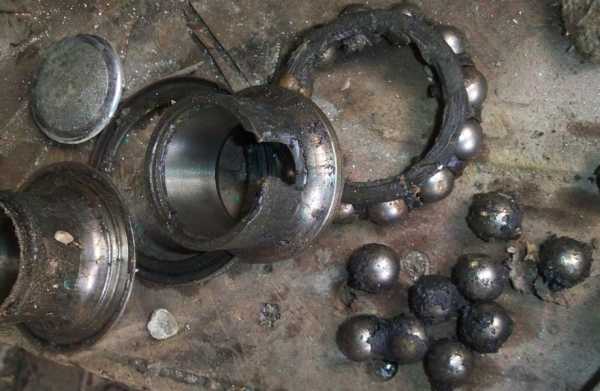

-но если упустить момент, когда появился люфт, подшипник может начать крутиться на цапфе, и прикипеть к ней

-для снятия нужно разрушить сепаратор, снять его, ролики и сальник

-удалив смазку, обнаружим и внутреннюю обойму

-тонким зубилом её можно стронуть с места

в крайних случаях приходится срезать болгаркой

-теперь можно вернуться к барабану. В нём всё ещё запрессованы две наружные обоймы. Удалив остатки смазки, можно обнаружить в отливке три углубления, через которые видны обратные стороны обойм

-вот через них и надо выбить обоймы пробойником, отвёрткой и даже зубилом

-желательно перед запрессовкой новых обойм тщательно вымыть внутренности

-вскрываем коробку с новым подшипником. По моей личной статистике, лучшие подшипники делает фирма SKF. Но весьма достойной и более бюджетной альтернативой можно считать и FAG

-кладём новую обойму в барабан (не перепутать направления!)

-для точной запрессовки я, лично, заказал у токаря специальные оправки

-они точно повторяют форму и размер обоймы

-но для разовой работы сгодится и старая обойма, подточенная на точиле

-запрессовывать, конечно, желательно с помощью пресса. В крайнем случае сойдут тиски. Некоторые умудряются даже молотком пользоваться 🙂 Главное, что бы обойма вошла безе перекосов, и до упора. Зазоров оставаться не должно

-ещё раз протираем обоймы, и начинаем сборку. Наносим густую смазку на обойму внутреннего подшипника

-на сам подшипник

-кладём его в барабан

-торцевую часть так же заполняем смазкой

-затем удаляем смазку с той части, куда будет запрессовываться сальник. Если этого не сделать, он может вывалиться со временем

-кладём сальник и пальцами вдавливаем на место

-переворачиваем барабан, и повторяем процедуру (исключая сальник) с маленьким подшипником

-перед установкой барабана на место, проводим ревизию состояния тормозных механизмов.

-клин механизма должен быть полностью поднят

-колодки должны иметь одинаковый зазор от краёв пыльника

-придерживая пальцем наружный подшипник, надеваем барабан

-надеваем толстую шайбу, контролируя, что бы носик, предотвращающий от вращения, попал в паз

-наживляем гайку, закручиваем сначала пальцами, а потом ключом на 24, при этом одновременно вращая барабан

-а вот дальше момент, о котором спорят на многих форумах: как правильно регулировать подшипник. Большинство мануалов это описывают примерно так:

затягивать гайку до тех пор, пока остаётся возможность перемещать упорную шайбу усилием плоской отвёртки

-я же много-много лет делаю по своему, и пока что этот метод не подводит:

затягиваю гайку ключом, одновременно вращая барабан, до ощутимого упора. И от этого положения отпускаю гайку на 1/4 оборота

-надеваем на гайку корончатый фиксатор, что бы отверстие в ступице и прорези совпали

-вставляем шплинт и раздвигаем кончики

-надеваем колпачок (особого смысла набивать в него смазку нет). Я и для этой цели заказал специальную оправку, что бы не деформировать его

-надеваем колесо, крутим, затем шатаем в вертикальной плоскости.

Крутиться должно легко, шататься не должно:-)

И помните, что контроль за люфтами лежит на владельце автомобиля, и производить его необходимо регулярно, первые 500 км, а затем каждый раз, когда машина по какой-либо причине оказывается с вывешенными задними колёсами.

Удачи!





remontvw.spb.ru

Как заменить подшипник заднего колеса велосипеда

Подшипник — деталь, которая обеспечивает работоспособность и фиксацию подвижных частей байка. Этот элемент присутствует во всех конструкциях, обеспечивающих сопряжение деталей либо вращение механизма. При выходе детали из строя замена подшипника заднего колеса велосипеда не вызовет у вас сложностей, однако нужно разобраться в нюансах.

Обзор деталей веловтулки заднего колеса

Для поддержания детали в надлежащем состоянии необходима профилактика в виде регулярной смазки, а также своевременная замена. При замене подшипника важно выбирать изделия, подходящие данному узлу. Не менее важно обращать внимание на качество, вид и другие характеристики. Если допустить ошибку, установив не то устройство, может произойти поломка всего велосипеда, а это прямая угроза не только средству передвижения, но и вашей безопасности.

Когда нужно менять подшипник

Задача подшипника — фиксация деталей и правильное функционирование механизма, позволяющее, к примеру, плавно вращать педали. Чаще всего повреждается каретка — узел, который включает педали и шатуны. При выходе из строя подшипники, расположенные в каретке, будут мешать работать педалям.

Напрямую на работу этих деталей влияет тип каретки велосипеда. Механизм может быть открытым или закрытым. Закрытая каретка защищает подшипники от внешнего воздействия, грязь не попадает на деталь и не портит её. В открытой же каретке детали находятся в чашках, которые размещены в кареточном стакане и встроены в рамочную трубу, благодаря чему каретка вращается. Механизм сложный и подвержен внешним факторам больше, чем любая другая деталь велосипеда. Это приводит к частой замене его составляющих.

Разберёмся, для чего предназначены отдельные виды подшипников, принцип их работы.

Велоподшипник

Основные виды подшипников

Основные различия деталей — по типу строения: качения и скольжения.

В действие подшипники скольжения приводит процесс вращения двух элементов относительно друг друга по касательной. Изготавливают детали из материалов, имеющих невысокий коэффициент трения, таких как стальные сплавы, бронза и другие. Две детали подшипника напрямую контактируют друг с другом, поэтому такой механизм больше подвержен истиранию, в отличие от подшипников качения.

Особенность подшипников качения — наличие шариков (тел качения), которые размещены между двух колец. Применяются в таких подвижных конструкциях велосипеда, как каретка, втулки, рулевая колонка. В тех узлах, в которых стойкость к нагрузкам на давление и стирание — важное требование. Различают два основных вида: насыпные (сепараторные) и промышленные.

Механизм втулки заднего колеса

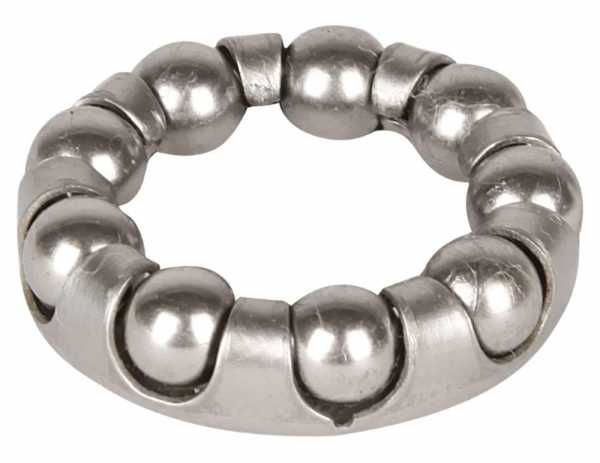

Сепараторный — это открытый механизм. Представляет сепаратор, в котором шарики распределены по желобку и зафиксированы конусной гайкой. Механизм размещается напрямую в деталь, например, в кареточный стан. Преимущества этого типа: простой съём и установка, что позволяет осуществить регулировку механизма даже в полевых условиях; составляющие механизма возможно заменять по отдельности. Однако сепараторный подшипник требует частой настройки и чистки механизма от засорений.

Промышленный отличается закрытым механизмом, который полностью помещается в подвижный узел. Система обеспечивает защиту от внешних воздействий в виде грязи, влаги, что существенно продлевает срок службы механизма. Внутрь промышленного подшипника с закрытым корпусом засорения не попадают, смазка сохраняется постоянно. В регулировке этот механизм не нуждается. В случае необходимости (износ, поломка) — меняется весь подшипник, что проблематично сделать в полевых условиях. И также отличает промышленные механизмы более высокая цена.

Стоит отметить ещё один вид подшипников, которые изготавливаются из керамики либо металлокерамики. Они обладают повышенной стойкостью к износу и коррозии, перепадам температуры. Эти детали можно встретить в механизмах велосипедов высокого класса.

Порядок замены подшипника заднего колеса велосипеда

Вращательные движения колеса обеспечиваются его осью — втулкой. В свою очередь, втулка работает благодаря шарнирному механизму, который встроен в неё и обеспечивает равномерную передачу усилий и движение велосипеда. Износ подшипников сказывается на работе велосипеда негативно и не позволяет механизму функционировать.

Для смазки и замены изношенных подшипников велосипеда необходимо разобрать втулку. С задним колесом придётся немного повозиться, потому что для того, чтоб добраться до втулки — нужно для начала извлечь кассету со звёздочками. В случае с односкоростными байками — демонтировать нужно также стопорное кольцо и саму звёздочку.

Порядок разборки заднего колеса следующий:

1. Разборка. Для начала с дропаутов снимаем колёса. Используя кассетный съёмник, разбираем звёзды. Отвёрткой или специальным инструментом размыкаем стопор. Затем со стороны, которая противоположна звёздам, откручиваем крепёжные гайки с помощью ключа на 15.
2. Замена/чистка. Извлекаем подшипниковые узлы и шайбы. Перебираем сепараторный механизм либо меняем на промышленный. Промышленные подшипники меняем на новые. Очищаем детали либо меняем повреждённые компоненты узла. При замене сепараторных подшипников смазываем узел. При установке промышленных смазываем только внутренние стороны втулки и ось. Важно: в случае если вы меняете изношенные детали на новые — подберите их с такими же характеристиками, как старые.
3. Сборка. Делаем всё, что при разборке, в обратном порядке. Учитывайте важность правильной установки деталей. При разборке обратите на это внимание. Во избежание люфтов или ухудшения качества работы колеса — все детали необходимо установить ровно, без перекосов, именно в том расположении, в котором они были изначально. После сборки необходимо проверить работоспособность колёс. Если детали установлены правильно — об этом будет свидетельствовать плавность хода без люфта.

Замена подшипника на скоростном велосипеде

Втулка — это та деталь, которую следует осмотреть как минимум раз в несколько месяцев при активном использовании велосипеда. Одним из признаков того, что пора перебирать втулку, является скрип колеса, снижение коэффициента полезного действия вращения — всё то, что сказывается на качестве работы велосипеда.

Причиной может быть люфт либо недостаточность смазки подшипников, износ деталей. Замена подшипника заднего колеса скоростного велосипеда несколько отличается от тех же действий для обычного велосипеда. Для получения доступа к деталям необходимо будет демонтировать устройство задних скоростей.

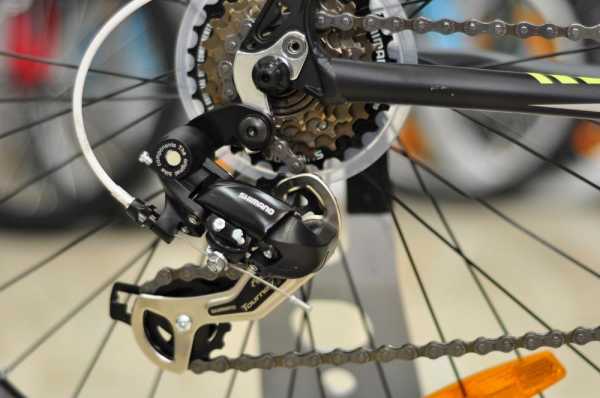

Заднее колесо велосипеда с устройством скоростей

Снять устройство задних скоростей можно, используя съёмник и хлыст. Порядок действий следующий:

1. Для начала в кассетную гайку вставляем съёмник. При этом большую звезду необходимо удерживать хлыстом во избежание её проворачивания.
2. Выкручиваем шлицевую гайку съёмником, который вращаем гаечным ключом.
3. Извлекаем маленькие звёзды и шайбы, откладываем их. Затем снимается сама кассета.

Для того чтоб разобрать втулку, нужно слегка уменьшить натяжение спиц с помощью ключа с выбитыми лунками для разных диаметров спиц. Если планируется замена втулки, то натяжение уменьшаем ещё сильнее, чтоб втулка прошла из зацеплений. Зачастую можно обойтись только смазкой подшипников, т. к. при правильной смазке детали ещё долго прослужат даже при активном использовании байка. Ось и подшипниковые шарики для начала очищают от грязи, помещают в растворитель. Затем деталям дают просохнуть, смазывают и возвращают на место. Нужно проверить, чтоб все детали были установлены в прямом положении, для этого перекошенные детали регулируют.

В качестве резюме заметим, что залогом безопасной езды послужат хорошие ходовые качества вашего велосипеда. Они, в свою очередь, напрямую зависят от состояния подшипников, их своевременного обслуживания и замены. Именно поэтому важно уделять обслуживанию этого механизма достаточно внимания.

aktsport.ru

замена заднего ступичного подшипника | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

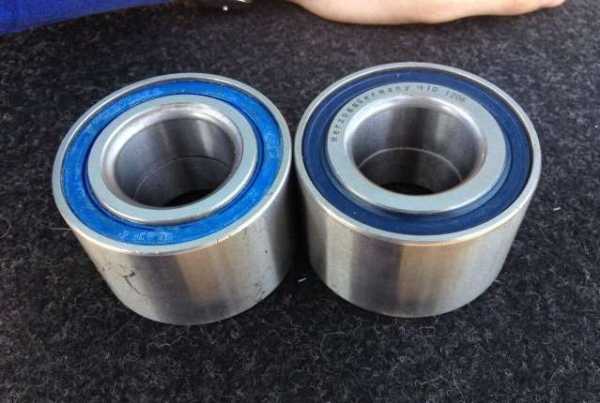

не смотря на размер и конструкцию, задние подшипники довольно таки часто приходится менять, не реже, чем на более старых поколениях VW, у которых они были конусными и запрессовывались в ступицы.

Но есть и плюс: процедура замены проста. И вполне по силам любому автовладельцу, кто не боится запачкать руки:-)

Последовательность такова:

-снимаем колесо

-откручиваем болты, крепящие суппорт

-откручивать ключом на 13, удерживая направляющую ключом на 15

-отводим суппорт вперёд

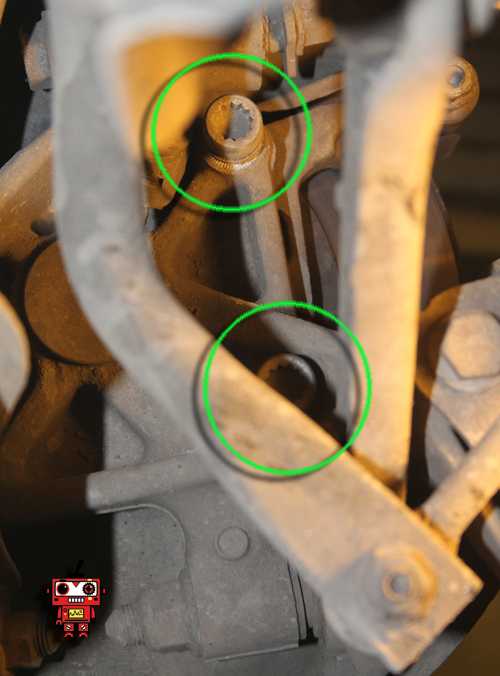

-откручиваем болты крепления скобы. Для этого понадобится ключ с 12-ю гранями М14. А к самим болтам придётся подбираться со внутренней стороны

-вынимаем колодки в стороны, скобу вынимаем вперёд

-откручиваем винт, фиксирующий тормозной диски на ступице

-снимаем тормозной диск, откладываем в сторону

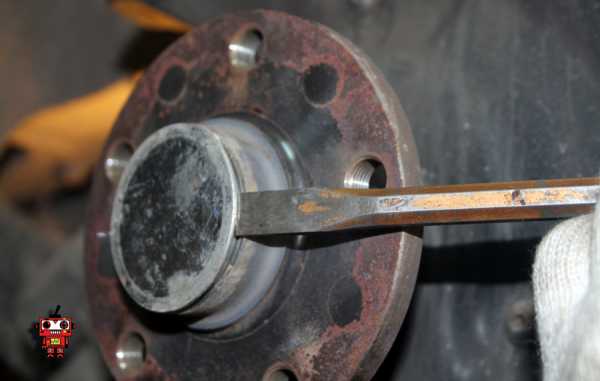

-зубилом или отвёрткой с плоским шлицом снимаем крышу по центру ступицы

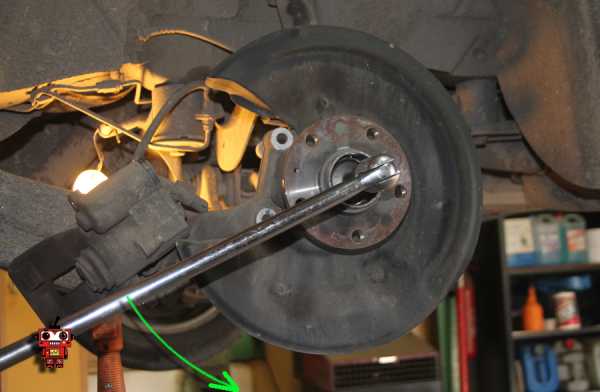

-откручиваем центральный болт

-для этого придётся воспользоваться большим воротком, и, вполне возможно, попрыгать на нём

-подшипниковый узел легко снимается руками

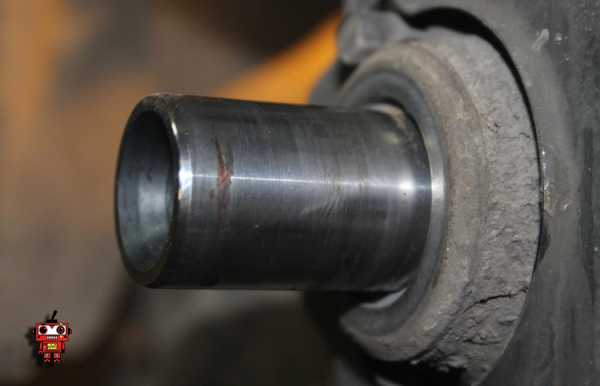

-проверяем поверхность оси, на предмет повреждений, очищаем

-устанавливаем новый подшипник (дополнительная смазка не требуется)

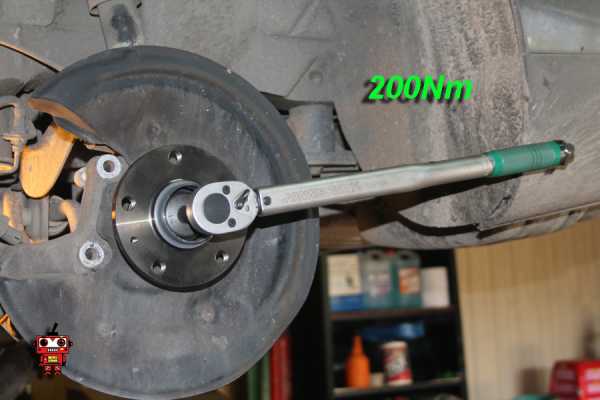

-вкручиваем болт и затягиваем с усилием 200Nm

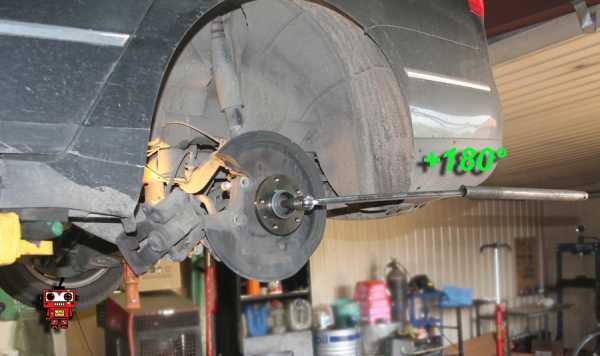

-надеваем на вороток большую трубу и пробуем затянуть ещё на 180°

-надеваем новую заглушку

-надеваем тормозной диск

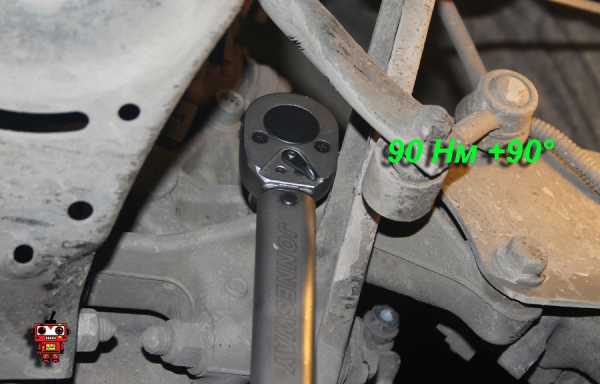

-надеваем скобу суппорта, вкручиваем болты и затягиваем их с усилием  90Nm

-вставляем колодки (та, на которой круглый отпечаток — внутренняя )

-надеваем и прикручиваем суппорт

-прикручиваем колесо

-пару раз нажимаем на педаль тормоза

-наслаждаемся тишиной в салоне

remontvw.spb.ru

Так ли необходима замена ступицы подшипника заднего колеса?

Ни один узел автомобиля не подвергается такой нагрузке, как ходовая часть. Отсюда и большое количество неисправностей. Яркий тому пример — подшипник ступицы заднего колеса. По замыслу и расчетам конструкторов, он должен исправно служить не менее 100 000 км. пробега. Но отечественные дороги и неправильная эксплуатация вносят свои коррективы. Очень часто подшипник выходит из строя, не выслужив и половины ресурса.

В этом случае тянуть с заменой нельзя. Дело даже не в том, что неисправный подшипник станет причиной еще более серьезной неисправности. В данном случае речь идет о безопасности. Не нужно думать, что такой сложный ремонт могут сделать только в автосервисе. Замену подшипника ступицы заднего колеса вполне можно произвести самостоятельно.

Симптомы и причины

Рассмотрим, как проверить подшипник ступицы заднего колеса. В отличие от многих других, эту неисправность можно локализовать почти со 100% точностью. И по силу это не только опытным, но и начинающим автолюбителям, если знать характерные признаки. Основные из них:

• Посторонний шум при движении автомобиля. Его часто ошибочно путают с «воем» коробки, но в этом случае звук не пропадает даже при переходе на нейтраль.
• Неприятный звук особенно различим на заднем сидении, со стороны неисправного колеса;
• На поворотах чувствуется явное притормаживание неисправной стороны, а в особо тяжелых случаях, слышны щелчки;
• Нагрев колеса во время движения.

Все это косвенные симптомы, услышав которые автолюбитель должен насторожиться и провести более детальную проверку. Для этого необходимо воспользовавшись домкратом, провесить предположительно неисправное колесо. Теперь нужно его хорошо раскрутить.

Нужен вместительный кроссовер? Смотрите статью Выбираем кроссовер с большим багажником — топ 10.

Ищем самый проходимый кроссовер — 10 претендентов . Смотите тут.

Слышится гул — плохо, но пока не смертельно. Взявшись за колесо руками сверху и снизу, необходимо покачать его по вертикали. Если есть люфт — подшипник на свалку.

От чего это происходит? Удивительно, но только треть подшипников «умирает» от естественного износа металлических частей. Остальные две трети, приходятся на следующие причины:

• Заводской брак;
• Тяжелые условия эксплуатации. К примеру, постоянная езда по просёлочным дорогам на большой скорости;
• Отсутствие своевременного обслуживания. Как правило, недостаток смазки и попадание на подшипник пыли и грязи;

Кроме того, есть еще одна причина — неправильная установка во время предыдущего ремонта. Впрочем, этого можно легко избежать, если перед самостоятельной заменой подшипника ступицы заднего колеса заранее изучить последовательность работы и акцентировать внимание на некоторых деталях.

Замена подшипника ступицы заднего колеса своими руками

Любой ремонт ходовой части автомобиля, нельзя назвать простым. Не потому, что он требует специального образования и особых умений. Сложность, прежде всего, заключается в трудоемкости ремонта. Снятие некоторых деталей требует порядочного усилия и большого терпения.

Надо быть заранее к этому готовым. Автомобиль с полуразобранной задней ступицей в сервис уже не отгонишь. Если решимость не пропала — прежде всего, необходимо запастись инструментом.

Инструменты и принадлежности

Чтобы своими руками поменять подшипник ступицы заднего колеса понадобятся:

• Домкрат и подходящая деревянная опора;
• Торцевой ключ, как правило, на 30 и подходящий кусок трубы, в качестве усилителя для воротка;
• Ключ на 12, для направляющих диска;
• Баллонный ключ;

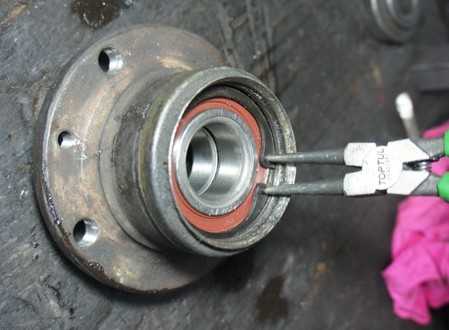

• Круглогубцы для снятия стопорных колец;
• Молоток;
• Зубило;
• Универсальный съемник. Можно обойтись и без него, но для этого нужен определенный опыт. Поэтому его лучше купить, он подходит и для подшипника передней ступицы.
• Монтировка.
• Ну и, конечно, новый подшипник. Его не нужно раньше времени доставать из упаковки, чтобы не допустить попадания грязи.

Как поменять задней подшипник ступицы на ваз 2110: последовательность действий

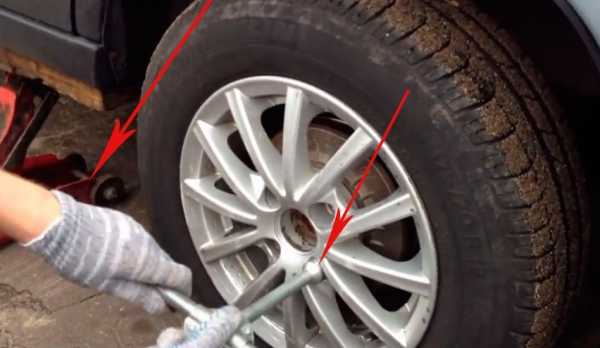

Сначала нужно сорвать болты колес, и поднять автомобиль домкратом.

Внимание, ни в коем случае нельзя проводить работы на автомобиле, установленном на один домкрат, обязательно

autoexpert.today

Замена заднего ступичного подшипника ваз 2114 – своими руками с фото и видео

0. ✅ Содержание статьи:
1. 1. Причины поломки и диагностика задних подшипников
2. 2. Подготовительные мероприятия для ремонта
3. 3. Операции по замене заднего подшипника на Ваз 2114
4. 4. Выбор нового заднего ступичного подшипника
5. 5. Советы, видео и рекомендации по ремонту Ваз 2114

Задний ступичный подшипник на ВАЗ 2114 (2110, 2111, 2112, 2115), как заявлено производителем, меняется каждые 100 000 км пробега. Это обусловлено внешними воздействиями на подшипник: ударные осевые и радиальные нагрузки, грязь, влага,
повреждение тел качения, дорожек качения.
Замена заднего ступичного подшипника ВАЗ 2114 — не сложный вид ремонта, с которым справится даже начинающий автомобилист своими руками. Узел ступичного подшипника «четырнадцатой» не сложен по конструкции, поэтому в снятии и установке нового подшипника не возникнет сложности. В статье подробно разобран вопрос замены, диагностики заднего ступичного подшипника, а так же даны советы и рекомендации по ремонту, рассказано об особенностях выбора нового изделия.

Диагностика подшипника задней ступицы ВАЗ 2114, причины и признаки износа

Перед заменой задний подшипник ступицы ВАЗ 2114 желательно проверять каждые 20 000 км пробега, тогда вы сможете заранее предусмотреть замену. Для диагностики поднимаем автомобиль домкратом, а точнее сторону с характерными признаки поломки:

• Шум со стороны колеса, переходящий в вибрацию;
• Скрежет свидетельствуется о том, что сепаратор или обоймы уже разрушены
• Увеличенный люфт шасси— контргайка не затянута или подшипник вышел из строя.

Совет:

Попробуйте затянуть контргайку, если люфт и шум исчезнут, то запчасть прослужит ещё некоторое время.

Действия по диагностике подшипника:

1. Покрутите шасси в подвешенном состоянии, если слышите шум или другой посторонний звук, то подшипник придется заменить. Так же колесо при прокручивании может тормозить.
2. Проверьте люфт колеса, руками перемещая его в осевом направлении. Если значительного люфта нет, это не говорит о том, что деталь исправна. Так как осевой зазор проверяют специальной методикой. Ориентируетесь по пункту №1.
3. Для точного определения «диагноза», открутите болты и проверьте, как крутиться тормозной диск. При исправном изделии, лёгкость вращения — без заедания и шума. На видео показано, какой шум возникает при вращении шасси если есть неисправность в ступичном узле. На втором видео — подробно по замене.





Подготовка к замене заднего подшипника ВАЗ 2114

В первую очередь перед разборкой узла и заменой ознакомьтесь с устройством задней ступицы ВАЗ 2114.

Ремонтировать ВАЗ 2114 следует только на ровной поверхности. Обеспечьте свободное пространство и освещение ремонтируемого узла. Включается первая передача, ставятся противооткатные упоры. Выключите ручной, а так же педальный тормоз, чтобы колодки не помешали разборке.
Собираем комплект из инструмента:
1. Домкрат, тиски.
2. Съемник с плоскими лапками.
3. Круглогубцы.
4. Набор слесарных ключей, головок и трещотка.
5. Головки 17 и 30.
6. Вороток или торцевой ключ.
7. Ключ моментный.

Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками

Снятие заднего ступичного подшипника

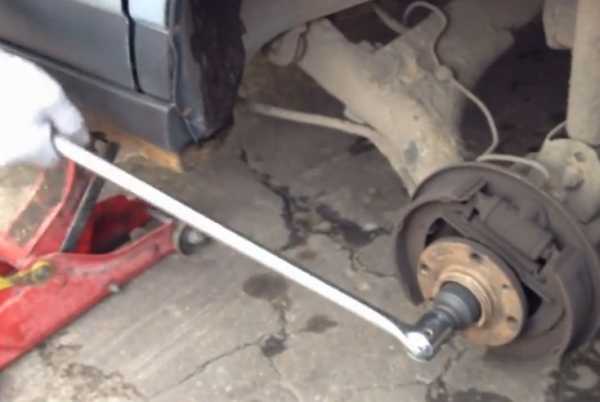

1. Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.

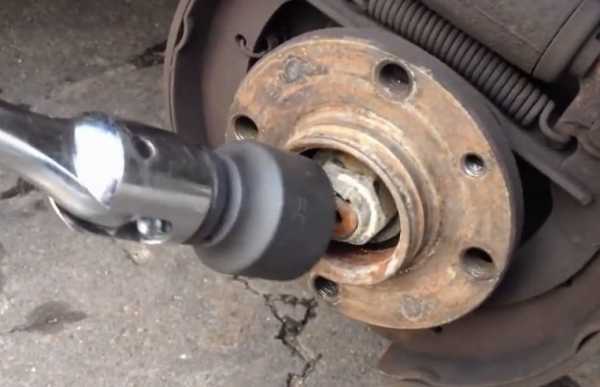

2. Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.

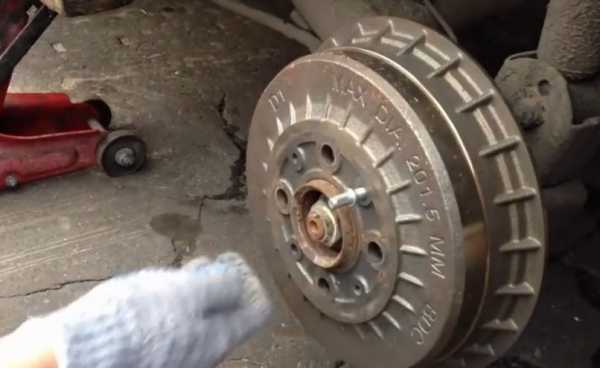

1. Снимаем барабан. Пробуйте сначала расшатать его руками.
2. Если не получается, обработайте соединения смазкой WD-40.

Совет:

Барабан трудно демонтировать, он давно не снимался. Для облегчения демонтажа, закрутите шпильки в отверстия и затягивайте их поочередно, как на фото. Так же воспользуетесь молотком.

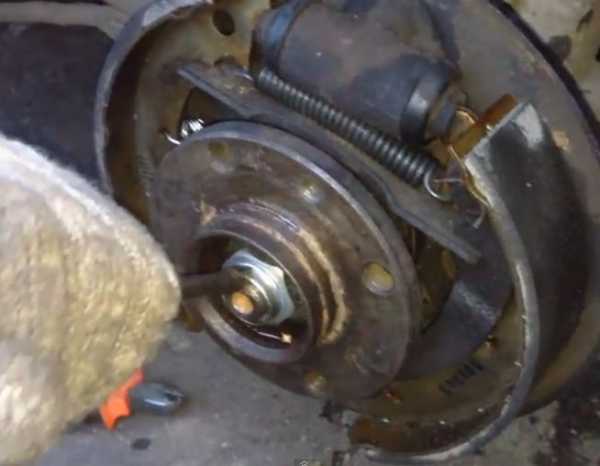

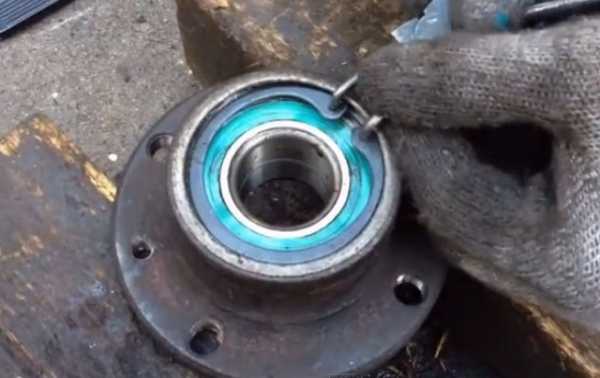

1. Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.

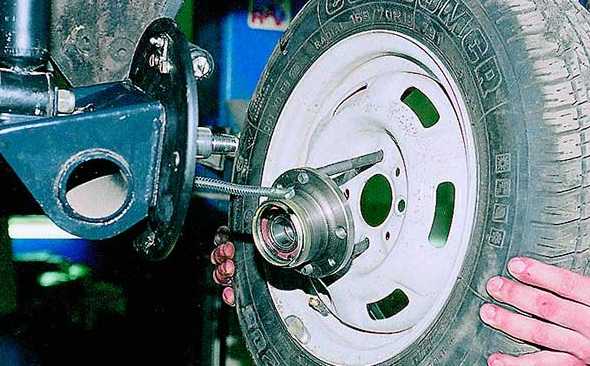

1. Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.

1. Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.

Внимание:

Если колодки не потребуется менять, переходите сразу к пункту № 10.

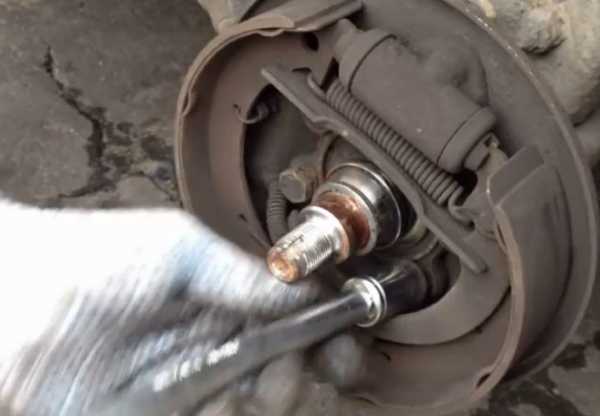

1. Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!

1. Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.

1. С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.

1. Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.

Установка заднего подшипника ступицы ВАЗ 2114

1. Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.

1. Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.

Совет:

Предварительно шарикоподшипник можно охладить в морозильнике, а ступицу нагреть.

1. Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.

1. После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.

1. Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.

1. Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.

Важно знать:

Окончательно протягивают резьбовые соединения при опущенном автомобиле, без домкрата.

Самостоятельно выбираем задний ступичный подшипник для ВАЗ 2114

В задней ступице установлен радиально-упорный двухрядный шарикоподшипник. Российские производители данного изделия хорошо зарекомендовали себя, но зарубежные аналоги так, же рассматриваются при выборе. Маркировка по ГОСТу 6-256706 С17.

Таблица рекомендуемых производителей

№ п/п	Брэнд	Номер по каталогу	Цена 2016 год, руб	Комплектация
				Стопорное кольцо	Защитный колпак	Гайка	Инструкция
1	VBF Россия	2108-3104020	500	—	—	—	—
2	SPZ Россия	2108-3104020	520	—	—	—	—
3	SKF Швеция	VKBA1307	1900	2	—	+	+
4	FAG Германия	545312A	600	—	—	—	—

Перед покупкой запчастей, уточняйте технические характеристики, и размеры ступичных подшипников ваз 2114. Остерегайтесь подделок, параметры изделия приведены в таблице. Так же не рекомендуется приобретать запчасти других, малоизвестных брендов

Таблица размеров подшипника и технических характеристик

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр	mm	30
Внешний диаметр	mm	60
Высота колец	mm	37
Грузоподъемность динам-ая	kH	30,1
Грузоподъемность статич-ая	kH	25,9
Частота оборотов	об/мин	6500
Осевой зазор	mm	0,06-0,09
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Вид смазки	—	Литол-24 (С17)
Момент затяжки	H*M	220
Шероховатость колец	Ra	0.32
Вес	г.	435

Рекомендации и особенности замены заднего подшипника

1. Запчасти для ВАЗ приобретайте только в проверенных магазинах, по возможности заказывать у завода изготовителя.
2. Делайте замену сразу с обеих сторон, они изнашиваются равномерно.
3. Вариант монтажа детали без применения ударного инструмента и без съемника читайте по ссылке.
4. Чтобы снять внутреннюю обойму с полуоси без съемника, воспользуйтесь острым зубилом, либо сделайте надпил болгаркой на кольце, и расколите его.
5. Посмотрите видео замены подшипника у ВАЗ 2114, это ускорит процесс ремонта.











Лучшее на сайте:

zamena-podshipnikov.ru

Замена подшипника задней ступицы на ВАЗ 2109 своими руками: проверка состояния, диагностика неисправности, выбор нового ПЗС

Содержание:

1. Когда проводят замену
2. Признаки неисправности
3. Проверка состояния
4. Выбор ЗПС
5. Замена

Многие специалисты сходятся во мнении, что на ВАЗ 2109, как и других отечественных авто, задний подшипник ступицы (ЗПС) является слабым местом. Это не связано с низким качеством изделий. Всему виной состояние дорог.

Новые подшипники

Учитывая состояние дорожного покрытия, а также необходимость иметь всегда готовый к поездкам автомобиль, замену неисправного подшипника следует выполнять своевременно. Иначе последствия эксплуатации авто с изношенным подшипом грозит дорогому ремонту и ДТП.

Когда проводят замену

Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.

Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.

Признаки неисправности

Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:

• Появляется шум, сильный гул или стук в задней части автомобиля при движении;
• В подшипнике обнаруживается люфт.

Проверка состояния

Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:

• Поднимите колеса и раскрутите каждое из них вручную;
• Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
• Если услышите характерный гул, это говорит об износе ступичного подшипника;
• Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
• Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;
• Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
• Если раскачка есть, тогда придется провести замену ЗПС.

Выбор ЗПС

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

Характеристика	Показатель
Внутренний диаметр	30 миллиметров
Наружный диаметр	60 миллиметров
Ширина	37 миллиметров
Масса	0,4 килограмма
Диаметр шарика подшипника	9,525 миллиметров
Количество шариков в подшипнике	28 штук

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Производитель подшипника	Особенности
VBF от Волгоградского завода	Автомобилисты считают этот завод подшипников достаточно надежным, проверенным. Важный плюс заключается в том, что подделки Волгоградского производителя на рынке — достаточно большая редкость
Подшипники Саратовского завода — SPZ	Близкий вариант к Волгоградскому заводу, который славится надежностью и имеет внушительную популярность среди владельцев отечественных автомобилей. Подделок немного больше
SPZ 4	Это продукция того же Саратовского завода, только для бюджетных потребителей. Достаточно дешевые подшипники характеризуются меньшей долговечностью. В остальном серьезных нареканий на качество нет
20 ГПЗ. Курский завод	Сейчас встретить продукцию этого завода большая редкость, поскольку производило предприятие подшипники еще во времена СССР и некоторое время после прекращения его существования. Сегодня выпуск продукции не осуществляется, но изредка остатки подшипников можно встретить. Качество отменное (СССР, как ни как), однако остановка производства не позволит вам легко найти. Может, их уже и вовсе нигде нет

Замена

Поскольку результаты проверки показали, что старый задний ступичный подшипник уже свое отработал, ему потребуется замена.

Процедура замены

Многие игнорируют шум и гул ЗПС до определенного времени. Но если не сделать своевременный ремонт, это грозит серьезным проблемам, которые могут обернуться следующими последствиями:

• Первоначально гул и шум будут доставлять дискомфорт из-за своих неприятных звуков. Многие автомобилисты привыкли к комфорту, потому сделают все, чтобы избавиться от шума;
• Если продолжать игнорировать проблемный подшипник, вам в скором времени придется менять не только его, но и всю заднюю стойку. А это серьезные финансовые потери;
• Износ подшипника ведет к нарушению работоспособности ходовой системы. Отсюда машина может вести себя самым непредсказуемым образом, повышая вероятность аварии.

Не шутите с проблемным ЗПС, а лучше сразу при обнаружении признаков его неисправности приступайте к ремонту.

1. После проверки опустите машину на землю, ослабьте затяжку гайки ступицы и болтов, удерживающих колеса.
2. Снимите с гайки ступицы декоративный колпачок, после чего расконтрируйте гайку, ослабьте затяжку и торцевой головкой с рычагом для увеличения усилия снимите крепеж. Учтите, затягивают эти гайки с большим моментом, потому придется попотеть.
3. Ослабьте натяжение колесных болтов.
4. Приподнимите с помощью домкрата сторону, с которой начнете ремонт. При этом автомобиль должен стоять в положении первой передачи на КПП.
5. Снимите колесо.
6. Демонтируйте тормозные колодки и барабаны, что позволит вам полностью открутить ступичную гайку и убрать ее в сторонку вместе с упорной шайбой.
7. Теперь вы избавились от всего лишнего, потому можно вооружиться специальным съемником, чтобы выпрессовать с оси ступицу.

Снятие элемента

8. Вам потребуется тиски, чтобы разместить в них демонтированную ступицу. Без них снять подшипник будет достаточно проблематично. Не забудьте перед эти снять стопорное кольцо.
9. Используя оправку, съемник, выпрессуйте старый подшипник.
10. Ступицу крайне важно обработать, промыть, удалив всю грязь.
11. Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам.
12. Верните на место стопорное кольцо. Его лучше также заменить, а не использовать старое кольцо.
13. Запрессуйте на свое законное место ступицу, используя подходящую по диаметру оправку. Прикладывается усилие обязательно по отношению к внутреннему кольцу нового подшипника, а не к наружному.
14. Вам остается собрать узел, действуя в обратной последовательности. Серьезных сложностей при этом возникнуть не должно.
15. Последний этап — это обязательная замена старой крепежной гайки ступицы. Использовать старую гайку нежелательно. Установив крепеж, законтрируйте гайку.
16. Аналогичную операцию проведите со второй ступицей. Специалисты рекомендуют менять подшипники задней ступицы парой, чтобы их износ был одинаковым и равномерным. К тому же, если вышел из строя один подшипник, вскоре за ним последует и второй. К чему откладывать и без того обязательные мероприятия.

Грамотный подход к замене, правильный выбор подшипника задней ступицы в соответствии с заявленными параметрами являются гарантией успешного ремонта вашего ВАЗ 2109. Не затягивайте с решением такой проблемы, иначе она оберется для вас серьезными финансовыми затратами или, не дай Бог, ДТП.

 Загрузка …

---

luxvaz.ru

Замена заднего ступичного подшипника на ВАЗ-2110

Содержание статьи

Ступичный подшипник является одним из важных компонентов ходовой части автомобиля. Рано или поздно перед каждым автовладельцем встает вопрос о необходимости замены этого элемента по причине его выхода из строя или окончания эксплуатационного ресурса. Следует разобраться, как диагностировать неисправность заднего подшипника ступицы на ВАЗ-2110 и правильно заменить его.

Производитель рекомендует менять эти детали каждые 100 тыс. километров, пройденных автомобилем, но лишь в редких случаях они расходуют свой ресурс полностью. Гораздо чаще они приходят в неисправное состояние примерно в 1,5-2 раза быстрее. Во многом скорость износа зависит от дорожных условий, в которых эксплуатируется машина, а также от манеры вождения ее хозяина. Естественно, что очень многое зависит и от качества самого подшипника.

Признаки неисправности

Ступичный подшипник обладает большим запасом прочности, но поскольку нагрузки, постоянно испытываемые им при движении, очень велики, рано или поздно он изнашивается до такой степени, что теряет работоспособность. Затягивать с заменой неисправного ступичного подшипника не следует, так как это грозит тем, что он развалится во время движения. Это неминуемо приведет к мгновенной блокировке колеса, что при движении на достаточно большой скорости очень часто становится причиной серьезной аварии.

Если даже повезет не попасть в ДТП, эксплуатация машины с нерабочим подшипником ступицы постепенно приведет к выходу из строя всей стойки, а ее замена – процесс куда более сложный и дорогой.

О неисправном состоянии ступичного подшипника можно судить по появлению посторонних звуков во время движения – стуков или гудения со стороны, где расположена неисправная деталь, которые через некоторое время, если не принять никаких мер, переходят в вибрацию, отдающую и в руль, и в кузовную часть. Этот признак уже таит серьезную угрозу – если дело дошло до вибрации, в течение ближайшего времени можно ожидать развала «убитого» подшипника со всеми связанными с этим проблемами.

Порядок диагностики

Самостоятельная проверка ступичного подшипника производится в следующем порядке. Следует, по очереди поддомкрачивая левую и правую сторону транспортного средства, раскручивать колеса.

Найдя колесо, издающее гул при вращении, его следует покачать в разных направлениях. Как правило, быстро обнаруживается люфт. В некоторых случаях это вызвано слабо затянутой гайкой ступицы. Чтобы исключить такой возможности, ее следует подтянуть при помощи динамометрического ключа и законтрить. Если люфт и посторонние шумы не исчезли – ступичный подшипник следует заменить.

Поскольку ВАЗ-2110 с производства уже довольно давно снят, находиться на гарантии он не может. Не оснащен этот автомобиль и слишком сложной электроникой, в отличие от многих иномарок. Поэтому, обладая нужным инструментом и некоторыми навыками, заменить ступичный подшипник на «десятке» можно и самостоятельно.

Выбор новой детали

Купить новый ступичный подшипник сейчас не составляет никаких трудностей, но, поскольку выбор любых деталей очень богат, определиться с производителем бывает нелегко. Можно посоветовать отдать предпочтение элементу, произведенному на территории России. Качество подшипников, произведенных в Китае, уступает отечественным, и от их покупки следует воздержаться.

Порядок замены

Следует учесть, что гайка ступицы затянута очень туго, и сдвинуть ее с места тяжело. Чтобы облегчить эту задачу, можно использовать в качестве рычага металлическую трубу. Также могут пригодиться зубило и монтировка – лучше держать их поблизости. Очень хорошо, если производить самостоятельную замену этого элемента в первый раз поможет опытный автомобилист.

Выполняется эта процедура в следующем порядке. В первую очередь автомобиль следует поставить в гараж, оборудованный смотровой ямой. Если такой возможности нет, то нужно найти ровную площадку для производства ремонтных работ. Затем рычагом КПП включить первую передачу, а под передние колеса поставить противооткатные упоры (подойдут и обычные кирпичи). Сделав это, при помощи ключа-«баллонника» следует несколько ослабить колесные болты и приподнять сторону, на которой будет меняться ступичный подшипник, домкратом.

Затем крепежные болты выкручиваются до конца, и колесо снимается с оси. Отворачиваются направляющие штифты, и тормозной барабан снимается.

Если не получается сделать это сразу, следует взять молоток и, прикладывая к барабану небольшую дощечку, обстучать его по окружности.



Если обстукивание не дало результата, можно попробовать завернуть штифты на свое место – иногда барабан после этого отходит. В случае, если все методы оказались неэффективными, деталь нужно демонтировать при помощи съемника, однако при этом существует серьезный риск его повреждения. Если такое случится, тормозной барабан также потребуется заменить на новый.

Ступичная гайка откручивается при помощи торцевого ключа и (при необходимости) металлической трубы.

Гайка ступицы снимается с цапфы при помощи съемника

Можно попробовать снять ступицу и без съемника. Для этого нужно снятое колесо вновь поставить на место, а затем резко дернуть (но не нужно слишком усердствовать, иначе автомобиль сорвется с домкрата)

В случае удачи подшипник снимается вместе с внутренним кольцом. Если же оно осталось на месте, то с целью его демонтажа нужно воспользоваться маленьким съемником.

Если кольцо застряло, то его нужно сдвинуть при помощи зубила и монтировки, после чего воспользоваться стяжным съемником.

Стопорное кольцо снимается при помощи специальных щипцов или же плоскогубцев, после чего сбивается пыльник (его можно не снимать, если подшипник будет демонтироваться методом выбивания).

Затем подшипник выпрессовывается (или же попросту выбивается).

Старый смазочный материал следует удалить, заложив на его место новый. Затем производится запрессовка нового подшипника (по правилам это положено делать при помощи съемника, но в случае его отсутствия подойдет и наружная обойма заменяемого элемента).



Произвести запрессовку можно и при помощи тисков, но пытаться облегчить работу, забив подшипник молотком, нельзя ни в коем случае, иначе он будет попросту разбит.

Запрессовывать подшипник нужно до тех пор, пока не будет виден паз, который предназначен для стопорного кольца.

При запрессовке нужно соблюдать аккуратность, чтобы случайно не повредить пыльник. Стопорное кольцо устанавливается на место плоскогубцами или съемником.

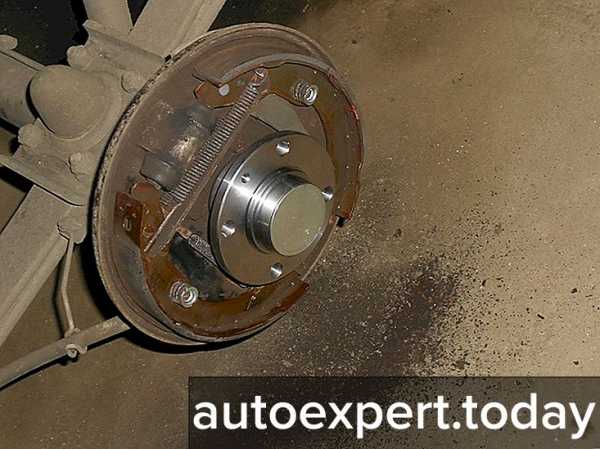

Ступица и внутреннее кольцо ставятся на свое место.

Надевается шайба.

После этого наживляется гайка…

… и затягивается динамометрическим ключом на 20-22 кгс/м. Буртик гайки следует замять, чтобы избежать ее самопроизвольного откручивания.

Тормозной барабан и колесо ставятся на штатные места.

Процедура замены ступичного подшипника завершена. При четком выполнении всех этапов и наличии необходимого инструмента эта работа занимает не более полутора часов.



miravto24.ru
