Как заменить свечи Форд Фьюжн своими руками
Замена свечей на автомобилях Ford Fusion производится после каждых 40 - 60 тыс. км. пробега. Некоторые специалисты рекомендуют менять свечи на Форд Фьюжн чаще, т. к. качество топлива в нашей стране очень низкое и загрязняются свечи намного быстрее.
В этой статье я расскажу как заменить свечи Форд Фьюжн своими руками в случае возникновения такой необходимости.
Перед тем как заменить свечи Ford Fusion нужно раздобыть:
- Свечной ключ на "16", а также ключ на "10".
- Отвертка TORX-20.
Замена свечей Форд Фьюжн своими руками — инструкция
1. Поднимите капот.
2. Отсоедините шланг картерных газов, а также воздушные патрубки, они снимаются "от руки" без каких-либо приспособлений и инструментов.
3. Далее возьмите ключ на "10" и открутите два крепежных болта на корпусе воздушного фильтра.
4. Снимите корпус воздушного фильтра со штырей, слегка потянув его. Сначала нужно снять с одного штыря, затем со второго.
5. Проверьте воздушный фильтр, возможно он нуждается в замене, для этого открутите с обратной стороны корпуса воздушного фильтра 10 саморезов отверткой TORX-20.
6. Слегка раскачивая в стороны, снимите люльки свечных проводов.
7. Теперь желательно продуть свечные колодцы сжатым воздухом, для того чтобы грязь во время замены свечей не попала в цилиндры.
8. Выкрутите свечи, используя свечной ключ на "16".
9. Возьмите новый комплект свечей Форд Фьюжн, установите их в гнезда и затяните свечным ключом.
10. Оденьте высоковольтные провода и установите воздушный фильтр на место. Не забудьте о патрубках и шланге картерных газов.
Теперь когда вы знаете как заменить свечи Ford Fusion
Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:
ford-master.ru
Замена свечей на Форде Фьюжн
Замена свечей зажигания является одной из простейших операций по ремонту двигателя, которую можно сделать самостоятельно. В данной статье приведём полезные советы по замене свечей в Форде Фьюжн. Также мы рассмотрим наиболее распространённые признаки необходимости замены.
Периодичность замены свечей зажигания
Ресурс классических никелевых свечей составляет порядка 20 – 30 тысяч км. Впрочем, о замене свечей зажигания на Форде Фьюжн 1.4 стоит задуматься уже через 15 тысяч км. В первую очередь это связано с низким качеством бензина в нашей стране, а также с суровыми климатическими условиями. Многие опытные автолюбители советуют обратить внимание на платиновые и иридиевые аналоги. Ресурс платиновых деталей примерно 70 – 80 тысяч километров. А иридиевые способны выдержать до 120 тысяч км пробега. Стоит помнить, что подобные деталей отличаются высокой ценой и не любят некачественное горючее.
Перед заменой свечей зажигания на Форде Фьюжн 1.4 убедитесь, что выбранная вами деталь подходит для автомобиля.
Признаки необходимости замены
Верными признаками износа детали являются:
- троение машины при езде;
- не сразу срабатывающий стартер;
- увеличившийся расход горючего.
Неисправности свечей зажигания обычно приводят к снижению производительности двигателя. Это связано с неполным сгоранием топлива в цилиндре. Излишки горючего имеют тенденцию просачиваться в систему выпуска газов, что может привести к перегреву и поломке катализатора.
В более серьёзных случаях, неисправность может привести к преждевременной детонации топлива. Такая детонация создает ударную волну, оказывающую огромные нагрузки на поршень, цилиндр, коленвал и прочие элементы двигателя. В результате нагрузок, на стенках цилиндров появляются глубокие «задиры» и трещины. На головках поршней появляются зазубрины и оплавления, а свечи и вовсе выгорают. Не стоит забывать и о перегреве двигателя, который может негативно повлиять и на другие системы автомобиля. На слух детонация воспринимается как громкий металлический стук или звон.
Даже в случае отсутствия явных признаков износа, не стоит пренебрегать этой процедурой. Своевременная замена поможет здорово сэкономить на топливе.
Где находятся свечи?
Для замены свечей на Форде Фьюжн 1.4 нам необходимо определить где они расположены. На данной модели, они находятся в специальных шахтах на блоке цилиндров, под корпусом воздушного фильтра. Определить их точное расположение можно по катушкам зажигания, к которым присоединены высоковольтные провода.
Подготовка к замене и необходимые инструменты
Для замены свечей зажигания в Форде Фьюжн вам понадобится головка на «16» с удлинителем и ключ на «10». Прежде чем начать процедуру замены, в целях безопасности следует отсоединить клеммы аккумулятора. Также важно помнить что замену производят на «холодную» спустя два — три часа после поездки. Извлекая свечи из горячего двигателя вы рискуете получить ожог и повредить резьбу колодцев.
Пошаговая инструкция по замене
Последовательность действий такова:
- Демонтируем шланг кратерных газов и воздушные патрубки. Их можно снять без каких-либо инструментов.
- Ключом на «10» откручиваем крепёжные болты на корпусе воздушного фильтра и снимаем его.
- Аккуратно извлекаем катушки зажигания из колодцев.
- Продуваем сжатым воздухом или пылесосим свечные колодцы. Это делается для того чтобы грязь не попала в цилиндры.
- Выкручиваем свечи используя ключ на «16». После чего устанавливаем новые.
Затягивая новые свечи, важно не прилагать чрезмерных усилий, иначе вы рискуете повредить резьбу колодца. А это чревато дорогостоящим ремонтом.
fix-my-car.ru
Ford Fusion (Форд Фьюжн) замена свечей зажигания. Видео инструкция
Сегодня у нас автомобиль Ford Fusion, с бензиновым двигателем, на котором необходимо выполнить замену свечей зажигания, покажем как это сделать своими руками правильно.

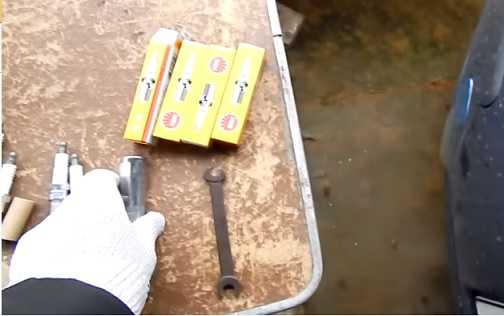

Для замены были приобретены свечи фирмы NGK, номер в каталоге 4559, они с удлинённой резьбой специально для этой машины. Для замены нам понадобится свечной ключ на 16, с резинкой внутри и ключ на 10.
Поднимаем капот, ключом на 10 откручиваем два болты крепления с крышки воздушного фильтра:

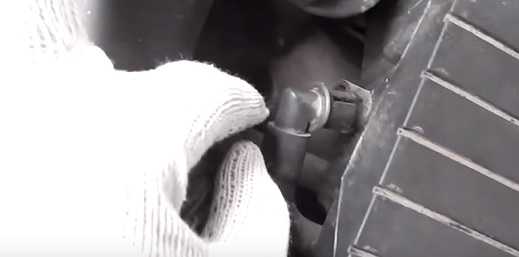

Отсоединяем воздушный патрубок и патрубок картерных газов:
Начинаем сдёргивать пластиковый короб с фильтром, он держится ещё на двух клипсах с резиновой прокладкой, делаем это вначале с одной стороны, потом с другой. Вытаскиваем высоковольтные проводы. Запоминать как они стоят не нужно, перепутать будет сложно, так как они определённой длины. Заглянув в свечные колодца, увидели там большое количество отложившейся грязи, нельзя допустить чтобы при замене она попала в двигатель, поэтому воспользуемся компрессором для выдувания, в нашем случае в его роли выступаем старый советский пылесос, который работает как на вдув, так и выдув.
Убедившись, что свечные колодца очищены, начинаем выкручивать свечи:
Вставляем новые и закручиваем их от руки, затем ещё при помощи трещотки, делаем четверть оборота, сильно затягивать нет необходимости, можно повредить резьбу. Собираем в обратном порядке, можете приурочить замену свечей, к замене воздушного фильтра, необходимо будет только открутить 10 саморезов с корпуса фильтра.
Видео замена свечей зажигания в Ford Fusion:
Резервное видео как заменить свечи зажигания в Форд Фьюжн:
Прочитано раз: 498; За сегодня: 1
remontautohelp.ru
Как поменять свечи зажигания на Форд фьюжн 🚩 Ремонт и сервис
Компания Форд (Ford) прочно утвердилась на отечественных автомобильных рынках. С начала 20 века она уже поставляла в нашу страну свой транспорт, а с 2002 года в России у нее появилось собственное производство. Автомобили марки Форд приобрели популярность среди российских автолюбителей благодаря широкому ряду моделей и относительной доступности вкупе с подлинным качеством. Сюда можно отнести и Форд Фьюжн (Ford Fusion).
Этот автомобиль отличается высоким уровнем безопасности, надежности и маневренности. Несмотря на то, что он достаточно компактный, его салон удивительно просторный и удобный. Кроме того, он обладает вместительным багажником. Так что совершенно никого не удивляет, что Форд Фьюжн был с восторгом принят автомобилистами.
Однако даже у такого надежного транспорта, как Форд Фьюжн, со временем выходят из строя свечи зажигания. Средний ресурс их бесперебойной работы при условии исправности всех остальных систем двигателя составляет 50 тыс. км пробега автомобиля.
Если не решаетесь доверить свой автотранспорт работникам сервисного обслуживания, для замены свечей зажигания необходимо подготовить соответствующий инструмент и, конечно же, приобрести новые исправные свечи. При этом не стоит забывать и про технику безопасности при работе с электрооборудованием. В обязательном порядке перед проведением работ необходимо заглушить двигатель, чтобы не подвергать свою жизнь опасности.
Для замены свечей зажигания с двигателя первоначально следует снять корпус воздушного фильтра. Он удерживается с помощью двух болтов, вывернуть которые возможно с помощью торцевой головки на «8». Далее полагается отсоединить воздушный патрубок.
Наконечники высоковольтных проводов со свечей зажигания снимаются крайне аккуратно, чтобы это не привело к их повреждению. А прежде чем приступить к непосредственному демонтажу, свечные колодцы стоит продуть сжатым воздухом, чтобы предупредить проникновение пылевых частиц в цилиндры. Для этих целей вполне можно применить автокомпрессор.
Свечи откручиваются специальным ключом на «16» с резиновой втулкой. С его помощью старые свечи извлекаются из колодцев и устанавливаются новые. Завернуть их достаточно усилием руки и немного подтянуть ключом. После чего производится обратная сборка: устанавливаются наконечники высоковольтных проводов и корпус воздушного фильтра.
www.kakprosto.ru
Свечи зажиганчеия Форд. Замена свечей зажигания Ford Fusion с двигателем Duratec 1.6
Наверное, найдутся читатели, которые считают, что замена свечей зажигания это пустяковая процедура, которая не стоит того, чтобы ее снова и снова описывать на интернет-ресурсах. С таким мнением можно согласится, если замену свечей выполнять на отечественном ВАЗе классической модели. Но если вам нужно заменить свечи зажигания на Ford Fusion с двигателем Duratec 1.6 в первый раз, то здесь без некоторых пояснений не обойтись.
Прежде чем приступить к замене свечей на двигателе Duratec 1.6, необходимо купить эти самые свечи зажигания NGK ITR6F13
Также вам понадобится свечной ключ (свечная головка с удлинителем и с резинкой внутри), которую без проблем можно купить на ближайшем авторынке.
Замена свечей зажигания на двигателе Ford Fusion
- Открываем капот Ford Fusion и видим верхнюю пластиковую защиту, которая крепится на 2 винтах.
- Открутив винты, отсоединяем воздушный патрубок и под крышкой находим фиксатор с задней стороны, которые дополнительно удерживают пластиковую защиту и снимаем ее.
- После этого имеем доступ к колодцам, где установлены свечи зажигания Ford Fusion. Также на фото видны фиксаторы пластиковой верхней крышки-защиты мотора Duratec 1.6.
- Потянув вверх высоковольтный наконечник, снимаем его с контакта свечи зажигания и откручиваем ее с помощью свечного ключа. После этого на ее место устанавливаем новую свечу зажигания Форд Фьюжн. Таким образом, производим замену остальных трех свечей зажигания.
Меняем свечи зажигания на Ford Fusion с двигателем Duratec 1.6
Меняем свечи зажигания на Ford Fusion с двигателем Duratec 1.6
Меняем свечи зажигания на Ford Fusion с двигателем Duratec 1.6
При подготовке публикации о том как заменить свечи зажигания на Форд Фьюжн 1.6 была использована информация с сайта fordfusionclub.ru
remontauto-ford.ru
Замена свечей зажигания Ford Fusion (Форд Фьюжн) своими руками
Замена свечей зажигания на автомобиле Ford Fusion
Для проведения работ по замене свечей зажигания вам необходим специальный свечной ключ на 16, на нем будет присутствовать резиновая втулка, предназначенная для удержания свечи, так ее будет легко подцепить и достать из колодца.
- Откройте капот. Под ним вы увидите плиту с двумя шурупами, открутите их.
- Отсоедините воздушный патрубок.
- Найдите два фиксирующих штыря декоративного кожуха. Открутите их и снимите плиту.
- Снимите корпус воздушного фильтра.
- Теперь перед вами находится блок со свечами.
- Аккуратно выньте свечные наконечники из колодцев, движениями покачивая и поворачивая из одной стороны в другую, это следует делать с крайней осторожностью, чтобы не повредить наконечники.
- После того, как наконечники высоковольтных проводов сняты, перед вами будут находиться колодцы со свечами.
- Прежде чем приступить к выкручиванию свечей, продуйте колодцы при помощи сжатого воздуха, это поможет избежать проникновения пыли и частиц грязи в цилиндры двигателя.
- Возьмите свечной ключ, выкрутите свечи и извлеките их из свечных колодцев. Когда свечи будут у вас в руках, осмотрите их и визуально определите состояние.
- При помощи круглого щупа проверьте уровень зазора между свечными электродами. Нормой считается 0,8 мм.
- При отличии показателя вашей свечи от нормы, зазор можно отрегулировать, путем подгиба бокового электрода. Внимание! Зазор регулируется подгибом только боковых электродов. Если вы попытаетесь изогнуть центральный электрод, то в результате изолятор свечи будет поврежден.
- Возьмите новые свечи и установите их в колодцы при помощи того же свечного ключа. Максимально заверните свечи усилием кисти руки, после этого можно слегка подтянуть ключом.
- Наденьте наконечники высоковольтных проводов.
- Установите на место корпус воздушного фильтра. Будьте осторожны прикручивая его винтами, постарайтесь попасть в изначальное положение, иначе вы можете сорвать резьбу.
- Присоедините патрубок.
- Закрепите на место защитный кожух двигателя.
Важно!
- Система зажигания – это источник повышенной опасности. При выполнении любых работ, связанных с системой зажигания требуется обязательное соблюдение правил по технике безопасности.
- Ни в коем случае не допускается проведение работ с системой зажигания, если у вас имеется электрокардиостимулятор. Не подвергайте себя повышенной опасности, обратитесь за помощью в сервисный центр. Так же с осторожностью проводите работы по техническому обслуживанию вашего автомобиля.
- Ни при каких обстоятельствах не прикасайтесь к элементам первичной и вторичной цепи системы в момент, когда зажигание включено, они находятся под высоким напряжением, а такие действия опасны для жизни.
- Прежде чем приступить к работам, связанным с системой зажигания, обязательно заглушите двигатель и вытащите ключ из замка зажигания. Возьмите это себе за правило и всегда его соблюдайте, если требуется отсоединение или присоединение электрических проводов, а также, если есть необходимость подключить измерительные приборы.
- Если зажигание включено, то потребуется минимальное покачивание транспортного средства для вызова импульса высокого напряжения. Соответственно, при осуществлении любого вида работ в моторном отсеке, ваша жизнь будет подвергаться опасности. Помимо этого возможны повреждения основных узлов системы зажигания.
- Если вы планируете проводить сварочные работы на автомобиле, то обязательно снимите обе клеммы с аккумуляторной батареи.
О свечах зажигания
Основной функцией свечи зажигания является воспламенение при помощи искры некоторого облака с топливовоздушной мелкодисперсной смесью. Этого количества горючей смеси должно хватить для того чтобы в камере сгорания произошел запуск самого процесса воспламенения.
Чтобы обеспечить устойчивую искру между электродами, свечной стержень окружается керамическим изолятором. Стержень с центральным электродом помещается в стекломассу, способную проводить электрический ток, она является надежным креплением и уплотняющим изоляционным материалом в камере сгорания.
Для образования искры между свечными электродами должно резко возрасти напряжение от нуля до момента образования дуги. После того, как возник искровой разряд, напряжение опускается до уровня, достаточного чтобы распространить искру, далее происходит процесс воспламенения топливовоздушной смеси.
Что такое калильное число?
Основным параметром свечи зажигания является рабочий температурный диапазон ее элементов, таких как центральный электрод и поверхность юбки изолятора. Для надежной и равномерной работы свечи требуется достижение ей достаточной температуры для самоочистки после запуска двигателя.
Уровень требуемой температуры составляет 400 градусов. Если свеча не будет достигать температуры самоочищения, то все остатки от продуктов сгорания будут осаждаться на опоре изолятора. При максимальной загруженности двигателя температура не должна быть более 800 градусов.
Следует знать, что для разных двигателей требуются различные условия работы для свечей зажигания. для определения совместимости двигателя и свечи зажигания существует такой параметр, как калильное число.
При использовании свечи, уровень калильного числа которой очень низок, опора изолятора будет сильно нагреваться, последствием такого перегрева может стать непроизвольное калильное зажигание, которое не поддается контролю и способно разрушить двигатель. При использовании свечей с повышенным калильным числом, она не будет достигать требуемой температуры для самоочистки, при этом постоянно будет загрязняться опора изолятора.
Читайте также
grandrepairauto.ru
Замена и обслуживание свечей зажигания
- Руководства по ремонту
- Ford Fusion 2002-2012
- Замена и обслуживание свечей зажигания
Вам потребуется специальный ключ «на 16» для выворачивания свечей зажигания (с резиновой втулкой для удерживания свечи).
На двигателях автомобилей Ford Fusion рабочим объемом 1,25–1,6 л применяют свечи зажигания NGK ITR6F13 (Motorcraft AGFS22IPG). Как заменитель на двигателях рабочим объемом 1,25–1,6 л можно применять свечи зажигания BRISK RR15YС1 или DENCO PT16VR13. Зазор между электродами свечей 0,7–0,8 мм.
1. Снимите корпус воздушного фильтра (см. «Проверка и замена фильтрующего элемента воздушного фильтра»).

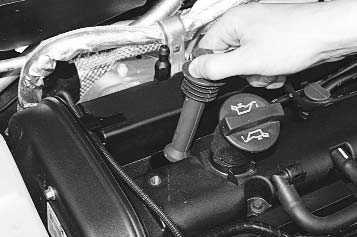

2. Снимите наконечник высоковольтного провода с заменяемой свечи.
3. Продуйте свечные колодцы сжатым воздухом, чтобы избежать попадания грязи в цилиндр двигателя при выворачивании свечи.
|
|
|

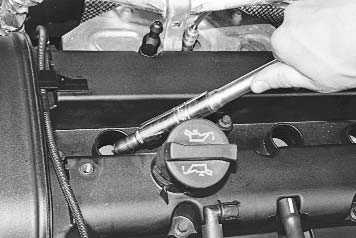

4. Выверните свечу… |
5. …и извлеките ее из свечного колодца. |
|
|
|

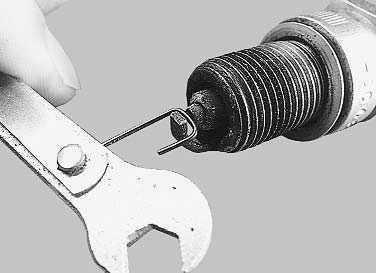

6. Круглым щупом проверьте зазор между электродами свечи. Он должен составлять 0,7–0,8 мм. |
7. Если зазор отличается от указанного значения, отрегулируйте его, подгибая боковой электрод. |
| Предупреждение Регулируйте зазор только подгибанием бокового электрода. Любой изгиб центрального электрода приведет к поломке изолятора свечи. |
8. При установке свечей зажигания вверните их сначала рукой (ключом без воротка), а затем затяните ключом.
