Дроссельная заслонка: устройство, чистка и ремонт

Содержание статьи:

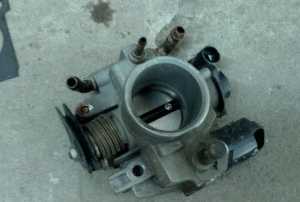

Здравствуйте, дорогие друзья! Продолжаем тему расходников и важных деталей автомобиля. А какие детали там не важны, спросите вы? Да, действительно, все элементы тесно взаимосвязаны друг с другом. Включая и нашего сегодняшнего героя, коим является дроссельная заслонка. На фото можете увидеть, как выглядит этот элемент.

Именно про нее предлагаю сегодня поговорить. Рассмотрим, какая схема устройства данного узла, для чего нужен этот регулятор, что такое датчик положения заслонки и так далее. Информации будет достаточно много, потому усаживайтесь поудобнее. Мы начинаем.

Особенности устройства

Бензин, масло в двигателе является такой же нормой, как наличие в ДВС (инжектор и карбюратор) дроссельного узла. Но что это такое?

Дроссельная заслонка или просто ДЗ, является компонентом впускной системы автомобильных двигателей, которые работают на бензине и оснащаются системой впрыска в мотор топлива. Задача устройства — регулировать количество подаваемого воздуха (кислорода), которое поступает в силовой агрегат для создания оптимальной по характеристикам топливовоздушной смеси.

Стоит ДЗ между впускным коллектором авто и непосредственно воздушным фильтром, чтобы обеспечивать подачу исключительно чистого воздуха в необходимом количестве.

Если говорить простым языком, то перед вами воздушный клапан. Когда дроссель открыт, давление внутри впускной системы равно параметрам атмосферного давления. Если узел закрыт, тогда угол меняется и создается вакуум.

Хотя устройство не такое простое, Как может показаться. Ведь помимо основной функции, ДЗ входит в состав системы охлаждения мотора. Корпус предусматривает наличие каналов, по которым циркулирует ОЖ (охлаждающая жидкость, если кто вдруг забыл). Плюс есть пара патрубков, один из которых соединяет с вентиляцией картера, а второй объединяют с системой улавливания бензиновых паров.

Клапан выглядит как круглая пластина, которая может поворачиваться и менять положение вокруг своей оси на полные 90 градусов. То есть полностью открываться и закрываться. Внутри корпуса расположен привод, РХХ и датчик положения ДЗ, он же устройство под названием потенциометр. Все вместе это образует наш с вами любимый дроссельный узел.

А теперь максимально все упрощу, чтобы вы поняли, зачем нужна эта регулировка и для чего двигатель оснащается ДЗ. Когда вы нажимаете на педаль газа, в работу вступает датчик (о них поговорим позже), открывает заслонку и впускает в двигатель определенное количество воздуха, чтобы создать нужную смесь топлива и кислорода. То есть, как вы понимаете, ДЗ нужен для набора скорости и повышения оборотов двигателя.

Приводы ДЗ

На автомобилях типа ВАЗ 2114, 2110 обычно стоит ДЗ с механическим приводом, в то время как множество автомобилей Ниссан, Шевроле, Тойота, Ауди, Шкода, Опель и Рено оснащаются уже электрическим приводом.

Потому прежде чем начинать ремонт своего Лансер 9 или старенького Жигуленка, и считывать признаки неисправностей заслонки, определите, где находится элемент и какой привод имеет ДЗ.

Механический привод

Механические виды такого устройства применяются в основном на старых и бюджетных автомобилях. Привод соединяется с педалью газа и непосредственно заслонкой с помощью специального троса из металла. Именно тросик непосредственно влияет на работу и от его целостности зависит эффективность всего дроссельного узла.

Все компоненты ДЗ собраны в блок, состоящий из корпуса, ДЗ, датчика положения этой самой заслонки и регулятора ХХ.

Конструкция предельно проста, как и принцип работы, обслуживание и регулировка. Устранить неисправности можно своими руками и никакое специальное обучение вам для этого не потребуется.

Электрический тип привода

Современный автомобиль оснащен электрическим приводом ДЗ с электронным типом управлением. Это позволяет достигать нужных параметров крутящего момента, вне зависимости от режима работы мотора.

Важным преимуществом является то, что работа электрического привода обеспечивает оптимальное открытие и закрытие подачи воздуха при нажатии на педаль газа. Потому достигается низкий расход топлива, работа мотора соответствует экологическим стандартам и нормам безопасности.

Если сравнивать с механическим приводом, то какая между ними разница? На

pricep-vlg.ru

Как почистить дроссельную заслонку (фотоотчет)

Подробности
Категория: Ремонт
Опубликовано 19.07.2015

Чистка дроссельной заслонки - несложная операция, которую может выполнить любой автолюбитель. Сегодня поделимся фотоотчетом, как почистить дроссельную заслонку самостоятельно.

Основными симптомами загрязнения дроссельной заслонки являются:

  • Плавающий холостой ход
  • Затрудненный запуск двигателя
  • Рывки автомобиля при движении на минимальных скоростях

Загрязняют заслонку нагар и масляный пар из системы вентиляции картера двигателя, поэтому ее желательно чистить раз в 40-50 тыс. км.

Для чистки дроссельной заслонки ее необходимо демонтировать с автомобиля. Для автомобилей с электронной педалью газа (Е-газ) сделать это проще, так как нет необходимости отсоединять тросик газа, шланги обогрева, датчики.

Как снять дроссельную заслонку

Чтобы снять дроссельную заслонку на автомобиле Лада Калина с электронной педалью газа, нам понадобятся фигурная отвертка и шестигранник на 5 мм.

Для начала при помощи фигурной отвертки ослабляем хомут крепления патрубка подачи воздуха к дроссельной заслонке и отсоединяем его.

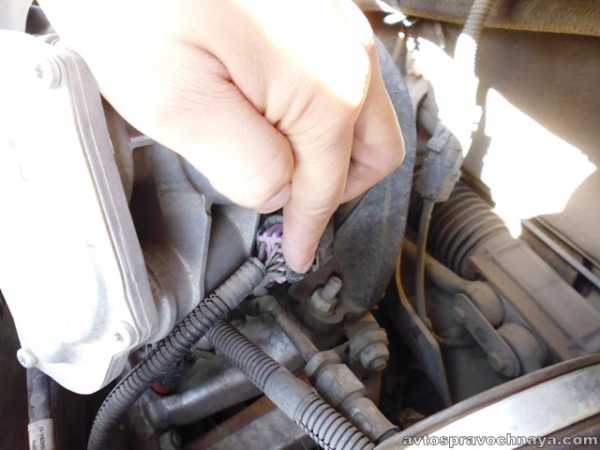

Далее отсоединяем разъем от дроссельного узла, нажав на пластиковый фиксатор сбоку.

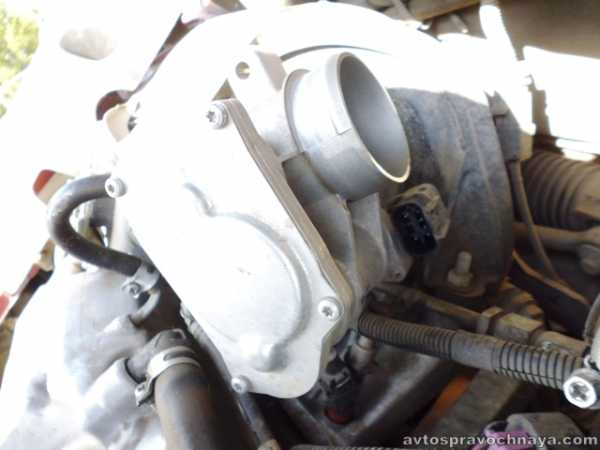

Далее берем шестигранник и откручиваем 4 винта крепления дроссельного узла к впускному коллектору.

После этого снимаем дроссельный узел и закрываем отверстие на коллекторе ветошью.

Как почистить дроссельную заслонку

Для чистки дроссельной заслонки нам понадобится аэрозольный очиститель карбюратора или инжектора, который можно купить в любом автомагазине, а также чистая ветошь.

Необходимо обработать аэрозолем внутреннюю полость дроссельного узла, саму дроссельную заслонку, ее ось и стенки воздушного канала.

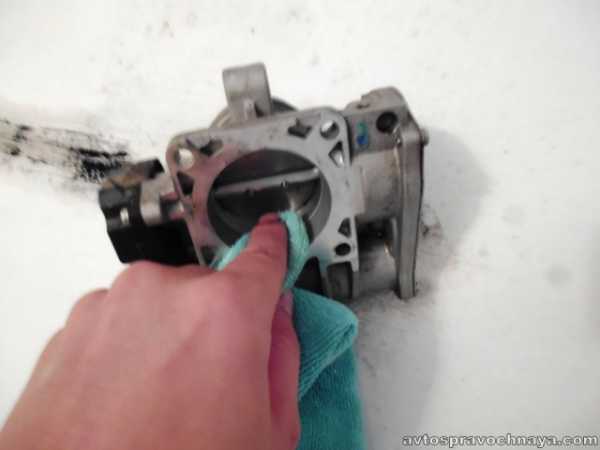

Сильные загрязнения необходимо протереть ветошью и повторно обработать аэрозолем.

При этом желательно избегать попадания средства на пластиковую часть дроссельного узла и электрический разъем.

Дроссельная заслонка до чистки

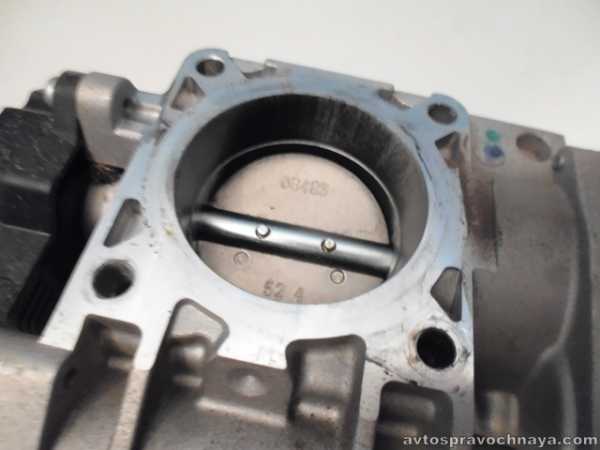

Дроссельная заслонка после чистки

Очищенную дроссельную заслонку необходимо высушить и установить обратно на автомобиль.

Установка дроссельной заслонки

Установка дроссельной заслонки производится в порядке, обратном снятию. Перед установкой нужно очистить посадочное место на коллекторе, а также проверить целостность резинового уплотнительного кольца.

После установки дроссельной заслонки нужно равномерно затянуть винты ее крепления, чтобы избежать подсоса воздуха.

После этого не забудьте соединить электрический разъем и вернуть на место патрубок подачи воздуха.





avtospravochnaya.com

Как прочистить и промыть дроссельную заслонку?

Промывка и чиста  как дроссельной заслонки, так и всего узла не представляет собой трудновыполнимую задачу.  Но тем не менее, многие автовладельцы не знают как правильно чистить, зачем чистить и когда чистить, да и имея всего лишь небольшой опыт в обслуживании машины, боятся лезть под капот и делать что либо своими руками.

В данной статье мы разберём всю процедуру промывки дроссельного узла, и надеюсь, что у типичного автовладельца отпадут все вопросы по выполнению данной операции.

Что такое дроссельная заслонка, дроссельный узел?

Говоря простым языком, дроссельная заслонка – грубо говоря «педаль газа». Нажимая на газ, мы открываем дроссельную заслонку, откуда поступает воздух в двигатель, а  вместе с ним в цилиндр попадает бензин, тем самым повышая обороты двигателя. Чем сильнее нажимаем на газ – тем больше открыта дроссельная заслонка – тем больше повышаются обороты двигателя.

Где находится дроссельная заслонка?

Весь дроссельный узел находится в подкапотном пространстве. Он расположен между связкой «впускной коллектор» и «воздушный фильтр». Иными словами: воздух заходит в воздушный фильтр, проходит через ДМРВ, поступает в дроссельный узел, а оттудова идет в двигатель через впускной коллектор (ресивер). Чтобы узнать, где расположена дроссельная заслонка – обратите внимание на рисунок (под номером 3).

Зачем и когда чистить/мыть дроссельную заслонку?

Существую такие понятия, как масляная пыль, картерные газы, масляные отложения. И вся эта грязь оседает на стенках дроссельного узла как снаружи так и внутри.  Из-за этой грязи дроссельная заслонка перестает закрываться или полностью открываться.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

– плохой или нестабильный запуск двигателя «через раз»

– нестабильный холостой ход, плавают обороты

– при движении на малых скоростях, автомобиль подергивается

– провалы на холостом ходу, двигатель глохнет на холостых.

Все эти признаки свидетельствуют о грязном дроссельном узле. Но не спешите делать выводы и бросаться на чистку узла, т.к. эти же признаки могут свидетельствовать о неисправности некоторых датчиков: РХХ, ДПДЗ – эти датчики находятся на дроссельном узле и могут быть неисправны. В частности, качественная промывка дроссельного узла может вылечить эти датчики, но не факт (пройдя по ссылке, вы можете проверить,  почистить, заменить РХХ, проверить ДПДЗ, отремонтировать и заменить его). Так же, похожие симптомы имеет неисправный ДМРВ. Чистить дроссельный узел желательно с периодичностью в 30 тыс. км.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

1)      Поверхностный

2)      Полный

Эти два вида отличаются степенью сложности очистки, соответственно – качеством.

Поверхностная чистка:

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

   Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.

Тряпка

Щетка

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки,  берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

Плоская, крестовая отвертка

Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб)

Ватные палочки

Торцовый ключ на «13»

2 болта М13

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

1)      Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется  перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера

2)      Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел.

Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел,заслонку?

3)      Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.

4)      Затем все устанавливаем обратно, не забыв поставить новую прокладку.  Главная страница
