Замена сцепления Ford Fusion

Замена сцепления Ford Fusion

Главными неисправностями, требующими замены сцепления, при этом его необходимо демонтировать и разобрать, являются:

  • Увеличение шума при включении, по сравнению с обычным.
  • При работе сцепления чувствуются рывки.
  • Сцепление включается недостаточно, получается эффект пробуксовки.
  • Сцепление выключается недостаточно, тогда его ведет.

Если сцепление на автомобиле Ford Fusion вышло из строя, то заводом-изготовителем рекомендуется одновременно поменять все его составляющие детали. К ним относятся: выжимной подшипник, ведущий диск и ведомый. Такая рекомендация обосновывается тем, что работа, связанная с заменой сцепления является довольно трудоемкой, а что касается деталей, которые при разборке окажутся исправными, их работоспособность будет значительно снижена. При установке старых составляющих вместе с новыми деталями, возможно, потребуется скорая повторная замена.

Самостоятельная замена сцепления на автомобиле Ford Fusion

Для демонтажа сцепления на Ford Fusion вам потребуются:

  • Ключ на 10 или торцевая головка.
  • Лопатка монтажная.
  • Оправка, с ее помощью выравнивается ведомый диск, она легко получается из первичного вала коробки, если удалить шестерни. Кроме того, в продаже существуют уже готовые оправки.

Демонтаж

  1. Открутите и извлеките коробку передач с автомобиля Ford Fusion.
  2. Если вы все же решите оставить нажимной диск без замены, то следует как-нибудь промаркировать расположение маховика и корзины, например, маркером или краской, это потребуется при установке в исходное положение нажимного диска к маховику. Далее равномерно ослабьте зажим болтов, для этого откручивайте болты по периметру, по очереди, совершая ключом по два оборота.
  3. Маховик следует зафиксировать от проворачивания, используйте для этого монтажную лопатку или длинную отвертку. Отвинтите 6 болтов, фиксирующих кожух нажимного диска.
  4. Произведите демонтаж корзины и ведомого диска сцепления, при этом придержите ведомый диск.

Проверка и осмотр

  1. Осмотрите поверхность ведомого диска на предмет трещин, их быть не должно.
  2. Осуществите контроль величины, насколько износились фрикционные накладки. Если поверхность накладок замаслена, головки у заклепок утапливаются более 0,2 мм, соединения заклепок ослаблено, то обязательно потребуется замена ведомого диска. При обнаружении замасливания на поверхности накладок фрикционных следует проверить состояние сальника, расположенного на первичном валу коробки. Скорее всего, потребуется его замена.
  3. Проверьте, насколько демпферные пружины надежно прикреплены внутри гнезд ступицы на ведомом диске, это делается передвижением их в ступичных гнездах от руки. При свободном передвижении демпферных пружин или при наличии обломов, диск следует поменять.
  4. Осуществите контроль биения ведомого диска, оно не должно превышать 0,5 мм, это требуется при обнаружении коробления диска, тогда поменяйте его.
  5. Осмотрите рабочую плоскость трения маховика и корзины сцепления. При наличии забоин, задиров, глубоких рисок или других следов износа или перегрева, дефектные детали следует поменять.
  6. Если обнаружите, что заклепочные соединения корзины и кожуха нажимного диска ослаблены, то корзину придется заменить целиком в сборе.
  7. При наружном осмотре, визуально оцените, в каком состоянии пребывает диафрагменная пружина на нажимном диске. На ней недопустимо наличие разрывов. Те места, где лепестки пружины контактируют с выжимным подшипником, должны быть расположены на одной поверхности, при этом проверьте их на признаки износа, допустимое его значение 0,8 мм. В противном случае потребуется замена корзины в сборе.
  8. Осмотрите звенья, соединяющие кожух и корзину, при их замятии или поломке корзина подлежит замене, так же в сборе.
  9. При помощи наружного осмотра следует оценить состояние, в котором пребывают кольца опорные на нажимной пружине с внутренней и наружной ее стороны. На кольцах должны отсутствовать разрывы и другие следы износа, если вы их обнаружили, то нажимной диск подлежит замене в сборе.
  10. Прежде чем осуществить установку сцепления, следует осуществить контроль за тем насколько мягко движется ведомый диск по шлицам на первичном валу коробки. Если есть необходимость, то следует устранить причины, по которым происходит заедание или заменить неисправные детали.

Установка

  1. На шлицы ступицы диска фрикционного нанесите консистентную тугоплавкую смазку.
  2. Когда будете осуществлять установку сцепления, сначала наденьте фрикционный диск, в этом вам поможет оправка, затем, на три штифта центрирующих надевается кожух корзины, и вкручиваются болты фиксирующие кожух к маховику. Имейте ввиду, что при установке фрикционного диска в кожух корзины, часть ступицы, которая выступает, должна направляться в сторону пружины нажимной.
  3. Болты следует вкручивать равномерно и последовательно, по всему диаметру переходите от болта к болту, закручивая ключом на каждом по обороту.
  4. Извлеките оправку и установите на место коробку передач.
  5. Осуществите проверку работы сцепления.

Как осуществить проверку хода педали привода сцепления на автомобиле Ford Fusion?

Диагностика хода педали сцепления осуществляется для того чтобы оценить рабочее состояние сцепления, это требуется при полной замене с разборкой и демонтажем и при выяснении причин нестабильной его работы, например, когда сцепление буксует, ведет и другие.

  • Проверьте расстояние, которое остается между ковриком на полу кузова под ногами водителя и накладкой на педали сцепления, при этом нажимать на педаль не надо.
  • Не меняйте положения, в котором находится линейка, нажимайте на педаль до момента, пока не сработает ограничение, и снова замерьте то же расстояние.
  • Нормальным уровнем считается разница между показателями 139±3 мм. Возможность корректировки для хода педали в данном случае отсутствует.
  • Если отклонение хода педали от нормы значительно превышает допустимые показатели, то сцепление будет работать нестабильно и с большими отклонениями, что будет проявляться в различных неприятных моментах поведения сцепления при работе: рывки, ведение и т.д. Такие признаки будут говорить о неисправном сцеплении или приводе выключения, либо о некорректной установке нового сцепления.
  • Если отклонения показателей хода педали незначительны, то сцепление работает исправно, а, следовательно, можно продолжить его дальнейшее использование.

Читайте также

admin 2013-12-10T18:18:49+03:00

grandrepairauto.ru

Замена сцепления Форд Фьюжн своими руками

Замена сцепления — сложная и не всегда выполнимая в домашних условиях процедура. Главными признаками я необходимости заменить сцепление являются следующие факторы: сцепление пробуксовывает, сцепление ведет, во время переключения передач слышны посторонние звуки, рывки во время переключения.

Перед тем как заменить сцепление необходимо иметь следующее:

  1. Ну, во-первых новое сцепление FordFusion.
  2. Торцовые ключи на: «8», «10», «13», «15», «19» и желательно удлинители к ним.
  3. Домкрат.
  4. Пустая тара для слива масла.
  5. Набор шестигранников.
  6. Пару отверток (плоская и крестовая).
  7. Молоток и зубило.
  8. «Волшебная» жидкость WD-40.
  9. Графитная смазка.
  10. Антифриз (пока будете снимать КПП то он практически весь вытечет).
  11. Желательно наличие помощника.

Замена сцепления Форд Фьюжен — пошаговая инструкция

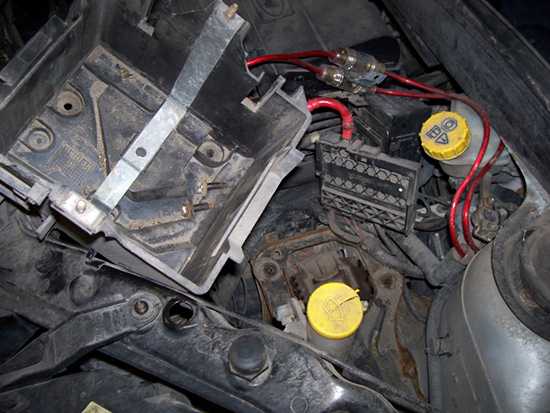

1. Первым делом снимите АКБ ключом на «10».

2. Далее снимаем «мозги», для этого открутите несколько шурупов.

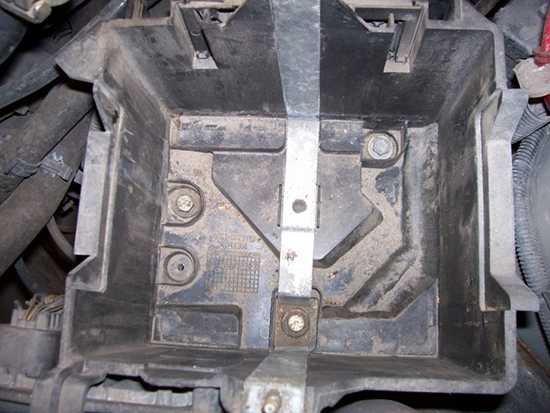

3. Теперь нужно демонтировать полку АКБ, это сделать довольно просто — достаточно открутить 3 винта ключом на «13».

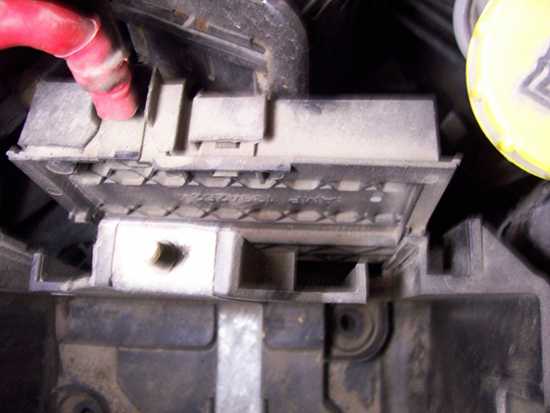

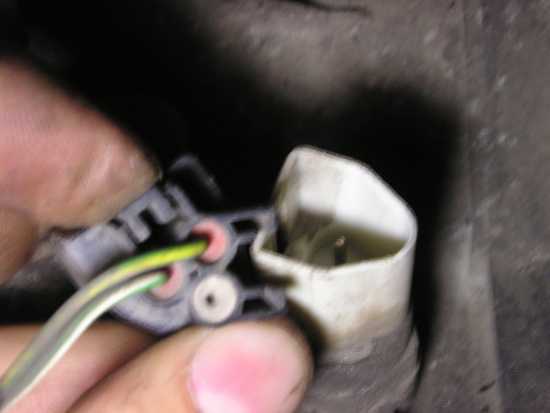

4. Отключите клемную колодку, затем отогнув немного в сторону, тянем вверх и достаем.

5. Достаньте полку аккумулятора, внизу нужно открутить гайку подушки КПП ключом на «19».

6. Далее ключом на «10» открутите 3 крепежных винта кронштейна полки АКБ, после чего достаньте его.

7. Ключом на «10» открутите 2 болта крепления подушки к кузову.

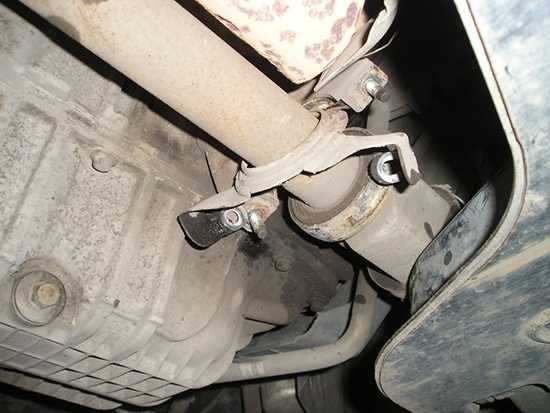

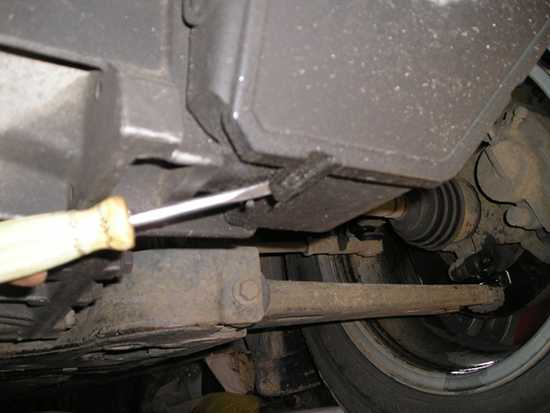

8. Продолжение работы будет уже под машиной. Откройте крышку КПП, для этого подденьте отверткой защелки и шарниры тросиков.

9. Защелка оранжевого цвета немного утопленная служит для регулировки хода рычага, ее трогать совсем не обязательно.

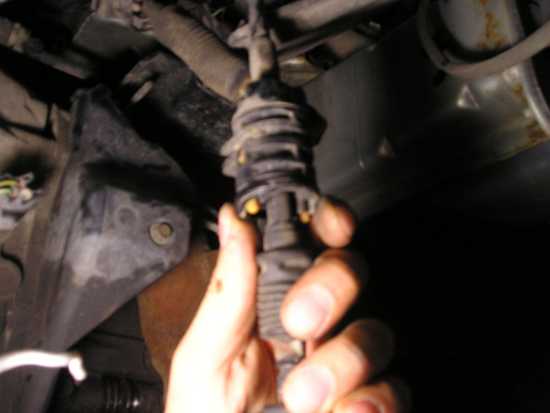

10. Когда шарниры отсоединены нужно снять тросики. Для этого проверните против часовой стрелки.

11. Открутите пластик черного цвета, который крепится на 4 винта под головку на «8».

12. На этом этапе необходимо слить масло с КПП. Установите пустую емкость для масла, затем возьмите шестигранник и открутите заливную пробку, а также пробку сливного отверстия ключом на «19».

13. После того как масло сольется закрутите пробки на места.

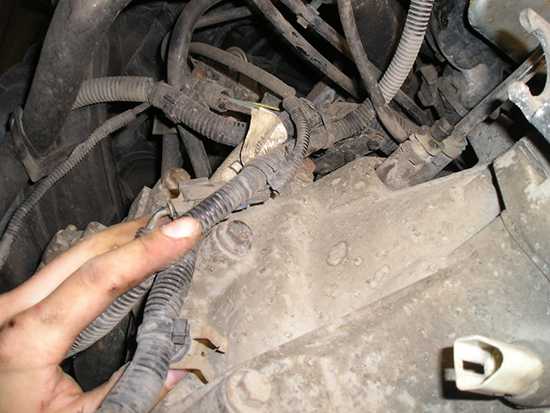

14. Поддев отверткой стопорную пружину, извлеките трубку подачи тормозной жидкости в рабочий цилиндр сцепления.

15. Снимите отверткой крышку закрывающую клеммы, затем ключом на «10», «13» открутите клеммы стартера.

16. Затем выкрутите три болта крепления стартера.

17. Установите домкрат и поднимите машину, затем снимите колеса.

18. Обработайте жидкостью WD-40: гайку болта шаровой, гайку рулевого наконечника, а также гайку стойки стабилизатора.

19. Далее необходимо открутить гайки ключом на «15» для наконечника и стойки стабилизатора, возможно потребуется шестигранник. Для болта шаровой потребуется TORX или в простонародье звездочка.

20. Прижмите стабилизатор к рычагу для того чтобы снять стойку.

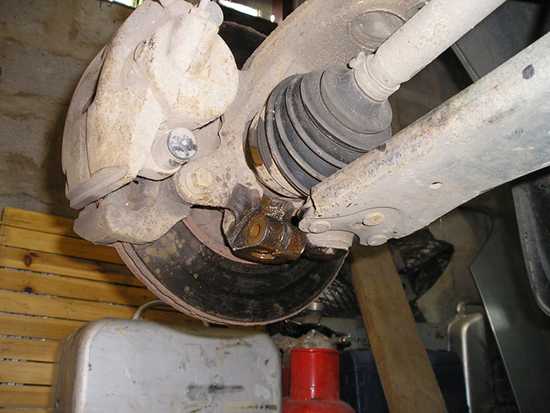

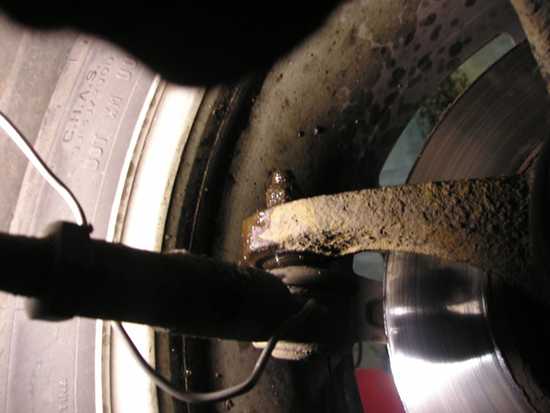

21. Для того чтобы выбить болт крепления шаровой и палец наконечника рулевой тяги используйте наставку из латуни или любого другого мягкого металла.

22. Когда болт шаровой выбит, проверните термоэкран для получения доступа к разрезу поворотного кулака. Возьмите зубило и молоток потяжелее и разожмите поворотный кулак.

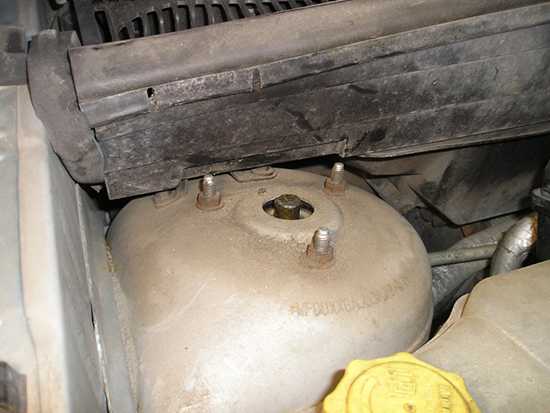

23. Затем разъедините рычаг и стойку. Открутите гайки опорного подшипника. В случае если вы работаете с левой стойкой ее можно отвести и извлечь полуось. На левой полуоси имеется стопорное кольцо, поэтому для снятия необходимо приложить усилие.

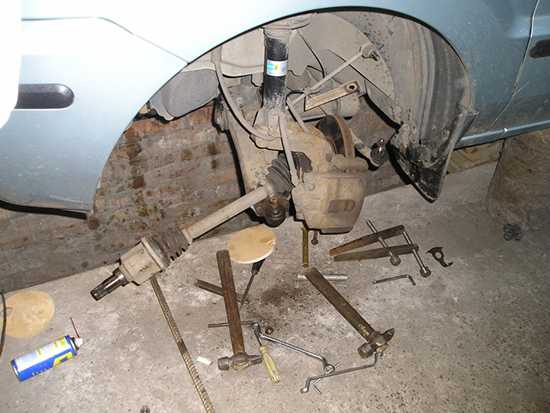

24. Повторите все то же самое с правой стороны, есть правда момент — необходимо откручивать промежуточную опору.

25. Едем дальше. При помощи домкрата немного домкратим мотор.

26. Далее необходимо снять центральную опору коробки передач. Выкрутите болты крепления КПП, здесь придется повозиться, поскольку в верхней части расположены труднодоступные болты.

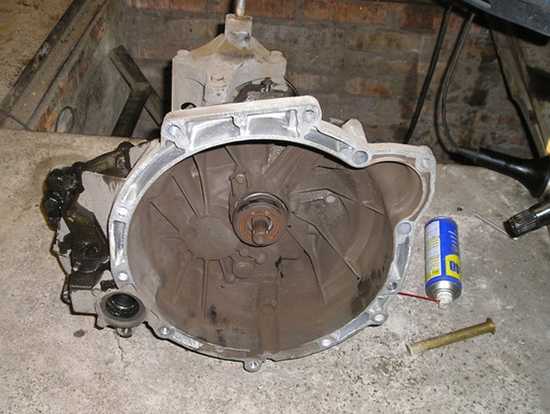

27. В результате этого ваша трансмиссия должна отделиться от двигателя.

28. На данном этапе вам потребуется помощник, поскольку коробка вещь довольно тяжелая.

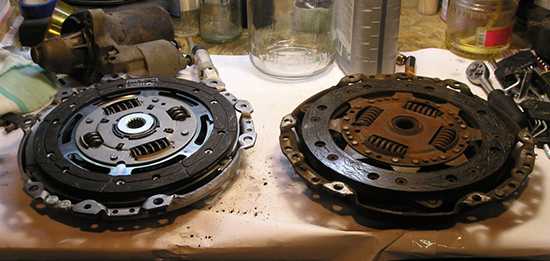

29. Теперь необходимо снять корзину, для этого нужно открутить шесть болтов ключом на «10».

30. Открутите выжимной, там 3 болта под ключ на «10».

31. Используя смазку, которая идет в комплекте, нужно смазать шлицы коробки.

32. Теперь нужно прикрутить сцепление на место дальнейшей эксплуатации. Следите за тем, чтобы ведомый диск был строго по центру.

Дальнейшая сборка производится в обратной последовательности. По окончанию залейте масло до уровня, и прокачайте цилиндр сцепления. Ну и не забудьте проверить все после завершения. На этом замена сцепления Форд Фьюжн своими руками может считаться завершенной. Если все делать по инструкции, то у вас все должно получиться. Желаю удачи, надеюсь, статья поможет вам решить вашу проблему.

Ремонт Форд своими руками

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Ремонт и обслуживание сцепление Форд Фьюжен 1.6

Форд Фьюжен 1.6 – это автомобиль, который производился как “машина для всех”. И действительно автомобиль спроектирован так, что способен удовлетворить запросы любого автолюбителя. Возможно, что это было достигнуто, что машину разрабатывали и начали производить не в Америке, а в Европе. И правда, машина производится в Германии. В большинстве стран Фьюжен завоевал популярность своей оптимальной ценой и высоким клиренсом.

Форд Фьюжен 1.6

За основу была взята подвеска от Форд Фиеста, а позже сделали рестайлинг и модель стала уникальная. Машина оснащается 5-ти ступенчатыми КПП для бензиновых двигателей 1.4 и 1.6, а для турбодизельных двигателей 1.6 применяется роботизированная КПП. Более дешевые 4-х ступенчатые коробки ставятся только на бензиновые 1.6. Самый мощный двигатель – это бензиновый Duratecc рабочим объемом 1.6 литра -101 лошадиная сила разгонит Форд Фьюжен до 190 км/ч.

Тип сцепления и его устройство

Ремонт сцепление сводится к замене изношенных деталей на новые. Но перед этим нужно понять из чего состоит сцепление и как правильно разобрать узел, чтобы ничего не сломать и не навредить своему здоровью. На этом Форд Фьюжен 1.6 установлено сухое однодисковое сцепление с центральной диафрагменной пружиной – его вполне хватает для задач этого автомобиля. Основными деталям являются маховик, ведомый диск, кожух с корзиной сцепления и диафрагменная пружина. Нажимной диск (то есть корзина) сцепления установлен в стальном кожух и прикреплен несколькими болтами к маховику двигателя. Ведомый диск ставится на шлицы первичного вала КПП и прижимается диафрагменной пружиной между нажимным диском и маховиком.

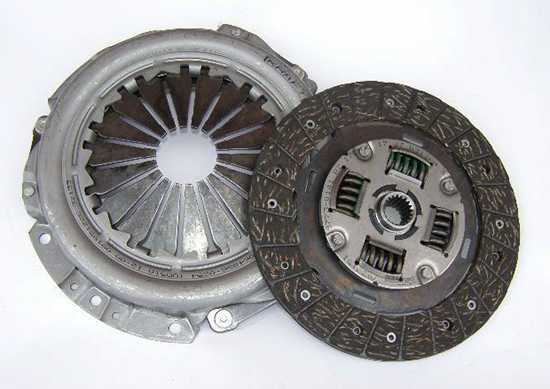

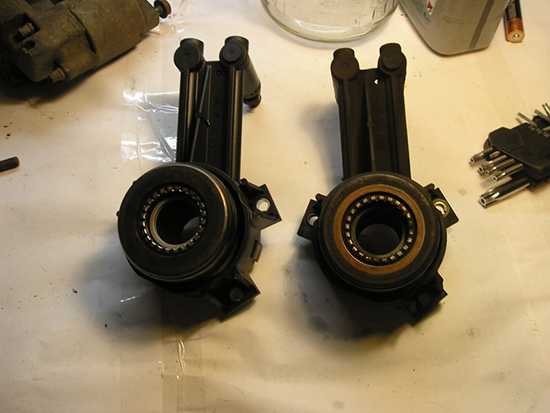

Подшипник выключения сцепление на Фьюжен 1.6 создатели удобно объединили с рабочим цилиндром привода выключения сцепление, который крепится к картеру. Привод, что приводит сцепление в движение, является гидравлическим. Он состоит из рабочего цилиндра, что установлен в корпусе, а сам корпус объединён с подшипником выключения сцепления. Педаль сцепления, вернее? ее кронштейн просто прикреплен к щиту днища автомобиля. В верхнее положение педаль возвращает пружина. Сцепление выключается штоком главного цилиндра, которой с помощью вилки с педалью. А сам главный цилиндр соединяется через шланг с расширительным бачком, который установлен на главном тормозном цилиндре Фьюжен 1.6 (бачок предусмотрен общий для обоих цилиндров).

Диагностик хода педали

Разобравшись, из чего состоит сцепление можно и разобраться в основном способе, с помощью которого сцепление диагностируется. То, как ходить педаль нужно проверять для общей оценки технического состояния и при обнаружении каких – то проблем (например, когда сцепление ведет). Для диагностики нам понадобится линейка. Сначала измеряем расстояние от накладки до коврика пола. После своих измерений не изменяя положение линейки нажмите на педаль и замеряйте полученное расстояние. Разница между двумя значениями на Фьюжен 1.6 должна составлять 135 мм. Регулировать ход педали просто так невозможно. Если разница сильно отличается от номинального значения, и это сопутствует неправильной работой сцепления, то все это свидетельствует о том, что что-то в сцеплении сломано. Если отклонения в значениях незначительны, то сцепление можно эксплуатировать дальше.

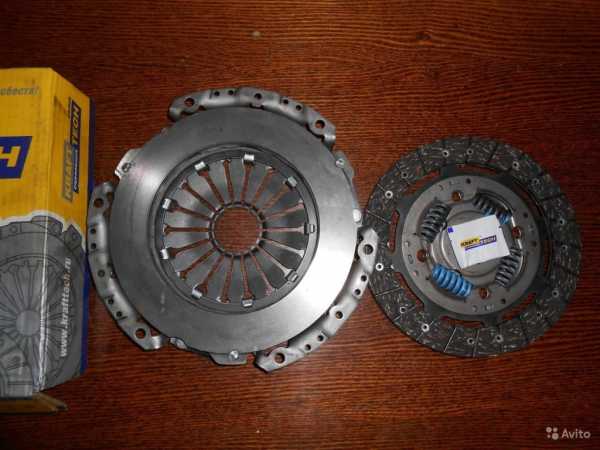

Сцепление Форд Фьюжен 1.6

Демонтаж и установка сцепления

Основные неисправности, при которых сцепление придется все-таки разбирать:

  • Наличие неестественного шума при включении сцепления.
  • Рывки при включении и выключении сцепления Форд Фьюжен 1.6.
  • Неполное включение и выключение сцепления.

Первым делом нужно снять КПП. Если в корзине не будет найдено поломок, и она будет ставится обратно как есть то для сохранения балансировки лучше пометить как расположены кожух диска и маховик, чтобы все в обратно в таком же виде. Маховик нужно зафиксировать любым удобным способом, чтобы он не вращался. Далее, нужно открутить болты крепления кожуха к маховику. Ослаблять болты нужно равномерно: по паре оборотов ключа на один болт, и так по кругу до полного снятия.

После снятия нужно визуально осмотреть ведомый диск. Если на нем присутствуют трещины, либо головки фрикционных накладок утоплены менее чем на 0.2 мм, либо же все накладки замаслены – ведомый диск нужно менять.

Если демпферные пружины не надежно закреплены, легко поддаются смещению рукой, либо сломаны, то диск тоже нужно менять. Так же диск можно проверить на биение. Далее нужно визуально осмотреть места, где маховик трется с нажимным диском. Нужно осмотреть на присутствие глубоких царапин, задиров и явных следов перегрева при работе. Если были обнаружены какие-то дефекты деталей – эти детали нужно заменить.

Замена рабочего цилиндра

Верный признак того, что сцепление требует замены рабочего цилиндра – это появление постоянного повышенного шума при выключении сцепления. Рабочий цилиндр изготовлен вместе с выжимным подшипником, для снятия нужно вывернуть три болта крепления на стенке картера. Открутив их в руках сразу же окажется выжимной подшипник и цилиндр. Далее просто устанавливаем новый цилиндр вместе с новым подшипником обратно, так уж все предусмотрено инженерами – ничего не ремонтируется. Затягивать болты нужно с помощью динамометрического ключа с моментом в 10 Нм. Также нужно не забыть удалить воздух из гидропривода сцепление путем прокачки.
