Замена подшипника дифференциала – Как поменять подшипник дифференциала АКПП?

Как поменять подшипник дифференциала АКПП?

Многие владельцы автомобилей с коробкой-автомат считают, что использование АКПП чревато многими неприятностями, однако на практике этот узел исправно служит много лет. Конечно, при небрежной эксплуатации проблемы могут появиться и быстрее, однако естественный износ деталей в нормальных условиях наступает нескоро. Но даже если подобная неприятность случается – паниковать не стоит, ведь большинство поломок можно устранить в самостоятельном порядке. К таким неполадкам относится и выход из строя подшипника дифференциала АКПП.

1. Когда нужна замена подшипника дифференциала АКПП?

Дифференциал – это специальное механическое устройство, предназначенное для передачи вращения от одного источника к двум другим. При этом, угловые скорости вращения источника и потребителей должны быть независимыми. Другими словами, данный механизм способен снижать обороты от КПП к ведущим колесам, а также позволяет последним вращаться с разной скоростью. В настоящее время могут встречаться самые разнообразные признаки неполадок АКПП, что, в свою очередь, дает автовладельцам всю необходимую информацию о характере поломки. Так, к примеру, неисправности в гидроблоке сопровождаются появлением существенных толчков при переключении передач. Более того, подобные толчки характеризуются нарастанием интенсивности и на начальных этапах едва заметны, но со временем прогрессируют и становятся более ощутимыми.

При первых проявлениях неисправности автоматической трансмиссии, автовладельцу следует как можно быстрее обратиться в специализированный сервисный центр, профессиональные сотрудники которого качественно устранят проблему в самые короткие сроки. Конечно, при наличии соответствующих знаний и подходящего инструментария все необходимые ремонтные мероприятия можно провести и самостоятельно.

Главными проявлениями неисправностей АКПП являются полный отказ переключения рабочих режимов коробки или блокировка ее работы на конкретной передаче. В такой ситуации владельцу транспортного средства придется воспользоваться услугами эвакуатора. Передвигаться на автомобиле со сломанной коробкой передач крайне нежелательно, так как это может привести к очень серьезным повреждениям привода и всей автоматической трансмиссии.

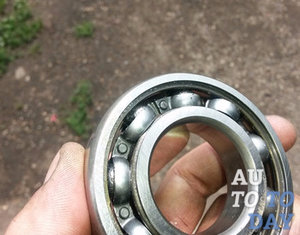

Выход из строя подшипника дифференциала АКПП и износ шестерен зачастую сопровождается уже упомянутым нарастающим гулом, вибрацией при движении и другими посторонними звуками непонятного происхождения. В зависимости от количества оборотов двигателя, шум усиливается и может дополниться появлением металлического скрежета.

2. Процесс замены подшипника дифференциала АКПП

Если вы решили заменить поврежденный или изношенный подшипник в домашних условиях, то нужно знать об особенностях этого процесса. Суть задачи заключается в спрессовании с цапфы коробки дифференциала. Конечно, снятая деталь уже непригодна для установки, так как сепаратор серьезно поврежден. При проведении диагностики следует внимательно осмотреть рабочие поверхности и зубья сателлитов, шлицов и зубьев полуосевых шестерен. Если на этих деталях заметны следы износа и повреждений, то их также нужно будет заменить.

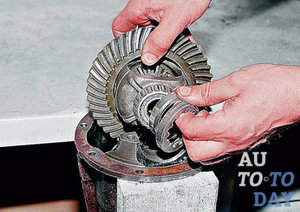

Процесс замены сломанного подшипника дифференциала начинается с демонтажа АКПП. Обратите внимание! Это довольно тяжелая конструкция, поэтому снимать ее лучше с помощником. Кроме того, объем работы тоже немаленький, и придется раскручивать достаточно много гаек.

Итак, для начала нужно отсоединить от АКПП трос селектора, масляные шланги и несколько электроразъемов. Затем следует поднять переднюю часть транспортного средства и достать валы привода. Сам мотор подвешивают на траверсе, после чего откручивают продольную лыжу, подушки коробки, а также крепежные элементы соединения с автомобильным двигателем.

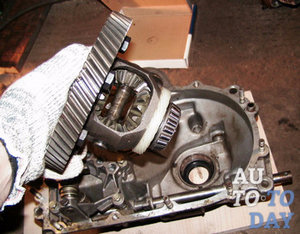

Дальше коробку снимают и уже в более удобном положении производят диагностику и замену всех поврежденных деталей: перебирают сальники, меняют масляный фильтр, достают дифференциал и производят замену его подшипников. Также нелишней будет очистка от старого герметика привалочной поверхности колокола, с последующим нанесением нового состава. В завершение процедуры, после того, как герметик полностью высохнет, все детали собираются в обратном порядке.

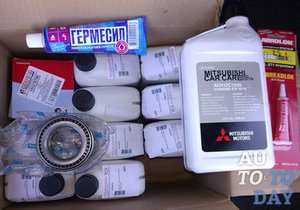

3. Что нужно для замены подшипника дифференциала АКПП

Для выполнения тех или иных ремонтных задач наличие специальных инструментов – обязательное условие, особенно если вопрос касается такого сложного механизма как автоматическая коробка передач. Как мы уже говорили, прежде чем выполнить замену подшипника дифференциала АКПП, придется демонтировать саму коробку. Некоторые автовладельцы вполне успешно выполняют указанный процесс с помощью ручной лебедки, а под поддон силового агрегата устанавливают деревянные подкладки.

Все крепежные элементы выкручиваются при помощи соответствующих им ключей, а вот для качественного снятия/установки самого подшипника нужно иметь специальную оправку (съемник). Такие же оправки нужны и для некоторых других задач, к примеру – для установки стопорного кольца дифференциала или монтажа сальника масляного насоса. Также весьма важным и необходимым элементом является динамометрический ключ, использующийся для регулировки затяжки всех элементов при обратной сборке. От перетяжки плиты может просто повести, и тогда заклинивания клапанов избежать не удастся.

Естественно, каждая отдельная модель транспортного средства может потребовать наличия и других инструментов, но наборы для выполнения ремонта АКПП, как правило, уже включают все необходимое, стоит только узнать размеры и тип крепежных элементов или снимаемых/устанавливаемых деталей. Многие автовладельцы часто обходятся подручными средствами, что, к слову, крайне необдуманный поступок, так как молотком или ломом можно нанести деталям серьезные повреждения, а избавиться от них поможет только полная замена элемента.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Подшипник дифференциала: особенности замены и устройство

Часто происходят случаи, когда в автомобиле замечается непонятный шум впереди во время его перемещения, который становится все сильнее при наборе темпа и уменьшается при остановке. Неважно, на какой передаче это происходит, неисправность связана либо со ступицей, либо с подшипником дифференциала. О том, как его менять, регулировать и из чего он состоит, пойдёт речь в статье.

Устройство подшипника дифференциала

Конический подшипник относится к виду подшипников качения и представляет собой конструкцию, состоящую из двух колец в форме усечённого конуса с беговыми канавками. Между ними располагается сепаратор с роликами. По форме они бывают цилиндрическими, коническими, бочкообразными, игольчатыми и витыми. Конические по своей конструкции делятся на однорядные и двухрядные.

Как элемент механизма подшипник дифференциала способен работать в условиях больших нагрузок и скоростей вращения. Поэтому конические подшипники входят в состав как узлов букс для железнодорожного транспорта, так и ступичных элементов автомобиля.

Зачем может понадобиться замена подшипника дифференциала?

Типы дефектов разделяются на следующие группы:

1. Первоначальные дефекты:

• амортизация;
• борозды;
• задиры;
• разрушение поверхностного слоя;
• ржавчина;
• результат прохода электрического тока.

2. Вторичные дефекты:

• усталостные раковины;
• разрыв.

При наличии какого-либо дефекта потребуется вмешательство. Ремонту подшипник не поддаётся, возможна только его замена.

Как происходят ремонтные работы?

Для выполнения восстановительных мероприятий потребуются:

1. Шарикоподшипники в количестве 2 шт.
2. Прокладки (сальники) приводов в количестве 2 шт.
3. Кольца для уплотнения. Должны быть разные: правое и левое.
4. Подкладка поддона коробки передач.
5. Закрепитель резьбы.
6. Новое масло коробки передач.

Для регулировки подшипника дифференциала требуется снять коробку передач. Их корректируют на демонтированном агрегате при освобождённой шестерёнке вторичного вала (ключевой пары). После того как коробку сняли, из неё извлекается дифференциал.

Далее выполняется следующее:

1. Высвобождаются из дифференциала полуосевые шестерёнки, поворачиваются на 90⁰.
2. С помощью необходимого инструмента извлекается стопорное кольцо, которое находится в оси шестерёнок.
3. После съёма стопора легко достаётся ось и совместно с ней сами шестерёнки.
4. Берётся головка необходимой величины, удлинитель, затем раскручиваются болты, которые крепят ведомую шестерёнку к остову дифференциала.
5. Потом высвобождается с корпуса ведомая шестерёнка (можно при помощи молотка).

Теперь необходимо посмотреть на рабочие поверхности деталей, которые сняли, на предмет каких-либо дефектов. При выявлении небольших неровностей следует устранить их при помощи наждачной бумаги. При наличии более серьёзных повреждений на деталях, необходимо произвести замену. Также если при осмотре на ведомой шестерёнке выявлены сколы, раковины или другие дефекты, то нужно обязательно сменить её.

Процесс замены

На следующем этапе нужно внимательно посмотреть на месторасположение подшипников. При существовании выработки на этих местах следует сменить корпус, если обнаружены раковины на дорожках и телах качения, отпечаток вдавливания или дефект сепараторов, то меняются подшипники. Затем при помощи инструмента уплотняются подшипники дифференциала. Обжимаются наружные кольца из картера КПП. Делают это при помощи особого приспособления. Если съёмника нет, то сначала обжимаются отвороты полуосей, затем меняются на свежие.

Извлекаются внешние кольца при помощи бородка. Под ними есть регулировочное кольцо. Перед тем как провести их сжимание, необходимо подготовить новые экземпляры деталей. Если требуется, меняется шестерёнка, отвечающая за спидометр. Дифференциал после смены подшипника вновь собирается.

Корректировка подшипников дифференциала ВАЗ

Дифференциал – агрегат, который позволяет разбить крутящий момент, когда каждая из полуосей обретает свои ньютонометры. Также он корректирует скорость кручения колес. При развороте наружное колесо проходит по огромной дуге и начинает буксовать. Чтобы не допустить этого, применяется дифференциал.

Из-за него колеса имеют разный угол кручения на скорости. Чтобы откорректировать этот элемент под состояние трассы, необходимо провести настройку дифференциала.

Элементы состоят из двух частей: внешних колец, которые зажимаются в чулки моста; и внутренних, утрамбовка которых идёт на дифференциал. Замену, а также корректировку этих узлов можно делать своими руками.

Чтобы скорректировать подшипники дифференциала, нужно:

1. Ослабить прикрепление колпаков подшипников так, чтобы гайки для регулировки могли крутиться.
2. Этими гайками необходимо поджать подшипник с небольшим усилием.
3. Подтянуть подшипники гайками, провернуть шестерёнку сначала в одну, затем в обратную сторону. При выполнении этого ролики, которые находятся в подшипниках, занимают нужное положение.
4. Чтобы измерить боковой промежуток в сцеплении шестерёнок главной передачи на картере заднего моста, нужно укрепить указатель, подвести его щуп к верху зуба по внешней грани шестерёнки. Промежуток должен быть 0,15-0,2 мм. Замеры необходимо провести не менее чем на шести зубьях в обратных зонах венца.
5. Для того чтобы снизить расстояние, при помощи отвёртки или тонкого металлического стержня гайка для регулировки по грани обратной шестерёнки откручивается, а другая закручивается.

Отворот и заворот гаек нужно проводить на одну и ту же величину, ориентируя их по пазам. Каждое раскручивание нужно заканчивать затяжкой. Данное действие обеспечивает стабильный контакт внешнего колечка подшипника с гайкой, что, в свою очередь, служит гарантом фиксации во время работы. Чтобы увеличить расстояние, нужно выполнить те же действия, но в противоположной последовательности.

Этапы корректировки

1. После того как расстояние скорректировано, необходимо проверить люфт на оси. Для этого крепится указатель на штатив, упирается щуп в торец ведомой шестерёнки. Производится замер люфта, а деталь покачивается по направлению оси.
2. Гайкой для регулировки, которая находится на противоположной грани от ведомой шестерёнки, выставляется люфт на оси от 0,055 до 0,035 мм.
3. Затем поджимается гайка и выставляется предварительный натяг: 0,1 мм, если пробег подшипников не более 10 тыс. км; 0,05 мм – если больше 10 тыс. км. Поворот гайки на один паз равен “сжатию” подшипника на 0,03 мм.
4. После проведения корректировки нужно затянуть болты на колпаке подшипников и установить стопорные пластины. Ещё раз проверяется боковое расстояние.

Корректировка подшипников дифференциала УАЗ

Это процедуру нужно выполнять подгонкой толщины набора подкладок для корректировки, которые ставятся между сторонами закрытых колец обоих подшипников и коробки шестерёнок. При смене деталей главной передачи и подшипников дифференциала корректировку делать в таком порядке:

1. Утрамбовать закрытые кольца подшипников на гайке так, чтобы между сторонами коробки шестерёнок и сторонами закрытых колечек подшипников было расстояние на рубеже 3-3,5 мм.
2. Демонтировать полуоси и поставить собранный с ведомой шестерёнкой дифференциал в картер, установить подкладки и колпак, не до конца закрутить болты, которые держат крышки, и, поворачивая ведомую шестерёнку сборочной лопаткой через горло картера, обкатать подшипники для того, чтобы ролики встали в нужное место. Затем болтами одинаково и до конца совместить колпак с картером.
3. Открутить болты. Очень аккуратно удалить колпак, достать из картера моста дифференциал и щупом провести измерение расстояний А и А1 между сторонами коробки шестерёнок и закрытых колец подшипников.
4. Выбрать набор подкладок толщиной, которая равна сумме А+А1. Для защиты преднатяга в подшипниках дифференциала АКПП к данному набору приплюсовать прокладку толщиной 0,1 мм. В итоге общая толщина должна быть А+А1+0,1 мм.
5. Удалить закрытые колечки подшипников дифференциала. Разбить собранный набор подкладок на две части. Поставить их на шейки коробки шестерёнок и утрамбовать закрытые колечки подшипников до предела. Затем откорректировать расстояние по сторонам путем передвижения ведомой шестерёнки.

Только после смены подшипников дифференциала произвести замеры и сопоставить высоту нового и старого в сборе. Если новый подшипник больше или меньше устаревшего на определённую величину, то толщину действующего набора подкладок снизить в первом варианте и сделать больше во втором.

Заключение

Вот так несложно можно регулировать и менять подшипники дифференциала. Также статья ознакомила с их устройством и назначением. При возникновении более сложных неприятностей с дифференциалом, лучше, конечно, обратиться к специалистам.

fb.ru

Ланос: замена подшипников дифференциала (часть 1)

05.06.2015 | Chevrolet Lanos 2007 / Шасси

 Ну вот наконец то выдалось немного времени выложить отчет о замене подшипников диффа.

Итак немного теории. Если с появился гул спереди во время движения автомобиля, увеличивающийся при наборе скорости и уменьшающийся при остановке, неважно на какой передаче или на нейтралке. Это — либо подшипники ступиц либо подшипники дифференциала. Первым делом нужно проверить подшипники ступиц вот таким фонендоскопом. Вывешиваем поочередно передние колеса, закрепляем автомобиль ручником и откатами, при помощи помощника разгоняем до тех скоростей на которых появляется гул, и слушаем из ямы каждый подшипник. Внимание: при поднятом одном из ведущих колес, дифференциал не даст автомобилю начать движение, а только лишь будет вращаться то колесо которое оторвано от земли. Нужно лишь хорошо зафиксировать автомобиль что бы он не спрыгнул с домкрата. Если ни один из ступичных подшипников не гудит, следовательно остается только подшипники диффа их можно также прослушать выше описанным способом.

Ну в моем случае накрылись подшипники дифференциала. Запчасти были заказаны заранее. Что нужно для замены подшипников

Ланос A15SMS КПП F16:

1. Подшипники 2шт код 96335754

2. Сальники приводов 2шт код 25187787

3. Уплотнительные кольца(левое и правое, разные) код 96243158(левое), 96243159(правое)

4. Прокладка поддона кпп код 96179241

5. Фиксатор резьбы

6. Желательно новое масло кпп

Как пишет мурзилка подшипники регулируются на разобранной коробке, при снятой шестерне вторичного вала(главной пары), преднатягом в 2кг. То есть нужно разобрать коробку и затягивать подшипники при свободно вращающемся дифференциале. Ну а так как на наших коробках можно подшипники диффа заменить только лишь сняв поддон, то встает проблема с регулировкой этих подшипников. Я перерыл кучу форумов и драйв2 в том числе, никто так не делал, ответ был найден только на одном(по моему вектровский) и то поверхностный, ниже напишу какой, решено рискнуть. Также была мысля, что слишком сильно болтаются привода, но эту проблему решено отложить, т.к. это болячка наших дифференциалов и её стоит устранять путем завтуливания посадочных мест под привода. Ну а так как сальники не текут, и привода болтаются относительно не сильно, то проблема отложена в дальний ящик.

Также я искал размеры подшипников, что бы заменить аналогом по размерам, спрашивал в на всевозможных форумах и опять безрезультатно. Поэтому выкладываю Вам их размеры

Толшина 17мм

Наружный диаметр 63мм

Внутренний диаметр 38мм

Подшипник конический.

 Ну пожалуй пора приступать. Внимание, для этой процедуры необходимы некоторые навыки и инструменты, если вы в себе не уверены оставьте эту затею для сервисмэнов
Вывешиваем перед авто

Снимаем поворотные кулаки либо освобождаем их от шаровых, рулевых, стабилизатора оставляя их висеть на опорных подшипниках, что бы освободить привода. Я снял полностью т.к. попутно поменял опорные подшипники.



Откручиваем поддон кпп и сливаем масло

Далее аккуратно монтажкой сдергиваем привода, упирая монтажку в стальной хомут привода и опирая об корпус коробки. Небольшим рывком, срываем с места и привод выходит спокойно



Вот он дифференциал, сбоку видна белая пластиковая шестерня привода спидометра



Далее откручиваем стопор регулирующей гайки, очищаем и помечаем заводскую затяжку, на корпусе гайки делаем насечку и на корпусе картера тоже делаем насечку, что бы запомнить заводскую затяжку нужно откручивая гайку запомнить количество оборотов и вернуть все по меткам(это нужно для того что бы просто заменить сальники не меняя подшипники). Помечать маркером не советую, т.к. он может смыться бензином когда будете отмывать от грязи запчасти





Далее откручиваем 5 болтов правой шайбы, которая держит правую сторону дифференциала



Аккуратно выкрутив гайку, придерживаем дифф, вытаскиваем правую шайбу. Осторожно: придерживайте дифф, он может выпасть

И снимаем

Далее все отмываем и готовим запчасти

После выбиваем из гайки и шайбы при помоши подручных средств сначала сальники а потом обоймы подшипников





Подшипники кстати с завода стояли FAG и оригинал пришли они же, на фото ниже видно



Продолжение следует..

chevymanual.ru

Замена подшипников дифференциала | Статьи |

Внимание! Инструкция содержит общие рекомендации по замене подшипников дифференциала, для ремонта своего квадроцикла Вам рекомендуется обратиться к руководству по обслуживанию конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек, рекомендованных заводом изготовителем.

Перед началом работы рекомендуется вымыть квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

Возьмите требуемый ремкомплект All Balls Racing.

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке, для легкой установки. Перед установкой новых подшипников, рекомендуется выдержать их в морозилке не менее часа.

Наборы предназначены для установки на несколько квадроциклов и могут содержать дополнительные уплотнители и сальники. Убедитесь, что новые уплотнители соответствуют старым.

В дифференциалах используются шайбы, для регулировки зазоров между зубьями шестерен, запомните их расположение, размер и количество шайб.

РАЗБОР:

Поднимите квадроцикл на домкрате и установите подставку для надежности.

Слейте масло из дифференциала. Снимите заднюю ось/оси.

Снимите дифференциал с рамы или маятника.

Ослабьте болты картера дифференциала.

Снимите болты c картера дифференциала. В некоторых случаях, когда используется силиконовый герметик, нагрев картера дифференциала с помощью промышленного фена помогает при снятии крышки.

Откройте картер дифференциала.

ПОДШИПНИКИ КОРОННОЙ ШЕСТЕРНИ

Обратите внимание на расположение и количество шайб коронной шестерни.

Снимите коронную шестерню.

Проверьте коронную шестерню на наличие износа и повреждений.

Проверьте подшипники и уплотнители коронной шестерни.

Снимите сальники при помощи плоской отвертки.

Вытащите старые подшипники из корпуса и внешней стороны крышки.

Очистите посадочное место подшипника от старой смазки, грязи и ржавчины.

Осмотрите посадочное место подшипника на наличие износа и повреждений. Убедитесь, что отверстия находятся без повреждений или заусенцев, которые могут повредить подшипник во время установки.

Нагрейте посадочное место подшипника с помощью промышленного фена, возьмите подшипник из морозилки и установите на место.

Для установки используйте специальный инструмент, если его нет, можете использовать предмет, совпадающий по наружному диаметру с подшипником, например головку из набора инструментов или кусок трубы. Нажмите на наружное кольцо подшипника.

Убедитесь, что подшипник полностью посажен.

Подшипники ведущей шестерни
Шариковая опора

Снимите уплотнитель ведущей шестерни.

Зубчатый вал часто удерживается на месте при помощи внутренней контргайки, поэтому Вам может потребоваться специальный гаечный ключ.

Засверлите туннель во внутренней контргайке. Не повредите резьбу или корпус.

Ослабьте внутреннюю контргайку специальным гаечным ключом.

Используйте специальный инструмент,  чтобы извлечь ведущую шестерню.

Извлеките ведущую шестерню из корпуса.

Используйте специальный инструмент, чтобы снять подшипник с вала ведущей шестерни.

Обратите внимание на шайбы с ведущей шестерней.

Установите подшипник и шайбу внутрь зубчатого вала, используя специальный инструмент для установки подшипников, который контактирует только с внутренним кольцом подшипника.

ИГОЛЬЧАТЫЙ ПОДШИПНИК

Снимите стопорное кольцо подшипника, руководствуясь сервисными инструкциями.

Снимите игольчатый подшипник при помощи подходящего инструмента.

Вытащите игольчатый подшипник из морозилки.

Установите стопорное кольцо внутрь игольчатого подшипника.

Установите игольчатый подшипник вместе со стопорным кольцом в пневматический инструмент.



Нагрейте посадочное место подшипника с помощью промышленного фена. Для установки используйте специальный инструмент, если его нет, можете использовать предмет, совпадающий по наружному диаметру с подшипником, например головку из набора инструментов или кусок трубы.

Убедитесь, что подшипник полностью посажен.

УСТАНОВКА

Установите ведущую шестерню в корпус.

Закрепите ведущую шестерню в корпусе при помощи подходящего инструмента.

Установите внутреннюю контргайку вала ведущей шестерни и затяните в соответствии со спецификацией, используя специальный гаечный ключ.

Закрепите внутреннюю контргайку. Не повредите резьбу или корпус.

Нанесите смазку на внутренний диаметр  сальника (как показано на фотографии).

Установите новый сальник. Убедитесь, что он полностью посажен.

СБОР КОРОННОЙ ШЕСТЕРНИ И КОРПУСА

Нанесите смазку на сальник.

Поместите новые сальники в корпус и закройте.

Установите коронную шестерню вместе с  шайбами.

Коронная шестерня должна быть аккуратно установлена на ведущую шестерню. Места соприкосновений и зазоров между зубами шестерен должны быть тщательно осмотрены, если набор шестерен движется неровно. Шайбы на коронной и ведущей шестерне могут быть заменены, если есть необходимость в регулировке движения шестерен.

Убедитесь, что соприкасающиеся корпус и крышка свободны от старого герметизирующего материала.

Установите крышку на корпус, используя новый герметик, прокладку, или же уплотнительное кольцо.

Установите болты на корпусе и затяните их равномерно, в несколько этапов, в перекрестном порядке.

Установите дифференциал на раму или маятник. Соберите Ваш квадроцикл. Заполните дифференциал маслом.

moparts.ru

Замена подшипников на дифференциале на ваз

Подбор регулировочного кольца подшипника дифференциала Ваз 2108, Ваз 2109, Ваз 21099

vazclub.com

Подбор регулировочного кольца подшипников дифференциала Ваз 2114, Ваз 2115, Ваз 2113

Ремонт коробки передач, этапы снятия и установки коробки лада 2115, инструкции по разборке и сборке дифференциала лада 2114, замена шестерней в коробке автомобиля ваз 2113, ваз 2115, ваз 2114. Подбор кольца подшипников дифференциала Устройство коробки передач Ваз 2114, Ваз 2115, Ваз 2113 ремонт трансмиссии коробка передач, ремонт своими руками

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

ВАЗ / 2108, 2109, 21099 / ремонт / трансмиссия / дифференциал / Подбор кольца подшипника дифференциала Описание устройства дифференциала, руководство по сборке и разборке дифференциала лада 2108 своими руками, замене деталей ваз 21099, ваз 2108, ваз 2109. Подбор кольца подшипника дифференциала Устройство дифференциала Ваз 2108, Ваз 2109, Ваз 21099 ремонт трансмиссии дифференциал, устранение неисправностей Примечание 1 Подбор регулировочного кольца проводится только при замене одной из следующих деталей: картера сцепления или коробки передач ваз 2108, ваз 2109, ваз 21099, корпуса дифференциала или подшипников дифференциала. Примечание 2 Предварительный натяг подшипников дифференциала должен составлять 0,15-0,35 мм. Преднатяг обеспечивается подбором толщины регулировочного кольца из поставляемых в качестве запасных частей. Регулировочное кольцо устанавливается в гнездо картера коробки передач лада самара под наружным кольцом подшипника дифференциала. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вставьте установочное кольцо толщиной 1,25 мм в гнездо картера коробки передач под подшипник дифференциала. 2. Запрессуйте наружное кольцо подшипника дифференциала в гнездо картера коробки передач. 3. Запрессуйте наружное кольцо подшипника дифференциала в гнездо картера сцепления ваз 2109. 4. Установите дифференциал в картер коробки передач. 5. Установите уплотнительную прокладку. 6. Установите картер сцепления на картер коробки передач ваз 21099.   7. Заверните три равноудаленных от друг друга гайки крепления картеров моментом 25,0 Н·м (2,5 кгс·м). 8. Проверните на несколько оборотов дифференциал лада спутник для самоустановки подшипников. 9. Установите опорную пластину соответствующего диаметра на торец фланца дифференциала со стороны картера сцепления.   10. Поставьте индикатор на стойку. Ножку индикатора установите на опорную пластину с предварительным натягом 1 мм. 11. Приложив усилие снизу, передвиньте дифференциал вверх до упора, не поворачивая дифференциал вокруг оси.   12. Измерьте величину осевого перемещения дифференциала ваз 2108, ваз 2109, ваз 21099, сняв показания индикатора. Рассчитайте требуемую толщину регулировочного кольца подшипников дифференциала по формуле: T = S C Y, где: T – требуемая толщина регулировочного кольца, мм; S – измеренная величина осевого перемещения дифференциала, мм; C – величина предварительного натяга подшипников дифференциала, равная 0,25 мм; Y – толщина установочного кольца, равная 1,25 мм. Подберите из поставляемых в качестве запасных частей регулировочное кольцо рассчитанной толщины Т±0,1 мм. Пример расчета: Величина осевого зазора S по показанию индикатора равна 0,95 мм. Подставляем в формулу это значение, а также величину преднатяга подшипников C=0,25 мм и толщину установочного кольца Y=1,25 мм: T = 0,95 0,25 1,25=2,45 мм. Таким образом, толщина регулировочного кольца должна составлять 2,45±0,1 мм. 13. Установите подобранное регулировочное кольцо в гнездо картера коробки передач и запрессуйте наружное кольцо подшипника дифференциала ваз 2108. Далее соберите коробку передач в порядке. 14. После крепления болтами картеров сцепления и коробки передач проверьте – дифференциал должен свободно проворачиваться и не иметь осевого люфта. Дифференциал кпп Ваз 2108, Ваз 2109, Ваз 21099 Разборка дифференциала Разборка дифференциала Ваз 2108, Ваз 2109, Ваз 21099 Дефектовка деталей дифференциала Осмотр и замена деталей дифференциала Ваз 2108, Ваз 2109, Ваз 21099 Сборка дифференциала Сборка дифференциала Ваз 2108, Ваз 2109, Ваз 21099 Подбор кольца подшипника дифференциала Подбор регулировочного кольца подшипника дифференциала Ваз 2108, Ваз 2109, Ваз 21099 Устройство дифференциала Дифференциал Ваз 2108, Ваз 2109, Ваз 21099 Узлы трансмиссии и кпп Ваз 2108, Ваз 2109, Ваз 21099 Раздел по ремонту трансмиссии лада 21099, сцепления, приводов колес автомобиля. Ремонт дифференциала лада 2108, вторичного и первичного вала лада 2109. коробка передач, осмотр и дефектовка вторичный вал, устройство дифференциал, устранение неисправностей сцепление, обслуживание привод передних колес, ремонт и дефектовка

motorsmarine.ru

Ремонт дифференциала

5.13. Дифференциал: 1 – ведущая шестерня привода спидометра; 2 – сателлит; 3 – полуосевая шестерня; 4 – ведомая шестерня главной передачи; 5 – ось сателлитов; 6 – корпус дифференциала; 7 – подшипник дифференциала

Детали дифференциала показаны на рис. 5.13.

Вам потребуются: отвертка, торцовая головка «на 17».

1. Выньте дифференциал из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей» в подразделе «Коробка передач»).

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.	3. Снимите стопорное кольцо с оси сателлитов.

4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.	5. Выверните болты крепления ведомой шестерни к корпусу дифференциала.

6. Спрессуйте ведомую шестерню с корпуса дифференциала.

7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените шестерню. На автомобиль устанавливают шестерни главной передачи с различным передаточным отношением.

На ведомой шестерне выбито количество зубьев ведущей 1 и ведомой 2 шестерен.



ПРЕДУПРЕЖДЕНИЕ Шестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените и ведущую шестерню: они продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках и повреждения сепараторов подшипники необходимо заменить.

10. Для замены подшипников с помощью съемника спрессуйте их с дифференциала. В результате подшипники разрушаются.

11. Затем выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником.

12. Если съемник отсутствует, выпрессуйте сначала сальники полуосей. Учтите, что в результате сальники повреждаются и их надо заменить (см. «Замена сальников коробки передач» в подразделе «Коробка передач»). С наружной стороны картеров бородком выпрессуйте кольца подшипников.	13. Обратите внимание, что под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипника дифференциала» в подразделе «Коробка передач»).

14. Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая его) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня в результате разрушится, но ее все равно придется менять.	15. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. Ведомую шестерню устанавливайте маркировкой наружу.

carmanz.com

11.1.6. Ремонт дифференциала

11.1.6. Ремонт дифференциала

Дифференциал: 1 — ведущая шестерня привода спидометра 2 — сателлит 3 — полуосевые шестерни 4 — ведомая шестерня главной передачи 5 — ось сателлитов 6 — корпус дифференциала 7 — подшипник дифференциала

ОБЩИЕ СВЕДЕНИЯ

	Вам потребуются
ключ «на 17» универсальный съемник щипцы для снятия стопорных колец оправка для запрессовки подшипников бородок молоток

Перед началом работы

Извлеките дифференциал из коробки передач

Шестерни главной передачи на заводе изготовителя подбирают попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также ведущую шестерню (они продаются парами). На ведомой шестерне нанесена маркировка — число зубьев ведомой / ведущей шестерен. Для проверки подсчитайте число зубьев ведущей шестерни.

При спрессовке съемником подшипники можно повредить. Поэтому снимайте подшипники только при необходимостизамены.

Если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картер сцепления или картер коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала

1. Снимите стопорное кольцо с оси сателлитов.

2. Выбейте с помощью бородка ось сателлитов из корпуса дифференциала.

3. Повернув в корпусе дифференциала сателлиты на 90&deg…

4. …выньте оба сателлита из корпуса.

5. Выньте из корпуса полуосевую шестерню и…

6. …опорную шайбу, установленную под ней.

7. Выньте вторую полуосевую шестерню вместе с шайбой.

8. Осмотрите рабочие поверхности сателлитов и их оси, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните с помощью мелкозернистой шкурки. Детали со значительными дефектами замените.

9. Соберите дифференциал в порядке, обратном разборке, предварительно смазав все детали трансмиссионным маслом.

10. При наличии сколов, выкрашивания и значительной выработки зубьев замените шестерню. Для этого…

11. …отверните болты крепления ведомой шестерни к корпусу дифференциала. Рекомендуем вынуть полуосевые шестерни, чтобы можно было удерживать корпус дифференциала с помощью монтажной лопатки, а не зажимать шестерню в тиски.

12. Положите шестерню на губки тисков и выпрессуйте корпус дифференциала из ведомой шестерни.

13. Установите ведомую шестерню на корпус дифференциала в порядке, обратном снятию. При этом маркировка зубьев на шестерне должна быть направлена наружу. Болты шестерни завертывайте равномерно крест-накрест.

14. При наличии раковин на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждений сепараторов подшипники необходимо заменить. Для этого с помощью съемника спрессуйте их с дифференциала. При этом …

15. …подшипник со стороны шестерни привода спидометра спрессуйте за сепаратор (чтобы не повредить шестерню). Если на коробке дифференциала останется внутреннее кольцо подшипника, сбейте его зубилом или распилите.

16. Запрессуйте до упора новые подшипники с помощью подходящей оправки, прикладывая усилие только к внутренним кольцам подшипников.

17. Выпрессуйте наружные кольца подшипников из картеров коробки передач и сцепления специальным съемником. Если съемник отсутствует, выпрессуйте аккуратно сначала сальники полуосей

19. Под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо подобрать заново

22. Для замены шестерни привода спидометра сбейте ее зубилом или распилите. Затем спрессуйте подшипник съемником, установите новую шестерню и запрессуйте подшипник.

carmanz.com

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
