Устройство и ремонт задней подвески (Р). (с. 106,3)
| Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы. |
задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора
Подпружинные рычаги:
1 548 4601 357 317 (седан, хэтч), 1 357 319 (универсал)FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)
Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность — у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить — можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.
Рычаги от обоих поколений бывают «гнутые» и «прямые», в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.
Развальные болты:
развальный болт — Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)
эксцентриковая шайба — Ford 1456979
гайка — Ford 1471745
Замены:
развальный болт — Mazda BP4K-28-66ZB
эксцентриковая шайба — Mazda BP4K-28-473A
гайка — Mazda 9YB1-01-209
(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda — только к болтам Mazda, фото шайб тут)
ограничитель хода подвески (отбойник на рычаге) — Ford 1 227 616
болт крепления со стороны пружины — Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя — Ford 1 355 153
проставка пружины верхняя — Ford 1 532 650
Нижние поперечные рычаги (кости):
Ford — 1061668
Замены:
Ford 1703145 (от FF3)
Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )
TRW JTC 1290
Moog FD-TC-0952
Верхние поперечные рычаги (серпы):
Ford — 1517403 (седаны)
Ford — 1448127 (универсал)
Замены:
Lemforder 32008 01
TRW JTC 1446
Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM — 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM — 8 шт. SWAG 50 92 9451
Комплекты рычагов:
для седанов и хетчбэков — Meyle 716 050 0039/S > opc.meyle.com

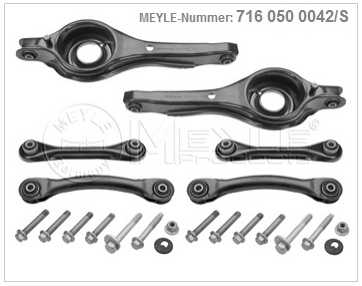

Для универсалов — Meyle 716 050 0042/S > opc.meyle.com
Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник
Meyle 716 050 0039/S — на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2
Сайлентблоки:
Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)
Ford — 1 304 124
замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191
крепёж:
Болт M12 X 30MM — Ford 1 471 994
сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)
сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)
сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)
Стойки стабилизатора:
Ford 1 335 548 — задняя L-образная (ставится на «кривой» подпружинный рычаг)
замены:
Lemforder 32010 01
Sidem 3266
Rts 97-90610
NK 5112522
Ford 1 500 682 — задняя прямая, комплект 2 штуки (от ФФ-2, ставится на «прямой» подпружинный рычаг ФФ-1)
замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576
Ford 1 203 093, Ford 1 487 402 — задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)
замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052
Втулки стабилизатора:
Ford 1 073 249
замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905
ffclub.ru
Устройство и ремонт задней подвески (Р). (с. 189)
| Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы. |
задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора
Подпружинные рычаги:
1 548 4601 357 317 (седан, хэтч), 1 357 319 (универсал)FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)
Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность — у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить — можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.
Рычаги от обоих поколений бывают «гнутые» и «прямые», в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.
<span>(источник)</span>
Развальные болты:
развальный болт — Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)
эксцентриковая шайба — Ford 1456979
гайка — Ford 1471745
Замены:
развальный болт — Mazda BP4K-28-66ZB
эксцентриковая шайба — Mazda BP4K-28-473A
гайка — Mazda 9YB1-01-209
(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda — только к болтам Mazda, фото шайб тут)
ограничитель хода подвески (отбойник на рычаге) — Ford 1 227 616
болт крепления со стороны пружины — Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя — Ford 1 355 153
проставка пружины верхняя — Ford 1 532 650
Нижние поперечные рычаги (кости):
Ford — 1061668
Замены:
Ford 1703145 (от FF3)
Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )
Lemforder 32007 01
TRW JTC 1290
Moog FD-TC-0952
Верхние поперечные рычаги (серпы):
Ford — 1517403 (седаны)
Ford — 1448127 (универсал)
Замены:
Lemforder 32008 01
TRW JTC 1446
Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM — 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM — 8 шт. SWAG 50 92 9451
Комплекты рычагов:
для седанов и хетчбэков — Meyle 716 050 0039/S > opc.meyle.com
Для универсалов — Meyle 716 050 0042/S > opc.meyle.com
Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник
Meyle 716 050 0039/S — на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2
Сайлентблоки:
Ford — 1 304 124
замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191
крепёж:
Болт M12 X 30MM — Ford 1 471 994
сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)
сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)
сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)
Стойки стабилизатора:
Ford 1 335 548 — задняя L-образная (ставится на «кривой» подпружинный рычаг)
замены:
Lemforder 32010 01
Moog FD-LS-3662
Sidem 3266
Rts 97-90610
Ford 1 500 682 — задняя прямая, комплект 2 штуки (от ФФ-2, ставится на «прямой» подпружинный рычаг ФФ-1)
замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576
Ford 1 203 093, Ford 1 487 402 — задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)
замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052
Втулки стабилизатора:
Ford 1 073 249
замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905
ffclub.ru
Устройство и ремонт задней подвески (Р). (с. 185)
| Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы. |
задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора
Подпружинные рычаги:
1 548 4601 357 317 (седан, хэтч), 1 357 319 (универсал)FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)
Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность — у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить — можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.
Рычаги от обоих поколений бывают «гнутые» и «прямые», в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.
<span>(источник)</span>
Развальные болты:
развальный болт — Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)
гайка — Ford 1471745
Замены:
развальный болт — Mazda BP4K-28-66ZB
эксцентриковая шайба — Mazda BP4K-28-473A
гайка — Mazda 9YB1-01-209
(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda — только к болтам Mazda, фото шайб тут)
ограничитель хода подвески (отбойник на рычаге) — Ford 1 227 616
болт крепления со стороны пружины — Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя — Ford 1 355 153
проставка пружины верхняя — Ford 1 532 650
Нижние поперечные рычаги (кости):
Ford — 1061668
Замены:
Ford 1703145 (от FF3)
Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )
Lemforder 32007 01
TRW JTC 1290
Moog FD-TC-0952
Верхние поперечные рычаги (серпы):
Ford — 1517403 (седаны)
Ford — 1448127 (универсал)
Замены:
Lemforder 32008 01
TRW JTC 1446
Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM — 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM — 8 шт. SWAG 50 92 9451
Комплекты рычагов:
для седанов и хетчбэков — Meyle 716 050 0039/S > opc.meyle.com
Для универсалов — Meyle 716 050 0042/S > opc.meyle.com
Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник
Meyle 716 050 0039/S — на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2
Сайлентблоки:
Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)
Ford — 1 304 124
замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191
крепёж:
Болт M12 X 30MM — Ford 1 471 994
сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)
сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)
сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)
Стойки стабилизатора:
Ford 1 335 548 — задняя L-образная (ставится на «кривой» подпружинный рычаг)
замены:
Lemforder 32010 01
Moog FD-LS-3662
Sidem 3266
Rts 97-90610
NK 5112522
Ford 1 500 682 — задняя прямая, комплект 2 штуки (от ФФ-2, ставится на «прямой» подпружинный рычаг ФФ-1)
замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576
Ford 1 203 093, Ford 1 487 402 — задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)
замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052
Втулки стабилизатора:
Ford 1 073 249
замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905
ffclub.ru
Устройство и ремонт задней подвески (Р). (с. 7)
Ну что, друзья потратив почти день на изучение более десятка одинаковых тем по ремонту задней подвески решил обобщить инфу чтобы страждущим не тратить время на перелопачивание горы информации.Итак:
Статья ЗР
http://www.zr.ru/archive/zr/2009/08/170.html
Коды сайлентов для задней подвески. (надо заметить что эта инфа носит справочный характер ибо в наличии ничего нет кроме сайлентов косточки, которую можно и новую купить, она недорога)
Рычаг задний поперечный нижний (косточка) — (надо по 2 на рычаг)
Lemfoerder 31938 01
MZAB-063
Рычаг задний поперечный верхний (серп) — (надо по 2 на рычаг)
Lemfoerder 31940 01
MZAB-064
Рычаг задний продольный (рычаг заднего кулака) –
Lemfoerder 29794 01
MZAB-062
(надо по 1 на рычаг)
Рычаг задний поперечный (под пружину) — Febi 01303 — 5 USD шт. (под развальный болт, от Мерса, торцевать на 2 мм по длине), Koivunen Oy 802-10816 — 11 USD шт. (под ступичный болт, от Volvo)
Также есть ремкомплект задней подвески фирмы Meyle — код 7160500039/S — В него входят 6 рычагов (по 3 на каждую сторону) и комплект всех болтов, включая развальные.
Есть также пол-комплекта (на одну сторону) 7160500039sk
Ушастый сайлент в комплект не входит.
Развальный болт Ford 2 in — код 1456980
Febi 12456
Бабочка 1061670
Регулировка высоты подвески, процедура обязательная!!! Регулировочная планка размером 113х20х5 мм хечбек/седан, 157х20х5 мм универсал. У хетчбеков и седанов придётся снять резиновый отбойник с нижнего рычага (на который пружины ставятся) Планка устанавливается вертикально, одним концом на начало рычага (около отбойника) а другим концом, поджимая рукой или домкратом, должна упереться в поперечную балку вверху (около тарелки куда вставляется пружина) Естественно делается это всё с незатянутыми рычагами и без пружин. Окончательное затягивание элемен¬тов задней подвески следует выполнять только после установки высоты подвески!!!
Сайленты отдельно:
Рычаг под пружину
MZAB-066- возле ступицы размер 12х36х45- он же Сайлентблок верхн. рычага зад. Peugeot 605, 607(номер по febi 10816) по Клеберу 513154…
MZAB-065 — развальный размер 12х33х56, номер по ексист 01303, 124 Мерин ставится «в лодочку» размер 12х33х58 чуть длиннее , торцуем 2 мм.
Серп
MZAB-064- он же 31940 Lemforder — сайлентблок на поперечный верхний рычаг (серп) размер 12х36х35 он жа: Сайлент заднего рычага Мондео 1.6-2.5 есть только № рычага по Febi 23047, купить рычаги и выковырять …
Ну или Febi 11136 тоже Мерс 124 он на 3 мм длиннее.. зато почти даром…
Кость
MZAB-063 или 31938 Lemforder , размер12х33х35, ну или на «худой конец» от 405 Пежо , Сайлент переднего рычага № по Клеберу 1821, по Febi 09373 , его размер 12х33х38, 3мм лишних, плюс у него борт с одной стороны который не мешало бы сделать поменьше, бо в теории… может мешать при отклонении рычага,
но сайлент красивый и дешёвый ~ 3$
«Ушастый» Febi 22699
Рычаги в сборе:
Американский вариант — оригинал (европа/америка — одинаковые):
Рычаг верхний задней подвески YS4Z-5500-AA («коромысло»)
Передний нижний рычаг задн. подв YS4Z 5500-DA ( «косточка»)
Задний нижн. рычаг зад. подвес YS4Z 5500-CC иеще один код 7S4Z-5500-A ( тот, в который пружина устанавливается)
Задний рычаг под пружину 1061666 и заменители Meyle 716 050 0040
«Кость» Febi 24211
«Серп» Febi 23047 везде пишут что не универсал, но по размерам они идентичны — себе лично ставил серпы.
Тут небольшая заметка для пользователей экзиста. под катом:
Скрытый текстВ экзист лучше вбивать номера заменителей, типа Феби, Муг итд, ибо если вбивать коды оригинальных рычагов, то рядом с оригинальными предлагаются те же Феби но по цене в 2 раза дороже чем если напрямую вбивать код феби. (мутно написал, поясню: вбиваем оригинальный финис код рычаг оригинал напр. 100$, заменитель Феби — 80$, однако номера Феби не говорит — лишь звёздочки. Лох заказывает и радуется как он сэкономил, однако если вбить код Феби этого же рычага, то мы узнаем что этот же рычаг стОит и продаётся по 40$ — коммерсанты, Ё та же ситуация если искать з/ч по их Элкату )
x
Также принимаются конструктивная критика, изменения и дополнения
Большое спасибо всем авторам у которых я почерпнул инфу для этой сводной таблицы.
Номера сайлентов маздовских. Форма серпа у седана/универсала отличаются, но сайленты одинаковые.
Хочу заметить что перепрессовка неродных сайлентов в рычаг под пружину — ….я ещё та. Сайленты получились немного прослаблены в рычагах, поэтому пришлось их прихватить сваркой. Лучше конечно купить рычаги новые пендосские, тем более они усилены в месте стойки стаба.
ffclub.ru
Устройство и ремонт задней подвески (Р). (с. 57)
| Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы. |
задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора
Подпружинные рычаги:
1 548 4601 357 317 (седан, хэтч), 1 357 319 (универсал)FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)
Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность — у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить — можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.
Рычаги от обоих поколений бывают «гнутые» и «прямые», в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.
<span>(источник)</span>
Развальные болты:
развальный болт — Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)
эксцентриковая шайба — Ford 1456979
гайка — Ford 1471745
Замены:
развальный болт — Mazda BP4K-28-66ZB
эксцентриковая шайба — Mazda BP4K-28-473A
гайка — Mazda 9YB1-01-209
(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda — только к болтам Mazda, фото шайб тут)
ограничитель хода подвески (отбойник на рычаге) — Ford 1 227 616
болт крепления со стороны пружины — Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя — Ford 1 355 153
проставка пружины верхняя — Ford 1 532 650
Нижние поперечные рычаги (кости):
Ford — 1061668
Замены:
Ford 1703145 (от FF3)
Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )
Lemforder 32007 01
TRW JTC 1290
Moog FD-TC-0952
Верхние поперечные рычаги (серпы):
Ford — 1517403 (седаны)
Ford — 1448127 (универсал)
Замены:
Lemforder 32008 01
TRW JTC 1446
Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM — 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM — 8 шт. SWAG 50 92 9451
Комплекты рычагов:
для седанов и хетчбэков — Meyle 716 050 0039/S > opc.meyle.com
Для универсалов — Meyle 716 050 0042/S > opc.meyle.com
Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник
Meyle 716 050 0039/S — на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2
Сайлентблоки:
Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)
Ford — 1 304 124
замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191
крепёж:
Болт M12 X 30MM — Ford 1 471 994
сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)
сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)
сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)
Стойки стабилизатора:
Ford 1 335 548 — задняя L-образная (ставится на «кривой» подпружинный рычаг)
замены:
Lemforder 32010 01
Moog FD-LS-3662
Sidem 3266
Rts 97-90610
NK 5112522
Ford 1 500 682 — задняя прямая, комплект 2 штуки (от ФФ-2, ставится на «прямой» подпружинный рычаг ФФ-1)
замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576
Ford 1 203 093, Ford 1 487 402 — задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)
замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052
Втулки стабилизатора:
Ford 1 073 249
замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905
ffclub.ru
Устройство и ремонт задней подвески (Р). (с. 175)
| Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы. |
задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора
Подпружинные рычаги:
1 548 4601 357 317 (седан, хэтч), 1 357 319 (универсал)FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)
Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность — у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить — можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.
Рычаги от обоих поколений бывают «гнутые» и «прямые», в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.
<span>(источник)</span>
Развальные болты:
развальный болт — Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)
эксцентриковая шайба — Ford 1456979
гайка — Ford 1471745
Замены:
развальный болт — Mazda BP4K-28-66ZB
эксцентриковая шайба — Mazda BP4K-28-473A
гайка — Mazda 9YB1-01-209
(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda — только к болтам Mazda, фото шайб тут)
ограничитель хода подвески (отбойник на рычаге) — Ford 1 227 616
болт крепления со стороны пружины — Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя — Ford 1 355 153
проставка пружины верхняя — Ford 1 532 650
Нижние поперечные рычаги (кости):
Ford — 1061668
Замены:
Ford 1703145 (от FF3)
Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )
Lemforder 32007 01
TRW JTC 1290
Moog FD-TC-0952
Верхние поперечные рычаги (серпы):
Ford — 1517403 (седаны)
Ford — 1448127 (универсал)
Замены:
Lemforder 32008 01
TRW JTC 1446
Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM — 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM — 8 шт. SWAG 50 92 9451
Комплекты рычагов:
для седанов и хетчбэков — Meyle 716 050 0039/S > opc.meyle.com
Для универсалов — Meyle 716 050 0042/S > opc.meyle.com
Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник
Meyle 716 050 0039/S — на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2
Сайлентблоки:
Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)
Ford — 1 304 124
замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191
крепёж:
Болт M12 X 30MM — Ford 1 471 994
сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)
сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)
сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)
Стойки стабилизатора:
Ford 1 335 548 — задняя L-образная (ставится на «кривой» подпружинный рычаг)
замены:
Lemforder 32010 01
Moog FD-LS-3662
Sidem 3266
Rts 97-90610
NK 5112522
Ford 1 500 682 — задняя прямая, комплект 2 штуки (от ФФ-2, ставится на «прямой» подпружинный рычаг ФФ-1)
замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576
Ford 1 203 093, Ford 1 487 402 — задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)
замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052
Втулки стабилизатора:
Ford 1 073 249
замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905
ffclub.ru
Устройство и ремонт задней подвески (Р). (с. 6,3)
Ну что, друзья потратив почти день на изучение более десятка одинаковых тем по ремонту задней подвески решил обобщить инфу чтобы страждущим не тратить время на перелопачивание горы информации.Итак:
Статья ЗР
http://www.zr.ru/archive/zr/2009/08/170.html
Коды сайлентов для задней подвески. (надо заметить что эта инфа носит справочный характер ибо в наличии ничего нет кроме сайлентов косточки, которую можно и новую купить, она недорога)
Рычаг задний поперечный нижний (косточка) — (надо по 2 на рычаг)
Lemfoerder 31938 01
MZAB-063
Рычаг задний поперечный верхний (серп) — (надо по 2 на рычаг)
Lemfoerder 31940 01
MZAB-064
Рычаг задний продольный (рычаг заднего кулака) –
Lemfoerder 29794 01
MZAB-062
(надо по 1 на рычаг)
Рычаг задний поперечный (под пружину) — Febi 01303 — 5 USD шт. (под развальный болт, от Мерса, торцевать на 2 мм по длине), Koivunen Oy 802-10816 — 11 USD шт. (под ступичный болт, от Volvo)
Также есть ремкомплект задней подвески фирмы Meyle — код 7160500039/S — В него входят 6 рычагов (по 3 на каждую сторону) и комплект всех болтов, включая развальные.
Есть также пол-комплекта (на одну сторону) 7160500039sk
Ушастый сайлент в комплект не входит.
Развальный болт Ford 2 in — код 1456980
Febi 12456
Бабочка 1061670
Регулировка высоты подвески, процедура обязательная!!! Регулировочная планка размером 113х20х5 мм хечбек/седан, 157х20х5 мм универсал. У хетчбеков и седанов придётся снять резиновый отбойник с нижнего рычага (на который пружины ставятся) Планка устанавливается вертикально, одним концом на начало рычага (около отбойника) а другим концом, поджимая рукой или домкратом, должна упереться в поперечную балку вверху (около тарелки куда вставляется пружина) Естественно делается это всё с незатянутыми рычагами и без пружин. Окончательное затягивание элемен¬тов задней подвески следует выполнять только после установки высоты подвески!!!
Сайленты отдельно:
Рычаг под пружину
MZAB-066- возле ступицы размер 12х36х45- он же Сайлентблок верхн. рычага зад. Peugeot 605, 607(номер по febi 10816) по Клеберу 513154…
MZAB-065 — развальный размер 12х33х56, номер по ексист 01303, 124 Мерин ставится «в лодочку» размер 12х33х58 чуть длиннее , торцуем 2 мм.
Серп
MZAB-064- он же 31940 Lemforder — сайлентблок на поперечный верхний рычаг (серп) размер 12х36х35 он жа: Сайлент заднего рычага Мондео 1.6-2.5 есть только № рычага по Febi 23047, купить рычаги и выковырять …
Ну или Febi 11136 тоже Мерс 124 он на 3 мм длиннее.. зато почти даром…
Кость
MZAB-063 или 31938 Lemforder , размер12х33х35, ну или на «худой конец» от 405 Пежо , Сайлент переднего рычага № по Клеберу 1821, по Febi 09373 , его размер 12х33х38, 3мм лишних, плюс у него борт с одной стороны который не мешало бы сделать поменьше, бо в теории… может мешать при отклонении рычага,
но сайлент красивый и дешёвый ~ 3$
«Ушастый» Febi 22699
Рычаги в сборе:
Американский вариант — оригинал (европа/америка — одинаковые):
Рычаг верхний задней подвески YS4Z-5500-AA («коромысло»)
Передний нижний рычаг задн. подв YS4Z 5500-DA ( «косточка»)
Задний нижн. рычаг зад. подвес YS4Z 5500-CC иеще один код 7S4Z-5500-A ( тот, в который пружина устанавливается)
Задний рычаг под пружину 1061666 и заменители Meyle 716 050 0040
«Кость» Febi 24211
«Серп» Febi 23047 везде пишут что не универсал, но по размерам они идентичны — себе лично ставил серпы.
Тут небольшая заметка для пользователей экзиста. под катом:
Скрытый текстВ экзист лучше вбивать номера заменителей, типа Феби, Муг итд, ибо если вбивать коды оригинальных рычагов, то рядом с оригинальными предлагаются те же Феби но по цене в 2 раза дороже чем если напрямую вбивать код феби. (мутно написал, поясню: вбиваем оригинальный финис код рычаг оригинал напр. 100$, заменитель Феби — 80$, однако номера Феби не говорит — лишь звёздочки. Лох заказывает и радуется как он сэкономил, однако если вбить код Феби этого же рычага, то мы узнаем что этот же рычаг стОит и продаётся по 40$ — коммерсанты, Ё та же ситуация если искать з/ч по их Элкату )
x
Также принимаются конструктивная критика, изменения и дополнения
Большое спасибо всем авторам у которых я почерпнул инфу для этой сводной таблицы.
Номера сайлентов маздовских. Форма серпа у седана/универсала отличаются, но сайленты одинаковые.
Хочу заметить что перепрессовка неродных сайлентов в рычаг под пружину — ….я ещё та. Сайленты получились немного прослаблены в рычагах, поэтому пришлось их прихватить сваркой. Лучше конечно купить рычаги новые пендосские, тем более они усилены в месте стойки стаба.
ffclub.ru
