Хрустит при повороте шрус – Хрустит Шрус, как проверить и устранить неисправность

причины, какой ШРУС хрустит, можно ли ездить и что делать

В автомобилях с передним и полным приводом нередко возникают проблемы с ШРУСом (шарниром равных угловых скоростей). Подобные детали изготавливаются из высококачественных сплавов металлов, однако даже это не спасает от возможной поломки. Главным признаком неисправности в данном компоненте является появление специфического звука потрескивания.

Немного о характере проблемы

ШРУС необходим для передачи вращения между полуосями при постоянной перемене угла между ними. Деталь используется в переднеприводных и полноприводных транспортных средствах. Ведущее колесо в таких автомобилях должно не только вращаться, но и выполнять поворот, а также опускаться и подниматься на пружине. Выполнить все это и позволяют подобные шарниры.

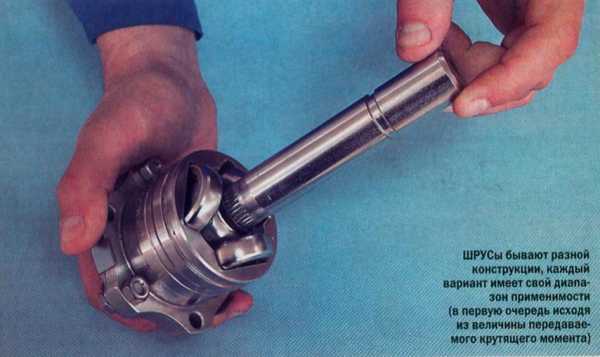

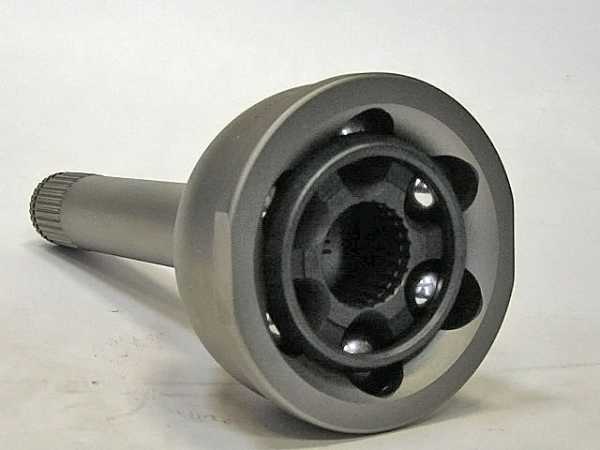

Конструкция данного агрегата состоит из трех основных компонентов:

• Внешний корпус, который выполнен в форме чаши и соединен с полуосью.
• Внутренняя обойма. Имеет сферическую форму. На ней расположены шесть канавок, благодаря которым обойма прикрепляется к внешнему корпусу.
• Шесть небольших шариков в сепараторе. Они располагаются между обоймой чаши и станками.

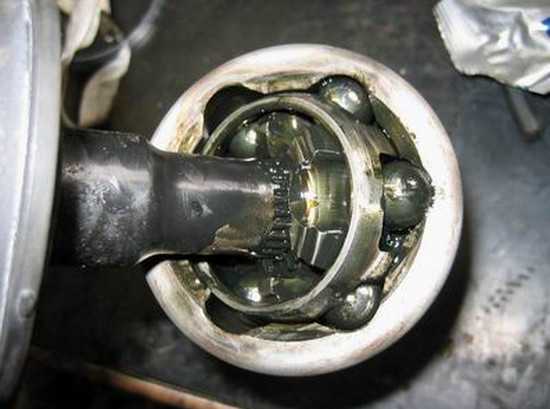

Проблема заключается в том, что в ходе эксплуатации при постоянном «хождении» шариков в конструкции образовывается выработка и небольшие задиры. Ход шариков становится более свободным, что и приводит к характерному звуку. Даже неопытные водители смогут определить наличие этой проблемы. Вы можете услышать щелчки, которые будут сопровождаться вибрацией или свистом. В большинстве случае звук будет напоминать хруст металла.

Действительно ли виноват ШРУС

Как только вы услышали хруст в своем автомобиле, не стоит делать однозначных выводов, ведь источником может оказаться какой-либо другой компонент. Определить причастность шарниров равных угловых скоростей можно двумя способами.

Выверните колеса своего авто до упора в бок, а затем попробуйте тронуться в таком положении. Если именно в этой ситуации будет слышен хруст, то проблема действительно в шарнирах. Также проявляться эта неполадка может во время преодоления небольших преград, например, ям на проселочной дороге. На ШРУСы будет оказываться повышенная нагрузка, и вы должны услышать звуки хруста.

Причины появления

Прежде чем говорить о том, как определить какой ШРУС хрустит, необходимо выяснить наиболее распространенные причины данной проблемы. Правильная диагностика существенно упрощает ремонт. К ключевым причинам этого явления можно отнести:

• Бракованная деталь. В автосервисе вам могли установить ШРУС, который был выполнен не по стандартам, из-за чего уже с завода были просветы. В этой ситуации самым лучшим решением будет полная замена ШРУСа.
• Отсутствие или недостаточное количество гранитной смазки. Рекомендуется восполнить ее количество до необходимого объема.
• Сильный износ пыльников. В ходе эксплуатации эти компоненты теряют свою эластичность, из-за чего в конструкцию шарниров попадает песок, грязь, вода и пыль. Все они ведут к появлению специфического хруста.
• Агрессивный стиль вождения. В таких ситуациях на шарниры идет очень большая нагрузка, что существенно сокращает срок эксплуатации. При постоянно агрессивном вождении хруст не заставит себя долго ждать.

Как узнать, какой ШРУС хрустит

На каждом колесе имеется по два шарнира: внутренний и внешний. Это существенно усложняет процесс диагностирования, так как стоят они рядом, поэтому на слух определить, какой из компонентов издает звуки, практически невозможно. Узнать, какой ШРУС хрустит (внутренний или наружный), вам помогут несколько советов:

1. Заглушите транспортное средство, а затем с помощью фонарика найдите оси шарниров. Поочередно без приложения больших усилий подергайте их. Если люфта не обнаружено, значит, деталь полностью исправна. При образовании большого количества выработки ваши действия приведут к хрусту, что и поможет диагностировать поломку конкретного шарнира.
2. Второй способ позволяет диагностировать поломку внешнего шарнира. Необходимо выехать на ровную дорогу, а затем вывернуть колеса в сторону до упора. Если в этот момент вы услышите характерный звук, значит проблема во внутреннем ШРУСе. Изношенной является левая деталь при звуке во время поворота направо. С правой деталью будет звук при повороте влево. Это связано с тем, что при повороте вся масса автомобиля приходится на противоположную сторону от поворота.

Диагностика внутреннего ШРУСа

Определить неисправность этого компонента бывает достаточно трудно, а иногда без помощи специалистов не обойтись.

Водители могут испробовать ряд тестов, чтобы попытаться самостоятельно определить неисправность этой детали. Для этого необходимо найти прямую дорогу с небольшими выбоинами. Проехаться по ней без поворотов. Если вы услышите знакомый звук, это скажет о явной поломке внутреннего шарнира.

Также можно нагрузить заднюю часть автомобиля (пассажирами или багажом), чтобы перед авто поднялся. В такой ситуации ось внутреннего ШРУСа изогнется, поэтому при езде даже по ровной дороге должны быть слышны характерные звуки.

Можно ли ездить, если хрустит ШРУС

Четкого ответа на этот вопрос нет, так как компонент может быть лишь частично изношен, поэтому еще прослужит определенное количество километров без каких-либо последствий. При появлении хруста все специалисты настоятельно рекомендуют обратиться в сервис, так как промедление может привести к более серьезным последствиям, в число которых входит:

• Заклинивание конструкции. Шарнир полностью перестает вращаться. Это крайне опасно во время движения на большой скорости. Потеря управления автомобилем грозит смертельной опасностью и попаданием в дорожно-транспортное происшествие.
• Разрыв полуоси или вала. Крутящий момент не будет поступать на колеса, что приведет к невозможности продолжать движение на вашем автомобиле. Также всегда существует опасность, что разрыв повредит другие компоненты, находящиеся в непосредственной близости.

В большинстве случаев необходима полная замена шарниров равных угловых скоростей, однако при незначительном износе водители могут провести ряд работ, которые помогут устранить хруст. В их число входит:

• проверка целостности пыльников и их замена в случае износа;
• чистка конструкции замена смазки;
• в некоторых случаях для устранения люфта можно попробовать отшлифовать поверхность.

Появление хруста не является критичным, и вы сможете доехать до дома или автомастерской. Но при обнаружении подобных звуков, естественно, рекомендуется сразу же принять соответствующие меры по устранению неисправности. Чем раньше будет выполнен ремонт, тем дешевле он выйдет. Приведенная выше информация поможет в гаражных условиях каждому автомобилисту определить поломку конкретного шарнира.



jrepair.ru

Хрустит ШРУС — как определить какой

Для всех владельцев переднеприводных автомобилей далеко не редкостью будет хруст шарнира равных угловых скоростей. Данный признак является знаком к самой неприятной неисправности, которая может случиться на переднем приводе. После нее, автомобиль теряет способность к движению.

Хороший водитель всегда внимательно относится ко всем узлам и агрегатам своего автомобиля. Если вы один из тех людей – это значит, что вы с беспокойством относитесь к появлению различных стуков, и шорохов, которые возникают в ходовой части машины. Ведь появление «лишних» стуков всегда несет в себе признак определенной неисправности.

Невозможно комфортно управлять автомобилем с определенным неисправным элементом. Больше всего это касается тех деталей, которые привыкли испытывать на себе большие механические нагрузки.

Рано или поздно, такое отношение к детали приводит к ее выходу из строя. Износ неизбежен и его появление вполне нормально. Ни в коем случае нельзя воспринимать все признаки поломки с равнодушием. Ведь именно в не подходящий момент они становятся явью в виде обездвиженного автомобиля.

Разберемся, что такое ШРУС, почему он хрустит и как избавиться от этого неприятного звука?

Шарнир равных угловых скоростей (ШРУС)



ШРУС (или, как прозвало ее большинство российских водителей – «граната») является самой важной частью любого переднеприводного автомобиля. Передняя подвеска такого транспортного средства должна обеспечивать не только мягкость при движении по неровностям и поворот колеса, но и передачу немало важного вращающего момента. Дело в том, что поворот колес ограничивает конструктора в производстве цельных металлических осей для переднеприводных автомобилей. Такая деталь должна обеспечивать, как поворот колеса, так и его перемещение относительно кузова. Ведь к нему необходимо присоединить еще и подвеску. Кроме того, при повороте колес, они движутся по разному радиусу, имея одинаковую скорость вращения, которая должна различаться, так как колеса проходят абсолютно разный путь.

Для решения данной проблемы, в переднеприводных автомобилях применяется специальное механическое устройство, которое передает вращающий момент с коробки передач прямиком на ведущие колеса. Этим устройством стал шарнир равных угловых скоростей (ШРУС).

Всего их применяют четыре штуки. Две из них устанавливаются с внутренней части и присоединяются к коробке передач, а остальные – снаружи и крепятся к ведущим колесам. Чаще всего, из строя выходят именно наружные «гранаты». Они представляют собой вал, на конце которого имеется специальная емкость для подшипника. В этой емкости специальный подшипник имеется возможность свободного перемещения в любую сторону, при этом, обеспечивается его равномерное вращение. Вал вставляется в ступицу колеса, а его емкость соединяется с приводным валом внутреннего ШРУСа, на конце которого и располагается этот подшипник.

Из-за чего хрустит ШРУС?

Данный звук нельзя спутать ни с чем. Многие опытные автовладельцы, по нему, могут запросто определить, с какой стороны он происходит.

При сборке нового ШРУСа, его элементы подгоняются настолько точно, что между ними не остается промежутка, который бы подверг механизм к люфту. Со временем, происходит износ «гранаты», который сопровождается постепенным появлением люфтов в месте соединения с приводным валом. Люфты позволяют деталям ударяться друг о друга при движении, таким образом, появляется характерный хруст, который мы привыкли считать за износ шарнира равных угловых скоростей.



Причиной механического износа может стать не только ресурс детали. Этот процесс ускоряется и неправильной эксплуатацией. Например, резкие вывороты колес и резкое начало движения тоже приближают «гранату» к поломке. Кроме того, при монтаже нового узла, многие водители забывают проверить целостность пыльника или его затяжку. Если быльник имеет надрезы или закреплен недостаточно крепко, то пыль может проникнуть внутрь ШРУСа и усилить трение между деталями. Такое трение ускоряет износ и приближает день предстоящей замены.

Видео — Определение неисправности ШРУСА

Как узнать, какой из ШРУСов подвергся износу?

Так как на автомобиле применяются сразу четыре детали, то возникает вопрос, как узнать, какая «граната» нуждается в замене.



Неисправность внешних ШРУСов определяется с помощью простого теста. Для этого поставьте автомобиль на ровной и достаточно большой площадке и запустите двигатель. Выверните руль на максимум оборотов в одну из сторон. Попробуйте тронуться как можно быстрее, при этом, допускаются небольшие пробуксовки. Если вы услышали характерный хруст, то неисправность кроется во внешней «гранате» с той стороны, которую вы выворачивали руль.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

Эти основные методы диагностики стали применять с опытом. Они позволяют с максимальной точностью определить источник звука и характер неисправности. Тем не менее, есть и ряд других способов, которые подразумевают, вначале, разборку ступицы и после этого ШРУС дергают то на себя, то на себя, то в обратную сторону. Появление люфтов или стуков, также говорит о том, что «граната» нуждается в замене.

Стоит еще раз отметить, то при обнаружении вышеперечисленных признаков неисправностей, необходимо приступать именно к замене узла. Так как ШРУС является расходным неремонтопригодным механизмом.

vipwash.ru

Почему хрустит ШРУС?

Почему хрустит ШРУС? В данной статье мы дадим ответ на этот вопрос.

Многие владельцы машин с приводом на переднюю ось сталкивались с проблемой хруста при езде с повернутыми колесами. Данный звук является «болезнью» всех переднеприводников. Потому попробуем в ней разобраться более детально.

Почему хрустит ШРУС?

Итак, ходовая часть переднеприводных авто имеет особые узлы – шарниры равных угловых скоростей (ШРУС). Ведь у данных авто существует необходимость передачи крутящего момента силового агрегата на передние колеса, а также при этом обеспечивать возможность их поворота, а также движение в вертикальной плоскости вследствие работы элементов подвески. Эту задачу и выполняют ШРУСы, которых у каждого авто с передним приводом четыре: два внешних, и два внутренних.

Для того чтобы понять, почему хрустит ШРУС, необходимо разобраться в конструкции самих шарниров.

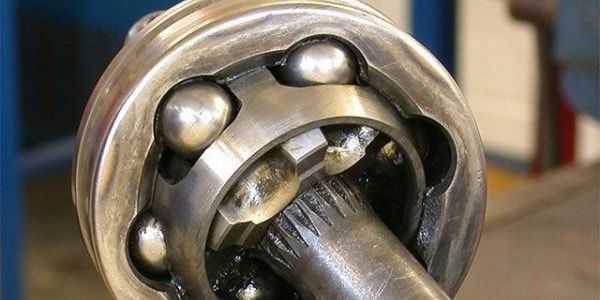

Итак, шарнир равных угловых скоростей  содержит:
{typography list_number_bullet_blue}1. Корпус, имеющий форму чаши, который соединяется с полуосью, а с другой стороны имеет шесть полукруглых борозд.||2. Внутреннюю обойму, представляющую собой своеобразный сферический кулак, имеющий также шесть канавок, а кроме того – шлицевое соединение для полуоси.||3. Шесть шариков в сепараторе, которые располагаются между обоймой и внутренними стенками чаши.{/typography}
Сборка всей детали осуществляется с предельной точностью. Потому исключаются малейшие люфты. Посредством описанных шариков обойма передает усилие на корпус. Перемещение же шариков по канавкам позволяет изменять угол между полуосями.

И все же, почему хрустит ШРУС? По прошествии достаточно длительного срока эксплуатации в местах контакта шариков с другими элементами ШРУСа появляется выработка. В итоге шарнир обретает люфт. Именно свободное передвижение, точнее перекатывание шариков и становится причиной характерного звука, который очень напоминает особый хруст.

{typography legend_blue}Этот звук является основным «симптомом» скорого выхода из строя шарнира. Потому стоит уделить внимание замене «больного» ШРУСа. Однако зачастую встает вопрос о том, какой из четырех шарниров вышел из строя.{/typography}
Для проверки исправности внешних ШРУСов необходимо при езде на ровной площадке по максимуму вывернуть колеса в одну, затем в другую сторону. Если в каком либо из случаев появляется характерный хруст, то исправен тот шарнир равных угловых скоростей  , в сторону которого повернуты колеса.

Для проверки исправности внутренних шарниров необходимо поочередно въезжать в яму каждым из них. Неисправный ШРУС также даст о себе знать неприятным звуком. Ну и, конечно же, после определения неисправного шарнира, необходимо срочно его заменить, во избежание неприятностей в пути.

Почему хрустит ШРУС
