Вытащить пин из разъема – Pin extractor. Извлекаем Pin’ы из разъемов

Pin extractor. Извлекаем Pin'ы из разъемов

Всем привет!

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.

Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

Пришли экстракторы в обычном полиэтиленовом пакетике.

В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.

Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.

В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:

К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.

Теперь о размерах:
1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.;

2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.;
3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка не устоит 🙂

Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:

Суть работы экстракторов сводится к следующему: вставляем его со стороны подключения разъема, «иглы» (или «игла») экстрактора сжимают усики-фиксаторы, тянем за провод в обратном направлении и достаем его из колодки. Вот на этой картинке все более наглядно:

Но теория теорией, а как оно будет на практике надо удостовериться самому. Начал с самого большого разъема с 5 проводами:


Вставляем — тянем — получаем результат:

Через 15 секунд:

Прям аж затягивает процесс 🙂

Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.

Последний подопытный:

Провод из него:

При ближайшем рассмотрении контакта типа «мама» видно, что каких-либо повреждений на нем совершенно нет. Единственное, что свидетельствует о его извлечении — небольшая царапинка на усике-фиксторе, а значит он без проблем может быть установлен обратно:

Оказывается, экстракторы и вправду, работают 🙂 Причем очень даже неплохо. Раньше приходилось мучиться используя иглы или скрепки, а в самых критических случаях перекусывать провод или ломать разъем. Сейчас же с этим покончено. На то, чтобы извлечь пин из разъема требуется пара секунд, если к нему есть прямой доступ, и немного дольше времени если разъем находится в неудобном или труднодоступном месте.

Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:

В завершении хочу сказать, что эту покупку, однозначно, можно считать удачной. Возможно, тем, кто никогда не пытался выдернуть проводок из пластиковой коробочки это не актуально, но тем, кто периодически сталкивается с подобной задачей, следует обратить внимание на это набор. Ну и главное его преимущество даже не в том, что он способен сократить время, а в том, что он сбережет нервы 🙂 Ведь ковыряться в разъеме и пытаться выдернуть последний неподдающийся провод — то еще мучение, способное вызвать кучу эмоций (не самых положительных). Так что я остался доволен. А для большего удобства использования разделил экстракторы на два набора, повесив их на 2 разных кольца.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

mysku.ru

Как вытащить провод из ISO разъема автомагнитолы или блока питания

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала "1000 DIY's and Advice" расскажет Вам, как при помощи подручных средств достать провод с пином из различных видов ISO разъемов.

Такие разъемы встречаются в автомагнитолах, компьютерных блоках питания, и во многих других устройствах.

Материалы.
- Разъем ISO.

Инструменты, использованные автором.
- Согнутая игла.

Процесс вытаскивания.
Конечно же, для таких целей существуют специализированные съемники, их можно приобрести по ссылке на aliexpress.


Но по той причине, что такая задача встречается весьма редко, можно воспользоваться обычной иглой. Желательно, чтобы она имела вот такую форму.

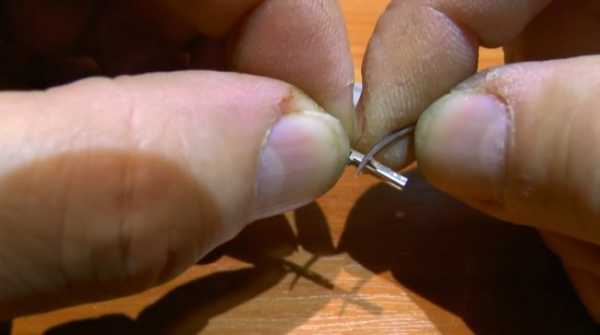

Теперь нужно рассмотреть, с какой стороны находится специальные усики на самом пине, которым обжат провод. А затем подвести к усику иголку, и согнуть его в сторону пина, нажимая на него. Зачастую такие усы находятся с двух сторон, поэтому нужно повторить операцию со второй стороны.

Вот так легко теперь можно вытащить провод из разъема.

Для того, чтобы вернуть пин на место, и он защелкнулся на своем месте, нужно восстановить положение усиков, слегка отогнув их.



Теперь восстановленный пин можно вставлять в разъем до упора. Должен быть слышен негромкий щелчок.

У меня на этом все, теперь Вы сможете самостоятельно заменить сломанный разъем, или провод.

Спасибо автору за простой, но полезный совет!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

usamodelkina.ru

Pin extractor. Извлекаем Pin'ы из разъемов

Всем привет!

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.

Так как мне периодически приходится ковыряться в проводке авто и извлечение/установка обратно пинов в колодки дело обычное, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Перед оформлением заказа продавец был проверен при помощи местного сервиса. Результаты проверки показали, что он хороший и у него можно покупать. Если кому-нибудь будет интересно, то ознакомиться с ними можно здесь.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

Пришли экстракторы в обычном полиэтиленовом пакетике.
Pin extractor. Извлекаем Pin'ы из разъемов
В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.

Все они были соединены между собой скруткой, кольцо так же было в комплекте. Почему было не одень их на него - загадка.
Pin extractor. Извлекаем Pin'ы из разъемов
В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:
Pin extractor. Извлекаем Pin'ы из разъемов
К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие "иголки" можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.

Теперь о размерах:
1. экстракторы для пинов с одним фиксатором (ширина "иглы"): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.;
2. экстракторы для пинов с двумя фиксаторами (расстояние между "иглами"): 2 мм., 3 мм., 4,5 мм. и 6 мм.;
3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка теперь перед нами не устоит 🙂

Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:
Pin extractor. Извлекаем Pin'ы

www.taker.im

Разборка разъема 20 pin от компьютерного блока питания. - 13 Сентября 2015

Разборка разъема 20 pin от компьютерного блока питания.


Может возникнуть ситуация когда надо заменить, использовать, переставить местами  клеммы от разъем питания на 20 pin от компьютерного блока питания. Возможно вы его собираетесь приспособить для других целей, поэтому возникает вопрос как же достать сами клеммы из пластикового корпуса.


Предыстория:
У меня возникла такая же ситуация, когда нужно было собрать плату с подключениями разной аппаратуры. Так как подключений было за 20 контактов, то вспомнил что можно использовать разъем питания подключаемый от компьютерного блока питания к материнской плате. Так же можно использовать 4-х, 6-и, 8-и pin-вые хвостики. 20-и и 4-х пиновых хвостиков было в достатке, обратную часть отпаял от старых материнок. Так как мне нужно было отключать разъемы по отдельности, то некоторые разъемы пришлось распилить и обработать чтобы они влезали в общий 20-pin-ый разъем. Получилось 2 штуки по 6 pin, и 2 штуки по 4 pin.


Теперь оставалось сделать одно цветные или хотя бы по цветам распределить клеммы по нужным местам в разъемах. Клеммы держаться открытыми лепестками от вытаскивания и подключения разъема в материнскую плату. Смотрим рис. 1.


Нужно их отогнуть внутрь, да еще два лепестка. Но как? Инструмента для этого не было. По этому начал пробовать, сначала иголкой, но с ее помощью так и не получалось загнуть глубоко лепестки, все время чуток не хватало чтобы они зашли внутрь. После когда уже вынул клемму, увидел что там есть еще маленький стопор, который не дает так просто уходить внутрь большому лепестку. Внутреннее пространство куда вставлял иголку, очень маленькое. Поэтому решил искать другой способ.


Изготовление инструмента:

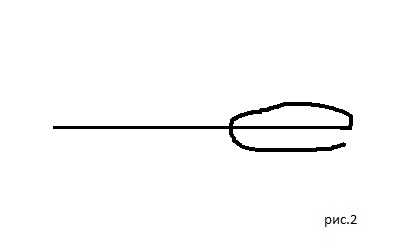

Решил взять канцелярскую скрепку, разогнул еще примерно так, смотрим рис. 2. Загнутая часть будет использоваться как ручка у отвертки, чтобы можно было манипулировать таким инструментом.


Далее берем разъем и примеряем наш разогнутый конец инструмента по длине или глубине проникновения к лепестку. Смотрим рис. 3. Берем немного больше расстояние и  отмечаем например маркером.

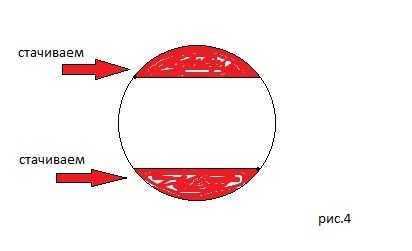

Так как диаметр скрепки очень большой, то нужно сточить лишние стороны как показано на рис. 4 на длину указанную выше.


Стачивая, каждый раз проверяем, влезает ли он в нужное нам пространство. Примерно стачиваем до такого состояния когда он уже немного поворачивается и не давит сильно  на внешнюю часть пластика. У нас получится форма овала.

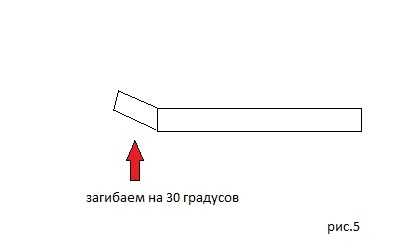

После когда мы подточили наш инструмент, нужно небольшую часть кончика загнуть примерно на 30 градусов, получится форма клюшки. Смотрим рис. 5.


На рисунке 6 показан общий вид изготовленного инструмента.


Применение инструмента:
Для удобства использования, лучше найти прозрачный разъем, чтобы можно было отметить расстояние до которого нужно всовывать, отмечаем его например маркером. Так как второй лепесток обычно находится внутри разъема и его не видно.
Вставляем загнутый кончик инструмента между пластмассой и клеммой. Поворачиваем так чтобы кончик клюшки надавил на  кончик лепестка, чтобы утопить его немного внутрь клеммы. Поворачиваем обратно в исходное положение, и вынимаем. Вставляем инструмент со второй стороны, где находиться второй лепесток. Проделываем туже операцию со вторым лепестком. После как вынули инструмент. Можно вытащить одну клемму из разъема.
Если клемма не вытаскивается, то возможно угол поворота был маленький, нужно проделать все тоже что описано выше, но с большим поворотом инструмента. В общем небольшая практика и у вас все получится.
Итог:
После не большой практики с инструментом, вы сможете разбирать разъем очень быстро.
Минусы тут конечно есть, так как потом придется вытаскивать эти самые лепестки из клеммы, так как они сильно удавятся внутрь.


Автор статьи: Вдовин Александр.

glafer.ucoz.ru

Ответы@Mail.Ru: отсоединить 24 pin разьем

там на нём обычно есть мелкая защелка, которая пины прижимает к плате и не даёт им выпасть из гнезд, ищи эту защелку, если не получиться. то аккуратно вырезай контакты и пластик из гнёзд

А про защёлку не забыл? Отгибай её (например, плоской отвёрткой) и вытаскивай разъём.

Какой-то шутник при сборке намазал суперклеем? Надеюсь, про фиксатор известно. Тогда надо посмотреть, нет ли подгорелых пятен на разъёме (был случай, когда контакт был плохой, разъём грелся, пластмасса расплавилась и склеилась после остывания) . При прикладывания усилия на извлечение, покачать разъём влево-вправо.

Да, было такое, что контакты "прикипали" от перегрева. И много гемороя было при отсоединении разъема. Приходилось по одному проводу вытаскивать-выдергивать. Частенько приходилось после этого разъем на материнке ремонтировать или менять.

отковыривай - другого метода нет

touch.otvet.mail.ru

Как разобрать многопиновый разъем проводки — Mitsubishi Lancer Club F.A.Q.

Материал из Mitsubishi Lancer Club F.A.Q.

Разъем состоит из двух частей - фиксирующей (на фото черная) и направляющей (на фото коричневая).

1. Чтобы достать один пин из разъема, аккуратно отщелкиваем две защелки с торцев разъема (поджимаем отверткой) и приподнимаем примерно на 5 мм фиксирующую часть разъема. Разъем не развалится - не волнуйтесь.


2. Теперь нужно взять шило или иголку, и поддеть язычок, который удерживает пин в колодке (на фото показан стрелкой снизу).

Поддев, вытаскиваем пин из своего гнезда.


3. Чтобы добавить провод с пином в разъем, проделываем операцию 1.

Затем, правильно сориентировав пин (смотрим на те, что стоят внутри), вставляем его в свое гнездо до щелчка. После этого защелкиваем всю колодку.


4. Чтобы разобрать разъем полностью, сначала проделываем операцию 1.

Затем отверткой утапливаем 4 фиксатора по бокам разъема, и полностью вытаскиваем фиксирующую часть из направляющей.


Все пины выскочат из своих гнезд сами.


5. Чтобы собрать разъем обратно, сначала нужно вставить фиксирующую часть, не не защелкивать ее полностью:


Теперь можно вставлять пины по одному до щелчка, сверяясь со схемой.

Вставив все пины на место, колодку нужно закрыть (защелкнуть) до конца.

Не пытайтесь сначала расставить пины, а потом вставлять фиксирующую часть в направляющую - замучаетесь.


Автор отчета: megaaxel @ lancer-club.ru, фото: ksw.s @ lancer-club.ru

faq.lancer-club.ru
