Водородные установки – Водородная установка для отопления дома своими руками

Содержание

Отопление на водороде, водородная установка и горелка для обогрева дома, сборка своими руками

Для получения тепла в доме можно использовать различные источники энергии. Есть среди них и достаточно необычные варианты – например, водородное топливо. В настоящее время отопление водородом используется отечественными потребителями редко из-за некоторых сложностей в получении сырья.

Однако метод этот все равно считается самым экологически чистым и обеспечивает нагрев больших помещений. А расходы на такое отопление будут хотя и большими по сравнению с использованием в качестве энергоносителя газа, однако заметно меньшими по сравнению с эксплуатацией твердотопливных и электрических котлов.

Особенности водородного отопления

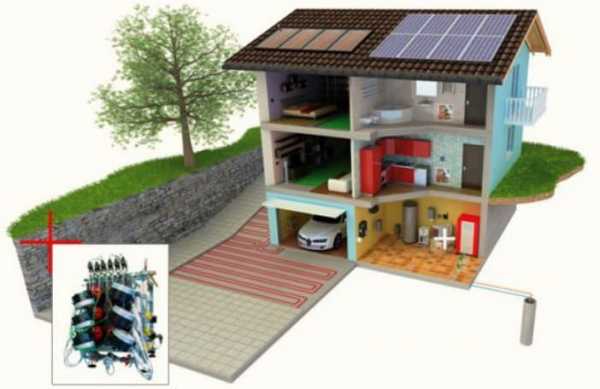

Впервые отопление дома на водороде было разработано итальянскими изобретателями. Созданный ими прибор практически не создавал шума и не выбрасывал в атмосферу вредные вещества. При этом температура внутри котлов была невысокой, и оборудование можно было делать не из чугуна или жаропрочной стали, а из обычного металла и даже пластика.

«Классическим», низкотемпературным вариантом отопления на водороде является выделение тепла в процессе образования воды из водорода и кислорода. Хотя существует и методика, предусматривающая обратный процесс – расщепление водных молекул для создания водородного топлива, сгорающего в котлах.

Котлам, работающим на водороде, не нужна специальная система отвода в атмосферу продуктов сгорания. Ведь в процессе выделяется только пар, безвредный для окружающей среды. А получение сырья практически не представляет особой проблемы, в отличие от таких энергоносителей, как газ, дизтопливо и пеллеты.

Расходы при использовании отопления на водороде будут идти только на электроэнергию для генератора.

Преимущества и недостатки

Распространению системы водородного отопления способствует целый ряд достоинств такого метода:

  1. Экологическая чистота выбросов.
  2. Работа без применения огня (только для обычных низкотемпературных систем). Так как тепло получается не при сгорании, а в результате химической реакции. Соединение водорода и кислорода приводит к получению воды, а выделившаяся при этом энергия идет в теплообменник. Температура теплоносителя при этом не превышает 40 градусов, что является практически идеальным режимом для системы «теплых полов».
  3. Использование водородного топлива экономит средства владельца частного дома.

Единственный более выгодный способ в плане эксплуатации – газовое отопление, далеко не всегда доступное для загородного жилья.

Также использование водорода снижает затраты углеводородов типа нефти и газа, представляющих собой невозобновляемые ресурсы.

Правда, имеются у методики и недостатки. Во-первых, водород является достаточно взрывоопасным и, за счет этого, трудно транспортируемым веществом, хотя эта проблема существует только для низкотемпературного варианта.

Во-вторых, специалистов, способных на правильную установку таких котлов и сертификацию водородных баллонов, в нашей стране немного.

Принцип и устройство

Работа отопления на водороде основана на выделении значительного объема тепловой энергии, получаемой в результате взаимодействия кислородных и водородных молекул. Процесс характеризуется большими размерами необходимой для его протекания емкости и высоким КПД (>80%). Для правильного функционирования оборудования необходимо:

  • подключение к источнику жидкости, роль которого чаще всего выполняет водородная система;
  • наличие электропитания, без которого невозможно поддерживать электролиз;
  • периодическая замена катализатора, частота зависит от производительности и конструкции котла;
  • соблюдение требований безопасности )хотя по сравнению с газовым отоплением их намного меньше за счет протекания всех реакций внутри котла, и от пользователя необходим только визуальный контроль процесса).

Впрочем, учитывая, что создать своими руками такое оборудование, как низкотемпературная водородная установка для отопления дома, вряд ли получится, чаще всего используют альтернативный метод – получение водорода и использование его в качестве энергоносителя. Такой вариант будет доступнее по цене и обеспечит большую температуру теплоносителя в отопительной системе (такую же, как и газ).

Сборка системы

В состав систем водородного отопления входят водородные генераторы, горелки и котлы. Первый необходим для разложения жидкости на составляющие (с использованием катализаторов для ускорения процесса или без них). Горелка создает открытое пламя, а котел служит теплообменным устройством. Все это можно приобрести в соответствующих магазинах, однако та же система, созданная своими руками, как правило, работает эффективнее.

Сборку генератора водорода можно осуществить несколькими способами. Для его изготовления понадобится несколько стальных трубок, бак для расположения конструкции, широтно-импульсный генератор мощностью от 30А и выше или другой источник питания. Кроме того, при сборке не обойтись без посуды для дистиллированной воды.

Подача жидкости, из которой будет выделяться водород, осуществляется внутрь герметичной конструкции, где находятся пластины из нержавеющей стали (чем их больше, тем больше получается водорода, хотя тратится и дополнительная электроэнергия), примыкающие друг к другу.

В емкости под действием тока происходит процесс расщепления молекул воды на кислород и водород, после чего последний подается в котел, где установлена горелка. Если же ток подается не от сети, а от ШИМ-генератора, эффективность системы увеличивается.

Применяемые материалы

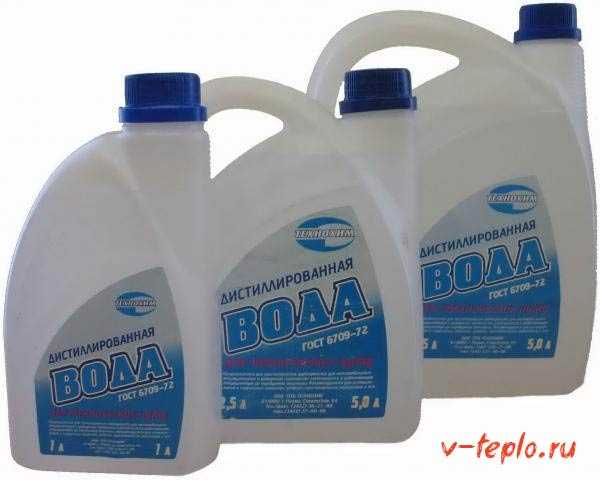

В системе отопления применяется, как правило, дистиллированная вода, в которую добавляют гидроксид натрия в пропорции 10 л жидкости на 1 ст. л вещества. При отсутствии или проблематичности получения нужного количества дистиллята разрешается использование и обычной воды из крана, но только в том случае, если в ее составе отсутствуют тяжелые металлы.

В качестве металлов, из которых изготавливают водородные котлы, допустимо использовать любые виды нержавеющих сталей – отличным вариантом станет ферримагнитная сталь, к которой не притягиваются лишние частицы. Хотя основным критерием выбора материала все-таки должна быть устойчивость к коррозии и ржавчине.

Для сборки аппарата обычно используются трубки диаметром 1 или 1,25 дюйма. А горелка приобретается в соответствующем магазине или интернет-сервисе.

Если правильно подобрать материалы и тщательно изучить схему отопления, изготовление установки и ее присоединение к котлу не представляет собой ничего сложного.

Целесообразность методики

Причиной установки системы отопления на водороде в частном доме может быть отсутствие в нем природного газа и наличие электроэнергии. При этом расходы на обеспечение здания теплом оказываются меньшими по сравнению с использованием электронагревательных приборов.

Кроме того, отсутствует необходимость в трубах для отвода продуктов сгорания. Получается, что водородная установка вполне может использоваться в загородных домах в качестве самостоятельного или дополнительного отопительного оборудования.

x-teplo.ru

Водородный генератор своими руками для отопления дома

Развитие технологий привело к замене классических дровяных печек на котельные агрегаты. В качестве топлива, помимо дров и угля стали использоваться газ, масло, солярка и даже электричество. В последнее время энергию для автономных отопительных систем дополнительно получают с помощью солнечных батарей и геотермальных установок. Учитывая, что неиссякаемым источником энергии является водород, можно попробовать собрать водородный генератор своими руками для получения экологичного топлива.

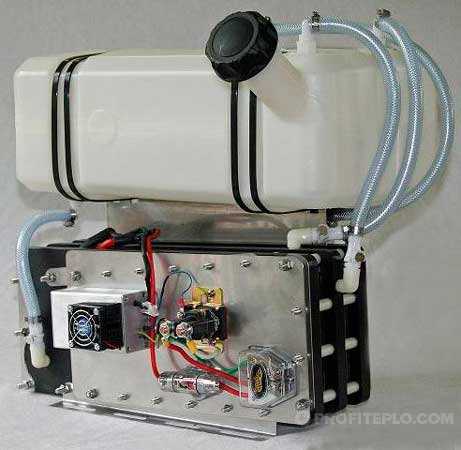

Водородный генератор своими руками

Принцип работы устройства

Водородный генератор для отопления считается перспективной разработкой, поскольку получать горючее с высокой теплотворной способностью можно из обычной воды. Главная задача — получить чистый водород максимально простым и дешевым способом.

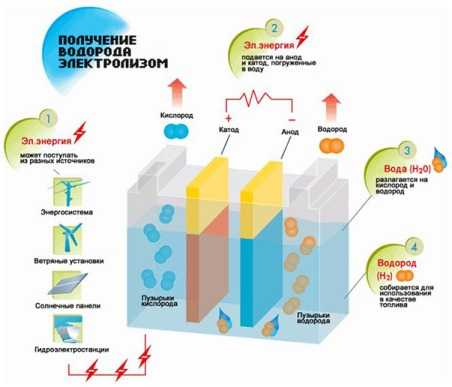

Получение водорода

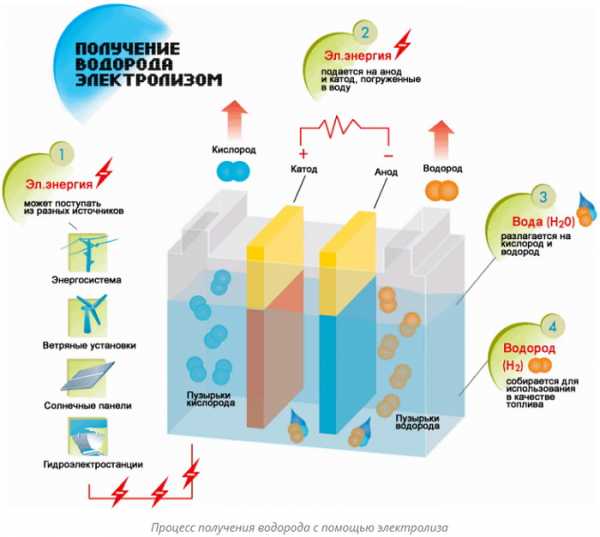

Традиционно для этих целей используется метод электролиза. Его суть в следующем: в воду, недалеко друг от друга, помещают металлические пластины, которые подключены к источнику высокого напряжения. Вода проводит электрический ток, поэтому при подаче электроэнергии молекулу воды разрывает на составляющие. Высвобождение из каждой молекулы двух атомов водорода и одного атома кислорода позволяет получить так называемый газ Брауна с формулой ННО.

Теплотворная способность газа Брауна составляет 121 МДж/кг. При горении вещества не образуется вредных веществ, а для того, чтобы его использовать в качестве энергоносителя для отопления дома достаточно немного модернизировать стандартный газовый котел. Однако при создании установки для получения водорода своими руками особое внимание следует уделить мерам безопасности — при соединении водорода с кислородом образуется гремучая смесь.

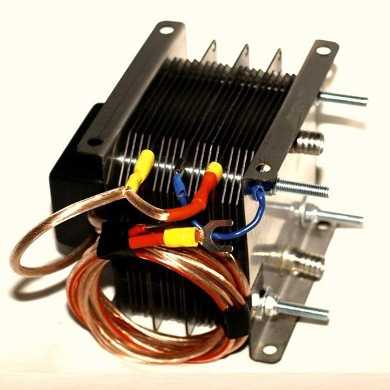

Конструкция генератора

Электролизер, установка для выработки газа Брауна путем электролиза воды в больших объемах, состоит из нескольких ячеек, в которые вмонтированы металлические пластинчатые электроды. Чем больше суммарная площадь поверхности электродов, тем мощнее установка.

Ячейки находятся в герметичной емкости, которая оснащена патрубком для подключения к источнику воды, патрубком для отвода полученного газа, клеммами для подсоединения электропитания. Также генератор снабжен водяным затвором, предотвращающим контакт водорода с кислородом, и защитным клапаном для предотвращения эффекта обратного пламени — газ сгорает только в горелочном устройстве.

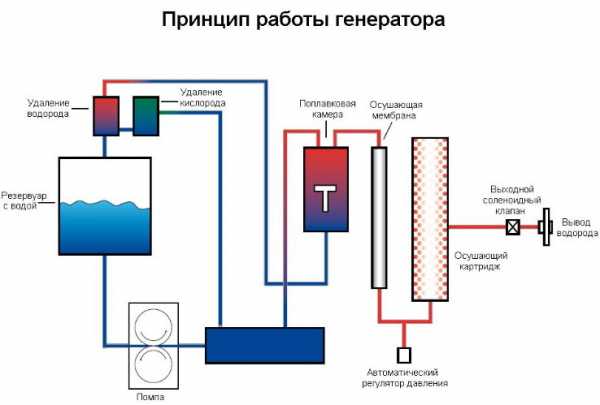

Принцип работы водородного генератора

Водородное отопление

Водородное отопление дома требует использования установки с большой площадью электродов, иначе отопительный котел не сможет эффективно нагревать теплоноситель. Применять обычный электролизер, нарастив его габариты, нерентабельно, поскольку на получение водорода будет тратиться больше электроэнергии, чем ушло бы на работу отопительного электрокотла для обогрева дома такой же площади.

Ведутся разработки более эффективных установок для получения водородного топлива без лишних энергозатрат. Известна история американского изобретателя Стенли Мейера, который создал «водородную ячейку», потребляющую в десятки раз меньше электроэнергии по сравнению с традиционными установками. Однако ученому не удалось совершить переворот в современных технологиях — он скоропостижно скончался от отравления, а чертежи установки исчезли.

Над созданием водородного генератора с попытками реализовать идею Мейера трудятся и в технических лабораториях, и в мастерских домашних умельцев во всем мире. Изобретение американского ученого заключалось в создании резонанса раскачивающейся молекулы воды с электрическими импульсами — в этом случае она расщепляется на атомы без использования высокого электрического напряжения.

Радужные перспективы

Водород — крайне перспективный энергоноситель по целому ряду причин:

  1. Он в наличии во всей Вселенной, на Земле занимает десятое место по степени распространенности — энергоресурс можно назвать неисчерпаемым.
  2. Газ не токсичен, не способен причинить вред живым организмам. Важно лишь предпринимать меры безопасности, чтобы исключить утечку с образованием «гремучей смеси» водорода с кислородом.
  3. Продукт горения водорода — обычный водяной пар.
  4. Энергоноситель отличается высокой теплоемкостью, температура горения составляет 3000°С.
  5. При утечке газа он быстро улетучится, не причинив никакого вреда, поскольку в 14 раз легче воздуха. Но поблизости не должно быть открытого огня или искрящей проводки, иначе гремучая смесь взорвется.
  6. Кубический метр водорода обладает теплотворной способностью 13000 Дж.
Преимущества водородного отопления

Водород как энергоноситель — сфера применения

Водород высоко оценивается как энергоноситель и активно используется, к примеру, в качестве топлива для космических ракет. Используются разные способы его получения в промышленных масштабах. В основном это газификация угля или нефтепродуктов, конверсия метана и его гомологов. Такой дешевый водород нельзя рассматривать как экологичное топливо, поскольку его добыча связана с вредными выбросами в атмосферу. Электролиз воды для получения водорода в больших объемах, применяется только в Норвегии, где имеется избыток дешевой электроэнергии.

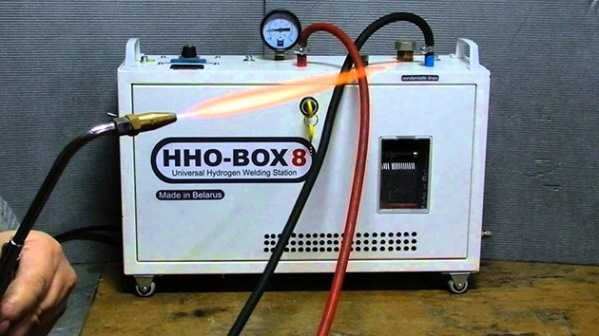

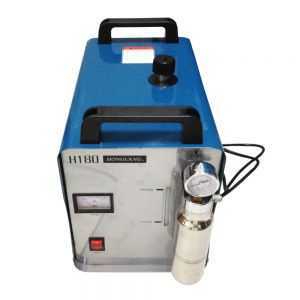

Компактный электрический газогенератор нашел применение в сфере газорезки. Оборудование, производящее водород, удобнее в использовании по сравнению с баллонным газом — нет необходимости транспортировать тяжелые баллоны, зависеть от поставок сжиженного газа и т.д. Но в угоду удобству была принесена экономия — для электролитического процесса требуется достаточно много электроэнергии, в итоге стоимость энергоносителя существенно возрастает. При этом разница в стоимости купленного и произведенного водорода во многом компенсируется отсутствием затрат на его доставку.

Водородные отопительные котлы

На многих сайтах, посвященных системам отопления, можно встретить информацию о том, что водород составляет достойную конкуренцию природному газу в качестве энергоносителя для отопительного котла. Упор делается на то, что смонтировав генератор водорода, вы получаете возможность тратить на отопление не больше средств, чем на газовое, при этом не придется оформлять множество документов и платить серьезные суммы за подключение дома к центральной газовой сети.

На основании вышеизложенного в статье можно сделать выводы, что себестоимость водорода низка только при его промышленном производстве. То есть, получение топлива электролизом заведомо обойдется дороже, и ориентироваться на завлекательные цифры стоимости килограмма сжиженного водорода не имеет смысла.

Рассмотрим котельное оборудование, представленное на рынке. Выпуском водородных котлов занимается итальянская компания Giacomini, которая специализируется в сфере альтернативной энергетики. Также аналогичные агрегаты изготавливают некоторые китайские компании, успешно скопировавшие технологию.

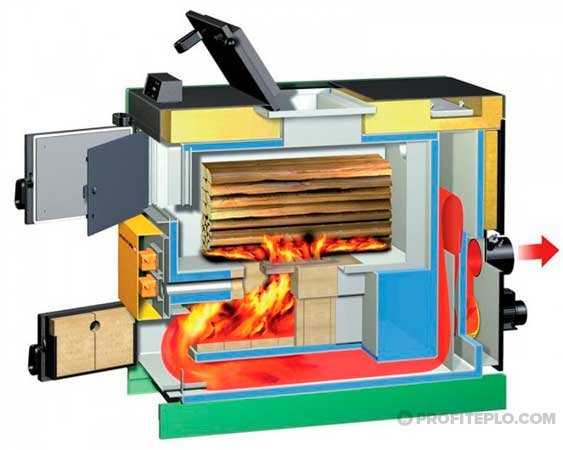

Водородный котел на твердом топливе

Разработки компании Giacomini направлены на создание отопительного оборудования, которое было бы полностью безопасно для окружающей среды.

Водородный котел этой компании относится к указанной категории — его работа связана с выделением водяного пара, какие-либо вредные выбросы отсутствуют. В качестве энергоносителя используется водород, при этом его добывают путем электролиза.

Однако стоит обратить особое внимание на принцип действия этого котла. Полученный в системе водород не сжигается, он вступает в реакцию с кислородом в присутствии катализатора. В результате выделяется тепловая энергия, которой достаточно для нагрева отопительного контура до 40°С.

То есть, водородные котлы, которые предлагается приобрести по солидной цене, подходят лишь для использования в качестве теплогенератора для контура водяного пола, плинтусного или потолочного отопления.

Можно сделать вывод, что мировые производители котельного оборудования не нашли приемлемого технического решения, чтобы создать эффективный отопительный котел, способный использовать тепловую энергию сжигаемого водорода. Или рассчитали, что такой вариант нерентабелен.

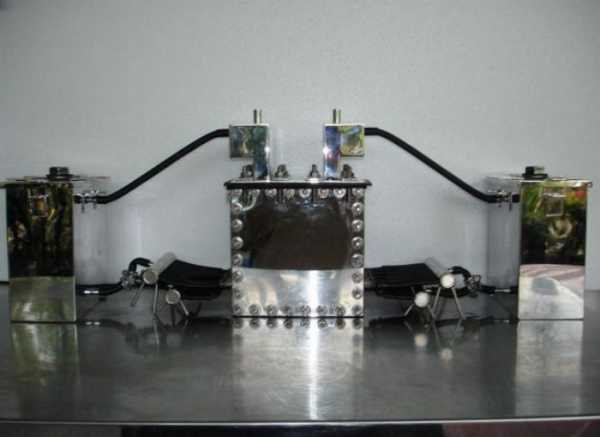

Изготовление генератора собственными силами

В сети Интернет можно найти немало инструкций, как сделать водородный генератор. Следует отметить, что собрать такую установку для дома своими руками вполне реально — конструкция достаточно проста.

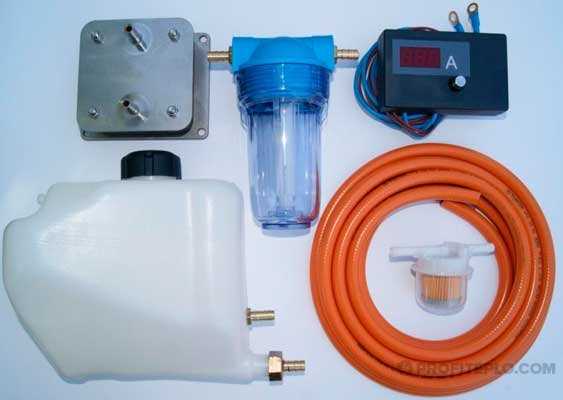

Компоненты водородного генератора своими руками для отопления в частном доме

Но что вы будете делать с полученным водородом? Еще раз обратите внимание на температуру горения этого топлива в воздухе. Она составляет 2800-3000°С. Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит.

Умельцы на форумах советуют выложить топку изнутри шамотным кирпичом. Но температура плавления даже лучших материалов данного типа не превышает 1600°С, долго такая топка не выдержит. Второй вариант — использование специальной горелки, которая способна понизить температуру факела до приемлемых величин. Таким образом, пока не найдете такую горелку, не стоит начинать монтировать самодельный водородный генератор.

Советы по сборке и эксплуатации генератора

Решив вопрос с котлом, выберите подходящую схему и инструкцию на тему, как сделать водородный генератор для отопления частного дома.

Самодельное устройство будет эффективным только при условии:

  • достаточной площади поверхности пластинчатых электродов;
  • правильного выбора материала для изготовления электродов;
  • высокого качества жидкости для электролиза.

Какого размера должен быть агрегат, генерирующий водород в достаточных количествах для отопления дома, придется определять «на глазок» (на основании чужого опыта), либо собрав для начала небольшую установку. Второй вариант практичнее — он позволит понять, стоит ли тратить деньги и время на монтаж полноценного генератора.

В качестве электродов в идеале используются редкие металлы, но для домашнего агрегата это слишком дорого. Рекомендуется выбрать пластины из нержавеющей стали, желательно ферромагнитной.

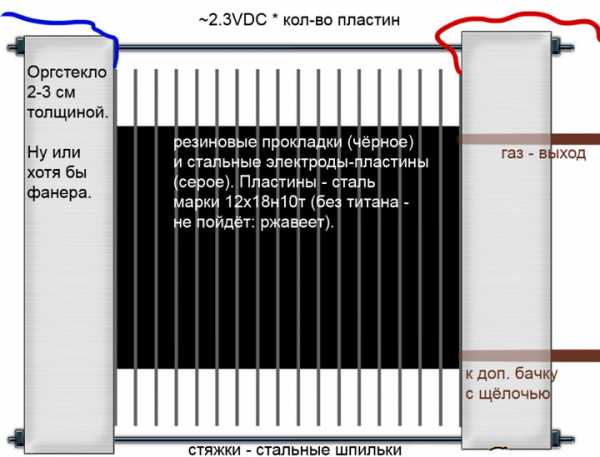

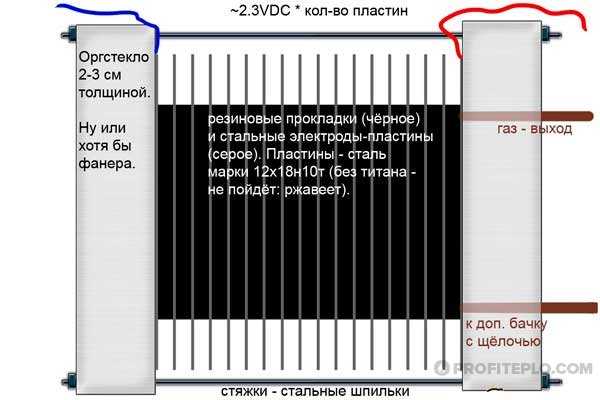

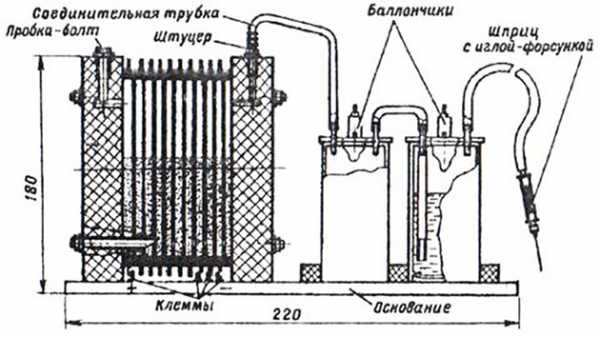

Конструкция водородного генератора

К качеству воды предъявляются определенные требования. Она не должна содержать механические загрязнения и тяжелые металлы. Максимально эффективно генератор работает на дистиллированной воде, но для удешевления конструкции можно ограничиться фильтрами для очистки воды от ненужных примесей. Чтобы электрическая реакция протекала интенсивнее, в воду добавляют гидроксид натрия в соотношении 1 столовая ложка на 10 л воды.

Экономический вопрос

Прежде чем начать подробно разбираться, как сделать водородный генератор, желательно вспомнить школьный курс физики. Все преобразования происходят с потерей энергии, то есть, затраты электроэнергии на получение водорода не окупятся тепловой мощностью при сжигании полученного топлива.

Если учесть, что сжигать водород с максимальной температурой и теплоотдачей в домашних условиях попросту невозможно, становится понятным, что реальные потери будут даже выше тех, что рассчитаны для идеальных условий.

Итак, использовать водородный генератор, сделанный для отопления своими руками, не имеет никакого смысла, если у вас нет доступа к бесплатной электроэнергии. Установить для отопления дома электрический котел и тратить электроэнергию напрямую, без сложных преобразований, обойдется вам в 2-3 раза дешевле. Кроме того, электрокотел полностью безопасен, а эксплуатация кустарной установки грозит взрывом при несоблюдении правил монтажа и эксплуатации.

Очевидно, что получение дешевого водорода экологически чистым способом, к которым относится электролиз, — это вопрос будущего, над которым сегодня работают ученые в передовых странах мира.

profiteplo.com

Как сделать водородный котел отопления своими руками?

Уже давно прошло время, когда обогрев частного загородного дома осуществлялся только лишь сжиганием в печи дров ли угля. Нынешние отопительные агрегаты используют различные виды топлива. Но постоянный рост цен на топливо, вынуждает идти на поиски более дешевых вариантов отопления. Но буквально у нас под носом лежит неиссякаемый источник энергии – водород. И в данной статье мы расскажем, как в качестве топлива можно использовать обычную воду, собрав водородный котел отопления своими руками.

Конструкция и принцип работы водородного генератора

Применение водорода в виде топлива для обогрева жилища – довольно заманчивая идея, ведь его теплотворность составляет 33,2 кВт/м3, в то время как у природного газа она всего 9,3кВт/м3, а это более чем в 3 раза. Теоретически добыть водород можно из воды, для того чтобы его потом сжечь в котле, можно воспользоваться водородным генератором для отопления дома.

Как энергоноситель с водородом ничто не может сравниться, а его запасы практически бесконечны. Как уже говорилось выше, при сгорании водород выделяет очень много тепловой энергии, намного больше, чем любое углеродосодержащее топливо. Вместо вредных выбросов в атмосферу, которые выделяются при использовании природного газа, водород, сгорая, образует обычную воду в виде пара. Только есть одна проблема, данный элемент не встречается в природе в чистом виде, а только в соединении с другими веществами.

Одним из таких соединений является обычная вода, которая представляет собой окисленный водород. Для того чтобы расщепить на составляющие ее элементы многие ученые потратили не один год. И не безрезультатно, техническое решение по выделению из воды ее составляющих все же было найдено. Это так называемая химическая реакция электролиза, в результате которой вода распадается на кислород и водород, получаемую смесь прозвали гремучим газом или газом Брауна.

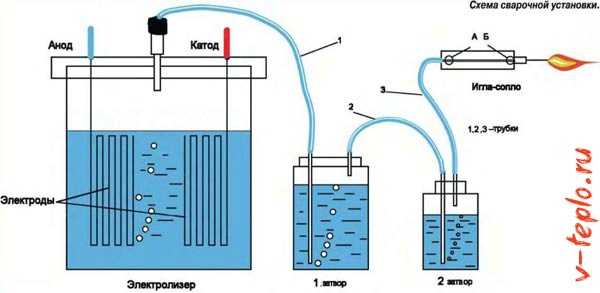

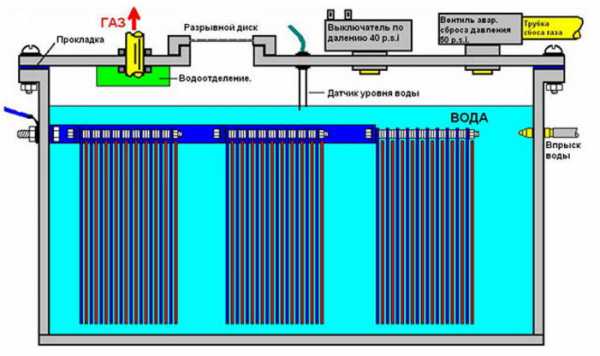

Ниже можно увидеть схему водородного генератора (электролизера), который работает от электричества:

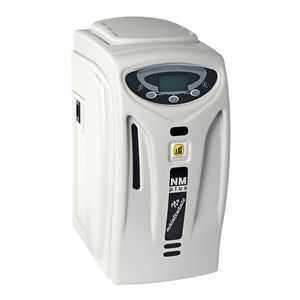

Электролизеры поставлены на серийное производство и служат для газопламенных (сварочных) работ. Ток определенной частоты и силы подается на группы металлических пластин, которые погружены в воду. Из-за протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром.

Для того чтобы отделить газы от пара все пропускается через сепаратор, после которого подается на горелку. Чтобы предотвратить обратный удар и взрыв, на подаче монтируется клапан, который пропускает горючее только в одну сторону.

Водородная установка для обогрева жилища включает в себя следующие составляющие: котел и трубы диаметром 25-32 мм (1-1,25 дюймов). Трубы можно установить дома своими руками, но необходимо выполнить одно условие – после каждого разветвления диаметр должен уменьшаться.

Диаметр уменьшается по следующему принципу – труба D32, труба D25. После разветвления – D20, и последней монтируется труба D16. При соблюдении этого условия водородная горелка будет работать качественно и эффективно.

Для того чтобы следить за уровнем воды и своевременно подпитывать ею устройство, в конструкции есть специальный датчик, который отдает команду в нужный момент и вода впрыскивается в рабочее пространство электролизера. Для того чтобы давление не подпрыгивало до критической точки внутри сосуда, агрегат оборудуется аварийным выключателем и сбросным клапаном. Для обслуживания генератора водорода, необходимо только время от времени добавлять воду и все.

Преимущества водородного отопления

У водородного отопления есть несколько серьезных достоинств, которые влияют на распространенность системы:

  1. Экологически чистые системы. Единственный побочный продукт, который выбрасывается в атмосферу во время работы – вода в парообразном состоянии. Что никоим образом не вредит окружающей среде.
  2. Водород в системе отопления работает без применения огня. Тепло образуется из-за каталитической реакции. При соединении водорода с кислородом, образуется вода. Из-за этого идет большое выделение тепла. Сам поток тепла, температура которого равняется около 40оС, идет в теплообменник. Для системы теплый пол – это идеальный температурный режим.
  3. Довольно скоро отопление на водороде своими руками сможет вытеснить традиционные системы, тем самым освободив человечество от добычи других видов топлива – нефти, газа, угля и дров.
  4. Минимальный срок службы – 15 лет.
  5. КПД отопления частного дома водородом может достигать 96%.

Добыча водорода – это вполне доступный процесс. Все, на что необходимо будет тратиться это электричество. А при использовании генератора отопления включить в работу системы еще и солнечные батарею, то траты на электроэнергию можно свести к минимуму. Исходя из этого, можно заключить что, эта система наиболее экологически чистая и эффективная для отопления жилища.

Как собрать генератор водорода собственноручно?

Зачастую котел, работающий на водороде, используется для обогрева полов. Эти системы в наше время встречаются самой разной мощности. Мощность котлов бывает самая разная, начиная от 27Вт и до бесконечности. Можно взять один очень мощный котел для обогрева сразу всего дома, а можно несколько небольших. Устанавливаются они своими силами, но, как сделать водородный генератор своими руками?

Прежде чем начать сооружать топливную ячейку необходимо иметь под руками следующие инструменты:

  • ножовку по металлу;
  • дрель с набором свёрл;
  • набор гаечных ключей;
  • плоская и шлицевая отвёртки;
  • угловая шлифмашина («болгарка») с установленным кругом для резки металла;
  • мультиметр и расходомер;
  • линейка;
  • маркер.

Более того, если вы решите самостоятельно заниматься сооружением ШИМ-генератора, то для его настройки понадобятся осциллограф и частотомер.

Для того чтобы изготовить водородный генератор для отопления частного дома рассмотрим абсолютно «сухую» схему электролизера с применением электродов из пластин нержавеющей стали.

Представленная ниже инструкция показывает процесс конструирования водородного генератора:

  1. Сооружение корпуса топливной ячейки. Роль боковых стенок каркаса играют пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Стоит заметить, что он размеров агрегата напрямую зависит его производительность, но и затраты на получение ННО будут намного выше. Для сооружения топливной ячейки оптимальными являются габариты от 150×150 мм до 250×250 мм.
  2. В каждой из платин сверлятся отверстия под входной и выходной штуцера для воды. Кроме этого, необходимо сверление в боковой стенке для выхода газа и четыре отверстия по углам для того чтобы соединить элементы реактора между собой.
  3. С помощью болгарки из листа нержавейки марки 316L, вырезают пластины электродов. Они по размеру должны быть меньше стенок на 10-20 мм. Более того, при изготовлении каждой детали, в одном из углов необходимо оставлять небольшую контактную площадку. Это необходимо для того чтобы соединить отрицательные и положительные электроды в группы перед их подключением к питанию.
  4. Для получения необходимого количества ННО, нержавейку необходимо обработать мелкой наждачной бумагой с двух сторон.
  5. В каждой пластине сверлятся два отверстия: сверлом чей диаметр должен быть 6-7 мм – для подачи в пространство между электродами воды и диаметром 8-10 мм – для отвода газа Брауна. Точки сверления рассчитывают с учетом мест монтажа соответствующих подводящих и выходного патрубков.
  6. Приступают к сборке генератора. Для этого в оргалитовые стенки монтируют штуцеры служащие для подачи воды и отбора газа. Места их присоединений тщательнейшим образом герметизируют автомобильным или сантехническим герметиком.
  7. После этого одну из прозрачных корпусных деталей устанавливают на шпильки, после этого укладывают электроды. Укладка электродов должна начинаться с уплотнительного кольца. Обратите внимание: плоскость электродов должна быть абсолютно ровной, в противном случае элементы с разноименными зарядами будут касаться, что вызовет короткое замыкание!
  8. Пластины нержавейки отделяют от боковых поверхностей реактора с помощью уплотнительных колец, изготовленных из силикона, паронита или других материалов. Важно чтобы он был не толще 1 мм. Подобные детали используют как дистанционные прокладки между пластинами. В процессе укладки следят, чтобы контактные площадки разноименных электродов были сгруппированы по разные стороны генератора.
  9. После того как уложена последняя пластина устанавливают уплотнительное кольцо, после чего генератор закрывается второй оргалитовой стенкой, а саму конструкцию соединяют с помощью гаек и шайб. Делая эту работу, внимательно следите за равномерностью затяжки и отсутствием перекосов между пластинами.
  10. С помощью полиэтиленовых шлангов генератор подключается к емкости с водой и бабблеру.
  11. Контактные площадки электродов соединяются между собой любым методом, после чего к ним подводят провода питания.
  12. На топливную ячейку подается напряжение от ШИМ-генератора, после чего приступают к настройке и регулировке аппарата по максимальному выходу газа ННО.

Для того чтобы получить газ Брауна в необходимом количестве которое будет достаточным для приготовления пищи и отопления, устанавливают несколько генераторов водорода которые работают параллельно.

Рекомендации по эксплуатации котла на водороде

  1. Самостоятельно модернизировать подобное оборудование, даже при наличии подробного и профессионального инженерного чертежа – категорически запрещается. Это может поспособствовать вероятности утечки водородной смеси из генератора в открытое пространство, что довольно опасно.
  2. Рекомендуется смонтировать специальные датчики температурного режима внутри теплообменника, это даст возможность следить за вероятным превышением уровня температуры нагрева воды.
  3. В саму конструкцию горелки можно включить запорную арматуру, которая будет подключена непосредственно к самому датчику температуры. Необходимо также обеспечить нормированное охлаждение котла.
  4. И наконец, на чем необходимо сделать особое ударение это безопасность. Необходимо помнить о том, что смесь водорода и кислорода не зря назвали гремучей. ННО это опасное химическое соединение, которое при небрежном обращении может повлечь взрыв. Следуйте правилам безопасности и будьте предельно аккуратны в экспериментах с водородом.

При правильном обращении водородный котел может прослужить не 15 лет, как это обычно положено, а 20 или даже 30. Однако помните, что чем больше мощность котла, тем больше расход электроэнергии!

santehnikportal.ru

Водородные генераторы — технические характеристики и изготовление своими руками

28.08.2015

Науке известно всего одно абсолютно чистое топливо – это водород, которые используется в космической промышленности. В процессе горения водорода образуются соединения с кислородом, то есть вода. Запасы этого топлива неисчерпаемы, т. к. оно наравне с гелием является основным «стройматериалом» во Вселенной.

Сегодня мы расскажем про водородные генераторы, обретающие в последнее время все большую популярность благодаря доступной стоимости и экологичности.

Водородные генераторы своими руками

Содержание статьи:

Отличительные особенности водородного отопления

Данный тип отопления основывается на выработке огромного количества тепловой энергии в результате контакта молекул кислорода и водорода. Что характерно, единственным побочным продуктом в этом случае является дистиллированная вода. И чтобы реализовать этот принцип на практике, проводилось множество разработок по созданию водородного отопительного котла (речь идет о промышленных моделях).

Такие приборы отличались габаритностью и, следовательно, для установки требовалось много места. Да и КПД таких котлов был не самым высоким – порядка 80 процентов. Но с тех пор прибор много раз усовершенствовался и в результате мы получили котел для домашнего отопления, работающий по этому принципу. Для нормальной его работы необходимо соблюдать всего несколько важных условий.

Парогенератор — как сделать самостоятельно

Советуем посмотреть нашу инструкцию о том как своими силами сделать парогенератор для бани. Все подробности тут

  • Наличие постоянного электропитания. В основе генераторов лежит реакция электролиза, которая, как известно, без электричества невозможна.
  • Постоянное подключение к источнику воды. Зачастую для этого используется водопровод, хотя конкретный расход прибора зависит, конечно же, от его мощности.
  • Катализатор нуждается в регулярной замене. Частота этой замены зависит, как и предыдущий показатель, от мощности, а также от особенностей конкретной модели.

И если сравнивать водородное оборудование, к примеру, с газовым, то оно менее требовательное в плане безопасности. А все дело в том, что реакции образуются и проистекают исключительно внутри генератора. От человека же, как от пользователя, нужен лишь визуальный контроль над основными показателями.

Устройство водородного генератора

А теперь ознакомимся более детально с водородным вариантом обогрева дома. И суть его, как уже отмечалось, в том, чтобы вырабатывать Н2О, этот вариант вполне заслуживает, чтобы его считали альтернативой природному газу. Что характерно, среднестатистическая температура горения в данном случае может достигать 3-х тысяч градусов, поэтому потребуется использование специальной водородной горелки в отопительной системе. Объясняется это тем, что лишь такая горелка способна выдерживать столь значительный нагрев.

Есть несколько компонентов, из которых состоит отопление водородного типа, ознакомимся с ними.

  • Упомянутая выше горелка. Она необходима для одной простой цели – создавать открытое пламя.
  • Водородный генератор – он будет обрабатывать смесь посредством разложения воды на молекулярные составляющие. И для того чтобы оптимизировать химическую реакцию, можно использовать в ее процессе катализаторы.
  • Собственно, котел. Здесь он служит в роли своего рода теплообменника. Саму горелку устанавливают в топочную камеру, благодаря чему носитель тепла в системе и прогревается до требуемой температуры.

Обратите внимание! Тем, кто запланировали изготовить водородные генераторы, напоминаем, что для этого им придется усовершенствовать уже наличествующее оборудование по схеме, указанной ранее. Но зато такое самодельное оборудование более экономично, чем его «магазинные аналоги», купленные за большие деньги.

Сильные стороны водородного отопления

Положительные качества, которыми обладает отопление с помощью водорода, многочисленны. Именно этим и объясняется столь значительная популярность системы.

  • Отличный КПД, коим она характеризуется, может достигать 96 процентов.
  • Экологичность. Объясняется это тем, что единственным побочным продуктом, отходами, если можно так выразиться, является чистая вода, производимая в газообразном состоянии. А водяной пар, как известно, не оказывает негативного влияния на окружающую среду.
  • Для функционирования в системе водорода никакое пламя не требуется. Тепловая энергия появляется вследствие каталитических химических реакций. Соединяясь с воздухом, водород образуется воду, что сопровождается появлением большого количества энергии. Поток тепла (а его температура достигает 40 градусов) подается в теплообменник. Вполне очевидно, что это наиболее оптимальный вариант для системы «теплого пола».

Слабые стороны

Ознакомившись с достоинствами, приступаем к недостаткам водородного отопления.

  • Невзирая на то, что в более продвинутых странах такой способ отопления крайне популярен, в нашей стране ему пока что не уделяют нужного внимания. Именно поэтому приобретение и монтаж данного оборудования столь проблематичен и сопряжен с рядом трудностей.
  • Средняя комнатная температура приводит к тому, что водород приобретает газообразное состояние. Более того, это вещество взрывоопасно, в связи с чем транспортировать его, особенно на большие расстояния, очень сложно.
  • Баллоны, содержащие водород, должны сертифицироваться соответствующими специалистами, на обучение которых требуется достаточно много времени.

Вихревой теплогенератор

Советуем вам посмотреть одну из наших статей, о том из чего состоит вихревой теплогенератор и как сделать его самостоятельно Все подробности тут

Как установить водородный котел?

На данный момент многие предпочитают самостоятельно производить водородные генераторы для своих отопительных систем. И в этом нет ничего удивительного, ведь «магазинные» аналоги не только очень дорого стоят, но и обладают не слишком высоким КПД. А вот если этот прибор сделать своими руками, то эффективность его будет на порядок выше.

Существует несколько вариантов того, как собрать генератор, работающий на водороде. Но в любом случае для его изготовления в домашних условиях потребуются следующие расходные материалы.

  • 12-вольтный источник энергии.
  • Несколько трубок, выполненных из нержавеющей стали и имеющих различный диаметр.
  • Резервуар, в котором будет расположена конструкция.
  • ШИМ-регулятор. Важно, чтобы его мощность составляла как минимум 30 ампер.

Это основные комплектующие, из которых обычно состоят самодельные водородные генераторы. Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно. Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала. Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента.

Обратите внимание! Более эффективной в этом плане является использование постоянного тока (он обязан иметь конкретную частоту), производимого генератором типа ШИМ. В таком случае импульсный ток (либо же переменный) будет заменен постоянным. В результате этого эффективность оборудования существенно повысится.

Какую воду использовать – дистиллированную или из-под крана?

Здесь ничего сложного нет. Водопроводная жидкость может использоваться, но лишь в том случае, если в ней нет примесей тяжелых металлов. Но чтобы оборудование работало более эффективно, лучше использовать все же дистиллированную воду, добавляя в нее небольшое количество гидроксида натрия. Соотношение в данном случае должно быть следующим: по столовой ложке гидроксида на каждые десять литров воды.

Какой именно металл следует использовать?

Этот вопрос спорный. Так, во многих – в том числе весьма авторитетных – источниках говорится, что для водородного отопления необходимо использовать лишь редкие металлы. В действительности это не совсем верно, так как вполне можно использовать и нержавеющую сталь, о чем мы уже говорили выше. Хотя в идеале это должна быть ферримагнитная сталь. Отличается она тем, что не притягивает к себе частички не нужного мусора. Также отметим, что при выборе металла ориентироваться лучше все же на «нержавейку», которая не подвержена процессу окисления.

Как видим, соорудить водородный котел не так сложно, как кажется. Необходимо лишь правильно подобрать расходные материалы и тщательным образом изучить схему отопительной системы такого типа. Установив все необходимое оборудование, произведите проверку, дабы убедиться в том, что оно действительно качественное и достаточно эффективное.

Видео – Изготовление водородного генератора

О законе сохранения энергии

Этот закон гласит, что все в мире взаимосвязано: если где-то убыло, то куда-то обязательно прибудет. И чтобы посредством электролиза можно было получить газ, определенное количество электрической энергии затратить все же придется. А энергия, как известно, получается преимущественно в результате создания тепла при сгорании иных типов топлива. И пусть даже мы возьмем чистую энергию, необходимую для генерирования электричества, и ту, что дает водород после сгорания, то потери будут двукратными (как минимум!) даже на самом современном оборудовании. Выходит, 1/2 средств просто выбрасывается на ветер. Более того, это лишь расходы, связанные с эксплуатацией, а стоимость оборудования, которое, как отмечалось, недешевое, не учитывается. Вспомним хотя бы водородные генераторы.

Если верить исследованиям, проведенным в Америке, то цена одного килограмма водорода (вернее, расходы на его создание) равна:

  • 6,5 доллара при использовании промышленной электрической сети;
  • 9 долларов при эксплуатации ветряных генераторов;
  • 20 долларов в случае применения солярных приборов;
  • 2,2 доллара при использовании твердого топлива;
  • 5,5 доллара, если вещество производится из биомассы;
  • 2,3 доллара, если речь идет об электролизе при высокой температуре, осуществляемом на атомной станции (самый дешевый способ, но самый далекий от обычного бытового применения).

Обратите внимание! Даже самый продвинутый генератор бытового типа будет значительно уступать по всем параметрам аналогичному промышленному прибору. Поэтому, ввиду описанных цен, говорить о том, что водород может составить серьезную конкуренцию природному газу, нельзя. То же относится и к электроэнергии, дизелю и даже тепловым насосам.

Перспективы энергетики с использованием водорода

А теперь попытаемся выяснить, действительно ли существуют шансы снизить себестоимость чистого водорода. Сразу оговоримся, что все шансы для этого есть. Прежде всего, сюда относится технология получения не дорогостоящей электроэнергии с применением возобновляемых ее источников. Кроме того, в процессе катализации могут использоваться более дешевые химические катализаторы. К слову, такие уже давно существуют и используются в водородных ячейках для топлива (речь идет об автомобилях). Хотя здесь, опять же, мы натолкнулись на их чересчур высокую стоимость.

Но технологии все время совершенствуются, наука не стоит на месте. В один прекрасный момент нефть все же закончится, а людям придется переходить на какой-то другой, альтернативный энергетический источник. Но на данный момент и, пожалуй, на ближайшие десятилетия можно говорить с уверенностью: энергетика с использованием водорода сама по себе пока что убыточна. К исключениям относятся лишь те случаи, когда водород является побочным продуктом каких-либо других процессов технического плана. Конечно, возможны и различные программы по поддержке и развитию водородной энергетики, но для этого требуется помощь крупных корпораций и, разумеется, государства.

В качестве заключения

Трудно сказать, какая энергетика станет в будущем основной – водородная, ядерный синтез, применение гравитации и проч. Но специалисты уверяют, что первые электролизные реакторы, способные составить конкуренцию современным атомным, появятся как минимум через двадцать-тридцать лет. Некоторые вообще скептически настроены по этому поводу. Но реальные профессионалы верят, что водородные генераторы станут вскоре предметом высоких технологий, а не самоделкой из подручных средств, которую мы описали выше. На этом все, теплых вам зим!

v-teplo.ru

Водородный генератор для отопления частного дома своими руками


Установка водородного генератора для отопления частного дома

Сложно найти такого человека, который не стремился бы снизить траты на эксплуатацию современных отопительных систем. Для этой цели широко используются разного рода экономичные приборы, радиаторы с высокими показателями теплоотдачи, а также надежные трубопроводные системы. В качестве альтернативной категории энергоносителя многие рассматривают эффективное водородное отопление дома своими руками. Всё больше потребителей рассматривают вариант установки водородного генератора для отопления частного дома.

Что собой представляет водородный генератор?

Это идеальная альтернатива отоплению обычным природным газом, так как средний температурный режим может достигать 3000 градусов. Для этого требуется провести установку специальной работающей на водороде горелки для отопления, которая без проблем выдержит подобную достаточно высокую температуру.

Стандартный водородный генератор состоит из определенных элементов. В первую очередь это максимально эффективный работающий на водороде генератор. Он обрабатывает смесь при помощи разложения обычной воды на определенные составляющие. Чтобы оптимизировать данный процесс, часто применяются катализаторы. Присутствует также горелка трубопровод, который ведет от генератора – они требуются для создания открытого огня. Важно наличие котла, который играет в конструкции роль теплообменного приспособления. Горелка расположена в топке и посредством нее осуществляется нагрев основного теплоносителя в системе.

Когда стоит установить водородный генератор?

Для каждого потребителя огромное значение имеют особые эксплуатационные качества и свойства современного прибора отопления. Заводские установки, а также все виды водородных котлов отопления своими руками, между собой отличаются по показателям эффективности.

Существует несколько иных надежных схем, которые помогают эффективно провести сбор и установку оборудования своими руками. Чтобы общая расчетная мощность не сильно отличалась от фактической, чтобы не был снижен показатель КПД, организацию водородного качественного отопления стоит делать посредством применения надежных котлов, а также генераторов строго заводского исполнения.

Осуществить установку генератора стоит в случае, если достигаются цели, связанные со значительной экономией. Современные отопительные приборы такого плана в состоянии обеспечить следующие преимущества:

  1. Это идеальная возможность иметь в распоряжении ничем не ограниченные топливные запасы, так как для заправки котла нужна самая простая вода.
  2. В процессе эксплуатации устройства необходимо небольшое количество потребленной энергии. Чтобы установка, мощность которой равна примерно 27 кВт, бесперебойно работала, достаточно просто обеспечить определенный максимальный объем используемого электричества – это 0,3 кВт в час.
  3. Установить оборудование нужно в том случае, если требуется обеспечить максимально экологичную обстановку. Работа устройства характеризуется полным отсутствием угарных причиняющий вред человеку газов. В процессе сгорания водородно-кислородной смеси, в атмосферу выделяется относительно небольшой объем водяного пара.

Профессионалы отлично понимают, что в процессе работы водородного генератора, предназначенного для отопления, газ, полученный в оборудовании такого плана, может быть отнесен к категории гремучих. Он отличается полным отсутствием неприятного запаха и цвета. Газ совершенно безвреден, его присутствие невозможно определить даже специальными устройствами.

Если генератор приобретается в готовом виде, стоит поинтересоваться о присутствии у него котла или особого теплообменного прибора. Оно обязательно должно быть рассчитано на влияние высокого температурного режима.

Большое количество преимуществ, присущих водородным котлам отопления и генераторам, будет способствовать росту конкуренции всем традиционным системам отопления. Многих собственников частных домов привлекает низкая стоимость оборудования, а также высокая производительности.

Водородный генератор — пошаговая инструкция по установке

За главную основу работы современного отопления на водороде берется методика выделения достаточно большого объема качественной тепловой энергии. Это достигается посредством взаимодействия молекул кислорода и водорода. Для максимально практичного применения устройства изначально были разработаны специальные промышленные варианты качественных и надежных отопительных котлов. При установке водородного генератора в обязательном порядке потребуется выполнить такие условия:

  1. Обеспечение подключения к основному источнику жидкости. Часто это бывает стандартная водопроводная коммуникация. Расход воды при этом прямо зависит от общей мощности устройства.
  2. Важно обеспечить качественное электропитание. Чтобы поддержать реакцию эффективного электролиза потребуется осуществить подключение устройства к стандартной электрической сети.
  3. Время от времени проводится замена установленного катализатора. Время использования каждого прямо зависит от используемой модели, а также от мощности котла.

Нагрев горелки в состоянии достигать 3000 градусов, потому стоит позаботиться о том, чтобы были использованы материалы, способные выдержать подобные нагрузки. Последовательность действий при обустройстве оборудования следующая:

  • К крышке взятой за основу емкости необходимо присоединить специальный штуцер, который потом будет отводит газ – смесь кислорода и водорода;
  • Штуцер присоединяется к теплообменнику и горелке;
  • Потребуется создать запасное хранилище для готового газа, так как котел не в состоянии работать одинаково. Кроме того, это обеспечит оптимальную безопасность в процессе эксплуатации.

Несмотря на достаточно большое количество вариантов домашних разработок и установок водородных генераторов, найти стоящий образец достаточно сложно. Вне зависимости от вида и категории подобной установки работа подобного теплообменника требует постоянного поддержания необходимого уровня температурного режима, а также давления в системе. Если следовать всем представленным вниманию инструкциям и советам, можно установить оборудование, которое будет характеризоваться высокими показателями стабильности. Это позволит использовать их в постоянном режиме, обеспечив дом теплом.

Также советуем вам просмотреть видео:

zg-dom.ru

Водородное отопление дома и генераторы Н2 — удачный выбор или путь в Страну дураков

Hydrogenium (Н2), «порождающий воду» — самый распространённый элемент мироздания. По утверждению учёных, на его долю приходится почти 90% всех атомов Вселенной. Водород, в ходе реакции термоядерного синтеза обеспечивающий энергией наше Солнце, может послужить прекрасным топливом и на Земле. Это единственное абсолютно безвредное, экологически чистое топливо: при сгорании газа он вступает в химическу

www.teplo-ltd.ru

Водородный генератор своими руками для отопления дома, схема

Использование водорода в качестве энергоносителя для обогрева дома – идея весьма заманчивая, ведь его теплотворная способность (33.2 кВт / м3) превышает более чем в 3 раза показатель природного газа (9.3 кВт / м3). Теоретически, чтобы извлечь горючий газ из воды с последующим сжиганием его в котле, можно использовать водородный генератор для отопления. О том, что из этого может получиться и как сделать такое устройство своими руками, будет рассказано в данной статье.

Принцип работы генератора

Как энергоноситель водород действительно не имеет себе равных, а запасы его практически неисчерпаемы. Как мы уже сказали, при сжигании он выделяет огромное количество тепловой энергии, несравнимо большее, нежели любое углеводородное топливо. Вместо вредных соединений, выбрасываемых в атмосферу при использовании природного газа, при горении водорода образуется обычная вода в виде пара. Одна беда: данный химический элемент не встречается в природе в свободном виде, только в соединении с другими веществами.

Одно из таких соединений – обычная вода, представляющая собой полностью окисленный водород. Над ее расщеплением на составные элементы работали многие ученые в течение долгих лет. Нельзя сказать, что безрезультатно, ведь техническое решение по разделению воды все же было найдено. Его суть – в химической реакции электролиза, в результате которой происходит расщепление воды на кислород и водород, полученную смесь назвали гремучим газом или газом Брауна. Ниже показана схема водородного генератора (электролизера), работающего на электричестве:

Электролизеры производятся серийно и предназначены для газопламенных (сварочных) работ. Ток определенной силы и частоты подается на группы металлических пластин, погруженных в воду. В результате протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром. Для его отделения газы пропускаются через сепаратор, после чего подаются на горелку. Дабы избежать обратного удара и взрыва, на подаче устанавливается клапан, пропускающий горючее только в одну сторону.

Для контроля за уровнем воды и своевременной подпитки конструкцией предусмотрен специальный датчик, по сигналу которого производится ее впрыск в рабочее пространство электролизера. За превышением давления внутри сосуда следит аварийный выключатель и сбросной клапан. Обслуживание водородного генератора заключается в периодическом добавлении воды, и на этом все.

Водородное отопление: миф или реальность?

Генератор для сварочных работ – это на данный момент единственное практическое применение электролитическому расщеплению воды. Использовать его для отопления дома нецелесообразно и вот почему. Затраты энергоносителей при газопламенных работах не так важны, главное, что сварщику не нужно таскать тяжеленные баллоны и возиться со шлангами. Другое дело – отопление жилища, где каждая копейка на счету. И тут водород проигрывает всем существующим ныне видам топлива.

Важно. Затраты электроэнергии на выделение горючего из воды методом электролиза будут гораздо выше, нежели гремучий газ сможет выделить при сжигании.

Серийные сварочные генераторы стоят немалых денег, поскольку в них используются катализаторы процесса электролиза, в состав которых входит платина. Можно сделать водородный генератор своими руками, но его эффективность будет еще ниже, чем у заводского. Получить горючий газ вам точно удастся, но вряд ли его хватит на обогрев хотя бы одной большой комнаты, не то что целого дома. А если и хватит, то придется оплачивать баснословные счета за электричество.

Чем тратить время и усилия на получение бесплатного топлива, которого не существует априори, проще смастерить своими руками простой электродный котел. Можете быть уверены, что так вы израсходуете гораздо меньше энергии с большей пользой. Впрочем, домашние мастера – энтузиасты всегда могут попробовать свои силы и собрать дома электролизер, с целью провести эксперименты и убедиться во всем самолично. Один из подобных экспериментов показан на видео:

Как изготовить генератор

Масса интернет-ресурсов публикуют самые разные схемы и чертежи генератора для получения водорода, но все они действуют по одному принципу. Мы предложим вашему вниманию чертеж простого устройства, взятый из научно-популярной литературы:

Здесь электролизер представляет собой группу металлических пластин, стянутых между собой болтами. Между ними установлены изоляционные прокладки, крайние толстые обкладки тоже изготовлены из диэлектрика. От штуцера, вмонтированного в одну из обкладок, идет трубка для подачи газа в сосуд с водой, а из него – во второй. Задача емкостей – отделять паровую составляющую и накапливать смесь водорода с кислородом, чтобы подавать его под давлением.

Совет. Электролитические пластины для генератора надо делать из нержавеющей стали, легированной титаном. Он послужит дополнительным катализатором реакции расщепления.

Пластины, что служат электродами, могут быть произвольного размера. Но надо понимать, что производительность аппарата зависит от их площади поверхности. Чем большее число электродов удастся задействовать в процессе, тем лучше. Но при этом и потребляемый ток будет выше, это следует учитывать. К концам пластин припаиваются провода, ведущие к источнику электричества. Здесь тоже есть поле для экспериментов: можно подавать на электролизер разное напряжение с помощью регулируемого блока питания.

В качестве электролизера можно применить пластиковый контейнер от водяного фильтра, поместив в него электроды из нержавеющих трубок. Изделие удобно тем, что его легко герметизировать от окружающей среды, выводя трубку и провода через отверстия в крышке. Другое дело, что этот самодельный водородный генератор обладает невысокой производительностью из-за малой площади электродов.

Заключение

На данный момент не существует надежной и эффективной технологии, позволяющей реализовать водородное отопление частного дома. Те генераторы, что имеются в продаже, могут успешно применяться для обработки металлов, но не для производства горючего для котла. Попытки организовать подобный обогрев приведут к перерасходу электроэнергии, не считая затрат на оборудование.

cotlix.com

Использование водородного генератора для отопления частного дома

Современные методы отопления зданий и помещений предложены на отечественном рынке в виде множества вариантов. Вполне объяснимо, что потребители выбирают те, которые обещают максимальную эффективность при минимальных затратах.

Одним из альтернативных способов обогрева помещения считается применение водородного генератора.

Немного истории

Принцип действия водородной энергии был отмечен еще в древние времена. Известный врачеватель Парацельс при проведении своих научных экспериментов заметил, что при соединении некоторых элементов образуются пузырьки, которые он в то время принял за воздух. Позже выяснилось, что это был водород, представляющий собой газ без цвета, при определенных условиях проявляющий взрывные свойства.

В настоящее время водород научились использовать в разных целях, в том числе – для отопления жилого дома или любых других сооружений. Эти технологии активно развивают и внедряют во множестве отраслей. Являясь новшеством на рынке научных разработок, обогрев водородом уже заинтересовал многих потребителей и продолжает набирать популярность среди широких масс.

Доказано, что водород считается не только довольно распространенным, но и легкодоступным веществом. Единственная сложность – его приходится добывать из химических соединений, чаще всего – воды.

Особенности водородного генератора

Исходя из требований и квадратуры частного или муниципального сооружения, необходимо выбрать водородную горелку с оптимальным уровнем мощности, адаптированным под нужды конкретного помещения. Следует заметить, что максимально возможный показатель мощности генераторов равняется 6.

Получение водорода, по праву признанного самым экономичным видом топлива, возможно в любом количестве. Обязательным условием для этого является наличие электрической энергии, а также воды.

Основная задача техники – полноценное самостоятельное отопление помещений. Однако установки, работающие на основе водорода, могут отлично дополнять уже работающие системы обогрева дома. Следует только следить за тем, чтобы все элементы теплосистемы функционировали на уровне низких температур.

Также эти агрегаты используются для обогрева помещения с помощью теплых полов, которые в настоящее время легко собрать своими руками.

Принцип действия устройства

Процесс выработки тепла основан на электролизе воды в среде, насыщенной катализатором. Главное условие нормальной работоспособности, а также безопасности генератора в том, что в таких условиях вода не распадается на кислород и водород, сочетание которых может быть взрывоопасным.

Современные генераторы работают на выработку газа Брауна. Это совершенно невзрывоопасное вещество коричневатого или зеленого оттенка, называемое также водяным газом. После выработки и нагревания до 40 градусов он сразу идет на камеры сгорания, а конкретнее – в теплообменник. Там происходит его смешивание с воздушно-топливными элементами.

Компоненты водородного генератора

Основными конструктивными составляющими простейшего водородного агрегата являются трубы и непосредственно котел. Часто никаких технических аксессуаров или дополнительных элементов и приспособлений больше не требуется.

Это касается и комплектующих, предназначенных для вывода продуктов горения. Ведь в результате функционирования генератора в атмосферу выделяется исключительно пар: водяной, чистый и совершенно безопасный.

Часто горелки такого типа имеют модульную конструкцию, в каждой части которой работает свой катализатор, что увеличивает общую эффективность работы системы.

Что касается труб для системы водородного отопления, то целесообразно применять те, диаметр которых находится в диапазоне от 1 до 1,25 дюймов. Допускаются некоторые отклонения, но чаще всего для обогрева дома используют конкретно эти. Важное правило, которым не следует пренебрегать при установке отопительных труб, – каждое предыдущее разветвление должно быть большим по диаметру, чем последующее.

Особенности электролитического генератора водорода

Водородный генератор, основанный на принципе электролиза, выпускают чаще всего в контейнерном исполнении. Обязательным условием приобретения такого устройства для отопления считается наличие следующих документов: разрешение от Ростехнадзора, сертификаты (соответствия ГОСТР и гигиенический).

Электролитический генератор состоит из следующих элементов:

  • блока, включающего в себя трансформатор, выпрямитель, распределительные коробки и устройства, блок пополнения и деминерализации воды;
  • устройства для раздельного получения водорода и кислорода – электролизера;
  • системы анализа газа;
  • системы охлаждения жидкости;
  • системы, направленной на обнаружение возможной утечки водорода;
  • панели управления и автоматической системы контроля.

Для достижения максимально эффективного процесса электропроводности применяют капли щелока. Резервуар с ним пополняется по мере необходимости, но чаще всего это происходит примерно 1 раз в год.
Любые электролитические генераторы промышленного типа производятся на основании европейских норм экологии и безопасности.

Опытным путем доказано, что покупка водородного электролитического генератора намного выгоднее регулярного приобретения газа. Так, для производства 1 кубометра газа из водорода и кислорода требуется всего порядка 3,5 кВт электрической энергии, а также пол-литра деминерализованной воды.

Преимущества использования водородного агрегата

Устройство привлекает многих по следующим причинам:

  • Коэффициент полезного действия составляет порядка 90%, техника конкурирует с самыми передовыми достижениями науки и техники, связанными с отоплением любого дома.
  • Для достижения тепла нет необходимости в применении пламени. Весь процесс основан на химических реакциях с катализаторами.
  • Абсолютная безвредность устройства.
  • Генераторы из водорода представляют собой источники чистой энергии, которую нельзя исчерпать.
  • Применение водорода как основного источника тепла минимизирует необходимость в постоянной эксплуатации ископаемых ресурсов, затраты на добычу которых во много раз превышают затраты на производство тепла из водорода.
  • Совершенная беззвучность работы агрегата. Монтаж устройства не требует проведения отдельных дымоходов.

Негативные стороны водородного типа обогрева зданий

Справедливости ради стоит выделить некоторые минусы такого метода отопления:

  • взрывоопасность, которая может быть спровоцирована некорректной эксплуатацией агрегата;
  • недостаточная распространенность водородных устройств на российском рынке, что сопровождается проблемами с монтажом или покупкой оборудования;
  • нехватка специалистов и сервисных мастеров, способных сертифицировать или обслуживать отопительные приборы такого класса.

Возможно ли самостоятельное создание водородного генератора?

Лучше не рисковать, т. к. подобный процесс связан не только с необходимостью знания тонкостей техники и химии, но также требует должного соблюдения правил безопасности. Зато монтаж оборудования своими руками возможен. Для этого достаточно соблюдать инструкцию и не допускать самодеятельности.

Обогрев любого дома должен обеспечивать не только комфортное проживание человека, но и экологическую чистоту окружающей среды. Это достигается за счет того, что после сгорания водорода не образуется никаких вредных соединений.

В западных странах отопление с помощью водородных генераторов получило широкое признание и экономическое обоснование. Если подобный метод приживется и в России – это значительно повысит эффективность обогрева с минимальными затратами на ресурсы.

x-teplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
