Стояночный тормоз с электроприводом | Стояночный тормоз

Общая компоновка стояночного тормоза с электроприводом показана на рисунке.

Рис. Общая компоновка стояночного тормоза с электроприводом:
1 – тормозной диск; 2 – тормозная колодка; 3 – подвижная скоба; 4 – редуктор; 5 – электродвигатель; 6 – подвод электроэнергии; 7 – шестерня электродвигателя; 8 – электродвигатель; 9 – ведущая шестерня привода; 10 – качающаяся шестерня; 11 – ведомая шестерня электропривода

Включение и выключение стояночного тормоза производится посредством специального выключателя. Снятие с тормоза производится нажатием движка выключателя при одновременном воздействии на педаль тормоза или акселератора.

Стояночный тормоз можно привести в действие также при выключенном зажигании, если потянуть на себя движок его выключателя. Снятие автомобиля с тормоза осуществляется только при включенном зажигании.

Принцип действия стояночного тормоза с электроприводом

Для выполнения основной функции стояночного тормоза необходимо преобразовать вращение вала электродвигателя в небольшое поступательное движение поршня тормозного механизма. Это достигается применением редуктора 4 с качающейся шестерней в сочетании с винтовой передачей.

В приводе реализовано трехступенчатое снижение частоты вращения. Первая ступень образована передачей зубчатым ремнем, связывающей электродвигатель с редуктором (с передаточным отношением 1:3). Вторая ступень – с помощью редуктора с качающейся шестерней (с передаточным отношением 1:50). Вследствие применения двойного редуктора частота вращения выходного вала редуктора в 150 раз меньше частоты вращения вала электродвигателя.

На ведущем валу редуктора установлена жестко связанная с ним качающаяся коническая шестерня 4. Ось вращения этой шестерни пересекает ось ведущего вала редуктора под углом, поэтому при вращении ведущего вала шестерня совершает круговое качательное движение. Качающаяся шестерня вращается на ступице ведущей шестерни привода и снабжена двумя поводками 2 и 5, которые входят в направляющие пазы корпуса редуктора, которые не допускают ее вращения относительно корпуса редуктора, поэтому она качается, не вращаясь.

Рис. Редуктор с качающейся шестерней:
1 – ведомый вал; 2,5 – поводок; 3 – ведущая шестерня привода; 4 – качающаяся шестерня; 6 – ведомая шестерня

Kачающаяся шестерня имеет 51 зуб, а на ведомой шестерне предусмотрено 50 зубьев. Из-за этой так называемой «ошибки шага» зуб качающейся шестерни всегда прижимается к боковой поверхности зуба ведомой шестерни и никогда не попадает точно в проем между зубьями.

Рис. Зацепление качающееся шестерни с ведомой шестерней

При вращении ведущего вала редуктора постоянно находятся в зацеплении два зуба качающейся шестерни с двумя зубьями ведомой шестерни. При повороте ведущего вала на пол-оборота входит в зацепление другая пара зубьев. В этом положении зуб качающейся шестерни входит в зацепление с зубом ведомой шестерни, взаимодействуя с его боковой поверхностью. В результате этого, при повороте ведущего вала на пол-оборота при каждом качании ведущей шестерни, ведомая шестерня и вместе с ней ходовой винт поворачиваются на очень маленький угол, соответствующий половине ширины зуба, что позволяет производить плавное торможение.

Рис. Принцип работы редуктора с качающейся шестерней:
1,5 – ведомый вал; 2 – ступица; 3 – наклон ступицы; 4,6 – находящиеся в зацеплении зубья качающейся и ведомой шестерни

Преобразование вращательного движения в поступательное движение производится посредством ходового винта 3, связанного с поршнем тормозного механизма 5. Ходовой винт приводится непосредственно от редуктора с качающейся шестерней. В полости поршня тормоза расположен цилиндр 6. В утолщение головной части цилиндра запрессована нажимная гайка 2. Нажимная гайка и связанный с ней цилиндр могут свободно скользить вдоль поршня тормозного механизма, не вращаясь относительно него. Вращение гайки невозможно ввиду специальной формы внутренней поверхности поршня, взаимодействующей с фигурной поверхностью нажимной гайки.

Число оборотов вала электродвигателя определяется посредством датчика Холла. Благодаря этому блок управления может вычислить ход поршня.

При затяжке стояночного тормоза вращение ходового винта 3 преобразуется в поступательное движение нажимной гайки связанной с цилиндром 6, который упирается в поршень тормозного механизма и прижимает через него колодки к тормозному диску. При этом происходит деформация уплотнительного кольца поршня 7 в направлении к колодкам. По мере повышения усилия прижима колодок к тормозному диску возрастает потребления тока электродвигателем. Блок управления электромеханическим стояночным тормозом контролирует в течение всего процесса затяжки тормоза величину потребляемого тока и при достижении этим током определенной величины выключает электродвигатели.

Резьба винта является самотормозящей. Благодаря этому после сведения тормозных колодок и прекращения подачи напряжения на электромотор тормоз остается затянутым.

При снятии с тормоза гайка перемещается по ходовому винту назад вследствие вращения ходового винта в обратном направлении. Давление на цилиндр прекращается. Поршень отходит от тормозного диска под действием упругих сил уплотнения уплотнительного кольца 7 стремящегося занять исходное положение и биения тормозного диска. При этом колодки также отходят от тормозного диска.

Рис. Схема работы стояночного тормозного механизма с электроприводом:
1 ­­– тормозной диск; 2 – нажимная гайка; 3 – ходовой винт; 4 – редуктор; 5 – поршень тормозного механизма; 6 – цилиндр; 7 – уплотнительное кольцо; а – затяжка тормоза; б – снятие с тормоза

Зазоры в приводе стояночного тормоза определяются периодически при стоянке автомобиля. Они регулируются автоматически, если при пробеге очередных 1000 км стояночный тормоз не приводился в действие ни одного раза. Для этого тормозные колодки перемещаются из их исходного положения до упора в тормозной диск. Блок управления стояночным тормозом определяет величину хода колодок по величине тока, потребляемого электромотором, и производит компенсацию износа колодок.

Действие стояночного тормоза прекращается автоматически, если водитель закрыл дверь, пристегнул ремень безопасности, запустил двигатель и нажал на педаль акселератора, чтобы привести автомобиль в движение. При этом момент выключения тормоза зависит от угла продольного наклона автомобиля и крутящего момента двигателя.

Применение стояночного тормозного механизма с электроприводом позволяет осуществлять плавное трогание с места и скатывание автомобиля назад на уклоне при неумелых действиях водителя.

На момент выключения стояночного тормоза влияют следующие параметры:

• угол наклона автомобиля, определяемый с помощью датчика продольного ускорения, встроенного в блок управления стояночным тормозом
• крутящий момент двигателя
• положение педали акселератора
• степень выключения сцепления, определяемая у автомобилей с механической коробкой передач по сигналу датчика положения педали сцепления
• желаемое направление движения автомобиля, определяемое по положению селектора АКП или по сигналу, получаемому с выключателя фонарей заднего хода

Скатывание автомобиля назад при этом исключается, так как стояночный тормоз отпускается только при условии, если передаваемый на колеса крутящий момент превышает его расчетное значение, соответствующее углу подъема дороги. Если крутящий момент двигателя превышает расчетное значение, блок управления включает электромеханические приводы обеих задних тормозных механизмов.

Использование стояночного тормозного механизма с электроприводом позволяет отказаться от частого включения его, например, при остановках на светофорах.

В случае неисправности привода служебного тормоза автомобиль можно затормозить посредством системы динамического управления тормозами. Функция аварийного торможения действует как при включенном, так и выключенном зажигании. Если нажать и удерживать клавишу выключателя электромеханического стояночного тормоза при движении автомобиля, он будет заторможен с замедлением приблизительно 6 м/с2. При этом раздается звуковой сигнал и зажигаются сигналы торможения. При скорости автомобиля свыше 7 км/ч система динамического управления производит торможение повышением давления тормозной жидкости во всех четырех рабочих цилиндрах. При этом подключается система ABS/ESP, которая обеспечивает торможение автомобиля без заноса. Если скорость автомобиля не превышает 7 км/ч, нажим и удерживание клавиши выключателя стояночного тормоза вызывает торможение автомобиля посредством электромеханических приводов тормозных механизмов (подобно затягиванию стояночного тормоза на стоянке). Если необходимо прервать аварийное торможение при движении автомобиля со скоростью более 7 км/ч, достаточно отпустить клавишу выключателя стояночного тормоза или нажать педаль акселератора.

ustroistvo-avtomobilya.ru

Принцип работы стояночного тормоза

Система торможения, в широком ее понятии, автомобиля это набор механизмов и узлов, что предназначены для значительного уменьшения скорости движения или полнейшей остановки на дороге. Обычно автомобиль имеет несколько тормозных устройств, которые призваны тем или иным действием помогают водителю контролировать ситуацию на дороге. Достигает путем выполнения определенных действий. Сегодня мы и рассмотрим все эти тормозные устройства, но в особенности нас интересует стояночная тормозная система.

Виды устройств

Как уже было сказано, типично машина может иметь одну и более тормозную систему одновременно. Сделано это для обеспечения максимальной безопасности во время движения. То есть, таковые системы имеют такие именования:

• Рабочая.
• Запасная.
• Вспомогательная.
• Стояночная.

Все их вместе может иметь автопоезд. Как правило, чтобы управлять таким автомобилем, нужно иметь определенные навыки, но и оснащенность машины здесь также очень важна. Рабочая наиболее часто используется. Это тот механизм, который начинает работать с нажатия ногой на педаль тормоза. Запасная нужна для экстренной и плавной остановки автомобиля в случае выхода из исправного состояния рабочей системы. Вспомогательная используется для торможения двигателем и сохранения значения скорости в одном диапазоне на длинных горных дорогах, где очень много спусков. Последняя, и та, что нам сегодня интересна, стояночная тормозная система нужна сохранения транспортного средства в состоянии покоя при его стоянке или для того, чтобы тронуться на подъеме без отката назад. В легковых машинах она же выступает и в роли запасной, так как вовремя дернутый ручник вполне может остановить до аварии.

Устройство стояночного механизма

Как и все в автомобиле стояночная тормозная система имеет свое устройство и назначение. Приводиться она в действие, как правило, с помощью специального рычага. Бывают и исключения, на грузовиках ручник может приводиться в действия специальной пневматической кнопкой.

Сам механизм приводится в действие специальным механическим приводом. С рабочей системой человек взаимодействует путем нажатия на педаль ногой, а стояночная приводится в действие ручным рычагом. Причем рычаг фиксируется в том положении, в котором его оставляет человек, в то время как педаль возвращается в обычное положение, когда ее отпускают. Фиксирует рычаг специальный храповой механизм, щелчки которого можно услышать, когда рычаг тормоза поднимается вверх. Здесь же расположена кнопка выключения рычага и датчик его включения. Лампа от датчика обычно располагается на приборной панели автомобиля.

Конструкция обычно включает в себя рабочий трос в количестве трех штук. Они имеют такой вид: один располагается посередине и является главным, а остальные отходят от него влево и вправо. Соответственно, центральный трос соединен с ручным приводом, а остальные отходят к тормозным механизмам колес машины на заднем мосту автомобиля. Соединяется они между собой с помощью уравнителя. С механизмами на колесах тросы соединяются путем специальных концевиков, которые позволяют регулировать длину троса.

В качестве тормоза обычно используются штатные барабанные или дисковые тормоза. То есть, каких-либо иных устройств не предусматривается, потому что незачем делать сложнее общую конструкцию автомобиля. Специалисты рекомендуют регулярно использовать ручник, чтобы не произошло залипание тросов и потом они не сорвались при их резком включении. Очень часто ручником пренебрегают владельцы автомобилей с автоматической коробкой передач, где им можно и не пользоваться вовсе.

autodont.ru

Ножной стояночный тормоз и как им пользоваться

Стояночный тормоз является неотъемлемой частью всей тормозной системы автомобиля в целом. Одной из  задач, которую выполняет стояночный тормоз – это фиксация автомобиля или любого другого транспортного средства в непоколебимом состоянии относительно земли. Стояночный тормоз можно классифицировать на два вида.

Первый вид ручной стояночный тормоз, еще автомобилисты не редко называют его “ручник”. Рычаг ручного тормоза располагается рядом с водительским сиденьем. В зависимости от того с какой стороны располагается в автомобиле руль, ручной тормоз будет находиться либо справа, либо слева от водителя.

Второй вид ножной стояночный тормоз

, его как вы наверняка догадались принято называть “ножник”. Чаще всего этот вид стояночного тормоза преобладает на автомобилях, у которых не механическая коробка передач, а автоматическая. В действие он приводится ножной педалью, которая располагается слева от сцепления или газа. Ножной стояночный тормоз состоит из нескольких важных элементов:

• Рукоятка разблокировки

• Трос, соединяющий рукоятку и педаль

• Педаль стояночного тормоза

• Трос тормоза

• Стояночный тормоз

Во время плавного надавливания на педаль стояночного тормоза в действие приводится трос тормоза. После нажатия педаль становится не подвижной. Она надежна, зафиксирована храповиком, как и сам автомобиль благодаря натяжению тормозного троса.

Выключение ножного стояночного тормоза может быть либо ручным, либо при помощи той же педали тормоза. Чаще всего если выключение ручное, то на ручке разблокировки стояночного тормоза изображена пиктограмма кружочка со значком P внутри нее. Для большинства водителей, которые сталкиваются с этим впервые, подобное отключение кажется не привычным. Когда вы тянете рукоятку разблокировки ножного тормоза на себя, в этот момент происходит ослабление храповика и педель тормоза разблокируется. За счет демпфирующего эффекта педаль плавно отжимается в первоначальное положение. Трос тормоза, который только что был, натянут, как струна ослабевает, тем самым стояночный тормоз перестает быть активным, колеса освобождаются, и автомобиль может двигаться с места.

При помощи ножного тормоза, возможно, вписываться в повороты и выполнять различные трюки. Порой в той или иной ситуации двигаясь по трассе, возникает ощущение, что вылет с нее не минуем. В этом случае может помочь вписаться в поворот ножной тормоз. Для того что бы это сделать, во время поворота в момент когда передние колеса автомобиля повернуты, заблокируйте задние колеса при помощи ножного стояночного тормоза. Водителю крайне важно поймать именно тот миг, когда колеса машины повернуты на требуемый угол. Что бы это делать с легкостью и простотой необходимо время от времени практиковаться на открытых  безлюдных местах или записаться на курсы контр аварийной подготовки. После того как маневр успешно завершен разблокровать “ножник”. Если момент разблокировки прозевать, то высока вероятность того что машину закрутит. Поэтому  полезно тренироваться ногой блокируем тормоз, а рукояткой  разблокируем. Во время таких маневров не стоит резко вертеть рулем и давить сильно на газ, делайте все плавно и аккуратно. А вообще, что бы избежать подобных ситуаций, не превышайте скоростной режим.

signsign.ru

Ручной тормоз автомобиля — Устройство, механизм работы ручного тормоза

Есть в автомобиле одна маленькая, но чрезвычайно важная система, которой автолюбители постоянно пользуются, порой даже не замечая этого. Речь о механизме ручного тормоза. Именно к его задействованию водителю приходится обращаться. Увы, но большинство людей об устройстве ручника имеет расплывчатое представление. В сегодняшней статьи мы попытаемся рассказать, как же устроен стояночный тормоз, какие его разновидности бывают, а также опишем основные ситуации, когда без ручника не обойтись.

Устройство и принцип работы механического ручного тормоза

Из списка внутренних компонентов данного механизма мы видим только один – рычаг. Иногда он заменяется небольшой педалью, расположенной чуть в стороне от основных педалей управления автомобилем. Рычаг соединен с помощью нескольких тросов и натяжителей с блокирующими механизмами задних колес. Именно в рычаге установлено специальное храповое колесо, фиксирующее рабочий режим. Передаваемое водителем усилие распределяется между двумя или тремя тросами, соединенными через особые рычаги с задними колодками. Обычно задействуется схема, состоящая из трех тросов – двух боковых, ведущих к каждому из фиксирующихся колес, и центрального, служащего для распределения прилагаемых усилий. Тросы соединяются между собой через специальную связующую деталь — уравнитель. За работу колодок отвечают специальные рычаги. Они связаны с боковыми тросами и в случае включение рычага прижимают колодки к тормозным дискам или барабанам. Отключение салонного рычага возвращает колодки в первоначальное состояния, освобождая их от контакта со смежными тормозными элементами.

Все основные компоненты стояночного тормозного механизма выстраиваются с использованием наконечников с регулируемой длиной. В случае вытягивания тросов это позволяет подстраивать их натяжение без замены внутренних компонентов системы.

Помимо механического стояночного тормоза существует также гидравлические и электронные.

Устройство и принцип работы гидравлического ручного тормоза

Устройство гидравлического ручного тормоза очень схоже со схемой механического ручника. В нем присутствует и рычаг, и храповое колесо, лишь тросы заменены специальным жидкостным гидроцилиндром, соединенных с гидравлическим контуром основных тормозов. Основное преимущество подобного рода модификации состоит в упрощенной процедуре обслуживания. Водителю не требуется ничего подтягивать. Все функции механических устройств выполняет гидравлика. Из «минусов» отметим тот факт, что в случае нарушения герметичности тормозного контура, машина остается без возможности экстренного торможения. Вытекшая жидкость лишит водителя не только основных тормозов, но и ручника.

Устройство и принцип работы электронного ручного тормоза

За работу электронного стояночного тормоза целиком и полностью отвечает компьютерный блок автомобиля. При заглушении мотора, система опрашивает датчик наклона о горизонтальном положении машины. Если горизонталь нарушена, компьютер активирует электронный привод ручника, который посредством прижимного винта задействует работу тормозных колодок. Отключение такого стояночного тормоза происходит автоматически при заведении автомобиля и нажатии водителем на педаль газа. Можно отключить электронный ручник и искусственно. Для этого потребуется акцентировано надавить на педаль тормоза.

Функциональная нагрузка и рекомендации по использованию стояночного тормоза

Ручной тормоз выступает альтернативой основной системе тормозов. В случае отказа последней, автомобиль можно легко остановить с помощью ручника. В бытовых ситуациях применение стояночного тормоза требуется при краткосрочной остановке машины. Если вам требуется забежать в магазин, оставив авто у обочины, вы обязательно задействуете ручник.

Нередко требуется включать ручной тормоз для того, чтобы предотвратить скатывание автомобиля во время движения. Примером такой ситуации может послужить остановка у закрытого переезда. Чтобы тронуться с места водитель обязательно задействует ручник.

Опытные водители используют ручник при выполнении сложных маневров – разворота или выезда в условиях ограниченной площади маневрирования, дрифта (провоцирования управляемого заноса для точного вхождения в поворот на скорости) и т.п.

В качестве рекомендации по безотказной работе, посоветуем автолюбителям не использовать ручник при длительной постановке машины на стоянку. Если вы не планируете пользоваться авто в течение недели-двух, включать ручник не следует, чтобы за это время колодки не «прикипели» к дискам или барабанам. С особенной осторожностью следует использовать стояночный тормоз и в условиях зимних морозов. Во время повышенной влажности или после посещения автомойки он может примерзнуть, чем полностью обездвижит автомашину.

Обязательно проводите периодические проверки состояния системы ручного тормоза своего автомобиля. Если, не дай Бог, у вашего транспортного средства по каким-либо причинам откажут основные тормоза, он будет являться вашим единственным шансом на безаварийное спасение.

servicing-auto.ru

Ручной тормоз

Ручник – обязательный механизм для всех без исключения транспортных средств, езда и несправным ручным тормозом категорически запрещена. Со времени своего появления и до сегодняшний дней тормоз претерпел существенные изменения по конструктивным особенностям и принципу действия, но полностью сохранил свои главные назначения:

• Удерживать автомобиль во время длительной стоянки. Некоторые водители пробуют вместо ручника использовать коробку передач – включают первую передачу и уверены, что их автомобиль никуда не денется. Таким способом они пытаются убить двух зайцев: минимизировать износ отдельных узлов и обмануть свою лень. Это категорически неправильные действия. Во-первых, устройство ручного тормоза современных автомобилей отличается повышенными характеристиками надежности и износостойкости, частота пользования почти не влияет на износ. Во-вторых, по различным причинам передача может самопроизвольно выключиться, а где окажется после этого автомобиль зависит только от удачи горе-водителя. В-третьих, не во всех автомобилях даже теоретически возможны такие действия.
• Служить страховым средством торможения во время аварийного отказа основных. К сожалению, такие случаи бывают нередко, ручной тормоз позволяет спасать не только автомобиль, а и его владельцев. Не один водитель со стажем может рассказать подобные истории.
• Служить дополнительным средством управления автомобилем во время экстремального движения. Гонщики при помощи ручных тормозов способны проходить самые сложные виражи на больших скоростях.

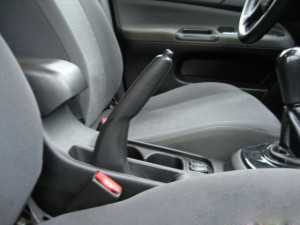

Положение рычага при включенном ручном тормозе

Из чего состоит ручной тормоз

Как и любой тормоз, ручник имеет систему механического или электрического привода тормозных механизмов. Регулировка ручного тормоза производится по рекомендациям производителей автомобиля и в зависимости от модели может выполняться самостоятельно или такие работы производят специализированные станции технического обслуживания.

Расположение рычага между передними сиденьями

В большинстве случаев ручник имеет механическую систему привода, состоящую из тросиков или тяг, фиксация в рабочем положении производится храповым механизмом, привод ручной, расположение у руля или около рычага переключения скоростей. На панели приборов имеется контрольная лампочка, указывающая на включение/выключение ручника.

Проверка правильности установки панели

Наиболее часто используется схема привода с тремя стальными особо прочными тросами. Один трос центральный, связывает между собой два дополнительных. Задние тросы соединяются с установленными на автомобиле тормозными системами, есть выравниватель – тормозные колодки обеих колес прижимаются с одинаковыми усилиями. Непосредственное соединение тросов между собой выполняется наконечниками, такая схема привода тормоза обеспечивает надежность и минимизирует количество отказов. Главное правило механики – чем меньше любой агрегат имеет составляющих элементов, тем меньше вероятность, что какой-нибудь из них выйдет из строя. Другими словами – чем проще устройство ручного тормоза, тем меньше вероятность его поломки.

Рычажная система

Важное замечание – ручной тормоз чаще выходит из строя потому, что им не пользуются, а не из-за частого применения. Это нужно помнить и всегда фиксировать автомобиль во время стоянки ручником. Непосредственная регулировка и проверка ручного тормоза должна производиться в случае понижения эффективности действия или увеличения свободного хода рычага сверх регламентируемых значений.

Тросики ручного тормоза

Автомобили с дисковыми тормозами могут иметь кулачковый, винтовой или барабанный ручник. Винтовой применяется в дисковых тормозах, имеющих один поршень привода, кулачковый имеет более широкое применение. Тормозной механизм с отдельным барабаном – наиболее сложный ручник.

Похожие статьи



www.em-grand.ru

Стояночный тормоз: устройство и принцип работы

Тормозная система автомобиля – это система, предназначением которой является активная безопасность движения, ее увеличение. И чем она совершенней и надежней, тем безопаснее становится эксплуатация автомобиля.

Что такое «ручник»

Существенной частью автомобиля и тормозной системы является стояночный тормоз, в простонародье — ручник. Он применяется при постановке авто на стоянку и при его движении. Невозможно представить безопасность использования автомобиля без этого механизма.

Инструктор каждой автошколы изначально объяснит основные принципы его работы, всю важность применения стояночного тормоза. В любое время с авто может случиться что-то непредвиденное по простой невнимательности водителя, поэтому пренебрегать им нельзя.

Виды и все особенности этого механизма

Использовать его или не использовать? Об этом позже, сначала стоит выяснить, зачем он необходим. Большинство начинающих автомобилистов не придают должного значения ручному тормозу. Но как только наступит время сдачи экзамена по вождению, все поменяется. Волнение берет верх, и многие ученики забывают снять автомобиль с ручного тормоза. А когда машина стоит на ручнике, ехать она будет через силу. Или противоположный случай, когда машина не на ручнике и стоит под уклоном, при начале движения она обязательно покатится. Пересдача экзамена гарантирована.

Есть и другие, более неприятные варианты. Если машина стоит без водителя на наклонной плоскости и при этом не поставлена на ручник, она может покатиться. Каковы последствия такого самоката, лучше не думать. Становится ясно, за какое действие отвечает ручной тормоз — он блокирует колеса.

Снять блок с колес можно только, если отключить систему ручного тормоза. Такое влияние ручного тормоза на колеса авто связано с особенностями этого механизма.

Устройство механизма

1. Механизм рабочего предназначения является ответственным за регулирование скорости авто, ее снижение и полную остановку. Применяется при движении на любой скорости. Эта система начинает функционировать при воздействии на педаль тормоза. В системе образуется давление. Усилитель вакуумного типа усиливает его, и через тормозные шланги оно воздействует на колодки – неподвижные части тормозного механизма. Колодки приходят в движение. Они зажимают тормозной диск или зажимают стенки барабана – это зависит от типа тормозов. Начинается процесс торможения. Чтобы остановить этот процесс, надо просто прекратить жать на педаль тормоза. Это самый востребованный механизм, так как он применим все время движения. Является одним из самых эффективных.
2. Запасная, тормозная система применяется при неисправности рабочей системы. Она бывает в виде автономной системы. Ее функции выполняет часть исправной рабочей системы.
3. Вспомогательная система используется на автомобилях с повышенной массой — грузовых, тяжеловозах. Применяется гружеными машинами на затяжных спусках. Часто бывает, что на автомобилях роль вспомогательной системы выполняет двигатель.
4. Тормоз стояночного типа — это механизм, предназначенный для удержания машины на одном месте в тех случаях, когда она находится под уклоном, блокирует возможность ее непроизвольного скатывания. Также его применяют, двигаясь на спусках с большим градусом наклона. Часто приходится применять этот вид тормоза на участках с заторами. Его используют в случаях, требующих экстренного торможения. Также его можно использовать для выполнения сложных и резких маневров. Он может быть двух видов по способу включения: педальный и рычажный (ручной). Педальный вид включения тормоза встречается не часто.

Какой тип системы приводит в движение тормозной механизм

Есть три вида такого тормозного привода: механический, гидравлический и электрический. Чтобы поставить автомобиль на ручник, надо по максимуму, до щелчка, поднять вверх рычаг тормоза. Сам рычаг имеет храповое колесо, которое фиксирует его в рабочем положении. Таким образом натягиваются тросы, которые связывают рычаг с тормозным механизмом, расположенным на задних колесах.

Этот механизм имеет три, два или всего один трос стояночного тормоза. В системе механизма есть уравнитель — это деталь, которая связывает центральный и боковой тросы. В итоге усилие равномерно распределяется между задними колесами.

Основные детали тормозного механизма с тросами соединяются регулируемыми наконечниками. При передаче усилия на рычаги тросы разводят тормозные колодки, прижимают их к барабанам тормозной системы, и происходит процесс торможения. Чтобы отключить блокировку колес, надо зажать кнопку, имеющуюся на рычаге, и опустить его вниз. Существуют две системы тормозных механизмов: барабанная и дисковая. Раньше использовалась барабанная система, но с появлением дисковой она стала отходить на второй план. Сейчас барабанную тормозную систему применяют в основном на грузовых машинах и автобусах.

Дисковая тормозная система

Дисковая тормозная система отлично работает при больших скоростях. Строение дисковой системы тормозов: ротор, прикрепленный к ступице, тормозной суппорт, у которого есть поршень и две колодки. Именно между этими колодками расположен тормозной диск.

Ручной тормоз — это простое, но надежное устройство сегодня устанавливается практически во всех автомобилях.

Гидравлическая тормозная система

Гидравлическая тормозная система обеспечивает не только надежное торможение автомобиля, но и повышает ее маневренность и проходимость. Достигается это за счет того, что гидравлический кран, находясь в центральном положении, соединяет тормозной цилиндр абсолютно со всеми рабочими цилиндрами.

В левом положении он соединяет главный тормозной цилиндр исключительно с рабочими цилиндрами ведущих колес левого борта. В правом положении кран соединяет главный цилиндр исключительно с рабочими тормозными цилиндрами правого борта. Эта особенность гидравлической системы обеспечивает автомобилю высокую маневренность, а также значительно повышает ее проходимость. Гидравлическая тормозная система состоит из таких деталей: тормозного цилиндра, расширительного бачка, регулятора давления в системе и двух тормозных контуров, для задних и передних колес.

Возникающее в системе давление передается на цилиндры. Они, в свою очередь, прижимают колодки стояночного тормоза к тормозным дискам, в результате чего автомобиль останавливается.

Гидравлическая система сегодня широко применяется при создании легковых автомобилей. При желании можно заменить классический механизм ручного тормоза на гидравлический. Кран ручного тормоза также будет блокировать задние колеса авто, но обслуживать такую систему намного проще. Уже нет необходимости подтягивать ручной тормоз. Явным преимуществом является то, что отсутствует уравнитель для правого и левого колеса. Гидравлика выравнивает давление во всех точках тормозного контура. Замену можно сделать как самостоятельно, так и обратившись в сервис.

Недостатки гидравлической системы

Но гидравлическая система имеет недостаток: данная конструкция теряет свою надежность. Если автомобиль потеряет жидкость, остановить его не получится, в то время как механический ручник работает самостоятельно, и потеря жидкости ему не страшна. Электрический ручной тормоз отличается от всех остальных его видов. Это автономный прибор, управление которым осуществляет бортовой компьютер. Состоит из электродвигателя, ременной передачи, редуктора, винтового привода.

Здесь ручник установлен на суппорт задних колес и после подачи сигнала электродвигатель активизирует винтовой привод, который состоит из планетарного редуктора с электродвигателем. Он начинает снижать обороты электродвигателя, и колодки прижимаются к тормозным дискам.

Рекомендуется время от времени проверять исправность и регулировать тормоз. Рассмотрим самостоятельную регулировку стояночного тормоза на примере нескольких автомобилей. Сначала посмотрим на тормоз ВАЗа, а потом на Mazda.

Ручной тормоз на автомобиле ВАЗ 2110

Во-первых, проводить такую регулировку стоит каждые 30 000 км пробега. И когда автомобиль самовольно движется после постановки его на ручной тормоз. Чтобы самостоятельно отрегулировать ручной тормоз автомобиля ВАЗ, достаточно будет эстакады. Из инструментов – пассатижи и несколько ключей на «13».

Стояночный тормоз ВАЗа требуется полностью опустить. Одним ключом ослабляется контргайка, в то же время с помощью второго ключа регулировочную гайку обязательно удерживать. Закручивать регулировочную гайку надо, пока трос привода ручника не будет натянут. Важно знать, что закручивая регулировочную гайку, пассатижами надо придержать шток. Полный ход рычага должен составлять от двух до четырех щелчков.

Далее контргайку уравнителя затянуть. Опустить рычаг тормоза и вручную провернуть вращение задних колес. Оно должно быть равномерным без заедания механизма. Регулировка завершена.

Стояночный тормоз Mazda 6

Хоть автомобиль Mazda японского производства, но технология тормоза практически такая же. Чтобы отрегулировать или заменить стояночный тормоз «Мазды 6», задняя часть авто должна быть приподнята. Блок с подстаканниками необходимо отсоединить. Рычаг стояночного тормоза должен находиться в опущенном положении.

Регулировочную гайку необходимо полностью ослабить. Заранее подготовленный пластиковый щуп толщиной около 1 миллиметра вставить между разжимными рычагами. Гайку регулировать, пока один из разжимных рычагов не станет перемещаться. Тогда надо вытащить щуп и проверять легкость вращения колес до тех пор, пока один из разжимных рычагов не станет перемещаться. Тогда надо вытащить щуп и проверить легкость вращения колес.

Исправным считается стояночный тормоз автомобиля «Мазда», если для его фиксации необходимо от трех до шести щелчков.

Советы по использованию ручного тормоза

Не рекомендуется оставлять автомобиль на ручном тормозе длительный период времени, особенно если он стоит на улице. Излишняя влага может вызвать коррозию, что приведет к «прилипанию» тормозных дисков к колесам. Подобная ситуация может произойти зимой, диски примерзнут к дискам колес. Движение автомобиля на некоторое станет невозможным. Также, начиная движение, не забывайте снимать автомобиль с ручного тормоза, езда при поднятом ручнике может привести к поломкам.

fb.ru

Стояночный тормоз

Стояночный тормоз, ручной тормоз, ручник — все это об одном и том же устройстве, которое присутствует во всех без исключения автомобилях. Свое название — «стояночный», он получил потому, что именно его принято использовать именно во время стоянки, а «ручной» — потому что  чаще всего он приводится в действие не педалью, а рычагом, расположенным в салоне автомобиля.

Назначение ручника — удержание автомобиля длительное время на стоянке с уклоном. Но зачастую его используют и во время движения — так, наверное, многие водители помнят одно из наиболее трудных заданий при сдаче экзамена на площадке — «эстакада» — когда необходимо тронуться на подъеме. В такой ситуации ручной тормоз — весьма полезная вещь: его использование предотвращает откатывание автомобиля назад.

На заднеприводных автомобилях стояночный тормоз поможет совершить резкий поворот. Особенно популярна эта тактика «управляемого заноса» в дрифт- и раллийных гоночных сериях.

Есть у ручника и третья функция — он служит и запасной аварийной системой: в экстренной ситуации при помощи стояночного тормоза можно добиться быстрой и полной остановки автомобиля.

Устройство и принципы работы

Ручник имеет тормозной привод и тормозные механизмы — в общем, как и любая тормозная система.  При этом конструкцией стояночного тормоза предусмотрено использование тормозных механизмов задних колес.

Тормозной привод выполняет функцию передачи тормозной силы от водителя к механизму: автомобилист поднимает или опускает рычаг, в некоторых случаях нажимает на педаль.  Рычаг, как правило, находится справа от водителького кресла. Он имеет храповый механизм, который и отвечает за то, чтобы тормоза находились в рабочем положении. В рычаг интегрирована система выключения или включения лампы стояночного тормоза. Проще говоря, поднимаешь рычаг — на панели приборов загорается световое предупреждение об активации стояночного тормоза.

Далее усилие передается к тормозному механизму посредством одного или нескольких тросов. Чаще всего используется три троса: передний (или центральный) — соединен непосредственно с ручником, и два задних – соединяются уже с самим тормозным механизмом. При помощи устройства, которое называется «уравнитель» или «коромысло» передний и задние тросы ручника соединяются, а усилие передается равномерно.

Механизм стояночного тормоза имеет еще ряд деталей. Это, например, регулируемые и нерегулируемые наконечники, которые соединяют тросы с тормозными элементами. На регулируемых наконечниках тросов имеются гайки, с помощью которых можно изменить длину привода.

Когда водитель опускает ручник, система возвращается в исходное положение, благодаря возвратной пружине. Она может иметь разное расположение — на переднем тросе, уравнителе или прямо на тормозном механизме.

Но все это — о дисковых стояночных тормозах. Но существуют и барабанные. В этом случае торможение происходит за счет отдельного рычага, который одним концом соединен с задним тросом, а другим — с тормозной колодкой. Трос перемещает рычаг,  который толкает ведущую тормозную колодку, а вместе с ней и ведомую колодку к тормозному барабану: при этом возникает блокировка колес.

Стояночный тормоз может управляться не только при помощи рычага, но и нажатием на педаль, которая находится рядом с педалью тормоза на автомобилях с АКПП. С нажатием педали стояночный тормоз активизируется, а при повторном нажатии  происходит процесс расторможения.

Существуют и другие варианты расположения стояночного тормоза -например, на отечественных автомобилях «Волга» рычаг располагался не рядом с водительским сидением, а ввозле рулевой колонки.

На некоторых автомобилях — например, на грузовиках и некоторых внедорожниках, стояночный тормоз действует не на колеса, а на трансмиссию. От этого он и получил название «трансмиссионный» или «центральный» тормоз. В таких автомобилях детали тормоза расположены на раздаточной коробке или КП, и взаимодействуют с карданным валом.

Современные автомобили все чаще оборудуют электронным приводом стояночного тормоза — он называется электромеханический стояночный тормоз. В такой системе имеет место электромотор, который и взаимодействует c дисковыми тормозами.

Вопросы эксплуатации

Стоит отметить, что ручной тормоз требует постоянного использования, иначе он приходит в негодность. Это происходит потому, что тросы могут закиснуть и тормозная система перестанет функционировать. Однако также вредно и оставить автомобиль на долгое время на стояночном тормозе — так колодки могут приржаветь к барабану.

При этом водители, чьи автомобили оборудованы автоматической коробкой передач зачастую вообще не используют ручник — достаточно просто перевести рычаг АКПП в нужное положение (обычно он называется «сектор P» — от английского слова >) и автомобиль останется недвижим на уклоне, так как валы коробки передач будут заблокированы.
