Сорвал резьбу – Как восстановить сорванную внутреннюю резьбу?

Содержание

Как восстановить сорванную внутреннюю резьбу?

Никто не застрахован от того, что при ремонте автомобиля или в других рабочих ситуациях может произойти повреждение резьбового соединения. Как вернуть работоспособность, казалось бы, вышедшей из строя резьбе?

Многие мастера используют традиционный способ, суть которого сводится к рассверливанию отверстия сверлом большего диаметра и нарезанию метчиком новой резьбы. Однако после такого ремонта придется использовать и ответный элемент (болт, шпильку, свечу) большего диаметра, что не всегда представляется возможным. Этот способ не подойдет и в случае, если запас «тела» для рассверливания недостаточен.

Как отремонтировать резьбовое отверстие с сохранением его прежнего диаметра?

В настоящее время найден простой и надежный способ восстановления резьбы, который уже достаточно давно используют во всем мире. В нашей стране он, к сожалению, медленно набирает популярность, как по причине нашей неосведомленности, так и из-за невозможности приобрести в магазинах специальные пружинные вставки и вспомогательный установочный инструмент.

Разработкой и изготовлением вставок занимаются многие известные производители. Изделия разных фирм могут незначительно различаться по названию (ввертыши, футорки), конструктивному исполнению и материалу, но принцип действия и технология установки одинакова для всех. В продаже можно найти не только комплекты ввертышей различных длин, диаметров и шага резьбы, но и целые наборы для восстановления резьбы, в которые помимо вставок входят сверла, метчики, установочное приспособление и оправка для обламывания монтажного поводка. Такие решения предлагает немецкий производитель металлорежущего инструмента «Volkel» и российский «Дело Техники». У некоторых брендов подобная технология и инструмент называется «системой», например:

  • система V-coil
  • система Recoil
  • система HeliCoil

Виды пружинных резьбовых вставок

Проволочные вставки для ремонта резьбовых отверстий имеют форму упругой спирали, витки которой формируют с внутренней стороны высокоточный ромбический профиль, который аналогичен профилю резьбы. Большинство продаваемых ввертышей имеют поводковый язычок, служащий для их ввинчивания в подготовленную приемную резьбу. После монтажа он легко отделяется по надрезу при помощи специального обламывателя.

Пружинные футорки имеют разное количество витков и соответственно разную длину, которая обозначается 1d, 1.5d, 2d и т.д., где d – диаметр спирали. Выпускаются также специальные виды вставок, например, для свечной резьбы или кислородных датчиков. На изготовление резьбовых вставок идет особо прочная высококачественная сталь, преимущественно нержавеющая, что позволяет получить надежную резьбу, устойчивую к износу, деформации и коррозии.

Замена поврежденной резьбы в четыре простых шага

Рассматриваемый способ позволяет в условиях гаража, не имея на то специальных навыков, в четыре простых приема произвести ремонт изношенного резьбового отверстия в корпусных деталях из стали и цветных металлов.

Шаг 1 – Сверление

Удаление старой резьбы при помощи сверла. Для выбора диаметра сверла производители предлагают воспользоваться специальной таблицей, в которой указываются наиболее распространенные размеры восстанавливаемых резьбовых отверстий и рекомендуемый диаметр сверла.

Шаг 2 – Формирование резьбы

В рассверленном отверстии производят нарезку резьбы специальным метчиком, предлагаемым производителем, который имеет некоторые отличия от стандартного резьбонарезного метчика. Для работы со свечными отверстиями рекомендуется использовать ступенчатый метчик, позволяющий миновать процесс рассверливания.

Шаг 3 – Ввертывание вставки

Установка пружинной втулки в полученную резьбу выполняется установочным приспособлением (шпинделем с зацепом), входящим в комплектацию набора.

Шаг 4 – Удаление установочного язычка

После выкручивания шпинделя необходимо отломить и удалить язычок на спиральной вставке. Сделать это не сложно благодаря насечке на последнем витке и специально предусмотренному инструменту.

Преимущества применения ремонтных вставок

Резьбовая вставка имеет жесткую посадку без зазоров в изготовленной резьбе, исключающую риск отвинчивания при динамических нагрузках. Это достигается за счет ее пружинных свойств и небольшой разницы в диаметре вставки и диаметре резьбы в отверстии. Вкрученная с натягом пружинная футорка занимает устойчивое положение без дополнительной фиксации клеем и обеспечивает равномерное распределение усилие от болта по всей длине отверстия.

Данный метод позволяет сформировать резьбу, которая по прочности и надежности не уступает оригинальной, а в случаях с металлами низкой прочности повышает несущую способность резьбы. Прочная сталь, из которой изготовлены ввертыши, снижает риск быстрого износа резьбовой поверхности при частом закручивании и выкручивании крепежа.

Описываемая система дает возможность создавать в мягких материалах (дерево, пластик) надежную стальную резьбу, а также сделать резьбовое соединение в хрупких и тонкостенных деталях. С помощью резьбовых вставок можно осуществить легкий переход от одного вида резьбы на другой, например: с левой на правую, с метрической на дюймовую, с мелкой на крупную и наоборот.

Использование пружинных вставок открывает новые возможности для конструирования, дает свободу в выборе материала и размера крепежных элементов. Возможность быстро отремонтировать резьбовое отверстие избавит от необходимости замены дорогостоящей детали. В случае необходимости ремонтные вставки можно демонтировать при помощи все тех же инструментов, входящих в «систему».

Полезные советы 19.03.2018 11:03:39

krepcom.ru

Ремонт и восстановление сорванной резьбы

Ремонт резьбового отверстия (восстановление повреждённой резьбы)

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки), сверла, метчики, наборы для восстановления резьбы.

Информация предназначена для лиц, производящих ремонт в условиях личного гаража, и автосервисов. В соответствии с этим выстроен текст и даны рекомендации. Применение данного метода на производственных предприятиях предполагает использование специфических инструментов и устройств, и другой технологии.

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице

2. Нарезать в нём резьбу особого профиля специальным метчиком
3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.

Резьбовая вставка

После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.

Посмотрите видео, как используется резьбовая вставка



Какие возможности есть у резьбовых вставок

Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.

Резьбовая вставка вкручена

Резьбовая вставка вкручена






















Если сорвана резьба под шпильку, иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки, остаётся возможность применить штатную, фирменную шпильку.

Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора. Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.

Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты). Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.

Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25, появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.

Видео – как работает резьбовая вставка, демонстрация


Какие инструменты применяются при восстановлении резьбы

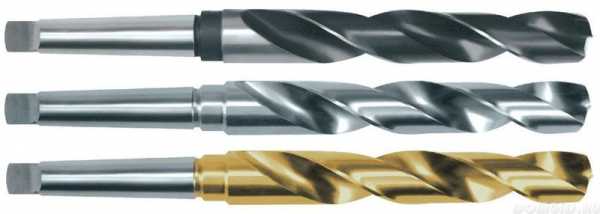

1. Сверло

Диаметр сверла выбирается из таблицы.

Таблица подбора диаметров свёрл для наиболее распространённых резьбовых отверстий

№ п/п Размеры восстанавливаемой резьбы Диаметр сверла
 1 М5 х 0,8 5,2
 2 М6 х 1 6,3
 3 М8 х 1 8,3
 4 М8 х 1,25 8,4
 5 М10 х 1 10,25
 6 М10 х 1,25 10,4
 7
М10 х 1,5 10,5
 8 М12 х 1,25 12,25
 9 М12 х 1,5 12,5
 10 М12 х 1,75 12,5
 11 М14 х 2 14,5
 12 М14 х 1,5 14,5
 13 М14 х 1,25 (под свечу) 14,25

2. Метчик

Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.

Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.

Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.

3.Шпиндель (инструмент для вворачивания вставки)

Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.

4.Вставка ремонтная

Вставка представляет собой спираль ромбовидного профиля.

На одном конце её имеется поводок, за который вставка вращается шпинделем.
Вставки имеют разные длины.

Описание технологии восстановления резьбы

Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях.

1. Рассверлить отверстие. Периодически вынимать сверло из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
2. Нарезать метчиком резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий.
Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
3. Промыть полученную резьбу керосином.
4. Надеть вставку на шпиндель, ввести в зацепление поводок и зацеп.

Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок.  Примечание:При использовании ступенчатого метчика пункт 1 исключается.

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки), сверла, метчики, наборы для восстановления резьбы.

avto-bolt.ru

Как восстановить резьбу 🚩 восстановление внутренней резьбы 🚩 Разное

Автор КакПросто!

Повреждение внутренней резьбовой части в отверстиях происходит в результате сильной затяжки или использования болта «не по резьбе». Ее восстановление можно осуществить различными способами.

Статьи по теме:

Вам понадобится

  • — эпоксидный клей;
  • — метчик;
  • — резьбонарезное масло;
  • — резьбовой ввертыш;
  • — керн.

Инструкция

Выберите способы восстановления резьбы в зависимости от условий эксплуатации конструкций. Восстановить ее можно, применив эпоксидный клей.

Заполните эпоксидным клеем отверстие и подождите некоторое время, пока он слегка затвердеет. Вкрутите болт и дождитесь полного высыхания полимера. Необходимо знать, что этот способ восстановления резьбы не подходит для деталей, воспринимающих высокие нагрузки и вибрации, а также при работе узлов и конструкций в высоких температурах. При другом способе сначала рассверлите поврежденное отверстие с помощью сверла из быстрорежущей стали повышенной прочности. Нарежьте резьбу метчиком нужного размера, используя специальное резьбонарезное масло. Смазывайте маслом режущие кромки инструмента в процессе нарезка производится с усилием, промойте метчик в керосине и снова нанесите масло на его кромки. При этом способе восстановления резьбы отверстие получится большего размера.

Если увеличить диаметр отверстия нельзя, восстановите его резьбу с использованием ввертыша. Он представляет собой полое цилиндрическое приспособление, имеющее внутри и снаружи нарезанную резьбу нужного размера и шага.

Высверлите отверстие сверлом. Подберите метчик, соответствующий наружному диаметру ввертыша, и нарежьте резьбу. Установите в отверстие ввертыш. Срежьте при необходимости его выступающую верхнюю часть. Нанесите керном засечки на границе новой резьбы и ввертыша, чтобы он не выкрутился из отверстия.

Если есть возможность, заплавьте отверстие с испорченной резьбой, применяя сварку. Просверлите затем в этом же месте новое — необходимого диаметра. Нарежьте в нем резьбу с помощью метчика. Такой способ восстановления считается наиболее надежным. Новое отверстие можно также сделать рядом со старым, если позволяет конструкция детали.

Источники:

  • Восстановление резьб

Совет полезен?

Статьи по теме:

Не получили ответ на свой вопрос?
Спросите нашего эксперта:

www.kakprosto.ru

Восстановить сорванную резьбу в блоке холодной сваркой: almazkayumov — LiveJournal

Во время замены прокладки коллектора было обнаружено, что резьба в блоке цилиндров сорвана. Предоставляю отчет по попытке №1.
Это был больше эксперимент, чем реальная надежда на успех. Берем шпильку, которая должна была вкрутиться в сорванную резьбу и берем подходящий по размеру болт.

Я взял новый болт потому что шпилька была вся в масле и резьба на ней была уже немного подорвана.
Обрабатываем растворителем место сорванной резьбы. Для этого я взял медицинский шприц и с его помощью облил растворителем отверстие в блоке.

Затем продул отверстие продувочным пистолетом (можно использовать любой насос) И так как расворитель не избавляет нас от жира, промыл отверстие обезжиривателем. Снова продул пистолетом.

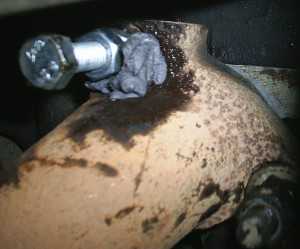

      Теперь берем холодную сварку (Осталась у меня после прошлых ремонтов), отрезаем необходимое количество, увлажняем пальцы и приступием к разминанию холодной сварки. В инструкции к материалу подробно описан процесс подготовки поверхности и как использовать материал.

Когда пластилин стал мягким и липким, тщательно вдавливая в резьбу намазал на болт.

Вкручиваем в сорванную резьбу и не затягиваем сильно.

Вот и все, теперь остается только подождать время, указанное в инструкции. Я подождал сутки (я уже ездил на автомобиле, прогрев ускоряет реакцию).
Прошли сутки и я попробовал притянуть коллектор к блоку. Начал аккуратно притягивать гайкой коллектор к блоку. Не оказав практически никакого сопративления шпилька вышла из блока. Холодная сварка НЕ справилась с работой. По фото видно, что материал крепко сидел в резьбе и к подготовке поверхности здесь нет никаких претензий. Прочность самого материала оказалась недостаточной.

Проблема была решена другим способом.

Времени ушло около часа

almazkayumov.livejournal.com

резьбу сорвало — это… Что такое резьбу сорвало?


резьбу сорвало
резьбу сорвало

нареч, кол-во синонимов: 6


Словарь синонимов ASIS. В.Н. Тришин. 2013.

.

  • резьбозавёртывающий
  • реимплантация

Смотреть что такое «резьбу сорвало» в других словарях:

  • слетевший с нарезки — прил., кол во синонимов: 5 • резьбу сорвало (6) • свихнувшийся (83) • сошедший с ума …   Словарь синонимов

  • слетевший с катушек — прил., кол во синонимов: 19 • лишившийся разума (56) • лишившийся рассудка (63) • …   Словарь синонимов

  • башню снесло — нареч, кол во синонимов: 3 • напала шиза (3) • резьбу сорвало (6) • снесло крышу (3) …   Словарь синонимов

  • напала шиза — нареч, кол во синонимов: 3 • башню снесло (3) • резьбу сорвало (6) • снесло крышу ( …   Словарь синонимов

  • снесло крышу — нареч, кол во синонимов: 3 • башню снесло (3) • напала шиза (3) • резьбу сорвало (6) …   Словарь синонимов

  • тормоза отказали — прил., кол во синонимов: 6 • резьбу сорвало (6) • сбрендивший (89) • сдвинувшийся …   Словарь синонимов

  • сорва́ть — рву, рвёшь; прош. сорвал, ла, ло; прич. страд. прош. сорванный, рван, а, о, сов., перех. (несов. срывать1). 1. (несов. также рвать1). Надломив, отделить от стебля, корня и т. п. (ветку, цветок, лист и т. п.). Сорвать цветок. Сорвать яблоко. □… …   Малый академический словарь

  • сорвать — рву, рвёшь; сорвал, ла, ло; сорванный; рван, а, о; св. 1. кого что. Отделить от чего л.; снять, сбросить, сдёрнуть (преимущественно резким движением, рывком). С. цветок, яблоко, ветку сирени. Ветер сорвал шляпу с головы. С. с вешалки пальто. С.… …   Энциклопедический словарь

  • сорвать — рву/, рвёшь; сорва/л, ла/, ло; со/рванный; рван, а, о; св. см. тж. срывать, срываться, срывание, срыв 1) а) кого что Отделить от чего л.; снять, сбросить, сдёрнуть (преимущественно …   Словарь многих выражений

dic.academic.ru

Что делать если сорвал резьбу на болтике а его срочно нужно открутить?

пассатижей попробуй

высверли его и все

Берешь сверло и высверливаешь в центре болтика отверстие, после чего болтик рассыпается и ты его запросто вытаксиваешь.

Главное, что ты не на своем болтике резьбу сорвал

коли сумел сорвать резьбу так сумей и высверлить.

Если ты умудрился на видеокарте на болте резьбу сорвать, то тебе можно и сверлом и даже молотком, один хер у тебя руки под хуй заточены. Но в принципе, надо или подцепить шляпку болта пассатижами и выкрутить его, прилагая некоторое усилие вверх, или, если пассатижами захватить нельзя, то взять тонкую отвертку, подсунуть ее под шляпку болта выжать ею болт вверх, а второй отверткой выкручивать болт, не прилагая к ней особых усилий. При известной доле терпения можно выкрутить любой болт, тем более, что резьба у него сорвана и он в отверстии держится на честном слове.

Приклей головку болта к отвертке и попробуй осторожно откручивать, вытягивая болт. Можно на холодную сварку или суперклей какой-нить, только зачистить надо и обезжирить)

шляпку бокарезами обкуси он и выпадет

touch.otvet.mail.ru
