Устройство и принцип работы систем AIRBAG и SRS

Воздушные подушки безопасности (airbag).

Устройство, принцип работы, обслуживание.

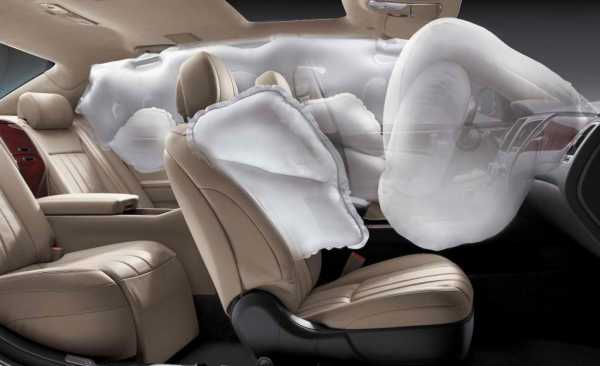

алгоритм работы боковых подушек безопасности при боковом ударе

Воздушные подушки безопасности (airbag) пока остаются только помощниками ремней безопасности, хотя по мере совершенствования на них возлагается все большая ответственность за человеческие жизни.

Разработаны подушки безопасности (airbag) как для водителей, так и для пассажиров на переднем сиденье. Для водителя подушка устанавливается обычно на рулевом управлении, для пассажира - на приборной панели (в зависимости от конструкции).

Передние подушки безопасности срабатывают при получении аварийного сигнала от блока управления. В зависимости от конструкции, степень наполнения подушки газом может варироваться.

Предназначение передних подушек – защита водителя и пассажира от травмирования твёрдыми предметами (кузов двигателя и др.) и осколками стёкол при фронтальных столкновениях.

Боковые подушки предназначены для уменьшения повреждения людей, находящихся в автомобиле при боковом ударе. Они устанавливаются на дверях, либо в спинках сидений. При боковом столкновении внешние датчики посылают сигналы в центральный блок управления airbag. Это делает возможным срабатывание как некоторых, так и всех боковых подушек.

Исследования влияния надувных подушек безопасности на вероятность гибели водителя при лобовых столкновениях показали, что таковая уменьшается на 20-25%.

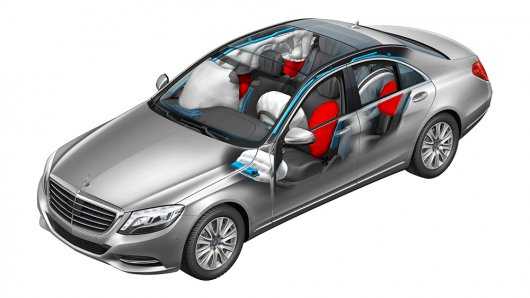

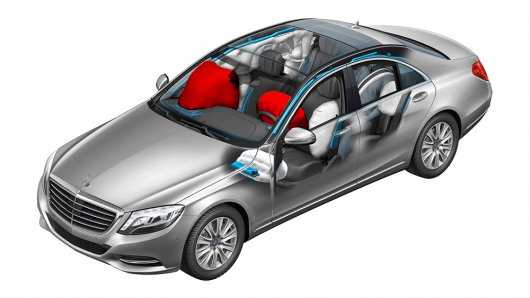

размещение электронных узлов и датчиков airbag в современном автомобиле


Прообраз современных подушек безопасности появился в 1951 году, когда мюнхенский изобретатель Вальтер Линдерер прикрепил к рулю надувной воздушный мешок. Позже этим способом защиты пассажиров заинтересовались многие автопроизводители, однако реализовать его на практике в серийных машинах оказалось не так-то просто. А все потому, что во время столкновения подушка безопасности должна надуваться за очень короткое время – 20 миллисекунд, обеспечивая при этом «мягкую посадку» пассажира. Но ведь ни один компрессор не в силах за такое мгновение надуть подушку! В результате решено было применять энергию газов, выделяющуюся при сгорании какого-либо топлива. Сначала экспериментировали с ракетным топливом, но при его использовании подчас разрывались не только подушки безопасности, но и весь автомобиль. Тогда решили применять неорганический газ, получаемый при сгорании «таблетки» азида натрия. В связи с этим в 1981 году подушки безопасности в Германии стали подпадать под действие закона о взрывчатых веществах. Он требует, чтобы каждый покупатель автомобиля, оборудованного airbag брал на себя обязательство правильно обращаться с этим устройством и менять его через определенный срок. Согласие на эти условия скреплялось подписью покупателя.

Компания Mercedes первой среди автопроизводителей в 1971 году получила патент на воздушную подушку безопасности (airbag).
Устройство и принцип работы надувных подушек безопасности (AirBag)

Подушки безопасности (airbag) представляют собой систему, в которую входят газогенератор с подушкой в одном узле, датчики удара, а в самых современных и электронный блок управления. Сама подушка безопасности изготавливается из нейлона толщиной 0,45-0,55 мм, который для герметичности покрывали слоем резины или силикона.


система защиты пешеходов включает две подушки – большую, охватывающую переднюю часть автомобиля (бампер, радиаторную решетку, фары и кромку капота) и маленькую, которая размещается у лобового стекла, защищая голову пешехода


В газогенераторе, называемом часто пиропатроном, используется твердое топливо, при сгорании которого выделяется газ, заполняющий, а точнее, надувающий подушку. Топливом обычно выступает ядовитый азид натрия (NaN3), 45% массы которого при сгорании превращается в чистый азот, а остальное – в углекислый газ (СО2), окись углерода (СО), воду (Н2О) и твердые частицы. Хотя процесс сгорания и происходит быстро, он не носит взрывного характера. Оптимальное для обеспечения «надувательства» время наполнения подушки – 30-55 миллисекунд. Газ в подушку поступает через специальный фильтр, который пропускает только азот. В развернутом состоянии подушка находится очень короткое время (до 1 с), так как азот (абсолютно безопасный для человека) через специальные отверстия быстро выходит в салон, чтобы подушка не задушила защищаемого пассажира. В качестве топлива некоторые производители подушек безопасности применяют нитроцелюлозу. Для разворачивания airbag его требуется значительно меньше (8 г), чем азида натрия (50 г). При этом также не требуется установка фильтра.

Сигналом для срабатывания пиропатрона airbag служит электрический импульс от датчиков удара (ускорения или давления), поступающих напрямую или через электронный блок. Устанавливаются датчики в салоне, в передней части автомобиля, или в дверях, при этом их количество может колебаться от трех до десяти. На срабатывание датчиков airbag влияет не только скорость автомобиля, но и характер столкновения (под каким углом, с каким препятствием). В то же время экстренное торможение с любой скорости не может заставить сработать датчик удара. На случай выхода из строя аккумулятора некоторые системы снабжены специальным конденсатором, который отдает накопленную энергию для открытия подушек безопасности.

Воздушная подушка водителя имеет объём от 60 до 80 литров, а переднего пассажира – до 130 литров. Нетрудно представить, что при срабатывании системы, объём салона уменьшается на 200-250 литров в течение 0,04 сек, что даёт немалую нагрузку на барабанные перепонки. Кроме того, вылетающая со скоростью более 300 км/ч подушка, таит в себе немалую опасность для людей, если они не пристёгнуты ремнём безопасности и ничто не задерживает инерционное движение тела навстречу подушке.

Кроме того, наполнение подушек в салоне – а их обычно от 2 до 6 – сопровождается повышенным шумом, уровень которого иногда достигает 140 дБ, что опасно для барабанных перепонок. Во избежание этих «минусов» срабатывают только нужные подушки, и то в разное время: например, через 20 миллисекунд после столкновения – водительская, еще через 17 миллисекунд – пассажирские. Причем если защищать некого, подушки безопасности не срабатывают, так как в сиденья начали устанавливать специальные датчики, фиксирующие наличие пассажиров.

Разновидности надувных подушек безопасности (airbag)

Сегодня насчитывается более десятка разновидностей подушек безопасности. Они различаются по предназначению: для защиты водителя и пассажиров – внутрисалонные, а для водителей мотоциклов и пешеходов – наружные. Внутрисалонные airbag, в свою очередь, делятся на фронтальные и боковые. Фронтальные служат для защиты головы и туловища пассажиров, а некоторые – и для ног сидящих впереди. Боковые подушки безопасности делают в виде шторок и труб, защищающих голову пассажиров, и в виде обычных надувных мешков, предохраняющих грудную клетку и голову водителя.



в новой «семерке» BMW боковые трубчатые подушки находятся в надутом состоянии в течение целых 7 секунд после открытия – для защиты пассажиров при многократном опрокидывании автомобиля


Но и на этом модернизация салонных подушек безопасности не закончилась. Например, в новой «семерке» BMW боковые трубчатые подушки «работают» несколько иначе. Теперь они находятся в надутом состоянии в течение целых 7 секунд после открытия – для защиты пассажиров при многократном опрокидывании автомобиля. Кроме того, на американский рынок эти машины поступают даже с подушками для ног сидящих впереди. В свою очередь, компания Volvo ведет активную работу над созданием подушек и ремней безопасности для беременных женщин. Уже даже проведена серия виртуальных краш-тестов, в которых изучалось возможное поведение будущих матерей во время аварии.

Над совершенствованием воздушных подушек безопасности активно работает и компания Renault совместно с производителем «аэрбегов» шведской фирмой Autoliv. Созданная ими Programmed Restraint System II (PRS-II) – запрограммированная система защиты второго поколения – включает в себя подушки безопасности, которые способны принимать на себя часть нагрузки, ранее приходящейся только на ремень безопасности. Для этого сначала раскрывается нижняя часть подушек, защищающая брюшную область, а затем бока и верхняя часть. Среди последних интересных разработок этих партнеров – подколенные 5-литровые, исключающие проскальзывание под ремнями полулежащего переднего пассажира, и 60-литровые airbag для задних пассажиров, интегрированные в ремни безопасности. Безусловное достоинство последней новинки – то, что она всегда находится возле пассажира, и конструкторам уже не нужно ломать голову, в каком уголке салона размещать и надувать подушку при непредсказуемом перемещении головы и туловища.

Несмотря на постоянную критику подушек безопасности, они по-прежнему остаются весьма эффективными помощниками ремней безопасности. А как же пешеходы, которые никак не защищены от «железных» участников дорожного движения? Исследования специалистов компании Autoliv свидетельствуют о том, что риск гибели пешехода при ударе о капот автомобиля, двигающегося со скоростью всего 40 км/ч, достигает 100%. Для решения этой проблемы компания Ford активно работает над созданием подушек безопасности для пешеходов. Эта система защиты включает две подушки – большую, охватывающую переднюю часть автомобиля (бампер, радиаторную решетку, фары и кромку капота) и маленькую, которая размещается у лобового стекла, защищая голову пешехода. Опасное приближение к пешеходам и животным будет распознаваться специальными датчиками. Открываться эти подушки будут непосредственно перед столкновением.



Повлиять на «открываемость» могут и полироли для торпедо, ведь некоторые из них повышают прочность пластика панелей


Разработана подушка безопасности и для мотоциклистов. Недавно компания Honda представила горизонтальную V-образную подушку, которая после разворачивания не сдувается, а некоторое время еще остается в рабочем состоянии. При этом она защищает не только голову, но и туловище и руки байкеров. Кстати, для их защиты итальянской фирмой Dainese изобретена и запатентована специальная куртка с вшитыми в нее тремя подушками безопасности – со стороны груди и спины. Они спроектированы таким образом, чтобы защитить не только грудь и брюшную область, но и голову, шею и плечи ездока. Наполняться воздухом подушки будут по «указаниям» сигнального устройства, установленного на мотоцикле.

Несколько лет назад появилось сообщение о создании «мобильной» универсальной подушки безопасности Challa для водителя, которую можно установить практически на любой легковой автомобиль. Ее разработчик – южнокорейская фирма New World Industries, Ltd. Комплект состоит из двух устройств. Первый – с подушкой – устанавливается на потолке автомобиля над рулевым колесом, а второй – с инерционным молотком и мини-баллоном со сжатым воздухом – над дверью водителя. В момент столкновения молоток под воздействием силы инерции пробивает капсулу баллона и сжатый газ наполняет подушку безопасности. При разворачивании airbag принимает грушеобразную плоскую форму, падая прямо перед рулевым колесом. По эффективности защиты и скорости действия она на порядок отстает от традиционных подушек, тем не менее, обзавестись ею, наверное, были бы не прочь многие владельцы отечественных машин и стареньких иномарок. Но, к сожалению, на наш рынок это изделие еще не попало.

Эффективная защита подушками безопасности (airbag)

Защитить пассажиров автомобиля при столкновениях подушки безопасности могут только при соблюдении определенных правил. Во-первых, пассажир должен быть пристегнут ремнем безопасности, во-вторых, он должен сидеть ровно, а не оперевшись на дверь/подлокотник или положив ноги на торпедо, в-третьих, спинка сиденья должна быть отрегулирована так, чтобы пассажир находился именно в сидячем положении, а не полулежа, в-четвертых, руки на руле должны быть сбоку, а не сверху или во время выворота – по «диагонали».



Часто страдают от сбоев в работе подушек любители наклеек. Разместив их на торпедо и руле в зонах окон-прорезей, через которые открываются подушки, автовладельцы тем самым искажают «геометрию» их открытия, а также увеличивают время их разворачивания


Часто страдают от сбоев в работе подушек любители наклеек. Разместив их на торпедо и руле в зонах окон-прорезей, через которые открываются подушки, автовладельцы тем самым искажают «геометрию» их открытия, а также увеличивают время их разворачивания. По этим причинам защита оказывается малоэффективной, а иногда и травмоопасной. Повлиять на «открываемость» могут и полироли для торпедо, ведь некоторые из них повышают прочность пластика панелей. Иногда боковые подушки размещаются в спинке сиденья, в связи с чем одевать на них чехлы нельзя, так как подушка не сможет нормально открыться. Весьма опасны подушки и в случаях, если их защищаемый носит очки: в момент разворачивания из-за большой силы удара глаза могут серьезно пострадать.

Существует статистика, говорящая о влиянии надувных подушек безопасности на травматизм при аварии. Что же нужно делать, чтобы уменьшить вероятность травмы?

Если в машине имеется подушка безопасности, не стоит размещать повернутые назад детские сиденья на сиденье автомобиля, где эта подушка безопасности находится. При надувании подушка безопасности может сдвинуть сиденье и нанести травму ребенку.

Подушки безопасности на пассажирском месте повышают вероятность гибели детей до 13 лет, сидящих на этом месте. Ребёнок ниже 150 см роста может получить удар в голову воздушной подушкой, открывающейся со скоростью 322 км/ч. Существуют различные уровни защиты подушек безопасности. National Highway Traffic Safety Administration (NHTSA) разработали «звёздную» шкалу оценки этого параметра. Так количество звёздочек означает процент получения пассажиром серьёзного ущерба при лобовом столкновении транспортных средств (под серьёзным ущербом рассматривается необходимость немедленной госпитализации с угрозой для жизни).

***** = 10% или менее вероятность серьёзного повреждения
**** = 11% - 20% вероятность серьёзного повреждения
*** = 21% - 35% вероятность серьёзного повреждения
** = 36% - 45% вероятность серьёзного повреждения
* = 46% или выше вероятность серьёзного повреждения
Обслуживание – замена воздушных подушек безопасности (airbag)

Принято считать, что если в машине установлены подушки безопасности, о них можно и не вспоминать. Это серьезное заблуждение. Каждый автопроизводитель рекомендует менять эти средства защиты через определенный период. До 1992 года для всех автомобилей он составлял 10 лет. Позже на моделях Mercedes, а затем и некоторых других марках интервал замены подушек увеличился до 15 лет. Есть свои особенности и в проверке работоспособности датчиков и электроцепи данной системы безопасности. Однако самостоятельно или в гараже у «дяди Васи» сделать это невозможно. Проверять работу датчиков airbag целесообразно на фирменных СТО, где в объемы регламентных работ входит и диагностика этой системы.

Система, обеспечивающая работу воздушных подушек безопасности, включает в себя электронное диагностическое устройство. Работает оно при включенном зажигании автомобиля. При обнаружении неисправности на щитке приборов при работающем двигателе загорается сигнальная лампа в виде символа или надписи airbag, SRS и т.д.

В заключение еще раз обращаем ваше внимание, что воздушные подушки безопасности смогут защитить только в случаях, если соблюдаются все вышеперечисленные требования. Игнорирование их приводит к печальным последствиям.

Источник: журнал "Авто-Центр" (www.autocentre.ua)
Автор: Юрий Дацык
Фото: Юрия Нестерова и автопроизводителей

irktuning.clan.su

Особенности конструкции системы пассивной безопасности (SRS)

Особенности конструкции системы пассивной безопасности (SRS)

Система пассивной безопасности (SRS) автомобиля Opel Astra J объединяет в комплексе фронтальные подушки безопасности для водителя и пассажира на переднем сиденье и инерционные ремни безопасности для водителя и всех пассажиров. Ремни безопасности для водителя и переднего пассажира оснащены пиротехническими преднатяжителями, установленными в катушках. По заказу могут быть установлены боковые подушки и занавески безопасности. Одним из элементов системы пассивной безопасности служат активные подголовники.

ПРЕДУПРЕЖДЕНИЯ

Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку.

Кроме того, ремнями безопасности обязательно должны быть пристегнуты пассажиры на заднем сиденье. При аварии не пристегнутый пассажир на заднем сиденье может нанести травмы и серьезные увечья всем пассажирам, находящимся в салоне автомобиля.

В систему SRS входят следующие элементы:

  • модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки и газогенератора;
  • модуль подушки безопасности переднего пассажира, находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и газогенератора;
  • модули боковых подушек безопасности водителя и переднего пассажира (устанавливают в зависимости от комплектации автомобиля), расположенные в наружных боковых частях спинок передних сидений и состоящие из сложенной оболочки подушки и газогенератора;
  • модули занавесок безопасности водителя и переднего пассажира (устанавливают в зависимости от комплектации автомобиля), расположенные под облицовками передних и задних стоек кузова и состоящие из сложенной оболочки подушки и газогенератора;

  • электронный блок управления, установленный под консолью панели приборов и управляющий системой;

  • передние и боковые датчики удара, передающие информацию об ускорении в блок управления системой;

  • ремни безопасности;
  • активные подголовники.

Силу и направление удара при дорожно-транспортном происшествии определяет электронный блок управления (ЭБУ) системой пассивной безопасности с помощью датчиков удара. По сигналам датчиков блок управления активирует подушки безопасности.

При ударе определенной силы ЭБУ, получив сигналы от датчиков удара, перед активцией подушек безопасности увеличивает натяжение ремней, выдавая команду на пиротехнические элементы преднатяжителей. Последние обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажира к спинкам сидений, исключают дальнейшее перемещение их по инерции вперед или вбок и получение травм от сработавшей подушки безопасности.

ПРИМЕЧАНИЯ

Механизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.

К дополнительным элементам системы пассивной безопасности также можно отнести подголовники, установленные на спинках сидений водителя, переднего пассажира и заднего сиденья. Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности.

Активные подголовники при возникновении критических нагрузок в момент удара автоматически перемещаются вперед, уменьшая до минимума амплитуду движения головы человека назад после удара.

Снятие и установка подушек безопасности водителя, ремней и датчиков удара описаны в данном подразделе, так как подушку безопасности водителя необходимо снимать для работ, связанных с ремонтом рулевого управления. Для замены остальных узлов системы обратитесь на специализированный сервис, так как эти работы требуют квалифицированного персонала и специального оборудования.

opelastraj.ru

Датчик удара подушек безопасности: устройство, особенности и функции

Закон 4 марта 2019

Сегодня подушки безопасности - это неотъемлемая часть системы безопасности любых автотранспортных средств. Они нужны для того, чтобы обезопасить во время движения как водителя, так и пассажиров ТС. Поэтому автовладельцу нужно периодически проверять работоспособность данной системы. В частности, следить за состоянием датчиков удара подушек безопасности. Мы поговорим об их особенностях, функциях. Также разберемся, как узнать, что ПБ неисправны.

Требования к ПД

Подушки безопасности, установленные в автомобиле, должны отвечать следующему минимальному набору требований:

  • Должны наполняться газовым составом с определенной скоростью.
  • Газ должен уходить из ПД также с определенной скоростью.
  • Подушка должна иметь объем, обеспечивающий безопасность пассажира.
  • Устройство должно быть требуемой формы, геометрии.
  • Правильное расположение подушек безопасности в салоне авто.
  • Надув подушки в определенные моменты.

Необходимые элементы

Автомобильные подушки безопасности - это совокупность из следующих элементов:

  • Оболочка подушки.
  • Газовый состав, которым она наполняется.
  • Газообразующие вещества.
  • Датчик удара боковой подушки безопасности G179.
  • Датчик положения автокресел.
  • Датчик удара боковой подушки безопасности водителя G179.
  • Датчик наличия пассажиров на сидениях.
  • Датчики удара ПБ, расположенных вдоль лобового стекла и проч.
  • Электронный блок управления данной системой безопасности.

Система

Датчики удара подушек безопасности - это не самостоятельные элементы. Они являются составляющими системы SRS. В нее входит следующее:

  • Главное управляющее устройство.
  • ПБ (сами подушки безопасности).
  • Контролеры.
  • Исполнительные элементы - от пиропатронов ПБ до реле, отключающего топливный насос.

Разновидности

Датчики удара подушек безопасности - это не единственные датчики системы SRS. Предполагается, что они работают системно вместе с иными элементами. Тут выделяется следующее:

  • Датчик удара подушек безопасности.
  • Датчик наличия пассажиров в транспортном средстве.
  • Спутниковый датчик.

Познакомимся с ними более подробно.

Датчик удара

Многим автовладельцам интересно, где находятся датчики удара подушек безопасности. Но не все знают их предназначение.

Оно же заключается в определении столкновения и передаче соответствующего импульса на управляющее устройство системы. Конструкция же подобного датчика может быть самой различной. Зависит она от модели конкретного автомобиля.

Частый пример - электромеханический контроллер. Соответственно, в определенной ситуации он будет замыкать свои контакты. Что происходит далее? При замыкании контактов через них начинает проходить ток. В результате это приводит к срабатыванию исполнительных устройств. Уже они инициируют наполнение специальным газовым составом подушек безопасности.

Мы разобрали, как срабатывает датчик удара подушек безопасности. Но надо помнить, что для инициирования его действий нужен только сильный удар. Только тогда процесс будет запущен.

В том случае, когда в момент дорожной аварии произойдет нарушение в питании аккумулятора, ПБ все равно сработают - наполнятся газом. Чем это обусловлено? В системе наличествует специальное конденсаторное устройство, способное накапливать в себе заряд.

Расположение датчика

Так где находятся датчики удара подушек безопасности? Все зависит от модели конкретного автомобиля. Самые частые примеры расположения контроллеров здесь:

  • Управляющее устройство подушек безопасности Airbag.
  • Внутри салона.
  • В некоторых случаях - в моторном отсеке автомобиля.

Где стоят датчики удара подушек безопасности? В случае с иномарками есть и еще один дополнительный датчик удара - уже на отключение бензонасоса. Он нередко выступает причиной проблем - при незначительном ударе подушки безопасности не срабатывают, но в то же время машину не удается завести до тех пор, пока не произойдет активация данного датчика.

Датчик наличия пассажиров

Теперь вы знаете расположение датчиков удара подушек безопасности. Перейдем к рассмотрению следующей разновидности.

Скорость, с которой автоподушка безопасности надуется полностью, зависит от массы человека, сидящего в кресле машины. Ее регулирование при столкновении авто необходимо для быстрого и своевременного создания газовой прослойки между пассажиром и центральной консолью (в случае лобового столкновения). Если же столкновение боковое, соответственно, системе нужно создать газовую прослойку между дверью и стеклом.

Для осуществления этих функций система безопасности ориентируется прежде всего на вес пассажира. Определяется сила удара при учете упругости самих подушек безопасности.

Что касается датчиков наличия пассажиров, они располагаются во всех автомобилях непосредственно под сидениями.

Проблемы с датчиками

Датчики наличия людей в автокреслах нередко являются для владельцев ТС проблемой. Самая частая - это снижение чувствительности их контроллеров. Так, если в пассажирском кресле будет находиться ребенок, система может просто не определить его наличие из-за малого веса. А это чревато тем, что при столкновении подушки безопасности могут просто не наполниться газом.

Есть и обратная сторона проблемы. Если вес ребенка определен таковыми контролерами неправильно, то система начнет надувать ПБ со скоростью, слишком большой для его массы. Это может повести за собой травмирование малыша.

Нарушение целостности ПБ

Автовладельцы должны быть в курсе того, как проверить датчик удара подушек безопасности. Ведь от его исправности зависит сохранность их жизни.

В большинстве случаев система сама "сообщает" автовладельцу, что с ней что-то не так. На приборной панели начинает гореть индикатор Airbag или SRS. Самая частая причина такой проблемы - нарушение целостности ПБ.

Из-за этого управляющее устройство больше не получает импульсы от датчиков удара, иных контроллеров, ремней безопасности и прочих компонентов системы. В некоторых автомобилях сами ремни оборудованы датчиками, способными определить, пристегнуты они или нет. Поэтому, если водитель или пассажир забыли пристегнуться, будет также гореть индикатор, сигнализирующий о непорядке с системой.

Дело в том, что эксплуатация ПБ актуальна в том случае, когда люди в машине именно пристегнуты. В противном случае, если водитель не пристегнет ремни безопасности и попадет в дорожную аварию, ПБ вылетят со скоростью 200 км/ч. А это уже травмоопасно для человека. Столкновение с подушками в таком случае можно сравнить с ударом о бетонное заграждение со скоростью 25 км/ч!

Пристегивание-непристегивание ремней

Надо сказать, что этот момент с пристегиванием-непристегиванием ремней учли многие производители авто. Проблема была решена просто: в том случае, когда произошло ДТП, а люди в машине не пристегнуты, ПБ просто не срабатывают. Тут система вовсе не может вам гарантировать никакой безопасности.

Известны случаи, когда водители намеренно обманывают систему безопасности, протягивая ремни за спинки кресел, устанавливая эмуляторы, но реально при этом не пристегиваясь. Соответственно, система начинает "думать", что люди пристегнуты и в случае ДТП с максимальной скоростью выбрасывает ПБ.

Такие ухищрения опасны. Да, вы добьетесь того, что индикатор на панели перестанет гореть в случае непристегнутых ремней. Но при ДТП в таком случае вы существенно сократите шансы на выживание - и для себя, и для своих пассажиров.

Иные причины неисправностей и их решение

Разберем основные причины проблем, неисправностей, связанных с системой безопасности автомобиля, представим способы их решения:

  1. Неважное соединение элементов в электроцепи ПБ или же отсутствие контактов. Еще одна причина постоянного свечения индикатора неисправности - плохое подключение разъемов системы. Решение в том, чтобы проверить все контакты, а также качество соединения.
  2. Неисправность контроллеров удара - еще одна частая причина свечения индикаторов на приборной автопанели. Возможно, они плохо подключены. Проверьте не только качество соединения элементов сети, но и разъемы. Что делать в случае, если все контакты рабочие? Если индикатор на "приборке" продолжает сигнализировать о неисправности датчиков удара, значит, что данные устройства нужно как можно скорее заменить. Иначе наличие ПБ в вашей машине можно считать бесполезным - они не среагируют на удар. Как проверить датчик подушек безопасности мультиметром, сказано в инструкции к устройству.
  3. Следующая частая причина неисправности системы безопасности авто - нарушение контакта в дверях. В большинстве случаев это следствие ремонтных работ или замены дверей в машине. Во время этого, как правило, разъемы отключаются. Поэтому при последующем их соединении все контакты необходимо проверить. Если индикатор в этом случае продолжает гореть даже после переподключения, то выход из ситуации один - обнулить память управляющего устройства системы безопасности.
  4. Еще одна причина неисправности - попадание влаги. Она может оказаться на контактах электрических элементов, на замках ремней безопасности. Это приводит или к плохому контакту, или вовсе к замыканию. Что делать с такой проблемой? Место, где вы обнаружили влагу, нужно тщательно просушить.
  5. Некорректное функционирование блока управления, выход его из строя. Причина может быть проста - отошли контакты. Но если суть неисправности кроется в плате устройства, то проблема решается кардинально - заменой данного блока.
  6. Предохранительные элементы. Если такие устройства выйдут из строя, индикатор на "приборке" тоже будет гореть. Проблема достаточно распространена, так как не многие автовладельцы уделяют должное внимание предохранителям.
  7. Замена контрольного щитка или автомобильных сидений. Это тоже может привести к неисправности системы безопасности машины. Причина в том, что при замене может быть повреждена целостность электропроводки. В частности, могут пострадать места соединений.
  8. Подобная неисправность в ряду случаев возникает также при замене руля. В частности, в случаях, когда при проведении такого ремонта повреждены контакты системы безопасности. Тут уже индикатор неисправности системы безопасности будет гореть, не переставая.
  9. Если при дорожной аварии сработали подушки безопасности, то индикатор неисправности ПБ в некоторых случаях продолжает гореть даже после восстановления подушек безопасности. Это говорит о том, что информация о происшествии осталась в памяти блока управления. Решить ситуацию можно, удалив оттуда данную ошибку.
  10. Ресурс эксплуатации подушек безопасности - тоже причина активизации индикатора неисправности. Помните, что средний срок службы ПБ составляет 8-10 лет. При его превышении производители подобных систем не могут гарантировать работоспособность своих изделий.
  11. Пониженное напряжение в бортовой автомобильной сети. Как решить проблему? Первым делом проверьте аккумулятор, а за ним - генератор.

Таким образом, датчик удара является неотъемлемой частью системы безопасности. При его неисправности ПБ не раскроется в нужный момент. Поэтому автовладельцы должны периодически проверять его работоспособность. Как и правильное функционирование всех других элементов этой системы. Ведь от нее зависит сохранность жизни водителя и пассажиров ТС.

Источник: fb.ru

monateka.com

Принцип срабатывания подушки безопасности в автомобиле



Airbag (подушка безопасности) устанавливается на руле — для водителя, а для пассажира, сидящего рядом с водителем — на панели приборов, с учётом особенностей конструкции.



Срабатывание подушек безопасности происходит по сигналу от блока управления в момент аварийной ситуации. При этом подушки наполняются газом с учетом конструктивных особенностей.  Подушки, расположенные в передней части салона, защищают водителя и рядом сидящего пассажира от получения всевозможных травм.



Также предусмотрены подушки безопасности, которые призваны уберечь от получения повреждений и других пассажиров. Устанавливают их в основном в спинках сидений или на дверях. В зависимости от того, от какого датчика поступил сигнал на центральный блок, происходит срабатывание необходимых подушек безопасности.



Конструкция  данного вида  системы безопасности проста:  датчики удара и подушка с пиропатроном. Иногда устанавливается электронный блок управления. Материалом для подушки служит нейлон, толщина которого 0.45-0.55 мм.  Герметичность обеспечивает нанесение слоя силикона или резины.



Количество датчиков варьируется от 3-х до 10-ти штук, установленных в передней части салона и в дверях. При аварии датчики удара посылают электрический импульс на пиропатрон, вследствие чего, происходит срабатывание подушек безопасности. Импульс подаётся через электро-блок, или напрямую. Датчики удара не срабатывают при экстренном торможении.  Конденсатор обеспечивает срабатывание подушек при  выходе из строя аккумуляторной батареи.



Разновидностей подушек безопасности достаточно большое количество. Они предназначены не только для защиты людей внутри автомобиля, но также, и для защиты мотоциклистов и пешеходов.



Фронтальные подушки безопасности, расположенные внутри салона, защищают голову, туловище и ноги (в некоторых случаях) впереди сидящих.  Подушки безопасности (в виде валиков и шторок) оберегают головы пассажиров. Защиту грудной клетки и головы водителя обеспечивает боковая подушка, по форме напоминающая надутый мешок.



Соблюдение некоторых правил приводит к более эффективной защите подушек безопасности:

  1. Все находящиеся в салоне люди должны быть пристёгнуты ремнями безопасности
  2. Пассажир не должен облокачиваться на подлокотник или саму дверь, не располагать ноги на торпедо. Сидеть нужно ровно
  3. Спинка сидения регулируется именно под положение сидя
  4. Руки на руле должны находиться сбоку.

Также не стоит злоупотреблять наклейками, располагая их на торпедо, руле и прорезях для открывания подушек. Увеличение времени срабатывания подушек приводит к снижению их эффективной защиты, и может привести к травматизму людей.



Стоит помнить, что применение разнообразных полиролей  приводит к повышению прочности пластика панелей. Этот факт тоже влияет на быстроту срабатывания подушек безопасности.



При размещении подушки непосредственно в сиденье, следует не надевать на эти сидения чехлы.



Если человек носит очки, необходимо знать, что при срабатывании подушки происходит сильный удар, вследствие чего, глаза пострадают.



На практике выявлен факт влияния подушек безопасности на получение травм в случае аварии. Чтобы вероятность получения травм уменьшить, необходимо следовать следующим рекомендациям:

  1. Не следует размещать детское сидение спинкой к спинке автомобильного сидения, в котором встроена подушка безопасности. Во время срабатывания подушки безопасности она может воздействовать на детское сидение, при этом ребёнок может получить травму.
  2. Скорость, с которой раскрывается подушка безопасности, очень велика, 322 км/ч. Поэтому не стоит сажать ребёнка младше 13 лет на пассажирское сиденье. Рост детей такого возраста, как правило, не превышает 150 см. При срабатывании подушки ребёнок может получить сильный удар в голову. Этот факт повышает риск получения серьёзной травмы, а иногда приводит к летальному исходу.

Серьёзной ошибкой является не должное внимание к подушкам безопасности. Как и любое другое оборудование, они требуют должного внимания и ухода. Купить и забыть —  это халатность по отношению к собственной безопасности. Как и все товары, подушки безопасности имеют свой срок службы. Рекомендованный интервал замены подушек составляет от 10 до 15 лет. Точный срок указывается производителем. Также необходимо следить за исправной работой датчиков и всей системы безопасности в целом. Проверять работу датчиков и проводить диагностику данной системы целесообразнее в фирменных станциях технического обслуживания (СТО). В случае выявления неполадок или некачественной диагностики, вы сможете предъявить претензию к данному СТО. Обязательно сделайте отметку о проведении тех, или иных работ данной организацией.



Замену подушек должен производить мастер-профессионал в фирменном автосервисе. Только соблюдение всех норм и особенностей конструкции приводит к эффективной работе системы, и к своевременному срабатыванию подушек безопасности. Профессиональное обслуживание исключит произвольное срабатывание подушки и выход из строя всей системы в момент удара при аварии.



Обеспечивая эффективную работу подушек безопасности, система ещё включает в себя и функцию диагностики. Диагностируется  она посредством специального диагностического устройства. Устройство начинает функционировать при включенном зажигании. Если при включенном зажигании на панели приборов загорелась лампочка с символом «airbag» или « SRS», то это говорит о неисправности  системы безопасности.



И помните, что ваша безопасность, здоровье и жизнь зависят только от вас самих. Не игнорируйте рекомендации, приведённые выше. Берегите себя.



portalvaz.ru

Подушки безопасности

Предупредительные  таблички

В автомобиле расположено несколько предупредительных табличек, относящихся к SRS. При работе с SRS соблюдайте указания, приведенные в табличках. Если таблички загрязнены или повреждены, замените их новыми.

Электрическая система

Система подушек безопасности включает в себя сложные электрические и электронные элементы, поэтому с элементами подушки безопасности необходимо обращаться очень осторожно.

SRSCM (блок управления системой безопасности)

- управляет раскрытием подушки безопасности при определении лобового удара датчиком, встроенным в SRSCM.

Преобразователь постоянного тока

- содержит повышающий и понижающий преобразователь, которые обеспечивают уровень напряжения для шести схем воспламенения подушек безопасности и внутреннего рабочего напряжения. Если внутреннее рабочее напряжение падает ниже определенного порога, осуществляется перезагрузка.

Датчик срабатывания/датчик безопасности

- встроенный в систему поджига заряда подушки безопасности, поддерживает готовность системы подушки безопасности во всех условиях при нормальном движении. Датчик безопасности – это двухконтактный электромеханический выключатель, который замыкается, если обнаруживается ускорение (замедление), превышающее определенное значение.

Резервное питание

- обеспечивает подачу энергии для раскрытия подушки безопасности за доли секунды, когда напряжение в системе электрооборудования автомобиля низкое или оно отсутствует из-за лобового удара.

Определение неисправности.

После включения зажигания SRSCM постоянно контролирует функционирование системы SRS и определяет в ней возможные неисправности. Неисправность может быть определена в форме диагностического кода при использовании сканера Hi-Scan.

Контрольная лампа (MIL).

Если обнаруживается неисправность, то SRSCM посылает сигнал на контрольную лампу, расположенную в комбинации приборов.

Контрольная лампа (MIL) является основным средством информации водителя о неисправности SRS. Система безопасности исправна, если контрольная лампа (MIL) мигнет 6 раз после включения зажигания, а затем погаснет.

Запись неисправности.

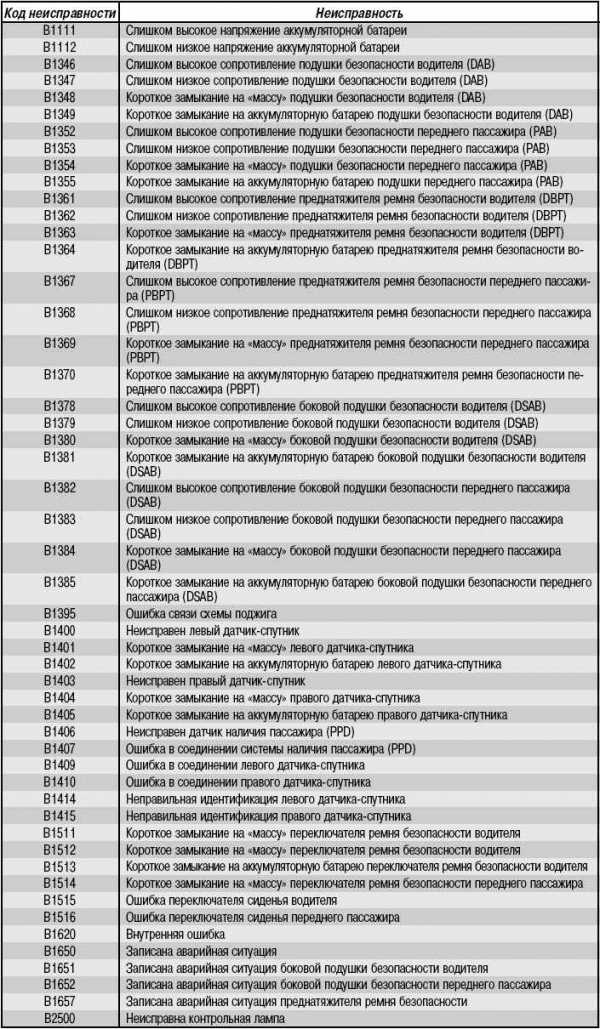

Если в системе появляется неисправность, SRSCM записывает ее в память в форме кода неисправности (DTC), а код может быть стерт из памяти только сканером Hi-Scan.

Диагностический разъем.

Данные, хранящиеся в памяти SRSCM, считываются с помощью сканера Hi-Scan через диагностический разъем.

После однократного срабатывания подушки безопасности блок SRSCM нельзя использовать – его необходимо заменить.

Выходной сигнал при ударе.

Этот сигнал используется для управления внешним устройством, которое разблокирует двери в случае аварии. Сигнал определяется следующим образом: 0–200 мкА в выключенном состоянии и 200 мА во включенном состоянии. В случае сигнала о разблокировке переключатель закрывается на 200 мс.

Модуль раскрытия  (DAB, РАВ, SAB)

Модули DAB (подушка безопасности водителя), РАВ (подушка безопасности переднего пассажира), DSAB (боковая подушка безопасности водителя) и PSAB (боковая подушка безопасности пассажира) состоят из устройства раскрывания и подушки. Устройство раскрывания (устройство поджига газогенератора) расположено в модуле подушки. При лобовом ударе достаточной силы для замыкания датчика SRSCM через контур срабатывания подушки безопасности начинает протекать ток. Он поджигает заряд, и подушка безопасности раскрывается.

1. При снятии модуля подушки безопасности или работы с новым модулем его необходимо расположить так, чтобы поверхность подушки была направлена вверх. Рычаг блокировки разъема с двойной блокировкой должен быть в заблокированном состоянии, и с ним необходимо обращаться осторожно, чтобы не повредить контактный разъем. Не храните подушку рулевого колеса сверху другой подушки (хранение подушки металлической поверхностью вверх может привести к серьезным последствиям, если подушка безопасности случайно раскроется).

2. Никогда не измеряйте сопротивление пиропатрона подушки безопасности – это может вызвать срабатывание подушки безопасности.

3. Храните модули подушек безопасности в месте, в котором окружающая температура не превышает 93 °С, нет большой влажности и электрических помех.

4. При использовании электросварки перед началом работы отсоединяйте контактные разъемы подушки безопасности, расположенные под рулевой колонкой рядом с контактным разъемом многофункционального переключателя.

Жгут проводов  системы SRS

Жгут проводов SRS находится внутри желтой трубки, чтобы не перепутать его со жгутами проводов других систем. Внутри контактных разъемов со стороны устройства раскрывания DAB, PAB, DSAB, PSAB и BPT имеются перемычки. Они замыкают электрический ток при отсоединении разъемов. Таким образом, предотвращается нежелательное раскрывание подушки безопасности при работе с модулем подушки.

Активация лампы  блока SRSCM

Контрольная лампа неисправности SRS, расположенная в комбинации приборов, информирует водителя о рабочем состоянии SRS.

Есть некоторые условия, при которых SRSCM не может функционировать и, следовательно, не может управлять работой контрольной лампой системы безопасности.

В таких случаях лампа непосредственно активируется от соответствующей цепи, которая работает независимо от SRSCM, например, в следующих случаях:

– при отсутствии подачи напряжения поджига к блоку SRSCM лампа горит постоянно;

– при отсутствии внутреннего рабочего напряжения лампа горит постоянно;

– если SRSCM не подсоединен, лампа включается через перемычку в контактном разъеме жгута проводов.

Часовая пружина

Часовая (витая) пружина состоит из двух витых катушек. Она установлена между рулевой колонкой и рулевым колесом и позволяет рулевому колесу вращаться, постоянно сохраняя контакт с системой раскрывания подушки безопасности.

Рулевое колесо должно быть правильно установлено на рулевую колонку, когда часовая пружина находится в нейтральном (среднем) положении. Иначе могут разъединиться провода или возникнуть другие неисправности.

Система обнаружения  наличия пассажира (PPD)

Система обнаружения наличия пассажира определяет наличие пассажира на переднем сиденье. Эта система предназначена в основном для предотвращения необходимости замены элементов системы подушки безопасности, в срабатывании которой при аварии нет необходимости. Система PPD состоит из блока датчика веса.

Порог срабатывания системы PPD:

– сиденье занято – 15 кг;

– сиденье свободно – 0,6 кг.

Характеристики датчика:

RP < 50 кОм для веса > 15 кг;

RP > 50 кОм для веса < 0,6 кг,

где RP – сопротивление резистора индикации нагрузки.

Датчик-спутник

Система активации боковой подушки безопасности состоит из блока SRSCM, установленного в центре салона автомобиля, и двух датчиков-спутников, расположенных с левой и правой сторон автомобиля. Блок SRSCM активирует в автомобиле подушки безопасности и преднатяжители ремней безопасности. В результате согласования информации между блоком SRSCM и датчиком-спутником блок SRSCM выдает сигнал об активации.

Датчики-спутники действуют как интеллектуальные датчики ускорения и как резервный контроллер центральной подушки безопасности. Оба датчика-спутника постоянно информируют блок управления SRSCM о текущем состоянии системы с левой и правой стороны автомобиля. Результаты тестирования сообщаются блоку управления SRSCM посредством периодических сигналов состояния.

ПРЕДУПРЕЖДЕНИЕ

После включения зажигания никогда не подвергайте ударам область около датчиков-спутников, иначе может неожиданно сработать подушка безопасности.

Модуль подушки  безопасности водителя

Снятие

Отсоедините провод от отрицательной клеммы аккумуляторной батареи и изолируйте его.

ПРЕДУПРЕЖДЕНИЕ

Перед продолжением работы подождите не менее 30 с после отсоединения провода от отрицательной клеммы аккумуляторной батареи.

Рис. 8.1. Модуль подушки безопасности водителя и часовая пружина: 1 – часовая пружина;

2 – гайка крепления рулевого колеса, 40–50 Н·м; 3 – модуль подушки безопасности водителя; 4 – винты, 4–6 Н·м; 5 – рулевое колесо; 6 – рулевая колонка

С обратной стороны рулевого колеса шестигранным ключом выверните винты крепления защитной крышки рулевого колеса и модуля подушки безопасности (рис. 8.1).

При отсоединении контактного разъема часовой пружины от модуля подушки безопасности будьте осторожны и не прикладывайте к нему больших усилий. Для улучшения доступа оттяните замок подушки безопасности наружу.

ПРЕДУПРЕЖДЕНИЕ

При отсоединении контактного разъема модуля подушки безопасности – часовой пружины будьте осторожны и не прикладывайте к нему больших усилий.

Снимите модуль безопасности водителя.

ПРЕДУПРЕЖДЕНИЕ

Снятый модуль подушки безопасности следует хранить в чистом сухом месте крышкой вверх.

Приспособлением 09561–11002 снимите рулевое колесо.

ПРЕДУПРЕЖДЕНИЕ

Не стучите молотком по рулевому колесу – так можно повредить механизм деформируемой рулевой колонки.

Проверка

Если при последующей проверке обнаруживаются поврежденные или изношенные детали, замените модуль новым.

Утилизируйте старый модуль в соответствии с указаниями.

ПРЕДУПРЕЖДЕНИЕ

Никогда не пытайтесь измерять сопротивление цепи модуля подушки безопасности даже специальным тестером, иначе может произойти случайное раскрытие подушки, что может стать причиной травмы.

1. Проверьте крышку подушки безопасности на отсутствие вмятин, трещин или деформаций.

2. Проверьте модуль подушки безопасности на отсутствие вмятин, трещин или деформаций.

3. Проверьте крепления и контактные разъемы на отсутствие повреждений, контакты – на наличие деформаций, а провода – на перегибы.

4. Проверьте корпус устройства раскрывания подушки на отсутствие вмятин, трещин или деформаций.

5. Установите модуль подушки безопасности на рулевое колесо для проверки посадки и совмещения с рулевым колесом.

6. Проверьте часовую пружину на наличие повреждений. Если в результате проверки обнаружено хотя бы одно повреждение, замените часовую пружину новой. Проверьте контактные разъемы и защитную трубку часовой пружины на отсутствие повреждений, а контакты – на отсутствие деформаций.

Модуль подушки  безопасности переднего  пассажира

Снятие

ПРЕДУПРЕЖДЕНИЯ

1. Никогда не пытайтесь разбирать и ремонтировать модули подушки безопасности.

2. Не роняйте модуль подушки безопасности и не допускайте его контакта с водой, смазкой и т. д. Если обнаружены вмятины, трещины, деформация или коррозия, замените модуль.

3. Модуль подушки безопасности следует хранить на ровной поверхности и размещать так, чтобы крышка подушки была направлена вверх. Не кладите на крышку какие-либо предметы.

4. Не подвергайте модуль подушки безопасности воздействию температуры выше 93 °С.

5. Нераскрытый модуль подушки безопасности следует утилизировать только в соответствии с указаниями.

6. Никогда не пытайтесь измерять сопротивление цепи модуля подушки безопасности (заряда) даже специальным тестером. Если сопротивление измеряется тестером, может произойти внезапное раскрытие подушки безопасности, что очень опасно.

7. Если подушка безопасности переднего пассажира раскрылась, ее следует заменить новой с дополнительным проводом

Отсоедините провод от отрицательной клеммы аккумуляторной батареи и изолируйте его.

ПРЕДУПРЕЖДЕНИЕ

Перед продолжением работы подождите не менее 30 с после отсоединения провода от отрицательной клеммы аккумуляторной батареи.

Снимите вещевой ящик.

Отсоедините контактный разъем модуля РАВ.

Снимите накладку панели приборов в сборе, а затем модуль подушки безопасности переднего пассажира.

Крышка подушки безопасности переднего пассажира интегрирована в панель приборов, поэтому при раскрытии подушки безопасности необходимо заменить панель приборов.

Диагностика с помощью  сканера Hi-Scan Prok

Подсоедините контактный разъем сканера Hi-Scan Prok к диагностическому разъему автомобиля, расположенному слева под панелью приборов.

Включите зажигание и включите сканер Hi-Scan Prok.

Проверьте диагностические коды неисправности.

При появлении кода неисправности замените соответствующий неисправный элемент. Никогда не пытайтесь ремонтировать неисправный элемент.

Если сканер Hi-Scan Prok обнаруживает, что элемент системы неисправен, то, возможно, неисправен не элемент, а контактный разъем или провода SRS.

Коды неисправностей

Коды неисправностей дополнительной системы безопасности приведены в табл. 8.1.

Таблица 8.1

Коды неисправностей  дополнительной системы безопасности

Утилизация модуля  подушки безопасности

ПРЕДУПРЕЖДЕНИЕ

При работе с раскрывшейся подушкой безопасности соблюдайте осторожность и всегда надевайте защитные очки, чтобы продукты сгорания не попали в глаза.

Раскрытие подушки безопасности внутри автомобиля

ПРЕДУПРЕЖДЕНИЯ

Если автомобиль предназначен для утилизации, раскройте подушку безопасности внутри автомобиля.

Так как подушка раскрывается с большим шумом, не проводите раскрытие в людном месте или предупредите об этом окружающих.

При раскрытии подушки безопасности образуется много дыма, поэтому работайте в хорошо вентилируемом месте. Не пытайтесь работать рядом с датчиком пожара.

Откройте все окна и двери автомобиля. Переместите автомобиль в изолированное место.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи и изолируйте его.

ПРЕДУПРЕЖДЕНИЕ

Перед продолжением работы подождите не менее 30 с после отсоединения провода от отрицательной клеммы аккумуляторной батареи. Снимите центральную боковую крышку подушки.

Снимите центральную часть крышки панели приборов.

Отсоедините контактный разъем SRSCM подушки безопасности.

Подсоедините приспособление для раскрытия подушек безопасности к контактному разъему каждого модуля.

Отойдите как можно дальше от автомобиля, нажмите на кнопку (вынесенную из автомобиля) для раскрытия подушки безопасности.

ПРЕДУПРЕЖДЕНИЯ

Перед раскрытием подушки таким способом вначале убедитесь, что никого нет внутри и рядом с автомобилем. Надевайте защитные очки.

Устройство для срабатывания будет довольно горячим сразу же после раскрытия, поэтому дайте ему остыть не менее 30 мин перед тем, как работать далее. Несмотря на то, что газ, выделяющийся при срабатывании подушки безопасности не ядовитый, не вдыхайте его.

Если подушка не срабатывает при проведении указанной выше операции, обращайтесь в сервисный центр.

Операции по утилизации раскрытой подушки безопасности

После раскрытия модуль подушки безопасности следует утилизировать в установленном порядке, с учетом следующего.

1. Устройство для раскрытия будет довольно горячим сразу же после срабатывания, поэтому подождите не менее 30 мин, чтобы устройство охладилось.

2. Не наносите воду или масло на подушку после ее раскрытия.

3. Может случиться так, что к модулю раскрытой подушки безопасности прилипнет какой-либо материал, который вреден для глаз и/или кожи, поэтому надевайте защитные очки и перчатки. Если пренебречь этими предосторожностями, материал может попасть в глаза или на кожу. Немедленно промойте глаза или кожу большим количеством чистой воды. При появлении раздражения обратитесь к врачу.

4. Положите модуль подушки безопасности в пакет из плотного пластика.

5. После окончания работы тщательно вымойте руки.

carmanz.com

Можно ли самому заменить подушку безопасности в автомобиле?

Подушка безопасности Назначение системы подушек безопасности (SRS) заключается в том, чтобы во время столкновения зафиксировать положение пассажиров, предотвратив их инерционное движение и удары в салоне. Основные компоненты системы: механизмы управления подушек, ремни безопасности, датчики, блок управления. В основном, подушки безопасности располагают в таких частях кузова:

Ступица руля и панель приборов — фронтальные подушки (обеспечивают безопасность на передних сидениях). Защищает грудь, плечи и голову.

Боковые части спинок сидений и проемы дверей – боковые подушки. Защищают область таза.

Пол, низ панели приборов — нижние (напольные) подушки. Защищают область ног.

Принцип работы SRS (комплекс механизмов и датчиков)

На сегодня, нет нормативных актов, которые позволяли бы установить единые нормы разработки подушек. Но разработчики постоянно совершенствуют систему для безопасности пассажиров. Подушка безопасности состоит из непосредственно оболочки и механизма, который ее наполняет. Также присутствует шлейф, который подключает подушку к пиропатрону.

При срабатывании системы, наполнитель подается под сильным давлением, под воздействием которого вскрываются элементы салона авто в местах установки подушек. Система активируется, только когда ключ зажигания находится в положении «старт».

Компоненты SRS

В наиболее известных и популярных моделях SRS подушка срабатывает за 0,04-0,05 с (при лобовом столкновении), а сдувается за 4-9 с. Скорость реакции зависит от системы, конструкции кузова автомобиля, расположения узлов и материала в деформируемых зонах. Главная задача подушки – раскрыться до того, как она коснется человека. Если этого не случится вовремя, пассажира может отбросить назад – это грозит серьезными травмами, а иногда летальным исходом, так как оболочка раскрывается со скоростью 300 км/ч.

Перепрошивка или установка нового электронного блока

Ремонт подушек безопасности автомобиля состоит из таких этапов:

1. Замена подушек безопасности.

2. Ремонт блока SRS.

3. Снятие ошибки «AIRBAG».

После срабатывания AIRBAG, электронный блок сохраняет CRASH DATE. На приборной панели начинает высвечиваться ошибка, оповещающая о необходимости ремонта AIRBAG. После замены блока с подушкой безопасности, необходимо перепрошить SRS, чтобы убрать данные о том, что подушка уже сработала.

Перепрошивка электронного блока В связи с тем, что блок SRS сохраняет информацию о использовании подушек в ячейку памяти, информация инициирует свечение предупреждающего индикатора. Если просто отключить индикатор, оборудование вашего сервисного центра прочитает информацию из SRS-блока, то есть распознает аварийное состояние автомобиля. Даже если восстановить целостность подушек безопасности, блок SRS будет высвечивать аварийный сигнал, и вам предложат заменить его на новый, что достаточно дорого. Осуществлять замену блока нужно вместе со старой подушкой – снять, заменить на новую и почистить CRASH DATA (данные управления подушками). Если не перепрошить электронный блок, ошибка будет и дальше высвечиваться, а блок – работать неверно.

Замена неисправных подушек безопасности

Для начала сотрите Crash Data из памяти, или купите новый. Множество сервисных центров осуществляют стирание памяти. В редких случаях требуется полная замена блока управления подушками безопасности. Потом замените датчики, проверьте проводку.

Чаще всего страдают провода на рулевой стойке из-за срабатывания пиропатрона. Дальше нужно заменить сами подушки безопасности. Проверьте систему. После включения зажигания лампочка SRS должна загореться, а затем выключиться через 5-10 с. Если что-то пошло не так, требуется проверка блока на исправность. Кроме монтажа/демонтажа, для полного восстановления подушек безопасности произведите такие действия:

1. Замените торпедо (после удара осколки могут повлиять на срабатывание)

2. Поменяйте пружину на рулевом переключателе.

3. Замените натяжители ремней безопасности.

Только помните, что замена подушки безопасности более надежна, чем перестройка. Только она сможет гарантировать правильную работу системы.

Замена водительской подушки

Отсоедините клеммы аккумулятора. Это обезопасит работу, и, так как датчик будет отключен, бортовой компьютер не заметит отсоединения. Иначе увидите ошибку, а бортовой компьютер сохранит это в памяти.

1. Для начала отщелкните центральную часть, отсоедините контакты.

2. Отключите провода, заизолируйте клеммы батареи. Подождите пару минут, чтобы конденсатор источника питания SRS полностью разрядился.

3.  В замке зажигания в положение «I» установите ключ.

4. Поверните руль влево или вправо на 45°. Сзади в защелке увидите отверстие. Вставьте крестовую отвертку в данное отверстие. Выжмите ее до упора. Потяните отвертку, отожмите стопорную пружину, приподнимите модуль подушки безопасности.

Поверните руль на 45 градусов 5.  Поверните руль вправо, сделайте всё то же самое и выжмите другую пружину. Извлеките модуль подушки из руля.

Отсоединяем защелку 6. Отверткой снимите предохранительные фиксаторы, отключите разъемы электропроводки модуля. Модели, выпущенные до 2003 года, имеют один разъем электропроводки. Отодвиньте модуль в безопасное место крышкой вверх.

Снимаем подушку 7. Установите все в обратном порядке. Делайте все очень аккуратно. Когда установили модуль, поверните в положение «О» ключ в замке зажигания. Присоедините батарею аккумулятора. Во время подключения аккумуляторной батареи нельзя находиться в салоне автомобиля.

8. Сделайте проверку системы подушек безопасности на исправность, включив зажигание.

Замена пассажирской подушки

Пассажирскую подушку заменить сложнее – большинство моделей спрятаны за торпедо, и при срабатывании наверняка испортят обшивку. Сначала отключите отрицательный провод от аккумулятора, подождите несколько минут, потом можете приступить к работе.

1. Снимите вещевой ящик.

2. Отключите разъем 4Р подушки безопасности от разъема на жгуте проводов (панель управления).

3. Снимите центральную панель.

4. Открутите гайки для крепления. Лицевую сторону подушки и панель управления накройте куском ткани, аккуратно снимите подушку безопасности с панели управления (нужно подцепить ее отверткой). К панели управления верхняя крышка подушки крепится защелками.

Установка новой подушки:

1. Фронтальную подушку безопасности пассажира установите на свое место на панели управления. Гайки крепления подушки безопасности затяните.

2. Соедините разъем 4Р с разъемом на жгуте (находится внутри панели управления). Прикрепите центральную панель и вещевой ящик.

3. Отрицательный провод присоедините к аккумулятору.

4. Проверьте, все ли работает, для этого ключ замка зажигания поверните в положение ON. Если система исправна – индикатор системы SRS включится примерно на 5-6 секунд и погаснет.

Чтобы снять торпедо, требуется открепить защелки, когда получен доступ к центральной консоли. Потом отверткой снять магнитолу и все, что крепится к передней консоли. Обшивка торпедо часто может быть повреждена из-за подушки. Поэтому часто приходится менять полностью всю панель. Также, кроме поврежденных руля и торпедо, в салоне могут быть проблемы с ремнями безопасности и лобовым стеклом автомобиля.

Замена датчиков удара

Датчик удара Датчики удара в подушках безопасности – одни из основных элементов системы airbag, наличие которых видно на маркировке (надпись справа на приборной панели или руле). Количество датчиков может быть разное, и находиться они могут спереди и/или в салоне. Датчик удара активируется при столкновениях любого типа (лобовых, боковых).

Система безопасности имеет различные виды датчиков. Они могут состоять:

из инерционных устройств (электромеханических), в основе которых – принцип концевого выключателя.

из электронных элементов  (датчики ускорения конденсаторного или пьезоэлектрического типа, и датчик давления).

Обычно датчики находятся в моторном отсеке, бампере или в подлокотниках. В памяти датчика заранее просчитаны параметры уровня допустимых ударов (в зависимости от модели). Чаще всего фронтальная система запрограммирована на удар при скорости от 25 до 50 км/ч, а для боковых – значительно меньше.

Датчик отправляет сигнал об аварии, который перенаправляется на основной модуль системы безопасности, соединенной с газогенератором. Когда система защиты сработала – на панели загорится лампочка, сообщающая о необходимости замены системы. Если питание нарушено от АКБ, что часто бывает, подушки всё равно надуются за счёт конденсатора, в котором накоплен электрический заряд. Иногда красный индикатор может загореться и без срабатывания подушек безопасности. Причины могут быть таковыми:

• датчик удара сломан;

• в разъёме отсутствует или плохой контакт;

• оборвались провода;

• не работает сигнальная лампа на панели приборов;

• происходит замена предохранителя, когда зажигание включено;

• панель приборов неисправна.

Датчик удара Сам по себе датчик удара очень редко ломается. Контакты, расположенные в месте разъема блока безопасности, могут окисляться по причине повышенной влажности. По этой причине изменяется сопротивление цепи, и сенсор или подушка безопасности показывают неверный сигнал. Также причиной может быть обрыв провода, такое часто случается при наложении шумоизоляции или других ремонтных работах. Если при включенном зажигании тухнет панель приборов, то проблема именно в ней.

Сбросить ошибку можно, подключившись к электронному блоку (с помощью адаптера или специального сканера). Желательно периодически проводить осмотр доступных контактов и соединений, контролировать целостность датчика и состояние его разъемов. Главное – не разъединять цепь при включенном зажигании. Не вынимайте предохранители и не чистите разъемы в этот момент.

Купить адаптер или установить программу-сканер можно самостоятельно. Не стоит игнорировать индикатор датчика, и лучше решить проблему оперативно, потому что в случае аварии система может не сработать.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как работает подушка безопасности

Часть 1: Работа подушки безопасности



Подушки безопасности: история создания. Часть 2: История Airbag



Многие годы испытанный, старый-добрый ремень был единственным защитником пассивной безопасности в наших машинах. Проходило много дебатов об эффективности его использования, особенно это касалось детей, но со временем многие страны в мире узаконили обязательное использование ремней безопасности на автомобилях. Статистика показала, использование ремней безопасности спасло тысячи, сотни тысяч жизней в самых серьезных авариях.



Также как и с ремнями концепция подушки безопасности, мягкой подушки в которую можно «приземлиться» телом при аварии, давно витала в воздухе, в прямом и переносном смысле. Первый официально зарегистрированный патент на надувную подушку для самолетов (да, да они пришли к нам с небес) был выдан во время второй мировой войны. И только через десятилетия первые подушки появились на автомобилях, случилось это в 1980-х годах.



С 1998 года большинство новых легковых машин (развитого машиностроения) стали комплектоваться подушками безопасности, как для водителя, так и для переднего пассажира. В 1999 году это правило коснулось автомобилей погабаритнее, джипов и минивэнов. Далее подушки стали появляться и в других местах, в сидениях, дверях и иных частях автомобиля. Сегодня в некоторых машинах число подушек намного больше, чем две, 6 и даже 8 штук стали нормой.

Вызвав похожие споры, также, как и с ремнями безопасности, подушки стали предметом серьезных исследований, тестирований и споров на самом высшем уровне.



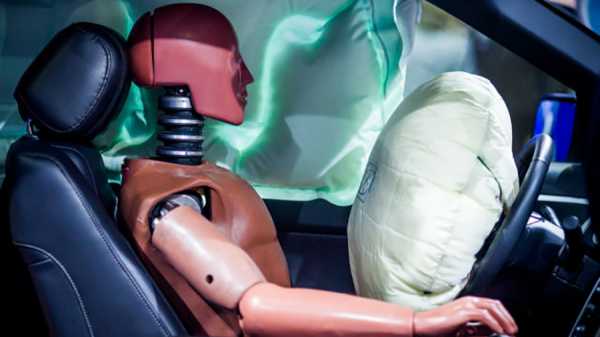

Краш-тесты автомобилей



На сегодняшний день статистика уверенно показывает, что риск гибели подобные устройства снижают примерно на 30%.

В этой статье вы узнаете о работе этих устройств, как научно подтверждено его действие, какие у них есть недочеты и пути будущего развития.



Подушка безопасности

Цель подушки безопасности замедлить движение вперед тела человека настолько равномерно, насколько это возможно за доли секунды. Вот три составляющие подушки безопасности, которые помогают достичь этой цели, то есть в необходимый момент сработать:

Сама подушка. Сделанная из тонкого нейлона, сложена в рулевом колесе, приборной панели или сидениях, дверях и других частях автомобиля.



Сенсор. Устройство, которое «говорит» подушке безопасности сработать. Срабатывание происходит при силе удара соответствующей столкновению со стеной на скорости в 16-24 км/ч.. Сигналом для срабатывания пиропатрона подушки служит электрический импульс специального шарикового датчика удара. Сигнал от датчика удара идет на блок управления, который в свою очередь определяет срабатывать системе надувания подушки или нет.



Система надувания подушки соединяет две составляющих, азид натрия (Nan3) с нитратом калия (KNO3), для создания азота. Именно он и надувает подушку.



Ранние попытки приспособить эирбэг для использования в машинах столкнулись с рядом сложностей, одними из которых были невероятно высокая цена и технические проблемы, включавшие хранение и использование сжатого газа.



На ранних этапах исследователям предстояло решить:



Где разместить баллон с сжатым газом

Не улетучится ли газ хранящийся под высоким давлением на всем протяжении срока службы автомобиля

Как сделать так, чтобы подушка раскрывалась почти мгновенно, при этом была надежной при различных температурных режимах работы и при раскрытии не издавала оглушающего звука.



Постепенно все наиболее важные вопросы были решены. Непрактичный газ был заменен на надежный твердотельный элемент- пиропатрон, произошло это в 70-х годах двадцатого века. При аварии «мозги» подушки безопасности инициируют поджог твердотопливного заряда, который сгорает с огромной скоростью и создает за короткое время, 30-50 миллисекунд, необходимое количество газа для наполнение эирбэга. Купол подушки в буквальном смысле взрывается, выходя из своего посадочного места со скоростью до 322 км/ч, быстрее чем моргнёте глазом! Долями секунды позже, газ под действием давления выходит через специальные отверстия (именно этот дым в салоне автомобиля вперемешку с тальком, можно часто наблюдать при аварии).



Виды подушек безопасности

В современности существует большое множество подушек безопасности.



Наиболее распространенным видом являются фронтальные подушки безопасности, как для водителей, так и для передних пассажиров.



Следующим этапом развития стали боковые подушки. Их функцией является защита груди и таза человека от повреждений при боковом ударе.



Так называемые «шторки» или головные подушки безопасности. Защищают голову человека от контакта с твердыми частями автомобиля при боковом ударе.



Подушка безопасности для коленей. Чтобы уменьшить риск возникновения травм коленного сустава (что при фронтальном ударе случается нередко) была разработана подобная подушка безопасности.



Ремень безопасности со встроеной подушкой безопасности. Снижает риск получения травм груди.



Центральная подушка безопасности. Была спроектирована не так давно. В ее задачи входит недопущение столкновения двух сидящих рядом друг с другом людей при боковом ударе или перевороте. Также она позволяет избежать травмы шеи.



Меры безопасности

С самого начала применения эирбэгов специалисты, изучавшие вопрос работы этого средства защиты поняли, что оно может приносить не только пользу, но и вред. Второй вариант возможет при неправильном использовании средств пассивной безопасности автомобиля. Что под этим подразумевается?



1. Минимальное расстояние между подушкой безопасности и сидящим пассажиром должно составлять минимум 25 см, в противном случае при раскрытии человек может получить травмы непосредственно от самого airbag'а.



2. Пассажир обязательно должен быть пристегнут. Так как ремень безопасности уменьшает скорость перемещения тела человека и направляет его в нужном направлении к подушке безопасности.



3. Если airbag может легко травмировать взрослого человека, то с детьми дело обстоит еще сложнее. Первое условие безопасной перевозки ребенка. Он должен перевозится в правильно установленном, соответствующем его возрасту кресле на заднем сидении.



4. Если ребенок должен перевозится на переднем сидении со стороны пассажира, то он должен сидеть в кресле расположенном по направлению движения, а сиденье должно быть отодвинуто максимально назад.



5. Нельзя перевозить младенцев в детском кресле с реверсивным расположением на переднем сидении при включенной фронтальной подушке безопасности.

www.1gai.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
