Установка лямбда зонда универсального – Как правильно установить универсальный лямбда зонд. Подробная инструкция

Как правильно установить универсальный лямбда зонд. Подробная инструкция

Главная → Статьи → Инструкция по установке универсального датчика кислорода

Инструкция по установке универсального датчика кислорода

Установка должна производиться только квалифицированным специалистом в специализированной ремонтной мастерской! Инструкция приведена только в ознакомительных целях.

Пожалуйста, внимательно прочитайте эту инструкцию перед снятием кислородного датчика с вашего автомобиля

ИНСТРУКЦИЯ ПО УСТАНОВКЕ: (смотрите иллюстрации)

Установка должна производиться только квалифицированным специалистом в специализированной ремонтной мастерской! Инструкция приведена только в ознакомительных целях.

ШАГ 1. Запомните, как проложена проводка установленного датчика. Таким же образом нужно будет проложить позже проводку универсального датчика. Отсоедините штекер старого датчика от электроники автомобиля (не размыкайте и не перерезайте проводку самого датчика). Демонтируйте старый датчик соответствующим инструментом.
ШАГ 2. Сравните старый датчик с универсальным датчиком. Проводка универсального датчика должна быть как мин. 40мм короче проводки старого датчика. При необходимости  соответственно укоротите проводку универсального датчика.
ШАГ 3. Теперь укоротите проводку универсального датчика таким образом, чтобы каждый отдельный провод был короче предыдущего на 40мм, начиная с любого провода.
ШАГ 4. Теперь укоротите проводку от разъема старого датчика.
ШАГ 5. После этого наденьте на каждый отдельный провод спец. изоляционную трубку, прилагаемую к комплекту универсального датчика.
ШАГ 6. На каждый отдельный провод наденьте водозащитную изоляцию. Обратите внимание на то, что широкий конец водозащитной изоляции показывает на конец провода (место соединение).
ШАГ 7. С помощью подходящего инструмента (изоляционные кусачки) снимите 8мм изоляции с каждого конца провода. Теперь наденьте на провода универсального датчика контактное соединение и с помощью соответствующего инструмента сожмите конструкцию. Следите за тем, чтобы не торчали неизолированные провода, и соединение было безупречно.
ШАГ 8. Еще раз обратите внимание на таблицу соответствия проводки и убедитесь, что провода подобраны правильно. Теперь соедините провода старого датчика с проводкой универсального датчика, надев на провода контактное соединение. И здесь убедитесь в том, чтобы не торчали неизолированные части проводки, и сожмите соединение соответственно. Для упрощения процесса мы рекомендуем начинать с самого короткого провода универсального датчика.
ШАГ 9. Подвиньте водозащитную изоляцию к крепежному соединению с двух концов проводки. После этого наденьте специальную изоляционную трубку на контактное соединение так, чтобы трубка полностью закрывало соединение и водозащитную изоляцию.
ШАГ 10. Используйте фен с горячим воздухом для закрепления изоляционной трубки посередине над контактным соединением. Для того, чтобы обеспечить должную гидроизоляцию проводки, водозащитная изоляция должна находится внутри изоляционной трубки.
ШАГ 11. Снимите защитный колпачок универсального датчика и монтируйте датчик. Используйте усилие: М18 = 35-58 Нм
Проводка датчика должна быть проложена так же, как была проложена старая проводка. Оригинальные крепежи должны быть зафиксированы. Избегайте прикосновения проводки с горячими частями автомобиля (Коллектор, нейтрализатор).  Если необходимо, используйте крепежи для прикрепления проводов друг к другу.



Таблица соответствия проводки
Производитель датчика	Нагревательный провод (х2) (только на 3-4 контактных датчиках)	Сигнальный провод	Массовый провод (только на 2,4 контактных датчиках)
УНИВЕРСАЛЬНЫЙ	Белый	Черный	Серый
Марка I	Черный	Белый	Зеленый
Марка II	Черный	Синий	Белый
Марка III	Темно-коричневый	Фиолетовый	Светло-коричневый
Марка IV	Белый	Черный	Серый



Чем чревата несвоевременная замена датчика кислорода

Кислородный датчик осуществляет оценку уровня свободного кислорода, остающегося в выхлопных газах. На основе этого ЭБУ автомобиля принимает решение о регулировании подачи топлива для создания оптимальной смеси для работы ДВС. При выходе «лямбды» из строя электронный блок управления начинает работать по усредненным параметрам, записанным в память. А это значит, что смесь, поступающая в цилиндры, не является оптимальной.

Видео инструкция


Купить универсальные лямбдя зонды в разделе  нашего магазина Лямбда зонды

Назад

akl.by

Лямбда зонд Bosch — четырехпроводной, универсальный

Объем поставки универсального лямбда-зонда Bosch:
– 1 универсальный лямбда-зонд Bosch
– 1 черный разъем (большой)
– 1 черный колпачок разъема (маленький)
– 4 серых кабельных соединителя
– 8 желтых кабельных уплотнений
– 2 хомута для стягивания

Порядок установки:

Этап 1
Демонтируйте лямбда-зонд из выпускной системы Вашего автомобиля. Проследите при этом за креплениями кабеля. Они будут использоваться позже.

Этап 2
Измерьте длину кабеля снятого лямбда-зонда от основания до конца разъема. Если на кабеле разъемы не совпадают, то перейдите к этапу 3.
Если разьемы совпадают и если
а) кабель короче 75 см, перейдите к этапу 4;
б) кабель длиннее 75 см, перейдите к этапу 5;

Этап 3 | Кабель с креплениями
Разрежьте кабель снятого зонда минимум 13 см и максимум 60 см за выходом кабеля. Все крепления кабе- ля должны остаться на оригинальном кабеле.

Положите универсальный лямбда-зонд Bosch рядом со снятым зондом. Укоротите кабель универсального лямбда-зонда Bosch на длину снятого зонда.
Теперь перейдите к этапу 6.

Этап 4 | Кабель короче 75 см
Разрежьте кабель снятого зонда примерно 10 см перед соединительным разъемом .
Положите универсальный лямбда-зонд Bosch рядом со снятым зондом. Укоротите кабель универсального лямбда-зонда Bosch на длину снятого зонда.
Теперь перейдите к этапу 6.

Этап 5 | Кабель длиннее 75 см
Положите универсальный лямбда-зонд Bosch рядом со снятым зондом. Разрежьте кабель снятого зонда так, чтобы он был точно такой же длины, как и кабель универсального лямбда-зонда Bosch. Снимите хомут с кабелей универсального лямбда-зонда Bosch.
Теперь перейдите к этапу 6.

Этап 6
Снимите со всех концов кабелей примерно 1 см (важно!) изоляции кабеля. Внимание: не повредите жилы.

Этап 7
С помощью таблицы соотнесите цвета кабелей снятого лямбда-зонда (столбцы A) с цветами кабелей универсального лямбда-зонда Bosch (столбец B).

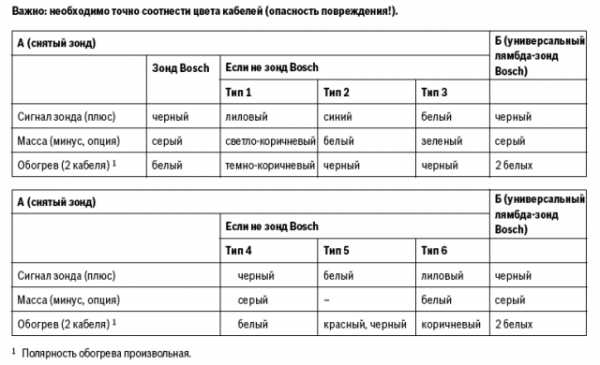

Важно: необходимо точно соотнести цвета кабелей (опасность повреждения!).
Затем наденьте большой корпус разъема на кабели универсального лямбда-зонда Bosch и маленький колпачок разъема на кабели снятого лямбда-зонда .

Этап 8
Наденьте желтые кабельные уплотнения на каждый конец кабеля так, чтобы узкие концы уплотнений смотрели в направлении из корпуса разъема .

Этап 9
Вставьте концы кабелей со снятой изоляцией универсального лямбда-зонда Bosch в серые кабельные соединители. Затем свинтите средние части кабельного соединителя друг с другом. Проконтролируйте прочность крепления проводов в кабельном соединителе.

Этап 10
Выполните соединения со жгутом проводов автомобиля. Проконтролируйте еще раз правильность соотношения кабелей в соответствии с этапом 7.
Внимание: кабели не должны быть запутаны! Втяните кабельные соединения в корпус разъема. Проведите проверку натяжением.

Этап 11
Вставьте кабельные соединители в корпус разъема. Затем прижмите колпачок разъема к корпусу разъема так, чтобы была слышна его фиксация.

Этап 12
Установите универсальный лямбда-зонд Bosch в автомобиль .
Закрепите кабель таким образом, чтобы он был защищен от перегрева и от трения. Используйте крепления кабеля снятого зонда. При необходимости используйте хомуты для стягивания проводов.

Инструменты, которые Вам понадобятся
– Съемник лямбда-зондов или вильчатый гаечный ключ на 22 мм
– Бокорезы
– Клещи для снятия изоляции

– Рулетка

Список автомобилей и каталожных номеров лямда-зондов, аналогичных по параметрам лямбда зонду bosch

BENTLEY — UE 74940, BMW — 11 78 0 872 674, BMW — 11 78 1 406 621 BMW — 11 78 7 530 285, BMW — 11 78 7 530 287, CHEVROLET — 18213 65D30, CHEVROLET — 18213 67D30, CHEVROLET — 96 419 956, CHRYSLER — MD136308, CHRYSLER — MD136310, CHRYSLER — MD136493, CHRYSLER — MD182 691, CHRYSLER — MD185 335, CHRYSLER — MD186 991, CHRYSLER — MD188208, CHRYSLER — MD305 144, CHRYSLER — MD307 258, CHRYSLER — MD311230, CHRYSLER — MD354 850, CHRYSLER — MD354 851, CHRYSLER — MD370045, СHRYSLER — MN158 757, CHRYSLER — MN158 758, CHRYSLER — MR507 385, CHRYSLER — MR507 386, CHRYSLER — MR560364 , CHRYSLER — M05269711, CHRYSLER — 4605270, CHRYSLER — 4606 133AD, CHRYSLER — 4606 133AE, CHRYSLER — 4606 135AD, CHRYSLER — 4606 555AA, CHRYSLER 4606 555AB CHRYSLER 4606 555AC CHRYSLER 4606 555AD CHRYSLER 4606061 CHRYSLER 4606063 CHRYSLER 4606067 CHRYSLER 4606069 CHRYSLER 4606071 CHRYSLER 4606075 CHRYSLER 4606090 CHRYSLER 4606133AB CHRYSLER 4606133AC CHRYSLER 4606135AB CHRYSLER 4606422 CHRYSLER 4606523 CHRYSLER 4606950 CHRYSLER 4606950AB CHRYSLER 4671 030 CHRYSLER 4686 935AB CHRYSLER 4686 938AB CHRYSLER 4686120 CHRYSLER 4686621 CHRYSLER 4686622 CHRYSLER 4686723 CHRYSLER 4686934 CHRYSLER 4686934AB CHRYSLER 4686938AA CHRYSLER 4727 436AA CHRYSLER 4727 436AB CHRYSLER 4727225 CHRYSLER 4727225AB CHRYSLER 5033 039AA CHRYSLER 5033 081AA CHRYSLER 5033 200AA CHRYSLER 5033 500AA CHRYSLER 5139 021AA CHRYSLER 5269 711 CHRYSLER 5269 714 CHRYSLER 5269 973 CHRYSLER 5269564 CHRYSLER 5269707 CHRYSLER 5269743 CHRYSLER 5269866 CHRYSLER 5293036AB CHRYSLER 5293037AA CHRYSLER 5293037AD CHRYSLER 56028 232 AA CHRYSLER 56028 235 AA CHRYSLER 56028 584 AA CHRYSLER 56028 586 AA CHRYSLER 56028 765 AA CHRYSLER 56028 766 AA CHRYSLER 56028 996 AA CHRYSLER 56028 997 AA CHRYSLER 56028 998 AA CHRYSLER 56028 999 AA CHRYSLER 56029 049 AA CHRYSLER 56029 050 AA CHRYSLER 56029 112 AA CHRYSLER 56030 100 AA CHRYSLER 56030 111 AA CHRYSLER 56041 000 CHRYSLER 56041 213 AG CHRYSLER 56041 702 AA CHRYSLER 56041 706 AA CHRYSLER 56041 845 AA CHRYSLER 56041 846 AA CHRYSLER 56041 847 AA CHRYSLER 56041 848 AA CHRYSLER 56041 864 AA CHRYSLER 56041 887 AA CHRYSLER 56041 941 AA CHRYSLER 56041 950 AA CHRYSLER 56041 951 AA CHRYSLER 56041 952 AA CHRYSLER 56041 953 AA CHRYSLER 56041004 CHRYSLER 56041005 CHRYSLER 56041006 CHRYSLER 56041055 CHRYSLER 56041056 CHRYSLER 56041107 CHRYSLER 56041108 CHRYSLER 56041212AB CHRYSLER 56041212AC CHRYSLER 56041212AF CHRYSLER 56041213AB CHRYSLER 56041213AE CHRYSLER 56041219 CHRYSLER 56041344AB CHRYSLER 56041344AD CHRYSLER 56044 215 AA CITROEN/PEUGEOT E 144 003 CITROЛN 1628 KN CITROЛN 1628 LP CITROЛN 1628 NY DACIA 82 00 052 063 DAIHATSU 89465 97211 DAIHATSU 89465 97211 000 DAIHATSU 89465 97212 DAIHATSU 89465 97212 000 DAIHATSU 89465 97216 DAIHATSU 89465 97216 000 DAIHATSU 89465 97217 DAIHATSU 89465 97217 000 EAGLE MD136308 EAGLE MD136493 EAGLE MD188208 EAGLE MD307258 FERRARI 162462 FIAT 46481458 FIAT 46521170 FIAT 46523129 FIAT 46545432 FIAT 51774422 FIAT 55184545 FORD F1UF 9F472 AA FORD F4AF 9F472 A FORD F4AZ 9F472 A FORD F4SF 9F472 AB FORD F4SF 9F472 DA FORD F4SZ 9F472 A FORD F4SZ 9F472 D FORD F4ZF 9F472 A FORD F4ZF 9F472 AB FORD F4ZF-9F472-BB FORD F4ZZ 9F472 A FORD F4ZZ 9F472 AB FORD F4ZZ-9F472-B FORD F5AF 9G444 AB FORD F5AF-9G444-BB FORD F5AZ 9G444 A FORD F5AZ-9G444-B FORD F5CZ 9F472 A FORD F5MF 9F472 AA FORD F5MF-9F472-A2A FORD F5MZ 9F472 AA FORD F5RZ-9F472-AA FORD F5RZ-9F472-B FORD F5RZ-9F472-D FORD F5WF-9F472-BA FORD F5WZ-9F472-BA FORD F6CF 9G444 DA FORD F6CF 9G444 DB FORD F6CF 9G444 DC FORD F6CF-9G444-BA FORD F6CF-9G444-CA FORD F6CZ 9F472 AA FORD F6CZ 9G444 DA FORD F6CZ 9G444 DB FORD F6CZ-9G444-BA FORD F6C6-9F472-AA FORD F6DF 9G444 AA FORD F6DF-9G444-BA FORD F6DF-9G444-B2A FORD F6DF-9G444-EA FORD F6DF-9G444-E1A FORD F6DF-9G444-E2A FORD F6DZ 9G444 AA FORD F6DZ 9G444 C FORD F6DZ 9G444 CA FORD F6DZ-9G444-B FORD F6DZ-9G444-EA FORD F6DZ-9G444-E2A FORD F6MF 9F72 AA FORD F6MF-9f472-AA FORD F6MZ 9F472 AA FORD F6RZ-9F472-AA FORD F6XA-9F472-BA FORD F6XA-9F472-CA FORD F6XA-9F472-CB FORD F6XA-9G444-AA FORD F6XZ-9F472-CA FORD F6ZF 9G444 AA FORD F6ZZ 9G444 AA FORD F62Z9 F472 DD FORD F62Z9 F472 FF FORD F62Z9 F472 GG FORD F62Z-9F472-BB FORD F7XA-9F472-CA FORD F7XA-9F472-FB FORD F7XA-9F472-FC FORD F7XZ-9F472-FA FORD F7XZ-9F472-FB FORD F72Z9 F472 GG FORD F8CZ 9F472 BB FORD F8RZ 9G444 BB FORD JE50 18861 A FORD KLA 618861 FORD YS6A 9F472 AC FORD 1S6A9 G444 BA FORD 1S7F9 G444 BB FORD 1001702 FORD 1025958 FORD 1035595 FORD 1053108 FORD 10533108 FORD 1113382 FORD 1123897 FORD 1133441 FORD 1143514 FORD 1147420 FORD 1471423 FORD 2S6A9 F472 BB FORD 3802334 FORD 3914864 FORD 6847910 FORD 7089574 FORD 93AB 9F472 CA FORD 94BB 9F472 BB FORD 94BB-9F472-DA FORD 96BB 9F472 BA FORD 96BB-9F472-AA FORD 96BB-9F472-BB FORD 98AB 9F472 BB GMC 12569429 GMC 12572705 GMC 12572707 GMC 12573005 GMC 12573167 GMC 12573721 GMC 12576131 GMC 12580466 GMC 12581689 GMC 12581966 GMC 12583290 GMC 12586996 GMC 12587785 GMC 12588036 GMC 12589321 GMC 12590790 GMC 12597989 GMC 12597990 GMC 12598296 GMC 12598297 GMC 12599866 GMC 12601759 GMC 12602047 GMC 19145300 GMC 25167115 GMC 25312198 GMC 30020694 GMC 30025417 GMC 30025549 GMC 30025846 GMC 30026220 GMC 30028574 GMC 88971384 GMC 91177408 GMC 96068670 GMC 96418965 GMC 96419956 GMC 97024256 GMC 97032102 HOLDEN 9 158 718 HOLDEN 92 045 663 HOLDEN 9202575 HONDA 36531-PBF-A11 HONDA 36531-PBY-J01 HONDA 36531-PBY-003 HONDA 36531-PCX-000 HONDA 36531-PCX-004 HONDA 36531-PCX-014 HONDA 36531-PDE-E02 HONDA 36531-PDN-A01 HONDA 36531-PGE-A11 HONDA 36531-PGK-A03 HONDA 36531-PLR-A01 HONDA 36531-PR7-003 HONDA 36531-PT2-J02 HONDA 36531-PT2-J05 HONDA 36531-PT3-A02 HONDA 36531-PT3-A12 HONDA 36531-PT6-A02 HONDA 36531-PVF-A01 HONDA 36531-PY3-003 HONDA 36531-PZX-A01 HONDA 36531-P1R-A01 HONDA 36531-P1R-A02 HONDA 36531-P2P-A01 HONDA 36531-P5A-003 HONDA 36531-P5G-003 HONDA 36531-P6W-A01 HONDA 36531-P8C-A11 HONDA 36531-P8C-A21 HONDA 36531-P8D-J21 HONDA 36531-P8E-A11 HONDA 36531-P8F-A11 HONDA 36531-P9L-E02 HONDA 36532-PAA-L41 HONDA 36532-PBF-A11 HONDA 36532-PBY-J01 HONDA 36532-PBY-003 HONDA 36532-PHM-A51 HONDA 36532-PMP-A01 HONDA 36532-PND-A01 HONDA 36532-PND-A11 HONDA 36532-PND-A21 HONDA 36532-PPA-A01 HONDA 36532-PPA-004 HONDA 36532-PRB-A01 HONDA 36532-PRB-A11 HONDA 36532-PR7-A01 HONDA 36532-PR7-003 HONDA 36532-PZA-A01 HONDA 36532-PZA-J01 HONDA 36532-PZA-L02 HONDA 36532-PZD-A01 HONDA 36532-PZX-A01 HONDA 36532-P72-A01 HONDA 36532-P73-A01 HONDA 36532-P75-A01 HONDA 36532-RAA-A01 HONDA 36532-RAD-L11 HONDA 36532-RAD-L12 HONDA 36532-RCA-A01 HONDA 36532-RCA-A02 HONDA 36532-RCA-A51 HONDA 36532-RCJ-A01 HONDA 36532-RDJ-A01 HONDA 36532-RJA-004 HONDA 36532-RNA-A01 HONDA 36532-RRA-004 HONDA 36542-RCA-A01 HONDA 36542-RDJ-A01 HONDA 36542-RJA-004 HONDA 8-97024-256-0 HONGQI 06A 906 265 AQ HYUNDAI MBPD318861A HYUNDAI 39210 24610 HYUNDAI 39210 24660 HYUNDAI 39210 33030 HYUNDAI 39210 33070 HYUNDAI 39210 33340 HYUNDAI 39210 35120 HYUNDAI 39210 35121 HYUNDAI 39210 37140 HYUNDAI 39210 37510 HYUNDAI 39210 37520 HYUNDAI 39210 37525 HYUNDAI 39210 37530 HYUNDAI 39210 37540 HYUNDAI 39210 38005 HYUNDAI 39210 38025 HYUNDAI 39210 38035 HYUNDAI 39210 39025 HYUNDAI 39210 39030 HYUNDAI 39210 39600 HYUNDAI 39210 39800 HYUNDAI 39210-37190 ISUZU 5-86202-813-0 ISUZU 5-86205-842-0 ISUZU 8-12573-167-0 ISUZU 8-12573-721-0 ISUZU 8-97024-256-0 ISUZU 8-97032-102-1 JAGUAR C2C 25956 JAGUAR C2C 7360 JAGUAR C2S 38497 JAGUAR LNE 1682BB JAGUAR LNE 1682BC KIA MZ553 18861A KIA OK32B 18861 KIA 0K32A 18861 KIA 0K32B 18861 KIA 39210 2X020 KIA 39210 37510 KIA 39210 37520 KIA 39210 37530 KIA 39210 37540 KIA 39210 38005 KIA 39210 39025 KIA 39210 39600 KIA 39210 39800 KIA 39210 39820 KIA 39210-2X010 KIA 39210-37525 KIA 39210-38035 KIA 39210-39030 MARUTI 18213 M79G10 MARUTI 18213 M83F00 MAZDA AJ51-18-861 MAZDA AJ51-18-861-9U MAZDA AJ53-18-861A MAZDA AJ53-18-861A9U MAZDA AJ57-18-861A MAZDA AJ57-18-861B MAZDA AJ59-18-861B MAZDA AJ59-18-861C MAZDA AJ60-18-861A MAZDA AJ60-18-861B MAZDA AJ95-18-861 MAZDA AJ95-18-8619U MAZDA BPE1-18-861 MAZDA BPE1-18-861A MAZDA BPE1-18-861A9U MAZDA BP6F-18-861 MAZDA BP6F-18-861B MAZDA BP6F-18-861B9U MAZDA B5E1-18-861B MAZDA B5F3-18-861A MAZDA FP33-18-861A MAZDA FP33-18-861B MAZDA FP35-18-861A MAZDA FP35-18-861B MAZDA FSC1-18-861 MAZDA FSC1-18-861A MAZDA FSC1-18-861B MAZDA FSC1-18-861B9U MAZDA FSC6-18-861 MAZDA FSC6-18-861A MAZDA FSC6-18-861A9U MAZDA FSD7-18-861A MAZDA FS1G-18-861A MAZDA FS1H-18-861A MAZDA FS1J-18-861 MAZDA FS1J-18-861A MAZDA FS2V-18-861A MAZDA FS2V-18-861B MAZDA FS2V-18-861B9U MAZDA FS7N-18-861 MAZDA FS7N-18-8619U MAZDA GY01-18-861A MAZDA GY01-18-861A9U MAZDA GY03-18-861A MAZDA GY03-18-861B MAZDA GY03-18-861B9U MAZDA JE48-18-861 MAZDA JE48-18-861A MAZDA JE48-18-861A9U MAZDA JE49-18-861A MAZDA JE50-18-861 MAZDA JE50-18-861A MAZDA JE50-18-861B MAZDA JE96-18-861A MAZDA JE97-18-861 MAZDA JE97-18-861A MAZDA JE97-18-861A9U MAZDA KF33-18-861A MAZDA KF34-18-861A MAZDA KF34-18-861B MAZDA KJ03-18-861 MAZDA KJ03-18-861A MAZDA KJ03-18-861B MAZDA KJ03-18-861B9U MAZDA KJ04-18-861 MAZDA KJ04-18-861A MAZDA KJ04-18-861B MAZDA KJ04-18-861B9U MAZDA KJ04-18-861C MAZDA KJ04-18-861C9U MAZDA KLA6-18-861 MAZDA KLA6-18-861A MAZDA KLA7-18-861 MAZDA KLA7-18-861A MAZDA KLC4-18-861A MAZDA KLC8-18-861 MAZDA KLC8-18-861A MAZDA KLC8-18-861A9U MAZDA KLD4-18-861 MAZDA KLD4-18-861A MAZDA KLD4-18-861A9U MAZDA KLG4-18-861 MAZDA KLG4-18-861A MAZDA KLJ9-18-861A MAZDA KLJ9-18-861B MAZDA KLJ9-18-861D MAZDA KLL5-18-861 MAZDA KLL5-18-861B MAZDA KLL5-18-861B9U MAZDA KLL6-18-861 MAZDA KLL6-18-861A MAZDA KLL6-18-861B MAZDA KLL6-18-861C MAZDA KLL8-18-861 MAZDA KLL8-18-861A MAZDA KLL8-18-861A9U MAZDA KLL9-18-861 MAZDA KLL9-18-861A MAZDA KLL9-18-861A9U MAZDA KLM6-18-861 MAZDA KLS2-18-861 MAZDA KLS2-18-861A MAZDA KLS2-18-861B MAZDA KLS3-18-861 MAZDA KLS3-18-861A MAZDA KLS3-18-861B MAZDA KLS6-18-861 MAZDA KLS6-18-861A MAZDA KLS7-18-861 MAZDA KLS7-18-861A MAZDA KL1C-18-861 MAZDA KL1C-18-8619U MAZDA KL1D-18-861 MAZDA KL1D-18-8619U MAZDA KL1E-18-861 MAZDA KL1E-18-861A MAZDA KL1E-18-861A9U MAZDA KL47-18-861 MAZDA KL47-18-861A MAZDA KL47-18-861B MAZDA KL61-18-861 MAZDA KL61-18-861A MAZDA KL61-18-861A9U MAZDA KL62-18-861 MAZDA KL62-18-861A MAZDA KL62-18-861A9U MAZDA K802-18-861C MAZDA LF66-18-861A MAZDA LF66-18-861B MAZDA LF66-18-861B9U MAZDA L321-18-861A MAZDA L321-18-861B MAZDA L334-18-861A MAZDA L334-18-861B MAZDA L336-18-861 MAZDA TA34-18-861 MAZDA TA34-18-861A MAZDA TA34-18-861B MAZDA ZL27-18-861A MAZDA ZM03-18-861A MAZDA ZM0318861A9U MAZDA ZZME-18-861 MAZDA ZZMF-18-861 MAZDA ZZM3-18-860 MAZDA Z501-18-861 MAZDA Z501-18-861A MAZDA Z501-18-861A9U MAZDA Z553-18-861 MAZDA Z553-18-861A MAZDA Z553-18-861A9U MAZDA 1A08-18-861 MAZDA 1A08-18-861A MERCEDES-BENZ 000 540 62 17 MERCEDES-BENZ 000 540 95 17 MERCEDES-BENZ 001 540 04 17 MITSUBISHI MD136308 MITSUBISHI MD136309 MITSUBISHI MD136310 MITSUBISHI MD136493 MITSUBISHI MD177969 MITSUBISHI MD182691 MITSUBISHI MD186991 MITSUBISHI MD188208 MITSUBISHI MD305144 MITSUBISHI MD307258 MITSUBISHI MD311230 MITSUBISHI MD312083 MITSUBISHI MD319786 MITSUBISHI MD327610 MITSUBISHI MD327611 MITSUBISHI MD331050 MITSUBISHI MD333995 MITSUBISHI MD333996 MITSUBISHI MD335431 MITSUBISHI MD336448 MITSUBISHI MD336490 MITSUBISHI MD337891 MITSUBISHI MD338846 MITSUBISHI MD342323 MITSUBISHI MD342693 MITSUBISHI MD342694 MITSUBISHI MD342775 MITSUBISHI MD345772 MITSUBISHI MD354850 MITSUBISHI MD354851 MITSUBISHI MD357284 MITSUBISHI MD357285 MITSUBISHI MD360182 MITSUBISHI MD365014 MITSUBISHI MD369190 MITSUBISHI MN153010 MITSUBISHI MN158670 MITSUBISHI MN158671 MITSUBISHI MN158757 MITSUBISHI MN158758 MITSUBISHI MN158918 MITSUBISHI MN158919 MITSUBISHI MN163400 MITSUBISHI MN163401 MITSUBISHI MN163465 MITSUBISHI MN163466 MITSUBISHI MN163467 MITSUBISHI MN163491 MITSUBISHI MN183468 MITSUBISHI MN183469 MITSUBISHI MR420631 MITSUBISHI MR507385 MITSUBISHI MR507386 MITSUBISHI MR507846 MITSUBISHI MR514342 MITSUBISHI MR560331 MITSUBISHI MR560364 MITSUBISHI MR561593 MITSUBISHI MR578081 MITSUBISHI MR578634 MITSUBISHI MR985102 MITSUBISHI MR985164 MITSUBISHI MR988902 MITSUBISHI MR988903 MITSUBISHI MR988905 MITSUBISHI MR998905 MITSUBISHI M0 5269711 MITSUBISHI 1588A020 MITSUBISHI 1588A206 MITSUBISHI 1588A207 MITSUBISHI 56029049AA MITSUBISHI 56029050AA NISSAN 226A0 1S700 NISSAN 226A0 1S705 NISSAN 226A0 1S710 NISSAN 226A0 1S715 NISSAN 226A0 6N161 NISSAN 226A0-1B010 NISSAN 226A0-1B011 NISSAN 226A0-1B012 NISSAN 226A0-1B013 NISSAN 226A1-8U700 NISSAN 22690 AL600 NISSAN 22690 2A000 NISSAN 22690 5W900 NISSAN 22690 8J001 NISSAN 22690 8U000 NISSAN 22690-1B000 NISSAN 22690-1B010 NISSAN 22691 AR210 NISSAN 22691 5W900 NISSAN 22691 8U000 OPEL 8 55 389 OPEL 855356 OPEL 9158718 OPEL 9202575 OPEL 9202577 PEUGEOT 1628 KN PEUGEOT 1628 LP PEUGEOT 1628 NY RENAULT 77 00 867 408 RENAULT 82 00 052 063 ROLLS-ROYCE UE 74940 ROVER MHK 1006 50 ROVER MHK 1007 22 SAAB 91 58 718 SATURN 12581689 SATURN 12601759 SATURN 25312198 SEAT 036 906 262 F SUBARU 22641 AA501 SUBARU 22690 AA38A SUBARU 22690 AA380 SUBARU 22690 AA43A SUBARU 22690 AA45C SUBARU 22690 AA490 SUBARU 22690 AA491 SUBARU 22690 AA500 SUBARU 22690 AA501 SUBARU 22690 AA520 SUBARU 22690 AA53B SUBARU 22690 AA56A SUBARU 22690 AA560 SUBARU 22690 AA68A SUBARU 22690 AA69A SUBARU 22690 AA70A SUBARU 22690 AA73A SUBARU 22690 AA81A SUBARU 22690 AA810 SUBARU 22690 KA210 SUBARU 22690 KA211 SUBARU 22690 KA212 SUBARU 22690 KA330 SUBARU 22690 KA331 SUZUKI 18212-86Z00 SUZUKI 18212-86Z01 SUZUKI 18213-52E00 SUZUKI 18213-54D01 SUZUKI 18213-58B00 SUZUKI 18213-58B10 SUZUKI 18213-58B11 SUZUKI 18213-58B20 SUZUKI 18213-58B21 SUZUKI 18213-60G00 SUZUKI 18213-60G01 SUZUKI 18213-62J01 SUZUKI 18213-64D10 SUZUKI 18213-64D11 SUZUKI 18213-64F00 SUZUKI 18213-65B00 SUZUKI 18213-65D10 SUZUKI 18213-65D30 SUZUKI 18213-65D31 SUZUKI 18213-65D32 SUZUKI 18213-65D50 SUZUKI 18213-65D51 SUZUKI 18213-65G00 SUZUKI 18213-67D00 SUZUKI 18213-67D30 SUZUKI 18213-70H00 SUZUKI 18213-70H01 SUZUKI 18213-70H02 SUZUKI 18213-83G00 SUZUKI 18213-83G01 SUZUKI 18213-83G50 SUZUKI 18213-83G51 SUZUKI 18213-85Z00 SUZUKI 18213-86G00 SUZUKI 18213-86G01 TOYOTA 89465 35570 TOYOTA 89465 52030 TOYOTA 89465 52190 TOYOTA 89465 60020 TOYOTA 89465 60220 TOYOTA 89465 97212 TOYOTA 89465-0E010 TOYOTA 8946500000000000 TOYOTA 89467 60010 VOLVO 30814907 VOLVO 30824301 VOLVO 8627202 VOLVO 9125546 VOLVO 9497468 VW 03C 906 262 VW 03D 906 265 VW 03D 906 265 A VW 030 906 262 C VW 030 906 262 F VW 036 906 262 D VW 036 906 262 F VW 036 906 262 L VW 06A 906 262 BS VW 06A 906 265 AQ VW 06B 906 265 A VW 06B 906 265 B VW 06B 906 265 E VW 06E 906 265 D VW 06E 906 265 E VW 6K0 906 262 A

www.bixen.ru

Установка лямбда зонда в ЗАО Москвы

Вам нужна установка лямбды? Приезжайте в GSAvto, и специалисты сервиса сделают все в лучшем виде.

Подключение лямбда-зонда: какие нюансы могут быть

Кислородные датчики можно разделить на 2 группы: неподогреваемые и подогреваемые. При этом важно знать, что неподогреваемый лямбда-зонд можно заменить на подогреваемый. А вот замена в обратную сторону невозможна.

При выходе этого элемента из строя перед Вами встает выбор: установка оригинального или подключение универсального лямбда-зонда. В первом случае придется выложить за датчик немалую сумму, а во втором важно правильно все подключить, ведь универсальные лямбды, как правило, отличаются от оригинальных количеством выводов. К тому же и цвета проводов зачастую не совпадают. Как быть в этом случае? Ответ прост — доверить все профессионалам GSAvto.

Установка универсального лямбда-зонда в автосервисе GSAvto

Обратившись к нам, Вы можете быть уверены, что установка универсальной лямбды, независимо от того, какой была оригинальная, будет выполнена качественно, и это никоим образом не повлияет на работоспособность автомобиля. Монтаж универсального датчика от GSAvto — это:

• Тщательный прозвон всех цепей и правильный выбор схемы подключения и мест включения новых контактов в электрическую цепь авто (мы не допускаем таких распространённых ошибок, как подключение напрямую к катушке, в цепи которой может быть понижающее сопротивление и пр.) .
• Изменение конфигурации посадочного места (если в этом есть необходимость) и установка новых разъемов.
• Возможность монтажа циркониевых и титановых кислородных датчиков.

Установка лямбда-зонда: гарантия качества выполнения работ автосервисом GSAvto

Наша СТО специализируется именно на системе выпуска отработавших газов. Специалисты автосервиса знают все нюансы работы с ней. И вы можете быть уверены в качестве предоставляемых услуг. После подключения лямбда-зонда мы обязательно проводим тестирование датчика в различных режимах, а также анализируем работу зависящих от него элементов и систем. Сервис GSAvto готов предложить Вам широкий ассортимент лямбд от проверенных производителей с гарантией. Также мы готовы установить и приобретённые Вами самостоятельно датчики (если они будут подходить для конкретного автомобиля). Доверьте установку датчика кислорода профессионалам — приезжайте в автосервис GSAvto по адресу: г. Москва, ул. Кубинка, 3/10с3, (ЗАО, районы Кунцево и Можайский, м. Молодежная, м. Кунцевская) и наши специалисты произведут оперативное подключение универсального лямбда зонда по доступным ценам, после чего двигатель Вашего автомобиля будет работать «как часы»!

gsavto.ru

Лямбда зонд Bosch — четырехпроводной, универсальный

Объем поставки универсального лямбда-зонда Bosch:
– 1 универсальный лямбда-зонд Bosch
– 1 черный разъем (большой)
– 1 черный колпачок разъема (маленький)
– 4 серых кабельных соединителя
– 8 желтых кабельных уплотнений
– 2 хомута для стягивания

Порядок установки:

Этап 1
Демонтируйте лямбда-зонд из выпускной системы Вашего автомобиля. Проследите при этом за креплениями кабеля. Они будут использоваться позже.

Этап 2
Измерьте длину кабеля снятого лямбда-зонда от основания до конца разъема . Если на кабеле разьемы не совпадают , то перейдите к этапу 3.
Если разьемы совпадают и если
а) кабель короче 75 см, перейдите к этапу 4
б) кабель длиннее 75 см, перейдите к этапу 5

Этап 3 | Кабель с креплениями
Разрежьте кабель снятого зонда минимум 13 см и максимум 60 см за выходом кабеля. Все крепления кабе- ля должны остаться на оригинальном кабеле.
Положите универсальный лямбда- зонд Bosch рядом со снятым зондом. Укоротите кабель универсального лямбда-зонда Bosch на длину снятого зонда.
Теперь перейдите к этапу 6.

Этап 4 | Кабель короче 75 см
Разрежьте кабель снятого зонда при- мерно 10 см перед соединительным разъемом .
Положите универсальный лямбда- зонд Bosch рядом со снятым зондом. Укоротите кабель универсального лямбда-зонда Bosch на длину снятого зонда.
Теперь перейдите к этапу 6.

Этап 5 | Кабель длиннее 75 см
Положите универсальный лямбда- зонд Bosch рядом со снятым зондом. Разрежьте кабель снятого зонда так, чтобы он был точно такой же длины, как и кабель универсального лямбда- зонда Bosch . Снимите хомут с кабелей универсального лямбда- зонда Bosch.
Теперь перейдите к этапу 6.

Этап 6
Снимите со всех концов кабелей примерно 1 см (важно!) изоляции кабеля . Внимание: не повредите жилы.

Этап 7
С помощью таблицы соотнесите цвета кабелей снятого лямбда-зонда (столбцы A) с цветами кабелей универсального лямбда-зонда Bosch (столбец B).
Важно: необходимо точно соотнести цвета кабелей (опасность повреж- дения!).
Затем наденьте большой корпус разъема на кабели универсального лямбда-зонда Bosch и маленький колпачок разъема на кабели снятого лямбда-зонда .

Этап 8
Наденьте желтые кабельные уплотнения на каждый конец кабеля так, чтобы узкие концы уплотнений смотрели в направлении из корпуса разъема .

Этап 9 Вставьте концы кабелей со снятой изоляцией универсального лямбда- зонда Bosch в серые кабельные соединители. Затем свинтите средние части кабельного соединителя друг с другом . Проконтролируйте прочность крепления проводов в кабельном соединителе.

Этап 10 Выполните соединения со жгутом проводов автомобиля . Проконтролируйте еще раз правильность соотношения кабелей в соответствии с этапом 7.
Внимание: кабели не должны быть запутаны! Втяните кабельные соеди- нения в корпус разъема. Проведите проверку натяжением.

Этап 11
Вставьте кабельные соединители в корпус разъема. Затем прижмите колпачок разъема к корпусу разъема так, чтобы была слышна его фиксация .

Этап 12
Установите универсальный лямбда- зонд Bosch в автомобиль .
Закрепите кабель таким образом, чтобы он был защищен от перегрева и от трения. Используйте крепления кабеля снятого зонда. При необходимости используйте хомуты для стягивания проводов.

Инструменты, которые Вам пона- добятся
– Съемник лямбда-зондов или вильчатый гаечный ключ на 22 мм
– Бокорезы
– Клещи для снятия изоляции
– Рулетка

Список автомобилей и каталожных номеров лямда-зондов, аналогичных по параметрам лямбда зонду bosch

BMW 11 76 1 714 772 BMW 11 78 1 247 235 BMW 11 78 1 247 475 BMW 11 78 1 468 620 BMW 11 78 1 468 621 BMW 11 78 1 468 630 BMW 11 78 1 702 931 BMW 11 78 1 702 951 BMW 11 78 1 704 259 BMW 11 78 1 714 772 BMW 11 78 1 716 114 BMW 11 78 1 720 019 BMW 11 78 1 720 536 BMW 11 78 1 720 672 BMW 11 78 1 720 860 BMW 11 78 1 726 321 BMW 11 78 1 727 451 BMW 11 78 1 730 005 BMW 11 78 1 730 007 BMW 11 78 1 733 628 BMW 11 78 1 734 345 BMW 11 78 1 734 390 BMW 11 78 1 734 393 BMW 11 78 1 734 796 BMW 11 78 1 735 345 BMW 11 78 1 735 499 BMW 11 78 1 735 500 BMW 11 78 1 735 710 BMW 11 78 1 738 331 BMW 11 78 1 739 642 BMW 11 78 1 741 317 BMW 11 78 1 742 023 BMW 11 78 1 747 005 BMW 11 78 1 747 579 CITROEN/PEUGEOT E 144 008 MAZDA JE08-18-861B MERCEDES-BENZ 000 540 24 17 MERCEDES-BENZ 000 540 26 17 MERCEDES-BENZ 000 540 27 17 MERCEDES-BENZ 000 540 29 17 MERCEDES-BENZ 000 540 38 17 MERCEDES-BENZ 000 540 41 17 MERCEDES-BENZ 000 540 45 17 MERCEDES-BENZ 000 540 49 17 MERCEDES-BENZ 000 540 50 17 MERCEDES-BENZ 000 540 51 17 MERCEDES-BENZ 000 540 55 17 MERCEDES-BENZ 000 540 56 17 MERCEDES-BENZ 000 540 59 17 MERCEDES-BENZ 000 540 73 17 MERCEDES-BENZ 000 540 82 17 MERCEDES-BENZ 000 540 83 17 MERCEDES-BENZ 000 540 86 17 MERCEDES-BENZ 001 540 01 17 MERCEDES-BENZ 001 540 13 17 VOLVO 1271576 VW 021 906 265 A VW 021 906 265 B VW 021 906 265 N VW 030 906 265 AP VW 030 906 265 R VW 037 906 265 S

www.bixen.ru

Лямбда-зонды — Denso

В чем отличие DENSO

Являясь одним из ведущих мировых разработчиков и производителей оригинальных запасных частей и систем для автомобилей, компания DENSO разбирается в технологии датчиков кислорода лучше, чем кто-либо другой. Начиная с 1977 года, когда были выпущены первые датчики кислорода, уже несколько сотен миллионов датчиков DENSO выполняют свою работу, измеряя содержание кислорода в выбросах двигателей автомобилей, что делает DENSO одним из ведущих производителей датчиков кислорода в мире. Передовые разработки, стандарт оригинального качества и превосходные эксплуатационные характеристики теперь доступны клиентам вторичного рынка в рамках нашей программы.

Особенности и преимущества

• Низкие выбросы

• Сниженное потребление топлива

• Оптимальные рабочие характеристики двигателя

• Оригинальное качество и высокая надежность

• Широкое покрытие и уникальные применения для европейского и азиатского автопарков





Варианты исполнения корпуса

Датчики кислорода DENSO выпускаются в двух вариантах исполнения корпуса оригинального качества, причем корпус готов к установке и не требует для монтажа дополнительных элементов, таких как фланцевые адаптеры!

• Резьбового типа

• Фланцевого типа — включая прокладку OE качества

Установка датчика

Компания DENSO предлагает два варианта датчиков, из которых вы можете выбрать нужный для конкретного случая:

• С уже имеющимся разъемом, готовый к установке

• Универсальный, т.е. без разъема, позволяющий использовать разъем старого датчика

Типы

Компания DENSO выпускает датчики кислорода для широкого спектра применения. Мы предлагаем все передовые технологии, которые потребуются для точной замены датчиков оригинального качества у Ваших клиентов:

• Циркониево-оксидные датчики: цилиндрического и плоского типа
• Датчики соотношения воздух/топливо: цилиндрического и плоского типа
• Титановые датчики

С какой целью были разработаны датчики соотношения воздух/топливо?

Компания DENSO первой в мире разработала технологию датчиков соотношения воздух/топливо, предложив датчик с линейным сигналом, который помогает автомобилям соответствовать строгим стандартам уровня токсичности выбросов, начиная с EURO 3. В новой системе вместо обычного датчика кислорода используется датчик контроля соотношения топлива и воздуха в смеси.

www.denso-am.ru

Как сделать обманку лямбда зонда своими руками

Дата публикации: 16 января 2017.
Категория: Автотехника.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

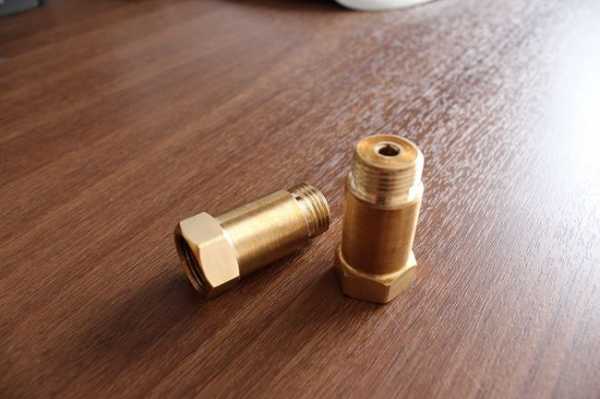

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

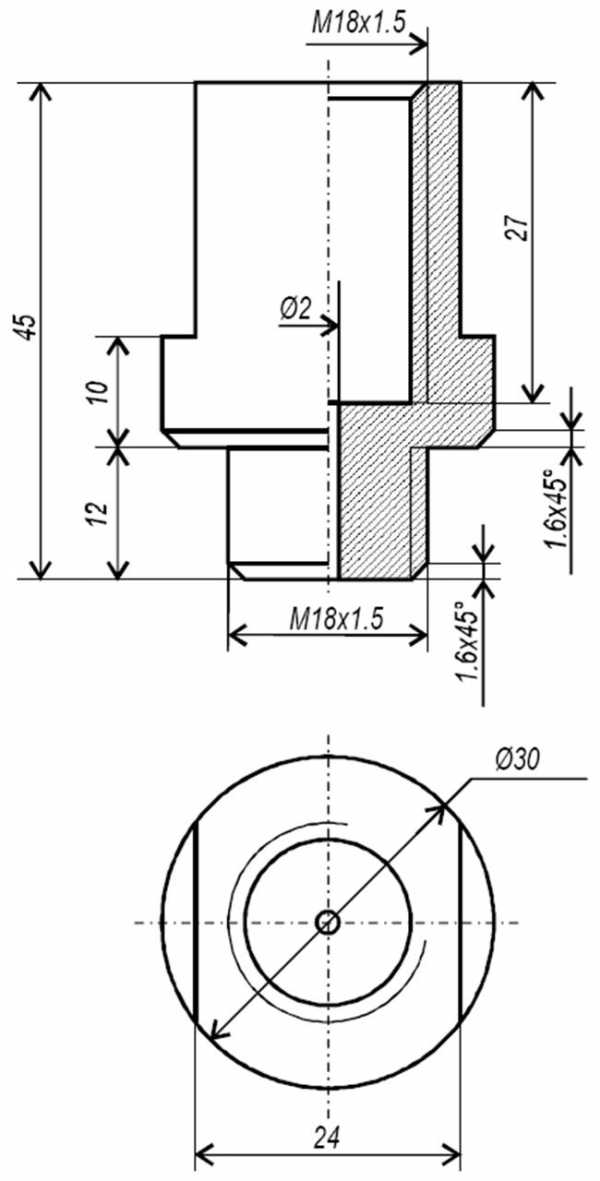

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

• заготовку;
• отвертку;
• набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

• паяльник с мелким жалом и припой;
• канифоль;
• неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
• нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

• Отключите минусовую клемму АКБ.
• «Препарируйте» провод, который идет от самого ДК к разъему.
• Разрежьте синий провод и подсоедините его обратно через резистор.
• Впаяйте неполярный конденсатор меду белым и синим проводами.
• Заизолируйте соединения.

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

avto-moto-shtuchki.ru

Широкополосный лямбда-зонд или универсальный лямбда-зонд (LSU)

Широкополосный лямбда-зонд представляет собой новое поколение зондов, многократно используемых в качестве предкатализаторных и имеющих очень широкий диапазон измерений. Это позволяет оптимально использовать их для двигателей, работающих на бедных смесях, газе и дизельном топливе. Значение лямбда выдается не в виде скачкообразно растущей кривой напряжения, как у циркониевого зонда, а в виде почти линейной кривой роста силы тока. Благодаря этому теоретически возможно измерение значения лямбда в большом диапазоне измерений (более широкий диапазон) от Л = 0,7 до Л = бесконечности. Надежно анализируемые сигналы получают при значениях лямбда до 3,4. Значение А определяется не по изменению напряжения, а по изменению силы тока. Рабочая температура в регулируемом диапазоне составляет 750°С. Из-за очень низкого сопротивления нагревательного элемента рабочая температура зонда достигается через 15 секунд. Принципиальная схема LSU-зонда изображена на рисунке.

Рис. LSU-зонд:
1. Электролизный «насос» (ZrO2)
2. Платиновые электроды опорной ячейки
3. Нагревательный элемент
4. Эталонный зазор
5. Керамика из ZrO2
6. Измерительный зазор (диффузионный зазор, 10-50 мкм)
7. Опорная ячейка (измерительная ячейка, ZrOJ
8. Плат иновые электроды опорной ячейки
9, 10. Платиновые электроды электролизного «насоса»

В отличие от зонда с релейной характеристикой напряжение на электродах поддерживается постоянным. Это реализуется с помощью так называемого электролизного «насоса», подающего на электрод со стороны ОГ столько кислорода, чтобы напряжение между электродами всегда составляло 450 мВ. Это соответствует значению Л = 1 в измерительном зазоре. Потребляемый «насосом» ток пересчитывается электронным блоком управления двигателем в значение лямбда. Зонд можно заменять только в комплекте с кабелем и разъемом, так как все компоненты согласованы между собой. Разъемы нужно обязательно защищать от загрязнения, так как через них наружный воздух как эталонный газ подается внутрь датчика. Существуют 6-контактные (Bosch) и 5-контактные (NTK) варианты.

Функция зонда

Рис. Характеристика сигнала LSU-зонда

Протекание сигнала у широкополосного зонда изображено на рисунке В результате подачи напряжения на платиновые электроды электролизного «насоса» кислород перекачивается из ОГ или в ОГ через диффузионный барьер диффузионного зазора. Электроника регулирует напряжение таким образом, что состав смеси в диффузионном зазоре составляет Л = 1 (450 мВ). Протекающий через электроды электролизного «насоса» ток прямо пропорционален концентрации кислорода в ОГ.

При обеднении топливовоздушной смеси содержание кислорода в ОГ повышается, и электролизный «насос» должен откачивать кислород наружу. Соотношение кислорода к наружному воздуху изменяется при постоянной мощности насоса, и напряжение между электродами падает. Чтобы достичь напряжения в 450 мВ между электродами, нужно уменьшить концентрацию кислорода на стороне выпуска. Мощность «насоса» изменяется, и блок управления двигателем пересчитывает потребляемый «насосом» ток в значение лямбда. Состав смеси соответствующим образом изменяется.

При обогащении топливовоздушной смеси содержание кислорода в ОГ снижается, и электролизный «насос» закачивает меньше кислорода в область измерения. Направление тока меняется на обратное, и кислород выкачивается в измерительный зазор из ОГ и из реакции превращения СO2 и Н2O. Напряжение между электродами повышается. Электролизный «насос» должен изменить свою производительность, чтобы содержание кислорода в измерительной камере выросло, и напряжение между электродами снова составило 450 мВ. В таблице показаны значения напряжения зонда с соответствующим значением Л у различных типов топлива. Эти значения могут слегка различаться у отдельных автопроизводителей.

Таблица. Значения напряжения и параметры смеси LSU-зонда

ustroistvo-avtomobilya.ru
