Простой FM передатчик. Слушай свою музыку по радио


Доброго времени суток, Самоделкины!
Решили сегодня заморочиться со следующим вопросом - магнитола древняя в кухне есть. В силу того, что в зале на компьютере играет почти круглосуточно онлайн радио (чиллаут или джаз с классикой) захотелось продублировать эту же музыку на кухне. Прокладывать провод - по относительно недавнему ремонту, да и использовать тяжелую технику в виде перфоратора как-то было ну совсем облом.

Вот и родилась идея сделать FM передатчик и выдать через него сигнал на радиоприемник в кухне.
Да, будет моно. При размерах магнитолы - стерео там и не слышно =)


На этот раз крафт будет уже из новых компонентов. Заморочки начались сразу. Убил полдня на сортировку запасов резисторов и конденсаторов, выяснилось что половина нужных номиналов в SMD, половина - обычные ногастые. Придется делать сборную солянку. Провод для катушки 0,3мм нашелся сразу. Из транзисторов - тоже, сначала думал SMD BC847 ставить - в итоге остановился на советской классике КТ3102.

Если пользовать такую монтажную плату, как у меня - ноги на деталях не обрезайте сразу - из них делаются шины плюса и минуса, а также нечто вроде дорожек.

По поводу определения диаметра проволоки обычной линейкой, без микрометра и штангенциркуля. Действуем так же, как и в задачке - определить вес монеты, если погрешность весов выше ее веса. А именно - мотаем пару десятков витков вплотную в один ряд на стержень - и меряем линейкой. Ширину намотки делим на количество витков и получаем диаметр проволоки.

Материалы и компоненты

1. Проволока 0.3-0.5мм - десять см
2. Транзисторы КТ3102 или аналоги - 2шт
3. 10pF - 2шт
4. 100nF - 1шт
5. 1000pF -1шт
6. 0,1mF -1шт
7. 50pF - 1шт
8. Подстроечный резистор - от 10КОм до 100КОм
9. 47 КОм -1шт
10. 470 Ом - 1шт
11. 150 КОм - 1шт
12. 330 Ом -1шт

Батарейка - аккумулятор - блок питания - на выбор от 3 до ...12+ вольт (зависит от транзистора). Я поставил АКБ от телефона 3.7В. С повышенным напряжением сегодня не стал играться. Оставлю на следующий раз, будем уменьшать габариты. Травану платку и заколбасим все на SMD.

Итак, погнали паять !
Расположение элементов заранее не планировал, поэтому позиционирование буду делать по ходу пьесы.


Набрал первые три элемента - подстроечник, транзистор и входной конденсатор.
Ноги загнул пока так.

Пообкусывал лишнее и пропаял подстроечный резистор, базу транзистора и конденсатор.

Собираю дальше. слева - прокинул минусовую перемычку, поставил еще один конденсатор.

Погнали с СМД баловаться =)

Тут мне стало ясно, что схемка выйдет ну просто микроскопическая. Да. зеленым на схеме зачеркиваю то, что уже установил. Иначе потом думай - что забыл или что поставил. Тем более мелкие SMD, и благо если у всех конденсаторов номинал одинаковый. Конденсаторы не маркируются никак - поди потом догадайся что впаял.

Пришло время мотать катушку.

Мотаю на стержень 4мм диаметром, провод 0,3. Лак перед намоткой снял с одной стороны и залудил.

Второй конец зачищал острым ножом после намотки. Его залуживаем тоже.

Нашел удобное место для катушки, ну и впаял оную.

Паяю 50 пикофарад на обратную сторону на тот случай, если не подойдет и придется подбирать из более мелких. Прямо на фото подписал вывод антенны.

Припаял антенну и провода входа, аккумулятор.

Итак, теперь запуск!
Заработало с первого раза. Попал в самый низ FM диапазона. Поигрался с катушкой, раздвинул ей виточки и настроился на свободную от радиостанций частоту 87МГц. Накрыло все комнаты и кухню. Решили с сыном проверить дальнобойность - метров 50 на улице бьет. Для увеличения радиуса покрытия можно поднять напряжение или поставить более мощный выходной транзистор, но такой цели не было. Да и зачем соседям музыку мою слушать. Так как у меня частный сектор - то при трансляции из дома покрытие практически только моего участочка небольшого. У соседа в доме уже не берет! Идеально получилось.

Для чего нужен подстроечник. Им мы будем регулировать уровень громкости входного сигнала, ибо я дал ему сигнал с Audigy PRO - а там - все добрые 500мВ. Проще говоря убрать искажения и ограничить входной сигнал.
Как подать аудиосигнал... Из ЛЮБОГО источника звука, куда вставляются наушники или разъема типа тюльпан. До 500мВ.
По потреблению. Очень даже экономная схемка. Всего-навсего 15мА тока при 3.7 вольтовой Li-Ion батарее от телефона. То есть 1500 мА батареи хватит на 100 часов или 4 дня непрерывной работы.
Скорее всего таким передатчиком теперь оснастим портативную аудиоколонку. Или вообще к ней USB разъем припаяем в виде источника питания и зарядника... пущай пока пару дней потрудится как домашняя радиостанция.

Остались очень довольны простотой схемки, да и я что-то давненько SMD не паял.
Всем удачи и хороших идей!

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Global Online Shopping for Dresses, Home & Garden, Electronics, Wedding Apparel

Looking for something?

We're sorry. The Web address you entered is not a functioning page on our site.

Go to LightInTheBox.com's Home Page.

Vous cherchez quelque chose?

Nous sommes désolés. L'adresse que vous avez entrée n'est pas une page fonctionnant sur notre site.

Allez sur la page d'Accueil de LightInTheBox.com.

¿Buscas Algo?

Lo sentimos. La dirección Web que ingresó no es una página funcional de nuestro sitio.

Vaya a la Página Principal de LightInTheBox.com.

Suchen Sie etwas?

Die von Ihnen eingegebene Webadresse funktioniert nicht auf unserer Seite.

Gehen Sie zur Homepage von LightInTheBox.com.

Cosa stai cercando?

Siamo spiacenti, l'indirizzo web inserito non corrisponde ad una pagina funzionante sul nostro sito.

Vai alla Homepage di LightInTheBox.

Procurando algo?

Lamentamos, o endereço Web que introduziu não é uma página do nosso website.

Ir para a Página Principal da LightInTheBox.com

Вы что-то ищите?

К сожалению, введенный Вами адрес не существует на нашем сайте.

Перейти на главную страницу LightInTheBox.com

Ergens naar op zoek?

Sorry, het webadres dat u hebt ingetypt is geen functionele pagina op onze website.

Ga naar de homepage van LightInTheBox

تبحث عن شيء ما؟?

آسفين جدا. عنوان الويب الذي أدخلته ليس من صفحة مشتغلة في موقعنا.

يرجى الدخول إلى الصفحة الرئيسية لـ LightInTheBox.com

מחפש משהו?

אנו מצטערים. כתובת האינטרנט שהזנת אינה עובדת באתר שלנו.

פנה לדף הבית של LightInTheBox.com.

Szukasz czegoś?

Przepraszamy. Adres strony, który wprowadziłeś jest błędny.

Przejdź do Strony Głównej LightInTheBox.com.

Etsitkö jotain?

Pahoittelemme. Kirjoittamanne nettiosoite ei kuulu sivustoomme.

Siirry LightInTheBox.com in kotisivulle.

Letar du efter något?

Vi är ledsna. Adressen du angivit leder inte till en fungerande sida.

Gå till LightInTheBox Startsida.

특별한 것을 찾고 계세요?

죄송합니다. 들어오신 웹주소는 저희사이트에서 더이상 존재하지 않습니다.

LightInTheBox.com의 홈페이지로 돌아가기.

何かを探していま?

申し訳ございません。ご入力頂いたページは当サイトに存在しません。

LightInTheBox.comのトップページに移動します。

Ser du etter noe?

Vi beklager. Web adressen du skrev inn er ikke en fungerende side på vår site.

Gå til LightInTheBox.com's Hjemmeside.

Leder du efter noget?

Vi bekager men web adressen du har tastet ind er ugyldig på vores site.

Gå til LightInTheBox´s hjemmeside.

Hledáte něco?

Omlouváme se, ale internetová adresa, kterou jste vložili, není funkční.

Přejděte na domoskou stránku LightInTheBox.com.

Bir şey mi arıyorsunuz?

Özür dileriz. Girmiş olduğunuz web adresi sitemiz üzerinde çalışan bir sayfa değildir.

LightInTheBox.com Ana Sayfa'sına Git.

www.lightinthebox.com

FM передатчик

Подробности
Родительская категория: Технологии
Категория: Гаджеты

FM передатчик или FM-трансмиттер служит для транслирования аудионесущей информации на определённой выбранной волне (ультракороткой волне УКВ или FM) на любой радиоприёмник на расстоянии в несколько метров. Его можно использовать, например, для прослушивания музыки на домашнем музыкальном центре или автомобильном радиоприёмнике со своего смартфона.

FM-передатчик доступен для различных смартфонов и планшетов на базе Android. Его функция — передача звуковой дорожки формата mp3 со смартфона, на магнитофон обычный, музыкальный центр или же автомобильный магнитофон (автомагнитолу). Впрочем, девайс должен работать по идее со всеми устройствами, которые имеют в своём функционале радио (принимать короткие радиоволны FM).

Как подключить FM передатчик

Как подключить FM передатчик к смартфону?

Такой девайс подключается к смартфону очень просто: вставляется в гнездо для наушников, затем выбирается пустая радиоволна без радиостанций и проставляется точь-в-точь та же волна с той же частотой на магнитофоне (или любом другом радиоустройстве). Теперь можно запускать на практически любом устройстве, поддерживающем радиоволны, музыку со своего смартфона, на нём же регулируя громкость, выбирать треки, переключаться с песни на песню, останавливать на паузу и т.п. В целом управление как в обычном плеере.

Цены на FM-трансмиттеры самые разные. Всё зависит от функционала, размеров и внешнего вида девайса. Купить можно даже в интернете. При выборе также следует учитывать какие форматы файлов для транслирования поддерживает выбранное устройство. В интернете такой ФМ-трансмиттер можно купить всего лишь за несколько долларов.

Фм-передатчик для различных гаджетов на Андроид и некоторых других операционных системах упростит вам жизнь и поднимет настроение, прослушивая любимую музыку с телефона на самых разных радиоустройствах.

podskazok.net

0-30w FM Transmitter_FM Передатчик и телевизионный передатчик и кодировщик IPTV Поставщик Китая

  • es.fmuser.org
  • it.fmuser.org
  • fr.fmuser.org
  • de.fmuser.org
af.fmuser.org -> Африкаанс
sq.fmuser.org -> Албанский
ar.fmuser.org -> Арабский
hy.fmuser.org -> Армянский
az.fmuser.org -> Азербайджанский
eu.fmuser.org -> Басков
be.fmuser.org -> Белорусский
bg.fmuser.org -> Болгарский
ca.fmuser.org -> Каталонский
zh-CN.fmuser.org -> Китайский (упрощенный)
zh-TW.fmuser.org -> Китайский (традиционный)
hr.fmuser.org -> Хорватский
cs.fmuser.org -> Чехия
da.fmuser.org -> Датский
nl.fmuser.org -> Голландский
et.fmuser.org -> Эстонский
tl.fmuser.org -> Филиппинский
fi.fmuser.org -> Финский
fr.fmuser.org -> Французский
gl.fmuser.org -> Галицкая
ka.fmuser.org -> Грузинский
de.fmuser.org -> Немецкий
el.fmuser.org -> Греческий
ht.fmuser.org -> Гаитянский креольский
iw.fmuser.org -> Иврит
hi.fmuser.org -> Хинди
hu.fmuser.org -> Венгерский
is.fmuser.org -> Исландский
id.fmuser.org -> Индонезийский
ga.fmuser.org -> Ирландский
it.fmuser.org -> Итальянский
ja.fmuser.org -> Японский
ko.fmuser.org -> Корейский
lv.fmuser.org -> Латышский
lt.fmuser.org -> Литовский
mk.fmuser.org -> Македонский
ms.fmuser.org -> Малайский
mt.fmuser.org -> Мальтийский
no.fmuser.org -> Норвежский
fa.fmuser.org -> Персидский
pl.fmuser.org -> Польский
pt.fmuser.org -> Португальский
ro.fmuser.org -> Румынский
ru.fmuser.org -> Русский
sr.fmuser.org -> Сербский
sk.fmuser.org -> Словацкий
sl.fmuser.org -> Словенский
es.fmuser.org -> Испанский
sw.fmuser.org -> Суахили
sv.fmuser.org -> Шведский
th.fmuser.org -> Тайский
tr.fmuser.org -> Турецкий
uk.fmuser.org -> Украинский
ur.fmuser.org -> Урду
vi.fmuser.org -> Вьетнамский
cy.fmuser.org -> Welsh
yi.fmuser.org -> Идиш

ru.fmuser.org

FM трансмиттер

В статье рассмотрена схема маломощного FM передатчика. У вас есть возможность сделать этот FM передатчик своими руками. При питании от источника 9 В радиус действия около 45 метров, а при 12 В, FM трансмиттер увеличит радиус действия до 60 метров. Следует отметить, что этот FM передатчик вряд ли получится использовать, как электронный жучок.

Но скорее всего, он будет полезен автолюбителям, еще не готовым заменить свою штатную аудиосистему, но имеющих современный мобильный телефон и желающих прослушивать свои любимые композиции с мобильного телефона через штатный FM приемник автомобиля. Или в качестве радио-няни.

Схема передатчика FM:

Пояснения по схеме FM передатчика:

Катушки L1 и L2 представляют собой 5 витков эмалированного провода сечением 0,08 мм2, намотанной на сердечнике диаметром около 4 мм. В качестве такого сердечника можно использовать подходящий стержень от шариковой ручки. После намотки аккуратно снимите получившуюся катушку со стержня и установите на плату, чтобы не погнуть витки.

Подстройка частоты выполняется конденсатором C5. Этот передатчик работает на нормальных частот вещания (88 - 108 MHz).

Допускается замена транзисторов VT1 и VT2 на аналогичные, например, на 2N3904.

Вы можете использовать резисторы мощностью 0,25 Вт, установив их вертикально, вместо резисторов 0,125 Вт.

Конденсатор С3 может быть взят 0,01 мкФ.

После изготовления FM передатчика своими руками, проверьте необходимость наличия антенны, возможно, она и не потребуется для работы.

Если вы желаете использовать рассмотренную схему передатчика FM в качестве радио-няни, то на место аудио-входа необходимо установить микрофон.

imolodec.com

FM-передатчик и телевизионный передатчик и кодировщик IPTV Поставщик Китая

В быстро меняющемся и высококонкурентном телевизионном рынке, операторы и провайдеры ТВ услуг должны предоставлять доступ к контенту на всех экранах, в любое время и в любом месте, в то же время снижая сложность и вождение эффективность на всех платформах. Потокового кодер FMUSER IPTV предназначен для удовлетворения растущего спроса на доставку видео в интернете и на мобильных устройствах.

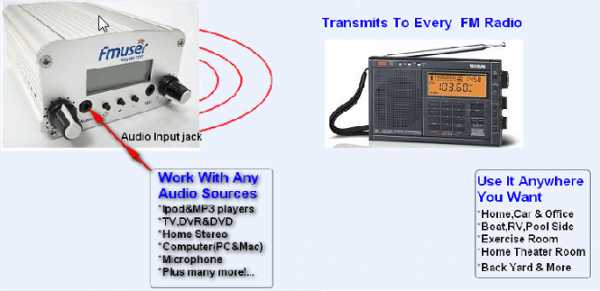

Передача любой аудио формат к любому стандартному фм receiver.Coverage от 100M к 100KM .Они широко использовать дома, квартиры, церковь, школа, клуб, кемпинг, на заднем дворе, тренажерный зал, житель села, конференции, туризма, спорта, супермаркет и одновременное перевод и т.д.

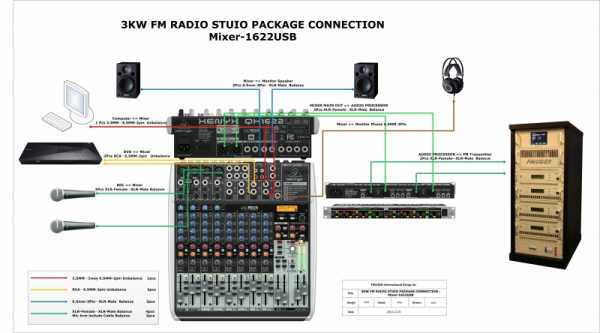

Она включает: FM-передатчик, антенна, коаксиальный кабель, микшер, микрофоны, аудиопроцессор, BOP покрывает, наушники, колонки, телефон переходник, DVD-плеер, микрофон стоит, On Air LED предупреждение и т.д. Мы помогли многим клиентам создать радиостанцию диапазон от 10km до 100km.

Мы обычно установить антенну и передатчик на вершине горы или башни. Но комната-студия всегда находится в городе. Оба из которых были по крайней мере в миле отсюда.

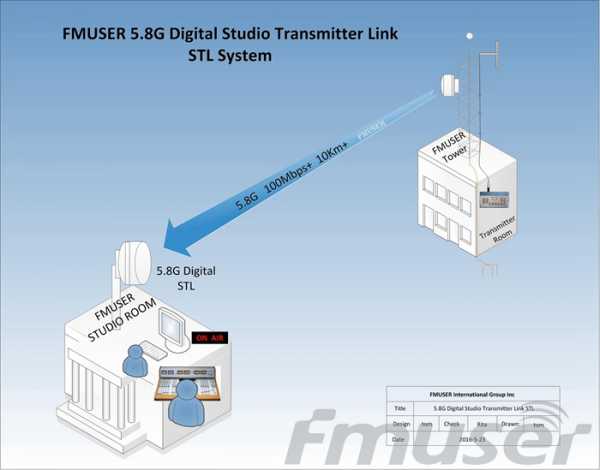

STL предназначен для передачи видео и аудио от студии к удаленно расположенным передатчика (обычно вершине горы).

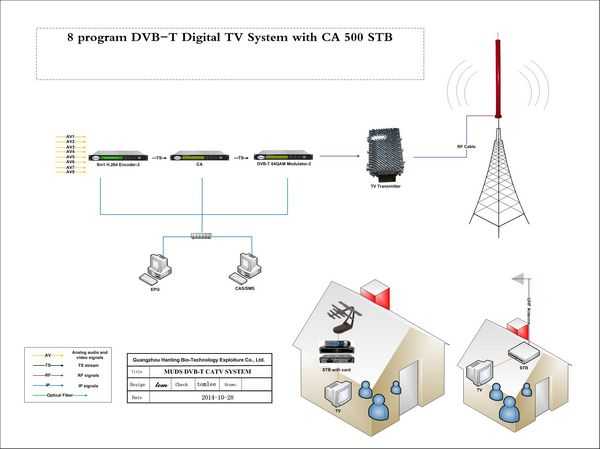

Как вы знаете, большинство стран повысило станции кабельного ТВ и аналогового ТВ станции к цифровой телевизионной станции. Вы тоже хотите построить станцию ​​цифрового ТВ, чтобы заработать деньги? У нас есть полный набор оборудования цифровой телевизионной станции и технологии, чтобы помочь вам создать проект, и вы можете зарабатывать деньги каждый месяц.

ru.fmuser.org

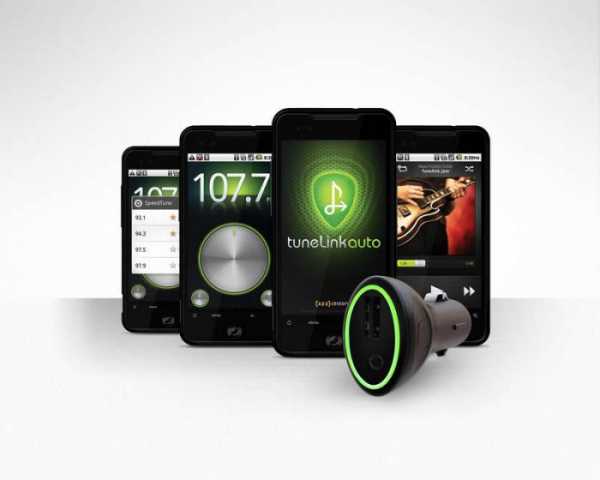

Невероятно комфортная функция: FM-трансмиттер для Android

Удобный FM-модулятор, предусмотренный в некоторых моделях мобильных устройств, позволяет передавать низкочастотный радиосигнал на приемник автомобиля и прослушивать мультимедиа-файлы с телефона. Независимый FM-трансмиттер для Android-устройств с легкостью восполнит недостаток функционала “зеленого робота”. Как подключить устройство и какой фирме-изготовителю отдать свое предпочтение? Именно об этом и будет рассказано в данной статье.

Ловись сигнал большой и маленький

Сегодня приобрести FM-трансмиттер для Android-аппарата проще простого. Но прежде чем купить подобный гаджет, необходимо убедится в компетентности устройства. Наряду с этим необходимо усматривать наибольшую выгоду в приобретении, то есть цена и многофункциональность девайса должны соответствовать оптимальному выбору. Следует отметить немаловажный факт, что в процессе покупательских изысканий не стоит особо “заморачиваться” на обязательном соответствии и принадлежности устройства к громкому имени известного бренда. Сосредоточьтесь на главном - функциональности приспособления. Ведь вы платите деньги не за благозвучное название, а за товар, который вам так необходим.

Итак, каким должен быть FM-трансмиттер для Android-телефона

  • Прежде всего внешний модулятор должен отвечать эффективной способности корректно принимать радиосигнал, быстро настраиваться, а качество передаваемого сигнала на стереосистему автомобиля должно быть максимально приближено к понятию "идеальный".
  • Само собой разумеется, наличие дополнительных разъемов и расширенный функционал гаджета можно только приветствовать.
  • Далеко не каждый модулятор имеет свойства трансформироваться и дистанционно управляться. Удобные конструктивные особенности и дополнительные элементы комфорта значительно повышают фактор востребованности.
  • Наконец, на животрепещущий вопрос "стоит ли приобретать FM-трансмиттер для Android китайского происхождения" можно ответить однозначным "безусловно". Так как сегодняшнее качество такой продукции от китайских “товарищей” вполне приемлемое.
  • Обратите внимание на многофункциональность устройства, на “всеядность” гаджета (наличие карт ридера) и способность плеера воспроизводить максимально возможное количество аудиоформатов.

Ориентируйтесь правильно и скажите "Нет" бракоделам!

Какой бы заманчивой ни была цена на многообещающий функционал гаджета, всегда следует учитывать результат визуального осмотра. Хиленький корпус, болтающийся на шарнире, и чудовищные зазоры, которые зияют повсеместно, должны вас критически настроить. Популярный FM-трансмиттер Ritmix может с достоинством претендовать на то, чтобы считаться наиболее универсальным, доступным и оптимально соответствующим адаптером. Корейский производитель позаботился практически обо всем. Качество и эксплуатационные параметры изготавливаемого компанией Ritmix модулятора на уровне более чем достаточном. Владельцам девайсов от компании Apple, можно однозначно порекомендовать продукцию таких брендов, как Harman/Kardon, Kensington и Belkin. Кстати, последний представитель из списка предлагает FM-трансмиттер для iPhone исключительно за приемлемую цену, что ни в коем образе не влияет на качество и функционал устройства. Безусловно, цена на брендовые аксессуары и специализированные устройства значительно превышает стоимость аналогов менее известных фирм.

В заключение

После приобретения соответствующего адаптера (FM-модулятора) вам останется лишь одно... Загрузить в свой телефон наиболее функциональное приложение для работы с трансмиттером. На сегодняшний момент вариантов, как это сделать, невероятное множество. Наслаждайтесь FM-комфортом!

fb.ru
