Тест воздушных фильтров за рулем – Тест восьми воздушных фильтров: «Дыши, мотор, дыши!»

Не засоряйте "волгу"! — журнал За рулем

ВОЗДУШНЫЕ ФИЛЬТРЫ ДЛЯ КАРБЮРАТОРНЫХ ГАЗОВ

Более того, можно не менее смело предположить, что солидная часть этих автомобилей, несмотря на наступление впрыска по всему фронту, будет еще долго «исповедовать» карбюратор. А поэтому разноцветные большие «бублики», призванные очищать воздух в моторах «волг», «газелей», а также примкнувших к ним «уазиков», еще нескоро уйдут в отставку. Интересно, все ли производители фильтров с этим согласны?

Нет, о дефиците речь не идет: решив провести экспертизу подобных фильтров, мы легко приобрели в московских магазинах десять нужных изделий. Точнее, даже одиннадцать — в ходе экспертизы обнаружилась подделка, которую срочно пришлось заменять оригиналом. Вопрос в другом: все ли производители уделяют должное внимание качеству изделий, которые не сегодня, так завтра все равно отойдут в прошлое?

ВСЕ РАВНО ПОМИРАТЬ?

На первый взгляд, все фильтры схожи, разве что «Полистон» выделяется необычным фильтрующим материалом: вместо привычной бумажной шторы в нем нетканое полипропиленовое волокно. Цены — тоже одного порядка. Похоже, и результаты будут примерно одинаковыми.

Действительно, недавняя экспертиза впрысковых фильтров ВАЗ (ЗР, 2002, № 11) показала, что проблема поиска нужного изделия сводилась всего лишь к выбору лучшего среди хорошего. А поскольку исторически сложилось так, что карбюраторный фильтр — явление более низкого порядка, нежели впрысковый, выбор может и не потребоваться: хватай тот, у которого цвет больше понравился — и все дела. А экспертиза призвана лишь зафиксировать этот факт — сейчас эксперты возьмут штангенциркуль, измерят высоту и...

...И объявят, что из одиннадцати изделий шесть можно откладывать в сторону! Их высота ниже положенной, что сразу низводит фильтр до уровня «бублика», болтающегося без цели под крышкой воздухоочистителя и пропускающего всю грязь мимо себя... Ничего себе, а ведь к настоящим-то испытаниям — на ресурс да на пропуск пыли — еще и не приступали!

После основных испытаний число неподсудных фильтров сократилось до... трех! С некоторой натяжкой простили одному из петербургских изделий недобор половинки миллиметра — так в наших записях появилась единственная оценка «удовлетворительно». А всем остальным — увы, тройку ставить не за что. Как говорится, «придете в следующий раз».

ПОЯСНЕНИЯ ЭКСПЕРТА

Одиннадцать образцов фильтрующих элементов (ФЭ) испытывали в лаборатории № 4 ИЦАИ НАМИ по методике, изложенной в ГОСТ 8002–74 «Двигатели внутреннего сгорания поршневые. Воздухоочистители. Методы стендовых безмоторных испытаний». Цель испытаний — определить соответствие ФЭ положениям РД 37.001.622–95 «Воздухоочистители двигателей внутреннего сгорания. Общие технические требования».

По результатам испытаний особо отметим неодинаковые значения высоты ФЭ с уплотнительными кольцами. По данным НАМИ, зазор между крышкой и корпусом воздухоочистителя в зоне установки ФЭ составляет 82 мм. Из испытанных образцов в эти требования с запасом уложились только четыре. Остальные коротышки годятся разве что для машин, давно снятых с производства — форкамерных GAZ 3102 или GAZ 31029/">GAZ 31029 ранних выпусков.

Что касается собственно ФЭ, то негодными оказались пять, что сократило общее количество изделий, безусловно пригодных к эксплуатации, до трех. Сопротивление воздухоочистителя с чистым ФЭ при номинальном расходе воздуха 270 мз/ч должно составлять не более 2,5 кПа (255 мм вод. ст.). При этом средний коэффициент пропуска пыли должен быть не более 1%, а продолжительность работы при расходе воздуха 216 мз/ч до достижения предельного сопротивления 500 мм вод. ст. при запыленности воздуха 0,4 г/мз — не менее 1,4 ч.

Наилучшие показатели получены при испытании ФЭ ЛААЗ, который как по коэффициенту пропуска пыли, так и по продолжительности работы в 3–4 раза превосходит требования РД 37.001.622–95. Наихудшие показ

www.zr.ru

Фильтр на одну треть — журнал За рулем

РЫНОК

/ЭКСПЕРТИЗА

ФИЛЬТР НА ОДНУ ТРЕТЬ

ПОЛУЧИТЬ БЫ СЕРТИФИКАТ, А ТАМ...

ТЕКСТ / АЛЕКСАНДР БУДКИН, АНАТОЛИЙ БОГОМОЛОВ, МАКСИМ САЧКОВ

Пройти сквозь тернии сертификации порой очень сложно. Но если удалось, позволительно ли расслабиться на серийной продукции? «Конечно, нет», — удивленно воскликнете вы. Увы, именно на такую мысль наводят результаты проверки воздушных фильтров.

В УЧЕНИИ

Какой фильтр сделать проще всего? «Обычный „жигулевский“, — скажете вы и... ошибетесь. Не обольщайтесь простотой конструкции, не уповайте на огромный опыт производства таких фильтров. Есть одна каверза: очень мала площадь поверхности относительно расхода воздуха. Иначе говоря, им приходится фильтровать воздух для двигателя слишком большого рабочего объема по отношению к своим размерам. Именно поэтому один из главных параметров — коэффициент пропускания пыли 1% — этим фильтрам обеспечить очень трудно. Даже небольшое послабление, скажем, до 1,5–2% достигается гораздо легче, но стандарт суров — вынь да положь 1%.

Для проверки используют стандартную кварцевую пыль, в которой присутствуют частицы разных размеров: 5, 10, 20 мкм. Оговаривается удельная поверхность пыли, определяющая мелкость ее помола, — 5600 см2/г и запыленность воздуха, при которой проводятся испытания, — 0,4 г/мз.

Оценивают несколько параметров. После проверки геометрии и анализа конструкции изделие ставят на стенд, где проверяют, как оно работает.

Требования к фильтру вполне очевидны: создавать минимальное сопротивление потоку воздуха, почти не пропускать пыли и выдерживать определенный срок службы. Эти свойства и проверяют. При номинальном расходе воздуха оценивают сопротивление воздухоочистителя с чистым элементом — потери давления (разрежение) не должны превышать 2,5кПа или 255мм вод. ст. Затем смотрят, сколько пыли прошло мимо фильтра. Для этого за ним в потоке ставят так называемый абсолютный фильтр из ткани Петрянова — той, что используется в респираторах и противогазах. По количеству пыли, задержанной на этом последнем рубеже, и рассчитывают коэффициент пропускания пыли. Для получения сертификата изделия должны показать тот самый зловредный 1%. «На десерт» проверяют, на сколько хватает фильтра: через сколько часов работы его сопротивление достигнет предельно допустимого — 50кПа (500мм вод. ст.). Испытуемые должны продержаться не менее 1,4 часа (при указанной выше запыленности). Вот, пожалуй, и вся теория.

Разговоры о качестве очистки и прочих полезных свойствах фильтров стоит заводить только после того, как изделие будет признано условно работоспособным. Очевидно, если фильтр развалился на части еще по пути к прилавку, а между фильтрующей шторой и торцевым уплотнителем пролезает рука, ставить изделие на испытательный стенд (про двигатель даже не говорим) нет смысла. Именно поэтому попавшийся нам «шедевр» (см. одно из фото) проверять не стали.

И еще. Хотя это уже не очевидно, не каждый нормальный фильтр будет исправно трудиться на произвольно взятом автомобиле. Дело в том, что действующий ОСТ 37.001.491–90 предписывает для фильтров высоту (59–63)±1,5 мм. Иначе говоря, все, что укладывается в диапазон 57,5–64,5 (разброс — более 10% высоты фильтра), считается нормой.

К счастью, все проверенные нами фильтры, кроме явно поддельного, о котором шла речь выше, имели размер больше номинальной высоты корпуса воздухоочистителя (60мм). Но проверка высоты реальных корпусов на разных автомобилях показала, что случаются и «зашкаливания» аж до 63мм. Выходит, встречаются машины, где фильтры высотой 62мм будут сидеть с зазором. В общем, владельцу машины неплохо убедиться, что высота корпуса на его автомобиле не больше 60–61мм (для этого можно закрыть в нем пирамидку, слепленную из пластилина, до ее обмятия).

В БОЮ

На войне, как на войне: производители конкурируют друг с другом, борясь за каждый рубль розничной цены. Ведь ни для кого не секрет, что большинство владельцев вазовских машин настроены на покупку подешевле. В общем, те же специалисты НАМИ, что п

www.zr.ru

Чистить или менять? — журнал За рулем

Чистка заключается в простой продувке сжатым воздухом. Для этого можно заехать на любое предприятие, где есть воздушный компрессор, договориться с водителем ЗиЛа или КамАЗа, на машинах которых есть компрессор с краном отбора воздуха, или просто использовать заранее надутое колесо.

У дизельных двигателей и бензиновых с впрыском топлива засорение воздушного фильтра вызывает снижение мощности и повышение расхода топлива. У карбюраторных двигателей при этом еще может происходить самопроизвольное повышение оборотов, вызванное включением вторичной камеры.

Бесконечно продувать воздушный фильтр не получится, поскольку вследствие эффекта «цементации» производительность фильтра неуклонно снижается. Чем грязнее фильтр, тем более чистый воздух будет поступать в двигатель. Но и тем ниже будет мощность, естественно, с сопутствующим повышением расхода топлива. Езда без воздушного фильтра приводит к «проваливанию» впускных клапанов и износу цилиндро-поршневой группы. Однако вполне допустимо проехать без фильтра несколько сотен метров, особенно в дождь или морось.

Можно отмыть воздушный фильтр от пыли, используя различные жидкости (бензин, керосин, воду и т.д.). Но выполнять свои функции после этого он будет хуже, поскольку все поры станут чуть большего размера. После продувки сжатым воздухом, без использования жидкостей, размеры пор в фильтрующем элементе не увеличиваются. Именно поэтому для чистки воздушного фильтра используется только сжатый воздух.

Также спрашивают: как часто надо менять топливный фильтр?

Рекомендуется проделывать эту операцию не реже раза в год, а то и чаще. Но, как показывает практика, вывести из строя топливный фильтр можно всего одной «удачной» заправкой уже на следующий день.

А кроме того, на многих авто после 2000 г.в. топливных фильтров тонкой очистки в отдельном корпусе нет. Стоит в баке приемная сеточка и все. Видимо, это считается достаточным. Правда, сеточка там хитрая, с очень маленькими ячейками. Но такого же типа сеточки стоят и на наших машинах 90-х годов. Поэтому топливный фильтр надо менять только после того, как вы почувствуете, что машина хуже стала ехать под нагрузкой. И в первую очередь надо проверить приемную сеточку в топливном баке.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

www.zr.ru

Тонкость отсева — Авторевю

Что изменилось за это время? На первый взгляд - ничего, но…

«Современные двигатели становятся все более требовательными к качеству фильтрации топлива, масла и воздуха. Стали заметно меньше зазоры между вкладышами и шейками коленвала, для которых теперь опасны более мелкие пылинки. На дизельных двигателях стоит одной частичке абразива процарапать седло форсунки - и пиши пропало».

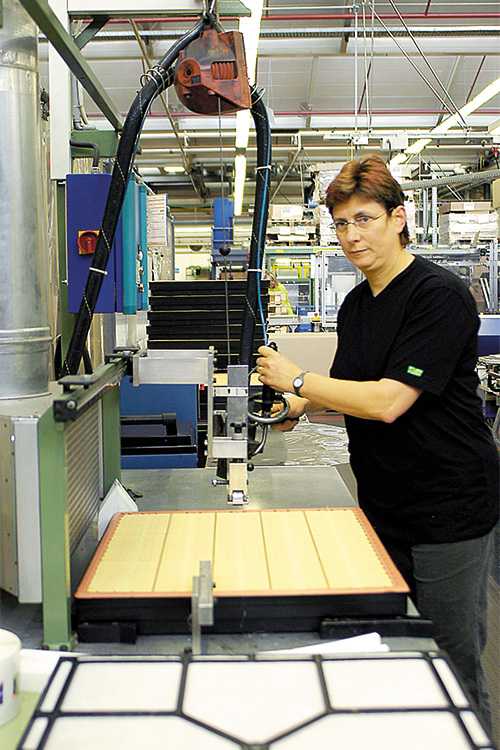

До 1962 года в цехах головного завода в Марклькофене была макаронная фабрика. Сборка фильтров производится автоматически, но большинство вспомогательных операций — вручную (на фото — нанесение на воздушный фильтр усиливающей полимерной решетки, защищающей от продавливания)

Так говорили нам манн-хуммельские инженеры в 1999 году. А теперь... Повторяют слово в слово!

Внешне что топливные, что воздушные или салонные фильтры - те же, а в принципе работы масляных фильтров Spin-On в металлическом корпусе ничего кардинально не изменилось с момента их изобретения в 1923 году. А вот фильтровальные материалы - другие.

Специальную фильтровальную бумагу до сих пор в мире производят считанные фирмы - это итальянская компания Ahlstrom, американская Hollingsworth или немецкая Neenah Gessner. Есть, правда, несколько фабрик в Китае, но немцы отзываются о бумаге оттуда коротко и емко: «Макулатура».

В «чистой комнате», где собирают и упаковывают фильтры с наивысшей степенью фильтрации, стены — из металлических листов со специальным антистатическим порошковым напылением, повышенное на 40 миллибар давление отфильтрованного воздуха и рабочие в стерильной униформе

Интересно, что у одного и того же производителя цена бумаги может отличаться на порядок: от 2 до 20 евро за квад­ратный метр. Потому что качество разное - оно определяется составом смеси древесины разных пород, количеством слоев с разными характеристиками, типом добавляемых синтетических волокон, рецептурой смол пропитки, временем и температурой сушки... Соответственно, различными будут порог фильтрации, сопротивление потоку и грязеемкость фильтра.

Если еще лет пять-десять назад от лучших сортов бумаги для топливных фильтров требовался минимальный порог фильтрации в 2 мкм, то теперь многим моторам (например, дизелям Volvo и Mercedes) нужна защита от час­тиц в 1 мкм. Причем это не просто разница на микроскопический 1 микрон, а двукратное ужесточение требований! Чтобы достичь такой тонкости отсева, бумагу потребовалось усилить «нанослоем» из синтетических нитей толщиной 0,15 мкм, получаемых по технологии Meltblown (дословно - «раздув расплава» специального полимера).

Фильтрующие элементы из такой бумаги настолько чувствительны, что фильтры приходится собирать в специальных «стерильных» беспылевых комнатах, как при производстве микроэлектроники. А затем герметично упаковывать.

Лучшие салонные фильтры вместо пылинок размером 0,5 мкм теперь способны задерживать даже бактерии размером от 0,1 мкм - тоже благодаря «наносинтетике» ирландской компании Irema. А вот прежний максимальный порог фильтрации масляных фильтров в 7мкм ужесточен несильно, до 5 мкм - пока это вполне устраивает двигателистов, ведь у современных моторов минимальные зазоры между деталями остаются в диапазоне 0,02-0,03 мм. Проблема в другом: бензиновые моторы становятся все «горячее», повышается рабочая температура масла, и даже хорошая пропитка при постоянном «кипячении» при 120°С не в состоянии бесконечно спасать бумагу от деградации - она попросту может обуглиться. Поэтому масляные фильтры завтрашнего дня - тоже синтетические.

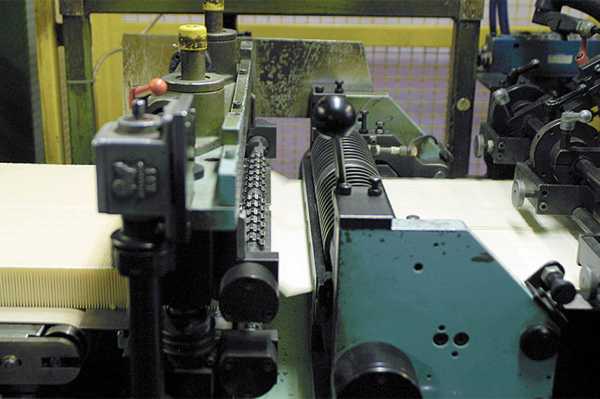

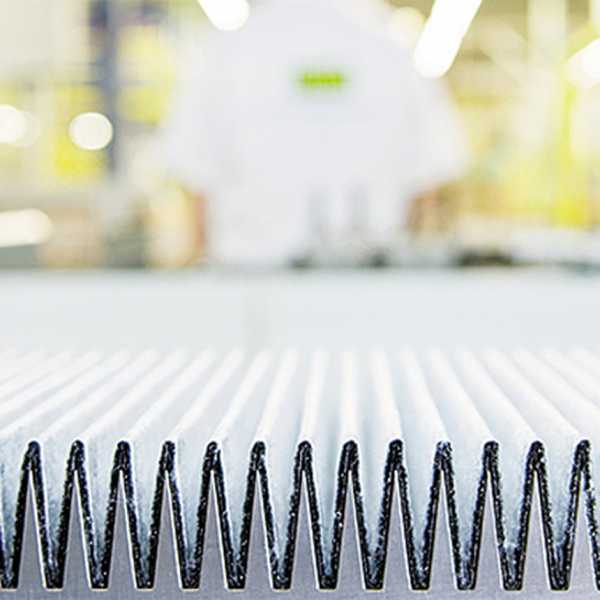

На гофрах воздушных фильтров выдавливаются выступающие «ребра»: при сгибе гармошкой важно, чтобы складки бумаги не касались друг друга. Попробуйте, к примеру, продуть одиночный лист салфетной бумаги, а затем — ее стопку

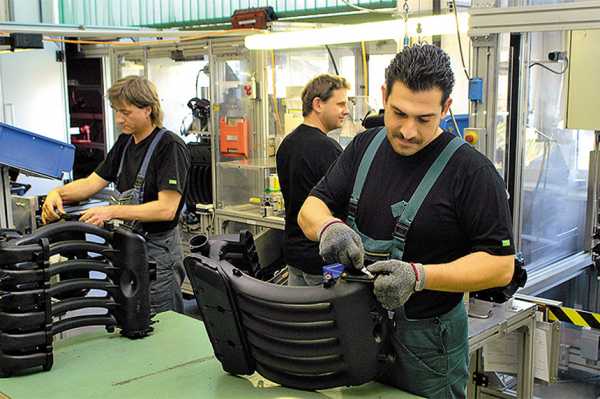

Помимо самих фильтров Mann+Hummel разрабатывает и делает на заводе в Людвигсбурге впускные коллекторы в сборе, готовые блоки воздушных и масляных фильтров — так удобнее автопроизводителям (в их числе Mercedes, Volvo, GM, Renault). К некоторым узлам есть вопросы: маслоотделители на бензиновых моторах Volvo склонны быстро забиваться, а из-за слабости системы вентиляции картера мотора Renault К4М при ресурсных испытаниях кроссовера Renault Duster ресивер системы впуска заливало маслом

Ресурс фильтра в значительной степени определяется площадью бумаги — у дорогих и дешевых масляных фильтров одного размера она может различаться вдвое. Шаг гофрирования, увы, неровен даже при автоматизированной сборке

В прошлом году фирма Mann+Hummel на головном заводе в баварском Марклькофене уже запустила в серию первые термостойкие фильтры с кассетами из «синтетики» производства компании BASF - для моторов Volkswagen 1.2 TSI и 1.4 TSI. А разработали их в соседней Швабии, в исследовательском центре Mann+Hummel в Людвигсбурге.

Заходя в аккуратненький, будто игрушечный особнячок конца позапрошлого столетия, меньше всего ожидаешь почувствовать запах разогретого машинного масла и увидеть множество лабораторных установок. Но именно здесь в 1941 году Адольф Манн и Эрих Хуммель обустроили выкупленное у штутгартской фирмы Mahle фильтровальное производство, назвав компанию Filterwerk Mann&Hummel GmbH.

Основные испытания - традиционные, им уже не одно десятилетие. Первым делом под характеристики будущих моторов подбираются прочность и структура фильтровальных материалов - их рвут, мнут, давят, исследуют под микроскопом и погружают в воду, наблюдая за пузырьками пропускаемого воздуха. «Правильный» фильтр, будь то жидкостный или воздушный, дабы не создавать лишнего сопротивления потоку и быстро не забиваться наглухо, обязан быть направленного типа: чем глубже слои, тем мельче поры. (Именно поэтому, кстати, продувать в целях очистки использованные воздушные и салонные фильтры бесполезно.) Если речь идет, скажем, об «ориентации» фильтровальной бумаги, то это достигается подбором целлюлозы из нескольких сортов древесины - с разной длиной, толщиной и ориентацией волокон.

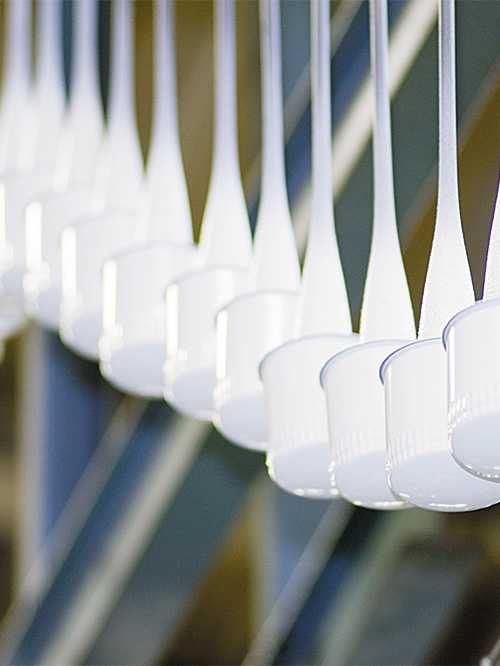

Стальные «стаканы» масляных фильтров покрываются антикоррозионным грунтом и обычной декоративной эмалью

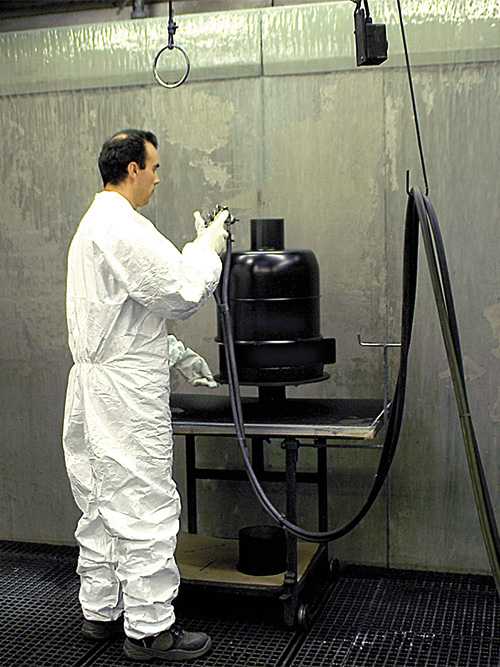

Требующие окраски металлические и пластиковые корпусные детали окрашиваются вручную — прямо в углу сборочного цеха, перед стеной воды, забирающей лишнюю краску

Бумагу пропитывают специальными полимерными композициями, чтобы она была огнеупорной и не боялась воды

Топливные и масляные фильтры проверяют на прочность при четырехкратно повышенном рабочем давлении (каждый должен выдерживать до 20 тысяч скачков давления при запуске мотора), а затем - на работоспособность при 40-градусном морозе. Удивило только, что в морозильных установках при этом охлаждают только сами фильтры, но топливо через них прокачивается комнатной температуры. А и без того «жидкое» масло Aral 0W-30 и вовсе разогрето до 80°С - говорят, таковы требования заказчиков-автопроизводителей. Очень «тепличные» требования! Ведь в реальной жизни на промерзших моторах именно холодное загустевшее масло нередко выдавливает уплотнения масляных фильтров, а топливные фильтры становятся самым «узким» местом при холодном пуске дизелей. Может, отсюда и проблемы у европейских моторов на нашем морозе?

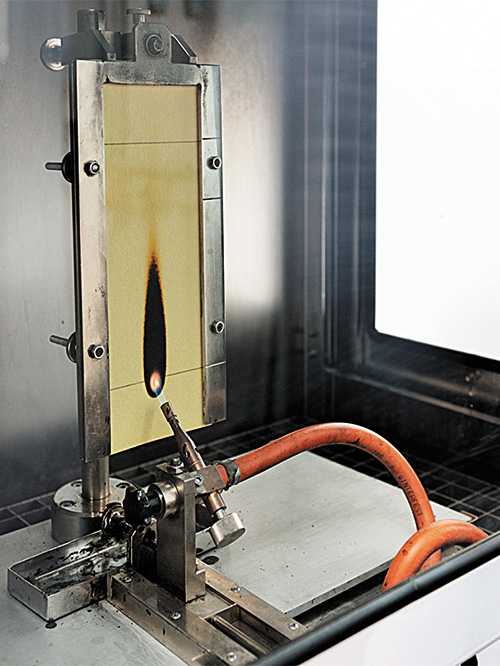

Воздушные фильтры испытывают по-другому: открытым пламенем (для защиты от огня и воды их пропитывают специальными полимерными композициями) и сажей, обдувая воздухом, прошедшим через коптящую горелку. Кстати, знайте: впитывая чадящий выхлоп старого КАМАЗа, ваш фильтр забивается в 10 раз быстрей!

А зачем лаборант несет коробку с субстанцией, напоминающей содержимое пылесоса? Степень фильтрации и грязеемкость фильтров оцениваются на установках, в которые загружается (или заливается, если перемешана с маслом) специальная взвесь, привезенная из карьера в Аризоне: она содержит весь спектр размеров частиц, которые необходимо улавливать фильтрам. Воздушные фильтры затем взвешиваются (фильтр считается забитым, когда его сопротивление потоку воздуха возрастает на 20 миллибар и он, в зависимости от размера, способен набрать до 250 граммов пыли). А во время теста масляных и салонных фильтров датчики считают количество загрязнений до и после фильтра: должно задерживаться не менее 30% частиц наименьшего размера, на которые рассчитан фильтр.

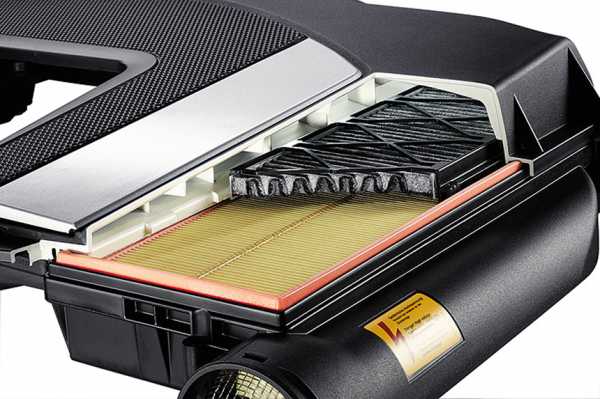

Похожий на салонный фильтр дополнительный угольный элемент в ресивере моторов Mercedes V6 и V8 (показан в разрезе) — «обратный» фильтр углеводородов, не допускающий попадания в атмосферу паров бензина, оставшихся во впускном тракте после остановки двигателя. За год таких испарений набирается всего около трех граммов, поэтому такой фильтр замены не требует

А изменилось ли за последние годы что-нибудь на главном заводе Mann+Hummel в местечке Марклькофен неподалеку от Мюнхена? Повысилась автоматизация! Все нехитрые технологические операции - те же, но вместо неутомимых, по большей части женских рук рутинную работу по сборке фильтров теперь в основном выполняют механизмы. Во времена нашего прошлого визита две тысячи человек за год успевали сделать 84 млн фильтров, а сейчас полторы тысячи рабочих делают до 170млн - то есть за один день работы завод может обеспечить АвтоВАЗ всеми фильтрами на год вперед!

Поэтому не беда, что на вторичный рынок сегодня идет не 80%, как прежде, а только половина продукции Mann+Hummel. В дефиците только та самая фольксвагеновская «синтетика» для масляной системы - пока ее поставляют только на конвейер и в дилерские сервисы. А практически для всех остальных машин на рынке запчастей манновские фильтры найти легко, и покупать их можно смело: по качеству они не уступают главным конкурентам от Mahle или Hengst, а от «оригинальных» отличаются только упаковкой. Ну и ценой, конечно.

Так выглядит полностью синтетический элемент оригинального масляного фильтра моторов Volkswagen 1.2 TSI и 1.4 TSI. Это — будущее!

Антибактериальная пропитка салонных фильтров рассчитана на один год службы. И не забывайте, что защищать от токсичных газов и запахов могут только фильтры с полноценным слоем активированного угля, а не его вкраплениями в бумагу. Кстати, внутри манновских фильтров — хорошо абсорбирующий уголь, полученный из кокосовой пальмы

autoreview.ru

Дыхательная гимнастика — обслуживаем воздушные фильтры — журнал За рулем

Порой, чтобы добраться до воздушного фильтра, требуются не только умелые руки, но и хороший инструмент. А от того, как и чем мыть и пропитывать многоразовый фильтр, зависит здоровье двигателя.

001_MOTO_0410_060

Чтобы добраться до воздушного фильтра, могут понадобиться не только умелые руки, но и хороший инструмент.

Чтобы добраться до воздушного фильтра, могут понадобиться не только умелые руки, но и хороший инструмент.

В цилиндрах двигателя сгорает рабочая смесь — воздух, смешанный с парами бензина. Если их массы относятся как 14,7:1, смесь называется стехиометрической (с правильным соотношением частей). Если бензина в ней больше «нормы», ее считают богатой, и наоборот, смесь, где бензина меньше, чем нужно для полной реакции с кислородом, назовут бедной. Но правильный состав рабочей смеси еще не гарантирует хорошей работы двигателя. Нужно обеспечивать ее постоянную подачу в достаточном количестве.

Вот пример из мира больших гонок: восьмицилиндровый двигатель Формулы 1 рабочим объемом 2,4 л на оборотах около 18000 об/мин потребляет 450 литров воздуха в секунду! Нетрудно подсчитать, что мотору современного супербайка на режиме максимальной мощности каждую секунду требуется около двухсот литров. Но хорошая подача воздуха нужна не только большим моторам. Чем меньше двигатель, тем сильнее чувствуются нежелательные потери. Именно поэтому и для маленьких 50-кубовых моторов, и для самых форсированных большеобъемных агрегатов крайне важно, чтобы состояние воздушного фильтра, впускного тракта, карбюратора или корпуса дросселя системы впрыска было максимально близко к идеалу.

002_MOTO_0410_061

Вынимайте фильтр аккуратно. Грязь со стыков так и норовит провалиться в двигатель. заранее удалить ее поможет пылесос.

Вынимайте фильтр аккуратно. Грязь со стыков так и норовит провалиться в двигатель. заранее удалить ее поможет пылесос.

Противогаз, респиратор, марлевая повязка — все это варианты воздушных фильтров для людей. С любым из них тяжело дышать. А если повязка слишком плотная, нехватка воздуха ощущается все сильнее, наступает кислородное голодание и силы вас покидают. То же происходит и с двигателем мотоцикла, ведь подача в него воздуха напрямую зависит от состояния воздушного фильтра. Поэтому не стоит забывать о важной обязанности любого мотоциклиста — следить за состоянием «легких» его подопечного.

Итак, фильтр очищает поступающий воздух, но и затрудняет его движение. Чем грязнее фильтр, тем меньше воздуха добирается до цилиндра. Вот несколько типичных проявлений такой неисправности:

• Мощность снижена, что наиболее заметно при ускорениях со средних оборотов.

• Из глушителя при резком открытии газа «на холостых» идет копоть.

• Вырос, в пределах 10%, расход топлива.

• Возможно (при очень сильном загрязнении) увеличится угар масла. Это связано с его подсосом (через уплотнения и систему вентиляции) из-за сильного разрежения во впускном тракте.

003_MOTO_0410_061
