Стопорные кольца как снять – Как снять стопорное кольцо: технология и инструмент: виды, приемы, характеристика

Как снять стопорное кольцо: технология и инструмент: виды, приемы, характеристика

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции. Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта. Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

Стопорные кольца делают из высококачественной пружинной стали, оно имеет узкий сквозной разрез и две площадки по его краям, которые называют ушками. В площадках проделаны отверстия, взяв за которые, разрез можно уменьшать или увеличивать. При этом изменяется длина окружности изделия. На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.  Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Виды стопорных колец

Существует два основных вида стопорных кольцевых соединений:

  • Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
  • Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.

Стопорные кольца различаются также по размеру, толщине, усилию деформации, металлу, из которых они изготовлены.


В технике иногда применяются стопорные кольца без отверстий и ушек. Они представляют собой просто неполный виток пружинной проволоки, размещенный в пазе вала или отверстия.

Такие конструкции применяются в малонагруженных узлах с небольшими осевыми нагрузками, таких, как приводы стартера или крепление стекла манометра.

Виды съемников стопорных колец

Для того, чтобы монтировать и демонтировать стопорные кольцевые крепления, инженеры разработали много моделей съемников разного типа. Всех их объединяют общие элементы конструкции:

  • рукоятки, соединенные шарниром;
  • служащие продолжением рукояток по другую сторону шарнира рабочие органы, или губки.

Конструктивно различаются два основных вида кольцесъемников:

  • Для внешних креплений. При сведении рукояток губки будут расходиться, растягивая деталь и увеличивая длину внутренней окружности.
  • Для внутренних креплений. При сведении рукояток губки будут сходиться, сжимая деталь и уменьшая его внешний диаметр.

Существуют и универсальные съемники, режим работы которых можно выбирать рычажком-селектором. Некоторые устройства оснащаются дополнительными функциями: винтовым ходом, фиксатором в растянутом или сжатом состоянии, редукторными рычажными механизмами и т.п.

Характеристики съемников стопорных колец

Для того, чтобы ориентироваться во всем многообразии моделей кольцесъемников, предлагаемых отечественными и зарубежными производителями, полезно знать основные параметры, характеризующие эти устройства. К ним относится:

  • Длина губок. Этот параметр определяет способность съемника работать с креплениями, находящимися в углублениях и других труднодоступных местах. Следует помнить, что с удлинением губок, согласно закону рычага, снижается усилие сжатия (при равном усилии на рукоятках)
  • Длина рукояток. Влияет на удобство применения и на максимальное усилие сжатия или разведения ушек.
  • Форма наконечников. Используются как прямые, так и загнутые под некоторым углом (от 0 до 90°). Прямые позволяют развивать большее усилие, загнутые удобнее при работе в углублениях.
  • Диаметр наконечников. Должен быть по возможности ближе к диаметру отверстий в ушках. Слишком толстый наконечник просто не пройдет в отверстие, а слишком тонкий может не выдержать нагрузки и сломаться. К тому же с тонких наконечников кольцо может соскользнуть.
  • Обратный отгиб наконечников. Используется на внешних съемниках, для разжимания ушек. Отгиб повышает надежность удержания кольца.

Эти характеристики съемников для стопорных колец важны для традиционных конструкций. На рынке предлагаются универсальные съемники. У них наконечники губок выполнены съемными, их можно оперативно снять и заменить на другую, более подходящую к данному случаю пару. Селектором переключаются режимы разжатие/сжатие, дополнительный шарнир позволяет менять угол наклона губок от 0 до 90°.

Некоторые модели снабжены ограничителем усилия. Это позволяет регулировать максимальное усилие разжатия или сжатия, не давая повредить тонкие кольца.

При использовании универсальных съемников следует быть внимательным при выборе наконечников. Допустимо использовать лишь те наконечники, которые произведены тем же изготовителем либо указаны им в качестве совместимых.

Категорически неприемлемо совместное использование наконечников из разных пар, отличающихся по длине, углу наклона или обратному изгибу. Это может привести к повреждению устройства. Другое неприятно последствие- крепежная деталь может сорваться с губок и отправиться в непредсказуемый полет. Поскольку металл при сжатии или разжатии запасает большое количество энергии, возможно повреждение оборудования мастерской или нанесение серьезные травмы людям.

При работе с кольцевыми креплениями и съемниками обязательно использование средств индивидуальной защиты — небьющихся рабочих очков (лицевого щитка) и защитных перчаток.

Снятие стопорных колец

Снятие стопорных разрезных шайб проводится двумя основными методами:

  • С частичной разборкой основного механизма. При этом узел, содержащий кольцо, демонтируется. Он фиксируется в тисках или другом зажимном приспособлении на рабочем столе, и снимать деталь можно в удобных условиях теплой и хорошо освещенной мастерской.
  • Без частичной разборки. Удел, подлежащий ремонту, не демонтируется, его разборка и замена деталей происходит в менее удобных условиях, зачатую на открытом воздухе.

И в том, и в другом случае снять стопорную деталь лучше с использованием специальных съемников, соответствующих типу и размеру стопорного крепления.

Если же их по каким- либо причинам нет под рукой, умельцы приспосабливают тот или иной универсальный инструмент или дорабатывают его, изготавливая съемник своими руками. Такой подход может быть оправдан, если требуется срочно снять одно или два кольца. При больших объемах работ съемники заводского производства демонстрируют свое превосходство по целому ряду признаков:

  • прочность;
  • надежность;
  • удобство и скорость работы;
  • безопасность.

Опытные мастера сформулировали ряд рекомендаций, как снять стопорную шайбу со ступичного подшипника передней подвески:

  1. Стойка снимается с автомобиля и зажимается в тиски.
  2. Молотком выбивается ступица.
  3. Легкими постукиваниями малого молотка по бортику внутреннего стопорного кольца ослабляется его контакт с пазом.
  4. Далее подходящим по типу и размеру кольцесъемником нужно снять кольцевое крепление. При отсутствии штатного инструмента некоторые умельцы ухитряются снять стопор двумя тонкими отвертками.
  5. После выпрессовки и замены подшипника нужно проверить его положение: передний торец должен быть на уровне дальней стенки паза для установки стопорной детали.
  6. Съемником сжимается кольцо и подносится к пазу. После совмещения по всему периметру рукоятки понемногу ослабляются, и деталь встает на место.

Рекомендации, как снять задний ступичный подшипник, и его стопорное кольцо, выглядят следующим образом:

  1. Снять колесо и тормозной барабан.
  2. Плоской отверткой осторожно поддеть и снять сальник.

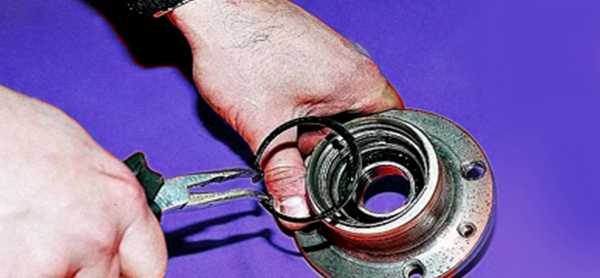

  3. Кольцо снять с внутреннего диаметра подходящим по размеру и типу съемником.
  4. Снять внутреннюю обойму подшипника.
  5. Выбить внешнюю обойму легкими постукиваниями по бородку и снять ее.

После смазки или замены подшипника собрать узел в обратном порядке.

Основные способы снятия стопорных колец

Механики выделяют три основных метода установки стопорных креплений:

  • Ручной. Самый распространенный в обиходе.
  • Механический. Для того, чтобы поставить внешнее кольцо, используется установочный конус, равный по диаметру валу и отцентрованный по нему. Специальным толкателем деталь двигается по конусу к месту установки, соскальзывая с конуса в паз.
  • Автоматический. При массовом производстве на автоматизированных линиях детали ставятся гидравлическими или пневматическими приводами.

Среди умельцев распространено множество способов, как снять стопорные кольца без инструмента, специально для этого предназначенного. В ход идут шила, гвозди, тонкие крестовые отвертки и другие подручные средства.

Чтобы снять стопорные кольца без съемника, можно модифицировать обычные острогубцы.

Их концы обтачивают под цилиндр, с диаметром, чуть меньше отверстия в ушках.

Модифицируют и пассатижи, в боковых поверхностях губок, у самого конца сверят отверстия, в которые вставляют отрезки закаленного прутка подходящего диаметра. Таким способом разрезную стопорную шайбу можно как снять, так и поставить обратно.

Часто возникает вопрос: как снять стопорные кольца без ушек? Для этого понадобится две отвертки. Одной следует разжимать стопор в его разрезе так, чтобы его диаметр немного увеличился, и оно частично вышло из паза. Второй отверткой нужно подхватить один из концов кольца и вытащить его на поверхность вала. Первой отверткой нужно подхватить этот конец, не давая ему соскользнуть обратно в паз. Второй отверткой нужно провести по пазу, чтобы вытащить из него оставшуюся часть стопорной шайбы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как снять стопорное кольцо?

Любой обладатель автотранспорта, вне зависимости от новизны его транспортного средства сталкивается с какими-либо эксплуатационными проблемами. Это могут быть как незначительные неприятности в виде пробитого колеса, так и более серьезные проблемы, например, необходимость замены подшипника ступицы. Исходя из степени своего опыта в обслуживании и ремонте, часть автовладельцев отвозит машину на станцию технического обслуживания, а кто-то решает провести ремонтные работы самостоятельно. И в этом случае, у не до конца подкованных водителей зачастую возникают различные проблемы и множество вопросов, например, о том, как снять стопорное кольцо. Специально для тех, кто так или иначе столкнулся с этой проблемой, мы подготовили поэтапный способ ее решения.

Что такое стопорное кольцо?

Перед выполнением всех операций, нужно вспомнить немного теории и понять, что же такое вообще представляет из себя стопорное кольцо? Так называется специальный элемент, надежно фиксирующий различные вращающиеся и двигающиеся детали, находящиеся как на валу, так и в отверстии. При этом, невзирая на название, изделие внешне имеет незамкнутый вид. Важно отметить, что одним из основных предназначений данного элемента считается качественное закрепление подшипников качения. Для этого кольца монтируют строго в проделанных под них пазах или канавках.

Производство стопорных колец подразумевает их выполнение из углеродсодержащей или же нержавеющей стали, а также из бериллиевой меди с нанесением специальных покрытий. Вес, размер и прочие параметры предписываются по имеющимся стандартам ГОСТ 13942-86 для отечественных изделий и DIN 741 для зарубежных, и регламентируют изготовление исходя из последующего узла установки. Кстати говоря, место установки имеет важную роль, поскольку существуют внутренние и наружные кольца, которые размещаются на валу или же в отверстии соответственно.

Снятие стопорных колец

Теперь, чтобы наглядно понять, как снять стопорное кольцо передней или задней ступицы, предлагаем ознакомиться со следующим мануалом, соблюдая который, Вы сможете самостоятельно выполнить данную процедуру. Итак, начинаем:

  1. Для начала производим демонтаж передней стойки подвески Вашего ТС. После этого, ее следует плотно зажать в тисках.
  2. Теперь, при помощи обычного строительного молотка, необходимо выбить ступицу.
  3. Далее, используя все от же молоток, из оставшейся в ступице детали требуется освободить стопорное кольцо.
  4. Задействовав специальный инструмент, который называется съемником стопорных колец, выполняется извлечение крепежного элемента из подшипника. Однако, если же такого приспособления не оказалось под рукой, можно применить стандартные отвертки с правильным подходящим диаметром.

Собственно, на этом этапе и заканчивается демонтаж, Используя съемник, провести его не так-то уж и сложно, а вот отверткой придется аккуратно поддевать кольцо, и с первого раза это может не получиться. Поэтому советуем не экономить и приобрести такой эффективный инструмент, а также заранее купить стопорные кольца для их обновления. В случае, когда нужно заменить подшипник, следующими шагами будут такие действия:

  1. Все снятые элементы обрабатываем специальными веществами от загрязнений и смазки.
  2. Наносим на них литол, при этом смазываем внутренние и наружные поверхности.
  3. Устанавливаем внутреннее стопорное кольцо, после чего размещаем в корпусе новый подшипник.
  4. В гнездо кулака монтируется наружное кольцо.
  5. Стойка собирается и ставится обратно.
  6. Выставляется развал-схождение.

Когда у Вас имеется необходимость в замене подшипника задней ступицы, то начальные манипуляции будут иметь некоторые различия. Таким образом, Вам придется снять само колесо, откуда будет демонтирован тормозной барабан и извлечен сальник. После чего, все операции выполняются аналогично описанным выше методам.

s-agroservis.ru

Как снять стопорное кольцо 🚩 Ремонт и сервис

Автор КакПросто!

Стопорное кольцо применяется для крепления различных элементов на валы и оси редуктора и двигателя автомобиля. Внутреннее используется для крепления на отверстии, наружное — для крепления на валу. Иногда в процессе ремонта автомобиля приходится разбирать детали, в которых есть такие кольца, в частности, при замене подшипников в ступицах колес.

Статьи по теме:

Вам понадобится

  • — съемник стопорных колец;
  • — съемник подшипников;
  • — тиски;
  • — молоток.

Инструкция

Снимите стойку передней подвески автомобиля. Установите деталь в тиски. С помощью молотка выбейте ступицу. Замените подшипник. Для этого освободите внутреннее стопорное кольцо, слегка ударяя молотком по оставшейся части подшипника в ступице. Снимите стопорное кольцо подшипника съемником стопорных колец. Он представляет собой ручной инструмент, похожий на пассатижи со съемными прямыми или загнутыми кончиками. Если у вас нет его под рукой, то для снятия стопорного кольца можно воспользоваться двумя отвертками подходящего диаметра.

Выньте подшипник съемником подшипников. Выбейте его часть, оставшуюся в ступице. Это можно сделать с помощью оправки подходящего диаметра. Очистите все детали от старой смазки, тонким слоем литола смажьте все внутренние поверхности. Установите внутреннее стопорное кольцо съемником стопорных колец, а затем новый подшипник в корпус поворотного кулака.

Установите наружное стопорное кольцо в гнездо кулака. Запрессуйте ступицу в подшипник до упора, при этом опора должна фиксировать внутреннее кольцо подшипника, в противном случае его можно повредить. Установите обратно стойку передней подвески автомобиля. Проверьте углы установки колес.

Для замены подшипников в задних ступицах снимите колесо, в котором надо его поменять. После снятия тормозного барабана выньте сальник с помощью отвертки. Выньте внутреннее кольцо внутреннего подшипника. Наружное кольцо наружного подшипника нужно выбить молотком, ударяя им по слесарному бородку. Также с помощью молотка и бородка выпрессуйте и наружное кольцо внутреннего подшипника. Очистите все детали, смажьте их новой смазкой для подшипников, установите в ступицу наружное кольцо внутреннего подшипника, используя подходящую по размеру оправку.

Запрессуйте таким же образом в ступицу наружное кольцо нового наружного подшипника. Установите смазанное внутреннее кольцо внутреннего подшипника и сальник. После того как вы наденете тормозной барабан на цапфу, закрепите внутреннее кольцо наружного подшипника шайбой и гайкой ступицы. Установите колесо на место. Проверьте углы установки колес.

Источники:

  • Ремонт и эксплуатация автомобилей ВАЗ

Совет полезен?

Статьи по теме:

Не получили ответ на свой вопрос?
Спросите нашего эксперта:

www.kakprosto.ru

Как снять стопорное кольцо от «РТИ-Промэкспорт»™ Барнаул

Стопорные кольца находят применение в конструкциях различных механизмов от водопроводных вентилей и коробок передач автомобилей до судовых редукторов и космических станций. Для того, чтобы произвести замену или ремонт узла механизма, необходимо сначала снять стопорное кольцо. Обычно для этого используются специальные инструменты – кольцесъемники.


Виды

Стопорное кольцо выполняет функцию крепления и предотвращения смещения конструктивных элементов. Существует два основных вида стопорных креплений:

  1. Внутренние. Фиксируют детали внутри отверстий. Применяются для крепления подшипников.

  2. Внешние. Служат для крепления деталей на валах, осях и штоках.

Различные размеры, толщина, металл позволяют применять стопорные кольца для деталей разных диаметров и в конструкциях с разной степенью нагрузки.

Какие бывают кольцесъемники

Для удобства монтажа и демонтажа стопорных креплений разработано множество моделей кольцесъемников. Принцип действия и конструктивные характеристики при этом бывают двух видов: для внешних креплений (растягивание и увеличение длины внутренней окружности) и для внутренних (сжимание и уменьшение диаметра детали). Также есть универсальные инструменты, которые позволяют переключать режим работы.

Процесс снятия стопорного кольца

Для того, чтобы самостоятельно снять стопорное кольцо подготовьте съемники стопорных колец и подшипников, тиски и молоток.

  • Первым делом снимите стойку передней подвески Вашего автомобиля. Установите деталь в тиски и выбейте ступицу, используя молоток. Кольцо подшипника снимите при помощи кольцесъемника.

  • После этого воспользуйтесь съемником подшипников для его извлечения и выбейте оставшуюся часть с помощью оправки подходящего размера.

  • После очистки всех деталей необходимо покрыть их тонким слоем новой смазки. Внутреннее стопорное кольцо установите с помощью кольцесъемника, затем установите новый подшипник в корпус поворотного кулака.

  • В гнездо кулака установите наружное стопорное кольцо. Чтобы избежать повреждения внутреннего кольца подшипника во время дальнейшего запрессовывания ступицы в подшипник, опора должна его фиксировать. Теперь можно установить обратно стойку передней подвески. Не забудьте проверить углы установки колес.

При отсутствии специального инструмента для снятия стопорных колец Вы можете использовать две отвертки подходящего размера или модифицированные пассатижи.



www.rti-prom.ru

Как самостоятельно снять стопорное кольцо?AutoRemka

Периодически, проводя ремонтные работы, автомобилисты сталкиваются с необходимостью демонтажа элементов автомобиля, имеющих стопорные кольца. К примеру, если требуется заменить подшипники в ступицах колес.

Пошаговая инструкция:

1. Прежде всего, необходимо демонтировать стойку передней подвески машины и установить данную деталь в тиски. Далее, возьмите молоток и с его помощью выбейте ступицу. После этого постарайтесь аккуратно освободить внутреннее стопорное кольцо, легонько ударяя молотком по оставшейся в ступице части детали.

2. Возьмите заранее подготовленный съемник стопорных колец и с его помощью окончательно снимите этот элемент подшипника. Впрочем, если по каким-либо причинам съемника стопорных колец у вас нет, можно использовать вместо этого инструмента две отвертки с подходящим диаметром.

3. Для демонтажа подшипника также лучше использовать специальный съемник подшипников. Используя данный инструмент, выбейте часть подшипника, все еще находящуюся в ступице. В случае если специального инструмента нет, можно попытаться сделать это при помощи оправки с подходящим диаметром.

4. Далее, необходимо тщательно очистить все элементы от остатков старой смазки. Очищенные детали необходимо покрыть тонким слоем литола. Не забудьте также хорошенько смазать все внутренние поверхности. Только после проведения вышеуказанных манипуляций можно поместить внутреннее стопорное кольцо на его место. Затем в корпус поворотного кулака устанавливается новый подшипник.

5. Теперь в гнездо кулака можно поместить наружное стопорное кольцо. Убедитесь, что ступица в подшипник запрессована до самого упора. В противном случае, опора не сможет качественно зафиксировать внутреннее кольцо подшипника, а, значит, этот элемент может быть случайно деформирован. Поместите стойку передней подвески автомобиля на прежнее место. Не забудьте проверить углы установки колес.

6. В том случае если требуется замена подшипников в задних ступицах, придется демонтировать само колесо, в котором этот элемент пора сменить. Далее, снимается тормозной барабан и, при помощи подходящей отвертки, вынимается сальник. Внутреннее кольцо подшипника осторожно вынимается, а наружное придется выбивать легкими ударами молотка по слесарному бородку. Таким же образом, используя молоток и бородку, снимается наружное кольцо внутреннего подшипника. Все детали обязательно очищаются от загрязнений и остатков старой смазки. После этого наносится тонкий слой новой смазки и наружное кольцо устанавливается обратно в ступицу. После этого устанавливается сальник. Тормозной барабан надевается на цапфу, а внутреннее кольцо наружного подшипника закрепляется специальной шайбой и гайкой ступицы. Колесо возвращается на прежнее место. После проведения всех вышеуказанных манипуляций проверяют углы установки колес.

autoremka.ru

Как снять стопорное кольцо

Стопорное кольцо предназначено для того чтобы крепить различные элементы на оси и вал редуктора а также мотора машины. Внутреннее кольцо применяется для закрепления на отверстии, а наружное кольцо для установки на валу. Часто при ремонтных работах на автомобиле разбираются детали, которые содержат эти кольца, например во время замены подшипников установленных в ступицах колес.

Чтобы снять стопорное кольцо вам нужен съемник стопорных колец, тиски, съемник подшипников, молоток.

Вам надо снять стойку передней подвески машины. Деталь разместите в тисках. Выбейте ступицу молотком и произведите замену подшипника. Вам надо освободить стопорное кольцо расположенное внутри, легким ударом молотком на оставшейся в ступице части подшипника. С помощью съемника стопорных колец надо снять стопорное кольцо на подшипнике. Этот ручной инструмент, напоминает пассатижи, имеющие загнутые или съемные прямые кончики. Если под рукой такого инструмента нет, чтобы снять стопорное кольцо вы можете использовать две отвертки, имеющие подходящий диаметр.

Съемником подшипников вытащите подшипник. Часть подшипника, которая осталась в ступице надо выбить. Для этого надо взять оправку, имеющую подходящий диаметр. Все детали очистите от старой смазки, смажьте внутренние поверхности при помощи тонкого слоя литола. Съемником стопорных колец произведите установку внутреннего стопорного кольца, а затем в корпусе поворотного кулака установите новый подшипник.

Внутри гнезда кулака произведите установку наружного стопорного кольца. Вам надо до упора запрессовать ступицу внутрь подшипник, при этом внутреннее кольцо подшипника должно фиксироваться опорой, иначе может произойти его повреждение. Стойку передней подвески установите обратно и выполните проверку углов установки колес.

Снимите колесо, чтобы заменить подшипники в задних ступицах. Используя отвертку, вытащите сальник после снятия тормозного барабана. Снимите внутреннее кольцо, установленное на внутреннем подшипнике. Для снятия наружного кольца установленного на наружном подшипнике надо использовать удары молотком по бородку. Выпрессуйте наружное кольцо, на внутреннем подшипнике используя те же инструменты. Все детали надо очистить, смазать новой подшипниковой смазкой, установить наружное кольцо от внутреннего подшипника на ступице, воспользовавшись оправкой подходящих размеров.

Запрессуйте в ступицу нового наружного подшипника наружное кольцо. Произведите установку смазанного внутреннего кольца от внутреннего подшипника, а также сальник. После установки на цапфу тормозного барабана, необходимо произвести закрепление внутреннего кольца от наружного подшипника, используя шайбу, а также гайку ступицы. Произведите установку колеса на место, а также выполните проверку углов установки колес.

Снимите колесо, чтобы заменить подшипники в задних ступицах. Используя отвертку, вытащите сальник после снятия тормозного барабана. Снимите внутреннее кольцо, установленное на внутреннем подшипнике. Для снятия наружного кольца установленного на наружном подшипнике надо использовать удары молотком по бородку. Выпрессуйте наружное кольцо, на внутреннем подшипнике используя те же инструменты. Все детали надо очистить, смазать новой подшипниковой смазкой, установить наружное кольцо от внутреннего подшипника на ступице, воспользовавшись оправкой подходящих размеров.

Запрессуйте в ступицу нового наружного подшипника наружное кольцо. Произведите установку смазанного внутреннего кольца от внутреннего подшипника, а также сальник. После установки на цапфу тормозного барабана, необходимо произвести закрепление внутреннего кольца от наружного подшипника, используя шайбу, а также гайку ступицы. Произведите установку колеса на место, а также выполните проверку углов установки колес.

Отличная статья 0

smotri-dtp.ru

Снятие стопорного кольца

Стопорные – это незамкнутые кольца из углеродистой стали, которые используются (как это следует из названия) для фиксации места подшипников на валах и полуосях. Также они применяются для фиксации валов и тяг, в механизмах поршневых систем, при закреплении шестерней. Это технологически удобный и самый недорогой способ, позволяющий максимально сэкономить место, упростить процессы монтажа и демонтажа.

По способу крепления кольца делят на две группы:

  • внешние – устанавливаются на ось или вал;
  • внутренние – устанавливаются в корпусные отверстия.

По форме они подразделяются на концентрические и эксцентрические. У концентрических колец центры наружного и внутреннего обвода совпадают (как круги на воде) и, таким образом, деталь имеет одинаковую ширину по всему периметру. У эксцентрических эти центры не совпадают (имеется эксцентрик) и ширина меняется по длине окружности.

Для установки стопорных колец на валах и в отверстиях корпусов делают специальные проточки – канавки для установки. Устанавливают и снимают стопоры, используя специальные щипцы, клещи или съемники. В случае их отсутствия часто пробуют использовать отвертку или шило, но в этом случае возникает опасность повреждения поверхности вала или отверстия.

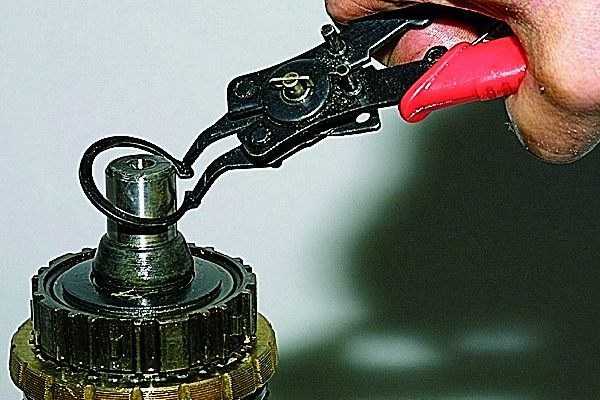

Для установки внешнего кольца его расширяют специальными клещами (похожи на круглогубцы, только работают на разжим и имеют загнутые губки) и надевают на ось. Кольцо возвращается к исходному размеру и плотно входит в паз. Для снятия стопорного кольца его разжимают, выводят за пределы канавки и снимают с вала.

При установке/снятии необходимо очень внимательно следить за степенью разжима, так как, превысив свой предел деформации, сталь может не вернуться к исходному размеру. Специалисты вообще не рекомендуют использовать одну и ту же деталь дважды.

Внутренние кольца, наоборот, для установки сжимают, делая их внешний диаметр меньше внутреннего диаметра отверстия. После чего заводят его в отверстие и фиксируют в проточенной канавке. Как снять внутреннее стопорное кольцо, думаю, объяснять не стоит.

При работе с внутренними кольцами с усилием сжатия несколько проще, так как степень деформации ограничена конфигурацией самого изделия (ушки сомкнутся друг с другом).

Щипцы для стопорных колец выпускаются для внутренних (работают на сжатие) и для наружных (работают на разжим) вариантов стопоров. Могут иметь наконечники прямой или изогнутой формы. Изогнутые наконечники существенно облегчают работу в труднодоступных местах.
