Сломалась крутилка на магнитоле – Не работает регулятор громкости. Ремонт энкодера автомагнитолы.

Не работает регулятор громкости. Ремонт энкодера автомагнитолы.

Ремонт энкодера автомагнитолы

В практике ремонта автомагнитол бывают случаи, когда устранение неисправности решается простой чисткой.

При длительной эксплуатации автомагнитол возникают неполадки, связанные с механическими элементами прибора. Поскольку всё управление автомагнитолой происходит через переднюю съёмную панель, то и поломке подвергаются те элементы, которые на ней установлены. Обычно это всевозможные кнопки, реже миниатюрные лампы подсветки дисплея (у более старых автомагнитол), регуляторы громкости, многоконтактный разъём, соединяющий съёмную панель с основной частью автомагнитолы.

Вы наверняка видели, что у многих автомагнитол роль регулятора громкости выполняет не набор кнопок, а валкодер. В официальной документации валкодер, как отдельную радиодеталь, принято называть энкодером, хотя по сути это одно и то же. Кроме этого данное чудо техники называют шаттлом. Но слово шаттл означает уже встроенный в прибор элемент управления, а не отдельную радиодеталь.

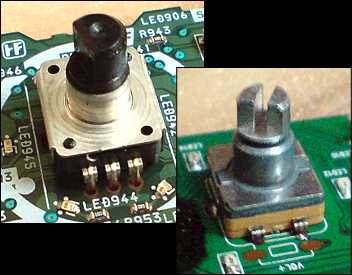

Так выглядит энкодер

Чем удобен валкодер?

Важно понять, что валкодер является частью цифровой электроники и служит он для ввода информации посредством поворота ручки регулятора. Всё управление происходит посредством изменения угла поворота ручки валкодера. Сам валкодер внешне очень похож на обычный переменный резистор, который ранее применялся в полуцифровых и аналоговых автомагнитолах для регулировки громкости.

Но если с помощью переменного резистора выполнялась лишь одна функция – регулировка звука, то с помощью валкодера возможна регулировка громкости звука, установка параметров низких и высоких частот, навигация по меню и многое, многое другое. Естественно, такая широкая функциональность возможна лишь с применением цифровой электроники.


Энкодеры можно встретить в любой технике, где применяется цифровое управление функциями.

Всё бы хорошо, валкодер вне всяких сомнений является очень удобным, компактным и многофункциональным. Но поскольку он имеет механические части конструкции, то рано или поздно он выходит из строя.

Так, при неисправности валкодера, наиболее часто имеет место следующая неисправность у автомагнитол:

При повороте ручки валкодера звук регулируется хаотично. Показания уровня громкости на дисплее также хаотично изменяются. При этом точная установка уровня громкости очень сложна и доставляет массу неудобств.

Что делать в случае, когда неисправен энкодер?

Заменять неисправный энкодер лучше новым, но что делать, если его нет в наличии или его трудно достать? В таком случае можно починить неисправный, правда, для устранения поломки потребуется разборка энкодера.

Устройство энкодера напоминает конструкцию обычного переменного резистора. Как уже говорилось, даже по внешнему виду они очень схожи.


Внешне энкодер очень похож на обычный переменный резистор

Обычно в энкодеры, которые применяются в цифровых автомагнитолах, встраивают микрокнопку, которая служит неким аналогом кнопки ENTER (ввода или подтверждения выбора). Эта кнопка расположена под валом регулятора (см. фото). У валкодера три вывода. Вместе с выводами от микрокнопки – 5. Также для жёсткой установки на плату предусмотрены два широких вывода от верхней планки корпуса. Они запаиваются в плату.


Энкодер в разобранном виде

Перед тем, как приступить к разборке валкодера и его чистке необходимо выпаять его из печатной платы передней панели. На первый взгляд операция простая, но на практике процесс осложняется тем, что рядом с энкодером обычно находятся мелкие SMD элементы и есть вероятность при выпайке валкодера их повредить.

Поэтому для демонтажа энкодера с печатной платы лучше воспользоваться специальным инструментом для выпайки многовыводных деталей. Подробнее об этом читайте здесь.

Разбирать валкодер стоит аккуратно без применения излишней силы. Главная задача – добраться до внутренних контактов и почистить их от грязи и окислов. Можно слегка отогнуть подвижные контакты, чтобы они лучше контактировали с фиксированными контактами при скольжении.

Чистку контактов лучше производить специальными средствами. Для этого можно использовать, например, спрей-очиститель DEGREASER. Он легко наноситься на поверхность, быстро испаряется не оставляя следов, хорошо очищает от застывшей канифоли, окислов, грязи и мелкодисперсной пыли. Спрей лучше нанести на зубную щётку в небольшом количестве и затем аккуратно почистить поверхность внутренних контактов валкодера. После этого проводим сборку валкодера и впаиваем в печатную плату.

Обычно, после проведения такой чистки валкодер работает стабильно и неисправность с хаотичной регулировкой громкости больше не проявляется.

Главная &raquo Секреты ремонта автомагнитол &raquo Текущая страница

Т

акже Вам будет интересно узнать:



go-radio.ru

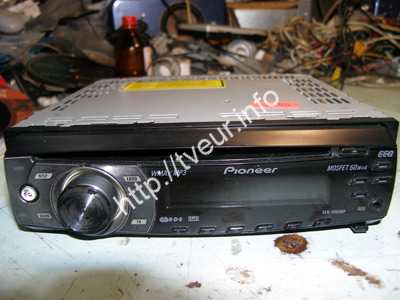

В автомагнитоле не работает регулятор громкости. Ремонт автомагнитол.

В сервисные мастерские достаточно часто обращаются с проблемой, когда в автомагнитоле перестает работать регулятор громкости. Бывают случаи, когда ремонт автомагнитол состоит в банальной чистке. Когда автомагнитолу эксплуатируют длительное время, могут возникать проблемы, связанные с ее механическими составляющими. Так как всё управление устройством выполняется посредством передней съёмной панели, соответственно поломке могут подвергаться те детали, которые на ней установлены. Как правило, это различные кнопки, немного реже миниатюрные лампы подсветки экрана (в более старых моделях), регуляторы громкости, а также многоконтактный разъём, который соединяет съёмную панель с главной частью автомагнитолы. Роль регулятора громкости во многих автомагнитолах выполняет не набор кнопок, а валкодер, или как его еще называют энкодер. Чем же он удобен? Валкодер является элементом цифровой электроники и нужен для ввода информации поворотом ручки регулятора.

Управление выполняется с помощью изменения угла поворота ручки валкодера. С его помощью возможна регулировка громкости звучания, установка параметров высоких и низких частот, удобная навигация по меню и многое другое. Конечно, такая функциональность возможна лишь с использованием цифровой электроники. Вне всяких сомнений, валкодер является многофункциональным, удобным и компактным, однако у него механические части конструкции, поэтому рано или поздно потребуется ремонт цифровых автомагнитол, выполнить который возьмутся сервисные специализированные центры. Когда в автомагнитоле валкодер в неисправном состоянии, это проявляется следующим образом – поворачивая ручку валкодера, звучание регулируется бессистемно, на дисплее показания уровня громкости изменяются хаотично, при этом достаточно сложно выполняется точная установка уровня громкости, доставляя массу неудобств. Что предпринять, когда энкодер вышел из строя? В идеале, заменить новым. Можно также попытаться отремонтировать неисправный, для чего его придется разобрать. Энкодер по своей конструкции напоминает обычный переменный резистор. Как правило, в энкодерах, которые используются в цифровых автомагнитолах, имеется микро кнопка, которая служит аналогом кнопки ENTER, то есть ввода или подтверждения выбора. Прежде, чем выполнять разборку валкодера и чистку нужно его выпаять из печатной платы передней панели. Как может показаться, операция эта простая, при этом на практике процесс осложнен тем, что рядом с энкодером могут располагаться небольшие элементы SMD, поэтому появляется опасность повредить их при выпайке валкодера. Кроме того, для выпайки многовыводных деталей потребуются специальные инструменты. Разбирать валкодер необходимо крайне осторожно, ведь главной задачей является добраться до внутренних контактов, произведя их чистку от грязи или окислов. Чистку контактов стоит выполнять исключительно специальными средствами, к примеру, спреями-очистителями. После очистки валкодера, необходимо провести его сборку, после чего впаять в печатную плату. Как правило, после проведения вышеописанной процедуры, валкодер функционирует стабильно, а проблема с регулировкой громкости не проявляется.

tveur.info

Неисправности автомагнитол и автомобильных CD/MP3-ресиверов.

Типичные неисправности автомагнитол

Первое место в списке поломок автомагнитол занимают неисправности, связанные с отсутствием чтения компакт-дисков либо сбоями при воспроизведении. Причина таких дефектов, как правило, кроется в CD-механизме. В CD-механизме множество механических и электромеханических деталей. А все механические детали подвержены износу.

Поскольку автомагнитола является прибором частого пользования, то неисправности, связанные с механическими частями – это закономерность.

Устраняются механические неисправности заменой миниатюрных электродвигателей в CD-приводе. Стоит отметить, что в практике ремонта автомагнитол часто бывают случаи, когда двигатели в CD-механизме работают, но выдают заниженные обороты. В таком случае обнаружить неисправный двигатель сложнее, так как нет явных признаков его неисправности.


Микродвигатели CD-привода автомагнитолы

Причиной плохой работы автомагнитолы также может быть сильная её загрязнённость. Автомобильные проигрыватели эксплуатируются в жёстких условиях и загрязнение механики и оптики – это обычное дело. При загрязнении автомагнитолы пылью обычно наблюдаются сбои при воспроизведении, зависания, диск не загружается…

В таком случае необходимо разобрать CD-привод и почистить линзу лазерного считывателя. Во многих случаях этого бывает достаточно, так как осевшая на линзе пыль не будет в последствие мешать фокусировке лазерного луча на поверхности диска. При этом не стоит забывать о сложных неисправностях и проверить работу автомагнитолы при воспроизведении разных дисков, как с записью Digital Audio (CD), так и c записью MP3.

Также частыми неисправностями автомагнитол являются поломки, связанные с питающими цепями. Причиной их появления могут быть: неправильное подключение питающего напряжения, броски напряжения в бортовой сети автомобиля.

При таких неисправностях автомагнитола может не включаться вовсе либо отсутствовать работа каких-либо режимов: нет работы в режиме CD, нет звука (сгорел УМЗЧ), нет подсветки дисплея.

В таких случаях нужно проверить защитный предохранитель, защитный диод, осмотреть печатную плату на предмет перегоревших дорожек и “вздутых” электролитических конденсаторов, микросхем с повреждением корпуса (сколы, трещины, деформация).

Об устранении неисправности автомагнитолы, связанной с неправильным подключением питающего напряжения можно прочесть в статье о ремонте автомобильного CD-ресивера Mystery MCD-795MPU.

Одной из уязвимых деталей любой автомагнитолы является 4-канальная микросхема усилителя мощности звуковой частоты (УМЗЧ). Как правило, выход из строя микросхемы УМЗЧ связан с неправильным подключением динамиков или же при коротком замыкании звуковых выходов.  В результате может не работать один из каналов усиления (нет звука в одном из динамиков либо звук хриплый и неестественный).

Поэтому при установке автомагнитолы в автомобиле подключать питание стоит в последнюю очередь и только после проверки правильности всех соединений. Также выход из строя микросхемы УМЗЧ может быть связан с превышением питающего напряжения сверх допустимого.

Напряжение питания микросхемы УМЗЧ ничем не стабилизируется и может колебаться в некотором допустимом интервале. Так для микросхем TDA7386, LA4743K, TDA8588J максимальное напряжение питания может достигать 18 вольт, тогда как рекомендуемое составляет 14,4 вольт.


Микросхемы УМЗЧ автомагнитол

Также не редки чисто механические поломки. К их числу можно отнести деградацию пайки. Так, например, из-за вибрации и тряски пайка разъёма подключения автомагнитолы со временем разрушается и нормальный электрический контакт нарушается.

Это приводит к таким дефектам, как самопроизвольное выключение, пропадание или отсутствие звука при воспроизведении, искажённый или тихий звук в одном или нескольких динамиках, неразборчивые показания дисплея, сбой при загрузке/выгрузке компакт-диска и т.п. Неисправность может проявлять себя по-разному, но причиной является деградация пайки соединительного разъёма.

Поэтому при наблюдении таких разных и, казалось бы, не связанных между собой неисправностей стоит тщательно проверить качество пайки главного разъёма автомагнитолы.


Основной разъём подключения автомагнитолы

К механическим поломкам автомагнитол стоит отнести и такие как залипание кнопок управления. При этом автомагнитола может не воспринимать команды пользователя при нажатии на другие кнопки. Как говориться, автомагнитола начинает “глючить”. При такой неисправности стоит разобрать съёмную панель и проверить омметром все кнопки.

Бывает, что причиной неисправности автомагнитолы служит валкодер (энкодер) регулятора громкости. Причиной его неправильной работы (звук плохо регулируется, переключается скачками) может быть как загрязнение, так и общий износ.

О том, как устранить неисправность валкодера читайте тут.

Распространённой поломкой среди дисковых магнитол является неисправность микросхемы драйвера на плате CD-привода. При этом автомагнитола практически никак не проявляет себя в режиме воспроизведения с диска. Обычно отсутствует загрузка/выгрузка компакт-диска, вращение компакт-диска, позиционирование оптического считывателя. То есть не работают те узлы, которыми непосредственно управляет драйвер. При этом микросхема драйвера чрезмерно сильно нагревается (от 400C до 800C и выше). При штатной работе драйвер чуть тёплый (около 300C – 400C).

Причиной выхода из строя управляющего драйвера нередко служат миниатюрные электродвигатели CD-привода. Поэтому в некоторых случаях целесообразно проверить миниатюрные электродвигатели в CD-механизме и при обнаружении подозрительного моторчика заменить и его. Это правило убережёт от рецидива – повторного проявления неисправности.


Драйвер на печатной плате CD-привода

Микросхему драйвера легко найти на печатной плате CD-привода. Данная микросхема имеет 28-выводный планарный корпус HSOP28 с широкими выводами посередине. За редким исключением на микросхему-драйвер устанавливают небольшой радиатор для отвода тепла.

Наиболее ходовые среди автомагнитол драйвера имеют маркировку:

Для демонтажа неисправного драйвера лучше воспользоваться термовоздушным паяльником, а при монтаже использовать маломощный паяльник на 25-40 ватт с узким жалом.

Демонтаж драйвера можно произвести и с помощью обычного паяльника, но при этом очень сложно не повредить тонкие проводники на печатной плате.

Это наиболее типичные неисправности, которые часто встречаются в автомагнитолах низшего и среднего ценового класса.

Главная &raquo Секреты ремонта автомагнитол &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru

Почему не работает регулятор громкости на магнитоле?

нет напруги на регулятор

сдай по гарантии

Она ж новая. Несите в магазин, пусть продавцы голову ломают что с товаром. В случае чего заменят. Была бы б\у, только договариватся, и то, отворот поворот.

Отключите все динамики от магнитолы. Провода трёх каналов заизолируйте временно. Оставшийся выход подключите на какой либо динамик и попробуйте регулировать громкость. Если с одним динамиком не работает, проверьте с другим. Если хоть с одним динамиком заработало, то проблема в проводке.

СНИМИ РУЧКУ С ОСИ РЕГУЛЯТОРА НА ОСЬ ОДЕНЬ КЕМБРИК В НЕГО ЧЕРЕЗ ШПРИЦ ЗАЛЕЙ СПИРТ И ПОКРУТИ РЕГУЛЯТОР

touch.otvet.mail.ru

Секреты ремонта автомагнитол.

Советы по ремонту автомагнитол

Автомагнитола является весьма распространённым электронным прибором. За редким исключением в салоне автомобиля нет этого, без сомнения, полезного аппарата. Эволюцией автомагнитол являются такие приборы, как видеола и автомобильный CD/MP3-проигрыватель. Но, несмотря на смену носителя записи в автомобильном проигрывателе, эти приборы по-прежнему называют знакомым словом автомагнитола. Оно прочно устоялось со времён массового использования кассетных автомобильных проигрывателей.

Данный раздел сайта посвящён вопросам ремонта автомагнитол своими руками. Не секрет, что автомобильные проигрыватели разных модификаций и фирм-производителей ломаются.

На страничках этого раздела не будет простого перечисления конкретных неисправностей определённых моделей автомагнитол, а будут раскрываться методы ремонта и восстановления этих устройств. Изложение будет вестись без отрыва от практики, с приведением примеров ремонта конкретных моделей автомобильных проигрывателей.

Блок питания для автомагнитолы из компьютерного БП.

Как подключить автомагнитолу или автомобильный CD/MP3-ресивер к компьютерному блоку питания (БП)? С этим вопросом сталкивается любой, кто желает «запитать» автомагнитолу от сети 220V. В этом есть смысл, если планируется ремонт автомагнитолы или её доработка до стационарного музыкального центра.

Коды ошибок автомагнитол.

Что такое сложная неисправность и как коды ошибок могут помочь при ремонте автомагнитол? Реальной пример устранения сложной неисправности автомобильного CD-ресивера Pioneer DEH-P3500MP.

Не работает регулятор громкости. Ремонт энкодера автомагнитолы.

Не работает регулятор звука автомагнитолы? Возможной причиной неисправности может быть валкодер. Валкодер очень часто используется в цифровой аппаратуре для регулировки всевозможных функций и управления прибором. Так ли необходима замена валкодера при его некорректной работе? О том, как восстановить правильную работу валкодера, и избежать его замены рассказано в этой статье.

Схемы автомагнитол.

В практике ремонта автомобильных проигрывателей и CD-ресиверов бывают случаи, когда необходима принципиальная схема, информация по распиновке разъёма или таблица расшифровки кодов ошибок. Данная информация содержится в сервис-мануале (service manual) на конкретную модель автомагнитолы. Скачать сервис-мануал на некоторые модели популярных автомагнитол вы можете, перейдя по ссылке выше.

Автомагнитола без диска.

Узнайте об устройстве автомобильных SD/MP3-ресиверов. Среди всевозможных модификаций автомагнитол нашли своё место под солнцем и так называемые флэш-автомагнитолы. В этой статье рассматривается устройство и элементный состав автомобильных SD/MP3-ресиверов без диска на примере модели Velas V-201U.
