Система улавливания паров бензина, адсорбер устройство работа

просмотров 13 888 Google+

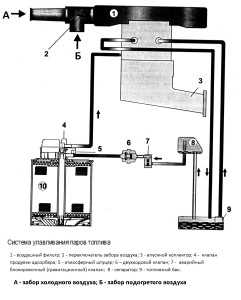

Система улавливания паров бензина устройство.

При эксплуатации автомобиля в его топливном баке скапливаются пары бензина. Для предотвращения попадания паров в атмосферу применяется система улавливания паров бензина. Основным элементом этой системы является адсорбирующий фильтр (адсорбер). Кроме того в систему входят сепаратор, аварийный блокировочный (гравитационный) клапан, предохранительный клапан и двухходовой клапан бензобака. Сепаратор служит для отделения паров от бензина и предотвращает попадание топлива в адсорбер при полностью заправленном баке и возможном расширении топлива.

Для предотвращения вытекания топлива при опрокидывании автомобиля система улавливания паров бензина оборудована аварийным блокировочным клапаном. При отклонении этого клапана от вертикали на величину больше 90 гр., происходит его закрытие.

При длительной работе двигателя на холостых оборотах в баке и системе улавливания паров появляется большое разряжение. Это может привести к деформации бака и элементов системы. Для предотвращения этого служит предохранительный клапан, который в этом случае сообщает систему с атмосферой, для выравнивания давлений.

Двухходовой клапан служит для соединения и отсоединения топливного бака от адсорбера при различных режимах работы системы.

Система улавливания паров бензина принцип действия.

Двигатель заглушен.

Когда двигатель автомобиля заглушен, в топливном баке создаётся давление за счёт испарения топлива. Пары топлива попадают в сепаратор. Туда же может попасть топливо под воздействием давления при полностью заправленном баке. Если бензин из за излишнего давления попадёт в трубопровод двухходового клапана, то сработает блокировочный и предохранительный клапаны. В этом случае происходит аварийный сброс давления наружу.

Сепаратор служит для отделения паров от бензина. Под воздействием давления открывается двухходовой клапан и пары по трубопроводу попадают в адсорбер, где происходит их поглощение активированным углём.

Работа после пуска двигателя.

После пуска и работы двигателя на холостом ходу, за счёт расхода топлива и снижения его объёма происходит снижение давления в бензобаке и перекрытие двухходового клапана. Это приводит к разобщению адсорбера и бензобака. В дальнейшем при продолжительной работе двигателя на холостом ходу в баке создаётся ещё большее разряжение и под воздействием давления паров из адсорбера двухходовой клапан открывается и производится частичная продувка адсорбера, то есть часть паров возвращаются в бак.

Когда скорость автомобиля будет выше 20 км/ч, температура двигателя не ниже 80 гр. С, расчёт подачи топлива в цилиндры будет осуществляться по замкнутому циклу, то есть с участием показаний датчика кислорода и двигатель будет работать не на холостых оборотах (дроссельная заслонка открыта более чем на 2%) начнётся процесс продувки адсорбера. При этом контроллер кратковременно начнёт подавать питание на клапан продувки адсорбера.

Частота импульсов зависит от режима работы двигателя и находится в пределах 16 Гц. При срабатывании клапана продувки происходит сообщение фильтрующего элемента адсорбера с атмосферой, откуда поступает наружный воздух, и впускным коллектором, куда попадают пары бензина выветриваемые из фильтрующего элемента. При снижении скорости автомобиля ниже 2 км/ч или открытие дроссельной заслонки больше чем на 98%, контроллер прекращает подачу питания на клапан продувки адсорбера.

admin 02/10/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

avtolektron.ru

Система улавливания паров бензина – как очистить адсорбер от загрязнений? + Видео

В процессе эксплуатации транспортного средства с бензиновым двигателем образуются пары топлива, выброс которых становится очень опасным для окружающей среды. Чтобы не допустить этого, современные производители оснащают автомобили системами EVAP – Evaporative Emission Control. Их основная задача состоит в улавливании паров бензина и их дальнейшем сжигании в двигателе.

1 История возникновения современной системы EVAP

Первая система улавливания паров бензина появилась на автомобилях Toyota в 60-х годах прошлого века. Тогда она включала в себя топливный бак, крышку горловины с обратным клапаном и адсорбер с комплектом обратных вакуумных клапанов. Несмотря на сложную для тех времен конструкцию, ранние системы EVAP не справлялись со своей задачей. Пары бензина продолжали попадать в атмосферу, а в салоне автомобиля стоял невыносимый запах бензина.

Чтобы как-то решить проблему с выбросом вредных паров бензина в воздух, в начале 90-х американские производители провели ряд тестов: поместили внутрь адсорбера активированный уголь с целью быстрого поглощения топливных паров. Так появились современные системы EVAP, которые используют сегодня все мировые автоконцерны.

2 Как работает система для улавливания паров топлива

Основа данной системы состоит из адсорбера, который поглощает пары бензина, поступающие из топливного бака. Стенки адсорбера заполнены гранулами активированного угля, которые не дают молекулам топливных паров попадать в атмосферу. С внешней стороны адсорбер соединен с такими деталями:

  • впускным коллектором, который предназначен для продувки системы улавливания паров топлива;
  • топливной системой, с которой пары попадают в адсорбер;
  • воздушным фильтром. В нем создается разница в давлении, необходимая для эффективной продувки.

Продувка предназначена для освобождения адсорбера от скопления паров бензина. Процессом очистки системы EVAP управляет специальный электромагнитный клапан, расположенный между адсорбером и впускным коллектором.

Продувка системы EVAP возможна при определенных нагрузках на двигатель, а также при повышенном вращении коленчатого вала.

При значительных нагрузках на двигатель автомобиля ЭБУ автоматически открывает электромагнитный клапан. С клапана разряженный воздух попадает в адсорбер, после чего поглощает пары бензина и направляется в камеру внутреннего сгорания. При этом в двигателе автомобиля поддерживается оптимальное для работы соотношение топлива и воздуха.

В двигателях, оснащенных турбонаддувом, разряжение воздуха не происходит. Поэтому производители включают в систему улавливания паров топлива дополнительные двухходовые клапаны. Срабатывая, эти элементы толкают пары бензина внутрь впускного коллектора, после чего они сгорают в камере двигателя.

3 Самостоятельная очистка элементов системы EVAP

В связи с регулярными нагрузками на систему улавливания паров топлива, ее составляющие необходимо периодически проверять. Сигналом для неотложного демонтажа и очистки адсорбера или клапанов служит появление резкого запаха бензина в салоне автомобиля. Еще один повод проверить систему EVAP – неустойчивая работа двигателя на холостом ходу. В такой ситуации первое, что необходимо сделать, это проверить сепаратор.

Работа по демонтажу этой детали должна выполняться по такому алгоритму:

  1. Чтобы получить доступ к сепаратору, необходимо отсоединить провод от клеммы "-" аккумулятора.

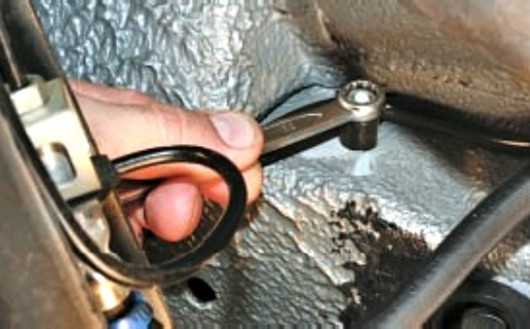

  2. Далее устанавливаем машину на подъемник и снимаем левое заднее колесо. Сжимая фиксатор разъема, демонтируем сепаратор, после чего снимаем магистраль слива бензина со штуцера бензобака.
  3. Затем просовываем отвертку под держатель магистрали и снимаем его. Откручиваем крепежную гайку держателя трубки пароотвода. Затем откручиваем 2 крепежа кронштейна сепаратора.
  4. Снимаем всю конструкцию из сепаратора, кронштейна, трубок и гравитационного клапана. Тщательно проверяем детали на наличие засорений. Очистить загрязненные элементы можно с помощью пылесоса. Перед этим стоит убедиться, что в конструкции не осталось мелких деталей и крепежей. После очистки вставляем сепаратор на место и собираем систему в обратном порядке.

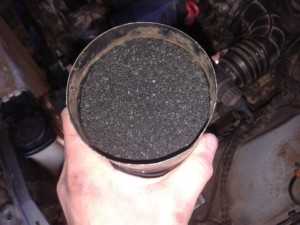

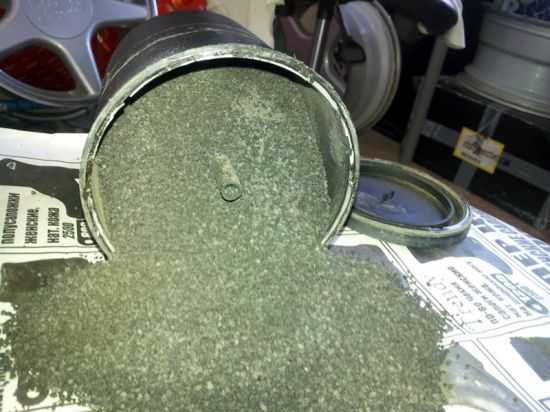

Еще один элемент, сильно поддающийся загрязнениям – это адсорбер. Он находится в моторном отсеке автомобиля. Для демонтажа этой детали сжимаем фиксатор разъема и снимаем магистрали подачи паров бензина в клапан продувки. Получив прямой доступ к адсорберу, приступаем к его очистке. Для этого кисточкой аккуратно счищаем загрязнения, после чего собираем систему в обратном порядке.

Для более эффективной работы системы EVAP специалисты советуют приобрести сменный сепаратор и адсорбер. Так вы сможете комбинировать заводские детали с приобретенными. В случае окончательной поломки адсорбера или сепаратора деталь можно сразу же заменить и продолжить эксплуатацию автомобиля.

tuningkod.ru

Сепаратор пара | Сфера применения, виды, установка, принцип работы – на промышленном портале Myfta.Ru

Сепаратор пара применяется в различных областях для того, чтобы извлечь из пара разнообразные механические загрязнения и лишнюю влагу.

Если в паре содержится большое количество жидкости, то это приводит к нарушению теплообмена и поломке трубопроводной техники и паропроводов. Для того чтобы избежать такой ситуации, необходимо использовать специальные устройства. Основная их особенность — это встроенный фильтр для пара и вмонтированный конденсатоотводчик.

С помощью такой специальной конструкции сепаратора можно сэкономить на монтаже систем осушки пара и разнообразной аппаратуре. Такое оборудование состоит из нескольких специальных устройств, с помощью которых его можно назвать готовой станцией подготовки пара.

Сепаратор легко устанавливается и монтируется. Он используется в разнообразных сферах деятельности, где необходимо измерить участок в узлах пара. Чаще всего эти сепараторы применяют в системах со  специальными требованиями к качеству пара, например, в пищевой или фармацевтической промышленности, детских поликлиниках и садах и так далее.

Сепаратор паров бензина

Часто при монтаже и эксплуатации автомобилей в топливном баке появляются пары бензина. Это может привести к поломке всей топливной системы. Для того чтобы очистить и предотвратить попадание паров в атмосферу, необходимо установить специальную систему улавливания паров бензина. Основным элементов в таком системе считается сепаратор паров бензина.

Это оборудование предназначено для того, чтобы отделять пары от бензина. Часто бензин из-за лишнего давления попадает в трубопровод клапана, тогда срабатывает аварийный колпак, и бензин попадает в сепаратор, где и происходит отделение.

Такое оборудование работает, когда включается зажигание в автомобиле, при этом вся топливная система начинает действовать и прогонять бензин через сепаратор. Если установить прибор в машину, бензин будет очищенным, в нем не будет лишней воды и паров, а следовательно долговечность и срок службы автомобиля значительно увеличится.

Сепаратор паров топлива необходимо устанавливать на всю топливную систему авто. Такое оборудование помогает отделить пары от бензина и предотвратить их попадание в топливо. Для того чтобы избежать вытекания топлива через систему улавливания паров во время опрокидывания машины, специально монтируется аварийный блокировочный клапан.

Когда начинает работать двигатель машины, срабатывает вся топливная система и топливо проходит очищение через сепаратор. Вещество очищается от разных механических загрязнений и лишних паров.

Когда двигатель машины заглушен, в топливном баке появляется давление из-за того, что начинается испарение топлива. Во время такого испарения топливо попадает в сепаратор, где также очищается. Это оборудованияе для очистки помогает усовершенствовать работу автомобиля и увеличить его срок эксплуатации.

myfta.ru

Ваз 2115 сепаратор паров бензина неисправности


Как избавиться от запаха бензина

Запах бензина в салоне всегда сильно настораживает, ведь это значит, что где-то есть утечка бензина, а это уже не безопасно. В этой статье попробуем выяснить, причина запаха бензина в салоне одна или их может быть несколько, а также как ее устранить. Чтобы понять, откуда может быть в машине запах бензина, следует изучить схему подачи топлива автомобилей. Рассмотрим на примере автомобиля десятого семейства:1 - форсунки; 2 - пробка штуцера для контроля давления топлива; 3 - рампа форсунок; 4 - кронштейн крепления топливных трубок; 5 - регулятор давления топлива; 6 - адсорбер с электромагнитным клапаном; 7 - шланг для отсоса паров бензина из адсорбера; 8 - дроссельный узел; 9 - двухходовой клапан; 10 - гравитационный клапан; 11 - предохранительный клапан; 12 - сепаратор; 13 - шланг сепаратора; 14 - пробка топливного бака; 15 - наливная труба; 16 - шланг наливной трубы; 17 - топливный фильтр; 18 - топливный бак; 19 - электробензонасос; 20 - сливной топливопровод; 21 - подающий топливопровод.
Как убрать запах бензина
Причина №1: Патрубок наливной горловины (2108-1101080).Это тот шланг, который соединяет наливную горловину и бензобак. От старости он трескается, решается проблема путем его замены.Причины: протекает бензин при полном баке и при заправке.Причина №2: Шланг вентиляции сепаратора (2110-1164089) или шланг сепаратора 2110-1101079.Система улавливания паров бензина (Сепаратор), на ВАЗ 2110, 2111, 2112 он крепится под левым задним крылом. Проверяем/продуваем шланги и при необходимости их меняем/очищаем спицей и компрессором. Кстати, это не единственные патрубки, которые могут прохудиться, тщательно проверьте всю топливную магистраль на наличие утечек.Конструктивно вентиляционный шланг сепаратора располагается в отверстие в лонжероне кузова, что не совсем удачно. Если на автомобиле не установлена система улавливания паров бензина, то пары могут легко проникать в салон по внутренним полостям. Устранить такой промах инженеров можно путем доработки. Потребуется Клапан бензобака обратный ВАЗ 2105, 2108-099, 2110 (код 21050-1164060) и колпачок предохранительн ого клапана ВАЗ 21082 (код 21082-1101194).
  1. Извлекаем из лонжерона (в арке снятого колеса) шланг вентиляции сепаратора.

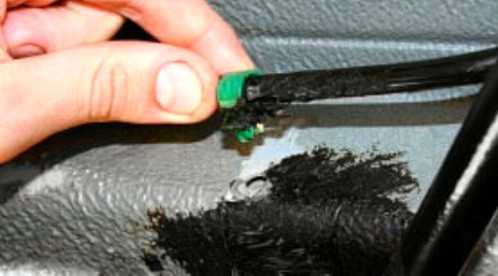

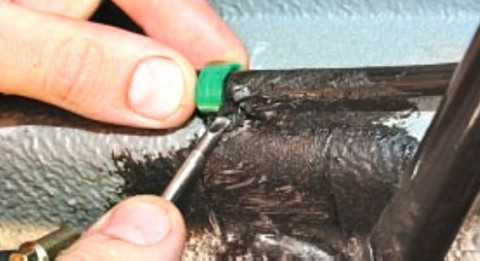

  2. Конец шланга подогреваем в горячей воде или обминаем его плоскогубцами.
  3. Одеваем на этот шланг купленный клапан с колпачком.
  4. Выводим наше устройство за сепаратор и крепим его хомутами.

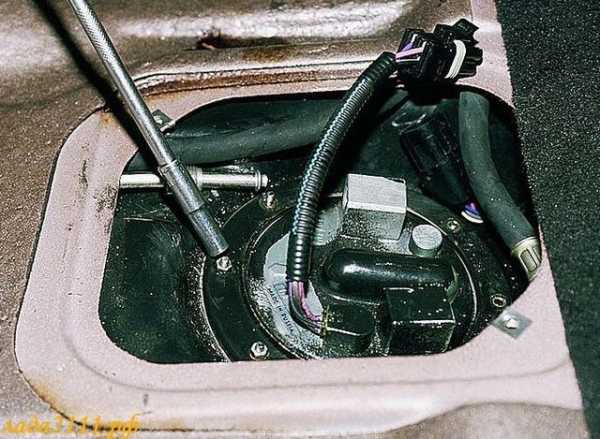

Причина №3: Крепление бензонасоса.Бензонасос крепится с помощью прижимного кольца, а для предотвращения попадания паров бензина в салон устанавливается уплотнительное кольцо.Проверяем состояние этой прокладки, уплотнение клеммника на бензонасосе и достаточно ли сильно затянуты гайки прижимного кольца (инструкция по снятию).Не редко шпильки топливного бака ломаются и их приходится восстанавливать. Временное решение в таком случае - заклеить лючок бензобака скотчем.Причина №4 Пробитие бензобака.В этом случае топливный бак ремонтируют.

xn--2111-43da1a8c.xn--p1ai

Все признаки неисправности адсорбера. Факты и на что следует обратить внимание

Немногие автолюбители знают, какие существуют признаки неисправности адсорбера. А некоторые – вообще не представляют: что за запчасть такая и для чего она предназначается в современной машине. Ведь в более «пожилых» отечественных моделях этих диковинных штук и в помине не было. Да, с появлением «Евро 3», экологического стандарта, авто-конструкторы стали применять данный прибор в обязательном порядке с целью задерживать пары топлива, исключать их попадание в атмосферу. Такое вот предписание, согласно этому самому стандарту, и его необходимо выполнять. А в системах большинства автомашин, иноземного и родного производства, появился адсорбер (абсорбер). Деталь выглядит, как малых размеров непрозрачная банка. Внутри нее происходит процесс адсорбции газов с помощью угля или других веществ, которыми наполняется адсорбирующее устройство. Есть у него и специальный электрический клапан, который при работе издает характерные звуки – клацанье при разогреве движка.Признаки неисправности адсорбера различны. Деталь, как всякая другая, может приходить в негодность, засоряться. А огрехи могут возникать из-за механических повреждений, естественного износа при эксплуатации, а также – вследствие загрязнения элемента, который поглощает газы..Так, одним из признаков, что адсорбер вышел из строя, может быть чрезмерное давление в бензобаке. Скапливаются пары, которым попросту некуда деваться из системы (они при незапущенном двигателе не отходят через адсорбер). Проверка происходит просто: открываем крышку бензобака и, если слышно характерное шипение, то там скопилось достаточно паров, могущих повредить атмосфере. При этом, легкое шипение все же следует принимать за норму, так как по современным эко нормам топливные системы в автомобилях должны быть герметичными, удерживать в себе пары бензина, предотвращая попадание в атмосферу. Если у вашего движка при прогреве до 60°C на холостых реально падают обороты (так, что двигатель в движении глохнет), то, скорее всего, необходимо тщательно проверить адсорбер. Возможно, он – причина всех этих бед. Отсоединяем шланг, ведущий от коллектора к клапану, заглушаем его любыми способами (затычка, перегиб, перетяжка). И если проблема не исчезает, а движок опять проделывает выкрутасы с нестабильностью оборотов, то ваш адсорбер засорен.Признаком, что адсорбер или его клапан вышли из строя, может служить, что двигатель тупит в разгоне. Это происходит потому, что производительности бензонасоса не хватает из-за постоянного разрежения в топливном баке.Одним из первых признаков того, что клапан адсорбера «накрылся» служит его постоянное молчание. Ведь при разогреве движка он издает характерное клацанье или постукивание. Если отсутствует на слух – то неисправность грядет уже в скором времени. Чем грозит?Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так ч

motorsmarine.ru

Замена узлов системы улавливания паров топлива

Узлы системы улавливания паров топлива (адсорбер, сепаратор паров топлива, клапан продувки адсорбера, гравитационный клапан) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера. Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до его остановки.

Вам потребуются: ключ «на 10», отвертка с плоским лезвием.

Примечание

Пред снятием узлов системы улавливания паров топлива отсоедините провод от клеммы «минус» аккумуляторной батареи.

Сепаратор паров топлива установлен в нише левого заднего колеса.

1. Установите автомобиль на подъемник или осмотровую канаву.

2. Снимите левое заднее колесо (см. «Замена колеса»).

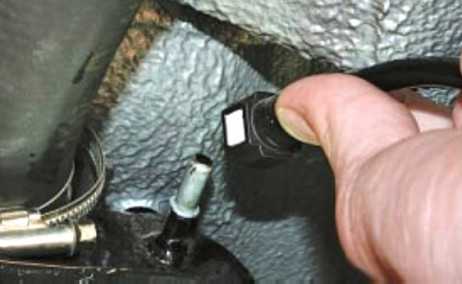

3. Для снятия сепаратора сожмите фиксатор быстросъемного разъема…

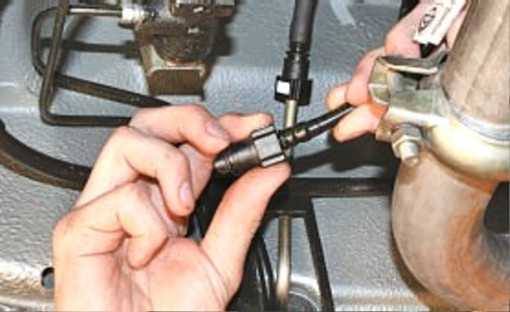

4. …и снимите трубку слива топлива со штуцера бензобака.

5. Подденьте отверткой держатель трубки слива топлива…

6. …и высвободите держатель вместе с трубкой.

7. Отверните гайку крепления держателя пароотводящей трубки от сепаратора к адсорберу.

8. Разомкните пароотводящие трубки, сжав фиксатор быстросъемного разъема.

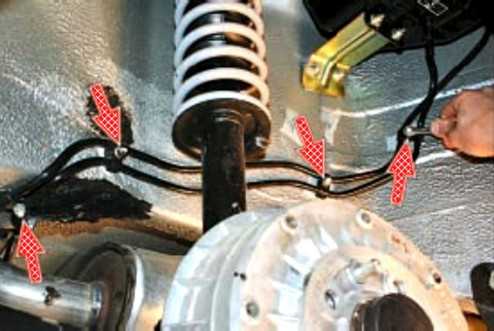

9. Отверните четыре гайки крепления держателей пароотводящей трубки и трубки слива топлива.

10. Отверните две гайки крепления кронштейна сепаратора к кузову…

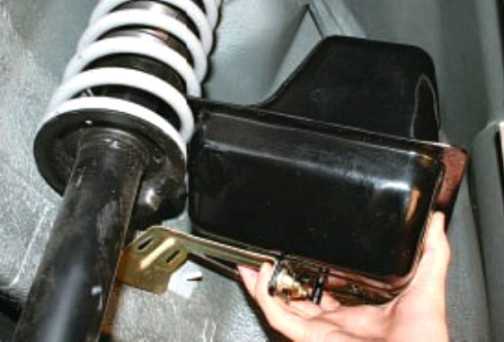

11. …и снимите сепаратор в сборе с кронштейном, трубками и гравитационным клапаном.

Примечание

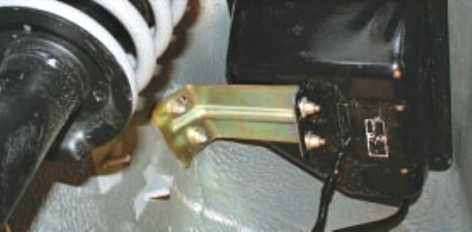

Так выглядит сепаратор в сборе. Приобретайте для замены точно такой же вместе с трубками и гравитационным клапаном, так как трубки несъемные.

12. Устанавливайте сепаратор паров топлива в последовательности, обратной снятию.

Адсорбер системы улавливания паров топлива установлен в моторном отсеке на облицовке радиатора справа. В связи с особенностями компоновки автомобиля доступ к его креплению непосредственно на автомобиле достаточно прост.

1. Для снятия адсорбера сожмите фиксатор быстросъемного разъема…

2. …и снимите трубку подачи паров топлива к клапану продувки. Аналогичным образом отсоедините трубку забора паров топлива от сепаратора.

3. Выверните два болта крепления адсорбера…

4. …и снимите адсорбер.

Примечание

Так выглядит адсорбер. Приобретайте для замены точно такой же.

5. Устанавливайте адсорбер в порядке, обратном снятию.

Клапан продувки адсорбера установлен в моторном отсеке на декоративном кожухе двигателя.

1. Для снятия клапана отожмите фиксатор…

2. …и отсоедините от клапана колодку жгута проводов.

3. Отожмите фиксатор пружинного зажима…

4. …извлеките зажим…

5. …и снимите клапан с кронштейна его крепления.

6. Ослабьте затяжку хомута крепления шланга подачи паров топлива от адсорбера…

7. …и отсоедините шланг от штуцера клапана продувки.

8. Ослабьте затяжку хомута крепления шланга подачи паров топлива к дроссельному узлу…

9. …и отсоедините шланг от штуцера клапана.

Примечание

Так выглядит клапан продувки адсорбера. Приобретайте для замены точно такой же.

10. Устанавливайте клапан продувки адсорбера в порядке, обратном снятию.

carmanz.com

Система улавливания паров топлива Лада Приора

Страница 1 из 3

Узлы системы улавливания паров топлива (адсорбер, сепаратор паров топлива, клапан продувки адсорбера, гравитационный клапан) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера.

Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до его остановки.

Замена сепаратора паров топлива

Сепаратор паров топлива установлен в нише левого заднего колеса.

Снимите минусовую клемму с аккумулятора

1. Установите автомобиль на подъемник или осмотровую канаву.

2. Снимите левое заднее колесо.

3. Для снятия сепаратора сожмите фиксатор быстросъемного разъема

4. Снимите трубку слива топлива со штуцера бензобака.

5. Подденьте отверткой держатель трубки слива топлива

6. Высвободите держатель вместе с трубкой.

7. Отверните гайку крепления держателя пароотводящей трубки от сепаратора к адсорберу.

8. Разомкните пароотводящие трубки, сжав фиксатор быстросъемного разъема.

9. Отверните четыре гайки крепления держателей пароотводящей трубки и трубки слива топлива.

10. Отверните две гайки крепления кронштейна сепаратора к кузову

11. Снимите сепаратор в сборе с кронштейном, трубками и гравитационным клапаном.

Так выглядит сепаратор в сборе. Приобретайте для замены точно такой же вместе с трубками и гравитационным клапаном, так как трубки несъемные.

12. Устанавливайте сепаратор паров топлива в последовательности, обратной снятию.

autoruk.ru

Топливный сепаратор | Назначение, принцип действия, особенности конструкции – на промышленном портале Myfta.Ru

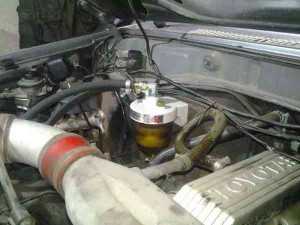

Часто в дизельном топливе появляется лишняя вода, которая негативно влияет на работу машины. Эта жидкость вместе с топливом попадает в бак и может привести к поломке всей топливной системы. Есть несколько выходов для того, чтобы в дизельное топливо не попала вода.

Самый оптимальный вариант – это установить топливный сепаратор. Это устройство делят на два типа – фильтр сепаратор и сепаратор с подогревом. Каждый из них способствует более длительной и надежной работе дизельной системы.

Сепаратор устанавливается на топливной системе и помогает ее очистить. На данный момент практически во всем  дизельном топливе есть лишняя вода и разные механические частицы, которые плохо влияют на  работу дизеля в целом.

Для того чтобы избежать проблем, следует установить топливный фильтр сепаратор.  Это устройство позволяет удалить из дизельного топлива всю воду и большую часть механических и химических загрязнений.

Принцип действия фильтра состоит в следующем:

Все дизельное топливо поступает внутрь сепаратора, проходит через специальные каналы и закручивается, как центрифуга. При этом все механические загрязнения отходят на стенки отстойника и вытекают вниз, а очищенное топливо попадает в дизельную систему.

Потом наступает второй этап работы фильтра, во время которого все топливо поднимается вверх через систему лопастей. Затем направление топлива изменяется: оно идет по двум лопастям, а более мелкие частицы оседают на колбе, остальные же скатываются на ее дно.

Затем начинается последний процесс работы сепаратора. Топливо проходит через фильтрующее устройство и окончательно очищается от всех инородных элементов. После этого дизельное топливо поступает в нагнетательную магистраль к подкачивающему насосу и далее проходит по всей топливной системе. Таким образом это небольшое устройство в несколько этапов очищает топлива, делая его по-настоящему качественным.

Топливный сепаратор с подогревом

Часто при неблагоприятных погодных условиях приходится на топливную систему устанавливать дополнительные  обогревающие устройства, такие, например, как топливный сепаратор с подогревом. Такое оборудование помогает непрерывно подогревать дизельное топливо и может быть подключено к ручному или автоматическому управлению.

Практически все модели сепараторов с подогревом оснащены специальным электронным блоком автоматического автономного контролирования подогрева с выносным датчиком температуры. Такая система начинает работать при пуске двигателя и постоянно контролируется, сравнивая температуру нагрева топлива с температурой на улице. Специальные теплоотдающие стержни, которые находятся на сепараторе, помогают управлять температурой, поэтому перегрева или не догрева топлива просто не может быть.

myfta.ru
