Съемники сайлентблоков своими руками – Съемник сайлентблоков своими руками: как сделать, что нужно?

Содержание

Съемник сайлентблока своими руками: тонкости процесса

Каждый водитель, который имеет малейшие представления об устройстве транспортного средства, знаком с таким элементом как сайлентблок. Такие детали выполняют в автомобиле немаловажную роль. С их помощью происходит устранение колебаний в разных узлах автомобиля, которые возникают в процессе его эксплуатации. И хотя многие автомобилисты считают эту деталь не такой важной, как тот же двигатель или тормозную систему, за ним крайне важно следить и своевременно проводить ремонтные работы. В противном случае, такая неосмотрительность приведет к тому, что неисправность сайленблоков повлечет за собой поломку механизма в котором он установлен, а то и к более серьезным проблемам на автомобиле. В этом полезном материале будет рассказано, как можно самостоятельно сделать съемник сайлентблока. О том, какие инструменты для этого понадобятся и какие тонкости процесса стоит учесть при выполнении работы.

Использование съемника

В первую очередь хотелось бы отметить один важный момент. Дело в том, что проведение замены элемента без съемника чревато повреждением его и механизма в целом. Нередко опытные мастера стараются прибить внутреннюю часть устройства с использованием молотка. Но зачастую такая манипуляция приводит к тому, что деталь неровно прилегает и ее внутренняя часть со временем начинает повреждаться. Решением подобной проблемы считается применение гидравлического съемника сайленблока, который помогает соединить две части устройства таким образом, чтобы не допустить повреждения. При этом схема съемника основана на использовании длинного приспособления с резьбой, чтобы выкрутить и вкрутить элемент. Это позволяет равномерное опускание и поднятие внутренней части детали. Что же касается выполнения работ по изготовлению съемника своими руками, то в этом вопросе значимое внимание должно быть отведено ознакомлению со схемой. Можно также посмотреть конструкции уже готовых съемников, которые можно отыскать в любом автомобильном магазине.

Как сделать съемник: инструкция по изготовлению

С помощью съемника можно быстро и легко выполнить снятие и запрессовку сайленблоков. Для изготовления такой удобной детали не требуется наличия оргомного багажа знаний и навыков. Работа по изготовлению съемника не представляет собой особой сложности и может быть выполнена при желании любым автомобилистом. Главное для этого взять нужный инструмент:

  • Ключи и отвертки;
  • Отрез крепкой металлической трубы диаметром немного больше сайлентблока;
  • Шайбы из стали;
  • Длинный болт с резьбой;
  • Спецодежда и перчатки.

Для начала необходимо хорошо изучить автомобильную подвеску и определится с тем, как лучше использовать съемник. Далее в часть трубы следует с одной стороны вставить сайлентблок, а с другой — новый механизм. Направить сайленблок в посадочное место, взять болт и прикрутить его в центр.

Подробнее об изготовлении съемника сайлентблока будет рассказано в этом видеоматериале:

Опубликовано: 11 марта 2019

automend.ru

Как поменять сайлентблоки – практические советы и особенности работы + Видео

Как заменить сайлентблоки на своем автомобиле? Это можно сделать с помощью специального съемника или воспользоваться другими подручными средствами. Сайлентблоки представляют собой резинометаллические шарниры, которые используются для гашения различных вибраций подвески и надежности крепления различных механизмов.

1 Основной инструмент для замены сайлентблоков

На необходимость поменять сайлентблоки указывает характерный скрип и шум в подвеске, который особенно проявляется при движении по неровной дороге. Еще одним признаком неисправности сайлентблоков является плохая управляемость и маневренность автомобиля при вхождении в поворот. Износ резины тоже может служить первым признаком того, что сайлентблоки нужно срочно менять. Чтобы поменять сайлентблоки, необходимо приобрести новые детали и выпрессовать старые. Для выпрессовки используется специальный инструмент, который называется съемник.

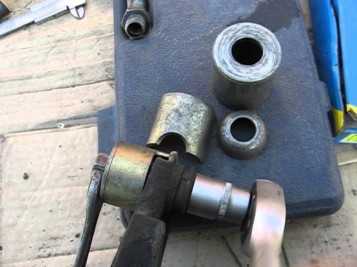

Специальный инструмент для выпрессовки изношенных деталей

Съемник чаще всего представляет собой гидравлическое устройство, с помощью которого можно менять деталь, отсоединив резинометаллический шарнир без его механического повреждения. Такие устройства используются на всех сервисах, на которых ремонтируют ходовую часть авто. С помощью съемника вкручивается или выкручивается специальный механизм с определенным типом резьбы, который поднимает или опускает внутреннюю часть детали. В этом случае происходит равномерная выпрессовка или запрессовка шарнира в рычаг или балку.

Профессиональные съемные комплекты достаточно дороги, да и менять сайлентблоки на автосервисе не всегда дешево. Поэтому многие автовладельцы предпочитают самостоятельно менять передние и задние сайлентблоки ходовой, для чего используют различные методы выпрессовки и запрессовки деталей. Съемник можно изготовить своими руками, для этого потребуются дополнительные детали и оборудование.

2 Изготавливаем простой съемник своими руками

Проще всего использовать набор ключей различного диаметра, строительный болт М20 или металлический прут с резьбой, две стягивающий чашки с шайбами или кусок металлической трубы, которая по диаметру больше диаметра самого сайлентблока.

Принцип работы такого устройства прост. Втулка устанавливается с той стороны сайлентблока, в которую он будет выпрессован. В отверстие детали просовывается болт, а гайки постепенно стягиваются. Таким образом шайбы сводятся, одна из них упирается, другая механическим усилием выдавливает сайлентблок из посадочного места в рычаге. Разница между съемниками, которые изготовлены кустарным способом, и профессиональным оборудованием в универсальности и удобстве применения.

Выдавливание сайлентблока из посадочного места в рычаге

Профессиональные наборы имеют в комплекте несколько шайб и втулок различного, в том числе конусообразного, диаметра, некоторыми из них можно выпрессовывать сайленты без снятия узлов подвески.

Если человеческого усилия недостаточно, на помощь приходит гидравлика и пресс с опорами, с помощью которого можно менять даже самый мощный сайлентблок.

Это чаще всего применимо к деталям для грузовых автомобилей. Если времени или сил на изготовление съемника нет, можно прибегнуть к другим способам выпрессовки и замены сайлентблоков.

3 Как самостоятельно поменять сайлентблоки – несколько простых решений

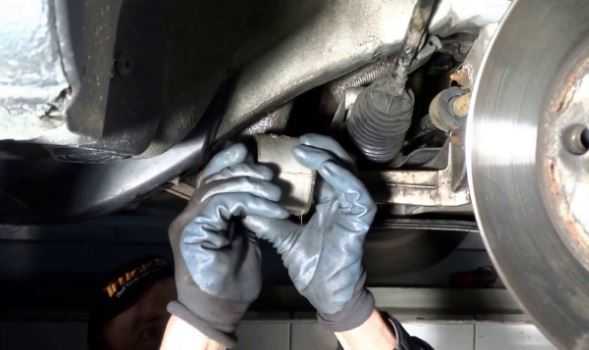

Перед тем как заменить сайлентблоки, необходимо поднять автомобиль (любой модели) на домкраты или подъемник и снять некоторые элементы подвески. Особенности демонтажа этих элементов на каждом автомобиле разные, однако если речь идет о замене сайлентблоков переднего рычага, то почти на всех легковых авто необходимо снять передние колеса, отсоединить крепления шаровой опоры и стойки (иногда требуется отвод тормозного механизма) и отсоединить рычаг. При замене сайлентблоков задней балки главное не пережать и не повредить тормозные шланги, иначе их придется менять. Когда рычаг или иная деталь снята, можно начинать выпрессовку шарнира.

Самые эффективные способы:

  • распилить металлическую часть сайлентблока ножовкой по металлу (аккуратно, чтобы не задеть часть детали, в которой сайлентблок находится) и выдавить деталь из проушины,
  • аккуратно выбить кувалдой и зубилом,
  • использовать тиски и втулку по принципу обычного съемника,
  • выжечь резиновую или полиуретановую часть паяльной лампой или горелкой.

Для установки (запрессовки) нового сайлентблока следует использовать тот же съемник или постараться установить деталь, зажав рычаг в тисках и забивая ее с помощью молотка. Перед запрессовкой отверстие необходимо обязательно очистить от грязи и ржавчины и смазать мыльным раствором, иначе установить новый сайлент без повреждения будет практически невозможно. Если для запрессовки используется съемник, то втулка должна быть специальной конусовидной формы, в этом случае вы не рискуете повредить деталь. Важно помнить, что после установки новых деталей затягивать болты следует только после того, как будут установлены колеса и автомобиль будет спущен на землю.

tuningkod.ru

описание работы, материалы и способы

Всем, у кого есть автомобиль, знакома проблема, когда появляется потребность выпрессовать или же запрессовать сайлентблоки. Не всегда хочется обращаться к специалистам, да и сделать это своими руками намного приятнее.

Благодаря этой статье вы узнаете, что такое сайлентблоки, зачем они нужны, и главное — как их запрессовать и выпрессовать в домашних условиях разными методами.

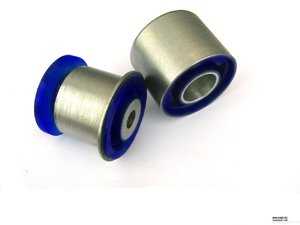

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

  1. Оберегают составные части от выработки и разрушения посредством гашения колебаний.
  2. Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
  3. Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.

И это только главные плюсы, на самом деле их гораздо больше.

Как понять, что пора проводить замену

Перед тем как вы вознамеритесь запрессовать данные детали, в первую очередь следует отлично их осмотреть, чтобы удостовериться в том, что они и вправду требуют замены. Проверьте, нет ли дыр и каких-либо деформаций, не вспучились ли резины на шарнирах и не возникли ли трещины. Проведите манипуляции с составными частями, определяя присутствие люфтов. Если же допустимая норма превышена, значит, замена деталей неминуема. Откладывать процедуру запрессовки не рекомендуется. С течением времени эта проблема только усугубится, она может привести к выходу из строя рычага подвески.

Главные показатели, которые указывают на поломку одной детали либо же нескольких:

  1. Управлять машиной стало намного труднее.
  2. Во время преодоления неровностей подвеска начинает громко стучать. Покрышки изнашиваются неравномерно, чего раньше не наблюдалось.
  3. Стало значительно сложнее регулировать развал-схождение.

Необходимые материалы

Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:

  1. Монтировка;
  2. Домкрат;
  3. Набор гаечных ключей;
  4. Новые шарниры.

В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.

Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки

нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.

Выпрессовка в домашних условиях

Заменить данные детали не так трудно, как могло бы показаться на первый взгляд. К примеру, многие владельцы автомобилей в этом удостоверились, когда производили замену деталей, руководствуясь специальной техникой для самостоятельной замены. Именно по данной причине встречается много людей, которые приняли решение собственноручно и в домашних условиях сделать замену сайлентблоков.

Первый метод

В первую очередь, узнаем о том, как это должно быть в идеале.

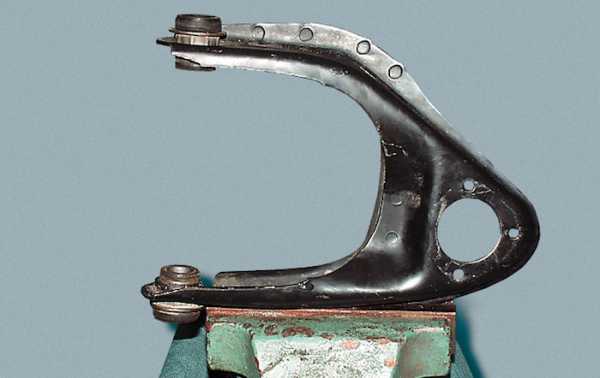

Рычаг, в котором нужно сделать замену резинометаллического шарнира, устанавливают на специальную проставку под пресс. На эту проставку и будет выдавливаться старый сайлент. Затем сверху устанавливают еще одну проставку — она выдавливает старую втулку. Такой метод употребляют работники СТО, так как у них имеется нужный набор проставок и мощнейший пресс в 10−20 тонн.

Второй метод

Практически у всех владельцев машин мощного пресса, естественно, нет, но у множества в гараже есть домкрат либо хорошие тиски. Если воспользоваться мощными тисками, можно удачно выдавить старые втулки по знакомому нам уже принципу: проставка для исходной втулки и проставка для надавливания на втулку.

На первый взгляд, становится непонятно, как можно домкратом выдавить сайлент? Все очень просто: нужно сварить рамку в форме прямоугольника из швеллера либо уголка, чтобы по высоте она была чуть выше рычага и домкрата. Принцип работы следующий: поставьте домкрат в рамку, затем сверху штока установите проушину рычага, а также две проставки, про которые было сказано выше. Создаем нужное давление, после чего втулка выдавливается из своего посадочного места. Необходимо подчеркнуть, что чаще всего домкрат мощностью в 3−5 тонн не в силах совладать с такой работой, поэтому рекомендуется применять 10-тонные домкраты.

Третий метод

В случае если у вас нет ни пресса, ни домкрата, но при этом присутствует сильное желание заменить сайлентблоки без помощи других, можно воспользоваться третьим методом — использование простого пресс-съемника (болт с гайкой либо же шпилька).

Принцип работы состоит в том, чтобы образовать давление с помощью постепенного закручивания гайки на шпильке, этот метод можно назвать аналогом тисков. Данная шпилька с шайбой подходящего диаметра просовывается в проушину через сайлентблок, затем с другой стороны следует надеть проставку с шайбой и закручивать гайку. Вертясь по резьбе, гайка создает нужное давление и принуждает сайлент выдавливаться в специальную проставку.

Этот «способ» требует использования прочной, каленой шпильки и с такой же крепкой гайкой. Если же взять мягкую шпильку либо гайку, у вас, скорее всего, ничего не выйдет. К примеру, бывают случаи, когда из-за сильного давления шпилька кривится, вследствие чего срывается резьба на гайке. Однако существует и тысячи тех, кому удалось поменять сайлентблоки, используя именно этот метод. Ведь все зависит от качественности и прочности используемого материала.

Плюсом этого метода считается его бюджетность, а также удобство, если посмотреть со стороны «мобильности». Другими словами, вам не надо, к примеру, полностью снимать рычаг или же всю ступицу, достаточно будет просто иметь такой вот простой пресс-съемник.

Четвертый метод

Этот метод можно отнести к кардинальным решениям либо к крайним мерам. Его принцип заключается в том, чтобы всеми популярными методами и приспособлениями добыть сайлент из посадочного места. Для этого вам нужно выбить старую деталь при помощи мощной отвертки либо толстого клинообразного куска арматуры. Вам необходимо постараться забить отвертку либо что-то между сайлентблоком и втулкой, таким образом, деформируя внутри стенку втулки. Теперь, когда втулка сминается и подается внутрь, выбить ее совсем нетрудно. Прежде чем начать выбивать сайлентблок, нужно выдавить либо выжечь внутреннюю втулку детали и по возможности все остатки резины.

Пятый метод

Следующий способ извлечения сайлентблока невозможно назвать выпрессовкой, так как он, как и предыдущий, не предусматривает присутствия пресса: все, что нужно — это полотно по металлу, молоток и отвертка. Принцип простой, однако небезопасный. Устраняем внутреннюю втулку, потом берем полотно и принимаемся резать наружную втулку. Старайтесь максимально прорезать старый сайлент, при всем этом не испортив сам рычаг либо проушину. Лучше всего сделать два надреза, а затем при помощи плоской отвертки сайлентблок будет легко деформироваться и выбиваться.

В случае если ни один из перечисленных выше методов не помог, а вам по-прежнему нужно это сделать, остается только один выход — доверить данную работу специалистам. Чтобы достичь желаемого результата, берите деталь и отправляйтесь на СТО, где специалисты, используя выпрессовыватель сайлентблоков и другие специальные инструменты, качественно сделают всю необходимую работу «в мгновение ока».

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.

Первый метод

Как и в выпрессовывании, запрессовка в идеальном варианте должна выполняться с помощью тисков. Принцип несколько похож, но только с точностью наоборот. Прежде чем запрессовать деталь, нужно наждачной бумагой тщательно очистить посадочное гнездо от остатков и ржавчины предыдущего сайлента. Потом проушина щедро смазывается смазкой наподобие «Литол» либо же мыльным раствором. Устанавливается рычаг, сверху ставится деталь, после этого через особую оправку осуществляется давление пресса на проставку. Она и будет вдавливать деталь в посадочное место.

Второй метод

Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.

Третий метод

Пресс-съемник. В случае если сайлентблок маленький, «поставить его на свое место» можно с помощью такого же пресс-съемника, который употреблялся для выпрессовки детали из гнезда. Снова принцип одинаковый, лишь в качестве пресса употребляется толстая шайба и шпилька.

Четвертый метод

С использованием кувалды и грубой силы. Этот метод не самый лучший из всех существующих, так как он больше рассматривается чисто с теоретической стороны. Другими словами, он действительно позволяет запрессовать деталь, вот только очень сложно сказать, какими будут результаты и качество работы. Принцип достаточно простой: берем рычаг, на него ставим сайлент, после этого быстро и сильно бьем по нему.

После такого сильного воздействия он должен зайти в ухо рычага. Только главный недостаток метода в том, что спрогнозировать правильность движения данной детали не так просто, он может криво зайти в место посадки. Помимо прочего, может произойти «закусывание» резиновых составных частей и повреждение самого рычага либо же сайлентблока. Проще говоря, удар очень трудно держать под контролем, и часто после подобного рода «экспериментов» приходится обращаться к специалистам и заново все переделывать. Поэтому хорошенько подумайте о возможных последствиях до применения данного способа.

Пятый метод

Последний известный метод запрессовки сайлента — это использование веса авто. Принцип состоит в том, чтобы использовать вес своей машины в корыстных целях. Происходит все это так: под машину устанавливаете гидравлический либо винтообразный домкрат, снимаете колесо. Потом устанавливаете рычаг с сайлентом, который нужно запрессовать, под ступицу.

Дальше хорошенько все ровняем и начинаем медленно опускать домкрат. В таком случае рекомендуется, чтобы вам кто-нибудь помогал. Веса машины будет вполне достаточно, чтобы прочно вдавить деталь в место посадки. Недостаток этого метода в том, что он неудобен и в некоторой мере небезопасен, кроме того, не так просто держать под контролем правильность посадки детали в посадочное гнездо. Но, когда у вас нет иного варианта, метод вполне достоин внимания.

Каждый метод по-своему эффективен и интересен. Обдумайте для себя все плюсы и минусы каждого способа, чтобы наверняка определиться.

tokar.guru

съёмник сайлентблоков

Съёмник сайлентблоков позволяет аккуратно и без порчи деталей (рычагов) выпрессовать изношенные сайлентблоки и запрессовать новые, даже не снимая деталь с автомобиля, мотоцикла или скутера. В этой статье, рассчитанной на новичков в ремонте ходовой,  будут описаны и показаны варианты съёмников, от заводских до самодельных и принцип работы съёмника.

Сайлентблоки имеются в любом автомобиле, мотоцикле и даже мопеде (скутере) и после определённого пробега любой техники, резина сайлентблока стареет, изнашивается, появляются люфты, стуки и дефекты в управляемости машины. Ездить становится не комфортно и даже опасно и разумеется изношенные детали требуют замены.

Заменить изношенные сайлентблоки конечно же можно с помощью молотка или кувалды, но вряд ли ударная технология позволит произвести ремонт без порчи деталей (рычагов) и рук. Можно конечно для выпрессовки использовать пресс, но во первых далеко не у всех он есть в мастерской, во вторых для пресса всё равно придётся подбирать или точить оправки (втулки), а в третьих пресс позволит выпрессовать изношенные сайлентблоки только из снятого с машины рычага.

Ну а съёмник сайлентблоков, даже самодельный, позволит произвести замену изношенных сайлентблоков легко, бесшумно и без порчи деталей, причём выпрессовка будет производиться в некоторых случаях по месту, то есть без снятия самого рычага с машины. В итоге съёмник позволяет сэкономить кучу нервов и времени, ну и конечно же не придётся махать молотком.

Сейчас уже полно в продаже заводских съёмников для выпрессовки сайлентблоков, которые предназначены по диаметру втулок для конкретных моделей машин. Но в продаже можно встретить и более универсальные съёмники, например как на фото чуть ниже, которые в своём наборе имеют множество давящих втулок разного диаметра.

Съёмник сайлентблоков — универсальный заводской набор

Искать и покупать данный набор есть смысл если вы часто меняете машины, то есть самостоятельно их ремонтируете и потом продаёте, ну или занимаетесь ремонтом машин профессионально.

Если же у вас имеется одна машина, на которой вы ездите несколько лет и все эти годы вы самостоятельно обслуживаете её ходовую часть, то лучше всего приобрести или изготовить съёмник сайлентблоков с диаметром втулок только лишь для вашего автомобиля или мотоцикла (скутера).

К тому же на большинстве серийных машин диаметр сайлентблоков почти одинаковый и часто один и тот же съёмник подходит для деталей некоторых разных марок автомобилей. Но прежде чем отправляться в магазин за съёмником (или к токарю) следует подлезть под вашу машину с штангельциркулем и замерить наружный диаметр изношенных резиновых втулок (сайлентблоков), которые вам предстоит выпрессовать и заменить новыми.

Это позволит купить съёмник с втулками именно под ваши детали (сайлентблоки). Конечно же многие продавцы знают для какой модели машины подходят продаваемые у них съёмники, но я встречал таких, которые не знали (особенно для мотоциклов и сутеров), а если и знают, то всё же лучше доверять мерительному инструменту, чем продавцу. Лишняя проверка никогда не помешает и избавит вас от беготни обратно в магазин, для замены на другой.

Для того, чтобы новичкам не ошибиться в диаметре давящих втулок покупаемого или изготавливаемого вами съёмника, достаточно взглянуть на чертёж чуть ниже, ну и как было сказано выше, замерить сайлентблоки на вашей машине. Разумеется все размеры на чертеже чисто условные и эти размеры подбираем именно для сайлентблоков вашей машины, а как подобрать, я напишу чуть ниже.

самодельный съёмник сайлентблоков — чертёж

На чертеже видно, что та втулка, которая будет давить на сайлентблок при выпрессовке (втулка указанна красной стрелкой), должна быть чуть меньшего диаметра (примерно на пол миллиметра), чем наружная металлическая обойма сайлентблока (указанная зелёной стрелкой) и соответственно чуть меньше, чем внутренний диаметр посадочного отверстия в рычаге подвески вашей машины.

Ну а большая втулка, указанная синей стрелкой на чертеже, должна быть на несколько мм больше маленькой втулки и самого сайлентблока (его наружной обоймы), но наружный диаметр большой втулки должен быть не больше диаметра самого рычага, в идеале большая втулка должна упираться в середину рычага вокруг его отверстия (идеальное место упора большой втулки указано пунктирной линией на чертеже).

Это позволит втулке (указанной красной стрелкой) при выпрессовке сайлентблока свободно пройти сквозь посадочное отверстие в рычаге подвески и до конца выдавить изношенный сайлентблок наружу. Надеюсь новичкам всё понятно.

Замена сайлентблока с помощью съёмника. О замене сайлентблоков с помощью съёмника я уже писал вот в этой статье, на примере автомобиля Волга. Но и для автомобилей других марок принцип работы практически одинаковый. Главное как я уже говорил выше, точно подобрать по диаметру втулки съёмника.

Маленькую втулку съёмника, как видно на чертеже, упираем в металлическую обойму сайлентблока, а большую втулку упираем с другой стороны в корпус рычага. Далее подкладываем шайбы на втулки (на некоторых конструкциях съёмников шайбы и втулки одно целое и это удобнее) и стягиваем этот «бутерброд» с помощью длинной шпильки или болта.

Разумеется шпилька или болт должны быть чуть меньшего диаметра чем внутренняя обойма сайлентблока и свободно проходить сквозь весь «бутерброд». Далее остаётся сжать собранную конструкцию с помощью гаек, и далее нужно давить гайками, стягивая весь «бутерброд», пока меньшая втулка съёмника не выдавит сайлентблок из посадочного отверстия рычага (при этом сайлентблок выдавится во внутрь большой втулки съёмника).

При запрессовке нового сайлентблока, всё конструкцию собираем точно также как и для выпрессовки (почти как на чертеже), только новый сайлентблок будет располагаться пока не в рычаге, а между маленькой втулкой и посадочным отверстием в рычаге, и гайки на шпильке будут выкручены соответственно немного больше (примерно на ширину сайлентблока).

Опять же остаётся сжать гайки, при этом следим чтобы в начале запрессовки сайлентблок не перекосило, то есть чтобы он располагался в начале отверстия рычага ровно без перекосов. Сжимаем гайки до тех пор, пока новый сайлентблок не войдёт полностью в посадочное отверстие рычага.

Самодельный съёмник сайлентблоков.

Самодельный съёмник совсем несложно изготовить (опять же согласно чертежу выше), если имеется токарный станок или знакомый токарь. Втулки и шайбы советую точить как одно целое, так будет проще и легче при установке съёмника для выпрессовки.

Разумеется следует точить втулки (а также шпильку) из качественной углеродистой стали (например СТ45, 40Х13 и им подобным). Из таких сталей съёмник прослужит намного дольше любого заводского китайского съёмника, которыми захламлены рынки и магазины.

Однако если нет токарного станка, или знакомого токаря, то вполне можно самостоятельно изготовить съёмник сайлентблоков имея в наличии лишь болгарку и дрель с набором свёрл. Потребуется поискать в гаражном хламе отрезки труб подходящего диаметра (подойдут даже водопроводные), затем отрезать болгаркой нужные отрезки трубы, ну и подыскать или изготовить из листового металла шайбы, которые будут чуть больше, чем диаметр отрезков труб (втулок).

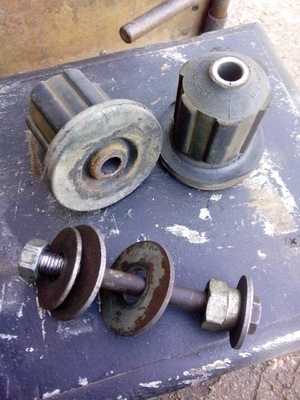

Съёмник сайлентблоков из водопроводной муфты, шайб и болта.



В качестве втулок можно использовать не только трубы подходящего диаметра, но и водопроводные муфты (см. фото), накидные головки из набора инструментов. Да и вообще любая цилиндрическая деталь, валяющаяся в гараже и подходящая по диаметру, может быть использована в деле.

Кстати, пример выпрессовки сайлентблоков съёмником, изготовленным из подручных материалов, найденных в гаражном хламе, показан в видеоролике под этой статьёй.



Главное чтобы диаметры найденных отрезков подошли к вашим сайлентблокам, которые необходимо заменить. А как определить нужные диаметры я описывал выше.

Ну и останется найти или купить на строительном рынке длинную шпильку, или болт, и самодельный съёмник сайлентблоков из подручных материалов готов, успехов всем.

suvorov-castom.ru

Как сделать съемник сайлентблоков своими руками? Будет не хуже покупного »

Как сделать съемник сайлентблоков своими руками? Будет не хуже покупного

Достаточно много автолюбителей интересуется, как сделать съемник сайлентблоков своими руками. Ведь менять эти, снижающие вибрацию элементы подвески, приходится достаточно часто. Причем, это относится не только к отечественным автомобилям, но и многим иномаркам. Проблема связана с не слишком качественными дорогами. Спортивный стиль вождения также отрицательно сказывается на техническом состоянии сайлентблоков, как части подвески. Не продлевает срок службы и неправильная установка.

Многие механики забивают сайлентблок молотком. При этом, повреждается резина, может смещаться металлическая втулка. Поэтому, всегда используйте съемники, в крайнем случае, имеются вполне безобидные методы поставить деталь на место без помощи специализированных инструментов. Об этом мы расскажем в конце статьи.

Как сделать съемник сайлентблоков своими руками? Перед ответом на этот вопрос, желательно разобраться, что такое сайлентблок. Так будет проще сделать съемник.

Сайлентблоком называют резинометаллический шарнир, который способен гасить вибрации, возникающие в подвеске. На легковых автомобилях чаще встречается деталь, выполненная в виде втулки из металла с корпусом из эластомера. Самым распространенным вариантом при изготовлении шарнира является обычная резина. Но, наиболее прочными и качественными, можно назвать полипропиленовые шарниры. Рекомендуется при замене приобретать именно такие.

Делаем съемник


Как уже писалось выше, без съемника снимать данную деталь с автомобиля не рекомендуется. При снятии вы можете попасть по лапе (рычагу), и повредить его. Причем, самое страшное тут микротрещины, которые могут вылезти наружу в самый неподходящий момент. Это приведет к аварии. Забивание нового сайлентблока на место, повреждает монтируемую деталь. Вскоре после замены, подвеска вашего автомобиля снова начнет стучать.

Также возможно нарушение углов установки колес (такое возможно только на моделях с четырех рычажной подвеской). В таком случае, вы получите не только внеочередную замену шарниров, но и необходимость приобретения новых колес.

Покупной инструмент, в данном случае, далеко не всегда является оптимальным выбором. Они далеко не всегда оказываются надежными. Также, их следует покупать, ну а зачем тратить деньги на то, что можно без проблем сделать самостоятельно практически из бросового материала. Еще одна причина, по которой люди пытаются сделать подобное приспособление самостоятельно, необходимость поменять шарнир, при этом под руками съемника не оказалось.

Сначала нужно разобраться, как работает съемник. В самом простом варианте, путем закручивания гайки, сайлентблок выдавливается из проушины рычага. Существуют еще и гидравлические приспособления. Работают они по такому же принципу, но приводятся в движение другими способами. Собрать гидравлический съемник в гаражных условиях практически невозможно. Поэтому, мы сделаем винтовой вариант приспособления.

Для работы вам потребуется следующее:

  • Болт. Его подбирают опытным путем;
  • Цилиндр. Он должен быть чуть шире, чем отверстие, в котором размещается сайлентблок;
  • Несколько шайб. Одна должна надежно перекрывать отверстие цилиндра. Иногда ее просто приваривают на один из его торцов.
  • Остальные должны быть меньше диаметра сайлентблока;
  • Подходящая по размеру гайка.

portalvaz.ru

Как самостоятельно смастерить съемник сайлентблоковAutoRemka

Сайлентблоки предназначены для гашения колебаний в узлах системы. От работоспособности этих деталей зависит «самочувствие» механизма, в котором они функционируют. То есть неисправный сайлентблок послужит причиной проблем в задней и передней подвеске. Мы поговорим далее о том, можно ли самостоятельно создать съемник сайлентблоков, что для этого понадобится и насколько это рационально.

Но для начала о том, как следует использовать съемник. Сразу скажем, что демонтаж сайлентблоков без данного устройства может повлечь за собой разрушение частей механизма. Некоторые неопытные мастера вместо этого бьют молотком по внутреннему пространству детали. В итоге это создает несбалансированное прилегание детали изнутри. Именно для аккуратного извлечения одной части устройства из другой и нужен съемник на основе гидравлики. Суть его работы сводится к постепенному выкручиванию или вкручиванию особого удлиненного приспособления, имеющего резьбу. Процесс установки детали называется запрессовкой. Чем аккуратнее и медленнее осуществляется эта работа, тем дольше прослужит весь механизм с запрессованным сайлентблоком.

Важно отметить, что при подобном ремонте всегда следует привести составные части подвески в рабочее положение. Если это не сделано, то вмонтированный сайлентблок будет работать не так эффективно и не особо долго.

Вид монтажа зависит от того, какой механизм установлен в машине. Но это не влияет на то, каким должен быть съемник. То есть он может быть как фирменным, так и собственного ручного производства. Важно лишь создать правильную схему его функционирования. Первая его часть прикреплена к внутреннему пространству блока, а вторая – к наружному. Когда происходит выкручивание, то первая начинает выходить из второй.

Съемник сайлентблоков своими руками можно создать в случае тщательного изучения магазинного образца, а также схемы его строения. Но в целом его конструкция несложна и состоит, по сути, из совокупности металлических простых частей и болтов.

Самодельный съемник на основе гидравлической силы будет универсальным. То есть он может производить демонтаж и монтаж сайлентблоков. Сделать его можно за два-три часа, а пользу он принесет огромную. Плюс к тому мы сэкономим на покупке фирменного устройства.

Для создания съемника надо будет взять несколько ключей разных размеров, отвертки, отрезок трубы из металла с размером в диаметре, который должен быть больше сайлентблока, от двух до десяти стальных шайб, удлиненный болт с надежной резьбой. Также для безопасности кожи на руках не помешают строительные перчатки.

Сначала как следует изучаем строение подвески машины. Сравниваем исправную и вышедшую из строя деталь. Смотрим на то, как они устроены и представляем мысленно, как к ним должен применяться съемник. В одну часть трубы устанавливаем старый сайлентблок, а на другую – новый. Теперь надо постепенно выдавливать исправной деталью прежнюю, при этом не повредив обе.

Новая деталь должна точно войти в посадочную область. После этого используем болт и закручиваем его в середину. Сначала он будет идти тяжело, поэтому придется применить молоток и легонько постучать им по детали. Но к середине закручивания болт должен пойти свободно и его уже закручивают без проблем одними пальцами. Стоит отметить, что для сохранения старой детали нужно будет создать специальную подставку. Подойдет обычная чаша с ручками из проволоки, в которую и упадет вытащенный сайлентблок.

Опытные мастера могут использовать и более примитивные подручные средства. Важно лишь, чтобы эти детали выполняли общую функцию выпрессовки и запрессовки. Как правило, съемник для переднего сайлентблока подойдет также и для заднего. Когда будем мастерить устройство, надо в точности учитывать параметры той или иной модели машины, так как строение каждой подвески отличается. То есть, если наш знакомый смог соорудить съемник для своей иномарки, то не факт, что его «изобретение» будет успешно работать с нашей отечественной подвеской.

В конце стоит напомнить, что качественный сайлентблок подарит авто ровный и спокойный ход без посторонних колебаний. Умело запрессованное устройство погасит 90% вибраций в системе. К тому же это не только удобство, но и увеличенный срок службы для других деталей машины, которые от сильных колебаний быстрее изнашиваются.

autoremka.ru

Как поменять сайлентблоки? Делаем все своими руками

Сайлентблок или разнометаллический шарнир — это небольшая, но очень нужная деталь, благодаря которой обеспечивается комфортность, удается избежать серьезных повреждений подвески во время езды по неровным дорогам, а также снижается уровень шума.

Сайлентблок представляет из себя две металлические втулки разного диаметра, расположенных одна внутри другой, между ними находится слой резины для поглощения любых колебаний в горизонтальной и вертикальной проекции. На них приходится львиная доля всех нагрузок, которые испытывает подвеска автомобиля.

Сайлентблок рассчитан на 100-200 тысяч километров пробега, но это в идеальных условиях. Со временем же они деформируются, втулки трескаются, резина может лопнуть и порваться, в результате ощущаются такие неприятные последствия:

  • характерный износ покрышек по краям — чувствуется люфт колеса, если просто дернуть его вручную;
  • машина дергается, клюет носом при старте и торможении;
  • посторонние скрипы при проезде неровностей;
  • при движении на скорости теряется колея, машину носит из стороны в сторону.

Если вы заметили такие неисправности, то следует поскорее задуматься о замене сайлентблоков, поскольку затягивание приведет к более серьезным расходам — ремонт подвески обойдется намного дороже, чем покупка комплекта сайлентблоков.

Стоит также разобраться, какой из сайлентблоков нужно заменить:

  • в креплении амортизаторов;
  • крепления реактивных тяг;
  • балки крепления двигателя и КПП;
  • стабилизатор;
  • штанги задней подвески.

Диагностику можно провести самостоятельно. Для этого можно заехать на эстакаду или яму, но лучше снять передние или задние колеса и провести визуальный осмотр разнометаллических шарниров. Если ощущается люфт рычагов или и без того видно, что резина потрескалась, вспучилась и выглядывает из-под шайбы, то необходимо произвести замену.

Замена сайлентблоков своими руками

Прежде всего нужно сказать, что поменять сайлентблоки крепления рычагов или стабилизатора собственноручно хоть и сложное, но вполне выполнимое задание при наличии всех необходимых инструментов. Если же речь идет о креплениях амортизаторов, балок мотора и КПП, то лучше обратиться на сервис, поскольку эта задача более трудоемкая в техническом плане.

Для снятия отработавших свое сайлентблоков вам понадобится специальный съемник, который может быть как универсальным, так и для конкретной модели. Кроме того, нужен целый набор насадок, упорные гайки, оправки, устройство для запрессовки. То есть покупка такого набора инструментов может влететь в копеечку.

Рассмотрим процесс замены сайлентблоков на рулевых рычагах.

Вся суть данной операции заключается в извлечении старых сайлентблоков и запрессовке на их место новых. Если у вас есть съемник, то сделать это проще простого. Предварительно нужно освободить доступ к проушине, в которой расположен сайлентблок, то есть вы откручиваете все гайки шаровой опоры и достаете ось, соединяющую сошку с рулевой тягой. Затем вставляете втулку съемника в проушину и вкручиваете в нее специальную ось с резьбой. Получается, что данная ось прочно «схватила» сайлентблок, вам остается просто выкрутить его из своего гнезда — придется приложить много усилий.

Такая операция будет невыполнима в том случае, если упорная шайба повреждена или изъедена коррозией. Придется полностью откручивать рулевой рычаг и просто выбивать сайлентблок с помощью металлических»блинов», втулок, старых подшипников, которые по своему размеру сопоставимы с размером сайлентблока и гнезда, в котором он находится. Выбивать можно с помощью кувалды, правда, нужно все это делать очень аккуратно, чтобы не повредить рулевую сошку.

Новый сайлентблок вставляется примерно таким же образом. Впрессовать его можно с помощью обыкновенных тисков, забить кувалдой или приспособлением для запрессовки. Чтобы втулка входила легко, смазываем солидолом или любым другим лубрикантом посадочные места, а ось рулевого рычага рекомендуют смазывать нигролом. После того, как сайлентблок установлен на свое посадочное место, нужно затянуть гайки с обеих сторон. Делать это нужно тогда, когда автомобиль полностью стоит на земле и загружен — попросите двух человек сесть на передние сидения.

Правильно затянутые гайки и запрессованный сайлентблок — это гарантия того, что не будет никакого люфта и скрипа. Учитывайте также и то, что замена сайлентблоков будет иметь эффект лишь в том случае, если вы их заменили полностью по всей оси — левый и правый. Если же заменить только один шарнир, то он сломается быстрее.

Приблизительно таким же образом производится замена и на других узлах. Как видим, операция довольно сложная, к тому же нужно иметь соответствующий инструмент, но и на СТО она обойдется не дешево.

Видео замены сайлентблока своими руками на примере автомобиля ВАЗ

Пример замены сайлентблока на автомобиле БМВ
