Сапун: описание,предназначение,чистка,установка,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.



Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Как прочистить сапун

Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно производить мелкий ремонт и профилактические работы. Например, необходимо очищать сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую процедуру с вас попросят немалую сумму. Однако зачем платить за то, что вполне можно сделать самому?



Вам понадобится

  • Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока. полиэтилен.

Инструкция

Для начала выберите место, где вы будете производить процедуру очистки. Если погода сухая, то все можно сделать прямо на улице. Но все же лучше найти гараж с хорошим освещением. Установите автомобиль на стояночный тормоз. Выключите зажигание. Откройте капот и найдите сапун. Для этого можно воспользоваться руководством по эксплуатации вашего автомобиля, где должно быть подробно расписано строение подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка. Один из патрубков соединяет сапун с моноинжектором, второй – с воздушным фильтром.

Снимите верхний кожух воздушного фильтра. Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора. Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.

Выкрутите два болтика и аккуратно снимите сапун. Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно. Необходимо прочистить трубку. Для этого используйте шомпол. Его можно смастерить из проволоки нужной толщины. Исследуйте крышку сапуна на наличие в ней трещин или других дефектов. На конце патрубка есть небольшой ершик, который гасит пламя при недостаточной компрессии. Его также нужно почистить.

После завершения всех процедур нужно собрать сапун в обратном порядке и проверить его работоспособность. Для этого заведите двигатель. Аккуратно снимите крышечку, которая закрывает маслозаливную гроловину. Плотно закройте ее нетолстым куском полиэтилена и закрепить резинкой чуть ниже. Полиэтилен не должен вздуваться. Иначе это указывает на наличие давления. Если давления нет, то прочистка сапуна прошла удачно. Незначительное давление может создаваться только при нажатии на педаль акселератора.

Где устанавливается сапун



Сапуны на автомобиле устанавливаются:

  • в самом двигателе;
  • в устройстве КПП;

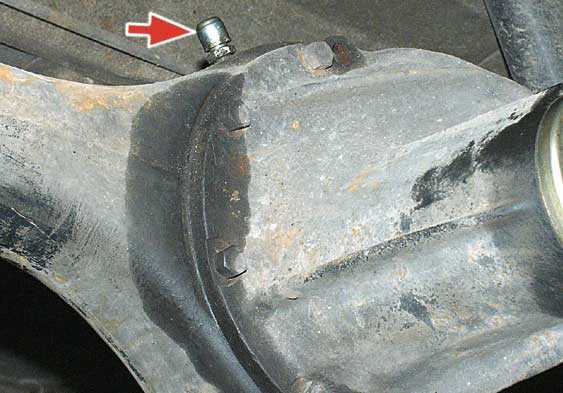

  • в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.



Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.





seite1.ru

что это такое, где он находится и как устроен

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Причём именно воздуха, который ничего не стоит (в отличие от топлива, за которое регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

  1. Картер двигателя.
  2. Сапун.
  3. Шланг от сапуна к патрубку клапанной крышки.
  4. Маслоотделитель под клапанной крышкой.
  5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
  6. Штуцер с жиклером на блоке дроссельной заслонки.
  7. Толстый шланг от клапанной крышки к впускной трубе..

Но сапун устанавливается не только в ДВС. Он есть в:

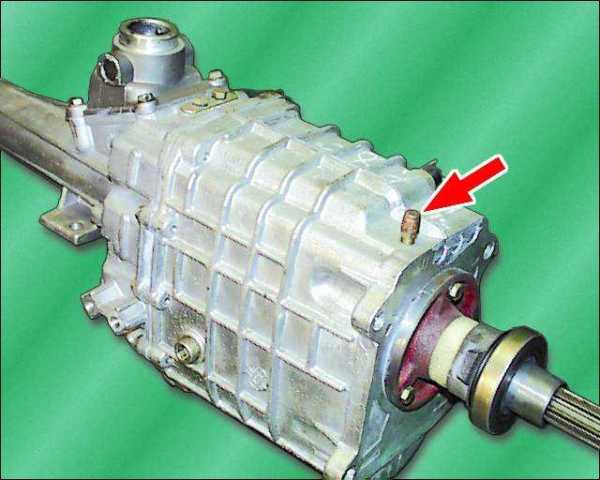

  • Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
  • Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.

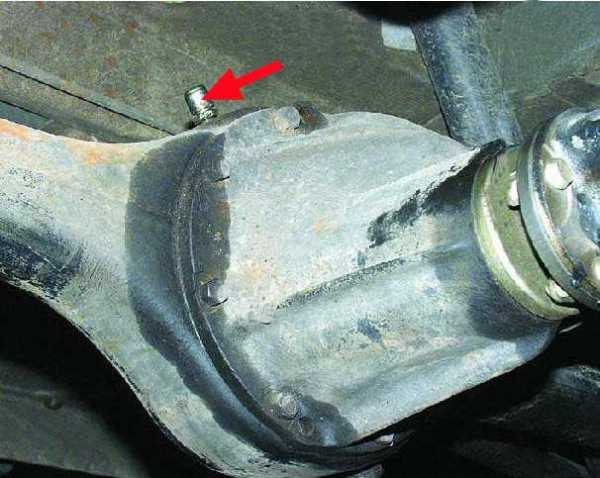

  • Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

  1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
  2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
  3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
  4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
  5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

  • Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
  • Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
  • Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
  • Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
  • Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
  • Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
  • Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
  • Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
  • Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Читайте также: Что такое ДМРВ в автомобиле и как оно работает.

Похожие статьи

avtonov.com

Что такое сапун на автомобиле? Для чего он нужен?

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

НАЗНАЧЕНИЕ

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

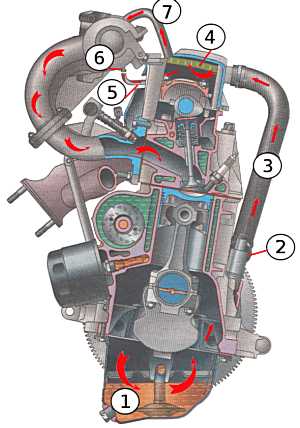

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

  1. Сапун.
  2. Маслоотделители.
  3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы  в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

ОБСЛУЖИВАНИЕ

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

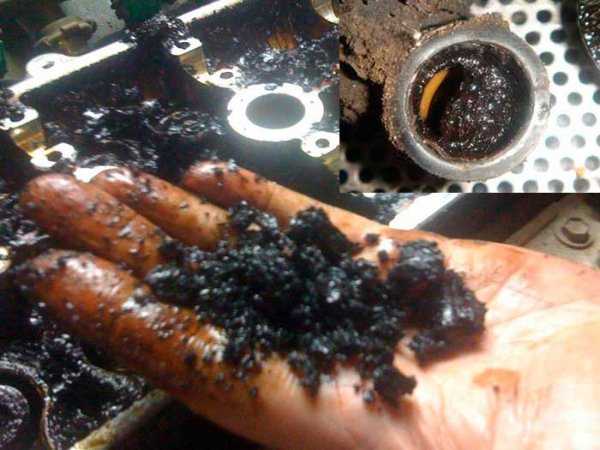

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

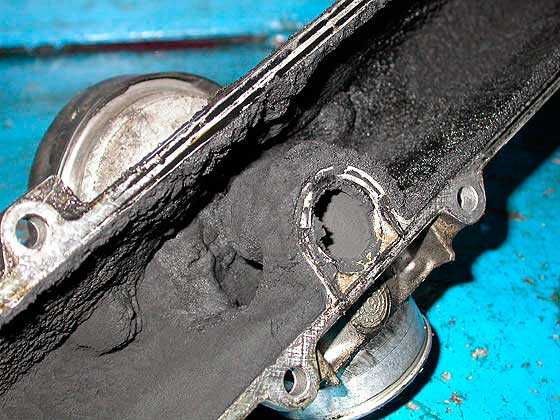

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

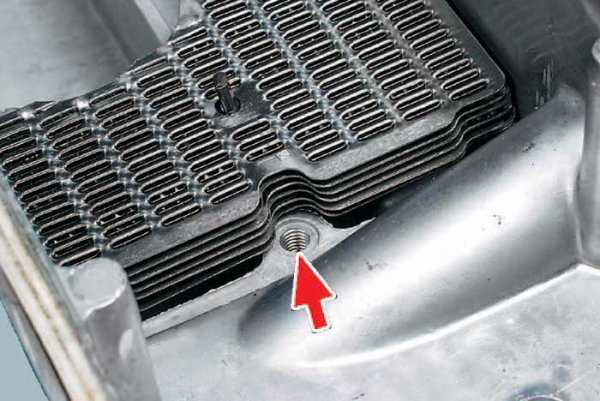

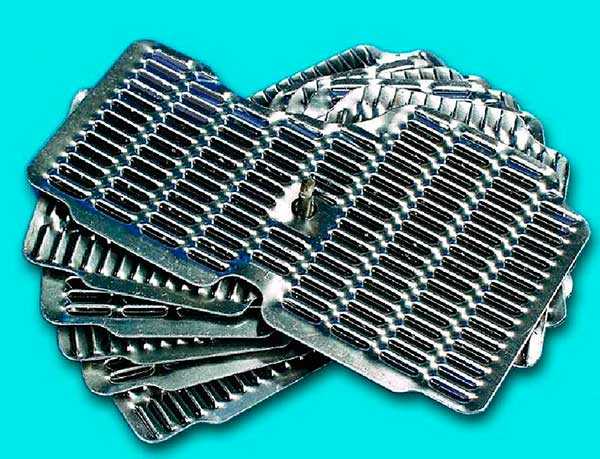

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

ВИДЕО: САПУН, ЧТО ЭТО И ЗАЧЕМ?

neauto.ru

Гонит масло через сапун, причины, как устранить проблему

Сегодня мы поговорим про систему вентиляции картера и рассмотрим причины, по которым через сапун начинает гнать масло.

Система вентиляции картера

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Вся эта смесь получила название картерных газов.

Если бы двигатель был герметичным, с увеличением количества газов в картере, повышалось и давление внутри его. Из-за этого же возможен прорыв газов вместе с маслом через сапун, сальники, уплотнители или отверстие масляного щупа.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Особенности конструкции вентиляции, принцип работы

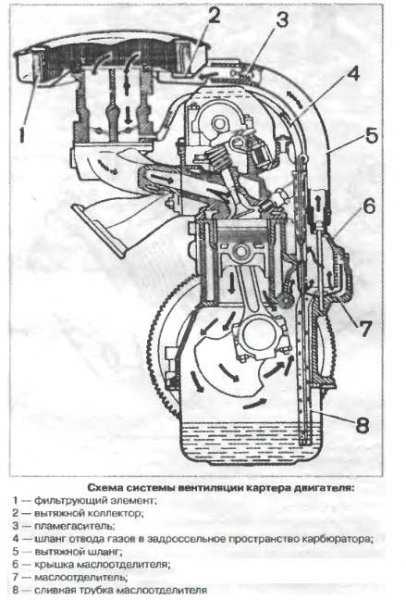

Простейшая схема системы вентиляции картера, используемой на двигателях внутреннего сгорания ранее, состояла только из одного штуцера – сапуна, установленного в картере.

Этот сапун соединял внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто выходили через него в атмосферу.

Но такая схема имела один существенный недостаток – в отводимых газах имелись частицы масла, которые тоже попадали во внешнюю среду. А это не только потери смазочного материала и надобность в периодической его доливке, но еще и загрязнение атмосферы.

На современных автомобилях система вентиляции является закрытой. У нее тоже имеется сапун, но к нему подсоединен патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают. То есть атмосфера ими не загрязняется.

Дополнительно в систему включены элементы, обеспечивающие отделение масла и возврат его обратно в картер, чтобы оно не попало в цилиндры вместе с газами.



Вариантов маслоотделителей несколько, а на автомобилях разных производителей они могут отличаться по конструкции и принципу работы.

Стоит отметить, что часть отработанных газов попадает в надклапанное пространство, и они тоже должны отводиться.

Поэтому вся схема системы вентиляции двигателя на современном авто состоит из сапуна, маслоотделителя и двух патрубков.

Дополнительно в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор.

Конфигурация системы может быть самая разная, но от этого ее назначение и принцип работы не меняется. Для примера, рассмотрим конструкцию вентиляции ВАЗ-2110.

В нижней части блока цилиндров данного авто установлен сапун, на который надет патрубок, второй конец этого шланга через штуцер соединен с крышкой головки блока. При этом внутри этой крышки на входе патрубка размещен маслоотделитель.

С другой ее стороны имеется еще один штуцер, к которому подсоединена трубка, идущая к впускному воздушному патрубку.

Принцип работы такой вентиляции прост – газы через сапун попадают в пространство крышки ГБЦ и проходят через маслоотделитель, при этом отделенное масло стекает к клапанному узлу.

После этого газы смешиваются с теми, что прорвались в надклапанное пространство и подаются в воздушный патрубок, а далее – в коллектор. Клапана, регулирующего давление в данном авто нет.

На других машинах маслоотделитель может располагаться сразу возле сапуна, а за ним устанавливается клапан.

Признаки и причины протекания масла через сапун

Несмотря на свою простоту, данная система очень важна, и следить за ее работоспособностью необходимо. Одна из самых часто встречающихся проблем с вентиляцией — гон масла через сапун.

Это может в дальнейшем стать серьезной проблемой, поскольку частицы масла, попадая в коллектор и цилиндры, будут забивать каналы, а при сгорании увеличивать количество сажи, которая затем попадет в картер, закоксовывая масляные каналы, и ухудшая работу системы смазки.

Признаки гона масла.

Их немного. В карбюраторном моторе это могут быть подтеки смазочного материала внутри корпуса воздушного фильтра и значительные следы масла на самом фильтрующем элементе.

Что касается инжекторных двигателей, то проблема проявляется в виде отложений на дроссельном узле и внутренних поверхностях впускного коллектора.

При этом может отмечаться падение мощности мотора, увеличение потребления топлива.

Причины выбрасывания масла через сапун.

А вот их много, при этом многие из них к вентиляции не относятся.

Смазочный материал может идти через эту систему из-за:

  1. Сильного износа поршневых колец и цилиндропоршневой группы в целом. Из-за этого в картер прорывается очень большое количество газов, и вентиляция просто не успевает их все отвести. Поэтому внутри мотора образуется повышенное давление, которое выдавливает масло в сапун;
  2. Засорения сливного канала маслоотделителя. В данном случае отделенному маслу деваться некуда, и оно подмешивается в проходящие газы;
  3. Загрязнения воздушного фильтра. Двигатель всасывает в себя большое количество воздуха, и если его не хватает из-за забитого элемента, то мотор будет подсасывать его вместе с маслом из системы вентиляции;
  4. Увеличенного количества масла в системе. Если смазки в моторе больше нормы, то излишки ее будут попадать в вентиляцию;
  5. Заклинивания клапана системы вентиляции;
  6. Износа ГРМ или прогорания клапана. В результате картерные газы попадают в надклапанное пространство, затем они проникают в картер, значительно повышая давление.

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

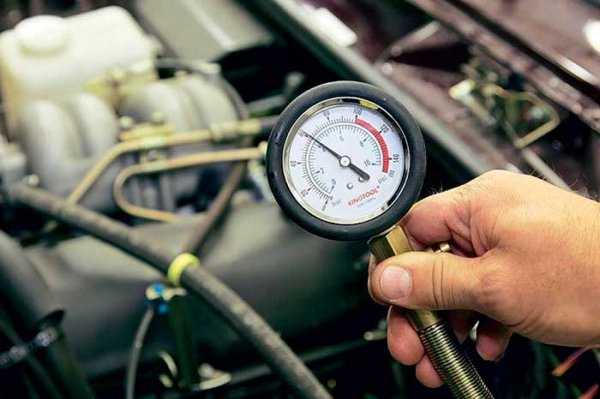

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Осмотр и чистка системы вентиляции

На ВАЗ-2110 это делается так:

  1. Отсоединяем патрубки от сапуна, клапанной крышки, воздушного патрубка и проверить степень их засорения. При надобности их можно промыть в бензине или керосине, а после просушить;

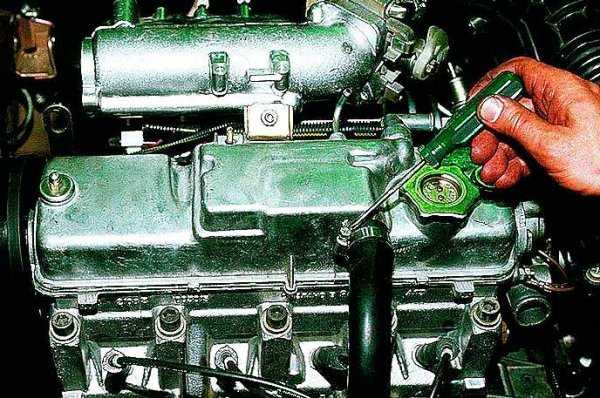

  2. Откручиваем гайки крепления клапанной крышки и снимаем ее. С внутренней стороны на ней расположены два болта крепления крыши маслоотделителя, которые необходимо открутить;
  3. Снимаем открученную крышку и извлекаем маслоотделитель. Представляет он собой пакет специальных пластин, который можно разобрать, промыть каждую пластину по отдельности, собрать обратно и поставить на место.

Поскольку на других автомобилях конструкция системы может быть другой, то и выполняется она несколько по-иному. Но суть работ от этого не меняется – снимаются все элементы и промываются.

Что касается клапана регулировки подачи отработанных газов, который может быть установлен в систему вентиляции, то оценку степени его загрязнения и очистку выполнить нетрудно.

Он извлекается, проверяется ход его штока, и если он подклинивает, то клапан просто моется в бензине, просушивается и ставиться на место.

Это все работы по обслуживанию системы вентиляции картера. Выполнить их несложно, и вполне под силу каждому автолюбителю.

Напоследок отметим, что рекомендуется проводить чистку вентиляции каждый раз, когда меняется масло.

autotopik.ru

основные причины и их устранение

У многих владельцев старых авто возникает вопрос: почему гонит масло через сапун? Данная ситуация требует немедленного решения, иначе может возникнуть необходимость в ремонте мотора. Если гонит масло через сапун, то это говорит о наличии определенных неисправностей. Причем их диагностика довольно сложна. Но ее все же можно провести своими силами. Для этого не нужно специальное оборудование и умения.

Содержание статьи

Принцип функционирования сапуна

При работе в картере мотора скапливаются газы. Для их удаления существует вентиляционная система, которая называется сапуном. Это дает возможность уменьшать давление в самом моторе. Потому как в картере всегда присутствуют воздушные массы с мельчайшими частичками масла, то немного смазки иногда проходит в сапун наряду с воздушными потоками.

Здесь имеется сетка для улавливания масла. Но некоторым каплям все же удается проникнуть. Так что небольшое загрязнение фильтрующей системы является вполне нормальным явлением. Но если масла чересчур много, то стоит задуматься о причинах его попадания. Частички масла способствуют забиванию каналов и увеличению количества сажи. Последняя попадает в картер и закоксовывает каналы, по которым поступает масло. В результате ухудшится работа всей смазочной системы.

Если конкретные признаки, по которым можно определить, что гонит масло через сапун. В карбюраторном моторе могут появиться следы смазки в корпусе фильтра. Также могут наблюдаться значительные смазочные следы и на самом фильтрующем компоненте.

В инжекторных двигателях появляются отложения на дроссельном узле. Мотор при этом может потерять свою мощность, а потребление топлива может возрасти.

Почему происходит выброс смазки из сапуна

Причин, по которым выбрасывается масло из сапуна, существует довольно много, а потому диагностика является такой сложной.

  1. При значительном износе колец газ начинает проходить в картер. В результате там возникает высокое давление. Оно и начинает гнать масло из сапуна.
  2. Засорение стока маслоотражателя. В результате отсутствия возможности для выхода воздушные массы с маслом начинают выводиться не через очиститель. Такая причина является очень часто встречаемой.
  3. Забился фильтр, фильтрующий воздух. В результате этого мотор начинает поглощать воздух с большой мощностью. Часть воздуха в этом случае приходит и из сапуна. Это приводит к появлению налета в фильтре.
  4. Неисправность клапана сапуна.
  5. Проблемы с клапаном. В мотор начинают проникать отработанные газы, которые повышают давление.

Диагностика

Поскольку причин того, почему гонит масло через сапун, достаточно много, понадобится комплексная проверка двигателя. Для проведения такой проверки даже не потребуется разбор силовой установки. Необходимо будет лишь замерить ряд параметров и оценить, в каком состоянии пребывает вентиляционная система.

Для рассмотрения можно взять автомобиль ВАЗ-2110. Допустим, в его двигателе образовался налет смазки. Это говорит о том, что гонит масло через сапун. Для выяснения причины этой проблемы понадобятся компрессометр, отвертка и несколько ключей.

Диагностика начинается с оценки газов, выходящих через выхлопную трубу. Сначала заводится мотор и оценивается цвет выхлопов. Если они имеют очень темный цвет, то это указывает на то, что масло проникает в цилиндры в результате повреждения колец ЦПГ.

Важно проверить и компрессию в каждом цилиндре. Если цилиндропоршневая группа находится в нормальном состоянии, то она должна находиться в диапазоне 11-13 МПа. Между показателями цилиндров разница не должна превышать 1 МПа. Если в одном из цилиндров компрессия является более низкой, то это может провоцировать выход масла.

А вот от клапанов или от колец возникает эта проблема поможет определить только свеча зажигания, которая устанавливается на данном цилиндре. Если на ней будет присутствовать сильный нагар, то это будет свидетельствовать об определенных неполадках с ЦПГ.

Если же компрессия небольшая, а у свечи имеется обыкновенный вид без налета, то стоит провести осмотр клапанов. В ситуации, если во всех цилиндрах компрессия нормального уровня, необходимо провести проверку вентиляционной системы.

Проверка вентиляционной системы

Рассмотрим ее на примере автомобиля ВАЗ-2110.

  1. Патрубки отсоединяются от сапуна, клапанной крышки и воздушного патрубка. Проверяется уровень их загрязнения. При необходимости они могут быть промыты в бензине и высушены.
  2. Гайки откручиваются, после чего снимается крышка. Внутри нее располагаются 2 болта присоединения крыши отделителя масла, которые понадобится выкрутить.
  3. Выкрученная крышка снимается, достается маслоотделитель. Он сделан из пластинок, которые можно легко разобрать и промыть.

На других машинах устройство системы может выглядеть по-другому. Поэтому ее разбор будет выполняться иначе. Но сущность действий от этого не изменится. Все составляющие нужно будет снять и промыть.

Несложно провести осмотр и промывку клапана регулировки выпуска старого газа. Необходимо извлечь его и проверить ход его штока. Если он немного заклинивает, то клапан нужно просто промыть бензином, просушить и установить на место.

На этом работы по осмотру и промывке вентиляции картера заканчиваются. Они являются несложными, так что с ними справится любой автолюбитель. Важно заметить, что чистить вентиляционную систему стоит каждый раз при замене масла.

Обычно проблемы с выходом масла через сапун появляются не сразу. Они нарастают постепенно. В результате двигатель за короткое время может терять до 1 л смазки. В этот момент автовладельцы и начинают задумываться над проблемой, почему гонит масло из сапуна. Данная ситуация является очень пугающей. Она усугубляется еще и отсутствием в автосервисах опытных специалистов по проведению диагностики. Обычно владельцы авто после проведения диагностики разбирают силовой агрегат. Но хватило бы и снижения уровня «расходника» или чистки сапуна.

Видео: как почистить сапун своими руками

avtotehnar.ru

Что такое сапун в автомобиле и принцип его работы

Сапун двигателя является частью главного агрегата в любой машине. Деталь узкопрофильного назначения, которая выполняет важную роль во время работы главного агрегата транспортного средства. Приспособление выглядит как автоклапан. Сапуны устанавливают для снижения давления в самом картере.

Для чего нужен сапун?

Устройство понижает давление, когда из корпуса двигателя выделяются газообразные вещества, и оно способствует быстрому понижению давления. В автомобильном мире можно встреть разные автомобили. В некоторых моделях и марках устанавливают сапуны не только в двигателе, но также в коробке передач, для раздаточных коробок, редуктора и заднего моста автомобиля.

Принцип работы сапуна в двигателе

Сегодня сапун клапан для понижения давления устанавливают на внедорожниках очень часто. Это связано с тем, что устройство подходит для езды по бездорожью. Сапуны предотвращают протекание масла. Нагретое масло в двигателе способствует расширению, в результате чего повышается давление в двигателе.

Давление в двигатели или же в другом автомобильном устройстве должно найти выход. Это приводит к тому, что масло начинает вытекать через различные прокладки и зазоры. Чтобы не было утечки масла устанавливаются сапуны.

Периодически все сапуны в машине нужно проверять. Из-за постоянного движения масла в нем остается мусор и грязь. Сапуны требуется правильно снять и очистить от загрязнений. Если же он слишком загрязнен, то его нужно заменить на новое приспособление. Перед установкой нового клапана, обязательно тщательно очистите от грязи и мусора место установки. Это делается для того, чтобы мусор не попал в новое устройство.

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Поделитесь информацией с друзьями:



shokavto.ru

Сапун — назначение, конструкция, принцип работы

Принцип работы

Сапун пропускает воздух и газы, которые появляются в результате работы механизмов автомобиля, и позволяет пройти воздуху внутрь, когда работа механизмов автомобиля прекратилась. Данное действие необходимо для восстановления одинакового давления в двух плоскостях.

Варианты применения

В качестве сапуна может выступать шланг или патрубок. Сапун может устанавливаться в двигателе, переднем мосту, коробке переключения передач и заднем мосту. В каждом месте он выполняет одинаковые функции.









Пример работы

Сапун, установленный в двигателе, пропускает через себя воздух и газы из картера, которые появились в результате работы цилиндров, что предотвращает протечку масла из картера. При остановке двигателя давление в полости картера и атмосфере уравнивается путем поступления из атмосферы воздуха. Сапун предотвращает попадание влаги и пыли в механизм двигателя.



Виталий Федорович Автолюбитель

Еще статьи по ремонту этого автомобиля:

Другие виды ремонта этого автомобиля:

www.avtika.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
