То есть крышка расширительного бачка на автомобилях работает «в обе стороны»

motorsmarine.ru

Замена расширительного бачка: подробное руководство — Статьи

Замена расширительного бачка становится необходимой, когда на стенках емкости возникают трещины или сквозные отверстия от механических воздействий. Нередко случается и так, что емкость может лопнуть под действием давления и температуры. Сменить испорченный бачок на новый окажется довольно просто, а вся работа отнимает несколько минут.

Расширительный бачок в системе охлаждения авто

Даже непродолжительная поездка на авто окажется неосуществимой, если у машины неисправны охлаждающие контуры. Современные транспортные средства приводятся в движение тягой, порождаемой процессами горения. Газотопливная смесь, поступая в двигательную камеру сгорания, распадается, сообщая часть высвободившейся энергии ЦПГ двигателя. Нормальное функционирование системы оказывается невозможно, если все условия, требуемые для равномерного и стабильного сгорания топлива, не соблюдены.

Автомобильная система охлаждения обеспечивает поддержание необходимой для работы двигателя температуры. Для большинства современных транспортных средств характерно наличие 2 типов охлаждения ДВС – воздушное и жидкостное. Охлаждение двигателя воздухом происходит благодаря работе вентиляторов, а работу жидкостного охлаждения поддерживает циркуляция охладителя в радиаторном контуре. Охлаждающая жидкость поступает в ДВС и забирает часть тепла в процессе нагревания, а затем выходит в расширительный бачок, откуда направляется в радиаторы для охлаждения.

Повреждения расширительного бачка

Расширительный бачок автомобиля изготавливается, как правило, из пластика грязно белого или черного цвета. Его форма и размеры могут заметно различаться, в зависимости от марки и модели транспортного средства, где он установлен. Встречаются конструкции расширительных бачков, изготовленные из алюминиевого сплава, предназначающиеся для тюнинга моторного отсека. Стандартные бачки имеют два выхода для охлаждающей жидкости и отверстие для доливки охладителя с крышкой.

Технические характеристики емкости охлаждающего контура определяют типичные неполадки, которые могут возникать при эксплуатации автомобильных расширительных бачков:

1. Обрыв шлангов охладительного контура.
2. Срыв крышки входного отверстия.
3. Разрушение пластикового корпуса.

Все три фактора риска связаны с физическим воздействием охлаждающей жидкости на камеру расширительного бачка.

В качестве охлаждающей жидкости используется водный раствор спирта, содержащий комплекс дополнительных присадок. Присадки обеспечивают максимально эффективный теплообмен и сводят к минимуму разрушающее воздействие охладителя на двигатель. Российские розничные сети автомобильной химии предложат покупателям 2 разновидности охлаждающей жидкости – тосол и антифриз.

Тосол – это отечественная разработка, отличающаяся видами присадок и ценой.  Антифриз стоит в несколько раз дороже и может обеспечивать более эффективную защиту двигателя внутреннего сгорания от износа.

Поступающая в расширительный бачок охлаждающая жидкость зачастую обладает достаточно высокой температурой, а в некоторых случаях может и закипать прямо в пластиковой емкости. Закипание охладителя в расширительном бачке нередко приводит к его деформации. Случается и такое, что под воздействием нагретого тосола бачок лопается, происходит срыв шлангов охладителя или у бачка вышибает крышку. Для предотвращения подобных ситуаций были разработаны специальные конструкции клапанных крышек.

Клапанная крышка и датчики расширительного бачка

Клапанные крышки расширительных бачков представляют собой составной механизм из нескольких пластин, пружин, запорных и соединительных деталей. Конструкционные особенности клапанных крышек могут отличаться, в зависимости от марки и модели транспортного средства. Несмотря на все модельные отличия, устройство любой клапанной предельно простое, а разобраться в нем по силам даже ребенку.

Клапанная крышка выполняет функцию сброса избыточного давления для защиты корпуса расширительного бачка от деформаций и разрыва. Когда давление, создаваемое кипящей охлаждающей жидкостью внутри расширительного бачка, достигает критического уровня, тогда происходит открытие клапана на крышке и избыточный объем охладителя стравливается в моторный отсек. При частом «закипании» двигателя транспортного средства стоит проверить уровень охладителя в системе.

О том, что необходим ремонт крышки расширительного бачка может свидетельствовать частое «закипание» авто или появление пятен охлаждающей жидкости на местах стоянки транспортного средства. Причины неисправности крышки могут быть самые разные – от усталости металла в конструкции клапанного механизма, до спайки деталей клапана между собой. Для проверки ее работы потребуется манометр и автомобильный насос. Их необходимо присоединить к расширительному бачку вместо шлангов. Исправная крышка не позволит давлению в бачке подняться выше допустимого.

Частое стравливание избыточного давления в расширительном бачке приводит к дефициту технологической жидкости в системе охлаждения. Результатом недостатка охлаждающей жидкости в системе становится регулярное «закипание» ДВС и невозможность полноценного использования транспортного средства. О нехватке антифриза в расширительном бачке должен сообщать бортовой компьютер или лампочки на приборной панели авто. Они считывают данные с поплавкового датчика в камере расширительного бачка.

Ремонт, замена и модернизация расширительного бачка

Датчик уровня охлаждающей жидкости является частью конструкции большинства расширительных бачков. Это единственная деталь корпуса расширительного бачка, которая подлежит ремонт. Фактически, весь ремонт расширительного бачка  сводится к ремонту датчика уровня охлаждающей жидкости или его замене. Поменять его сможет любой автомобилист, кто хоть раз в жизни отремонтировал что-то на своем авто.

Модернизация расширительного бачка предполагает установку современной клапанной крышки, если конструкция текущей не может выполнять функцию сброса давления. Если крышка заменялась из-за протечек антифриза, а после того как установили новую или отремонтированную крышку утечки не прекратились, то придется менять бачок. Процедура проста и универсальна – замена расширительного бачка ВАЗ мало чем отличается от замены бачка на иномарке.

Для того чтобы поменять бачок достаточно выполнить 4 действия:

1. Отсоединить шланги системы охлаждения.
2. Открутить крепежные винты, если таковые имеются.
3. Извлечь старый бачок из моторного отсека.
4. Установить новый расширительный бачок на место старого, закрепив винтами и подключив шланги.

Стоимость бачка невелика, но может заметно колебаться, в зависимости от магазина. Нередко оказывается, что приобретение автозапчастей в авторемонтной мастерской обходится значительно дешевле, чем его покупка в торговом центре. Обратиться к помощи центра сервисного обслуживания и ремонта транспортных средств окажется целесообразно, если на самостоятельные поиски бачка по окрестным магазинам нет времени, а на его монтаж – желания. Подобрать ближайший автосервис, имеющий в наличии нужные детали, поможет агрегатор автосервисов Uremont.com.

uremont.com

Как разобрать крышку расширительного бачка? Пошаговый способ »

Как разобрать крышку расширительного бачка? Пошаговый способ

Несмотря на простоту и элементарность конструкции, упомянутая крышка весьма важна для нормально работы всей охладительной системы. При этом нагрузки она получает значительные, в том числе и со стороны окружающей среды. А если вспомнить, насколько качественно работают некоторые изготовители, то начинаешь понимать, что шанс купить изначально непригодную крышку достаточно велик. Умудренные печальным опытом автовладельцы не только проверяют свою покупку, но и зачастую дорабатывают ее.

Как разобрать крышку расширительного бачка знать мало, надо еще и представлять себе, как проверить ее работоспособность, и уметь привести пробку в чувство.

Зачем нужна крышка?

Вся система охлаждения устроена предельно примитивно: термостат, хомуты и бачок с крышкой. Термостат – разговор отдельный; про хомуты можно сказать только то, что они должны быть целыми и крепко затянутыми. А вот пробка на бачке – вещь важная, хотя и несложная на вид. Принцип ее действия заключается в том, что при превышении давления внутри бачка (обычно при поднятии его выше 1,5 атмосфер) крышка стравливает лишнее.

Когда движок остывает, внутри бачка давление падает, и для его выравнивания крышка должна впустить вовнутрь воздух снаружи. И при этом навернута она должна быть крепко и оставаться герметичной.

От чего страдает крышка?

Регулирующая работу впуска-выпуска пружина довольно быстро коррозируется. Ведь выпускаемый воздух горячий, а впускаемый – не сухой. Как результат – образуется конденсат, оседающий внутри пробки и съедающий пружинки. Еще хуже дело обстоит зимой. Тот же самый конденсат быстро становится льдом, и клапана работать перестают до оттаивания крышки.

Поскольку отогреться она не успевает, то вскорости придется ремонтировать радиатор, сам бачок, печку и прочее. Так что проверить крышку бачка в зиму никогда не будет лишним.

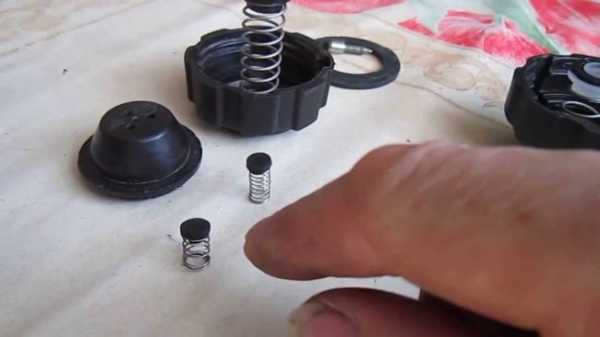

Разбор крышки

Сам процесс не требует даже сопровождающих фотографий, поскольку, как уже было сказано, в конструкционном смысле эта деталь ничего сложного из себя не представляет.

Если пробка не новая, а уже стоящая на бачке, для ее проверки первым делом следует ее выкрутить. Делать это лучше, когда мотор и система охлаждения полностью остынут.

• Небольшой плоской отверткой поддевается, после чего снимается резиновый уплотнитель в виде кольца;
• Аналогично поддевается и удаляется кожух, находящийся внутри. Делать это следует осторожно, придерживая, чтобы при работающей пружине кожух не выстрелил вам в глаз;
• Изучаются внутренности. Если сама пружина жива, снимается и она, и маленький клапан, после чего вычищается вся грязь, накопившаяся в крышке. Народные умельцы советуют для этих целей использовать простую мыльную воду и ватные палочки для ушей;
• И прочищенная, и совершенно новая пробка нуждаются в проверке на работоспособность, поскольку даже только с завода крышки могут нуждаться в доработке.

portalvaz.ru

Как Разобрать Крышку Расширительного Бачка Ланос ~ AUTOVIBER.RU

Chevrolet Lanos (ⒶⓈ — III)☭☚ › Бортжурнал › Подмена расширительного бачка и доработка крышки (Ланос)

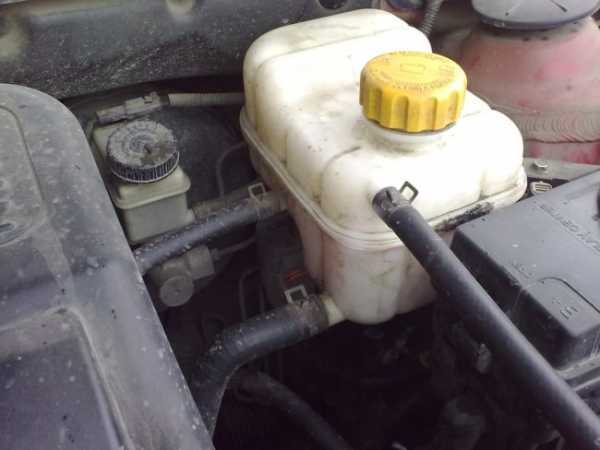

После покупки авто, обратил внимание на то, что постепенно уходит антифриз. Про крышку расширительного бака пробка расширительного бачка Как проверить. После осмотра обнаружил, что под расширительным бачком он подтекает. Т.к. это проблема, на Ланосах, у многих возникает, меня она не обошла стороной (из-за крышки, которая должна сбрасывать избыточное давление, но не сбрасывает — лопается бачок).
Купил бачок (был в наличии только украинского производства).
И приступил к замене. Для замены требуется ключ на 10, плоскогубцы и 10 минут времени.

Читайте так же

После всего этого…решил я доработать крышку расширительного бачка…
Т.к. заводская крышка расширительного бачка держит давление больше положенного около 1,8-2,0 bar, вместо положенных 1,3 bar

Много споров вычитал в интернете… кто высказывается за, кто против модернизации крышки… Но решил проверить на себе…

Разобрал крышку и срезал с пружины всего 1 виток…

Приблуда для проверки крышки расширительного бачка. Ланос/Сенс/Таврия/Славута.

Ремонт Впускного клапана расширительного бачка.

Читайте так же

Ремонт крышки расширительного бачка C14NZ Repair of the expansion tank cap

Ремонт впускного клапана расширительного бочка. Замена расширительного бачка так как на дне бачка вдруг Заодно решил разобрать крышку. Артикул: 96420303 Подписаться на мой канал .

В интернете читал, что если срезать два витка, то давление будет сбрасывать на менее 1 bar. Доработка крышки расширительного бачка Как правило Необходимо разобрать крышку. Но решил сразу так не рисковать, а начал с одного витка…

P.S. Через неделю почитал еще информацию из интернета, и все же решил срезать еще пол витка…, что бы потом опять не покупать новый бачок. Далеко не все автолюбители знают, как разобрать крышку расширительного бачка. А многие даже не подозревают, что это нужно делать. После этого взял авто компрессор, прижал к клапану крышки и включил…компрессор набирал всего 1 bar… Клапан работает на чуть меньше допустимого, но в приделах разумного)

ПОЛЕЗНЫЕ СОВЕТЫ
В пробке расширительного бачка установлены два клапана: впускной и выпускной. Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,13–0,15 МПа (1,3–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. К сожалению, при заклинивании клапана в закрытом положении при перегреве возникает значительное превышение избыточного давления — более 0,15 МПа (1,5 кгс/см2), что может привести к разрыву расширительного бачка или срыву одного из шлангов. В свою очередь, заклинивание клапана в открытом положении приводит к преждевременному закипанию охлаждающей жидкости.

Поэтому раз в год промывайте пробку расширительного бачка проточной водой. Как разобрать крышку расширительного бачка?. Если появились сомнения, замените пробку. Очевидно, что если на перегретом двигателе снять пробку расширительного бачка и по времени это действие совпадет с тепловым ударом, то вскипание жидкости и образование воздушных пробок в системе охлаждения гарантированы.
Раз в год продувайте ячейки радиатора струей сжатого воздуха (например, от компрессора), направляя струю сначала навстречу набегающему воздушному потоку, а затем по его направлению для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора. Так можно частично восстановить эффективность радиатора.

Читайте так же

autoviber.ru

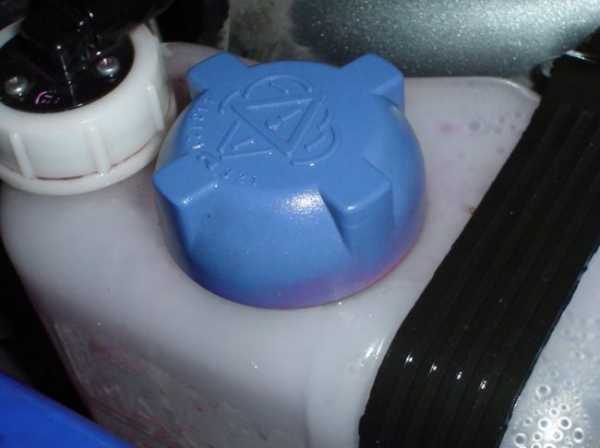

Проверка клапанов крышки расширительного бачка

Система охлаждения в машине полностью герметичная, и с нагревом двигателя, охлаждающая его жидкость тоже нагревается. Из-за герметичности, при нагреве жидкости, в системе создается повышенное давление, жидкость начинает расширяться. До определенного момента, воздух, вытесняемый жидкостью, скапливается в бачке расширителя. Когда давление достигнет критической отметки, в крышке расширительного бачка срабатывает выпускной клапан, и весь избыточный воздух покидает систему охлаждения. Остывая, жидкость начинает сжиматься, угрожая создать декомпенсацию (повышенный вакуум), чтобы этого не случилось, в крышке бачка предусмотрен также и впускной клапан. Впускной клапан начинает срабатывать тогда, когда давление в бачке становиться ниже атмосферного. Впустив воздух, система выравнивает давление.

Обязательно посмотрите видео:

Последствия поломки крышки бачка

Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки. Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров. И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.
