Натяжитель ремня генератора: устройство, неисправности, замена

Натяжитель ремня генератора – это узел, который отвечает за оптимальное натяжение приводного ремня и обеспечивает устойчивую работу электрической системы автомобиля. Если элементы узла исправны и отрегулированы, ремень не изнашивается, а напряжение, вырабатываемое генератором, сохраняется в нужных пределах. Если ремень растягивается, проскальзывает или слетает, то натяжитель нуждается в ремонте или замене.

Устройство натяжителя

В конструкцию натяжителя входят следующие элементы:

  • ремень;
  • ролик;
  • кронштейн;
  • соединительные болты и гайки.

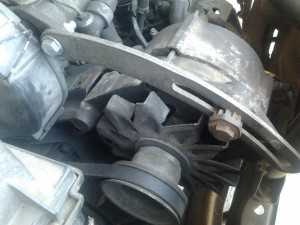

Ролик представляет собой подшипник с посадочной втулкой внутри и пластиковым покрытием снаружи. По ролику перемещается ремень. Ролик закреплен на кронштейне, который, в свою очередь, крепится к двигателю автомобиля с помощью болтов и гаек.

Существует две модификации натяжителя:

  • Эксцентриковый. Включает подшипник, пластиковую накладку и втулку. Во втулке есть сквозное отверстие, которое смещено относительно центра. Это отверстие служит для закрепления ролика на двигателе автомобиля. Чтобы получить необходимое натяжение ремня, эксцентрик вращают, а затем фиксируют полученный результат с помощью болта.
  • Кронштейновый. В данной модификации ролик неподвижно закреплен на кронштейне. Конструкция крепится к силовой установке с помощью болтов. Чтобы отрегулировать натяжение ремня, кронштейн перемещают относительно двигателя. Эта модификация сложнее эксцентриковой, но от этого она не становится менее надежной.

Некоторые автозаводы устанавливают в свои автомобили ролики с пружинным кронштейном. В такой конструкции пружина самостоятельно регулирует натяжение ремня, то есть узел является саморегулирующимся.

Какое бы устройство ни имел натяжитель ремня, перечень его главных элементов остается неизменным.

ВНИМАНИЕ: Слабым местом любого натяжителя является подшипник, который постоянно находится под нагрузкой и быстро изнашивается. Этот элемент рекомендуют менять при каждой замене ремня.

Возможные неисправности

Рассмотрим возможные неисправности натяжителя и пути их устранения.

Износ ролика. За свой жизненный цикл роликовый подшипник совершает огромное количество оборотов. Постоянно двигаясь и находясь в напряжении, он быстро выходит из строя. Чтобы проверить состояние подшипника нужно снять ремень генератора. Неисправный подшипник вращается неравномерно, во время работы издает шум.

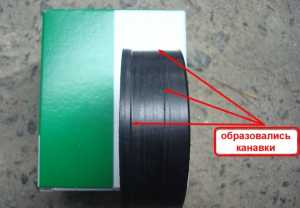

Дефекты на поверхности ролика. Для различных марок автомобилей выпускают ролики из пластика, стали или нейлона. Их поверхность может быть гладкой или ребристой. На поверхности ролика не должно быть трещин, зазубрин и следов износа. Если такие дефекты имеются, ремень будет врезаться в поверхность ролика и быстро изнашиваться. Для решения проблемы необходимо заменить ролик натяжителя.

Трещины и следы ржавчины. Если из натяжителя капает ржавчина, либо потеки ржавчины имеются между рычагом и основанием, значит, натяжитель поврежден или его компоненты изношены. Чаще всего ржавчина концентрируется в районе монтажных болтов и ограничителей хода натяжителя.

Износ рычага натяжителя. Чтобы провести диагностику рычага, нужно провернуть натяжитель на полный ход, прикладывая усилие к рычагу гаечным ключом. Рычаг должен двигаться свободно, без усилий. Если рычаг скрипит и залипает, его нужно заменить.

Ослабление пружины. Если компоненты, приводимые в движение ремнем, не вращаются, а сам ремень при проскальзывании визжит, значит ослабла пружина натяжителя. В целях диагностики рычаг натяжителя перемещают на полный ход с помощью гаечного ключа. Если при перемещении рычага не приходится прикладывать никаких усилий, либо эти усилия минимальны, значит, пружина ослабла. В этом случае натяжитель следует заменить.

Несоосность блока натяжителя. Если монтажный кронштейн имеет изгиб, натяжитель установлен не правильно или между основанием натяжителя и монтажной поверхностью имеется коррозия, ремень будет располагаться на ролике не ровно. Такую несоосность можно выявить с помощью лазерного нивелира. Если несоосность устранить невозможно, натяжитель придется заменить.

Износ кронштейна. Кронштейн – это еще одна деталь, из-за которой натяжитель может выйти из строя. Со временем кронштейн может прогнуться и спровоцировать смещение ролика из той плоскости, в которой лежит ремень. В результате одна сторона ремня будет растягиваться сильнее, чем другая, и ремень преждевременно износится. При слишком сильном искривлении ремень может слететь.

Если во время диагностики было выявлено искривление кронштейна, то не стоит пытаться выровнять его по двум причинам. Во-первых, через некоторое время кронштейн может деформироваться снова. Во-вторых, после выпрямления кронштейна нет гарантии, что ролик будет расположен правильно. Поэтому при выявлении износа кронштейна эту деталь следует заменить.

ВНИМАНИЕ! Искривление кронштейна можно встретить даже у новых автомобилей, только что сошедших с конвейера. Подобное искривление свидетельствует о том, что в машине есть заводской брак.

Диагностика неисправностей

На неисправность или износ натяжителя ремня генератора указывают следующие признаки:

  • фары светят тускло;
  • световая индикация на приборной панели кажется не такой яркой, как обычно;
  • обогрев салона работает с перебоями;
  • звуковая сирена автомобиля стала более глухой и низкой;
  • увеличились интервалы в работе стеклоочистителей и сигналов поворота;
  • показатели зарядки аккумулятора отсутствуют;
  • узел натяжителя ремня генератора издает свистящий звук, гул или писк;
  • при включенном двигателе ролик или ремень вибрируют.

При наличии хотя бы одного из перечисленных выше признаков проводим диагностику состояния натяжителя ремня генератора. Все операции выполняем в определенной последовательности.

Шаг 1. Открываем капот автомобиля и проводим визуальный осмотр узла. При выявлении трещин, следов ржавчины, несоосности блока натяжителя или рычага натяжителя меняем, налаживаем или регулируем изношенные детали.

Шаг 2. Заводим двигатель и наблюдаем за работой узла. Обращаем внимание на вибрацию, шум (скрип, треск, свист), сопротивление во время вращения, биение рычага во время работы и прочие отклонения от нормы. Если из узла раздаются посторонние звуки – пытаемся понять, какая деталь является их причиной.

Шаг 3. Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место.

Шаг 4. Проверяем целостность ремня. На его поверхности не должно быть отслоений или трещин, при наличии которых ремень необходимо заменить. Особое внимание обращаем на равномерность износа ремня. При одностороннем износе осматриваем кронштейн или шпильку крепления ролика. Возможно, эти детали согнуты или перекошены. Если перекос не устранить, то новый ремень прослужит не долго.

Шаг 5. Проверяем натяжение ремня. Для этого при остановленном двигателе автомобиля ухватываемся за ремень и пытаемся провернуть его на 90 градусов по часовой стрелке. Если угол поворота ремня отклоняется от 90 градусов, то его нужно отрегулировать.

ВНИМАНИЕ! Специалисты рекомендуют проверять натяжение приводного ремня генератора не реже, чем раз в неделю, и постоянно иметь в аварийном запасе новый ремень.

Замена натяжителя ремня генератора

Заменить натяжитель ремня генератора не сложно. Для работы понадобятся следующие инструменты:

  • отвертка с плоским наконечником;
  • шило;
  • ключи на 17 и 19.

Рассмотрим этапы замены натяжителя ремня генератора на примере ВАЗ-1119 «Лада Калина».

Шаг 1. Чтобы предотвратить случайное повреждение электрических цепей, отключаем минусовую клемму аккумулятора.

Шаг 2. Ослабляем натяжение ремня генератора. Чтобы ремень не мешал во время работы – снимаем его.

Шаг 3. Откручиваем три болта на 19: два в верхней части кронштейна и один в нижней. Снимаем кронштейн с блока цилиндров.

Шаг 4. Кладем кронштейн на верстак. Вооружившись шилом или плоской отверткой поддеваем пластиковый защитный колпачок ролика и снимаем его.

Шаг 5. Под колпачком видим болт на 17, соединяющий подшипник и кронштейн. Откручиваем его. Снимаем ролик. Обрабатываем все посадочные места кронштейна и ставим туда новый ролик.

Шаг 6. Новое изделие устанавливаем в обратной последовательности: устанавливаем кронштейн на блок цилиндров, закручиваем болты, одеваем ремень генератора.

ВНИМАНИЕ: Замену ролика можно произвести прямо под капотом автомобиля. Но на удобство в этом случае рассчитывать не придется

Чтобы проверить, правильно ли мы установили ремень, нажимаем на него большим пальцем с усилием в 10 кгс. Если ремень продавливается на 1-1,5 см, то приводная передача находится в нормальном состоянии. Если ремень установлен правильно, то его можно легко повернуть на ребро (на 90 градусов).

Теперь запускаем двигатель и слушаем: если шум прекратился, а аккумулятор нормально заряжается, значит замена натяжителя ремня генератора прошла успешно.

voditelauto.ru

7.4.4. Снятие и установка натяжителя приводного ремня генератора

Бензиновые двигатели

Снятие

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, затем снимите правое переднее колесо. Выверните крепежные винты, отпустите фиксаторы и снимите локер защиты колесной арки и (при соответствующей комплектации) защиту картера двигателя.
  2. Снимите корпус воздухоочистителя и впускные воздуховоды в сборе с датчиком измерения массы воздуха (см. Главу Системы питания и выпуска).
  3. Ослабьте натяжение ремня, - поверните рычаг натяжителя, преодолевая сопротивление пружины. Снимите ремень со шкивов (см. Главу Текущее обслуживание).
  4. Если ремень подлежит дальнейшему использованию, пометьте краской или маркером оригинальное направление его вращения.
  5. Выверните центральный крепежный болт и снимите узел натяжителя с опорного кронштейна.

На некоторых моделях узел натяжителя может крепиться двумя болтами.

Установка

  1. Установите узел натяжителя на опорный кронштейн, - проследите, чтобы выступы на сопрягаемой поверхности натяжителя попали в ответные выборки в кронштейне. Вверните крепежные болты и затяните их с требуемым усилием.

На моделях с двумя болтами крепления натяжителя выступы на сопрягаемой поверхности не предусмотрены.

  1. Удерживая пружину натяжителя взведенной, уложите ремень на шкивы (см. Главу Текущее обслуживание).
  2. Установите на место локер и защиту картера, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

Дизельные модели

Снятие

Модели с двигателем 1.7 л SOHC

  1. Натяжитель ремня привода генератора оборудованы только модели с кондиционерами воздуха. На прочих моделях натяжение ремня производится путем разворачивания генератора (см. Главу Текущее обслуживание).
  2. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, затем снимите правое переднее колесо. При соответствующей комплектации выверните крепежные винты и снимите защиту картера двигателя.
  3. Снимите корпус воздухоочистителя и впускные воздуховоды в сборе с датчиком измерения массы воздуха (см. Главу Системы питания и выпуска).
  4. Если ремень подлежит дальнейшему использованию, пометьте краской или маркером оригинальное направление его вращения.
  1. Повернув головку болта натяжителя по часовой стрелке, ослабьте натяжение ремня.
  1. Снимите ремень со шкивов (см. Главу Текущее обслуживание).
  2. Выверните крепежные болты и снимите узел натяжителя с опорного кронштейна компрессора К/В. Составители настоящего Руководства не рекомендуют производить дальнейшую разборку натяжителя.

Модели с двигателем 1.7 л DOHC

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, затем снимите правое переднее колесо. При соответствующей комплектации выверните крепежные винты и снимите защиту картера двигателя.
  2. Если ремень подлежит дальнейшему использованию, пометьте краской или маркером оригинальное направление его вращения.
  3. Удерживая пружину натяжителя во взведенном состоянии снимите ремень со шкивов (см. Главу Текущее обслуживание).
  1. Выверните крепежный болт и снимите промежуточный ролик.
  1. Выверните центральный крепежный болт и снимите узел натяжителя с опорного кронштейна генератора.
  2. Выверните центральный болт крепления и снимите узел натяжителя с кронштейна крепления генератора. Составители настоящего Руководства не рекомендуют производить дальнейшую разборку натяжителя.

Модели с двигателями 2.0 л

Установка

Модели с двигателем 1.7 л SOHC

  1. Разместите узел натяжителя на опорном кронштейне компрессора К/В. Вверните крепежные болты и затяните их с требуемым усилием.
  2. Удерживая пружину натяжителя взведенной, уложите ремень на шкивы (см. Главу Текущее обслуживание).
  3. Установите защиту картера и переднее колесо. Опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

Модели с двигателем 1.7 л DOHC

  1. Разместите узел натяжителя на опорном кронштейне генератора. Затяните с требуемым усилием центральный болт.
  1. Установите промежуточный ролик и затяните болт его крепления с требуемым усилием.
  2. Удерживая пружину натяжителя во взведенном состоянии, уложите ремень на шкивы (см. Главу Текущее обслуживание).
  3. Установите защиту картера и колесо. Опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

Модели с двигателями 2.0 л

  1. Установите натяжитель и стойку, вверните и затяните с требуемым усилием крепежные болты.
  2. Удерживая пружину натяжителя взведенной, уложите натяжитель на шкивы (см. Главу Текущее обслуживание).
  3. Установите на место воздухоочиститель и воздуховоды (см. Главу Системы питания и выпуска).

carmanz.com

Принцип работы натяжителей ремней безопасности — Статьи

При столкновении натяжители ремней безопасности сматывают ремни против направления вектора силы. За
счёт этого сокращается зазор между телом и ремнём. Задолго до начала перемещения пассажира вперёд оно
уже блокировано автоматическим механизмом ремня.
Натяжитель сматывает ремень безопасности длиной до 130 мм в течение 13 мс. Если сила, воздействующая на
ремень безопасности, больше, чем усилие натяжения ремня, то ремень безопасности больше не натягивается.
В зависимости от конструкции и принципа действия различают следующие типы натяжителей ремней
безопасности:
● шариковый натяжитель
● роторный натяжитель
● реечный натяжитель
● тросовый натяжитель

В зависимости от комплектации автомобиля натяжители ремней безопасности устанавливаются или
только на передние сиденья, или также и на задние
сиденья.





Шариковый натяжитель ремня безопасности.
Шариковый натяжитель ремня безопасности состоит из компактного модуля, в который также входит ограничитель усилия натяжения ремня
безопасности.
Этот натяжитель ремня безопасности устанавливается на передние и задние сиденья.







Принцип действия.
Натяжитель ремня безопасности приводится в действие шариками. Шарики помещены в трубку. При столкновении по сигналу блока управления
подушек безопасности срабатывает выталкивающий заряд.







Если выталкивающий заряд подожжён, то расширяющиеся газы перемещают шарики и перегоняют их через зубчатое колесо в резервуар для сбора шариков. Так как катушка ремня безопасности прочно соединена с зубчатым колесом, то она вращается при помощи шариков, и ремень втягивается.













Роторный натяжитель ремня безопасности.
Роторный натяжитель ремня безопасности работает по принципу ротора.
Он устанавливается главным образом в зоне задних сидений.



Принцип действия
1-й патрон срабатывает электрически. Расширяющийся газ вращает ротор. Так как ротор соединён с валом ремня, то ремень безопасности начинает втягиваться.



После достижения определённого угла вращения ротор освобождает перепускной канал ко 2-му патрону. Под действием рабочего давления в камере 1 зажигается 2-й патрон. За счёт этого ротор продолжает вращаться. Сгоревший газ из камеры 1 выходит через выпускной канал.


При достижении 2-го перепускного канала под действием рабочего давления в камере 2 зажигается 3-й патрон. Ротор продолжает вращаться и сгоревший газ из камеры 2 выходит через выпускной канал.





Реечный натяжитель ремня безопасности

Реечный натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.
Реечные натяжители ремней безопасности устанавливаются для сиденья водителя и сиденья переднего пассажира.





Принцип действия
По сигналу блока управления подушек безопасности зажигается выталкивающий заряд газогенератора. За счёт сброса давления поршень, соединённый с зубчатой рейкой, перемещается вверх. Зубчатая рейка вращает при помощи шестерни оба зубчатых колеса 1 и 2.

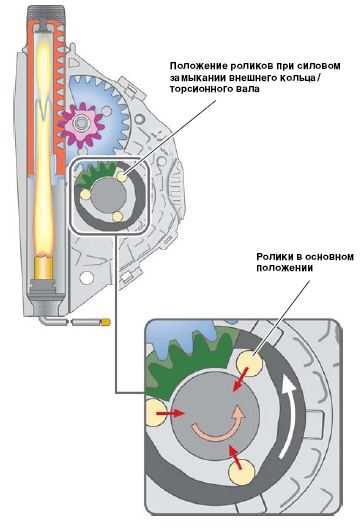

Зубчатое колесо 2 прочно соединено с внешнимкольцом обгонной муфты торсионного в

ала. Если теперь вращается это внешнее кольцо, то ролики
вдавливаются внутрь до тех пор, пока они незастревают между внешним кольцом и торсионным валом, за счёт чего достигается силовое замыкание. Вращение передаётся на торсионный вал, и ремень безопасности начинает втягиваться.



































Тросовый натяжитель ремня безопасности

Тросовый натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.




Тросовые натяжители ремней безопасности устанавливаются для сиденья водителя и сиденьяпереднего пассажира.



При срабатывании газогенератора образуется газовая смесь, которая внутри трубки перемещает поршень вверх при помощи подсоединённого к нему троса. В результате натяжения трос плотно прилегает к муфте, соединённой с валом механизма втягивания, и вращает её в направлении втягивания.
