Как подключить авто усилитель | Студия автозвука Электросила, Севастополь

Все когда-то делают что-нибудь в первый раз. Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать наш FAQ) прежде чем начать что-то делать, так будет проще и дешевле в итоге 🙂 Я уже писал раньше о том как выбрать место для установки авто усилителя.  Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Предположим, что вы уже выбрали автомобильный усилитель, и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку.

 1. Силовая проводка для авто усилителя.

Многие кто первый раз сталкиваются с автозвуком бывают сильно удивлены толщиной проводов, используемых для питания автомобильной аудиосистемы. Конечно, в обычной жизни таких проводов не встретишь, кроме провода на стартер и проводов от сварочного аппарата 🙂  Дело в том что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток.

Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (напряжение бортовой сети)=17А. Впечатляет? Поэтому, для того чтобы доставить к усилителю необходимый ток нам нужны провода с большим сечением. Как выбрать провод для питания авто усилителя читайте в этой статье.

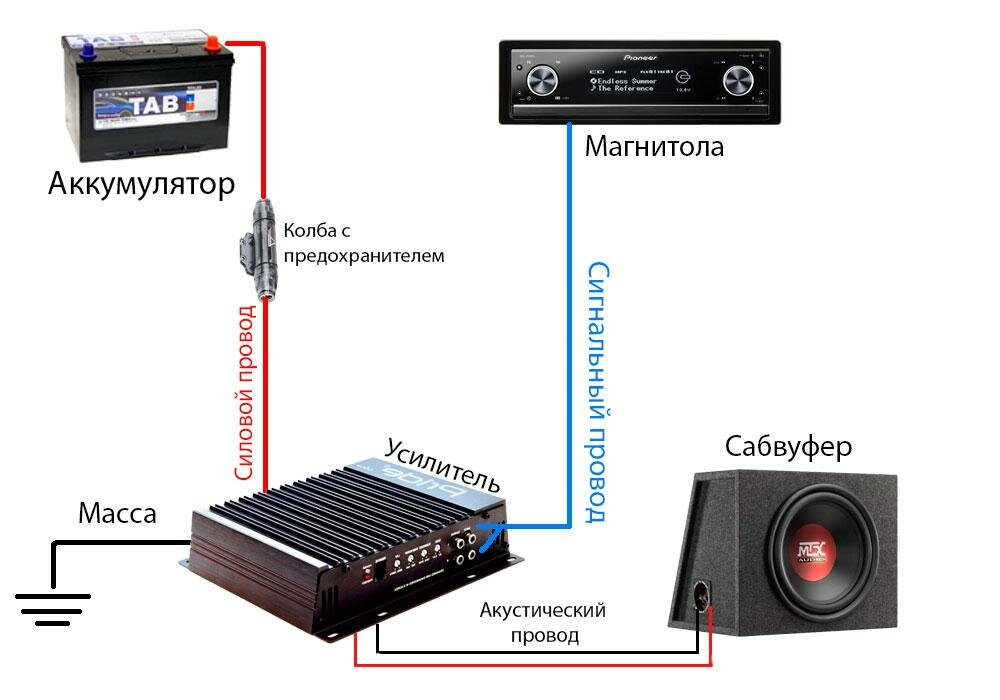

Вот типичная схема подключения автомобильного усилителя. Силовая проводка подключается напрямую к аккумулятору автомобиля. В большинстве случаев аккумулятор стоит под капотом автомобиля а усилитель где-то в салоне. Таким образом, плюсовой провод проходит через стенку моторного отсека и через весь салон автомобиля. Необходимо защитить провод специальным предохранителем, установленным как можно ближе к аккумулятору (не далее 30см). Как выбрать предохранитель читайте здесь.

Также необходимо защитить провод дополнительной изоляцией, чаще всего для этого используют гофрированную трубку (тюбинг). Особое внимание следует обратить на место прохода провода через стенку моторного отсека. Аккуратно проведите провод через одно из отверстий для проводов, обычно с резиновой заглушкой. Или используйте переходные пластиковые втулки для проводов, как на нашей фотографии. Сделайте все для того чтобы провод не попал на металл и не перетерся.

Аккуратно проложите провод по салону, так чтобы он не попал под движущиеся детали (руль, педали, полозья сидения — не смейтесь, есть и такие ошибки!).

Протянув провод  по салону, подключайте его к плюсовой клемме усилителя. Минусовую клемму подключите к кузову автомобиля таким же по сечению как и плюсовой проводом. Выбирайте надежное крепление, не используйте саморезы, только болты и хорошо зачистите место контакта от краски.

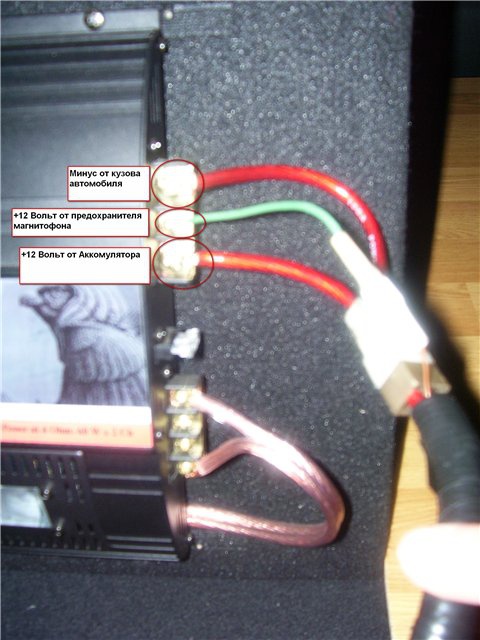

Вот слева фото клемм питания типичного усилителя. Мы подключаем наш плюсовой провод от аккумулятора к клемме +12V, минусовой провод от кузова к клемме GND (ground — земля). Третья клемма «remote» служит для подключения управляющего провода от магнитолы. На этом проводе появляется +12V при включении магнитолы и таким образом магнитола управляет включением усилителя.

Обычно на магнитолах это провод синего цвета или синего с белой полосой.

Еще неплохо (не обязательно но будет лучше если вы это сделаете) установить автомобильный конденсатор. Зачем нужен конденсатор в автомобильной аудиосистеме и как его правильно выбрать читайте в этой статье.

2. Протягиваем сигнальный провод от магнитолы.

Теперь нам необходимо подать музыкальный сигнал с нашего источника звука (магнитолы) к нашему усилителю. В большинстве случаев мы будем брать сигнал с линейного выхода (Line Out) магнитолы («колокольчики» на задней панели). Вот как это выглядит:

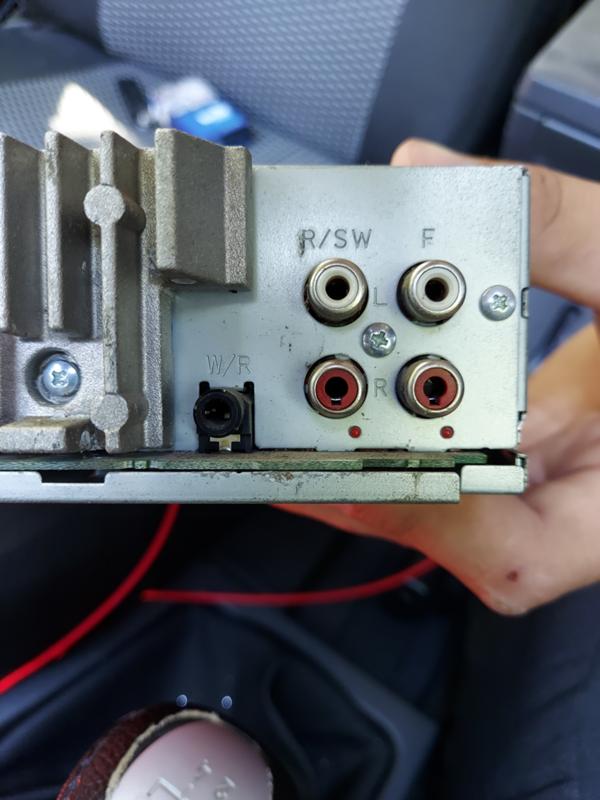

У различных магнитол может быть разное количество линейных выходов. Максимум их три пары (не считая мультимедийных центров где их может быть больше) — это выходы Front, Rear, Sub т.е. линейные выходы для подключения усилителя фронтальных, тыловых акустических систем и сабвуфера. Выбираем соответствующий выход (выходы). Сюда мы подключаем специальный экранированный межблочный кабель. Выбор межблочного кабеля — материал для отдельной статьи, здесь я ограничусь советом -не экономьте на «межблочнике», выбирайте наиболее качественный насколько вам позволяет бюджет.

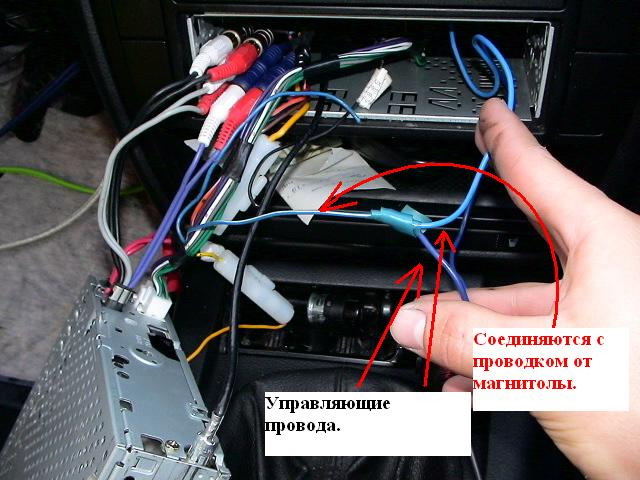

Также нам необходимо протянуть провод управления усилителем, о котором мы говорили раньше. Это можно сделать вместе с межблоком, более того в некоторых межблочных проводах уже встроен такой отдельный провод. С одной стороны провод управления подключается к магнитоле (обычно синий или синий с белой полосой провод), с другой стороны к усилителю. «Толстый» провод (большого сечения) выбирать смысла нет, т.к. ток по этому проводу пойдет совсем небольшой.

Теперь самое главное, на чем часто попадаются новички: протягиваем межблочный провод вдали от всех силовых проводов!!! Например, если в машине основной жгут проводов идет по левой стороне и мы протянули там же наш силовой провод от аккумулятора, то тяните межблочник справа! Или под ковром по центру, там меньше всего вероятность «поймать» помехи от силовой проводки.

  Если вы протяните сигнальный провод вместе с силовым, вы 100% получите наведенные от силовой проводки помехи в виде тресков, завывания и прочей ерунды при работе двигателя. Придется все переделывать. Так что подумайте об этом заранее. Иногда, в особо тяжелых случаях межблочные провода даже приходится проводить через потолок , настолько много в машине источников помех. Это касается в основном современных машин премиум-класса, установку усилителя в такой машине лучше сразу доверить профессионалам.

Если вы устанавливаете 2-х канальный усилитель то вам понадобится двух канальный межблок, если четырех канальный то нужно два двухканальных или вот такой четырехканальный. Что делать если у вашей магнитолы всего одна пара линейных выходов (как на нашей картинке выше) а вам нужно подать сигнал на четырехканальный усилитель? Тогда вы можете использовать так называемые Y-адаптеры (разветвители). Такой разветвитель имеет один вход и два выхода на каждый канал, таким образом мы получаем две стерео пары из одной. Смотрите иллюстрацию:

Нормальные современные усилители (Audison например) имеют возможность внутреннего параллельного подключения входов, таким образом Y-адаптер вам не понадобится.

Вы можете также взять сигнал напрямую с выходов магнитолы на динамики (сигнал высокого уровня) в том случае если у вашей магнитолы нет линейных выходов. Большинство современных усилителей имеют соответствующие входы для этого (Hi level input). Подключаем обычными акустическими проводами, соблюдая полярность и не путая левый канал с правым:



Существуют различные схемы подключения автомобильных усилителей. Мы разбили примеры подключения по количеству каналов усилителей:

Варианты подключения одноканального усилителя (моноблока)

Подключение двух канального усилителя

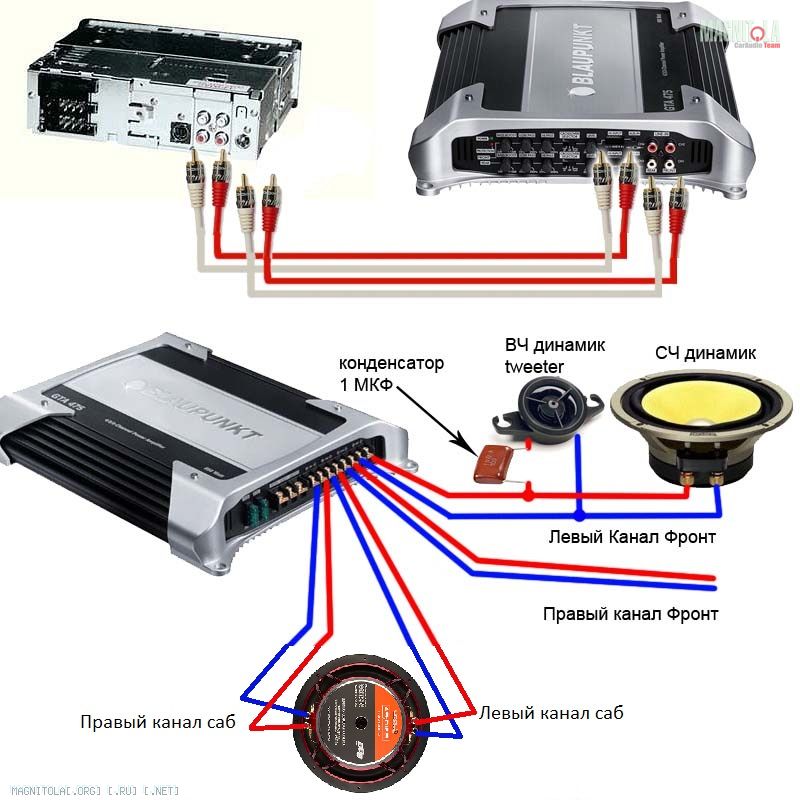

Подключение четырех канального усилителя

 3. Протягиваем и подключаем провода на акустику

Теперь вам необходимо подключить вашу акустику к усилителю. Используем для этого акустические провода.  Теме выбора акустического провода придется посвятить отдельную статью, об этом позже.

Протягивать акустический провод можно не особо опасаясь наводок, можно вместе с остальной проводкой. Поймать наводки на акустический провод практически невозможно, проще всего «словить» наводки на кроссовер акустики, поэтому тщательно выбирайте место расположения кроссовера вдали от скопления проводов, блока предохранителей и т.д.

Единственная сложность с акустическим проводом (но на современных автомобилях это может быть не просто сложность а СЛОЖНОСТЬ!!) это протяжка акустического провода в двери. Дело в том что по современным технологиям изготовления автомобилей проводка идущая из салона в дверь имеет разъем в районе резиновой переходки. Иногда производители не забыли о нас установщиках и оставили в разъеме место под дополнительные провода. Но в большинстве случаев места под «лишние» провода отсутствует. Поэтому в разъемах приходится сверлить дополнительные отверстия, очень аккуратно. Смотрите как это выглядит (разъем двери VW Passat B7):

В этом деле необходима определенная сноровка, главное не повредить разъем так как восстановление может быть очень сложным и дорогостоящим. Ну и конечно, снимите клемму с аккумулятора перед этим.





Продолжение следует!!!

161800 Всего 20 Сегодня

Вконтакте

Facebook

Twitter

Google+

Пошаговое подключение усилителя к магнитоле своими руками

Автор Владимир Долженков На чтение 16 мин. Просмотров 15.5k. Опубликовано

Некоторых автомобилистов не устраивает качество звучания штатной системы мультимедиа. В этом случае необязательно менять в машине динамики или аудиосистему. Ситуацию можно улучшить путём установки усилителя мощности. Подобрав устройство под свои запросы, останется установить его и правильно подключить к магнитоле, следуя пошаговым действиям.

Зачем необходим усилитель к магнитоле в машине

Установка усилителя в дополнение к магнитоле не только повысит общую мощность звукового сигнала, но и улучшит качество звучания. Плюс ко всему к усилителю можно подключить сабвуфер. Использование устройства усиления позволяет выполнить оптимальную настройку звучания автомобильной аудиосистемы. Выполнив подключение усилителя через кроссовер, звук воспринимается лучше во всём диапазоне частот. Важно понимать, что напряжение бортовой сети автомобиля не всегда соответствует 14,4В, которое необходимо для обеспечения максимальной мощности усилителя. В особенности такая ситуация проявляется при использовании сабвуфера: выходное напряжение усилителя при более низком напряжении питания не может раскачать мощную нагрузку в виде НЧ (низкочастотных) динамических головок.

Обозначенная проблема решается путём установки электролитических конденсаторов большой ёмкости (1Ф). Этот элемент накапливает необходимый разряд и при пиковой нагрузке не позволяет «проседать» басам, т. е. сигнал получается сочным, чётким, без каких-либо искажений. Для того чтобы можно было подключить сабвуфер к усилителю, в устройствах есть специальный выход для саба. Чтобы улучшить качество звука, необязательно производить замену головного устройства и колонок. В этом случае понадобится просто установить четырехканальный усилитель, который наделен компактными размерами и имеет довольно высокие показатели выходной мощности. Если серьёзно подойти к переоборудованию звуковой части автомобиля, то подключить усилитель не составит особого труда.

Стоит отметить, что многие автомобили оснащаются штатными аудиосистемами с динамиками посредственного качества. Для того чтобы добиться действительно высокого качества звука, нужно задуматься не только над приобретением усилителя, но и над заменой штатных динамических головок. У каждого автовладельца есть возможность выбора места расположения колонок, а также дополнительных компонентов. Многих вполне устраивает установка в передней части салона динамиков с пищалками и твиттерами. Для монтажа подобной системы понадобится четырёхканальный усилитель мощности.

Как работает усилитель

Чтобы понять это, необязательно вникать в его электрическую схему и выяснять, из каких элементов он собран. Достаточно будет рассмотреть, что происходит с сигналом при его поступлении на усилитель от магнитолы. Принято считать, что сигнал на усиливающее устройство подаётся малой амплитуды, после чего увеличивается до определённого значения. Такое рассуждение верно, но только частично, поскольку усилителем создаётся новый сигнал, являющийся копией входного.

Любой автомобильный усилитель состоит из трёх узлов: входного, блока питания и выходного. Основное назначение устройства — усилить сигнал без искажений

На устройство усиления сигнал подаётся от штатной магнитолы, увеличивается до уровня, обеспечивающего нормальную работу динамиков. В результате входной и выходной сигналы различаются только по мощностным характеристикам. Независимо от усилителя, конструкция будет иметь три основных узла:

  1. Входную схему.
  2. Блок питания (БП).
  3. Выходной каскад.

Каждый источник звука имеет определённый уровень выходного напряжения. Например, одна магнитола выдаёт сигнал на линейном выходе напряжением в 1В, другая в 3В. В этом случае усилитель должен обработать сигналы с разным уровнем. Один сигнал, как правило, обрабатывается штатными устройствами и некоторыми моделями усилителей. Однако большая часть устройств способна обработать два входных сигнала. Если они имеют высокий уровень, то подаются непосредственно на нагрузку, при низком, сперва проходят через усиливающее устройство.

Важно знать, что чувствительность входного узла должна соответствовать уровню сигнала, который подаётся с магнитолы. В устройстве усиления происходит регулировка входной чувствительности, что определяет коэффициент усиления. При слишком большой входной чувствительности, сигнал на выходе может быть искажённым. В этом случае его контролируют по регулятору громкости на магнитоле. Для лучшего понимания, можно сказать и так: чувствительность регулируется для того, чтобы исключить несоответствие уровней выходных сигналов в автомобильной аудиосистеме. О правильной регулировке чувствительности можно судить по отсутствию искажений в динамических головках.

Такой узел, как блок питания, предназначен для того, чтобы преобразовывать напряжение от АКБ в более высокое. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков. Одной из функций автомобильного усилителя является повышение и контроль питающего напряжения. Для этого в блоке питания используется трансформатор. Поскольку звуковой сигнал является переменным, то для работы нагрузки (динамиков) потребуется два напряжения: положительное и отрицательное. Для их реализации с трансформатора снимаются два напряжения с противоположной полярностью. Скомбинировав эти колебания можно получить переменный сигнал.

Если БП выдаёт +25В, то он также должен выдавать -25В, что необходимо для питания усиливающего устройства. В приведённом примере разница напряжений составляет 50В. Рассчитав мощность по формуле P=U²/R, где P — мощность усилителя, U — напряжение, R — сопротивление нагрузки, при напряжении питания 50В и колонках 4 Ом, получим мощность в 625 Вт. Чем больше разница напряжения питания БП, тем с усилителя можно снять большую мощность.

Выходной каскад обеспечивает непосредственно усиление входного сигнала, который после подаётся на динамические головки. Основной элемент выходного узла — транзисторы большой мощности, которые работают в режиме ключа, обеспечивая подачу повышенного напряжения с БП на выход устройства усиления. Реализуется это путём преобразования напряжения с блока питания в необходимую форму сигнала. Управление транзисторами осуществляется входным сигналом: напряжение с БП принимает форму аудиосигнала, т. е. транзисторы включаются или отключаются в зависимости от сигнала на входе.

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Характеристики усилителей в зависимости от количества каналов:

  1. Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
  2. Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
  3. Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
  4. Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
  5. Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
  6. Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.
Одним из наиболее распространённых автомобильных усилителей является четырёхканальный

Как выбрать усилитель

Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

В большинстве случаев местом установки усилителя является багажник, но возможно расположение и в салоне

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

  1. Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
  2. В багажнике. Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
  3. Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
  4. Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Провода для монтажа

Одним из важных элементов в подключении устройства являются провода. Они необходимы для питания и межблочного соединения. Могут понадобиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить ещё 30% на потери из-за низкого КПД. Если рассмотреть в качестве примера два двухканальных усилителя суммарной мощностью 200 вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I=P/U, где I —ток, P — мощность, U — напряжение. Поскольку напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.

Предохранитель

Поскольку кабель питания проходит в непосредственной близости к кузову, обязательным элементом в схеме подключения усилителя является предохранитель, который в случае короткого замыкания исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель защиты силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим значением.

Существуют разные виды предохранителей, но самые распространённые — это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, а внутри расположена плавкая вставка. Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, которые соединяются элементом из плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленных недостатков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов. Вероятность выхода из строя, минимальна.

Чтобы исключить замыкание по цепи питания усилителя, устанавливают предохранитель

Межблочный кабель

Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

Подключение магнитолы к усилителю производится межблочным кабелем, качеству которого при покупке нужно уделить пристальное внимание

Как подключить своими руками

При стандартном подключении, провода питания соединяют напрямую с АКБ. Плюс соединяют с положительной клеммой аккумулятора, минус — на кузов автомобиля. Питание подводится на усилитель и подключается к соответствующим входам: плюсовой провод (красный) соединяют с гнездом усилителя, на котором обозначено напряжением питания. Минусовой (чёрный) подключают к разъёму GND. На гнёзда Remote подводится сигнальный провод от источника сигнала, т. е. от магнитолы. В некоторых схемах может использоваться конденсатор, но, как правило, его устанавливают в комплекте с мощными усилителями.

Питание на усилитель подается через предохранитель от аккумулятора отдельным кабелем. В зависимости от применяемого устройства усиления, может устанавливаться конденсатор

Пошаговый процесс подключения

Разобравшись со схемой подключения и подготовив все необходимые инструменты и материалы, можно приступать к самому процессу.

Для правильного подключения усилителя необходимо ознакомиться со схемой. Только после этого можно приступать к монтажу устройства
  1. Устанавливаем усилитель в том месте, где будет исключён перегрев, препятствие воздухообмену и намокание. Установка усилителя производится в месте с достаточным воздухообменом, что предотвратит перегрев устройства
  2. Приступаем к прокладке проводов. В первую очередь необходимо проложить сигнальный и дополнительный провода, идущие от магнитолы к усилителю. Каждый автовладелец должен сам определиться, как это сделать лучше, поскольку универсальных рекомендаций нет. В любом случае придётся снимать декоративную обшивку салона, чтобы уложить провода красиво. Важно знать, что межблочный провод не должен контактировать с проводкой автомобиля, которая находится под напряжением.

    Прокладку кабеля выполняют под обшивкой салона, при этом нужо предотвратить возможный контакт со штатной проводкой автомобиля
  3. Протягиваем к усилителю от АКБ питающий кабель. Его удобно разместить вдоль штатной проводки. Предохранитель устанавливают возле аккумулятора на расстоянии не более 30 см. Питание к усилителю подводится отдельным мощным кабелем, сечение которого выбирают в соответствии с потребляемым усилителем током
  4. Подсоединяем сигнальный кабель: на магнитоле в разъем Line-out, к усиливающему устройству в разъем Line-in. Соединяем также кабель питания. Межблочным кабелем подается сигнал с линейного выхода магнитолы на вход усилителя
  5. Подключаем дополнительный кабель к разъёму Remote на усилителе и к B+Ant (синему) на источнике сигнала. Подключение дополнительного провода необходимо для дистанционного включения усилителя в момент включения магнитолы
  6. Соединяем усилитель с динамиками. Если подключение производится по мостовой схеме, то один канал усилителя соединяют с «+» клеммой нагрузки, другой с «-».
  7. Устанавливаем возле усилителя конденсатор (если необходимо). Соединение с устройством усиления производят короткими проводами.
  8. Настраиваем усилитель в соответствии с рекомендациями производителя. Регулировка зависит как от усилителя, так и самой магнитолы, наличия саба в аудиосистеме. После подключения и проверки правильности монтажа, выполняют настройку усилителя в соответствии с рекомендациями производителя

Подключение усилителя к магнитоле без тюльпанов

Как быть в том случае, если у магнитолы нет тюльпанов, т. е. линейного выхода? Как правило, такие разъёмы отсутствуют у штатных устройств. Процесс подключения усложняется, но все же проблема решаема и для этого используется согласующий адаптер. Чтобы внедрить в магнитолу линейный выход, выполняют следующие действия:

  1. Приобретают адаптер линейного выхода. Устройство позволяет согласовать выходной сигнал с входом усилителя.
  2. Снимают магнитолу и присоединяют к ней адаптер, что позволит соединить её с усилителем. После соединения входных проводов адаптера с магнитолой, выставляют значение выходного сигнала, который должен соответствовать характеристикам усилителя.
  3. Регулировку нужно выполнить внимательно, поскольку от этого зависит, насколько качественным будет звук.
  4. Адаптер приматывают изолентой к жгуту с проводами. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.
  5. К выходным разъёмам адаптера подключают сигнальный кабель, подсоединяют провода питания на усилитель. В соответствии с маркировкой подключают линейные провода. После включения усилителя нужно обратить внимание на звучание динамиков: каждый должен звучать в соответствии со своим каналом и расположением.
  6. Проверяют соотношение баланса: повернув ручку в правое положение — звучание должно наблюдаться только в правых динамиках, в левое — в левых. Кроме этого, необходимо проверить уровень сигнала на выходе: регулятор громкости устанавливают примерно на 70% от максимального значения, после громкость сводят к минимуму. Если при выполненных манипуляциях искажений в звуковом сигнале не наблюдалось, значит, подключение выполнено правильно.
Чтобы подключить усилитель к магнитоле без линейного выхода, используется специальный адаптер

Как подключить два и более усилителя

Как правило, два и более усилителя подключают те, кто хочет добиться высокого качества звука и повысить мощность сигнала. Однако при таком варианте возникают некоторые трудности:

  • с подключением питания;
  • с подключением RCA кабеля на несколько усилителей;
  • с дистанционным включением усилителей.

Если монтаж первого усилителя был выполнен без конденсатора, то с несколькими устройствами его всё-таки придётся установить. Схему, в соответствии с которой будет организовано питание нескольких усилителей, подбирают исходя из их мощности. Можно подключить два усилителя, задействовав один конденсатор, соединив его параллельно с АКБ. Что касается подключения RCA кабеля, то нужно исходить из требований, предъявляемых к конкретному усилителю. Например, при подключении двух усилителей воспроизводится одна и та же полоса частот. В этом случае достаточно использовать выходные разъёмы на самих устройствах, если они есть. Можно также разделить каналы по входу при помощи кроссовера.

Для подключения нескольких усилителей в обязательном порядке необходимо установить конденсатор

Для дистанционного включения усилителя подаётся напряжение +12В на разъем REM устройства, питание берётся с антенны на магнитоле. Проблема при подключении нескольких усилителей состоит в том, что нагрузка на головное устройство может быть слишком большой. В лучшем случае усилители не включатся, а в худшем магнитола может выйти из строя. Ситуацию можно решить путём установки по цепи дистанционного включения, реле. Подключается элемент довольно просто: при включении головного устройства срабатывает реле, через него подаются +12 В на разъем REM усилителей.

Видео: как подключить усилитель своими руками

Установка и подключение усилителя своими руками не является трудоёмкой процедурой. Даже если вы столкнулись с этим впервые, достаточно приобрести необходимые элементы и ознакомиться с пошаговым процессом. Главное, правильно выбрать место под установку, при подключении соблюдать полярность питания, соединения делать надёжными и по окончании работ проверить схему подключения. Останется проверить работоспособность устройства.

Оцените статью: Поделитесь с друзьями!

Как установить усилитель в машину своими руками и что потребуется

Расскажем как установить автомобильный усилитель своими руками и какие материалы для этого потребуются. Схемы подключения усилителя мощности на примере с фото.

Выбор места установки

Первое, что нужно сделать - выбрать где будет находиться. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок. Для примера, решили установить усилитель в багажник. Значит от магнитолы нужно тянуть межблочные провода назад, а это примерно 4-5 метров. Далее - провода для колонок. Если усилитель расположен сзади - нужно рассчитать длину до передних колонок (около 3-5 метров для каждого динамика). Учитывайте, что длина бывает больше расчетной, т.к. провода располагаются не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам.

При выборе места помните, что усилитель выделяет много тепла. Для его установки выбирайте такое место, где будет обеспечена свободная циркуляция воздуха. Не накрывайте его ковриком, не устанавливайте на боку или "вверх ногами".


Если собираетесь установить усилитель спереди, например, под водительским креслом или панелью приборов, то на проводах можно сэкономить. Считается - чем меньше длина провода, тем меньше потерь - значит лучше для звука в машине. Существует вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой - сзади для сабвуфера. Перед установкой нужно подумать, где будет располагаться и произвести расчеты длины проводов.

Провода для подключения

Существуют готовые комплекты проводов для усилителя авто звука. Как правило, они китайские и не очень хорошего качества. Если делаете установку в первый раз, то покупка данного комплекта будет оптимальным вариантом. А те, кто хочет лучшего звучания - рекомендую покупку проводов отдельно.

Для работы усилителя можно использовать обычные медные многожильные провода. Учитывайте, что домашняя одножильная проводка не подойдёт, нужен только многожильный провод. Для подключения акустики сойдет кабель "ПВС", который можно купить в любом хозяйственном магазине электрики.


Например, для передних и задних колонок можно купить кабель "ПВС 2х2. 5", для твитеров - "2х1.5", а для подключения сабвуфера - "2х4". Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть. Тоже касается силовых проводов (к плюсу и минусу). Если устанавливаете простую музыку, подойдет обычный провод. Его подключают к проводу, что питает магнитолу, а минус – к кузову авто. Это неправильно и могут быть потери, что скажется на звучании. Лучший вариант - подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки "КГ" толщиной от 25 до 35 ("КГ-25" или "КГ-35").

Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора. Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он влияния на звучание не отказывает. Если не хотите покупать провода "ПВС" или "КГ", тогда есть специальные акустические провода. Они бывают не лучшего качества, но для простой системы сойдут.

Если имеются установочные комплекты, то выбирайте с самыми толстыми проводами - это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.


Отдельного слова требуют межблочные провода. Если купили комплект для подключения, то они будут работать, но качественного звучания с ними не добиться. Если хотите хороший звук, придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм - DAXX или Чернов. На личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить - межблочные провода непосредственно влияют на звук.

Подключение усилителя своими руками

Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов. Далее подключаем силовые провода (это плюс и минус). Лучший вариант - непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей.


Для подключения проводов существуют специальные акустические клеммы. Самое важное - надежный контакт провода и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.
Следующий шаг - подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки можно будет прослушать колонки, и если они играют неправильно, то просто поменяйте полярность проводов. Главное надежный контакт, чтобы они не отвалились от вибраций.

Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам авто. Когда все провода подсоединены - процесс установки завершен. Далее проверяем, все ли правильно подключено.

Как подключить и настроить автоусилитель к магнитоле в машине (схема)

Как подключить автомобильный усилитель своими руками

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

  1. Подать на него хорошее питание;
  2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
  3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт. , то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Схема подключения усилителя в авто

Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

  • Усилитель
  • Кроссоверы
  • Акустические системы
  • Сабвуфер

Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание. Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот. Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом. Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Правильное подключение усилителя в авто позволит избавиться от всех проблем.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.

Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.

Подключение динамиков к усилителю в авто

Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается. Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.

Как подключить усилитель звука в авто

Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу. Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах. Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером. Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера. Такой выход оконечного каскада организуется по мостовой схеме.

Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.

Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи. Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода. Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить. Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля. Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.

Как подключить усилитель к магнитоле и настроить под сабвуфер в машине

Для расширения возможностей автомобильного акустического оборудования используется установка дополнительных устройств, усиливающих звук с одновременным удалением шумов и помех. Устройства монтируются в сервисных центрах или самостоятельно. Перед началом работ владельцу необходимо выяснить, как подключить усилитель к магнитоле и как устранить возможные неисправности при эксплуатации.

Зачем нужен усилитель

В головных мультимедийных устройствах находится встроенный усилитель, который устраивает не всех автовладельцев. Установка дополнительного оборудования позволяет очистить сигнал от помех и установить дополнительные громкоговорители, улучшающие воспроизведение низких или высоких частот. При использовании дополнительного усилителя следует учитывать мощность генератора и емкость аккумулятора, для снижения вероятности провала напряжения применяются электролитические конденсаторы (накопитель).

Как рассчитать мощность и выбрать

Чтобы самостоятельно подобрать оборудование, надо посчитать мощность громкоговорителей, установленных в цепи каждого канала. Исходя из полученных значений, выбирается внешнее устройство усиления сигнала. Рекомендуется приобретать более мощный прибор (на 10-15%), чтобы снизить нагрузку на оборудование и позволить впоследствии заменить акустику. Также следует учитывать сопротивление катушек в динамиках и частотный диапазон, на который рассчитаны изделия.

Выбор типа усилительной машинной установки зависит от конфигурации будущей акустической системы. Если планируется подключить сабвуфер к усилителю, достаточно устройства с 2 каналами, которые соединяются по мостовой схеме. Если причиной доработки является стремление избавиться от шума в динамиках и повысить громкость звучания, необходимо приобрести 4-канальный блок. Для одновременного использования 4 колонок и саба потребуется установка 5-канального усилителя или применение 2 отдельных устройства.

Для подключения автомобильного усилителя к магнитоле используются разъемы типа «тюльпан» или RCA, вынесенные на заднюю стенку корпуса головного устройства. Перед покупкой внешнего устройства рекомендуется уточнить тип используемых на проигрывателе выходов. При отсутствии разъемов допускается коммутация усилительного блока к стандартным акустическим выходам через модуль снижения амплитуды сигнала (аттенюатор).

Подготовка

На этапе предварительной подготовки владелец автомобиля разрабатывает схему подключения усилителя с учетом расположения штатного оборудования. Если в конструкции автомобиля будут установлены дополнительные громкоговорители (например, сабвуфер или высокочастотные динамики), необходимо продумать методику монтажа устройств. Исходя из полученных данных, владелец автомобиля приобретает кабели питания, межблочные шнуры с тюльпанами, дополнительные элементы декора и прочие детали, необходимые при установке усилительного оборудования.

Провода

Чтобы подсоединить усилок к бортовой сети автомобиля, нужен специальный кабель, рассчитанный на ток, потребляемый дополнительным оборудованием. Шнур подбирается, исходя из мощности установленных компонентов с учетом дополнительных тепловых потерь (до 30%). Например, при коммутации 2-канального усилителя с номинальной мощностью 200 Вт следует учитывать тепловые нагрузки, которые составляют около 60 Вт. Полученное значение мощности требует использовать кабель, рассчитанный на 21,6 А (рекомендуется сделать запас по прочности еще на 10-15%).

Для расчета сечения провода существуют специальные таблицы, отображающие зависимость диаметра кабеля от передаваемого тока. Для монтажа следует использовать шнур с медной жилой, не разрушающейся при вибрационных нагрузках. При покупке кабеля следует обратить внимание на толщину и характеристики изоляции, поскольку материалы низкого качества самопроизвольно растрескиваются при снижении температуры до -15°С.

Предохранитель

В цепи питания усилителя в авто необходимо установить предохранитель, предотвращающий воспламенение изделия при коротком замыкании (например, из-за разрушения изоляции кабелей питания). В конструкции оборудования предусмотрены штатные элементы защиты, дополнительная вставка располагается около клеммы аккумулятора. Чтобы правильно подключить автомобильный усилитель, необходимо применять предохранители с номиналом не более 50 А.

Межблочный кабель

Смонтированный усилитель нужно подключить к головному устройству специальным межблочным кабелем, оборудованным защитой из металлической сетки. Экран снижает вероятность появления помех, возникающих при работе системы зажигания и электронных компонентов автомобиля. Не рекомендуется прокладывать коммутационные шнуры вблизи штатных блоков управления и электрических двигателей, установленных в климатической установке транспортного средства.

Где и как установить

Установка усилителя в машину определяет длину акустических кабелей, необходимых для подсоединения, и протяженность магистрали для подключения к аккумуляторной батарее. Например, при размещении устройства в багажном отделении для подсоединения каждого громкоговорителя потребуется шнур, длиной 3-4 м (с учетом изгибов и прокладки под обшивками). Изделие устанавливают в горизонтальном положении на специальном подиуме. На части машин применяют второй усилитель, предназначенный для фронтальной акустики, который выносится в салон.

Допускается размещение оборудования в специальной нише под задней полкой (используется на машинах с кузовами седан или купе). Если нужно поставить автоусилитель под сиденье пассажира, необходимо учитывать размещение воздушных каналов климатической установки и наличие жгутов электропроводки для обогрева сидений и управления боковыми подушками безопасности. При подобной схеме укорачивается длина кабеля, идущего от магнитолы к усилителю, что улучшает качество передаваемого сигнала.

Дополнительные устройства для усиления звука, устанавливаемые в автомобиль, выделяют тепло, которое требуется отвести вентиляцией. Для нормального проветривания корпус не рекомендуется устанавливать вертикально, а также закрывать пластиковыми или тканевыми чехлами. Для улучшения циркуляции воздуха устанавливаются дополнительные вентиляторы, включающиеся совместно с акустической системой автомобиля.

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Выведенные в панель приборов шнуры подключаются к разъемам, дополнительно прокладывается сигнальный кабель управления, который коммутируется к выходу Rem (используется для синхронного пуска и выключения усилителя).

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Как настроить

Настройка усилителя позволяет обеспечить равномерное звучание через все динамики акустической системы. Для регулировки требуется повернуть регулятор Gain (на части устройств обозначен как Level) до минимального уровня, а затем установить корректор фильтра HP на максимум. Если усилительный блок оборудован встроенным эквалайзером или блоком усиления низких частот, требуется отключить функции (из-за влияния на звуковую картину). При использовании высокочастотных динамиков дополнительно регулируется положение корректора LP.

Для дальнейшей настройки необходимо включить воспроизведение музыкального контента на головном устройстве. После отключения тонкомпенсации регулятор громкости выкручивается до положения, соответствующего появлению хрипов в акустике. Затем пользователь снижает громкость и настраивает по аналогичной методике положение корректора Gain. Настройка режима работы производится до момента получения мягкого звука, равномерного для всех динамиков. Корректно настроенный сабвуфер не выделяется на фоне остальных частот, гармонично дополняя звуковую картину.

Проблемы и их решение

Если установленный блок не включается, причиной дефекта является нарушение целостности цепи питания или встроенного адаптера, который можно проверить вне автомобиля, подключив изделие дома через блок питания, выдающий постоянный ток, напряжением 12 В. Если в бытовых условиях оборудование включилось корректно, необходимо проверить состояние кабелей на автомобиле при помощи тестового прибора. Налет окислов и ржавчины на контактах ухудшает передачу электроэнергии, при повышении силы тока образуются разрывы цепи.

От магнитолы идет кабель, по которому пропускается сигнал на активацию усилительного контура. При нормальных условиях напряжение в кабеле составляет 5 В, при снижении параметра требуется проверить надежность контакта и убедиться в отсутствии переломов шнура. Дополнительно проверяется состояние предохранителей и надежность заземления контура питания и межблочных кабелей.

В конструкции усилителей предусмотрен защитный блок, который выдает ошибку (мигание контрольного индикатора) при обнаружении неисправного динамика или при замыкании звуковых кабелей. Для восстановления работоспособности следует поочередно отключить громкоговорители, чтобы найти поврежденную цепь. Для определения нарушения заземления используется омметр, который пользователь поочередно подключает к цепям репродукторов.

Скрипы при воспроизведении указывают на перегрузку усилительного устройства. Рекомендуется снизить громкость звучания или подобрать динамики с улучшенными характеристиками. Дефект возникает при повреждении коммутационных кабелей, поэтому дополнительно следует проверить точки соединения проводов для подключения сабвуфера и усилителя. При периодическом пропадании звука следует проверить состояние межблочных и акустических кабелей. Если нарушается трансляция только по одному входу, следует искать поломку в магнитоле.

Как подключить и настроить автоусилитель к магнитоле в машине (схема)

Усилитель в машине позволяет увеличить мощность звука автомобильной аудиосистемы при использовании сабвуфера. Правильная настройка автоусилителя поможет добиться хорошего результата.

Как подключить и установить

Перед установкой следует обратить внимание на то, что усилитель должен хорошо охлаждаться и не мешать управлению транспортным средством. На этикетку наносится схема подключения, на которую следует ориентироваться. Присоединение осуществляется следующим образом: все колонки и сабвуфер подключаются к разъемам в соответствии с обозначениями. Питание подключается к машине напрямую от ее аккумулятора, поскольку усилитель автозвука — мощный потребитель.

Толщина проводов должна быть не меньше 1,5 мм, а в разрыв плюсового кабеля включается защитный предохранитель, рассчитанный на ток не менее 25 А. Чтобы усилитель включался и отключался вместе с автомагнитолой, голубой провод присоединяется к клемме реле дистанционного управления.

Присоединение звуковых каналов осуществляется двумя способами. Первый из них — это использование линейных выходов в виде гнезд по стандарту RCA. Они чаще всего расположены на задней стенке автомагнитолы. Для подключения следует использовать надежные и экранированные аудиокабели. Это позволит добиться высокого качества звука при минимальном уровне фона и помех.

Другой способ — это подключение напрямую к акустическим выходам магнитолы при наличии у усилителя такой возможности. Если усилитель оснащен пятью выходами, а магнитола — двумя, следует использовать разветвитель при отсутствии селектора входов. Это требуется для того, чтобы звук шел изо всех колонок.

Соприкосновение корпуса усилителя с кузовом машины не допускается, чтобы не появился фон. Провода прокладываются таким образом, чтобы избежать повреждений или утечки.

При подключении через винтовые клеммы следует надежно затягивать их, а выступающие концы жил — обрезать во избежание замыкания.

На панели автоусилителя находятся различные регуляторы. Ими устанавливаются разные параметры звука и осуществляется согласование с магнитолой и акустикой. Например, фильтры диапазона ВЧ и НЧ. Фильтр сверхнизких частот служит для того, чтобы срезать инфразвук, который не воспринимается человеческим ухом, но создает избыточную нагрузку. Регуляторы усиления низких частот позволяют сделать звук более мощным.

Как настроить

Перед первым включением автоусилителя собственный регулятор усиления устанавливается на минимум. Если подключение осуществляется к акустическим выходам, то регулятор входного уровня ставится в верхнее положение, а если через выходы RCA, то в нижнее. Следует внимательно осмотреть и проверить соединения, после чего необходимо включить магнитолу. Расположенный на усилителе световой индикатор загорится зеленым цветом при отсутствии неполадок. Красное свечение говорит о наличии короткого замыкания в проводке акустики.

Вначале подгоняется чувствительность усилителя. Для этого на магнитоле отключаются эквалайзер и тонкомпенсация. Потом выставляется сначала наибольшая громкость, при которой появляются искажения звука из динамиков, подключенных к усилителю, а затем — немного ослабляется.

Регулятором громкости на усилителе выставляется наибольший уровень, при котором искажения все еще отсутствуют.

Таким же образом настраиваются колонки остальных каналов.

Следующий шаг — регулировка фильтров. ФВЧ для широкополосных динамиков стандартного размера устанавливается на уровне 60-90 Гц, а для высокочастотных — 150-250 Гц. Это делается для того, чтобы увеличить качество и естественность звучания благодаря ограничению диапазона воспроизводимых частот снизу. Сабвуфер более тонко настраивается с помощью фильтров низких и сверхнизких частот. Опытным путем устанавливается наиболее естественное звучание.

Как подключить автомобильный усилитель звука к магнитоле

Усилитель мощности низкой частоты — основной компонент качественной звуковоспроизводящей системы. Самостоятельный выбор и возможность подключить его к магнитоле в салоне машины есть у каждого. Дело это непростое и хлопотное, но посильное всем автолюбителям.

Автомобильные усилители звука

Назначение и принцип работы

Звучание автомагнитолы можно улучшить, установив колонки, обладающие высокими характеристиками. К сожалению, параметры штатного оборудования не позволяют использовать излучатели звука большой мощности, что ограничивает возможности модернизации «малой кровью».

В подобном положении выручит установка автономного усилителя звука. Он представляет собой питающийся от бортовой сети автомобиля электронный прибор, увеличивающий амплитуду (размах) и мощность электрических колебаний низкой частоты.

Четырёхканальный автомобильный усилитель мощности с регулировкой параметров

На вход устройства подают сигнал взятый, обычно, с линейного выхода магнитолы. К выходу подключают акустическую систему. Говоря по-другому, в электрической схеме усилитель расположен между источником звукового сигнала и колонками.

Классификация

Звуковая система салона автомобиля состоит из нескольких каналов — раздельных «линий» формирования, усиления и обработки электрических сигналов низкой частоты, необходимых для колонок.

По этой причине один из критериев классификации автомобильных усилителей — число каналов, каждый из которых имеет собственный вход и выход.

Фотогалерея: примеры автомобильных усилителей на 1–6 каналов

Обычно в приборе от 1 до 6 каналов. Стереосистема требует двух (левая и правая колонка). Схема «фронт плюс тыл» — четырёх.

Когда необходим сабвуфер, выбирают усилители с нечётным количеством каналов (3 или 5) либо те, что допускают подключение в режиме мост (bridge). Последний позволяет использовать более мощный динамик, так как задействует два канала усиления одновременно. Кроме того, низкочастотную колонку можно подключить с помощью отдельного одноканального усилителя — моноблока.

По совокупности показателей энергоэффективности и искажений выходного сигнала автомобильные усилители звуковых частот разделяют на классы A, B, AB, C и D.

Приборы класса А обладают самым низким коэффициентом полезного действия и наименьшими искажениями сигнала. Напротив, класс С характеризуется высокой эффективностью использования энергии и большими искажениями.

Класс AB — экономичное компромиссное решение, совмещающее приемлемое качество звука и неплохую энергоэффективность.

К классу D относят технику с цифровой обработкой сигнала, что обеспечивает отличное звучание. Её недостаток — высокая стоимость.

Технические характеристики

С точки зрения потребителя, наиболее важный параметр автомобильных усилителей звуковых частот — выходная мощность. Её значение указано в паспорте или сертификате. Не следует ориентироваться по цифрам, нанесённым на корпус или переднюю панель. Как правило, они не соответствуют действительности.

Существует несколько методик измерения выходной мощности. Наиболее часто в документации приводят следующие.

PMPO (Peak Music Power Output) — максимальное пиковое значение выходного сигнала. На практике оно не характеризует ни качество звука, ни возможности прибора и, как правило, приводится в рекламных целях.

RMS (Root Mean Squared) — среднее квадратическое (квадратичное) значение мощности при заданном качестве сигнала. Этот параметр характеризует состояние, при достижении которого искажения звука замечает даже неискушённый слушатель.

DIN POWER — наиболее адекватный параметр, измеряемый на паспортной нагрузке при нормированном коэффициенте гармонических искажений. Его разновидности обозначают в документации также как IEJA и IHF.

Среди основных технических характеристик (кроме выходной мощности):

  • частотный диапазон,
  • коэффициент нелинейных (гармонических) искажений,
  • отношение сигнал/шум,
  • демпинг-фактор.

На практике однотипные характеристики техники различных производителей отличаются незначительно и обеспечивают высокое качество звучания.

Выбор

По количеству каналов усилитель подбирают, ориентируясь на число динамиков, которые необходимо подключить, и схему их соединения.

Дополнительным плюсом может стать наличие кроссоверов — встроенных фильтров звуковых частот (HPF выделяет верхние, LPF — нижние) с регулируемыми параметрами (частота среза, усиление, крутизна спада).

Выбирая мощность автомобильного усилителя, учитывают возможности колонок. Для долгой работы их не нужно перегружать, поэтому мощность должна быть меньше той, на которую рассчитаны динамики.

При отсутствии в магнитоле линейного выхода (тюльпанов), что случается очень редко, понадобится наличие входа высокого уровня.

Как подключить усилитель к магнитоле машины

Место установки

Место для монтажа должно удовлетворять следующим требованиям.

  • Отсутствие сырости и подтеканий.
  • Удобный доступ для подключения и настройки усилителя.
  • Хорошая циркуляция воздуха для охлаждения.
  • Отсутствие неудобств и помех нормальной эксплуатации автомобиля.
  • Красивый внешний вид.

Наиболее часто автолюбители выбирают следующие места.

  • Задняя полка (сверху или снизу).
  • Спинки задних сидений.
  • Под передним сидением.
  • Ниже пола багажника (при наличии подпольных углублений и ящиков).
Фотогалерея: Размещение усилителя в автомобиле

Положительные и отрицательные стороны каждого решения приведены в таблице.

голос

Рейтинг статьи

Как подключить к автомагнитоле усилитель и сабвуфер самостоятельно

Как подключить усилитель и сабвуфер к автомагнитоле

Многие владельцы автомобилей прекрасно знают, как недёшево обходится их укомплектование различными аксессуарами и техническое обслуживание. Кто-то в целях экономии, а кто-то из любви к технике, старается делать своими руками всё, что не требует применения специального дорогостоящего оборудования.
Инструкция и видео на страницах нашего сайта, расскажут вам, как подключить сабвуфер и усилитель к автомагнитоле. Этот вопрос читатели задают наиболее часто.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
    Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
    Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

  • Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
  • Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
    Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
  • Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
    Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
  • Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
    Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Какой выбрать усилитель, если установлен сабвуфер

Существуют различные модификации этих приборов, и их выбор осуществляется в зависимости от конфигурации конкретной звуковой системы:

  • Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

  • Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
  • Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
  • В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры.
    В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется.
Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Помехи при звучании

Подключение усилителя к автомагнитоле следует выполнить в том случае, если при высокой громкости звука появляются посторонние шумы, и колонки хрипят.
Итак:

  • Как правило, это происходит, когда они напрямую подсоединены к усилителю, встроенному в автомагнитолу. Он имеет малую мощность, и даже если производитель уверяет вас.
    Что она достигает, к примеру, сорока ватт, имейте в виду, что это мощность пиковая, а не звуковая.
  • Исправить ситуацию может многоканальный усилитель. А ещё лучше, если подключить 2 усилителя – автомагнитола практически любого производителя, предусматривает выполнение подобной звуковой схемы.

Разъёмы RCA на задней панели

  • Для подключения, на задней панели магнитолы предусмотрены линейные выходы RCA, и их может быть как один, так и четыре, и даже более. Хотя, в наиболее простых и недорогих вариантах автомагнитол, выходов может и вовсе не быть.
  • В таком случае, усилитель подключают к динамикам(см.Как выбрать динамики для автомагнитолы своими силами), но не напрямую, а через специальное устройство, уменьшающее амплитуду звука. Называется оно – аттенюатор.
    Копеечная цена этого устройства позволяет купить его в любом магазине радиоэлектроники. Хотя, можно использовать и старую деталь, благо, что аттенюатор встроен в каждый приёмник и телевизор.
  • Ответ на вопрос: «Как подключить 2 усилителя к автомагнитоле?» упрощается, если выходы всё же есть.
    Проще всего, если имеется два выхода RCA. Они могут понадобиться для разделения подключения к фронтальной и тыловой акустике.

Разделение выходов с помощью разветвителей

Фронтальный и тыловой выходы, в свою очередь, тоже могут разветвляться — и тогда уже понадобится не два, а четыре разъёма. Если же выход на усилителе только один, приходится использовать специальный шнур с необходимым количеством разветвлений.
Такой шнур в народе называют «тюльпан», его вы видите на фото сверху. Но если подключить два усилителя, разделение на фронт и тыл можно и не делать.

Что нужно для подключения

Как подключить усилитель к автомагнитоле, а вернее, какие провода вам для этого потребуются? Этот вопрос очень важен, и мы постараемся ответить на него более подробно.
Итак:

  • Рассмотрим необходимый комплект проводов, которые могут вам понадобиться в процессе подключения. Самый толстый – это питающий провод.
    Его мощность подбирается так: суммируется мощность всех каналов усилителя, если их два, то, естественно, учитывается и мощность второго.
  • Допустим, вы планируете установить два двухканальных усилителя: у одного из них мощность каналов по 40 Вт, а у другого, по 30 Вт. В этом случае, мощность всех каналов в сумме составляет: 40*2+30*2= 140 Вт.
  • Добавляем к этой цифре 30% на потери и получаем 182 Вт. Именно такую мощность будут выдавать усилители на максимальной громкости, и подбирать сечение питающего провода нужно, исходя из этой величины.
    Делим суммарную мощность на напряжение в сети (182Вт/12В=15,17А), и получаем максимально потребляемую силу тока.

Комплект проводов для подключения усилителя

  • Сечение данного провода рассчитывается на определённую силу тока, существует таблица соответствия для всей кабельной продукции. Если вы назовёте консультанту в магазине свою цифру, вам сразу скажут, какой именно провод вам потребуется.
  • В нашем случае, для 15А необходим медный провод сечением 0,75 мм2. Можно взять кабель с чуть большим сечением.
    Это будет запас — на случай подключения в будущем более мощного звукового оборудования.
  • Подача звука от автомагнитолы до усилителя, осуществляется с помощью межблочного кабеля. Именно от него зависит качество звука.
    И если вы вдруг решите сэкономить, купив тонкий кабель, со слабой изоляцией и плохим экранированием, приятных ощущений от прослушивания музыки не ждите.

Межблочный или сигнальный, провод должен иметь сплошное экранирование, мощную изоляцию, толстую центральную жилку и качественный разъём RCA. Что касается длины любого кабеля, то её нужно рассчитать так, чтобы его хватило проложить по салону без натяжки.

  • Но и лишняя длина тоже не нужна — достаточно одного метра запаса. Межблочный кабель, той же длины, возьмите в двух экземплярах.
    Второй провод будет дополнительным провод, и понадобится вам в процессе подключения. Об этом мы ещё скажем.

Держатель-колба для предохранителя

Ещё вам понадобится предохранитель. Его мощность должна быть выше расчётного показателя напряжения.
В нашем случае это 15А, значит, предохранитель нужно брать не менее чем на 20А. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений.

Подключаем усилитель

Как правило, усилитель располагают в багажнике. Конкретное место вы выбираете на своё усмотрение.
Главное, чтобы там было сухо, и прибор не нагревался. После того, как место выбрано, приступаете к прокладке проводов.
Итак:

  • Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Однозначного ответа тут быть не может, так как варианты прокладки выбираются, исходя из марки и модификации автомобиля.
  • Нужно только помнить, что межблочный кабель не должен соприкасаться с проводами бортовой сети, находящимися под напряжением. Дополнительный провод, о котором мы говорили выше, прокладывается вместе с сигнальным кабелем.

Схема подключения усилителя и сабвуфера

  • От АКБ к усилителю протягиваете провод питания. Его можно прокладывать параллельно проводке автомобиля.
    Колбу-держатель с находящимся в нём предохранителем, располагайте как можно ближе к аккумулятору — проводок между ними должен быть максимально коротким.
  • Сигнальный кабель подсоединяете к разъёмам: на магнитоле он называется Line-Out, а на усилителе Line-in. Провод питания тоже подсоединяете к усилителю.
    Что касается дополнительного кабеля, который протянут вместе с межблочным проводом: на усилителе он подсоединяется к разъёму Remote. Именно он включает усилитель при подаче тока +12А.
    На автомагнитоле этот провод подсоединяется к контакту синего цвета B+Ant.

Подключения на задней панели усилителя

  • Последним в данном процессе осуществляется подключение к динамикам. При мостовой работе усилителя, первый канал усилителя подсоединяется к плюсовой клемме динамика, а второй – к минусовой.
    Схема мостового подключения была приведена нами выше.
  • Рядом с усилителем монтируется небольшой прибор, который называется накопительный конденсатор. Это устройство помогает бортовой сети справиться с нагрузкой, возросшей от работы дополнительного звукового оборудования.
    Главной задачей конденсатора является защита усилителя от перепадов напряжения в сети.
  • К примеру, при снижении напряжения, он подпитывает усилитель из собственного запаса, и тем самым улучшает качество воспроизводства звука. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками. Не забывайте про соблюдение полярности!

Кстати, такой же конденсатор устанавливается и на сабвуфер, ведь в нём есть встроенный усилитель. Далее вам останется только произвести настройку усилителя согласно инструкции производителя.
Процесс настройки индивидуален, и зависит не только от модификаций магнитолы и усилителя, но и от наличия или отсутствия в системе сабвуфера.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

Как правильно подключить межблочный кабель к усилителю

Каждый любитель качественного звука в автомобиле прекрасно знает о том, что мощности штатной магнитолы не хватит для достижения по-настоящему чистого и мощного звучания. Даже если выбрать дорогую фирменную магнитолу, мощные фронтальные и тыловые колонки, сабвуфер, то уж точно не обойтись без дополнительного усилителя мощности.

Без усилителя мощности любителям качественного звука в машине не обойтись

Отличия установки усилителя в машине и дома
Дома мы подключаем акустику любой мощности к источнику звука и практически не задумываемся о расположении проводов и размещении самого усилителя. В случае с автомобилем все совсем иначе. Устанавливая усиливающее устройство в авто, важно позаботится о прокладке провода так, чтобы не возникло его разрыва и замыкания. Это касается как силовых кабелей, так и кабелей акустики.
Размещение самого усилителя должно быть достаточно доступным для контроля и его настройки. Привычные варианты — крепление в багажнике, на задней полке или под водительским сиденьем. Кстати, не забывайте, что ни в коем случае не нужно пытаться сразу получить качественный звук от только что приобретенного усилителя и акустики. Для правильной работы этим устройствам нужно время, чтобы достичь согласования.
Усилителю требуется на первый разогрев около пяти часов, а вот колонкам для «стартового разогрева» нужно порядка трех суток. Только после этого разработаются резина и магнит динамика, акустика заработает на полную мощность и будет пригодна для детальной настройки.
Видеоурок по выбору усилителя

После приобретения комплекта мощного звука вмонтируйте его в автомобиль и «погоняйте» на слабом звуке, не нагружая аппаратуру чрезмерно. По истечении трех суток работы в таком режиме переходите к «колдовству» над звуком.
Выбор усилителя
Сами усилители бывают различных конфигураций. Естественно, есть отличия по мощности, но еще один важный критерий — количество выходов. Если вы подключаете не только фронтальные и тыловые колонки, но еще и сабвуфер, то стоит задуматься о схеме «2 усилителя мощности». Причина в том, что мощная басовая колонка требует сразу два канала выхода усилителя. Такое подключение называется «мост», когда суммируются сигналы левого и правого каналов.
Если же используются фронтальные колонки малой мощности, то их можно подключить напрямую к выходу магнитолы и будет достаточно поставить 4-х канальный усилитель необходимой мощности для тыловых колонок и сабвуфера, где два канала уйдут на бас, а два — на колонки.
Можно ли установить сабвуфер без усилителя в авто
Можно, конечно, установить сабвуфер без усилителя в авто, но в этом случае следует использовать активный сабвуфер, где усилитель уже встроен в колонки. Во-вторых, на магнитоле желателен отдельный выход на сабвуфер.

Усилитель можно установить в багажнике для легкого управления настройками
Такой способ подключения также подходит для комбинированной установки, когда усилитель используется только для тыловой и фронтальной акустики и подключается через четыре канала к автомагнитоле. Кстати, усилители, прикрепленные к корпусу сабвуфера (активные сабвуферные колонки) принято считать очень ненадежными, поскольку от постоянных вибраций выгорает основная плата, а её замена равнозначна покупке нового усилителя. Поэтому классический вариант раздельного подключения является преимущественным.
Следует также обратить внимание на мощность усилителя. Оптимальный вариант составляет 50-80 ватт для колонок и около 200 ватт на сабвуфер. Если вы увидели усилитель с надписью, например, 5000 ватт, то можете не сомневаться в том, что это не более чем маркетинговая уловка. Скорее всего, мощность такого усилителя будет не выше 60 ватт.
Как правильно подключить автомобильный усилитель в машине
После выбора места для установки усилителя необходимо подобрать силовые кабели для его питания. Для того чтобы правильно подобрать кабель, необходимо выполнить несложный расчет для определения сечения провода.

Для этого вычисляется сила потребляемого тока усилителем по формуле I=P/U. Где Р — суммарная мощность усилителя, U — напряжение бортовой сети автомобиля. Например, у вас 4-канальный усилитель по 50 Вт каждый. 4×50=200 Вт. К этой цифре необходимо добавить 30% на потери и запас мощности — 60 Вт. Итого получаем 260 Вт. Напряжение бортовой сети равно 12 В. Сила тока в цепи питания усилителя равна I= 260/12= 21,7 А. По таблице1 подбираем сечение медного провода по току.
Таблица1
Сечение провода, мм2 Ток, А. Для проводов и кабелей с медными жилами
0,5 7
0,75 11
1 15
1,5 23
2,5 30
4 41
6 50
10 80
16 100
25 140
35 170
Выбираем ближайшее значение 23 А, согласно которому сечение провода для питания усилителя должно быть не менее 1,5 мм2. Провод должен быть медным многожильным и в качественной изоляции.
Питание усилителя подключается непосредственно к аккумулятору через специальный предохранитель, номинал которого должен соответствовать расчетной силе тока. Аккумулятор располагается под капотом, а усилитель обычно в багажнике, поэтому провода необходимо будет 5-6 метров. Прокладку провода следует выполнять в гибкой гофрированной трубе для исключения замыкания на массу. Через стенку моторного отсека провод нужно пропустить через специальный переходник, исключающий перетирание изоляции провода в результате неизбежной вибрации. Подключаем проложенный кабель питания к плюсовой клемме аккумулятора через предохранитель и к соответствующей клемме + усилителя. Минусовая клемма усилителя «сажается на массу» при помощи кабеля такого же сечения.

Усилитель мощности питается напрямую от аккумулятора
Следующим этапом будет прокладка сигнального кабеля от магнитолы к усилителю. При выборе межблочного кабеля советуем не экономить и приобрести качественный провод, а качество никогда не бывает дешевым. При покупке межблочного кабеля обратите внимание, чтобы в нем был встроен провод управления усилителем. При прокладке «межблочника» следует обратить внимание, что этот кабель НИКОГДА нельзя прокладывать рядом с кабелем питания, поскольку это может вызвать посторонние шумы и наводки, что несовместимо с качественным звучанием, ради которого затеяна вся эта работа.

Заключительным этапом является прокладка акустических проводов от усилителя к динамикам. Сложности могут возникнуть при прокладке провода к динамикам, расположенным в дверях автомобиля. Иногда в дверных переходниках производители не оставляют резервных клемм и в этом случае приходится просверливать дополнительные отверстия для акустических кабель-каналов, размещать в дверных стойках дополнительные резиновые муфты.
Что делать, если через колонки слышен посторонний шум?

Различные шумы и посторонние звуки — сигнал того, что усилитель подключен неверно
Если через колонки слышится фоновый шум, хрип или треск — это сигнал о том, что подключение акустики выполнено неверно. Скорее всего, звуковой кабель плохого качества, ненадежное крепление контактов или имеется замыкание на массу. Выбирать межблочный сигнальный кабель следует достаточного большого сечения. При этом нужно обратить внимание на его изоляцию.
Сейчас на рынке авто- звукового оборудования богатый выбор проводов с дополнительным шумоподавляющим экраном из различных материалов. Такой кабель спасет от ненужного фона. Кстати, прокладка кабеля должна осуществляться вдали от иных проводов. Если основной пучок электропроводки, в том числе и силовой кабель усилителя, проложены по левой стороне салона, то оптимально будет проводить сигнальный провод либо по правой стороне салона, либо по центру. Это снизит риск «поймать» помехи от источника питания.
Сигнальный кабель имеет тип RCA со стороны магнитолы и очищенный провод до усилителя. При подключении важно, чтобы устройства ввода и вывода звука были не активны, в противном случае есть риск сжечь выходную плату магнитолы или замкнуть усилитель.

В магазинах автозвука можно найти провода с шумоподавляющим экраном
Внимательно проверяйте надежность крепления провода на клеммах усилителя, так как слабый контакт приведет к появлению ненужного шума. Также появляется вероятность перегрева изоляции кабеля и его оплавления.
Подключение усилителя к аккумулятору через реле
Также следует обратить внимание на то, что усилитель должен подключаться непосредственно к аккумулятору. Варианты через прикуриватель или замок зажигания чреваты сбоями в работе или вообще выходом из строя усилителя. В этом случае возникает ещё один нюанс.
Многие усилители находятся в работе постоянно, и, для того чтобы не посадить аккумулятор, в блоке подключения питания усилителя есть клемма подключения кнопки питания. Провод от этой клеммы подключается к специальному кабелю на магнитоле. Как правило, это провод синего цвета с маркировкой «Remote».
В этом случае питание усилителявключается одновременно с магнитолой. Эту же клемму можно использовать для запуска усилителя через отдельную кнопку или же через реле. На самом же аккумуляторе подключенный силовой кабель должен иметь предохранитель на 40-60 ампер.
Колба с предохранителем крепится на расстоянии не более, чем 30 сантиметров от клеммы аккумулятора. Этот критерий обезопасит ваш усилитель от возможных скачков напряжения и продлит тем самым срок службы устройства.

Нельзя подключать усилитель к прикуривателю
В оригинале схема подключения питания усилителя выглядит следующим образом: плюсовой кабель проходит через предохранитель и конденсатор к плюсовой клемме усиливающего устройства, масса конденсатора и усилителя замыкается на кузов автомобиля. Очень часто можно встретить вариант без использования конденсатора, но он применим только при подключении маломощных усилителей. В противном случае усилитель большой мощности без конденсатора начнет «задыхаться» и постоянно отключаться, подсаживая тем самым аккумулятор.
Классы усилителей
При выборе автомобильного усилителя стоит также обратить внимание на классы усилителей. Этот параметр свидетельствует о том, как много будет потреблять устройство электроэнергии, как сильно будет греться и сколько лишнего шума после усиления появится в звуке.
Разделяют четыре класса усилителей:
класс А — отличное шумоподавление, но высокое потребление энергии и большое выделение тепла;
класс В — потребляет мало энергии, практически не греется, но имеет много звуковых искажений;
класс АВ — нечто среднее между первым и вторым, небольшое энергопотребление, термоустойчив и искажений в звуке довольно мало, именно этот класс чаще всего встречается в автомобилях;
класс D — «цифровой» вариант усиления звука, почти не имеет искажений, не греется и потребляет мало энергии.

Подключив все компоненты, переходим к настройке звука. Выводим громкость магнитолы до уровня примерно 70%, а громкость усилитель ставим на ноль. Далее при включенном звуке начинаем добавлять громкость усилителя до появления хрипа в колонках. Далее чуть уменьшаем звук на усилителе, включаем фильтры и переходим к настройке качества звучания.
Никогда не включайте регулятор громкости усилителя на максимум, это приводит к перегреву блока питания, что влечет за собой звуковые искажения и перегорание блока питания. Далее настраиваем эквалайзер на магнитоле согласно своим предпочтениям, достигая отчетливой читаемости «середины», не теряя качество верхних и нижних частот.
Тут стоит полагаться только на собственный слух. Стоит отметить, что разные музыкальные композиции имеют разное качество записи, поэтому на одной настройке звучание двух разных треков могут значительно отличаться друг от друга. Именно поэтому важно поймать «золотую середину». Сама же настройка звука должна проходить на примере композиции достаточно высокого качества без провалов средних частот и подрезания «басов».

Блок питания может сгореть, если громкость включать на максимум
Ну, и самое последнее — улучшение звука. Уплотнение и проклейка всех «дребезжащих» частей кузова и салона автомобиля. Именно они могут испортить все приятные ощущения от прослушивания музыки в вашем «железном коне». Если сабвуфер располагается под задней полкой в багажнике, то её следует укрепить слоем фанеры или ДСП. Пластиковые панели и накладки можно проклеить слоем шумоизоляции или, в целях экономии, подойдет толстый двойной скотч. Добавить неприятного шума может и номерной знак.
Кстати, чаще всего, находясь вне автомобиля, хозяин слышит дребезг при каждом ударе сабвуфера. Это вибрирует номерной знак и создает этот неприятный шум. Чтобы избежать такой неприятности, под пластину гос. номера можно подложить слой поролона или резины. После чего номер крепко протягивается болтами и о дребезжании номера можно забыть.

Свой мопед: как сделать из велосипеда своими руками

Проезжая по сельской (и не только) местности, часто можно наблюдать людей, передвигающихся на велосипеде с приспособленным к нему мотором. Такой …
Прямоток: как сделать своими руками на скутер или авто?

Ничто так не обратит внимание окружающих на ваш автомобиль, как мощный и грозный звук, издаваемый выхлопной системой при нажатии на педаль акселератора. У некоторых спортивных …
Тонировка авто: как клеить тонировку без пузырей в домашних условиях

Каждый владелец автомобиля хочет, чтобы его железный конь был, прежде всего, надежным. И если надежность автомобиля напрямую зависит от его …

Каждый любитель качественного звука в автомобиле прекрасно знает о том, что мощности штатной магнитолы не хватит для достижения по-настоящему чистого и мощного звучания. Даже если выбрать дорогую фирменную магнитолу, мощные фронтальные и тыловые колонки, сабвуфер, то уж точно не обойтись без дополнительного усилителя мощности.

Без усилителя мощности любителям качественного звука в машине не обойтись

Отличия установки усилителя в машине и дома
Дома мы подключаем акустику любой мощности к источнику звука и практически не задумываемся о расположении проводов и размещении самого усилителя. В случае с автомобилем все совсем иначе. Устанавливая усиливающее устройство в авто, важно позаботится о прокладке провода так, чтобы не возникло его разрыва и замыкания. Это касается как силовых кабелей, так и кабелей акустики.
Размещение самого усилителя должно быть достаточно доступным для контроля и его настройки. Привычные варианты — крепление в багажнике, на задней полке или под водительским сиденьем. Кстати, не забывайте, что ни в коем случае не нужно пытаться сразу получить качественный звук от только что приобретенного усилителя и акустики. Для правильной работы этим устройствам нужно время, чтобы достичь согласования.
Усилителю требуется на первый разогрев около пяти часов, а вот колонкам для «стартового разогрева» нужно порядка трех суток. Только после этого разработаются резина и магнит динамика, акустика заработает на полную мощность и будет пригодна для детальной настройки.
Видеоурок по выбору усилителя

После приобретения комплекта мощного звука вмонтируйте его в автомобиль и «погоняйте» на слабом звуке, не нагружая аппаратуру чрезмерно. По истечении трех суток работы в таком режиме переходите к «колдовству» над звуком.
Выбор усилителя
Сами усилители бывают различных конфигураций. Естественно, есть отличия по мощности, но еще один важный критерий — количество выходов. Если вы подключаете не только фронтальные и тыловые колонки, но еще и сабвуфер, то стоит задуматься о схеме «2 усилителя мощности». Причина в том, что мощная басовая колонка требует сразу два канала выхода усилителя. Такое подключение называется «мост», когда суммируются сигналы левого и правого каналов.
Если же используются фронтальные колонки малой мощности, то их можно подключить напрямую к выходу магнитолы и будет достаточно поставить 4-х канальный усилитель необходимой мощности для тыловых колонок и сабвуфера, где два канала уйдут на бас, а два — на колонки.
Можно ли установить сабвуфер без усилителя в авто
Можно, конечно, установить сабвуфер без усилителя в авто, но в этом случае следует использовать активный сабвуфер, где усилитель уже встроен в колонки. Во-вторых, на магнитоле желателен отдельный выход на сабвуфер.

Усилитель можно установить в багажнике для легкого управления настройками
Такой способ подключения также подходит для комбинированной установки, когда усилитель используется только для тыловой и фронтальной акустики и подключается через четыре канала к автомагнитоле. Кстати, усилители, прикрепленные к корпусу сабвуфера (активные сабвуферные колонки) принято считать очень ненадежными, поскольку от постоянных вибраций выгорает основная плата, а её замена равнозначна покупке нового усилителя. Поэтому классический вариант раздельного подключения является преимущественным.
Следует также обратить внимание на мощность усилителя. Оптимальный вариант составляет 50-80 ватт для колонок и около 200 ватт на сабвуфер. Если вы увидели усилитель с надписью, например, 5000 ватт, то можете не сомневаться в том, что это не более чем маркетинговая уловка. Скорее всего, мощность такого усилителя будет не выше 60 ватт.
Как правильно подключить автомобильный усилитель в машине
После выбора места для установки усилителя необходимо подобрать силовые кабели для его питания. Для того чтобы правильно подобрать кабель, необходимо выполнить несложный расчет для определения сечения провода.

Для этого вычисляется сила потребляемого тока усилителем по формуле I=P/U. Где Р — суммарная мощность усилителя, U — напряжение бортовой сети автомобиля. Например, у вас 4-канальный усилитель по 50 Вт каждый. 4×50=200 Вт. К этой цифре необходимо добавить 30% на потери и запас мощности — 60 Вт. Итого получаем 260 Вт. Напряжение бортовой сети равно 12 В. Сила тока в цепи питания усилителя равна I= 260/12= 21,7 А. По таблице1 подбираем сечение медного провода по току.
Таблица1
Сечение провода, мм2 Ток, А. Для проводов и кабелей с медными жилами
0,5 7
0,75 11
1 15
1,5 23
2,5 30
4 41
6 50
10 80
16 100
25 140
35 170
Выбираем ближайшее значение 23 А, согласно которому сечение провода для питания усилителя должно быть не менее 1,5 мм2. Провод должен быть медным многожильным и в качественной изоляции.
Питание усилителя подключается непосредственно к аккумулятору через специальный предохранитель, номинал которого должен соответствовать расчетной силе тока. Аккумулятор располагается под капотом, а усилитель обычно в багажнике, поэтому провода необходимо будет 5-6 метров. Прокладку провода следует выполнять в гибкой гофрированной трубе для исключения замыкания на массу. Через стенку моторного отсека провод нужно пропустить через специальный переходник, исключающий перетирание изоляции провода в результате неизбежной вибрации. Подключаем проложенный кабель питания к плюсовой клемме аккумулятора через предохранитель и к соответствующей клемме + усилителя. Минусовая клемма усилителя «сажается на массу» при помощи кабеля такого же сечения.

Усилитель мощности питается напрямую от аккумулятора
Следующим этапом будет прокладка сигнального кабеля от магнитолы к усилителю. При выборе межблочного кабеля советуем не экономить и приобрести качественный провод, а качество никогда не бывает дешевым. При покупке межблочного кабеля обратите внимание, чтобы в нем был встроен провод управления усилителем. При прокладке «межблочника» следует обратить внимание, что этот кабель НИКОГДА нельзя прокладывать рядом с кабелем питания, поскольку это может вызвать посторонние шумы и наводки, что несовместимо с качественным звучанием, ради которого затеяна вся эта работа.

Заключительным этапом является прокладка акустических проводов от усилителя к динамикам. Сложности могут возникнуть при прокладке провода к динамикам, расположенным в дверях автомобиля. Иногда в дверных переходниках производители не оставляют резервных клемм и в этом случае приходится просверливать дополнительные отверстия для акустических кабель-каналов, размещать в дверных стойках дополнительные резиновые муфты.
Что делать, если через колонки слышен посторонний шум?

Различные шумы и посторонние звуки — сигнал того, что усилитель подключен неверно
Если через колонки слышится фоновый шум, хрип или треск — это сигнал о том, что подключение акустики выполнено неверно. Скорее всего, звуковой кабель плохого качества, ненадежное крепление контактов или имеется замыкание на массу. Выбирать межблочный сигнальный кабель следует достаточного большого сечения. При этом нужно обратить внимание на его изоляцию.
Сейчас на рынке авто- звукового оборудования богатый выбор проводов с дополнительным шумоподавляющим экраном из различных материалов. Такой кабель спасет от ненужного фона. Кстати, прокладка кабеля должна осуществляться вдали от иных проводов. Если основной пучок электропроводки, в том числе и силовой кабель усилителя, проложены по левой стороне салона, то оптимально будет проводить сигнальный провод либо по правой стороне салона, либо по центру. Это снизит риск «поймать» помехи от источника питания.
Сигнальный кабель имеет тип RCA со стороны магнитолы и очищенный провод до усилителя. При подключении важно, чтобы устройства ввода и вывода звука были не активны, в противном случае есть риск сжечь выходную плату магнитолы или замкнуть усилитель.

В магазинах автозвука можно найти провода с шумоподавляющим экраном
Внимательно проверяйте надежность крепления провода на клеммах усилителя, так как слабый контакт приведет к появлению ненужного шума. Также появляется вероятность перегрева изоляции кабеля и его оплавления.
Подключение усилителя к аккумулятору через реле
Также следует обратить внимание на то, что усилитель должен подключаться непосредственно к аккумулятору. Варианты через прикуриватель или замок зажигания чреваты сбоями в работе или вообще выходом из строя усилителя. В этом случае возникает ещё один нюанс.
Многие усилители находятся в работе постоянно, и, для того чтобы не посадить аккумулятор, в блоке подключения питания усилителя есть клемма подключения кнопки питания. Провод от этой клеммы подключается к специальному кабелю на магнитоле. Как правило, это провод синего цвета с маркировкой «Remote».
В этом случае питание усилителявключается одновременно с магнитолой. Эту же клемму можно использовать для запуска усилителя через отдельную кнопку или же через реле. На самом же аккумуляторе подключенный силовой кабель должен иметь предохранитель на 40-60 ампер.
Колба с предохранителем крепится на расстоянии не более, чем 30 сантиметров от клеммы аккумулятора. Этот критерий обезопасит ваш усилитель от возможных скачков напряжения и продлит тем самым срок службы устройства.

Нельзя подключать усилитель к прикуривателю
В оригинале схема подключения питания усилителя выглядит следующим образом: плюсовой кабель проходит через предохранитель и конденсатор к плюсовой клемме усиливающего устройства, масса конденсатора и усилителя замыкается на кузов автомобиля. Очень часто можно встретить вариант без использования конденсатора, но он применим только при подключении маломощных усилителей. В противном случае усилитель большой мощности без конденсатора начнет «задыхаться» и постоянно отключаться, подсаживая тем самым аккумулятор.
Классы усилителей
При выборе автомобильного усилителя стоит также обратить внимание на классы усилителей. Этот параметр свидетельствует о том, как много будет потреблять устройство электроэнергии, как сильно будет греться и сколько лишнего шума после усиления появится в звуке.
Разделяют четыре класса усилителей:
класс А — отличное шумоподавление, но высокое потребление энергии и большое выделение тепла;
класс В — потребляет мало энергии, практически не греется, но имеет много звуковых искажений;
класс АВ — нечто среднее между первым и вторым, небольшое энергопотребление, термоустойчив и искажений в звуке довольно мало, именно этот класс чаще всего встречается в автомобилях;
класс D — «цифровой» вариант усиления звука, почти не имеет искажений, не греется и потребляет мало энергии.

Подключив все компоненты, переходим к настройке звука. Выводим громкость магнитолы до уровня примерно 70%, а громкость усилитель ставим на ноль. Далее при включенном звуке начинаем добавлять громкость усилителя до появления хрипа в колонках. Далее чуть уменьшаем звук на усилителе, включаем фильтры и переходим к настройке качества звучания.
Никогда не включайте регулятор громкости усилителя на максимум, это приводит к перегреву блока питания, что влечет за собой звуковые искажения и перегорание блока питания. Далее настраиваем эквалайзер на магнитоле согласно своим предпочтениям, достигая отчетливой читаемости «середины», не теряя качество верхних и нижних частот.
Тут стоит полагаться только на собственный слух. Стоит отметить, что разные музыкальные композиции имеют разное качество записи, поэтому на одной настройке звучание двух разных треков могут значительно отличаться друг от друга. Именно поэтому важно поймать «золотую середину». Сама же настройка звука должна проходить на примере композиции достаточно высокого качества без провалов средних частот и подрезания «басов».

Блок питания может сгореть, если громкость включать на максимум
Ну, и самое последнее — улучшение звука. Уплотнение и проклейка всех «дребезжащих» частей кузова и салона автомобиля. Именно они могут испортить все приятные ощущения от прослушивания музыки в вашем «железном коне». Если сабвуфер располагается под задней полкой в багажнике, то её следует укрепить слоем фанеры или ДСП. Пластиковые панели и накладки можно проклеить слоем шумоизоляции или, в целях экономии, подойдет толстый двойной скотч. Добавить неприятного шума может и номерной знак.
Кстати, чаще всего, находясь вне автомобиля, хозяин слышит дребезг при каждом ударе сабвуфера. Это вибрирует номерной знак и создает этот неприятный шум. Чтобы избежать такой неприятности, под пластину гос. номера можно подложить слой поролона или резины. После чего номер крепко протягивается болтами и о дребезжании номера можно забыть.

Свой мопед: как сделать из велосипеда своими руками

Проезжая по сельской (и не только) местности, часто можно наблюдать людей, передвигающихся на велосипеде с приспособленным к нему мотором. Такой …
Прямоток: как сделать своими руками на скутер или авто?

Ничто так не обратит внимание окружающих на ваш автомобиль, как мощный и грозный звук, издаваемый выхлопной системой при нажатии на педаль акселератора. У некоторых спортивных …
Тонировка авто: как клеить тонировку без пузырей в домашних условиях

Каждый владелец автомобиля хочет, чтобы его железный конь был, прежде всего, надежным. И если надежность автомобиля напрямую зависит от его …

🔍 Выбор места под усилитель

Самое первое, что нужно сделать перед установкой усилителя — это выбрать место расположения. Не важно, какой у вас усилитель, будь то четырехканальный или двухканальный, или даже моноблок, нужно определить его расположение. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок.

Для примера, решили установить усилитель в багажник за задними сиденьями. Значит, от магнитолы нужно будет тянуть межблочные провода назад, а это примерно 4-5 метров. Тогда провода следует покупать соответствующей длины. Далее — провода для колонок. Если усилитель расположен сзади — то нужно рассчитать длину от усилителя до передних колонок, а это примерно от 3 до 5 метров для каждой колонки. Тут нужно учитывать, что длина может быть намного больше расчетной, т.к. будет располагать провода не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам или сабвуферу.

При выборе места помните, что усилитель выделяет много тепла. Для установки усилителя выбирайте такое место, где вокруг него будет обеспечена свободная циркуляция воздуха. Не накрывайте усилитель ковриком, не устанавливайте на боку или "вверх ногами".

Если собираетесь установить усилитель спереди, например, под водительским креслом или под панелью приборов, то на проводах можно сэкономить. К тому же, считается — чем меньше длина провода, тем меньше потерь — значит лучше для звука в машине.

Существует вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Вариантов установки усилителя существует много и перед его установкой нужно подумать, где он будет располагаться и произвести расчеты длины проводов.

🔍 Провода для подключения усилителя

Существуют готовые комплекты проводов для подключения усилителя. Как правило, они китайские и не очень хорошего качества. Если делаете установку усилителя в первый раз, то покупка данного комплекта будет оптимальным вариантом. А для тех, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.

Для подключения усилителя можно использовать обычные медные многожильные провода. Следует учитывать, что домашние одножильные провода не подойдут, нужен только многожильный провод (много мелких проводков в одном проводе). Для подключения акустики подойдет провод "ПВС", который можно купить в любом хозяйственном магазине электрики.

Например, для передних и задних колонок можно купить кабель "ПВС 2х2.5", для твиттеров — "2х1.5", а для подключения сабвуфера — "2х4". Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть.

Тоже касается силовых проводов для подключения усилителя (к плюсу и минусу). Если собираетесь установить простенькую музыку, подойдет обычный провод и подключить можно к тому же проводу, что питает магнитолу. А минус – к кузову авто. Но это неправильно и могут быть потери, что скажется на звучании.

Лучший вариант — это подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки "КГ" толщиной от 25 до 35 ("КГ-25" или "КГ-35"). Считается, чем больше длина провода и чем больше мощность подключаемой акустики, тем толще должен быть провод.

Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора.

Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он никакого влияние на звучание не отказывает.

Если не хотите покупать провода "ПВС" или "КГ" для подключения усилителя, тогда в авто магазинах есть провода для нарезки. Они не самого лучшего качества, но для простой аудио системы вполне сойдут.

Если имеются установочные комплекты с различными проводами, то выбирайте комплект с самыми толстыми проводами — это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.

Отдельного слова требуют межблочные провода. Если купили комплект для подключения, то в него входят эти провода. Конечно, данные провода будут работать, но качественного звучания с ними не добиться. Если хотите хороший звук, придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм — DAXX или Чернов.

Я на личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить, что межблочные провода самые главные и непосредственно влияют на звук.

🔍 Подключение усилителя своими руками

Если провода имеются и выбрано месторасположения усилителя — приступим к установке, что можно сделать своими руками. Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов.

Далее подключаем силовые провода к усилителю (это плюс и минус). Как было сказано выше, лучший вариант — это непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения подключения усилителя, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей. Вы можете удалить дверную прокладку (порог салона) и коврик.

Для подключения проводов существуют специальные акустические клеммы. Самое важное — это надежный контакт провода, и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.

Следующий шаг — это подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки усилителя можно будет прослушать колонки, и если они играют неправильно, то просто поменяйте полярность проводов. Главное надежный контакт, чтобы они не отвалились от вибраций.

Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать в акустических системах звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам автомобиля.

Когда все провода подсоединены — на этом процесс установки усилителя можно считать завершенным. Далее проверяем работу усилителя, все ли правильно подключено. Как вы узнали из данной статьи — все операции по подключению усилителя можно сделать своими руками и в этом нет ничего сложного.

настройка под активный сабвуфер в машине, схема мостом в авто, что такое мостовое подключение, усилок к штатной магнитоле, какие провода нужны, автомобильный, правильно подобрать динамики, звука, зачем нужен, замена, установить под сиденье, можно ли подсоединить саб к аккумулятору, рассчитать мощность, если нет линейных выходов, микрофона для китайской автомагнитолы, домашние через блок питания, пассивный, второй, если нет тюльпанов, не включается, причины, где находится, выдает ошибку в мостовом режиме, накопитель, какой провод идет от магнитолы на усилитель, включается но звука нет, с встроенным усилителем, переходник

Для расширения возможностей автомобильного акустического оборудования используется установка дополнительных устройств, усиливающих звук с одновременным удалением шумов и помех. Устройства монтируются в сервисных центрах или самостоятельно. Перед началом работ владельцу необходимо выяснить, как подключить усилитель к магнитоле и как устранить возможные неисправности при эксплуатации.

Зачем нужен усилитель

В головных мультимедийных устройствах находится встроенный усилитель, который устраивает не всех автовладельцев. Установка дополнительного оборудования позволяет очистить сигнал от помех и установить дополнительные громкоговорители, улучшающие воспроизведение низких или высоких частот. При использовании дополнительного усилителя следует учитывать мощность генератора и емкость аккумулятора, для снижения вероятности провала напряжения применяются электролитические конденсаторы (накопитель).

Как рассчитать мощность и выбрать

Чтобы самостоятельно подобрать оборудование, надо посчитать мощность громкоговорителей, установленных в цепи каждого канала. Исходя из полученных значений, выбирается внешнее устройство усиления сигнала. Рекомендуется приобретать более мощный прибор (на 10-15%), чтобы снизить нагрузку на оборудование и позволить впоследствии заменить акустику. Также следует учитывать сопротивление катушек в динамиках и частотный диапазон, на который рассчитаны изделия.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Выбор типа усилительной машинной установки зависит от конфигурации будущей акустической системы. Если планируется подключить сабвуфер к усилителю, достаточно устройства с 2 каналами, которые соединяются по мостовой схеме. Если причиной доработки является стремление избавиться от шума в динамиках и повысить громкость звучания, необходимо приобрести 4-канальный блок. Для одновременного использования 4 колонок и саба потребуется установка 5-канального усилителя или применение 2 отдельных устройства.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . .. Перейти к тесту »

Для подключения автомобильного усилителя к магнитоле используются разъемы типа «тюльпан» или RCA, вынесенные на заднюю стенку корпуса головного устройства. Перед покупкой внешнего устройства рекомендуется уточнить тип используемых на проигрывателе выходов. При отсутствии разъемов допускается коммутация усилительного блока к стандартным акустическим выходам через модуль снижения амплитуды сигнала (аттенюатор).

Подготовка

На этапе предварительной подготовки владелец автомобиля разрабатывает схему подключения усилителя с учетом расположения штатного оборудования. Если в конструкции автомобиля будут установлены дополнительные громкоговорители (например, сабвуфер или высокочастотные динамики), необходимо продумать методику монтажа устройств. Исходя из полученных данных, владелец автомобиля приобретает кабели питания, межблочные шнуры с тюльпанами, дополнительные элементы декора и прочие детали, необходимые при установке усилительного оборудования.

Провода

Чтобы подсоединить усилок к бортовой сети автомобиля, нужен специальный кабель, рассчитанный на ток, потребляемый дополнительным оборудованием. Шнур подбирается, исходя из мощности установленных компонентов с учетом дополнительных тепловых потерь (до 30%). Например, при коммутации 2-канального усилителя с номинальной мощностью 200 Вт следует учитывать тепловые нагрузки, которые составляют около 60 Вт. Полученное значение мощности требует использовать кабель, рассчитанный на 21,6 А (рекомендуется сделать запас по прочности еще на 10-15%).

Для расчета сечения провода существуют специальные таблицы, отображающие зависимость диаметра кабеля от передаваемого тока. Для монтажа следует использовать шнур с медной жилой, не разрушающейся при вибрационных нагрузках. При покупке кабеля следует обратить внимание на толщину и характеристики изоляции, поскольку материалы низкого качества самопроизвольно растрескиваются при снижении температуры до -15°С.

Предохранитель

В цепи питания усилителя в авто необходимо установить предохранитель, предотвращающий воспламенение изделия при коротком замыкании (например, из-за разрушения изоляции кабелей питания). В конструкции оборудования предусмотрены штатные элементы защиты, дополнительная вставка располагается около клеммы аккумулятора. Чтобы правильно подключить автомобильный усилитель, необходимо применять предохранители с номиналом не более 50 А.

Межблочный кабель

Смонтированный усилитель нужно подключить к головному устройству специальным межблочным кабелем, оборудованным защитой из металлической сетки. Экран снижает вероятность появления помех, возникающих при работе системы зажигания и электронных компонентов автомобиля. Не рекомендуется прокладывать коммутационные шнуры вблизи штатных блоков управления и электрических двигателей, установленных в климатической установке транспортного средства.

Где и как установить

Установка усилителя в машину определяет длину акустических кабелей, необходимых для подсоединения, и протяженность магистрали для подключения к аккумуляторной батарее. Например, при размещении устройства в багажном отделении для подсоединения каждого громкоговорителя потребуется шнур, длиной 3-4 м (с учетом изгибов и прокладки под обшивками). Изделие устанавливают в горизонтальном положении на специальном подиуме. На части машин применяют второй усилитель, предназначенный для фронтальной акустики, который выносится в салон.

Допускается размещение оборудования в специальной нише под задней полкой (используется на машинах с кузовами седан или купе). Если нужно поставить автоусилитель под сиденье пассажира, необходимо учитывать размещение воздушных каналов климатической установки и наличие жгутов электропроводки для обогрева сидений и управления боковыми подушками безопасности. При подобной схеме укорачивается длина кабеля, идущего от магнитолы к усилителю, что улучшает качество передаваемого сигнала.

Дополнительные устройства для усиления звука, устанавливаемые в автомобиль, выделяют тепло, которое требуется отвести вентиляцией. Для нормального проветривания корпус не рекомендуется устанавливать вертикально, а также закрывать пластиковыми или тканевыми чехлами. Для улучшения циркуляции воздуха устанавливаются дополнительные вентиляторы, включающиеся совместно с акустической системой автомобиля.

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Выведенные в панель приборов шнуры подключаются к разъемам, дополнительно прокладывается сигнальный кабель управления, который коммутируется к выходу Rem (используется для синхронного пуска и выключения усилителя).

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Как настроить

Настройка усилителя позволяет обеспечить равномерное звучание через все динамики акустической системы. Для регулировки требуется повернуть регулятор Gain (на части устройств обозначен как Level) до минимального уровня, а затем установить корректор фильтра HP на максимум. Если усилительный блок оборудован встроенным эквалайзером или блоком усиления низких частот, требуется отключить функции (из-за влияния на звуковую картину). При использовании высокочастотных динамиков дополнительно регулируется положение корректора LP.

Для дальнейшей настройки необходимо включить воспроизведение музыкального контента на головном устройстве. После отключения тонкомпенсации регулятор громкости выкручивается до положения, соответствующего появлению хрипов в акустике. Затем пользователь снижает громкость и настраивает по аналогичной методике положение корректора Gain. Настройка режима работы производится до момента получения мягкого звука, равномерного для всех динамиков. Корректно настроенный сабвуфер не выделяется на фоне остальных частот, гармонично дополняя звуковую картину.

Проблемы и их решение

Если установленный блок не включается, причиной дефекта является нарушение целостности цепи питания или встроенного адаптера, который можно проверить вне автомобиля, подключив изделие дома через блок питания, выдающий постоянный ток, напряжением 12 В. Если в бытовых условиях оборудование включилось корректно, необходимо проверить состояние кабелей на автомобиле при помощи тестового прибора. Налет окислов и ржавчины на контактах ухудшает передачу электроэнергии, при повышении силы тока образуются разрывы цепи.

От магнитолы идет кабель, по которому пропускается сигнал на активацию усилительного контура. При нормальных условиях напряжение в кабеле составляет 5 В, при снижении параметра требуется проверить надежность контакта и убедиться в отсутствии переломов шнура. Дополнительно проверяется состояние предохранителей и надежность заземления контура питания и межблочных кабелей.

В конструкции усилителей предусмотрен защитный блок, который выдает ошибку (мигание контрольного индикатора) при обнаружении неисправного динамика или при замыкании звуковых кабелей. Для восстановления работоспособности следует поочередно отключить громкоговорители, чтобы найти поврежденную цепь. Для определения нарушения заземления используется омметр, который пользователь поочередно подключает к цепям репродукторов.

Скрипы при воспроизведении указывают на перегрузку усилительного устройства. Рекомендуется снизить громкость звучания или подобрать динамики с улучшенными характеристиками. Дефект возникает при повреждении коммутационных кабелей, поэтому дополнительно следует проверить точки соединения проводов для подключения сабвуфера и усилителя. При периодическом пропадании звука следует проверить состояние межблочных и акустических кабелей. Если нарушается трансляция только по одному входу, следует искать поломку в магнитоле.

Как подключить авто усилитель | Студия автозвука Электросила, Севастополь

Все когда-то делают что-нибудь в первый раз. Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать наш FAQ) чем начать что-то делать, так будет проще и дешевле в итоге 🙂 Я уже писал раньше о том как выбрать место для установки авто усилителя. Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Предположим, что вы уже выбрали автомобильный усилитель, и выбрали в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку.

1. Силовая проводка для авто усилителя.

Многие, кто первый раз сталкиваются с автозвуком, сильно удивлены толщиной проводов, используют для питания автомобильной аудиосистемы. В том, что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток, в обычной жизни таких проводов не встретишь, кроме проводов на стартер и проводов от сварочного аппарата.Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (напряжение бортовой сети) = 17А. Впечатляет? Поэтому для того, чтобы доставить келю усилитель, нам нужны провода с большим сечением. Как выбрать провод для питания авто усилителя читайте в этой статье.

Вот типичная схема подключения автомобильного усилителя. Силовая проводка подключается напрямую к аккумулятору автомобиля. В большинстве случаев аккумулятор стоит под капотом автомобиля а усилитель где-то в салоне.Таким образом, плюсовой провод проходит через стенку моторного отсека и через весь салон автомобиля. Необходимо защитить провод специальным предохранителем, установленным как можно ближе к аккумулятору (не далее 30см). Как выбрать предохранитель читайте здесь.

Необходимо защитить дополнительную проводку изоляцией, чаще всего для этого используют гофрированную трубку (тюбинг). Особое внимание следует обратить на место прохода провода через стенку моторного отсека. Аккуратно проведите провод через одно из отверстий для проводов, обычно с резиновой заглушкой.Или используйте переходные пластиковые втулки для проводов, как на нашей фотографии. Сделайте все для того, чтобы провод не попал на металл и не перетерся.

Аккуратно проложите провод по салону, чтобы он не попал под движущиеся детали (руль, педали, полозья сидения - не смейтесь, есть и такие ошибки!).

Протянув провод по салону, подключайте его к плюсовой клемме усилителя. Минусовую клемму подключите к кузову автомобиля таким же по сечению как и плюсовой проводом.Выбирайте надежное крепление, не используйте саморезы, только болты и хорошо зачистите место контакта от краски.

Вот слева фото клемм питания типичного усилителя. Мы подключаем наш плюсовой провод от аккумулятора к клемме + 12 В, минусовой провод от кузова к клемме GND (земля - ​​земля). Третья клемма служит для подключения управляющего провода от магнитолы. На этом проводе появляется +12 В при включении магнитолы и таким образом магнитола управляет включением усилителя.Обычно на магнитолах это провод синего цвета или синего с белой полосой.

Еще неплохо (не обязательно но будет лучше если вы это сделаете) установить автомобильный конденсатор. Зачем нужен конденсатор в автомобильной аудиосистеме и как его правильно выбрать читайте в этой статье.

2. Протягиваем сигнальный провод от магнитолы.

Теперь нам необходимо подать музыкальный сигнал с нашего источника звука (магнитолы) к нашему усилителю. В большинстве случаев мы будем брать сигнал с линейного выхода (Line Out) магнитолы («колокольчики» на задней панели).Вот как это выглядит:

У различных магнитол может быть разное количество линейных выходов. Максимум их три пары (не считая мультимедийных центров где их может быть больше) - это выходы Front , Rear , Sub т.е. линейные выходы для подключения усилителя фронтальные х, тыловых акустических систем и сабвуфера . Выбираем соответствующий выход (выходы).Сюда мы подключаем специальный экранированный межблочный кабель. Выбор межблочного кабеля - материал для отдельной, здесь я ограничусь советом -не экономьте на «межблочнике», выбирайте наиболее качественный вам позволяет бюджет.

Также нам необходимо протянуть провод управления усилителем , о котором мы говорили раньше. Это можно сделать вместе с межблоком, более того в некоторых межблочных проводах уже встроен такой отдельный провод. С одной проводкой управления подключается к магнитоле (обычно с другой стороны к усилителю), с другой стороны к усилителю.«Толстый» провод (большого сечения) выбирать смысла нет, т.к. ток по этому проводу пойдет совсем небольшой.

Теперь самое главное, на чем часто попадаются новички: протягиваем межблочный провод вдали от всех силовых проводов !!! Например, если в машине основной жгут проводов идет по левой стороне, и мы протянули там же наш силовой провод от аккумулятора, то тяните межблочник справа! Или под ковром по центру, там меньше всего вероятность «поймать» помехи от силовой проводки.Если вы протяните сигнальный провод вместе с силовым, вы 100% получите наведенные от силовой проводки помехи в виде тресков, завывания и прочей ерунды при работе двигателя. Придется все переделывать. Так что подумайте об этом заранее. Иногда, в особо тяжелых случаях межблочные провода проводят через потолок, настолько много в машине источников помех. Это касается в основном современных машин премиум-класса, установку усилителя в такой машине лучше сразу доверить профессионалам.

Если вы устанавливаете 2-х канальный усилитель то вам понадобится двухканальный межблок, если четырехканальный то нужно два двухканальных или вот такой четырехканальный. Что делать если у вашей магнитолы всего одна пара линейных выходов (как на нашей картинке выше) а вам нужно подать сигнал на четырехканальный усилитель? Тогда вы можете использовать так называемые Y-адаптеры (разветвители). Такой разветвитель имеет один вход и два выхода на каждый канал, таким образом мы получаем две стерео пары из одной.Смотрите иллюстрацию:

Нормальные современные усилители (Audison например) имеют возможность внутреннего параллельного подключения входов, таким образом Y-адаптер вам не понадобится.

Вы можете также взять сигнал напрямую с выходов магнитолы на динамики (сигнал высокого уровня) в том случае если у вашей магнитолы нет линейных выходов. Большинство современных усилителей имеют соответствующие входы для этого (Вход высокого уровня). Подключаем обычными акустическими проводами, соблюдая полярность и не путая левый канал с правым:

Существуют различные схемы подключения автомобильных усилителей. Мы разбили примеры подключения по количеству каналов усилителей:

Варианты подключения одноканального усилителя (моноблока)

Подключение двух канального усилителя

Подключение четырех канального усилителя

3. Протягиваем и подключаем провода на акустику

Теперь вам необходимо подключить вашу акустику к усилителю. Используем для этого акустические провода. Теме выбора акустического провода придется посвятить отдельную статью, об этом позже.

Протягивать акустический провод можно не особо опасаясь наводок, можно вместе с остальной проводкой. Поймать наводки на акустический провод практически невозможно всего «словить» наводки на кроссовер акустики, поэтому тщательно выбрать место расположения кроссовера вдали от скопления проводов, блоков предохранителей и т.д.

Единственная сложность с акустическим проводом (но на современных автомобилях это может быть не просто сложность а СЛОЖНОСТЬ !!) это протяжка акустического провода в двери. Дело в том, что по современной технологии изготовления автомобилей провод идущая из салона в дверь имеет разъем в районе резиновой переходки. Иногда не забыли о нас установщиках. Но в большинстве случаев под «лишние» провода отсутствует. Поэтому в разъемах приходится сверлить дополнительные отверстия, очень аккуратно. Смотрите как это выглядит (разъем двери VW Passat B7):

В этом случае необходима определенная сноровка, главное не повредить разъем так, как восстановление может быть очень сложным и дорогостоящим.Ну и конечно, снимите клемму с аккумулятора перед этим.

Продолжение следует !!!

161800 Всего 20 Сегодня

Вконтакте

Facebook

Twitter

Google+

Пошаговое подключение усилителя к магнитоле своими руками

Автор Владимир Долженков На чтение 16 мин. Просмотров 15.5k. Опубликовано

Некоторых автомобилистов не устраивает звучание штатной системы мультимедиа. В этом случае необязательно менять в машине динамики или аудиосистему. Ситуацию можно улучшить путём установки усилителя мощности. Подобрав устройство под свои запросы, останется установить его и правильно подключить к магнитоле, следуя пошаговым действиям.

Зачем необходим усилитель к магнитоле в машине

Установка усилителя в дополнение к магнитоле не только улучшит общую мощность звукового сигнала, но и улучшит качество звучания. Плюс ко всему к усилителю можно подключить сабвуфер.Использование устройства усиления позволяет выполнить оптимальную настройку звучания автомобильной аудиосистемы. Выполнив подключение усилителя через кроссовер, звук воспринимается лучше во всём частотах. Важно понимать, что напряжение бортовой сети автомобиля не всегда соответствует 14,4В, которое необходимо для максимальной мощности усилителя. В особенности такая ситуация проявляется при использовании сабвуфера: выходное напряжение усилителя при более низком напряжении питания не может раскачать мощную нагрузку в виде НЧ (низкочастотных) динамических головок.

Обозначенная проблема решается путём установки электролитических конденсаторов большой ёмкости (1Ф). Этот элемент накапливает необходимый разряд и при пиковой нагрузке не позволяет «проседать» басам, т. е. сигнал получается сочным, чётким, без каких-либо искажений. Для того, чтобы можно было подключить сабвуфер к усилителю, в устройствах есть специальный выход для саба. Чтобы улучшить качество звука, необязательно требовать замену головного устройства и колонок. В этом случае понадобится просто установить четырехканальный усилитель, который наделен компактными размерами и имеет довольно высокие показатели выходной мощности.Если серьёзно подойти к переоборудованию звуковой части автомобиля, то подключить усилитель не составит особого труда.

Стоит отметить, что многие автомобили оснащены штатными аудиосистемами с динамиками посредственного качества. Для того, чтобы добиться действительно высокого качества звука, нужно задуматься не только над приобретением усилителя, но и над заменой штатных динамических головок. У каждого автовладельца есть возможность выбора места расположения колонок, а также дополнительных компонентов.Многих вполне устраивает установка в передней части салона динамиками с пищалками и твиттерами. Для монтажа подобной системы понадобится четырёхканальный усилитель мощности.

Как работает усилитель

Чтобы понять это, необязательно вникать в его электрическую схему и определить, из каких элементов он собран. Достаточно будет рассматривать, что происходит с сигналом при его поступлении на усилитель от магнитолы. Принято считать, что сигнал на усиливающее устройство подаётся малой амплитуды, после чего увеличивается до определенияного значения.Такое рассуждение верно, но только частично, поскольку усилитель создает новый сигнал, являющийся копией входного.

Любой автомобильный усилитель состоит из трёх узлов: входного, блока питания и выходного. Основное назначение устройства - усилить сигнал без искажений

На устройство усиления сигнал подаётся от штатной магнитолы, увеличивается до уровня, обеспечивающего нормальную работу динамиков. В результате входной и выходной сигналы различаются только по мощностным характеристикам.Независимо от усилителя, конструкция будет иметь основной три узла:

  1. Входную схему.
  2. Блок питания (БП).
  3. Выходной каскад.

Каждый источник звука имеет высокий уровень выходного напряжения. Например, одна магнитола выдаёт сигнал на линейном выходе напряжением в 1В, другой в 3В. В этом случае усилитель должен обработать сигналы с разным уровнем. Один сигнал, как правило, обрабатывается штатными устройствами и некоторыми моделями усилителей.Однако большая часть устройств способна обработать два входных сигнала. Если они имеют высокий уровень, то подаются непосредственно на нагрузку, при низком, сперва проходят через усиливающее устройство.

Важно знать, что чувствительность входного узла должна соответствовать уровню сигнала, который подаётся с магнитолы. В качестве усиления происходит регулировка входной чувствительности, что определяет коэффициент усиления. При слишком большой входной чувствительности, сигнал на выходе может быть искажённым.В этом случае его контролируют по регулятору громкости на магнитоле. Для лучшего понимания, можно сказать и так: чувствительность регулируется для того, чтобы исключить несоответствие уровней выходных сигналов в автомобильной аудиосистеме. О правильной регулировке чувствительности можно судить по отсутствию искажений в динамических головках.

9000 Такой узел, как блок питания, предназначен для того, чтобы преобразовывать напряжение от АКБ в более высокое. Необходимость в таком напряжении в результате недостаточного питания от бортовой сети для раскачки динамиков.Одной из функций автомобильного усилителя является повышение и контроль питающего напряжения. Для этого в блоке питания используется трансформатор. Звуковой сигнал требуется переменным, то для работы нагрузки (динамического отрицательного напряжения два напряжения: положительное и отрицательное). Для их с реализации трансформатора снимаются два напряжения с противоположной полярностью. Скомбинировав эти колебания можно получить переменный сигнал.

Если БП выдаёт + 25В, то он также должен выдавать -25В, что необходимо для питания усиливающего устройства.В приведённом примере разница напряжений составляет 50В. P = U² / R, где P - мощность усилителя, U - напряжение, R - сопротивление нагрузки, при напряжении питания 50В и колонках 4 Ом, получим мощность в 625 Вт. Чем больше разница напряжения питания БП, тем с усилителя можно снять большую мощность.

Выходной каскад обеспечивает усиление входного сигнала, который после подаётся на динамические головки. Основной элемент режима выходного узла - транзисторы большой мощности, которые работают в ключах, работают подачу повышенного напряжения с БП на выходном устройстве усиления.Реализуется это путём преобразования напряжения с блока питания в форму сигнала. Управление транзисторами осуществляется входным сигналом: напряжение с БП принимает форму аудиосигнала, т. е. транзисторы включаются или отключаются в зависимости от входа сигнала.

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудования, но предлагается их различие - это количество каналов.Существуют усилители от одного до шести каналов. Кроме этого устройства классифицируют по способу усиления: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Характеристики усилителей в зависимости от количества каналов:

  1. Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей на номинальную нагрузку до 2 Ом.При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
  2. Двухканальные. Предназначены для двух динамических головок с большой величиной мощности, чем для одноканального усилителя. В качестве нагрузки также может быть один динамик большой мощности.
  3. Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
  4. Четырехканальные усилители наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
  5. Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
  6. Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер.К тому же такой усилитель способен быстро разрядить АКБ.
Одним из наиболее распространенных автомобильных усилителей является четырёхканальный

Как выбрать усилитель

Ознакомьтесь с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison.Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель - это качество звука, но никак не мощность. Совсем не лишней функция будет эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом преступника нюансов.Не стоит устанавливать устройство в первом понравившемся месте: скорей это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при установке в багажном отделении потребуются провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины.Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе только места важно, чтобы усилитель только потока тепла приветствуется. Не исключить установку устройства в боковом положении или вверх ногами, также исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

В большинстве случаев установки усилителя является багажник, но возможно расположение и в салоне

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

  1. Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
  2. В багажнике. Если монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении.Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
  3. Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
  4. Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Провода для монтажа

Одним из важных элементов в подключении устройства.Они необходимы для питания и межблочного соединения. Могутиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить еще 30% на потери из-за низкого КПД. Если в качестве примера двух двухканальных усилителей мощности 200 Вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I = P / U, где I —ток, P - мощность, U - напряжение. Напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.

Предохранитель

Кабель питания прямого подключения к кузову, обязательное устройство подключения усилителя предохранителя, которое находится в коротком замыкании, исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим размером.

Существуют разные виды предохранителей, но самые распространённые - это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, внутри помещенная плавкая вставка.Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, соединяющих элементы плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленныхков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов.Вероятность построения из строя, минимальна.

Чтобы исключить замыкание по цепи питания усилителя, установитьют предохранитель

Межблочный кабель

Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего, они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

Подключение магнитолы к усилителю производится межблочным кабелем, качеству которого при покупке нужно уделить пристальное внимание

Как подключить своими руками

При стандартном подключении, провода питания соединяют напрямую с АКБ.Плюс соединяют с положительной клеммой аккумулятора, минус - на кузов автомобиля. Питание подводится на усилитель и подключается к соответствующему входам: плюсовой провод (красный) соединяют с гнездом усилителя, на котором обозначено напряжением питания. Минусовой (чёрный) подключают к разъёму GND. На гнёзда Дистанционный подводится сигнальный провод от источника сигнала, т. е. от магнитолы. В некоторых схемах может инсталлятор, но, как власть, его устанавливают в комплекте с мощными усилителями.

Питание на усилитель подается через предохранитель от аккумулятора кабелем. В зависимости от применяемого устройства усиления, может устанавливаться конденсатор

Пошаговый процесс подключения

Разобравшись со схемой подключения и подготовив все необходимые инструменты и материалы, можно приступить к самому процессу.

Для правильного подключения усилителя необходимо ознакомиться со схемой. Только после этого можно приступать к монтажу устройства
  1. Устанавливаем усилитель в том месте, где будет исключён перегрев, препятствие воздухообмену и намокание.Установка усилителя производится в месте с достаточным воздухообменом, что предотвратит перегрев устройства
  2. Приступаем к прокладке проводов. В очередь необходимо проложить сигнальный и дополнительный провода, идущие от магнитолы к усилителю. Каждый автовладелец должен сам определиться, как это сделать лучше, поскольку это универсальные рекомендации нет. В любом случае придётся снимать декоративную обшивку салона, чтобы уложить провода красиво. Важно знать, что межблочный провод не должен контактировать с проводкой автомобиля, которая находится под напряжением.

    Прокладку кабеля возможен контакт под обшивкой салона, при этом предотвратить возможный контакт со штатной проводкой автомобиля.
  3. Протягиваем к усилителю от АКБ питающий кабель. Его удобно link вдоль штатной проводки. Предохранитель устанавливаетют возле аккумулятора на расстоянии не более 30 см. Питание к усилителю подводится мощным кабелем, сечение которого выбирают в соответствии с потребляемым усилителем током
  4. Подсоединяем сигнальный кабель: на магнитоле в разъем Line-out, к усиливающему устройству в разъем Line-in.Соединяем также кабель питания. Межблочным кабелем сигнал с линейного выхода магнитолы на вход усилителя
  5. Подключаем дополнительный кабель к разъёму Пульт дистанционного управления на усилителе и к B + Ant (синему) на источнике сигнала. Подключение дополнительного провода для дистанционного включения усилителя в момент включения магнитолы
  6. Соединяем усилитель с динамиками. Если подключение производится по мостовой схеме, то один канал усилителя соединяют с «+» клеммой нагрузки, другой с «-».
  7. Устанавливаем возле усилителя конденсатор (если необходимо). Соединение с усилием производят короткими проводами.
  8. Настраиваем усилитель в соответствии с рекомендациями производителя. Регулировка зависит как от усилителя, так и самой магнитолы, наличия саба в аудиосистеме. После подключения и проверки правильности монтажа, настройку усилителя в соответствии с рекомендациями производителя

Подключение усилителя к магнитоле без тюльпанов

Как быть в том случае, если у магнитолы нет тюльпанов, т.е. линейного выхода? Как правило, такие разъёмы отсутствуют у штатных устройств. Процесс подключения усложняется, но все же проблема решаема и для этого используется согласующий адаптер. Чтобы внедрить в магнитолу линейный выход, выполнить следующие действия:

  1. Приобретают адаптер линейного выхода. Устройство позволяет согласовать выходной сигнал с входом усилителя.
  2. Снимают магнитолу и присоединяют к ней адаптер, что позволит соединить её с усилителем. После соединения входных проводов адаптера с магнитолой, выставляют значение выходного сигнала, который должен соответствовать характеристикам усилителя.
  3. Регулировку нужно выполнить внимательно, поскольку от этого зависит, насколько качественным будет звук.
  4. Адаптер приматывают изолентой к жгуту с проводами. Чтобы избежать появления стуков корпуса о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.
  5. К выходным разъёмам адаптера подключают сигнальный кабель, подсоединяют провода питания на усилитель. В соответствии с маркировкой подключают линейные провода. После включения усилителя нужно обратить внимание на звучание динамиков: каждый должен звучать в соответствии со своим каналом и расположением.
  6. Проверяют соотношение баланса: повернувшись в правое положение - в левое - в левых. Кроме этого, необходимо проверить уровень сигнала на выходе: регулятор громкости устанавливает примерно на 70% от максимального значения, после громкость сводят к минимуму. Если при выполненных манипуляциях в звуковом сигнале не наблюдалось, значит, подключение выполнено правильно.
Чтобы подключить усилитель к магнитоле без линейного выхода, используется специальный адаптер

Как подключить два и более усилителя

Как правило, два и более усилителя подключают те, кто хочет добиться высокого качества и повысить мощность сигнала.Однако при таком варианте существуют некоторые трудности:

  • с подключением питания;
  • с подключением RCA кабеля на несколько усилителей;
  • с дистанционным включением усилителей.

Если монтаж первого усилителя был выполнен без конденсатора, то с помощью устройства его всё-таки придётся установить. Схему, в соответствии с которой будет организовано питание нескольких усилителей, подбирают из их мощности. Можно подключить два усилителя, задействовав один конденсатор, соединив его параллельно с АКБ.Что касается подключения RCA кабеля, то нужно исходить из требований, предъявляемых к конкретному усилителю. Например, при подключении двух усилителей воспроизводится одна и та же полоса частот. В этом случае использовать выходные разъёмы на самих устройствах. Можно также разделить каналы по входу при помощи кроссовера.

Для подключения нескольких усилителей в обязательном порядке установить конденсатор

Для дистанционного включения усилителя подаётся напряжение + 12В на разъеме REM устройства, питание берётся с антенны на магнитоле.Проблема при подключении нескольких усилителей состоит в том, что нагрузка на головное устройство может быть слишком большой. В лучшем случае усилители не включатся, а в худшем магнитола может выйти из строя. Ситуацию можно решить путём установки по цепи дистанционного включения, реле. Подключается элемент довольно просто: при включении головного устройства срабатывает реле, через него подаются +12 В на разъем REM усилителей.

Видео: как подключить усилитель своими руками

Установка и подключение усилителя своими руками не является трудоёмкой процедурой. Даже если вы столкнулись с этим впервые, приобрести необходимые элементы и ознакомиться с пошаговым процессом. Главное, выбрать место под установку, при подключении правильности полярности питания, соединения делать надёжными и по окончании работ схему подключения. Останется проверить работоспособность устройства.

Оцените статью: Поделитесь с друзьями!

Как установить усилитель в машину своими руками и что потребуется

Расскажем как установить автомобильный усилитель своими руками и какие материалы для этого потребуются.Схемы подключения усилителя мощности на примере с фото.

Выбор места установки

Первое, что нужно сделать - выбрать где будет находиться. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок. Для примера установили усилитель в багажник. Значит от магнитолы нужно тянуть межблочные провода назад, а это примерно 4-5 метров. Далее - провода для колонок. Расположить сзади - нужно рассчитать длину до передних колонок (около 3-5 метров для каждого динамика).Учитывайте, что длина бывает больше расчетной, т.к. провода располагаются не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам.

При выборе места помните, что усилитель много тепла. Для его установки выбирайте такое место, где будет обеспечена свободная циркуляция воздуха. Не накрывайте его ковриком, не установитейте на боку или "вверх ногами".


Если собираетесь установить усилитель спереди , например, под водительским креслом или панелью приборов, то на проводах можно сэкономить.Считается - чем меньше длина провода, тем меньше потерь - значит лучше для звука в машине. Существует вариант установки двух усилителей. Когда один устанавливается спереди, а другой - сзади для сабвуфера. Перед нужно подумать, где будет располагаться и произвести расчеты длины проводов.

Провода для подключения

Существуют готовые комплекты проводов для усилителя авто звука. Как правило, они китайские и не очень качества хорошего. Сделаете установку в первый раз, то покупка данного комплекта будет оптимальным улучшенным.А те, кто хочет лучшего звучания - рекомендую покупку проводов отдельно.

Для работы усилителя можно использовать обычные медные многожильные провода. Учитывайте, что домашняя одножильная проводка не подойдёт, нужен только многожильный провод. Для подключения акустики сойдет кабель "ПВС", который можно купить в любом хозяйственном магазине электрики.


Например, для передних и задних колонок можно купить кабель «ПВС 2х2.5», для твитеров - «2х1.5», а для подключения сабвуфера - «2х4».Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть. Тоже касается силовых проводов (к плюсу и минусу). Если установите простую музыку, подойдет обычный провод. Его подключают к проводу, что питает магнитолу, а минус - к кузову авто. Это неправильно и могут быть потери, что скажется на звучании. Лучший вариант - подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки «КГ» толщиной от 25 до 35 («КГ-25» или «КГ-35»).

Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора. Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он влияет на звучание не отказывает. Если не хотите покупать провода "ПВС" или "КГ", тогда есть специальные акустические провода. Они бывают не лучшего качества, но для простой системы сойдут.

Если имеются установочные комплекты, то выбирайте самыми толстыми проводами - это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.


Отдельного слова требуют межблочные провода. Если они купили комплект для подключения, они будут работать, но качественного звука с ними не добиться. Если хотите хороший звук, придётся потратить деньги на отдельные межблочные проводов. Лучше покупать межблоки хороших фирм - DAXX или Чернов. На личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики.Следует помнить - межблочные провода непосредственно на звук.

Подключение усилителя своими руками

Для начала подключяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального - одна пара межблочных проводов. Далее подключаем силовые провода (это плюс и минус). Лучший вариант - непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса.Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей.


Для подключения проводов существуют специальные акустические клеммы. Самый важный - надежный контакт провода и если нет возможности, то усилитель можно подключить и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.
Следующий шаг - подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки можно будет прослушать колонки, и если они неправильно, то просто поменяйте полярность проводов. Главный надежный контакт, чтобы они не отвалились от вибраций.

Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам авто.Когда все провода подключены - процесс установки завершен. Далее проверяем, все ли правильно подключено.

Как подключить усилитель звука к магнитоле вашего автомобиля?

Каждый человек делает что-то впервые. Когда дело доходит до автомобилей, особенно их электроники, лучше несколько раз все перепроверить, прежде чем приступать к каким-то действиемм. Так будет, несомненно, проще и значительно дешевле, в конце концов. В данной статье мы вам расскажем о том, как подключить усилитель звука к автомобильной магнитоле.

Критерии выбора материалов для мощного звука

Допустим, усилитель звука для магнитолы уже приобретён, и вы определили прекрасное место для его монтажа. Остаётся провести надёжную силовую проводку для питания усилителя, подключить к нему акустическую систему и подвести сигнал от магнитолы. Теперь обо всём по порядку.

Провода

Это, пожалуй, второй по важности элемент после усилителя. Вам понадобится комплект проводов для подключения усилителя:

· Питающий кабель.

· Межблочный кабель.

· Дополнительный провод.

Провод питания выбирается относительно суммы мощностей со всех каналов усилителя автомобиля. Если же таковых несколько, тогда нужно сложить все. Например, у вас в автомобиль стоит два двухканальных усилителя мощностью каждого канала по 50 Вт. В сумме получается 200 Вт. Сюда нужно добавить ещё 30%, то есть 60 Вт. Это запас и потери из-за низкого КПД. Получается, что на максимальной громкости два усилителя потребляют 260 Вт.

Руководствуясь данным данным, уже можно выбирать сечение провода, которое определяется по току, проходящему по нему. Формула расчёта проста: I = P / U - всем знакомый закон Ома. Мощность, делённая на напряжение, даёт значение тока. Напряжение в бортовой сети автомобиля 12 В, Следовательно, максимальный ток, который будет потребляться, составляет 21,6 А.

Запомните! Не пожалейте денег и берите провода с запасом. Пусть сила тока, который может проходить по проводам, будет переведенное значение.Вдруг вы захотите подключить более мощный усилитель в машине или установить ещё парочку аналогичных имеющимся.

Предохранитель

В том случае, если усилитель для магнитолы разместился в багажнике автомобиля, тогда в среднем понадобится около шести метров силового провода, чтобы подключить его к АКБ. При этом проходит как минимум через одну металлическую стенку (стенку моторного отсека), под ковром в салоне, за обшивкой багажника.

Важно знать! Кабель проходит очень близко к кузову автомобиля, замыкание на приведёт к возгоранию. Обязательно викорите предохранитель, чтобы защитить силовой провод.

Итак, как многие ошибочно предполагают, предохранитель рядом с аккумулятором используется не с целью защиты усилителя. Для этого в нём и так встроены родные предохранители и другие методы защиты. Например, чтобы питать сеть, вы выбрали кабель 4 Ga (20мм²), тогда максимальная номинал установленного предохранителя составляет 100 А. Аппарат с большим уровнем категорически запрещено! Можно ставить предохранитель с меньшим значением, главное, чтобы в номинале его значение превышало суммарное значение всех предохранителей усилителя. В противном случае предохранитель может сгореть.

Предохранители бывают разных видов, но наиболее распространённые - AGU и ANL.

AGU-предохранители ставят любители в свои звуковые инсталляции, в силу их небольшую стоимость. Это стеклянные цилиндры с наконечниками из металла и плавкой вставкой в ​​центре.Основной их недостаток заключается в их сборке. Они сконструированы из нескольких элементов, соединенных плавкой сваркой. При окислении и частых вибрациях они выходят из строя. В своём держателе такой предохранитель обжимается пружинными контактами, а это весьма ненадёжно.

Таких недостатков нет у предохранителей типа ANL. Они имеют вид цельнометаллической пластины. ANL крепко фиксируются болтами в Держатель, вероятность в случае аналогичных AGU, практически равна нулю.

Кабель для подведения звукового сигнала

Межблочный кабель обеспечивает подачу звукового сигнала от автомагнитолы до автомобильного усилителя.От него зависит, в каком виде он дойдет от источника, с искажениями или без. Дешевые кабели много радости не принесут: они тонкие, со слабой изоляцией и плохим экранированием от помех. Провод должен быть в хорошей, прочной изоляции, со сплошным экранированием, с хорошей центральной жилой, плюс качественный RCA-разъем.

Интересно знать! Если взять в зубы механические часы с заводом и заткнуть уши, то вы не услышите тиканья, а почувствуете мощные удары. Это результат усиления звука.

Cхема стандартного усилителя

В стандарте силовые провода подключаются напрямую к аккумуляторной батарее автомобиля. АКБ, как правило, под капотом, а вот усилитель может быть установлен либо либо в салоне, либо в багажнике. Питающие кабели проходят через небольшое отверстие в отсеке силового агрегата машины. Основной провод проходит у предохранителя и основательно изолируется гофрированной трубкой. Плюс идёт на положительную клемму АКБ, минус - на металлический кузовной элемент автомобиля.

Подключение кабеля на стандартный автоусилитель производится в один из нескольких входов. Плюсовой провод красного цвета вставляется в соответствующее гнездо на усилителе с обозначенным напряжением, например 12 В. Минусовой чёрный провод вставляется в разъём "Ground" или "GND". Остальные два гнезда «Remote» нужны для подключения сигнального провода, протянутого от автомагнитолы.

Порой схемой обеспечивает наличие конденсаторного элемента, но необходима эта необходимость возникает только в том случае, если усилитель высокомощный, или необходимо подключить многоканальное устройство.

Наиболее простая схема подключения автоусилителя выглядит следующим образом:

BATT + - провод со знаком «+» от плюсовой схемы АКБ.

Земля - провод со знаком «-», который подключается либо к автомобильному кузову, либо на минусовую клемму аккумуляторной батареи. Это зависит от мощности усилителя.

Дистанционное - клемма, необходимая для подключения сигнального кабеля магнитолы, руководит включением усилителя.

Как правильно подключить усилитель, пошаговая инструкция

1. Как вы уже поняли, поставить усилитель в машину можно или в багажник, или в салон. Главное, чтобы не происходило намокание и перегрев устройства.

2. После выбора места можно прокладывать провода. Первым делом под обшивкой машины нужно проложить сигнальный кабель между магнитолой и усилителем. Универсального варианта прокладки не существует, так как марки и модификации авто разнообразные и по своему индивидуальные.

Запомните! Межблочному проводу непозволительно контактировать с кабелями бортовой сети, которые находятся под напряжением.

Дополнительный капель прокладывается рядом с сигнальным кабелем.

3. От батареи к усилителю нужно протянуть кабель питания. Его можно размещать параллельно автомобильной проводке. Колбу с предохранителем разместите в контакте аккумулятора. Провод, соединяющий их, должен быть максимально коротким.

4. Сигнальный кабель подсоединяется к усилитель в разъём Line-in, к магнитоле в разъём Line-out. Питающий кабель тоже присоединяется келю усилителя.

5. Дополнительный кабель необходимо подключить к разъёму Remote. Он активирует усилитель при токе в 12 А. На магнитоле он подсоединяется к синему контакту B + Ant.

6. В последнюю подключаются динамики. При мостовой схеме подключения первый канал усилитель подключается к клемме динамика со знаком «+», второй - к минусу.

7. Рядом с усилителем ставится конденсатор-накопитель. Он контролирует перегрузку в бортовой сети, которая возникает в результате подключения дополнительных элементов. Например, если напряжение снизилось ниже номинальной отметки, конденсатор подпитывает усилитель из собственных накопленных ресурсов. Таким образом достигается лучшее исполнение звука. Накопитель подключается к усилителю короткими проводками.

8. Теперь вы знаете, как подключить усилитель звука автомобильной магнитолы.Далее нужно будет правильно его настроить инструкции компании-производителя. Процесс настройки индивидуален и зависит как от функционала магнитолы и усилителя, так и от наличия в акустической системе сабвуфера.

Можно ли установить усилитель без сабвуфера?

Сделать это не только можно, но и завершающая настройка такой системы будет самой простой из собственность. В этом случае можно и не пользоваться частным фильтром, потому что диапазон динамиков достаточно широк.

Порядок настройки:

1. Переключатель фильтра Переключатель кроссовера переведите в отключённое состояние.

2. Уровень мощности, фронт и тыл выставите на 8 В.

3. Басовый усилитель поставьте на 0 Дб.

4. Выставите уровень звука около 90%.

5. Настройки эквалайзера полностью сбросьте и выставьте один из пресетов: ROC, POP или FLAT.

6. Слушайте музыку, параллельно выкручивая уровень мощности до того момента, пока не начнёт пропадать чистота звука.

7. По желанию можно увеличить уровень басов.

Интересный факт! Звук и шум - вещи не одинаковые, хотя многие ошибочно так предполагают. Звук - это колебания, на которые реагируют органы чувств, а шум - это хаотичное смешение различных звуков.

Подписывайтесь на наши ленты в социальных сетях, Facebook, Вконтакте, Instagram, Pinterest, Яндекс Дзен, Twitter и Телеграмма: все самые интересные автомобильные события собранные в одном месте.

Как подключить усилитель в автомобиле

06.06.2013

Всегда кем-то что-то делается впервые. Относительно электроники и автомобилей, то всегда лучше хорошенько подумать и увериться в правильности своих намерений, а уж потом начинать что-то предпринимать. Так будет и легче и дешевле. Данная статья расскажет о том, как правильно подключать усилитель в вашем автомобиле. Подробнее про возможные схемы подключения можно почитать здесь .

Представим, что Вы подобрали подходящий усилитель и придумали, куда именно установите его в вашем автомобиле. После этого необходимо провести качественную силовую проводку (в этом поможет статья про подбор проводки ), которая будет питать усилитель. Затем к усилителю подключить акустику, а также подвести сигнал от магнитолы. Теперь немного детальнее.

1. Проводка для усилителя.

Немало людей из тех, кто впервые сталкивается с автозвуком, удивляются толщине проводов, применяемых для питания аудиосистемы. Естественно, в повседневной жизни такие провода не в встречаются (за исключением провода на стартер и от сварочного аппарата). Автомобильные усилители имеют немалую мощность и потребляют приличный ток от бортовой сети. Приведём простой пример: усилитель, имеющий мощность 4 х 50Вт будет потреблять 200/12 (напряжение бортовой сети) = 17А. Из-за этого, с целью доставки к усилителю необходимого тока необходимо использовать провода с большим сечением.

Силовая проводка подключается сразу к аккумулятору.Чаще всего аккумулятор находится под капотом автомобиля, а усилитель расположен в салоне. Плюсовой провод прокладывается через салон автомобиля и стенку моторного отсека. Очень важно, чтобы провод был защищен специальным предохранителем, который устанавливается около аккумулятора (не более 30 см от него).

Помимо этого нужно защиту провода дополнительной изоляцией. В основном для этого применяют гофрированную трубку (тюбинг). Следует обратить внимание на место, где провод проходит через стенку моторного отсека. Необходимо следить за тем, чтобы провод не попал на металл и не перетерся.

Провод аккуратно прокладывается по салону. Помните, что он не должен попасть под движущиеся детали. Затем провод подключается к плюсовой клемме усилителя. Минусовая клемма присоединяется к кузову проводом, таким же по сечению как и плюсовой. Нужно использовать надежное крепление, лучше не применять саморезы.

Затем плюсовой провод (от аккумулятора) подключаем к клемме +12 В, минусовой же провод (от кузова) - к клемме GND.Третья клемма служит для подключения управляющего провода от магнитолы. На этом проводе при включении магнитолы появляется +12 В. То есть, магнитола управляет включением усилителя. Как правило, этот провод синий или синий с белой полосой

2. Прокладываем сигнальный провод.

Далее нужно подать музыкальный сигнал с магнитолы к усилителю. В основном сигнал будем брать с линейного выхода магнитолы.

Разные магнитолы имеют разное количество линейных выходов.Максимум составляет три пары. Это выходы Front, Rear, Sub. (выходы для подключения усилителя, сабвуфера, фронтальных, тыловых акустических систем). Находим соответствующий выход (выход). Туда мы подключяем экранированный межблочный кабель.

Далее нужно протянуть провод управления усилителем. Это возможно сделать вместе с межблочным кабелем. Иногда даже в некоторых межблочках уже есть встроенное управление.

А теперь ключевой момент! Обратите внимание на Ваше внимание. Межблочный провод нужно протягивать вдали от силовых проводов! К примеру, если в автомобиле протягивает межблочник по правой стороне или же по центру под ковром, то протягивает межблочник по левой стороне и там же находится силовой провод от аккумулятора.Там наименьшая вероятность получить неприятности (помехи) от силовой проводки. Если сигнальный провод будет протянут вместе с силовым, то вы точно поймаете помехи, такие как трески, завывания и прочие звуки от работы двигателя. Бывает иногда, что межблочные провода приходится прокладывать через потолок, в машине очень много источников помех. Это часто касается автомобилей премиум-класса. Установку усилителя в таком случае лучше всё-таки доверить профессионалам.

При установке 2-хального усилителя понадобится двух канальный межблочный провод.Если же усилитель четырех канальный, то нужно два двухканальных или четырехканальный межблок. Если у вашей магнитолы только одна пара линейных выходов, то вы можете в этом случае использовать Y-адаптеры. Это разветвитель на один вход и два выхода (на каждый канал). С помощью адаптера мы получаем из одной стерео парыдве.

Качественные современные усилители обладают параллельным внутренним подключением входов. То есть, Y-адаптер Вам не будет нужен.

Также взять сигнал возможно с выходов магнитолы на динамики.Но лишь в том случае, если у головного устройства нет линейных выходов. Современные усилители в основном имеют соответствующие входы (вход высокого уровня). Подсоединяется акустическими проводами при соблюдении полярности.

3. Подключение провода на акустику.

Последний шаг - подключение акустики к усилителю. Для этого применяются акустические провода. Подробнее про их выбор и какое сечение провода вам необходимо читайте здесь.

----------------------------------------------- -------------------------------------------------- ------------

Сравнить и выбрать необходимое оборудование в нашем каталоге:

- автомобильные усилители мощности

- автомобильные акустические системы

- конденсаторы

- силовые, межблочные и акустические кабели

- аккумуляторные клеммы

Правильное подключение сабвуфера к магнитоле

Сабвуфер - основа для мощного, сбалансированного звука всей аудиосистемы, раскрывая многогранность и красоту частот 20–120 ГГц.

В идеале подключение лучше доверить проверенным специалистам, которые могут учесть специфику автомобиля и рекомендации производителя сабвуфера.


Но при наличии должной сноровки и навыков с советником можно справиться и самостоятельно.

Порядок работ для подключения сабвуфера

Сабвуфер может быть активным либо пассивным. Основное различие - при работе с пассивным сабом необходимо купить автомобильный усилитель звука. При работе с активным подключение выполняется к магнитоле.Мы остановим свое внимание именно на первом варианте.

Основные аспекты

Особых сложностей в схеме нет - подключите к усилителю. Далее выполняется подключение самого усилителя непосредственно к магнитоле.

В подобном формате усилитель передать сигнал, поступающий от магнитолы, на НЧ и ВЧ динамики в авто.


Важно понимать, что для размещения сабвуфера с усилителем понадобится достаточно свободного пространства.Поэтому для инсталляции многие выбирают багажник. Провода для акустики в результате нужно будет прокладывать через весь салон.

Внимание! Отключите аккумулятор автомобиля перед установкой акустической системы. В случае сохранения риск короткого замыкания.

Основной порядок выполнения работ

Сначала в обязательном порядке следует позаботиться о защите всех проводов питания - необходимое условие для «плюса». Уместным способом такой защиты станет гофра либо прочий материал.Следует установить на «плюсе» предохранитель.

Первый шаг

Следует для начала технологическое отверстие, предназначенное для проводки. Практически во всех зарубежных авто данное отверстие обычно закрыто резиновой заглушкой. В отечественных моделях подобная заглушка обычно не используется. Возможны случаи и попросту отсутствия подобного отверстия, поэтому нужно будет просверлить.

После того, как отверстие подготовлено, в него протягиваются провода, заливаем герметиком.Чтобы обеспечить более солидный ресурс и долговечность самого кабеля, лучше герметик всё же заменить на резиновую втулку.

Следующий шаг при выполнении работ

Переходим к протягиванию проводов в моторном отсеке - жгут предстоит вывести в салон. В идеале - нужно позаботиться о подготовке мест под прокладку проводки. Для эстетики и безопасности лучше всего проводку будет скрыть.

Чтобы добиться такого эффекта, в некоторых местах снять накладки на порогах, прочие элементы обшивки.Снятые элементы после работ по прокладке можно будет вновь вернуть обратно.

Предпоследний шаг

Проводку нужно будет прокладывать через технологическое отверстие. При его необязательно понадобится подготовить. Далее провода, выведенные в багажник вашего автомобиля, подключаются к усилителю.

В результате нам удалось подключить усилитель к АКБ, пора подключить подключением к магнитоле. Соответственно следует использовать «тюльпанами» и проводом, который ответственен за питание усилителя.Как правило, данный провод выполнен в синем цвете.

Опыт подсказывает - лучше всего при снятии магнитолы использовать плоскими ключами. Они способствуют более оперативному и удобному выполнению работ. При их отсутствии вполне можно обойтись простой отверткой.

Четвертый шаг - подключение сабвуфера к магнитоле

При подключении «тюльпанов» учитываем цвета коннекторов.

Возможны ситуации, когда штекеры провода выполняются в черном и красном цветах.Автомобильная магнитола же представлена ​​красным и белым цветами. Производится соединение красного с красным, а черного с белым.

После выполненного подключения ведем проводку через салон, с подключением «тюльпанов» непосредственно к усилителю.

Работа с активным сабвуфером

Порядок работ аналогичен. Но производится прямое подключение без использования усилителя. Для подобной схемы нужно будет купить автомобильный конденсатор и подключить к сабвуферу.Но обязательно нужно помнить о соблюдении полярности.

Раскрывайте весь потенциал аудиосистемы и наслаждайтесь любимыми композициями вместе с фирменными решениями «АвтоАудиоЦентра». Наша цель - не просто помочь купить сабвуфер, но выполнить подключение в своих установочных центрах Харькова, Киева, Днепра и других городов Украины.

Определитесь со своими приоритетами и нашими специалистами, которые помогут установить компоненты производственной, стабильной аудиосистемы под личные задачи и выделенный бюджет.

Как подключить усилитель пионер

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле - для них это кажется слишком трудоемкой проверкой. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытка разобраться в процедуре подключения, в чем и данная статья.

Для качественной работы усилителя необходимо:

  1. Подать на него хорошее питание;
  2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
  3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка - это важнейший элемент автомобильной аудиосистемы, от нее зависит громкость и качество звука.Для усилителей нужно стабильное питание, т. к. в случае потери мощности будет недостаточно, из-за этого станет нарушенным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением.Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильное такое сечение проводов к приведёт, что звук будет более зажатым, грубым и вялым.В некоторых случаях отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод - это самый обычный метал, обладающий определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким регулированием. Для его работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть возможность к усилителю (или прямо на коробку от производителя, если документации нет восп интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность - это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций электрическая, общая мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., То суммарная составляет 120 Вт.

После того как вы посчитаете мощность желательно определить длину провода от АКБ до вашего усилителя и можете смело просмотреть таблицы для подбора нужного сечения провода.Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните, что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют большее сопротивление, рекомендуем использовать ток медные провода.

Выбор предохранителя

Для того, чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя.Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
, убедитесь, что номинал предохранителей совпадение, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод.Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимое номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», расположенным на задней панели магнитолы.Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара - можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выход подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Прочитать задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которые создают помехи электронных электронных средств.

Ещё необходимо подключить управляющий провод (REM).Как правило, он идёт вместе с межблочными проводами, но бывает, что его и нету, приобретите отдельно необязательно, чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод управляет для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило, этот провод на магнитоле имеет синий цвет с белой полоской. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т.к. эти усилители имеют очень похожую схему подключения, даже можно сказать, четырёх канальный усилитель - это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя, как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в таком режиме тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена ​​схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному варианту усилителя подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защите. Подключить сабвуфер не должно проблем, как правило производитель указывает на усилитель, откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели - подключенной к сабвуферу. Примечательной особенностью усилителей такого плана повышенная мощность. Моноблоки также способны работать с сопротивлением 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D, при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые.Всего имеется два выхода - «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель.Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Статьи, Схемы, Справочники

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагающей, что воспринимаемый звук должен быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Подключение усилителя пионер

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Перейти к результатам поиска >>>

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение технологий в производство аудио - аппаратуры:


  • Привет-fi.Обеспечивает максимальную чистоту и точность звука, освобождает его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.
  • Технические характеристики, на которые следует обратить внимание:

    • Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
    • Частотный диапазон. Варьируется от 20 до 20000 Гц.
    • Коэффициент нелинейных искажений. Здесь все просто - чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов - 0,1%.
    • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя сверх 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
    • Демпинг-фактор. Отражает выходное сопротивление усилителя в его номинальном сопротивлении нагрузки.Иными словами, достаточный показатель демпинг-фактор (более 100) возникновение ненужных вибраций аппаратуры и т.п.

    Классификация

    Чтобы разобраться во всем разнообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный - своеобразное промежуточное звено мощности звука и конечным усилителем. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе.Вместе они образуют полный усилитель.
    • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки двух, например, качество звука ламповых усилителей и компактность транзисторных.
    • По режиму работы усилителя подразделяются на классы. Основные классы - А, В, АВ. Если усилители класса А используют много энергии, но вы представляете качественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД.Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объема и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.
  • Применение

    Выбор усилителя в большей степени обосновананелями.Перечислим основные сферы использования усилителей звуковой частоты:

    1. В составе домашнего аудиокомплекса. Очевидно, что лучший выбор является ламповым двухканальным однотактным в классе А, также есть выбор может составить трехканальный класс АВ, где один канал определен для сабвуфера, с функцией Hi - Fi.
    2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя.В автомобилех также востребована функция кроссовер для плавной частоты частот, позволяющая по мере необходимости срезать частоты в высоком или низком диапазоне.
  • В концертной аппаратуре. К качеству и возможностям профессионального оборудования обоснованно предъявляются высокие требования в силу большого пространства распространения звуковых сигналов, а также высокие требования в отношении использования звуковых сигналов. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного почти на пределе своей мощности (70–80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  • В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить самый большой диапазон воспроизведения частот - от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательно также возможность раздельной громкости на различных каналах.
  • Многие автовладельцы не довольны мощностью и качеством их магнитолы. Для того, чтобы решить эти проблемы, устанавливается внешний усилитель. Внешний усилитель звука работает напряжения от 12 В, благодаря встроенному преобразователю напряжения, он повышает его с 12 до 100 В.

    Как подключить?

    После установки внешнего усилителя мощность увеличиваются магнитолы, максимальная громкость и качество звучания.

    Как выбрать усилитель

    При выборе усилителя необходимо обратить внимание на следующие детали:

    • Количество мощности для каждого канала. Это одна из основных характеристик внешнего усилителя. Она должна соответствовать мощности магнитолы и прочего оборудования.

    Схема

    • Мощность каждого канала в усилителе должна быть меньше, чем мощность динамика сабвуфера и тыловой акустики.Если не выполнить это условие, можно получить неприятный хрип в динамиках.
    • У усилителя и динамиков должно быть равное сопротивление нагрузке. Допустимо, если у динамиков этот показатель будет несколько выше.
    • Частотный диапазон внешнего усилителя не должен быть меньше 20 Гц - 20 КГц.
    • Если в автомобиле установлен сабвуфер, то нужен двухканальный усилитель.

    Этапы установки и подключения

    Чаще всего усилитель подключается при помощи проводов напрямую к аккумулятору.Внешний усилитель будет находиться в багажнике или салоне машины, а проводка проходит через отверстия моторного отсека. Провода должны быть хорошо заизолированы изолентой.

    Плюсовой провод, почти всегда он бывает красного цвета, присоединяется к плюсовой клемме аккумуляторной батареи и втыкается в соответствующий разъем в усилителе. А минусовой провод, черного цвета, подключается к кузову и вставляется в разъем, обозначаемый GND (GROUND). Остальные два гнезда используются для соединения магнитолы и сигнального кабеля.Практически на всех магнитолах представлены выходы для подключения усилителя и подачи на него звука.

    Для четырехканального усилителя нужно использовать специальные переходники, а если в приемнике нет линейных выходов, то провод прокладывается прямо на динамики, где должны быть предусмотрены специальные входы.

    Проводка от магнитолы к усилителю прокладывается в салоне автомобиля, чаще всего под обшивкой дверей. Ни в коем случае нельзя прокладывать сигнальный кабель на одной стороне с силовыми.Это приведет к помехам и потере качества звука.

    При выборе места для усилителя нужно учитывать, что при работе он сильно нагревается, поэтому лучше всего установить его на открытом месте, например, полке багажника. Если же усилитель устанавливается в узком месте, для него требуется дополнительное охлаждение. Для этого можно использовать пару кулеров от компьютера.

    Еще одним важным фактором при выборе места положения усилителя является расстояние от него до акустики.Желательно сократить его до минимума, чтобы провода были как можно короче. В таком случае вероятность появления помех во время воспроизведения музыки будет минимальна.

    При правильном выборе и установке внешнего усилителя, можно улучшить качество звука, воспроизводимого магнитолой, устранить помехи и увеличить мощность магнитолы.

    Итоги

    Для установки усилителя обязательно выбирать только качественные провода.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
