Как почистить клапан холостого хода

Как почистить клапан холостого хода. Чтобы обеспечить нормальное рабочее состояние транспортного средства и правильный пуск силового агрегата необходимо следить за состоянием клапана холостого хода (КХХ), от которого это зависит. Недостатком клапана холостого хода является его периодическое загрязнение.

Основная причина, по которой загрязняется клапан холостого хода, заключается в наличии масляной пыли, которая проникает через вентиляционную трубку картерных газов. Действия, которые необходимо осуществить для очистки клапана холостого хода, рассматриваются далее.

Как почистить клапан холостого хода

Для очистки КХХ вам потребуются ключ 8, отвертка, герметик, средство для очистки, ветошь.

Произведите ослабление хомутов, которые имеются на патрубке воздушного фильтра и демонтируйте патрубок, которым осуществляется забор воздуха. Затем осуществите отсоединение малого дроссельного патрубка. Ослабьте гайку, для снятия тросика педали газа закрепленного на приводе дроссельной заслонки.

Как почистить клапан холостого хода — далее следует отвести хомут в сторону, для отсоединения патрубка отводящего охлаждающую жидкость от КХХ. Произведите демонтаж дроссельной заслонки, откручиванием крепежных болтов, и отсоединением второго патрубка антифриза от клапана.

Удостоверьтесь, что произошло прекращение утечки охлаждающей жидкости. Эту процедуру следует осуществлять при низком давлении и температуре в системе охлаждения. Благодаря этом вы уменьшите потери антифриза и избежите ожогов.

Далее необходимо отсоединить КХХ от дроссельной заслонки и тщательно промыть его детали с помощью специального средства очистки. Как почистить клапан холостого хода — можно воспользоваться, к примеру, WD-40, или любым другим, аналогичным по составу средством. Для этого произведите снятие резинового уплотнителя, направив струю из баллончика на детали КХХ и обильно поливая их этой жидкостью. Примерно через пятнадцать минут, обработку следует повторить, протерев ветошью места, имеющие сильные загрязнения.

Все детали необходимо тщательно просушить и собрать в обратной последовательности. Места соединения корпуса и клапанов необходимо промазать с помощью специального герметика. Это нужно чтобы не происходили нежелательные подсосы воздуха, приводящие к проблемам с пуском мотора.

Произведите подключение всех шлангов и разъемов. Старайтесь произвести установку регулировочного винта в том же положении, которое он имел ранее. Выполните проверку уровня антифриза, если необходимо произведите доливку охлаждающей жидкости.

Работая с химическими очищающими средствами, соблюдайте осторожность и обязательно пользуйтесь защитными очками и перчатками. Следите за тем чтобы, чистящее средство не оказалось на коже и глазах. Если оно попадет, вам следует немедленно их промыть проточной водой.

Как почистить клапан холостого хода мы рассказали — это легко!



Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Чистка клапана холостого хода — cor622

Чистка клапана регулировки оборотов холостого хода (БДЗ)

Написал oldb

вторник, 08 ноября 2005

Симптомы:

а) пониженные (ниже 1200-1300) «прогревочные» обороты двигателя при холодном пуске;

б) неровные холостые обороты

Причины: клапан холостого хода не свободно вращается на подшипниках, поэтому ЭБУ либо не может его позиционировать с нужной точностью, либо вообще не может установить клапан в нужную позицию.

Нужно: крестовая и шлицевая отвертки, головка «на 14», пассатижи, банка аэрозольного карбклинера, герметик, два часа времени.

1. Снимаем вакуумные трубки с БДЗ.

Особенности: На 7А-FE трубка одна, а на 4S-FE трубок две (перепутать при сборке обратно их можно, но сложно, ибо на ближней к перегородке двигательного отсека трубке есть вакуумный клапан)

2. Откручиваем хомуты, крепящие резиновый воздуховод к БДЗ и корпусу воздушного фильтра. Снимаем воздуховод.

Особенности: на 7A-FE на воздуховоде смонтирован электровакуумный клапан – необходимо снять с него голубую колодку (2а)

3. Снимаем с маятника дроссельной заслонки тросики привода акселератора и «кик-дауна»

4. Вытаскиваем из разъема датчика положения дроссельной заслонки колодку (черная, со стороны перегородки двигательного отсека).

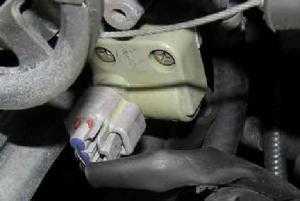

5. Вытаскиваем из разъема колодку электромагнита управления клапаном ХХ (серая).

6а. (только для 7А-FE) Откручиваем два болта «на 14» и снимаем скобу крепления тросиков. Если этого не сделать, доступ к левому верхнему болту крепления БДЗ будет затруднен (см.рисунок)

6. Откручиваем два болта «на 14» и две гайки «на 14», крепящие БДЗ к впускному коллектору.

Особенности: на 4S-FE сверху болты, а снизу гайки на шпильках, а на 7A-FE болты крепят правый верхний и левый нижний угол, а шпильки стоят соответственно на левом верхнем и правом нижнем углу. ВНИМАНИЕ! Не пороняйте гайки!

7. Отсоединяем БДЗ от впускного коллектора.

Особенности: на 7A-FE стоит металлическая прокладка, мы её чуть не потеряли – будте внимательны. На 4S-FE прокладка бумажная, как правило уже конкретно убитая или «прикипевшая» к привалочной плоскости БДЗ. На моей машине я её оставил (более-менее выжила после снятия БДЗ), на машине maxx486 она померла при попытке отделить её от привалочной плоскости БДЗ . Можно обойтись любым высокотемпературным герметиком.

8. Пассатижами разжимаем хомуты, крепящие тосольные шланги и сдвигаем хомуты вниз по шлангам примерно на 3 см. Скорее всего эти шланги никто не снимал еще с завода, и они «прикипели» к патрубкам БДЗ . Заводим шлицевую отвертку между торцом шланга и металлом БДЗ и проворачиваем отвертку на 90 градусов, действуя ей как рычагом, сдергиваем шланг с патрубка на ширину шлица отвертки. Дальше шланги легко снимаются рукой. Внимание – обязательно прольётся некоторое количество антифриза – не обожгитесь!

9. Снимаем шланг, подводящий к клапану ХХ картерные газы для дожига.

И вот блок дроссельной заслонки у нас в руках. Что же в нем надо чистить и в каком порядке?

Ну, во-первых, можно (но не обязательно) очистить от нагара саму дроссельную заслонку и её камеру. Берем баллончик карбклинера и обильно промываем все, что видно глазу. Карбклинер нормально отъедает сажу, надо только периодически протирать все доступное салфеткой или тряпкой. Когда внешне БДЗ будет выглядеть чистым, можно переходить ко второй части «марлезонского балета» – чистке клапана холостого хода.

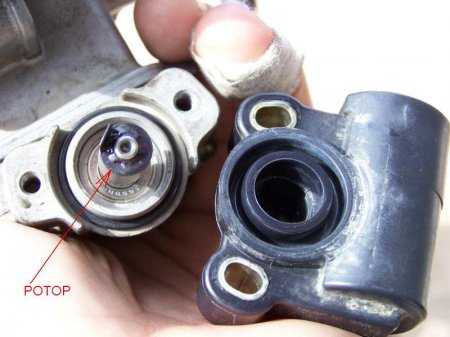

Клапан представляет собой крутящийся на двух подшипниках металлический стержень, которым управляют с двух сторон два исполнительных (так их назовём) механизма. С одной стороны это биметаллическая пружинка (которая ведает «прогревочными» оборотами), а с обратной стороны – электромагнитная катушка (с помощью которой ЭБУ «подстраивает» холостые обороты). Основная проблема клапана ХХ – это попадание сажи в сами подшипники, на которых он (клапан) вращается. Подшипники начинают «подклинивать», и…. никаких нормальных холостых оборотов .

Для того чтобы почистить подшипники и ложе клапана, необходимо снять с БДЗ оба эти исполнительных механизма.

10. Откручиваем два болта, крепящих катушку электромагнита, и снимаем электромагнит. Пробуем покрутить клапан рукой вправо-влево на небольшой угол. Угол, на который второй исполнительный механизм позволит прокрутить будет около 10-15 градусов, но этого достаточно, чтобы сделать предварительные выводы о состоянии подшипников. Если клапан будет вращаться с едва слышимым «похрустыванием», то придется снимать и биметаллическую пружинку. Небольшая ремарка: на машине Vigora (7А-FE 1996 года) клапан чистить не пришлось, т.к. даже при неснятой биметаллической пружинке чувствовалось, что он вращается свободно, а на обоих подопытных машинах с 4S-FE 1993 года (моя и maxx486) клапан подклинивал.

11. Наносим ножом (или любым другим острым предметом) две риски по краям фланца биметаллической пружины. Они нужны для того, чтобы при сборке поставить пружину в то положение, в которое её определили на заводе (на правой фотке хорошо видны эти риски).

12. Откручиваем два болта, крепящих пружину и снимаем её.

13. Вытаскиваем пластмассовое переходное колечко.

Пробуем прокрутить освободившийся клапан (со стороны электромагнита) рукой на 360 градусов. Чистый клапан, при вращении пальцем делает на подшипниках несколько оборотов по инерции. Если не получается — льём не жалея карбклинер внутрь БДЗ и непосредственно на подшипники. Задача – вымыть из клапана и подшипников всю сажу и пыль. Наливаем много, чуть ждем, чуть трясем – выливаем. Повторяем несколько раз. Как только клапан начинает свободно и легко вращаться, считаем что цель достигнута, и можно приступать к заключительным операциям.

Для того чтобы правильно собрать БДЗ, надо выставить клапан холостого хода в нужное положение. Как видим из рисунков, биметаллическая пружина позволяет сориентировать клапан только в двух положениях, одно из которых – неправильное. Отличаются эти два положения друг от друга на 180 градусов поворота клапана.

1. Прикидываем на место пластмассовое переходное кольцо пружинки и выставляем клапан соответственно прорези на нем. Убираем кольцо.

2. В этом положении надеваем БДЗ на впускной коллектор. Болты и гайки крепления БДЗ не используем – достаточно просто приложить БДЗ к впускному коллектору.

3. Накидываем все шланги (тосол и дожиг). Шланги можно просто «приткнуть», т.к. давление в них не большое.

4. Подтыкаем на место черную колодку датчика положения дроссельной заслонки.

5. Заводим двигатель и смотрим. Если ошиблись на 180 градусов, то двигатель начинает методично (с периодом в секунду) поднимать и опускать обороты.

6. Крутим клапан рукой (со стороны электромагнита) и ставим его в положение, при котором наблюдаются устойчивые обороты в районе 1000. Точность в этот момент не важна, важен именно факт того, что обороты устойчиво могут держаться в районе тысячи.

7. Крутим клапан на небольшие (1-3 градуса) углы и убеждаемся, что обороты чуть повышаются и понижаются вслед за движением клапана.

8. Глушим двигатель, снимаем шланги, снимаем черную колодку датчика положения дроссельной заслонки.

9. Вытаскиваем БДЗ (не трогая при этом клапан).

10. Ставим на место биметаллическую пластинку на тонкий слой герметика. Фланец ориентируем по ранее нанесенным рискам. Закручиваем болты крепления биметаллической пружинки.

11. Повторяем пункты 2-9, для того, чтобы еще раз убедиться в том, что собрали все правильно. (Если все-таки перевернули клапан, пока снимали, то двиг начнет методично повышать-понижать обороты)

12. Ставим на тонкий слой герметика электромагнитную катушку и слегка притягиваем её болтами.

13. Еще раз прикидываем на место БДЗ (со всеми шлангами, черной колодкой), плюс надеваем еще и серую колодку электромагнитной катушки. Заводим двигатель. Ждем пока биметаллическая пружинка нагреется тосолом и опустит обороты до холостых.

14. Как правило на этом настройка заканчивается, т.к. катушку нельзя повращать на болтах, крепящих её. Однако, при сборке БДЗ на машине maxx486 мы столкнулись с тем, что дырки под болты у него были чуть подразбиты, и катушку можно было чуть-чуть повращать вокруг оси клапана. Таким образом, допускаем, что вращением катушки можно выставить необходимые холостые обороты (750 +- 50), если дырки под болты немного разбиты.

15. Как только необходимые обороты подобраны, затягиваем болты электромагнитной катушки.

16. Сажаем БДЗ на тонкий слой герметика (для 4S-FE) и производим сборку узла в порядке, обратном описанной разборки.

ВСЁ! Можно ехать!

Спасибо Vigorи maxx486 за предоставленный фотик и посильную помощь

Скопировано corona-club.ru, там-же подробные фото.

dnevniki.ykt.ru

Как почистить клапан регулятора (РХХ)


Перед тем как приступить к чистке датчика холостого хода необходимо обозначить принцип работы этого агрегата, а также выявить характерные признаки неисправностей, связанные с преждевременным его засорением.

Описание работы устройства

Датчик холостого хода необходим для регулировки оборотов двигателя на различных режимах. Водители ВАЗ 2114 обязаны обращать внимание на повышенные обороты двигателя при движении автомобиля на холостом ходу свыше 30 км/ч. Это правило обуславливается мерами безопасностями программного обеспечения, которое защищает двигатель от случайного некорректного выбора передачи КПП, для создания уменьшения нагрузки на двигатель.

Обычно эти обороты держатся от 1100 до 1200 об/мин., и часто приводят в ложное заблуждение автовладельцев, которые обращаются на станции технического обслуживания, думая, что произошла поломка или загрязнение датчика холостого хода.

Причины выхода из строя датчика холостого хода

О неправильной работе РХХ можно судить по следующим критериям:

  1. Отсутствие или неустойчивые обороты холостого хода.
  2. Отключение двигателя во время движения автотранспорта на нейтральной скорости.
  3. При прогреве в холодное время обороты двигателя не подымаются до 1500 .
  4. Также при включении электроприборов возможны проседания оборотов, но это может свидетельствовать и об неисправностях электрической сети автомобиля.

Самая распространенная причина выхода из строя датчика холостого хода, это попадание на него масла из системы выпуска катерных газов, проще говоря, из сапуна. При попадании данной жидкости на иглу датчика, происходит коксование из-за того, что дроссельный механизм постоянно нагревается с помощью водяной системы.

Это происходит довольно быстро и ощутимые неполадки с холостым ходом проявляются все чаще, напрямую зависящие от состояния поршневой системы. В некоторых случаях, если двигатель сильно изношен, рекомендуется до его ремонта отключать из воздушной системы сапун, а вход герметично глушить. Это не только поможет избежать частых чисток регулятора холостого хода, но и поспособствует экономии расхода топлива, ведь помимо попадания в воздушный канал масленых частиц, с картера прорывается углекислый газ, который мешает полному сгоранию топлива.

Еще одна распространенная причина неустойчивого холостого хода — плохая герметизация воздушной системы. Чаще всего повреждаются вспомогательные патрубки на адсорбере, регулятор давления топлива, может лопнуть гофра в районе ДМРВ (датчика массового расхода топлива), который установлен на крышке воздушного фильтра.

Эти неисправности убираются только путем замены. Как правило, при повреждении воздушных каналов наблюдается неровный холостой ход с характерным шипением под капотом или при выдаче постоянно завышенных оборотов.

Если автомобиль намотал большой километраж, более 50 000, то желательно промыть весь дроссельный узел, и по результатам приступить непосредственно к замене самого агрегата холостого хода.

Чистка регулятора на ВАЗ 2114

Чистка РХХ на ВАЗ 2114

Для того, чтобы достать датчик, нужно заглушить двигатель и желательно отсоединить питание с аккумуляторной батареи.  Сам регулятор находится на дроссельном узле, чуть ниже датчика положения заслонки, на корпусе дросселя инжектора.

Как правило, это действие может вполне осуществить сам автовладелец, так как для этого не требуется особых навыков и инструментов.

Что нужно подготовить?

  • Чистую хлопчатобумажную ветошь.
  • Небольшую отвертку.
  • Аэрозольную жидкость.
  • Любое средство для чистки карбюраторов.

Снятие РХХ

Как почистить рхх на ВАЗ 2114 в случае его загрязнения? Чистка изделия начинается с его демонтажа, путем откручивания крестообразной отверткой двух крепежных винтов. Также встречаются и болты под звездообразные отвертки, поэтому перед началом чистки, нужно убедиться в наличии нужного инструмента под рукой.

Такие конструкторские изменения зависят от года и типа установленной системы распределенного впрыска топлива. После удаления крепежных болтов, необходимо вынуть датчик холостого из своего гнезда в блоке дросселя (акселератора).

Выполнять это действие нужно аккуратно, так как при загрязнении агрегата, его посадочная часть может немного прилипнуть к корпусу.

Далее осуществляется чистка регулятора холостого хода с помощью ветоши и специальной аэрозольной жидкости. Важно учитывать то, что помимо датчика, нужно произвести очистку самого посадочного гнезда.

Проверка РХХ

Особенности чистки

Как почистить датчик холостого хода на ВАЗ 2114, когда он снят и находится в руках автовладельца? Необходимо несколькими нажатиями на баллончик, сбрызнуть очищающей жидкостью кончик датчика, так называемую иглу.

Игла может быть как пластиковая, так и металлическая, но материал иглы никак не влияет на работу двигателя.

Внимание: сама же жидкость ни в коем случае не должна попасть во внутреннюю часть датчика (под пружину). Если же это случилось, необходимо продуть ее большим количеством воздуха. В противном случае жидкость для чистки может попасть в механизм датчика и повредить внутреннюю смазку, что приведет к быстрому выходу из строя регулятора холостого хода.

РХХ ВАЗ 2114 в разобранном виде

Во время чистки внутреннего седла датчика рхх необходимо правильно дозировать очищающуюся жидкость, дабы не пришлось после всех процедур еще чистить и сушить свечи зажигания.

Установка датчика в обратной последовательности

После того как датчик и его седло полностью очищены, можно приступать к комплексной сборке. Для этого важно смазать солидолом или неотработанным маслом уплотнительное резиновое кольцо, аккуратно установить его в штатное место, не повредив целостность уплотнителя, без которого эксплуатация транспортного средства будет невозможна.



Работа выполнена, как почистить клапан холостого хода теперь все прекрасно знают. Можно безопасно продолжать движение Вашего автотранспорта.

nadomkrat.ru

Промывка клапана холостого хода

Хорошее рабочее состояние Вашего автомобиля зависит от чистоты клапана холостого хода (КХХ). Ведь он на прямую влияет на стабильность холостого хода, легкую и правильную заводку машинный даже в самые лютые морозы. Эффект от этой операции не заставит себя ждать. Да и сэкономить можно, если почистить его самостоятельно. Вся операция проста и не требует от Вас приложения титанических усилий.

Вам понадобится:

  • Герметик
  • Набор отверток
  • WD-40 или аналогичную по своему функционалу химию
  • Ну, и конечно же свободное время
  • Снимаем, промываем и устанавливаем.

Для того, что бы снять КХХ, необходимо снять все разъемы и трубки воздуховода, а потом открутить болты – нижние и верхние.

Между КХХ и впускным коллектором расположена металлическая прокладка, которую в процессе разборки-сборки важно не потерять. Снимать все детали: сам клапан ХХ, компенсирующие клапана для кондиционера и гидроусилителя руля – нужно осторожно, так как они подпружинены и могут отскочить в любой угол, так что потом ищи свищи их.

Так же очень осторожно снимаем шайбы и резиновые уплотнители.

После того, как все разобрано, каждая деталь тщательно промывается WD-40 (или аналогичной по своему функционалу химией).

После того, как все просохло начинаем процесс обратной сборки. Так же по порядку собираем все детали.

При этом места соединения клапанов и самого корпуса (металлическую прокладку промазать с обеих сторон) промазать герметиком (лучше использовать «черный» или «серый» тип), но не сильно, так как зазоры там очень маленькие.

Это необходимо потому, что любой нежелательный подсос воздуха может обернуться проблемами с расходом и запуском.

При закрутке регулировочного винта постарайтесь вывести его примерно на тот же уровень, до которого он был закручен изначально.

Регулируем ХХ

После того как все собрано, необходимо отрегулировать холостой ход. Для выполнения этой операции Вам понадобится регулировочный винт, отвечающий за холостой ход.

Итак приступим:

1.Включаем двигатель и прогреваем до рабочей температуры.

2.Увеличиваем обороты до 2000 и держим в таком состоянии около 2 минут (без нагрузки).
3.Далее глушим и проводим самодиагностику.

4.Снова поднимаем обороты до 2000 и держим так же 2 минуты (без нагрузки). Газуем 2-3 раза и оставляем двигатель работать на холостых оборотах в течении 1-2 минут.

5.Двигатель глушим и снимаем разъем датчика с положения дроссельной заслонки.

6.Снова запускаем двигатель, газуем 2-3 раза и плавно отпускаем газ. Если на холостом ходу машина глохнет, то выкрутите регулировочный винт и запустите двигатель.

7.Обороты холостого хода: для РКПП — 575±50 rpm; для АКПП — 650±50 rpm. Если обороты не попадают в этот диапазон, то газуем еще 2-3 раза и регулировочным винтом ставим их в нужные пределы.

8.После этого двигатель глушим и ставим на место разъём датчика положения дроссельной заслонки.

9.Делаем ресет ЕСМ и ТСМ. Запускаем двигатель и снова газуем 2-3 раза. После небольшой паузы, когда двигатель выйдет на холостые обороты (ЕСМ демпфирует резкое снижение оборотов посредством КХХ): для РКПП — 625±50 rpm; для АКПП — 700±50 rpm.

Пленка для тонировки фар, купить. Узнайте больше в этой статье!

Калильное число свечи зажигания характеризует… Продолжение — здесь.

А здесь — все об адаптивной http://nissanoffroad.ru/sovety/ekspluataciya-sovety/sistema-adaptivnogo-osveshhenija.html системе освещения.

nissanoffroad.ru

Неисправности клапана холостого хода Toyota

Клапан отвечает за обороты двигателя на всех режимах (прогрев, холостой ход, нагрузка). Во время эксплуатации лепесток клапана загрязняется и происходит подклинивание штока. Обороты зависают на прогреве либо на Х.Х.(из-за клина). Тестов на изменение оборотов в сканерах при диагностике по данному мотору не предусмотрено. Оценить работоспособность клапана можно, изменив показания датчика температуры. Ввести двигатель в «холодный» режим. Или, сняв обмотку с клапана, руками покрутить за магнит клапана. Заедание и клин будут ощутимы сразу. При невозможности легко демонтировать обмотку клапана (например, на серии GE)проверить его работоспособность можно подключившись к одному из управляющих выводов и измерив скважность импульсов одновременно контролируя обороты Х.Х. и изменяя нагрузку на двигатель. На полностью прогретом двигателе скважность равна приблизительно 40%,меняя нагрузку (включая электрические потребители) можно оценить адекватное увеличение оборотов в ответ на изменение скважности. При механическом заклинивании клапана, происходит плавное увеличение скважности, не влекущее за собой изменение оборотов Х.Х. Восстановить работу можно очистив нагар и грязь очистителем карбюратора при снятой обмотке.

Дальнейшая настройка клапана заключается в установке оборотов Х.Х. На полностью прогретом двигателе , вращением обмотки на болтах крепления, добиваются табличных оборотов для данного типа автомобиля (по бирке на капоте). Предварительно установив перемычку E1-TE1 в диагностическую колодку. На более «молодых» моторах 4А,7А клапан был изменён. Вместо привычных двух обмоток в тело обмотки клапана установили микросхему. Изменили питание клапана и цвет пластика обмотки (черный). На нем уже бессмысленно измерять сопротивление обмоток на выводах. К клапану подводится питание и управляющий сигнал прямоугольной формы переменной скважности.

Для невозможности снятия обмотки установили нестандартный крепёж. Но проблема клина осталась. Теперь если чистить обычным очистителем — вымывается смазка из подшипников (дальнейший результат предсказуем, такой же клин, но уже из-за подшипника). Следует полностью демонтировать клапан с блока дроссельной заслонки и после аккуратно промывать шток с лепестком.

auto-master.su

Электромагнитный клапан холостого хода, устройство принцип работы

Все современные автомобили с двигателями внутреннего сгорания любого типа (карбюраторный, инжекторный, дизельный) имеют систему холостого хода.

Данная система обеспечивает стабильную работу двигателя на холостом ходу (ХХ), когда полностью закрыта дроссельная заслонка акселератора.

Одним из основных элементов этой системы является электромагнитный клапан холостого хода, называемый также «электропневмоклапан», «электромагнитный клапан», «регулятор холостого хода».

Назначение клапана ХХ

Клапан холостого хода обеспечивает поступление топливо-воздушной смеси во входной коллектор двигателя по отдельному дополнительному каналу ХХ в обход дроссельной заслонки, управляемой педалью акселератора.

В зависимости от типа двигателя клапан холостого хода регулирует подачу либо топлива, либо воздуха.

В карбюраторных и дизельных двигателях он управляет подачей во входной коллектор топлива, необходимого для стабильных холостых оборотов двигателя.

В бензиновых инжекторных двигателях обеспечивает подачу нужного количества воздуха.

Принцип работы клапана ХХ

По своей сути клапан холостого хода является электромеханическим исполнительным устройством, работающем под управлением электронного блока, подающего электрические сигналы на его открытие или закрытие.

При этом происходит изменение диаметра проходного сечения канала ХХ, подающего во впускной коллектор двигателя необходимое количество топлива или воздуха.

Карбюраторные двигателя.

В бензиновых карбюраторных двигателях электромагнитный клапан ХХ установлен непосредственно в корпусе карбюратора и входит в систему экономайзера принудительного холостого хода (ЭПХХ) топливной системы.

Управление работой клапана ХХ осуществляет блок управления ЭПХХ, установленный в моторном отсеке автомобиля.

При включении зажигания с блока управления подается питание на электромагнитный клапан, который открывается и обеспечивает подачу бензина по каналу ХХ во впускной коллектор двигателя.

При выключении зажигания клапан холостого хода обесточивается и перекрывает подачу топлива.

Для регулировки объема топлива, подаваемого по каналу холостого хода, в нем установлен регулировочный винт, называемый «винт холостого хода».

Инжекторные двигателя.

В бензиновых инжекторных двигателях клапан холостого хода, чаще называемый «регулятор ХХ», монтируется в корпусе дроссельной заслонки и входит в систему электронного управления двигателя (ЭСУД).

Его работой управляет электронный блок ЭБУ (контроллер), расположенный, как правило, в салоне автомобиля под передней панелью.

Блок управления фиксирует сигналы от датчиков, контролирующих отдельные параметры работы двигателя, обрабатывает полученную информацию и выдает управляющий сигнал на регулятор холостого хода.

По команде от блока ЭБУ регулятор ХХ увеличивает или уменьшает объем подаваемого через него воздуха во входной коллектор двигателя, обеспечивая заданные обороты ХХ.

Дизельные двигателя.

В дизельных двигателях клапан холостого хода устанавливается в корпусе топливного насоса высокого давления (ТНВД) и также как в инжекторе подключен к блоку управления ЭБУ двигателем, расположенном в моторном отсеке.

Но при этом он регулирует подачу в цилиндры топлива, а не воздуха, обеспечивая необходимые обороты на холостом ходу.

Основные виды и устройство клапанов ХХ

В зависимости от типа двигателя применяются три основных вида электромагнитных клапанов:

  1. Соленоидный;
  2. Роторный;
  3. Шаговый.

Соленоидный вариант представляет собой электромагнит в виде втягивающей катушки с сердечником, установленным на входе в канал холостого хода.

При подаче питания на катушку сердечник втягивается, открывая проходное отверстие канала.

При обесточивании катушки сердечник возвращается в начальное положение, запирая канал.

Роторный тип клапана работает по такому же принципу, как и соленоидный. Но вместо сердечника используется ротор, который вращается в разных направлениях, плавно изменяя сечение проходного канала холостого хода.

При этом применяется широтно-импульсная модуляция (ШИМ), предусматривающая высокую частоту подачи управляющих сигналов на открытие или закрытие клапана.

Шаговый клапан холостого хода, по сути, это электродвигатель, выполненный в виде кольцевого магнита и четырех обмоток.

Управляющие сигналы от блока ЭБУ подаются поочередно на одну из обмоток, в результате чего вращается ротор, плавно изменяющий сечение проходного канала от его полного открытия до полного закрытия.

Признаки неисправности клапана ХХ и его устранение

Неисправный клапан холостого хода может вызывать:

  • проблемы с запуском двигателя, он может заводиться и сразу глохнуть;
  • нестабильные холостые обороты двигателя;
  • выключение двигателя при постановке КПП на нейтраль;
  • снижение холостых оборотов при включении нагрузки (печка, фары и т.д.).

Работоспособность электромагнитного клапана холостого хода карбюраторных двигателей можно проверить самостоятельно по легкому щелчку электромагнита в момент включения зажигания.

Для инжекторных и дизельных двигателей, работающих под управлением блока ЭБУ, его неисправность может быть выявлена с помощью диагностического оборудования.

Вывод

Таким образом, клапан холостого хода составляет важный элемент системы питания двигателя, от которого во многом зависит стабильная работа любого современного автомобиля.

Надеемся, что полученные знания помогут Вам в дальнейшем правильно эксплуатировать свой автомобиль.
