Предохранители Тойота Приус 30 (2009-2015)

№	Имя	А	Назначение
1	ABS MAIN NO.2	7.5	Анти блокировочная тормозная система
2	ENG W/P	30	Система охлаждения
3	S-HORN	10	Сигнализация
4	—	—	—
5	ABS MAIN NO.1	20	Анти блокировочная тормозная система
6	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	TURN & HAZ	10	Указатели поворота
8	ECU-B3	10	Система кондиционирования воздуха
9	MAYDAY	10	Телематическая система
10	ECU-B2	7.5	Интеллектуальная система входа и запуска
11	AM2	7.5	Система управления питанием
12	P CON MAIN	7.5	Селектор коробки передач, блок управления коробкой передач
13	DC/DC-S	5	Преобразователь постоянного тока и преобразователь
14	IGCT	30	Предохранители: «PCU», «IGCT NO.2», «IGCT NO.3»
15	AMP	30	До Декабря 2011: Аудиосистема
	AMP NO.1	30	С Декабря 2011: Аудиосистема
16	SHORT PIN	—	Предохранители: «ECU-B», «RAD NO.1», «DOME»
17	AMP NO.2	30	Аудиосистема, навигационная система
18	DRL	7.5	Дневные ходовые огни
19	H-LP HI MAIN	20	Дальний свет фар, дневные ходовые огни
20	IGCT NO.3	10	Система охлаждения
21	EFI NO.2	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI	10	Правая фара (дальний свет)
23	H-LP LH HI	10	Левая фара (дальний свет)
24	ECU-B	7.5	Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25	DOME	10	Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26	RAD NO.1	15	Аудиосистема, навигационная система
27	MIR HTR	10	Обогрев наружных зеркал заднего вида
28	IGCT NO.2	10	Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU	10	Преобразователь постоянного тока и преобразователь
30	IG2	20	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «MET», «IGN», система питания
31	BATT FAN	10	Вентилятор охлаждения аккумулятора
32	EFI MAIN	20	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: «EFI NO.2»
33	—	—	—
34	H-LP CLN	30	Очиститель фар
35	—	—	—
36	CDS	30	Электрические вентиляторы охлаждения
37	RDI	30	Электрические вентиляторы охлаждения
38	HTR	50	Система кондиционирования воздуха
39	P-CON MTR	30	Селектор коробки передач, блок управления коробкой передач
40	EPS	60	Электрический усилитель рулевого управления
41	P/I 1	60	Предохранители: «IG2», «EFI MAIN», «BATT FAN»
42	ABS MTR 2	30	Анти блокировочная тормозная система
43	ABS MTR 2	30	Анти блокировочная тормозная система
44	P/I 2	40	Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	H-LP LH LO	15	С Декабря 2011: Левая фара (ближний свет)
46	H-LP RH LO	15	С Декабря 2011: Правая фара (ближний свет)
Реле
R1	Система охлаждения (ENG W/P)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Селектор коробки передач (P-CON MTR)
R4	Вентилятор системы охлаждения (FAN NO.1)
R5	Противоугонная система (S-HORN)
R6	Диммер / дневные ходовые огни (DIM/DRL)
R7	Блок управления питанием (IGCT)
R8	Вентилятор системы охлаждения (FAN NO.2)
R9	До Декабря 2011: — С Декабря 2011: Дневные ходовые огни (DRL)
R10	С Декабря 2011: —

www.xn--80aej2aisf0a0d.xn--p1ai

Предохранители и реле Тойота Приус (XW30), 2009

№	Назначение	А
1	Анти блокировочная тормозная система	7,5
2	Система охлаждения	30
3	Сигнализация	10
4	—	—
5	Анти блокировочная тормозная система	20
6	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива	10
7	Указатели поворота	10
8	Система кондиционирования воздуха	10
9	Телематическая система	10
10	Интеллектуальная система входа и запуска	7,5
11	Система управления питанием	7,5
12	Селектор коробки передач, блок управления коробкой передач	7,5
13	Преобразователь постоянного тока и преобразователь	5
14	Предохранители: «PCU», «IGCT NO.2», «IGCT NO.3»	30
15	До Декабря 2011: Аудиосистема	30
	С Декабря 2011: Аудиосистема	30
16	Предохранители: «ECU-B», «RAD NO.1», «DOME»	—
17	Аудиосистема, навигационная система	30
18	Дневные ходовые огни	7,5
19	Дальний свет фар, дневные ходовые огни	20
20	Система охлаждения	10
21	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива	10
22	Правая фара (дальний свет)	10
23	Левая фара (дальний свет)	10
24	Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели	7,5
25	Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления	10
26	Аудиосистема, навигационная система	15
27	Обогрев наружных зеркал заднего вида	10
28	Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива	10
29	Преобразователь постоянного тока и преобразователь	10
30	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «MET», «IGN», система питания	20
31	Вентилятор охлаждения аккумулятора	10
32	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: «EFI NO.2»	20
33	—	—
34	Очиститель фар	30
35	—	—
36	Электрические вентиляторы охлаждения	30
37	Электрические вентиляторы охлаждения	30
38	Система кондиционирования воздуха	50
39	Селектор коробки передач, блок управления коробкой передач	30
40	Электрический усилитель рулевого управления	60
41	Предохранители: «IG2», «EFI MAIN», «BATT FAN»	60
42	Анти блокировочная тормозная система	30
43	Анти блокировочная тормозная система	30
44	Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода	40
45	С 11.2011: Левая фара (ближний свет)	15
46	С 11.2011: Правая фара (ближний свет)	15
Реле
R1	Система охлаждения
R2	Вентилятор системы охлаждения
R3	Селектор коробки передач
R4	Вентилятор системы охлаждения
R5	Противоугонная система
R6	Диммер / дневные ходовые огни
R7	Блок управления питанием
R8	Вентилятор системы охлаждения
R9	до 11.2011: —
	с 11.2011: Дневные ходовые огни
R10	с 11.2011: —

carpod.ru

Схема предохранителей и реле Toyota Prius 30 (2009-2015)

№	Имя	А	Назначение
1	ABS MAIN NO.2	7.5	Анти блокировочная тормозная система
2	ENG W/P	30	Система охлаждения
3	S-HORN	10	Сигнализация
4	—	—	—
5	ABS MAIN NO.1	20	Анти блокировочная тормозная система
6	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	TURN & HAZ	10	Указатели поворота
8	ECU-B3	10	Система кондиционирования воздуха
9	MAYDAY	10	Телематическая система
10	ECU-B2	7.5	Интеллектуальная система входа и запуска
11	AM2	7.5	Система управления питанием
12	P CON MAIN	7.5	Селектор коробки передач, блок управления коробкой передач
13	DC/DC-S	5	Преобразователь постоянного тока и преобразователь
14	IGCT	30	Предохранители: «PCU», «IGCT NO.2», «IGCT NO.3»
15	AMP	30	До Декабря 2011: Аудиосистема
	AMP NO.1	30	С Декабря 2011: Аудиосистема
16	SHORT PIN	—	Предохранители: «ECU-B», «RAD NO.1», «DOME»
17	AMP NO.2	30	Аудиосистема, навигационная система
18	DRL	7.5	Дневные ходовые огни
19	H-LP HI MAIN	20	Дальний свет фар, дневные ходовые огни
20	IGCT NO.3	10	Система охлаждения
21	EFI NO.2	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI	10	Правая фара (дальний свет)
23	H-LP LH HI	10	Левая фара (дальний свет)
24	ECU-B	7.5	Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25	DOME	10	Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26	RAD NO.1	15	Аудиосистема, навигационная система
27	MIR HTR	10	Обогрев наружных зеркал заднего вида
28	IGCT NO.2	10	Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU	10	Преобразователь постоянного тока и преобразователь
30	IG2	20	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «MET», «IGN», система питания
31	BATT FAN	10	Вентилятор охлаждения аккумулятора
32	EFI MAIN	20	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: «EFI NO.2»
33	—	—	—
34	H-LP CLN	30	Очиститель фар
35	—	—	—
36	CDS	30	Электрические вентиляторы охлаждения
37	RDI	30	Электрические вентиляторы охлаждения
38	HTR	50	Система кондиционирования воздуха
39	P-CON MTR	30	Селектор коробки передач, блок управления коробкой передач
40	EPS	60	Электрический усилитель рулевого управления
41	P/I 1	60	Предохранители: «IG2», «EFI MAIN», «BATT FAN»
42	ABS MTR 2	30	Анти блокировочная тормозная система
43	ABS MTR 2	30	Анти блокировочная тормозная система
44	P/I 2	40	Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	H-LP LH LO	15	С Декабря 2011: Левая фара (ближний свет)
46	H-LP RH LO	15	С Декабря 2011: Правая фара (ближний свет)
Реле
R1	Система охлаждения (ENG W/P)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Селектор коробки передач (P-CON MTR)
R4	Вентилятор системы охлаждения (FAN NO.1)
R5	Противоугонная система (S-HORN)
R6	Диммер / дневные ходовые огни (DIM/DRL)
R7	Блок управления питанием (IGCT)
R8	Вентилятор системы охлаждения (FAN NO.2)
R9	До Декабря 2011: — С Декабря 2011: Дневные ходовые огни (DRL)
R10	С Декабря 2011: —

avto-fresh.com

Предохранители Тойота Приус 30 (2009-2015)

№	Имя	А	Назначение
1	ABS MAIN NO.2	7.5	Анти блокировочная тормозная система
2	ENG W/P	30	Система охлаждения
3	S-HORN	10	Сигнализация
4	—	—	—
5	ABS MAIN NO.1	20	Анти блокировочная тормозная система
6	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	TURN & HAZ	10	Указатели поворота
8	ECU-B3	10	Система кондиционирования воздуха
9	MAYDAY	10	Телематическая система
10	ECU-B2	7.5	Интеллектуальная система входа и запуска
11	AM2	7.5	Система управления питанием
12	P CON MAIN	7.5	Селектор коробки передач, блок управления коробкой передач
13	DC/DC-S	5	Преобразователь постоянного тока и преобразователь
14	IGCT	30	Предохранители: «PCU», «IGCT NO.2», «IGCT NO.3»
15	AMP	30	До Декабря 2011: Аудиосистема
	AMP NO.1	30	С Декабря 2011: Аудиосистема
16	SHORT PIN	—	Предохранители: «ECU-B», «RAD NO.1», «DOME»
17	AMP NO.2	30	Аудиосистема, навигационная система
18	DRL	7.5	Дневные ходовые огни
19	H-LP HI MAIN	20	Дальний свет фар, дневные ходовые огни
20	IGCT NO.3	10	Система охлаждения
21	EFI NO.2	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI	10	Правая фара (дальний свет)
23	H-LP LH HI	10	Левая фара (дальний свет)
24	ECU-B	7.5	Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25	DOME	10	Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26	RAD NO.1	15	Аудиосистема, навигационная система
27	MIR HTR	10	Обогрев наружных зеркал заднего вида
28	IGCT NO.2	10	Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU	10	Преобразователь постоянного тока и преобразователь
30	IG2	20	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «MET», «IGN», система питания
31	BATT FAN	10	Вентилятор охлаждения аккумулятора
32	EFI MAIN	20	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: «EFI NO.2»
33	—	—	—
34	H-LP CLN	30	Очиститель фар
35	—	—	—
36	CDS	30	Электрические вентиляторы охлаждения
37	RDI	30	Электрические вентиляторы охлаждения
38	HTR	50	Система кондиционирования воздуха
39	P-CON MTR	30	Селектор коробки передач, блок управления коробкой передач
40	EPS	60	Электрический усилитель рулевого управления
41	P/I 1	60	Предохранители: «IG2», «EFI MAIN», «BATT FAN»
42	ABS MTR 2	30	Анти блокировочная тормозная система
43	ABS MTR 2	30	Анти блокировочная тормозная система
44	P/I 2	40	Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	H-LP LH LO	15	С Декабря 2011: Левая фара (ближний свет)
46	H-LP RH LO	15	С Декабря 2011: Правая фара (ближний свет)
Реле
R1	Система охлаждения (ENG W/P)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Селектор коробки передач (P-CON MTR)
R4	Вентилятор системы охлаждения (FAN NO.1)
R5	Противоугонная система (S-HORN)
R6	Диммер / дневные ходовые огни (DIM/DRL)
R7	Блок управления питанием (IGCT)
R8	Вентилятор системы охлаждения (FAN NO.2)
R9	До Декабря 2011: — С Декабря 2011: Дневные ходовые огни (DRL)
R10	С Декабря 2011: —

knigaproavto.ru

Base-ex. Предохранитель прикуривателя приус 30

Предохранитель		Номинал	Электрическая цепь
1	HTR	50 A	Система кондиционирования воздуха
2	RDI	30 A	Электрические вентиляторы охлаждения
3	CDS	30 A	Электрические вентиляторы охлаждения
4	S-HORN	10 A	Сигнализация
5	ENG W/P	30 A	Система охлаждения
6	ABS MAIN N0.2	7,5 A	Антиблокировочная тормозная система
7	H-LPCLN	30 A	Очиститель фар
8	AMP	30 A	Аудиосистема
9	IGCT	30 A	Процессор, управл. зажиг. № 2, управл. зажиг. № 3
10	DC/DC-S	5 A	Преобразователь постоянного тока
11	P CON MAIN	7,5 A	Система управления парковой, трансмиссия
12	АМ2	7,5 A	Система управления питанием
13	ECU-B2	7,5 A	Интеллектуальная система входа и запуска
14	MAYDAY	10 A	Нет цепи
15	ECU-B3	10 A	Система кондиционирования воздуха
16	TURN & HAZ	10 A	Указатели поворота
17	ETCS	10 A	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
18	ABS MAIN No.1	20 A	Антиблокировочная тормозная система
19	P/I 2	40 A	Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
20	ABS MTR 1	30 A	Антиблокировочная тормозная система
21	ABS MTR 2	30 A	Антиблокировочная тормозная система
22	H-LP HI MAIN	20 A	Дальний свет правой фары, дальний свет левой фары, переключатель фар
23	P/I 1	60 A	IG2, EFI MAIN, ВАТТ FAN
24	EPS	60 A	Электрический усилитель рулевого управления
25	PCU	10 A	Преобразователь постоянного тока
26	IGCT No.2	10 A	Гибридная система, система управления парковкой, электрические стеклоподъемники, преобразователь постоянного тока и преобразователь
27	MIR HTR	10 A	Обогрев наружных зеркал заднего вида
28	RAD No.1	15 A	Аудиосистема, навигационная система
29	DOME	10 A	Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
30	ECU-B	7,5 A	Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
31	H-LP LH HI	10 A	Левая фара (дальний свет)
32	H-LP RH HI	10 A	Правая фара (дальний свет)
33	EFI No.2	10 A	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
34	IGCTNo.3	10 A	Система охлаждения
35	SPARE	30 A	Запасные предохранители
36	SPARE	10 A	Запасные предохранители
37	SPARE	7,5 A	Запасные предохранители
38	EFI MAIN	20A	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI No.2
39	ВАТТ FAN	10 A	Вентилятор охлаждения аккумулятора
40	IG2	20 A	Система многоточечного впрыска топлива/система последо

motorsmarine.ru

Проверка и замена плавких предохранителей Toyota Prius | Тойота Приус

6. Проверка и замена плавких предохранителей

Проверка плавких предохранителей

Если какой-либо электрический компонент не работает, возможно, сгорел предохранитель.
В таком случае проверьте и при необходимости замените предохранители.
1. Переведите переключатель «POWER» в положение отключения (OFF).
2. Автомобили с системой вентиляции с питанием от солнечных батарей: отключите систему вентиляции с питанием от солнечных батарей и ни в коем случае не используйте систему дистанционного управления кондиционированием воздуха.
3. Плавкие предохранители расположены в следующих местах. Для проверки плавких предохранителей следуйте приведенным ниже инструкциям:
— Моторный отсек: нажмите язычки и снимите крышку вверх. — Под панелью приборов: снимите крышку. 4. Извлеките плавкий предохранитель, используя прилагаемый съемник. 5. Проверьте, не перегорел ли предохранитель. Замените его предохранителем соответствующего номинала.
Примечание
Номинал предохранителя указан на крышке блока плавких предохранителей. Примечание
Для замены предохранителя типа С обратитесь к дилеру Toyota.

Расположение плавких предохранителей и их номиналы

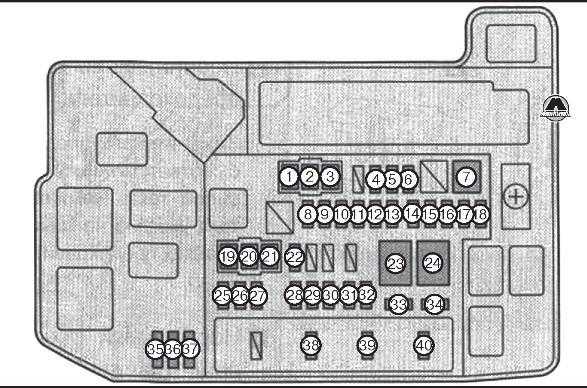

Моторный отсек

Предохранитель		Номинал	Электрическая цепь
1	HTR	50 A	Система кондиционирования воздуха
2	RDI	30 A	Электрические вентиляторы охлаждения
3	CDS	30 A	Электрические вентиляторы охлаждения
4	S-HORN	10 A	Сигнализация
5	ENG W/P	30 A	Система охлаждения
6	ABS MAIN N0.2	7,5 A	Антиблокировочная тормозная система
7	H-LPCLN	30 A	Очиститель фар
8	AMP	30 A	Аудиосистема
9	IGCT	30 A	Процессор, управл. зажиг. № 2, управл. зажиг. № 3
10	DC/DC-S	5 A	Преобразователь постоянного тока
11	P CON MAIN	7,5 A	Система управления парковой, трансмиссия
12	АМ2	7,5 A	Система управления питанием
13	ECU-B2	7,5 A	Интеллектуальная система входа и запуска
14	MAYDAY	10 A	Нет цепи
15	ECU-B3	10 A	Система кондиционирования воздуха
16	TURN & HAZ	10 A	Указатели поворота
17	ETCS	10 A	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
18	ABS MAIN No.1	20 A	Антиблокировочная тормозная система
19	P/I 2	40 A	Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
20	ABS MTR 1	30 A	Антиблокировочная тормозная система
21	ABS MTR 2	30 A	Антиблокировочная тормозная система
22	H-LP HI MAIN	20 A	Дальний свет правой фары, дальний свет левой фары, переключатель фар
23	P/I 1	60 A	IG2, EFI MAIN, ВАТТ FAN
24	EPS	60 A	Электрический усилитель рулевого управления
25	PCU	10 A	Преобразователь постоянного тока
26	IGCT No.2	10 A	Гибридная система, система управления парковкой, электрические стеклоподъемники, преобразователь постоянного тока и преобразователь
27	MIR HTR	10 A	Обогрев наружных зеркал заднего вида
28	RAD No.1	15 A	Аудиосистема, навигационная система
29	DOME	10 A	Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
30	ECU-B	7,5 A	Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
31	H-LP LH HI	10 A	Левая фара (дальний свет)
32	H-LP RH HI	10 A	Правая фара (дальний свет)
33	EFI No.2	10 A	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
34	IGCTNo.3	10 A	Система охлаждения
35	SPARE	30 A	Запасные предохранители
36	SPARE	10 A	Запасные предохранители
37	SPARE	7,5 A	Запасные предохранители
38	EFI MAIN	20A	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI No.2
39	ВАТТ FAN	10 A	Вентилятор охлаждения аккумулятора
40	IG2	20 A	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, MET-IGN, IGN, электрические стеклоподъемники

Приборная панель

Предохранитель		Номинал	Электрическая цепь
1	CIG	15 A	Электрические розетки
2	ECU-ACC	10 A	Мультиплексная система передачи данных, наружные зеркала заднего вида, система поддержки водителя, аудиосистема, навигационная система
3	PWR OUTLET	15 A	Электрические розетки
4	SEAT HTR FR	10 A	Обогреватель переднего правого сиденья
5	SEAT HTR FL	10 A	Обогреватель переднего левого сиденья
6	DOOR No.1	25 A	Система блокировки замков дверей
7	PSB	30 A	Система PCS
8	PWR SEAT FR	30 A	Электропривод поясничной поддержки переднего правого сиденья
9	DBL LOCK	25 A	Регулировка наклона и вылета рулевого колеса
10	FRFOG	15 A	Противотуманные фары
11	PWR SEAT FL	30 A	Электропривод поясничной поддержки переднего левого сиденья
12	OBD	7,5 A	Система бортовой диагностики
13	RRFOG	7,5 A	Задний противотуманный фонарь
14	STOP	10 A	Стоп-сигналы, верхний стоп-сигнал, тормозная система, электрические стеклоподъемники, система поддержки водителя, сигнал аварийной остановки
15	Р FRDOOR	25 A	Электрические стеклоподъемники двери пассажира
16	D FR DOOR	25 A	Электрические стеклоподъемники двери водителя
17	DOOR RR	25 A	Электрические стеклоподъемники задней правой двери
18	DOOR RL	25 A	Электрические стеклоподъемники задней левой двери
19	S/ROOF	30 A	Электропривод люка в крыше
20	ECU-IG No.1	10 A	Электрические вентиляторы охлаждения, мультиплексная система передачи данных
21	ECU-IG No.2	10 A	Система поддержки водителя, PCS, внутреннее зеркало заднего вида, датчик скорости рысканья и перегрузки, тормозная система, электрический усилитель рулевого управления, навигационная система, электропривод люка в крыше, преднатяжители ремней безопасности, аудиосистема, аварийная сигнализация, указатели поворота, очистители ветрового стекла, очиститель фар
22	GAUGE	10 A	Система регулировки высоты света фар, индикатор напоминания о ремне безопасности переднего пассажира, приборы и указатели
23	A/C	10 A	Система кондиционирования воздуха, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением
24	WASHER	15 A	Омыватель ветрового стекла
25	RR WIP	20 A	Стеклоочиститель и омыватель заднего стекла
26	WIP	30 A	Очистители ветрового стекла
27	MET	7.5 A	Приборы и указатели
28	IGN	10 A	Тормозная система, система поддержки водителя, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчик присутствия пассажира, электрические стеклоподъемники, интеллектуальная система входа и запуска
29	PANEL	10 A	Система кондиционирования воздуха, аварийная сигнализация, подогрев сидений, трансмиссия, переключатель положения «Р», навигационная система, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением, интеллектуальная система помощи при парковке, очиститель фар, индикатор напоминания о ремне безопасности переднего пассажира, система регулировки высоты света фар, освещение перчаточного ящика, часы, аудиосистема
30	TAIL	10 A	Система регулировки высоты света фар, габаритные огни, задние фонари, освещение номерного знака, задний противотуманный фонарь, противотуманные фары

После замены плавкого предохранителя

Если фонари не включаются даже после замены плавкого предохранителя, может потребоваться замена лампы.
Если предохранитель, установленный в качестве замены, снова перегорает, произведите проверку автомобиля у авторизованного дилера, в ремонтной мастерской Toyota либо у специалиста надлежащей квалификации, имеющего соответствующее оборудование.
При наличии перегрузки в электрической цепи плавкие предохранители перегорают при превышении величины допустимого тока, защищая жгут проводов от повреждения.
ВНИМАНИЕ
Для предотвращения выхода системы из строя и возникновения в автомобиле пожара соблюдайте следующие меры предосторожности (несоблюдение может привести к повреждению автомобиля и, возможно, к пожару или травмам).
— Никогда не используйте вместо перегоревшего предохранителя предохранитель с более высоким значением номинальной нагрузки по току, чем указано, или другие предметы.
— Всегда используйте подлинный плавкий предохранитель Toyota или эквивалент. Никогда не заменяйте предохранитель куском проволоки (даже на короткое время).
— Не вносите изменения в конструкцию плавких предохранителей или блока плавких предохранителей.
— Перед заменой плавких предохранителей как можно скорее произведите диагностику и устраните причину перегрузки в электрической цепи у авторизованного дилера, в ремонтной мастерской Toyota либо в другой организации, работники которой имеют соответствующую квалификацию и оборудование.

monolith.in.ua

Схема предохранителей и реле Toyota Prius (2003-2009)

№	Имя	А	Назначение
1	SPARE	30	Запасной предохранитель
2	SPARE	15	Запасной предохранитель
3	DRL	7.5	Дневные ходовые огни
4	H−LP LO RH	10	Галогеновые лампы: Ближний правый свет
		15	Газоразрядные лампы: Ближний правый свет
5	H-LP LO LH	10	Галогеновые лампы: Ближний левый свет
		15	Газоразрядные лампы: Ближний левый свет
6	H−LP HI RH	10	Дальний правый свет
7	H−LP HI LH	10	Дальний левый свет
8	EFI	15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9	AM2	15	Зажигание, предохранитель: «IGN”
10	HORN	10	Звуковой сигнал
11	HEV	20	Гибридная система
12	P CON MAIN	7.5	Иммобилайзер, система управления стояночным тормозом
13	P CON MTR	30	2003-2004: Система управления стояночным тормозом
	ABS−1	25	2003-2009: ABS
14	ETCS	10	Система управления дроссельной заслонкой
15	BATT FAN	10	Вентилятор высоковольтной батареи
16	HAZ	10	Указатели поворота, аварийная сигнализация
17	DOME	15	Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска
18	ABS MAIN3	15	ABS
19	ABS MAIN2	10	ABS
20	ABS MAIN1	10	ABS
21	FR FOG	15	Противотуманный свет
22	CHS W/P	10	CHS W/P
23	AMP	30	Аудио система
24	PTC HTR2	30	Вспомогательный отопитель (PTC)
25	PTC HTR1	30	Вспомогательный отопитель (PTC)
26	CDS FAN	30	Вентилятор системы охлаждения
27	—	—	—
28	—	—	—
29	P/I	60	Предохранители: «AM2», «HEV», «EFI», «HORN»
30	HEAD MAIN	40	Реле фар
31	—	—	—
32	ABS-1	30	Реле ABS MTR
33	ABS-2	30	ABS
34	—	—	—
35	DC/DC	100	Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1»
36	—	—	—
37	—	—	—
38	PS HTR	50	Кондиционер
39	RDI	30	Блок управления двигателем, вентилятор системы охлаждения, гибридная система
40	HTR	40	Кондиционер (отопитель), гибридная система
41	ESP	50	ESP
42	—	—	—
Реле
R1	ABS (ABS No.2)
R2	ABS (ABS MTR 2)
R3	Фары (H-LP)
R4	Диммер
R5	Система управления стояночным тормозом (P CON MTR)
R6	Вентилятор системы охлаждения (FAN No.3)
R7	Вентилятор системы охлаждения (FAN No.2)
R8	ABS (ABS MTR)
R9	ABS (ABS No.1)
