Где находится предохранитель кондиционера и почему он перегорает
Содержание статьи:
Плавкий предохранитель кондиционера – это расходный элемент, который легко заменить на новый. Однако перед установкой исправной детали следует выяснить причину критического повышения тока в цепи. В противном случае новый предохранитель кондиционера перегорает сразу же после включения прибора. Стоит разобраться, где находится защитная деталь и как ее заменить в домашних условиях.
Назначение предохранителя
Принцип работы плавкого предохранителя
Отличительная особенность плавких предохранителей – они не могут гарантировать полноценную защиту радиодеталей сплит-системы от повреждения. Это обусловлено тем, что они являются инерционными элементами. Такие детали призваны предотвращать пожар и более серьезные аварии, вызванные чрезмерно высоким током.
Внутренние элементы помещены в капсулу из керамики или стекла. В ней находится металлическая проволока, по которой может протекать только ток определенной величины. Если ток превышает допустимую величину, проволока плавится, а электрическая цепь размыкается. Благодаря э
тому защищаются провода и плата кондиционера.
Резкое повышение силы тока может быть вызвано коротким замыканием или другими причинами.
Причины перегорания
Часто элемент выходит из строя после замены хладагента в сплит-системе. Один из симптомов – сплит-система не реагирует на пульт управления. Во время включения кондиционера он издает характерный звуковой сигнал – щелчок. Если его нет, значит следует проверить исправность вилки и целостность предохранителя.

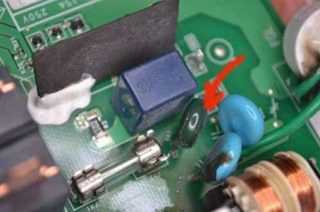

Варистор на электронной плате кондитционера
Существует несколько причин, по которым сгорает предохранитель при включении кондиционера:
- Сгоревший варистор. Представляет собой защитный элемент цепи, меняющий сопротивление при смене напряжения. Варистор горит при скачках напряжения, ударах молний, завышении напряжения 380 В вместо 220 В. Увеличенное напряжение может поступать при отгорании нейтрали или ее отсоединении. Для замены варистора понадобится паяльник и навыки паяльных работ.
- Короткое замыкание. Может произойти в обмотках компрессора, встроенной дренажной помпе или в двигателе вентилятора.
- Пробой элементов импульсного источника питания: диодов и диодных мостов, силового ключа, микросхем.
- Неправильное соединение проводов. При верном положении проводки следует замерять ток компрессора.
Перечисленные причины сгорания защитного элемента при диагностике цепи важно учитывать в первую очередь.
Место расположения
Предохранитель кондиционера находится на плате блока питания. Лучше всего ориентироваться по месту заведения провода главного питания. Перед этим нужно снять корпус и найти плату управления. Возле нее находится трансформатор. Здесь и нужно искать деталь. Защитный элемент может находится во внутреннем и наружном блоках.
Найти предохранитель можно по схеме, находящейся в каждом блоке. Деталь отмечается двумя пустыми кружками, между которыми нарисована волнистая линия.
Где купить защитный элемент
Предохранитель с выводом под пайку
Приобрети защитный элемент можно на радиорынке, в пункте продажи электротоваров или в хозяйственном магазине. Существует несколько разновидностей защитных элементов:
- Помещенные в зажимные колодки и защищенные сверху пластиковым чехлом, который предотвращает разбрасывание осколков во время срабатывания.
- Иногда используются детали, имеющие выводы под пайку – они более дефицитные, однако легче заменяются обычными – путем напайки.
При покупке предохранителя учитывать номинал детали. Показатель допустимого напряжения должен быть таким же, как у старой детали.

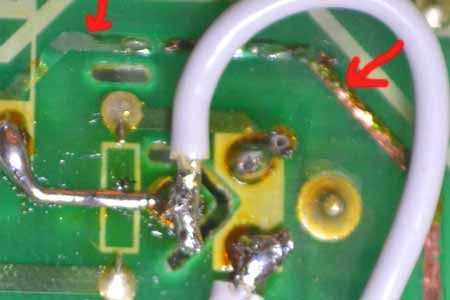

Жучок вместо предохранителя
Найти номинал защитного элемента можно на его цоколе или на плате – в месте монтажа. Нередко ремонтники после второго сгорания предохранителя устанавливают «жучок» – перемычку из провода, заменяющую предохранительный элемент.
Жучок можно изготовить из одной медной жилы. Даже тонкие варианты имеют ток срабатывания в несколько десятков ампер. При этом стандартный предохранитель в кондиционере рассчитан на 3-6 А. По этой причине платы сплит-систем часто сгорают после установки жучка. Для таких ситуаций характерны следующие неисправности:
- сгорание дорожек платы;
- обрыв трансформаторных обмоток;
- выход из строя остальных намоточных элементов;
- залипание релейных контактов;
- выгорание диодных мостов;
- сгорание реле.
Эти неисправности оказываются довольно затратными. Необходимо перематывать трансформатор, менять реле, покупать новые радиодетали и т. д. По этой причине при замене предохранителя необходимо выбирать деталь с током, указанным на старом элементе или на самой плате.
Как заменить предохранитель
Внутри перегоревшего элемента можно заметить разомкнутую перемычку в держателе. Заменить вышедший из строя предохранитель довольно просто, зная, где находится деталь.
Расположение предохранителя на плате
Процедура замены сгоревшего предохранителя сплит-системы осуществляется в несколько этапов. Сначала из установки извлекаются старые защитные элементы. Их проверяют на исправность. Определив неисправный предохранитель, его меняют на новый.
Последовательность действий:
- Перед заменой защитного элемента неисправный прибор обесточивают. Для этого отключаются автомат в распределительном щитке, который пропускает электричество к сплит-системе.
- Аккуратно снимают дверцу на блоке питания, чтобы найти место расположения предохранительных элементов.
- После извлечения предохранителя его осматривают. Важно определить, есть ли на нем повреждения. Если внешне их незаметно, деталь проверяют мультиметром или вольтметром.
- Если все данные указывают, что сплит-система не работает из-за неисправности предохранителей, рекомендуется снять неисправные элементы и определить их характеристику. Заменять детали нужно только на компоненты с такими же техническими характеристиками. В зависимости от модели кондиционера, могут устанавливаться предохранители, рассчитанные на силу тока 3,15-45 А.
- Монтаж новых предохранителей выполняется пинцетом. После установки все компоненты сплит-системы собираются.
Установив новый предохранитель, кондиционер подключают к электросети для тестовой прогонки. Если сплит-система работает в регламентном режиме, значит замена детали осуществлена правильно.
Старый элемент можно заменять только на деталь с такими же характеристиками. Это важно, поскольку в приборах разных моделей могут быть установлены защитные компоненты, рассчитанные на разную силу тока. При установке нового защитного элемента недопустимо выбирать его номинал «наугад», по приблизительным характеристикам.
Плавкий предохранитель прежде всего предназначен для защиты элементов устройства от возгорания. Он может не предотвратить повреждение элементов платы. Если после установки нового защитного элемента сплит-система начинает работать с определенными нареканиями, возможны пробои некоторых узлов или приваривание клемм. В этом случае лучше обратиться в сервисный центр.
strojdvor.ru
Как заменить сгоревший предохранитель на плате
Предохранитель — защитный элемент, который предохраняет электронную плату от возгорания и разрушения.
При этом он не может защитить радиодетали от выхода из строя.
Предохранители рассчитаны на определенный ток срабатывания, при превышении которого, предохранитель размыкает цепь, путем сгорания.
Если установить предохранитель не устранив причину его срабатывания, он сгорит вновь.
Причины сгорания предохранителя:
Где купить предохранитель
Предохранители продаются на радио рынках, хозяйственных магазинах и магазинах электро товаров.
Обычно предохранители устанавливаются в зажимные колодки и сверху защищаются пластиковым чехлом, для предотвращения разлетания осколков при срабатывании.
Но иногда применяются предохранители с выводами под пайку, такие предохранители более дефицитные, но легко заменяются обычными, путем все той же напайки.
«Жучок» вместо предохранителя
Номинал предохранителя написан на его цоколе и на плате в месте установки.
Часто ремонтники после повторного сгорания предохранителя, желая уничтожить плату полностью, ставят жучок.
Жучок — так называют перемычку из провода, которую устанавливают вместо предохранителей.
Жучок, изготовленный даже из одной медной тонкой жилы имеет ток срабатывания несколько десятков ампер, в кондиционерах же обычно стоят предохранители на ток 3-6 А.
Очень часто в ремонт нашего сервисного центра попадают платы управления после установки «жучков».
Их характерные поломки:
- сгоревшие дорожки на плате
- обрыв обмоток трансформатора
- выход из строя других намоточных деталей
- выгорание диодных мостов и силовых микросхем
- залипание контактов реле
- полное сгорание реле
Это довольно затратные поломки, их ремонт потребует покупки радиодеталей, перемотки обмоток трансформаторов, замены реле, поэтому заменять предохранитель нужно только на ток, указанный на плате или старом предохранителе.
Как заменить предохранитель на кондиционере
- Главная
- Советы
- Видео
- ТехМаркет
- Группы
- Купоны
- Мой ремонт
- Моя страница
- Вы здесь:
- Главная
- Советы
- Ремонт бытовой техники
- Кондиционеры и Вентиляция — советы
- Как заменить предохранитель на кондиционере
masteriya.com
Предохранитель кондиционера (сплит-системы) маленькая деталь которая выведет прибор из строя. Техническое обслуживание сплит-систем, чистка кондиционеров. Гарантия и скидки на работы!
Предохранитель кондиционера — маленькая, но очень важная деталь. Если это устройство перегорит, то кондиционер не включится и не будет слушаться пульта дистанционного управления.
Назначение предохранителя в кондиционере
Предохранитель в кондиционере служит для защиты электронных компонентов от опасных скачков напряжения. Без этого приспособления при колебаниях напряжения вся электроника климатического оборудования может просто сгореть или даже расплавиться.
Вышедший из строя предохранитель не подлежит ремонту, его просто заменяют.
К счастью, эти компоненты недороги. Поскольку в большинстве моделей кондиционеров не один, а два предохранителя, необходимо определить, какой из них перегорел, но специалисты рекомендуют заменять сразу оба.
Операция по замене перегоревшего предохранителя осуществляется в три этапа:
- из установки изымаются старые предохранители;
- извлеченные детали проверяются на исправность;
- неисправные компоненты заменяются новыми.
Начало работ по замене предохранителя
Перед тем как приступить к замене предохранителя, необходимо обесточить кондиционер. Для этого нужно выключить автомат в распределительном щитке, через который подается электричество к климатической установке или выдернуть шнур питания из розетки.
После этого необходимо снять дверцы на блоке питания и найти установленные там предохранители.
Замена предохранителя
После извлечения необходимо визуально определить наличие повреждений у предохранителей.
Если внешне ничего не говорит о выходе компонентов из строя, то для точного анализа их состояния прибегают к помощи вольтметра.
Неисправный предохранитель необходимо извлечь и определить его характеристики. Они указываются на корпусе детали.
Заменять испорченный предохранитель следует на компонент с точно такими же характеристиками. Это важно, поскольку в зависимости от модели кондиционера могут использоваться предохранители, рассчитанные на разую силу тока – от 15 А до 45 А.
В сплит-систему предохранитель необходимо вставить с помощью пинцета или других специальных инструментов и закрыть крышку.
После этого на сплит-систему подается питание, и кондиционер включается для тестовой прогонки. Если модель работает в регламентном режиме, замена перегоревшего предохранителя была произведена правильно.
При появлении неисправностей климатического оборудования обращайтесь к нашим специалистам по тел: 8 (9897) 666 999
КЛИМАТМАРКЕТ — продажа и установка под ключ
Мы сотрудничаем с такими производителями как: TOSHIBA, LEBERG, GREE, BALLU, LG, HITACHI, RODA, CARRIER, PANASONIC, ELECTROLUX, MITSUBISHI ELECTRIC, MITSUBISHI HEAVY и многими другими.
splitsistem.ru
Как заменить |поменять предохранитель в кондиционере
Автор: Алексей Капшук
Предохранитель — маленькая, но очень важная деталь системы кондиционирования воздуха. Если это устройство перегорит, то кондиционер не включится и не будет слушаться пульта дистанционного управления.
В климатическом оборудовании предохранители служат для защиты электронных компонентов от опасных скачков напряжения. Без этих приспособлений при колебаниях напряжения вся электроника климатического оборудования может просто сгореть или даже расплавиться.
Вышедший из строя предохранитель не подлежит ремонту, его просто заменяют.
К счастью, эти компоненты недороги. Поскольку в большинстве моделей кондиционеров не один, а два предохранителя, необходимо определить, какой из них перегорел. (Хотя специалисты рекомендуют заменять сразу оба).
Операция по замене перегоревшего предохранителя осуществляется в три этапа:
- из установки изымаются старые предохранители;
- извлеченные детали проверяются на исправность;
- неисправные компоненты заменяются новыми.
Перед началом работ
Перед тем как приступить к замене предохранителя, необходимо обесточить кондиционер.
Для этого нужно выключить автомат в распределительном щитке, через который подается электричество к климатической установке.
После этого необходимо снять дверцы на блоке питания и найти установленные там предохранители.
Замена предохранителей
После извлечения необходимо визуально определить наличие повреждений у предохранителей.
Если внешне ничего не говорит о выходе компонентов из строя, то для точного анализа их состояния прибегают к помощи вольтметра или мультиметра.
Неисправный предохранитель необходимо извлечь и определить его характеристики. Они указываются на корпусе детали.
Заменять испорченный предохранитель следует на компонент с точно такими же характеристиками. Это важно, поскольку в зависимости от модели кондиционера могут использоваться предохранители, рассчитанные на разую силу тока – от 15 А до 45 А.
Новый предохранитель необходимо вставить с помощью пинцета или других специальных инструментов в освободившееся место и закрыть крышку.
После этого на установку подается питание, и кондиционер включается для тестовой прогонки. Если модель работает в регламентном режиме, замена перегоревшего предохранителя была произведена правильно.
Компания Сплит-С проводит ремонт кондиционеров различных торговых марок. При появлении неисправностей климатического оборудования обращайтесь к нашим специалистам.
www.split-s.ru

| № | А | Назначение |
| 1 | 20 | Подогрев передних сидений |
| 10 |
Зажигание, система управления двигателем (двигатели CD-V6 24V 2.8 л), щиток приборов |
|
| 2 | 10 | ESP, система охлаждения двигателя (двигатели CD-V6
24V 2.8 л и TDI 1.9 л), автоматическое управление скоростью, воздушное
кондиционирование, аудиосистема, наружные зеркала заднего вида,
стоп-сигналы, электропривод стеклоподъемников окон, электропривод люка
крыши, задние окна-форточки, датчик дистанции парковки |
| 3 | 5 | АБС, ASR, ESP, автоматическое управление скоростью,
дополнительный отопитель, воздушное кондиционирование, система
противоугонной сигнализации (режим активизации), навигационная система,
многофункциональные модули, наружные зеркала заднего вида, обогрев
сидений, электропривод люка крыши, звуковой сигнал, внутреннее зеркало
заднего вида с автоматической регулировкой затемнения, освещение перчаточного ящика, люк, парктроник |
| 4 | 10 | Лампы заднего хода, блок управления двигателем, иммобилайзер |
| 5 | 15 | Лампы заднего хода, блок управления автоматической коробкой передач, система полного привода, механическая коробка
передач, парктроник, наружные зеркала заднего вида,
навигационная система |
| 6 | 10 25 |
Звуковой сигнал |
| 7 | 25 20 |
Прикуриватель, генератор и контроллер |
| 8 | 30 | Дополнительный обогреватель, дополнительная аккумуляторная батарея, разъем прицепа |
| 15 |
Гнездо питания, расположенное в багажном отделении, прицеп |
|
| 9 | 30 | ABS |
| 5 |
Дополнительный отопитель |
|
| 15 |
Обогрев сидений |
|
| 10 | 30 | ABS |
| 10 |
Мультимедийная система |
|
| 11 | 20 | Омыватель фар |
| 20 |
Очистка/омывание стекал (без прицепа) или |
|
| 25 |
Очистка/омывание стекол (с прицепом) |
|
| 12 | 15 | Часы, центральный замок, задний стеклоочиститель, люк |
| 25 |
Дополнительный отопитель |
|
| 13 | 3 | Блок управления двигателем, реле инерционного выключателя отсечки подачи топлива |
| 10 |
Выключатель системы впрыскивания топлива (двигатель TDI 1.9 л) |
|
| 14 | 10 | Подача топлива и блок управления двигателем (дизельные двигатели) |
| 20 | Топливный насос, реле зажигания | |
| 20 |
Охлаждение двигателя и подача топлива (двигатели DOHC), воздушное кондиционирование |
|
| 25 |
Подача топлива и система управления двигателем (двигатели TDI 1.9 л), воздушное кондиционирование |
|
| 30 |
Подача топлива и система управления двигателем (двигатели CD-V6 24V 2.8 л), воздушное кондиционирование |
|
| 15 | 30 | Вентилятор системы олаждения (2.8 и дизельные двигатели) |
| 10 |
АБС, ASR, ESP, система управления двигателем
(двигатели TDI 1.9 л), автоматическая коробка передач, механическая
коробка передач, автоматическое управление скоростью, стоп-сигналы |
|
| 16 | 30 | Вентилятор системы охлаждения (1-я скорость) |
| 15 |
Охлаждение двигателя (двигатели CD-V6 24V 2.8 л и TDI 1.9 л), воздушное кондиционирование |
|
| 17 | 10 | Блок управления автоматической коробкой передач |
| 30 | Свечи накаливания (дизельные двигатели 66 кВт) | |
| 18 | 5 | Вентилятор системы охлаждения (2-я скорость), кондиционер, комбинация приборов |
| 19 | 5 | Центральный замок, телефон, комбинация приборов, диагностический разъем, парктроник, система управления двигателем (двигатели TDI 1.9 л),
дополнительный отопитель, воздушное кондиционирование, обогрев заднего
стекла, обогрев лобового стекла, обогрев форсунок стеклоомывателя, лампы
наружного освещения |
| 20 | 10 | Лампы стоп-сигнала |
| 15 |
Охлаждение двигателя (двигатели CD-V6 24V 2.8 л и TDI 1.9 л), воздушное кондиционирование, очистка/омывание стекол |
|
| 21 | 25 30 |
Кондиционер |
| 22 | 30 25 |
Кондиционер |
| 23 | 10 | Радио, CD-чейнджер |
| 10 |
Обогрев наружных зеркал заднего вида |
|
| 24 | 25 | Вспомогательный нагреватель (дизельные двигатели) |
| 30 |
Очистка/омывание стекол |
|
| 25 | 3 | Радио, телефон, зуммер непристегнутого ремня, блок предохранителей |
| 30 |
Подача топлива, система стартера и система
управления двигателем (двигатели CD-V6 24V 2.8 л), автоматическая
коробка передач, система иммобилизации двигателя |
|
| 26 | 30 | Стартер, зажигание, блок управления автоматической коробкой передач |
| 15 |
Передние противотуманные фары, задние противотуманные фонари |
|
| 27 | 25 | Вентилятор системы охлаждения, кондиционер, передний и задний отопитель, обогрев лобового стекла, дополнительный обогреватель, электропривод люка крыши |
| 28 | 10 | Насос охлаждающей жидкости (V6), ABS, вентилятор системы охлаждения, кондиционер, переключатель стеклоочистителя |
| 3 |
Подсветка приборов |
|
| 29 | 5 | Передний стеклоочиститель, подогрев сопел омывателя, реле отопителя, кондиционер, блок предохранителей, дополнительный отопитель, обогрев переднего стекла, обогрев заднего стекла |
| 20 |
Зажигание |
|
| 30 | 3 | Освещение номерного знака |
| 20 |
Аудиосистема, видеосистема, навигационная система |
|
| 31 | 15 | Передние противотуманные фары |
| 3 |
Щиток приборов, аудиосистема, видеосистема, система
противоугонной сигнализации (режим активизации), мобильный телефон,
многофункциональные модули |
|
| 32 | 3 | Реле зажигания, топливный насос, блок управления двигателем, свечи накаливания (дизельные двигатели), реле инерционного выключателя отсечки подачи топлива |
| 5 |
ESP, автоматическое управление скоростью,
дополнительный отопитель, воздушное кондиционирование, щиток приборов,
часы, аудиосистема, видеосистема, сеть модулей, разъем канала передачи
данных, система противоугонной сигнализации (режим активизации), система
иммобилизации двигателя, навигационная система, мобильный телефон,
омыватель фар, электропривод стеклоподъемников окон, централизованное
закрывание замков дверей, обогрев лобового стекла |
|
| 33 | 25 | Обогрев лобового стекла Дополнительный обогреватель, дополнительная аккумуляторная батарея, освещение багажного отделения, разъем прицепа |
| 10 |
Дополнительный отопитель, воздушное кондиционирование |
|
| 34 | 25 | Мотор отопителя |
| 5 |
Охлаждение двигателя (двигатели DOHC), подача
топлива и система управления двигателем (двигатели CD-V6 24V 2.8 л и
DOHC), автоматическое управление скоростью, воздушное кондиционирование
(двигатели DOHC), щиток приборов |
|
| 10 |
Подача топлива, система свечей подогрева, система
управления двигателем (двигатели TDI 1.9 л), автоматическое управление
скоростью, щиток приборов |
|
| 51 | 20 | Обогрев заднего стекла, обогрев зеркал |
| 52 | 20 | Указатели поворота |
| 53 | 10 | Реле задержки (освещение салона) |
| 54 | 10 | Звуковой сигнал противоугонной системы |
| 55 | 5 | Питание бортовой электроники |
| 56 | 5 | Габаритный свет с правой стороны |
| 57 | 5 | Габаритный свет с левой стороны |
| 58 | 10 | Корректор фар, дневные ходовые огни |
| 59 | 10 | Левый ближний свет |
| 60 | 10 | Правый ближний свет |
| 61 | 10 | Левый дальний свет, индикатор дальнего света, дневные ходовые огни |
| 62 | 10 | Правый дальний свет, дневные ходовые огни |
www.xn--80aej2aisf0a0d.xn--p1ai
Перевод таблиц предохранителей и реле подкапотного блока и двух салонных блоков.
Предохранители. Блок под капотом.
1- 1-ое реле освещения салона
2- 2-ое реле освещения салона
3- реле звукового сигнала
4- электро-стеклоподъемники
5- обогрев заднего стекла
6- резервное питание ACC
7-противотуманки
8- мотор нагревателя
9 — реле мотора нагревателя
10- выдергиватель предохранителей
11- реле вентилятора для конденсатора
12 — реле вентилятора охлаждения
13- реле муфты магнето
14- вентилятор конденсатора
15- правая фара
16- аварийная сигнализация
17- стоп-сигнал
18- левая фара
19- мотор ABS
20- аккумулятор
21 — вентилятор охлаждения
22 — запасной предохранитель
Во избежание пожара не используйте нештатные предохранители или металлические проволочки.
Предохранители. Салон. Блок со стороны водителя
1. Бензонасос
2. SRS
3. Блок управления печкой, реле муфты кондея, реле вентилятора радиатора.
4. Дистанционное управление электроприводом зеркал, блок ABS
6. ECU
7. Реле стеклоподъёмников, (реле люка), («метла»)
8. Реле АСС (?)
9. Фонари заднего хода, подсветка «приборки»
10. «Поворотники»
11. Катушка зажигания
12. «Дворники», омыватель лобового стекла
13. Сигнал стартера
Предохранители. Салон. Блок со стороны пассажира
1. (Люк)
3. (Система BOSE)
5. (Противотуманные фары передние)
7. Задний правый стеклоподъёмник
8. Левый передний стеклоподъёмник
9. Радио, прикуриватель
10. Малый(?) свет
11. Салонный свет
12. Центральный замок
13. Часы
14. Контроль приводного мотора ABS
15. Передний правый стеклоподъёмник
16. Задний левый стеклоподъемник
