Подсветка багажника и бардачка Ford Focus 2

Содержание статьи:

1. Подсветка багажника Ford Focus 2

0:94

2. Подсветка бардачка Ford Focus 2

0:151
1. Подсветка багажника Ford Focus 2

На днях задумался о модернизации подсветки багажника, т.к. на FF2 в нем стоит только один плафон с правой стороны, и по честному, по пятибалльной шкале, его свечение можно смело оценить на "0".

0:556

Для установки альтернативной подсветки, требуется:
1. Две диодные ленты (я купил белого цвета)
2. 2,5-3 метра провода или 1,5 метра двужильного провода (двужильного не было, поэтому купил обычный)
3. 2 клеммы "ПАПА" (в идеале 4 пары "МАМА ПАПА" и 2 шт. "ПАПА")
3) Изолента (или термоусадка)

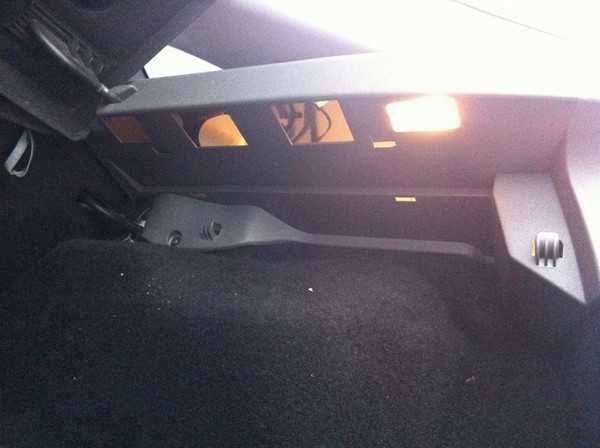

Сперва нужно вынуть стандартный плафон и соответственно, провода которые к нему подключены и саму лампочку.

0:1262

1:1767



1:1780

2:2285

3:504

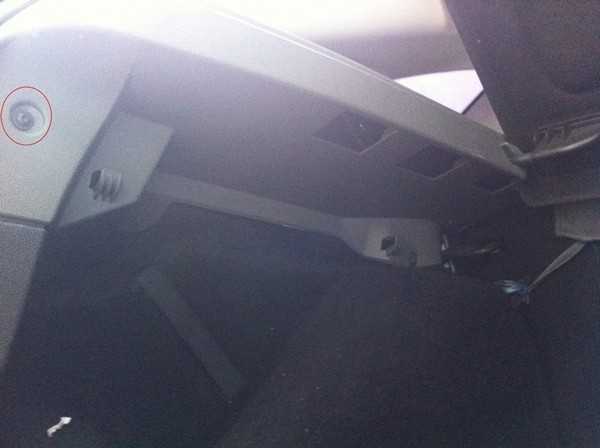

Следующим шагом, нужно открутить по одному шурупу с каждой стороны. Для того что бы потом легче было просунуть провода к уплотнителю.

3:751

4:1256

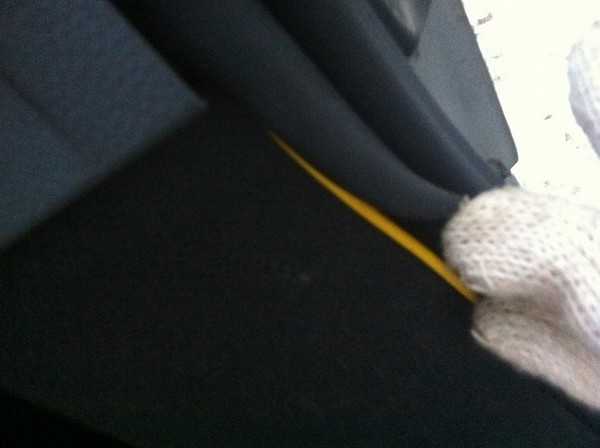

Просовываем провода в отверстие от плафона и слегка отогнув пластиковую обшивку вынимаем провода наружу. Прячем провода под уплотнитель и тянем их к противоположной стороне. Отгибаем пластиковую обивку и просовываем провода внутрь.

4:1689

5:2194

6:504

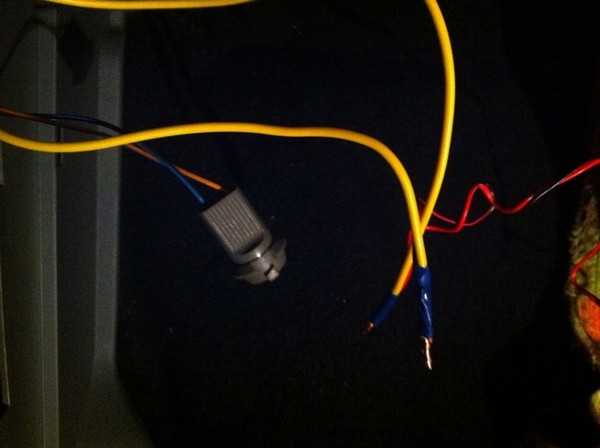

Приделываем основные провода к проводам от диодной ленты слева и права. Я сделал это при помощи изоленты, но можно сначала закрепить на них клеммы и соединить. Обязательно проверьте полярность и заматывайте изолентой.
С правой стороны, где находится плафон, к проводам крепим клеммы "ПАПА" и засовываем их в плафон с обратной стороны.

6:1118

7:1623

8:2128

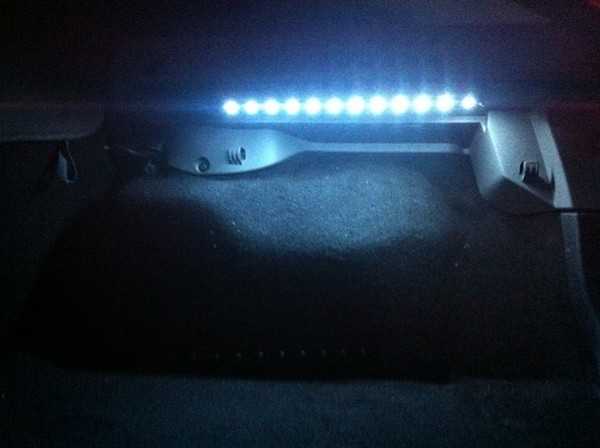

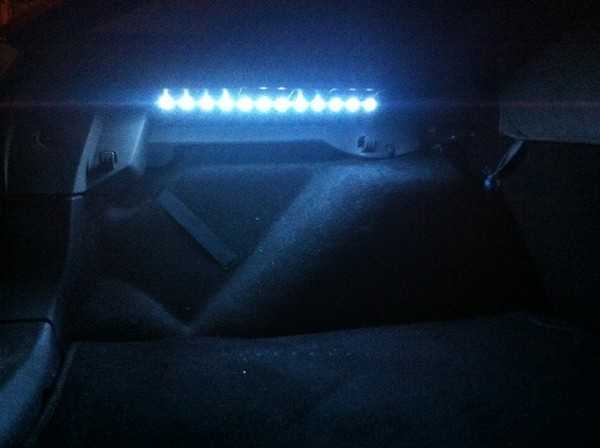

Если обе ленты горят, то значит все сделано правильно.

8:101

Теперь осталось дело за малым, т.е. хорошенько всё заизолировать, спрятать провода и приклеить ленты.

8:289

9:794

10:1299

11:1804

12:2309

Тюнинг подсветки багажника Ford Focus 1

12:68

Изначально машина досталась мне вообще без подсветки багажника. Проводка для неё существовала, но была спрятана за левой обшивкой багажного отделения.

12:350

13:855

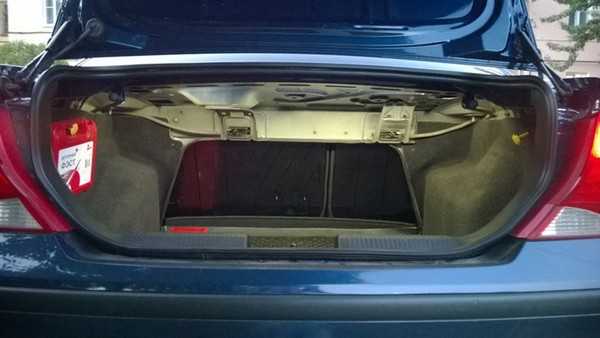

Место штатной подсветки багажника (седан)

13:935

14:1440

Сюда должен вставляться плафон

14:1501

Спустя какое то время я добрался до проводки с патроном, вытащил её, закрепил по верху, вставил лампу и за неимением плафона просто примотал патрон изолентой к вышепоказанному месту. Главная цель была достигнута — появился свет в багажнике.

14:1945

15:2450

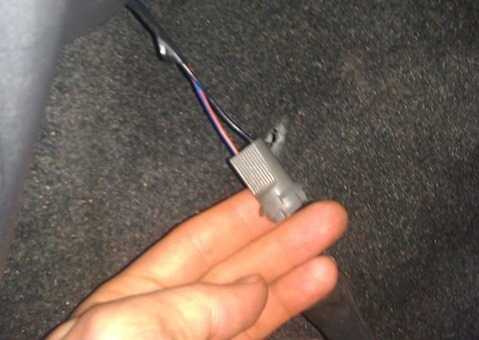

Проводка с патроном под лампу W5W на 5 Вт

15:73

16:578

Плафон освещения багажника

16:632

Поюзав такое освещение понял, что нужно придумать что-то получше потому, что обычная лампа светила тускло и неравномерно по пространству багажника. Решил ставить светодиодную ленту.

16:970

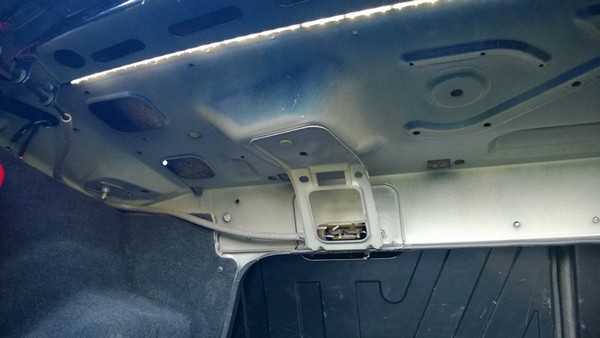

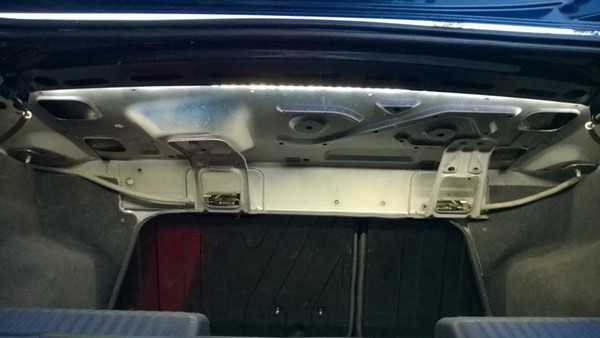

Купил 1 метр самоклеющейся светодиодной ленты белого света, срезал штатный плафон от проводки, подсоединил к ленте, провёл всё это по верху, и приклеил ленту. Обзор сделанной работы (слева-направо):

16:1333

17:1838

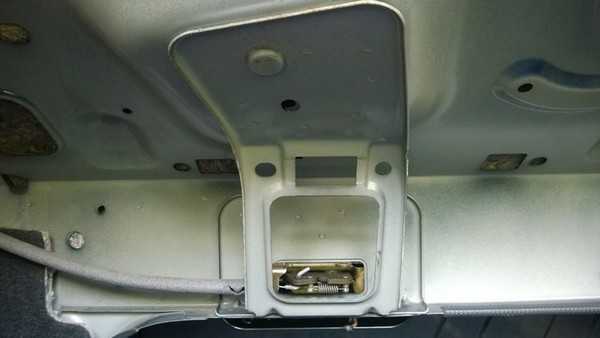

Провода незаметно спрятаны

17:1892

18:2397

19:504

20:1009

Справа никаких проводов к ленте нет

20:1078

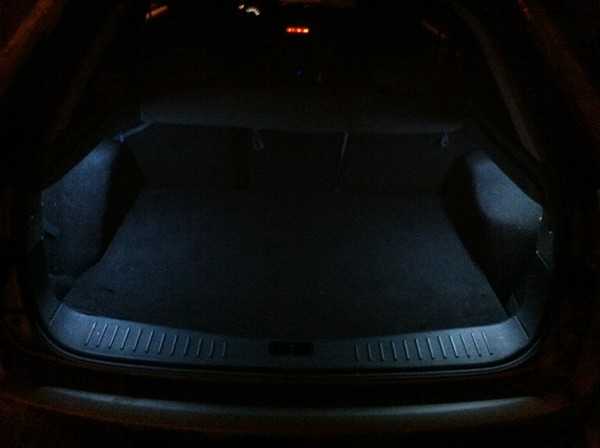

Как видно из последнего фото другой конец ленты я замотал изолентой чтобы не случилось короткого замыкания контактов ленты с кузовом авто. Ну, и напоследок, фото багажника в разное время суток:

20:1435

21:1940

22:2445

23:504

Как видно из фото, освещение прекрасное
Саму ленту со стороны не видно, даже если присесть рядом на корточки.

23:707

24:1212

Сами видите

24:1237

25:1742

Только если совсем близко нагнуться, или забраться внутрь

25:1852
2. Подсветка бардачка Ford Focus

Зимой приходиться ездить почти всегда в темное время суток. Иногда приходится пользоваться бардачком. Света штатного, мне лично, мало. Решил сделать апгрейт.

25:2199

Купил самый простой плафон и светодиод вместо лампочки к нему. Метр провода, клеммы.

25:156

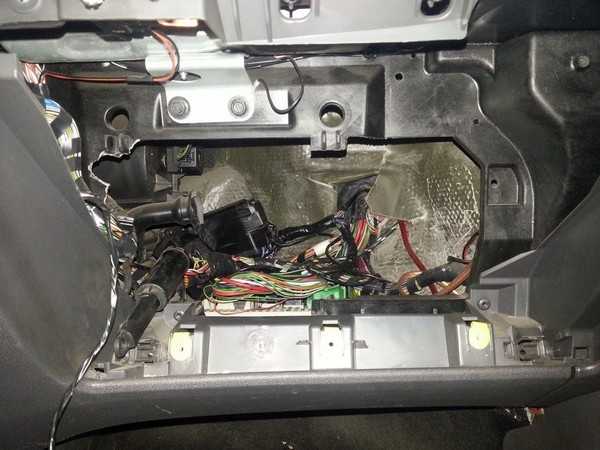

Снимаем бардачок, открутив, по-моему, саморезов 7, звездочкой. Выталкиваем концевик, сжав его лепестки. Выпиливаем окошко под плафон. Я решил выпелить с левой стороны. По середине он не помещался.

25:514

26:1019

Плафон установлен

26:1056

Откуда взять плюс и минус, концевик же пластмассовый и хитрой формы?! Пришлось мне его разобрать и подсоединиться к контактам в самом выключателе. Один провод прошел сбоку через отверстие штатное. Для второго провода пришлось сделать отверстие шилом.
Извиняюсь, за качество фото. Чуть ниже, фото лучше.

26:1612

27:2117

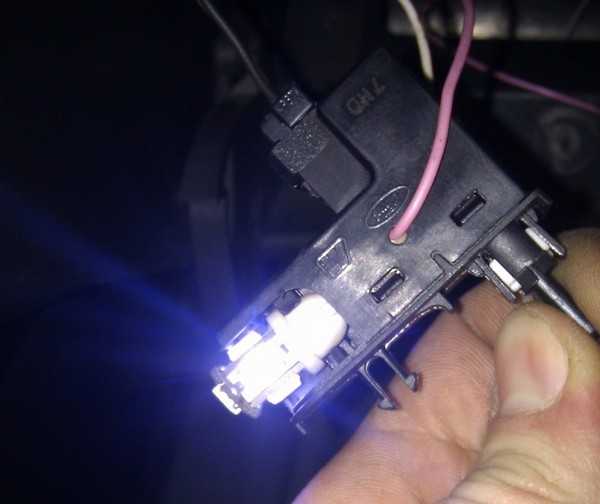

Концевик

27:19

Ну и для кучи, заменил штатную лампочку светодиодом.

27:118

28:623

Светодиод в штатном патроне

28:678

Вот, что имеем в итоге.

28:722

29:1227

Подсветка

29:1249

30:1754

Еще

30:1764

https://www.drive2.ru/l/288230376152759196/

30:1811

https://www.drive2.ru/l/363406/, https://www.drive2.ru/l/4212263/

30:1880

следующая статья:

Ремонт печки Ford Focus 2

Содержание статьи:
1. Ремонт моторчика отопителя печки Ford Focus 2
2. Ремонт резистора печки Ford Focus 2
3. Чистка и смазка

31:2670 39728

www.spike.su

Ford Focus 2 плафон лампа освещения багажника снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Электрооборудование > Замена лампы в плафоне освещения багажника, снятие плафона

На автомобиле с кузовом седан плафон освещения находится в верхней панели багажника с правой стороны. Перед заменой лампы рекомендуется отсоединить клемму провода от «минусового» вывода аккумулятора.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в панели.

Поворачиваем патрон по часовой стрелке до упора и отделяем его от плафона.

Вынимаем лампу из патрона.

В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.
На автомобиле с кузовом хэтчбек плафон освещения багажника находится справа в пластмассовой полке.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в полке.

Поворачиваем патрон против часовой стрелки до упора и отделяем его от плафона.

Вынимаем лампу из патрона

В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.

Замена лампы в плафоне освещения багажника, снятие плафона Ford Focus 2

Первоисточник контента - WiKi сайта журнала "За Рулём"

ford-focus-2.dv13.ru

Подсветка в багажнике / салоне, проблемы. (с. 2,3)

Я сегодня обязательно попробую добраться до разъёма и проверить вариант замкнутой цепи. Он пожалуй самый надёжный. Но сначала наверное стяну оплётку с провода. Он в самом деле в момент закрывания багажника складывается почти пополам. возможно там есть залом. Для меня конечно это самый лучший из всех вариантов. Во всяком случае свою работу буду сопровождать фотографиями и дам тут полный отчёт.
Во всяком случае как я понял могут быть 2 неисправности: или кабель переломился в месте загиба или концевичёк ушёл. Если это концевичёк, то придётся покупать новый запорный механизм. Других причин на неисправность быть не должно ( ).

А АКБ отключать я не буду. Думаю это не тот случай. Да и потом заморочки с настройками разные...

Во всяком случае всем спасибо. До вечера . Надеюсь машина с этим экспериментами не сгорит...

***

Всем привет!
Вот и вечер ( 15:00 )
Возможно мой отчёт уже никому не нужен. но если он поможет хоть одному механику - самоучке, то значит работа проведена не напроасно))

Итак:

Буду показывать всё по порядку, с возможными коментариями..


Я извеняюсь за некоторые не качественные фото

У 4 проводов была надорвана изоляция в разных местах и один провод, по схеме выше №3 был просто разорван

http://i023.radikal.ru/0912/e2/e4add9761fdf.jpg


Ну не долго думая я тут же начал работать над восстановлением проводки.

http://s58.radikal.ru/i160/0912/67/305cfd7f3dae.jpg


На запаяный контакт надел каучуковый обжим и пожарил его паяльником.

http://i073.radikal.ru/0912/d8/5a676cd56a49.jpg


Ну далее не интересно. потому что всё было заизолированно в отдельности. а потом в один жгут.

http://s48.radikal.ru/i119/0912/15/a546fcb569c3.jpg


Ну и конечно же важен конечный результат. Предупреждение исчезло.
Но я вам скажу один умный вещь, только вы не обижайтесь , такой ремонт на долго не продержится. Это так сказать на скору руку. тут по видимому необходимо заменить кусок проводки от самого замка. И провод должен быть в селиконовой изоляции . Потому что солнце, воздух и вода делают своё дело ...и очень быстро!
Всем удачи.

http://s11.radikal.ru/i183/0912/8c/477f2c359a5a.jpg
