что это и для чего нужны?

Многие современные автомобили лишены привычной всем нам кулисы для переключения скоростей. Эта функция перенесена на небольшие рукоятки, которые выглядывают из-за руля. Они имеют немного странное и не каждому водителю понятное название «подрулевые лепестки переключения передач». Это нововведение стоит детально изучить, поскольку всё большее количество автопроизводителей оснащают этим элементом свои новинки.

Как появились эти странные приспособления

Многие новшества, которыми успешно пользуются водители, появились благодаря спортивным соревнованиям с участием спорткаров. Вот также случилось и с новыми механизмами для скоростного переключения, сосредоточенными возле руля. Впервые подрулевые лепестки переключения передач появились на моделях итальянского производителя Феррари. За счёт этих устройств гонщики получали важное преимущество перед другими участниками соревнований — возможность не отрывать руки от руля, чтобы переключить передачу. Всё их внимание было сосредоточено на дороге, что увеличивало шансы на победу и повышало безопасность для водителя. С того времени не только автогонщики стали пользоваться подрулевыми системами, но и обычные водители получили такую возможность, покупая серийные модели от современного автопрома.

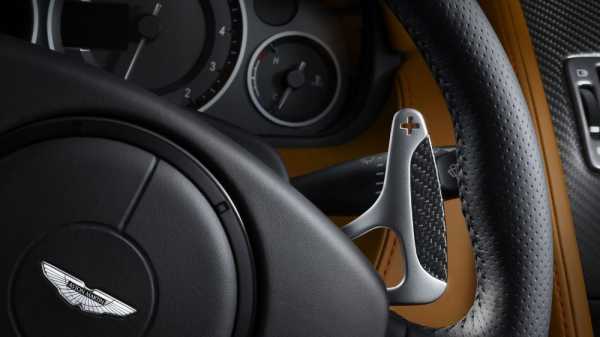

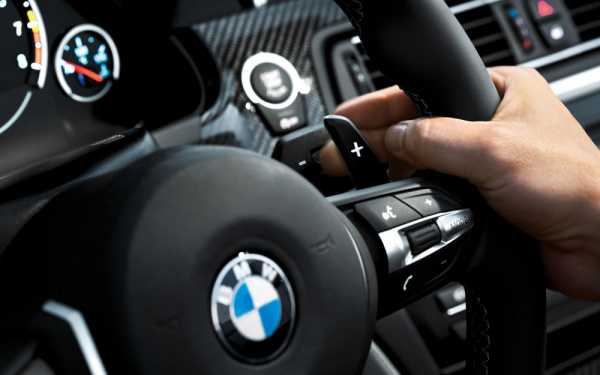

Этот механизм представлен в виде пары пластиковых небольших рычагов, которые находятся за рулём. Их использование удобно не только для водителя, но и для впереди сидящего пассажира.

Принцип работы и процесс использования

Когда пользователь нажимает на лепесток, происходит передача сигнала в систему управления, которая установлена в коробке передач. Электронный блок приводит в активный режим работы соленоиды автоматической трансмиссии в результате чего меняется передаточное число. Автоматика активирует необходимую передачу. К лепесткам не подведены приводы, поскольку за всё отвечает электроника. Эта особенность позволяет не ограничиваться в выборе места для установки лепестков, но всё же самым удачным и оптимальным по многим параметрам является подрулевая область.

Подобным механизмом могут похвастаться современные коробки передач, на которых установлено всего два сцепления. Традиционные автоматические коробки оснащаются подобной системой реже. Если подрулевая система управления трансмиссией долго не используется, то автоматика её отключает и активирует обычный режим для управления коробкой передач.

Больше всего удобство использования лепесткового подрулевого механизма ощущается во время активного вождения. Например, водителю требуется сделать обгон. Для этого манёвра потребуется резко увеличить скорость. Автоматический режим переключения передач будет работать в своём привычном режиме, а использование лепестков позволит повышать обороты мотора и менять передачи на предельных показателях мощности силового агрегата. Такое управление снижает вероятность возникновения ДТП во время обгона, которые часто случаются с автомобилями с автоматической трансмиссией.

Многие автопроизводители работают над усовершенствованием лепестковых механизмов управления автоматической трансмиссией. Удачный вариант представили конструкторы, которые работали над Mazda 6. На рулевой колонке этого автомобиля установлены не только лепестки, но и рычаги для снижения скоростного режима. Таким образом, пользователь может одной рукой полноценно регулировать скорость своего передвижения.

Лепестковый механизм для механической трансмиссии

Подрулевые лепестки переключения передач всегда были связаны только с автоматической трансмиссией. Это было нормальное явление, и никто даже не задумывался о том, чтобы соединить лепестковый механизм с МКПП. Удивили американцы, которые представили общественности своё изобретение. Они заменили ручную трансмиссию на подрулевую лепестковую систему. Кулиса в процессе вождения не используется, а вот традиционные три педали остаются. Для соединения привода и коробки передач используются переходники.

Можно ожидать серийного выпуска таких автомобилей, популярность которых уже сейчас не вызывает сомнения.

Преимущества и недостатки лепестков

С лепестковым подрулевым механизмом водитель может не отвлекаться от управления ТС и не убирать руку с руля, чтобы совершить манёвр на дороге. Это главное преимущество, которое выделяют эксперты и пользователи авто с лепестками. К тому же они прекрасно выглядят и преображают салон автомобиля.

К сожалению, минусы также имеются. Начать стоит с высокой стоимости, которая может стать весомым аргументом для отказа от покупки автомобиля. Пользователю ТС с лепестковым механизмом придётся полностью доверить процесс управления компьютерным системам. А это не каждому водителю по душе.

Инновации делают нашу жизнь удобнее и безопаснее. Их не нужно отвергать и сторониться. Если вы можете позволить себе приобрести автомобиль с подрулевыми лепестками для управления трансмиссией, то именно так и сделайте.

carextra.ru

Как пользоваться подрулевыми лепестками переключения передач

В некоторых новых машинах вместо привычного рычага можно увидеть подрулевые лепестки, с помощью которых осуществляется переключение передач. Они представляют собой маленькие рукоятки, удобно расположенные под рулём.

Чаще всего такое нововведение можно обнаружить в спортивных скоростных автомобилях. Первопроходцем в модернизации этой системы стал концерн Ferrari — лепестки под рулем обеспечили гонщику преимущество, так как ему не пришлось отвлекаться от руля, чтобы изменить скорость.

Как работают подрулевые лепестки

Лепестки предназначаются для КПП, работающей на электронике, поэтому их можно размещать, где вам удобно, но производители по умолчанию ставят их под руль, считая, что это оптимальное место.

Когда вы оттягиваете рукоятку, электроника посылает сигнал катушке индуктивности трансмиссии, и скорость переключается. Такая система предусмотрена в машинах с двумя сцеплениями. От лепестков можно отказаться, если вам неудобно, и пользоваться привычной автоматикой – машина сама отключает их, когда они долго не задействуются в управлении.

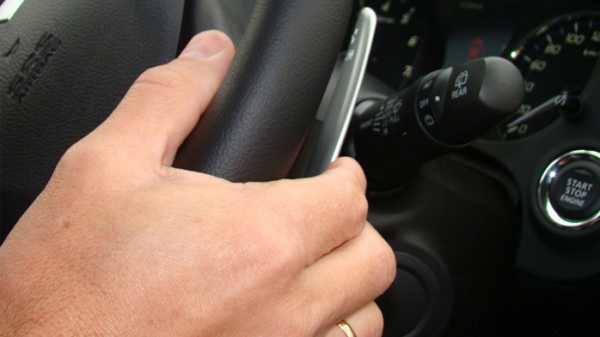

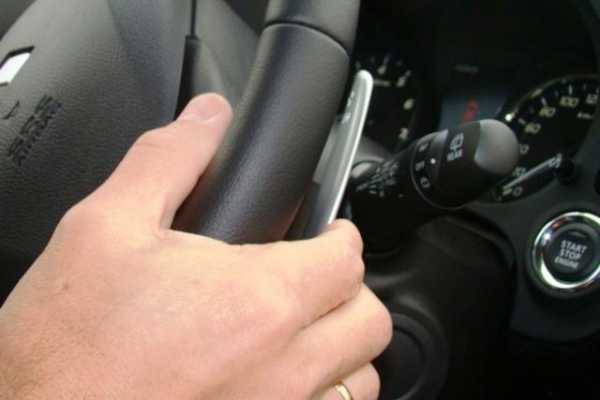

Как пользоваться лепестками

Многие водители, сменившие машину на более современный вариант, не знают, как правильно пользоваться лепестками, и просто отключают ручной режим, возвращаясь к автоматике. У каждого автомобиля собственные нюансы управления, но основные принципы одинаковы.

Как пользоваться стандартными подрулевыми лепестками:

1. При оттягивании лепестка вниз машина готовится к подъему или торможению на резких спусках. Чтобы увеличить скорость, нужно нажать рычажок «+», расположенный справа, чтобы уменьшить – «-», расположенный слева. Обратите внимание на экран панели управления – там отображается текущая передача.
2. Переместите лепесток вниз или вверх – передачи постепенно сменятся в полном диапазоне.
3. Нажмите и держите «+», чтобы система переключилась с ручного управления на автоматическое – в этом случае лепестки не используются.
4. Нажмите на педаль газа, чтобы автоматика сама выбрала и установила оптимальную скорость.
5. Чтобы переключиться на другую передачу, минуя предыдущие (например, со 2 на 4), нажмите «+» или «-» два раза, подождите несколько секунд и снова нажмите нужный рычажок.

Со второй передачи можно выбрать любую скорость, не касаясь сцепления, а только нажимая на лепестки. Они могут не реагировать на запросы в нескольких случаях:

1. Держась за руль, вы используете сразу два лепестка случайными нажатиями, и скорость не меняется на заданную.
2. Вы пытаетесь снизить (повысить) скорость до достижения мотором нужного порога.
3. Вы удерживаете рычажок и одновременно жмете на другой.
4. Сбой в системе – в этом случае на экране панели управления появляется соответствующая буква (зависит от модели машины), и автомобиль возвращается к АКПП — автоматической коробке.

Теперь в общих чертах понятно, для чего нужны подрулевые лепестки и как ими пользоваться. Но у каждой марки автомобилей есть свои особенности, о которых стоит узнать, прежде чем садиться за руль и ехать на дальнее расстояние.

К преимуществам лепесткового управления можно отнести удобство и безопасность, легкость в переключении скорости. Машины с подобной системой легко осваиваются новичками в вождении.

Что касается минусов, то основной из них – цена. Также опытным водителям не нравится, что за них все делает программный робот – лепестки, создают лишь иллюзию самостоятельного управления, которая сильно отличается от настоящего ручного и, тем более, от механической коробки передач. Многим нравится самим управлять автомобилем, а не полагаться на автоматику.

neauto.ru

Подрулевые лепестки

Подрулевые лепестки – еще один способ переключения скоростей коробки передач

История появления

Идея разместить рычаги переключения передач на руле серийного автомобиля пришла из автоспорта. В конце 80-х годов прошлого века гоночные болиды Формула-1 начали оснащать электромеханическими системами переключения передач. Первой формульной командой, выпустившей из паддока болид с лепестками, стала Ferrari. С тех пор лепестки закрепились в конструкции гоночных автомобилей. Со временем они появились и на гражданских авто.

Распространению лепестков предшествовало и появление системы типа Tiptronic.

Эта дополнительная опция автоматической коробки передач позволяет водителю изменять передаточные числа по своему усмотрению. Момент переключения выбирает водитель, а реализацией занимается Tiptronic. Селектор АКПП оснащенных Tiptronic имеет дополнительную колею, куда можно переместить рычаг, тем самым активируя ручное переключение передач. Такие коробки появились в 1990 году на 911-ой модели Porsche.

Устройство и принцип работы

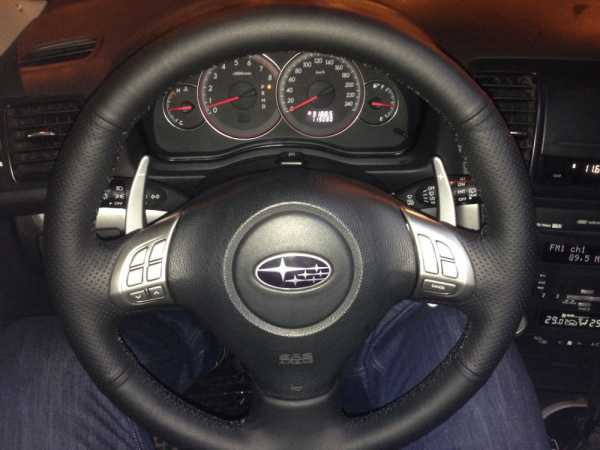

По сути, такие лепестки – это два пластиковых рычага, нажимая на которые можно менять передачи. Размещаются они на рулевой колонке, что очень удобно как для водителя, так и для пассажира.

Преимущества подрулевых лепестков можно прочувствовать и при динамичном движении, к примеру, когда необходимо ускориться для обгона. В этом случае «автомат» будет переключать передачи в обычном режиме, а использование лепестков позволит раскручивать двигатель,  меняя передачу на пике его мощности, что повысить интенсивность ускорения.

Учитывая, насколько часто происходят ДТП именно при обгоне, подрулевые лепестки действительно кажутся глотком свежего воздуха для автомобилиста.

Нажатие на рычаг передает сигнал блоку управления, который активирует соленоиды автоматической коробки и происходит смена передаточного числа. Водитель выбирает только момент переключения, а сам процесс изменения передачи осуществляется электроприводами под управлением компьютера. Отсутствие приводов непосредственно к лепесткам позволяет разместить их где угодно, но самое удобное расположение –  именно подрулевое.

Существуют и вариации подобных систем:

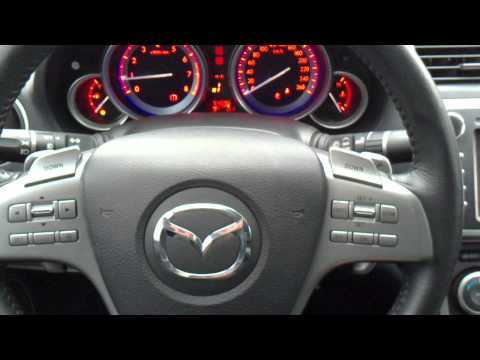

Автомобили Mazda 6-ой серии оснащают рулевое колесо не только двумя лепестками, но и рычагами понижения передачи с каждой стороны. Делается это для того, чтобы водитель мог и повысить и понизить передачу, используя только одну руку.

Активация режима ручного переключения в разных конструкциях может осуществляться нажатием на лепестки, либо выбором данного режима на основном селекторе. Если подрулевые лепестки не используются водителем в течение определенного времени, то некоторые системы могут автоматически переводит коробку в режим автоматического переключения.

Подрулевые лепестки для МКПП

До недавнего времени, при упоминании подрулевых лепестков не приходилось думать о каком типе коробки передач идет речь. Однако инженеры американской компании Master Shift изменили правила игры. На тюнинг-шоу SEMA в Лас-Вегасе, в 2012 году  была представлена система, которая позволяет заменить ручную коробку передач, на трансмиссию с электронными подрулевыми лепестками. Машина при этом остается с тремя педалями, но привычный рычаг МКПП не используется. Суть изобретения в том, что блок привода соединяется с коробкой через переходники. Под педалью сцепления устанавливается датчик, который фиксирует момент размыкания дисков сцепления. Щелчком лепестка выбирается нужная передача, затем электроника ждет нажатия на сцепление, и как только осуществляется разъединение дисков, электропривод подводит нужную ступень и водитель смыкает диски, отпуская педаль.

Разработчиками предусмотрены особые системы, которые блокируют электропривод при выборе передачи заднего хода при движении вперед со скоростью свыше 1,6 км/ч.

Вполне возможно, что вскоре автомобили с подобной системой переключения передач выйдут в серийное производство.

blamper.ru

Описание подрулевых лепестков переключения передач: что это, фото и видео

Как пользоваться подрулевыми лепестками в автомобиле?

В новых иномарках на руле можно увидеть небольшие рычажки, называются они подрулевыми лепестками. В общей картинке салона они выглядят круто, современно, многим нравится такой дизайн. Но эти лепестки созданы не только для стилизации современных автомобилей. А для чего же ещё? Это мы сейчас с вами обсудим.

1. Что это и как они появились

Подрулевые лепестки – это два рычага, нажатием на которые переключаются передачи. Подрулевые лепестки изобрели в восьмидесятых годах прошлого столетия и впервые установили на Феррари и Порше, а потом на другие спортивные авто Формулы-1.

А создали такое ультрамодное приспособление для переключения скорости без отрыва рук гонщика от руля. Решили, что это будет очень удобно водителям гоночных автомобилей – теперь им не нужно было переводить взгляд на коробку передач.

А в современном мире они всё чаще стали появляться на обычных автомобилях с электроникой.

2. Устройство и принцип работы

Лепестки установлены на рулевую колонку, прямо под рулём – отсюда и название. При нажатии на лепесток, сигнал передаётся в блок управления коробкой передач, а потом автоматика выставляет нужную передачу.

Активация лепестков происходит двумя вариантами: в одних машинах они активны всегда, а в других нужно выбрать ручной режим смены передач, и они становятся активными. Если водитель долго их не использует, то машина переходит на автоматическую коробку передач. Это зависит от марки авто.

Главное, уметь правильно выбрать момент смены передачи, а переключение уже осуществляется компьютером.

3. Преимущества и недостатки

Самым первым и большим плюсом является то, ради чего лепестки были созданы – удобство и скорость переключения передач.

Вам больше не нужно отрывать руку от руля и дёргать большой рычаг переключения передач, достаточно лишь нажать на лепесток с помощью одного пальца. Потому что этот самый лепесток находится сразу у вас под рукой.

Особенно это удобно в быстрой езде, например, резкое скидывание передачи во время обгона другого авто. А также, когда нужно быстро ускориться.

Ещё один плюс – общий вид салона: лепестки прекрасно вписались в современный дизайн автомобиля. Согласитесь, что большинство людей, покупающих новое авто, огромное значение придают его внешнему виду.

Минусы хоть и незначительны, но они также имеют место быть. Главный минус – стоимость, цена этих рычагов достаточно высока. И ещё одним недостатком является то, что с помощью лепестков уже не удастся плавно снизить скорость, как с помощью механической коробки передач. После механики многие водители со стажем не могут научиться пользоваться такой системой и остаются недовольны ею.

4. Лепестки для механической коробки передач

В машинах с механической коробкой передач раньше было невозможно установить эти самые лепестки. Но, как вы сами знаете, в мире нет ничего невозможного. И недавно в США была представлена система, заменяющая ручную коробку передач на трансмиссионную с этими самими лепестками.

И сделали это открытие конструкторы компании Master Shift на автошоу в Вегасе. Они оставили в машине все три педали, но ручка переключения передач не работает. Специальные переходники соединяют коробку передач с блоком привода, а момент размыкания фиксируется датчиком под педалью.

Во время выбора задней скорости, если машина движется вперёд, специальные системы блокируют электрический привод.

Что касается отзывов людей про подрулевые лепестки, то тут мнения делятся на два разных лагеря. Одни убеждены, что это будущее всех машин, и без этого приспособления уже не представляют езду на авто. А другие, напротив, считают, что это пустая трата денег, и не могут отучиться от ручки переключения передач. Что поделаешь? Сколько людей, столько и мнений.

Источник: https://auto.today/bok/4102-podrulevye-lepestki.html

Подрулевые лепестки переключения передач: что это и для чего нужны?

Многие современные автомобили лишены привычной всем нам кулисы для переключения скоростей. Эта функция перенесена на небольшие рукоятки, которые выглядывают из-за руля.

Они имеют немного странное и не каждому водителю понятное название «подрулевые лепестки переключения передач».

Это нововведение стоит детально изучить, поскольку всё большее количество автопроизводителей оснащают этим элементом свои новинки.

С помощью подрулевых лепестков можно переключить передачу не убирая руку с руля

Как появились эти странные приспособления

Многие новшества, которыми успешно пользуются водители, появились благодаря спортивным соревнованиям с участием спорткаров. Вот также случилось и с новыми механизмами для скоростного переключения, сосредоточенными возле руля.

Впервые подрулевые лепестки переключения передач появились на моделях итальянского производителя Феррари.

За счёт этих устройств гонщики получали важное преимущество перед другими участниками соревнований — возможность не отрывать руки от руля, чтобы переключить передачу.

Всё их внимание было сосредоточено на дороге, что увеличивало шансы на победу и повышало безопасность для водителя. С того времени не только автогонщики стали пользоваться подрулевыми системами, но и обычные водители получили такую возможность, покупая серийные модели от современного автопрома.

Этот механизм представлен в виде пары пластиковых небольших рычагов, которые находятся за рулём. Их использование удобно не только для водителя, но и для впереди сидящего пассажира.

Принцип работы и процесс использования

Когда пользователь нажимает на лепесток, происходит передача сигнала в систему управления, которая установлена в коробке передач. Электронный блок приводит в активный режим работы соленоиды автоматической трансмиссии в результате чего меняется передаточное число.

Автоматика активирует необходимую передачу. К лепесткам не подведены приводы, поскольку за всё отвечает электроника.

Эта особенность позволяет не ограничиваться в выборе места для установки лепестков, но всё же самым удачным и оптимальным по многим параметрам является подрулевая область.

Подобным механизмом могут похвастаться современные коробки передач, на которых установлено всего два сцепления. Традиционные автоматические коробки оснащаются подобной системой реже. Если подрулевая система управления трансмиссией долго не используется, то автоматика её отключает и активирует обычный режим для управления коробкой передач.

Скидки на новые автомобили!Выгодный кредит от 9.9%
Рассрочка 0%Подрулевые лепестки представляют собой пластиковые рычажки

Больше всего удобство использования лепесткового подрулевого механизма ощущается во время активного вождения. Например, водителю требуется сделать обгон. Для этого манёвра потребуется резко увеличить скорость.

Автоматический режим переключения передач будет работать в своём привычном режиме, а использование лепестков позволит повышать обороты мотора и менять передачи на предельных показателях мощности силового агрегата.

Такое управление снижает вероятность возникновения ДТП во время обгона, которые часто случаются с автомобилями с автоматической трансмиссией.

Многие автопроизводители работают над усовершенствованием лепестковых механизмов управления автоматической трансмиссией. Удачный вариант представили конструкторы, которые работали над Mazda 6.

На рулевой колонке этого автомобиля установлены не только лепестки, но и рычаги для снижения скоростного режима.

Таким образом, пользователь может одной рукой полноценно регулировать скорость своего передвижения.

Лепестковый механизм для механической трансмиссии

Подрулевые лепестки переключения передач всегда были связаны только с автоматической трансмиссией. Это было нормальное явление, и никто даже не задумывался о том, чтобы соединить лепестковый механизм с МКПП.

Удивили американцы, которые представили общественности своё изобретение. Они заменили ручную трансмиссию на подрулевую лепестковую систему. Кулиса в процессе вождения не используется, а вот традиционные три педали остаются.

Для соединения привода и коробки передач используются переходники.

Можно ожидать серийного выпуска таких автомобилей, популярность которых уже сейчас не вызывает сомнения.

Преимущества и недостатки лепестков

С лепестковым подрулевым механизмом водитель может не отвлекаться от управления ТС и не убирать руку с руля, чтобы совершить манёвр на дороге. Это главное преимущество, которое выделяют эксперты и пользователи авто с лепестками. К тому же они прекрасно выглядят и преображают салон автомобиля.

К сожалению, минусы также имеются. Начать стоит с высокой стоимости, которая может стать весомым аргументом для отказа от покупки автомобиля. Пользователю ТС с лепестковым механизмом придётся полностью доверить процесс управления компьютерным системам. А это не каждому водителю по душе.

Инновации делают нашу жизнь удобнее и безопаснее. Их не нужно отвергать и сторониться. Если вы можете позволить себе приобрести автомобиль с подрулевыми лепестками для управления трансмиссией, то именно так и сделайте.

Источник: http://CarExtra.ru/obzory/podrulevyie-lepestki-pereklyucheniya-peredach.html

Как пользоваться подрулевыми лепестками в автомобиле?

x

Check Also

Как оспорить штраф ГИБДД — грамотное обжалование штрафа Трудно представить себе водителя, который никогда не получал штрафов за вождение или …

В одной из наших статей, («Как установить парктроник своими руками») мы уже рассказывали о устройствах контроля за задком автомобиля во …

Защита арок кузова автомобиля, пластиковые или «жидкие» подкрылки Проблема выбора: пластиковые или жидкие подкрылки как средство защиты арок кузова автомобиля. …

Постановка транспортного средства на учет — водительское удостоверение на право управления транспортным средством соответствующей категории, а в случае изъятия в …

Что такое граббер (grabber), знакомо многим компьютерщикам. Это программа, цель которой сводится к сбору информации с различных сайтов с целью …

Приложения для смартфона, которые сделают вождение более безопасным, веселее и легче. Последнее место, где вы должны меньше всего пользоваться телефоном …

Почему скрипят дворники, и как избавиться от скрипа щеток стеклоочистителя? Многие владельцы автомобилей сталкивались с проблемой скрипа щеток стеклоочистителя. И …

Лето – отличное время для путешествий. Особенно если есть желание, возможность и автомобиль. Выбрал конечную точку, проложил маршрут и в …

Наверняка многие владельцы автомобилей видели на полках гипермаркетов в авто- отделах красивые флаконы, баллончики и бутылки, предназначенные для очистки инжектора …

Актуальные штрафы если нет страховки ОСАГО или она просрочена. Советы юриста: можно ли смягчить или избежать наказания? По закону каждый …

Берём машину в аренду и знакомимся с условиями договора Аренда авто с водителем — это эффективное решение для тех, кто …

ArDentt › Блог › Сравнительный тест тормозных колодок Всерьез взялся за поиски хороших колодок, наткнулся на очень интересную темку =) …

Плюсы и минусы чип-тюнинга двигателя: стоит ли игра свеч? Плюсы и минусы чип-тюнинга двигателя: стоит ли игра свеч? 1. Какие …

Здравствуйте, уважаемые читатели! Почти каждый из нас, хоть раз в жизни, но садился за руль велосипеда. Велосипедист, как любой другой …

Получите квалифицированную помощь прямо сейчас! Наши адвокаты проконсультируют вас по любым вопросам вне очереди. Как снять машину с учета без …

1Индивидуальные и групповые, на автодроме с инструктором и в городе. По авторским методикам Юрия Краснова. Размышления о «хорошо забытом старом».Выражение …

Источник: http://xn--b1altabgdr.org/sovety-avtolyubitelyam/kak-polzovatsya-podrulevymi-lepestkami-v-avtomobile

Новая игрушка – подрулевые лепестки. Или все-таки необходимость?

Вот представьте, Вы всегда ездили на обычных не слишком дорогих легковых автомобилях. Все стандартно, передачи переключаются как обычно. Ничего нового.

И вдруг прилетела фея, взмахнула волшебной палочкой и Вы уже видите себя сидящем на водительском месте навороченного, крутого, премиального авто! Перед Вашими глазами предстает руль, в первую очередь. И что Вы видите? Сзади руля торчат непонятные рукоятки.

Это не ошибка сумасшедшего дизайнера, а те самые подрулевые лепестки. Прежде чем прокатиться в шикарной машинке, хорошо бы разобраться, что это вообще за лепестки такие.

Немного истории

Итак, дело было в конце 80-х годов прошлого века. Обыкновенные механические коробки передач болид Формулы-1 начали менять на другие – электромеханические. Инновация. Формула-1 получила второе дыхание, ведь теперь можно было переключаться, не отрывая от руля рук. Для гоночных машин Формулы это решение было сродни допингу. Ведь на этой трассе отвлекаться нельзя ни на секунду.

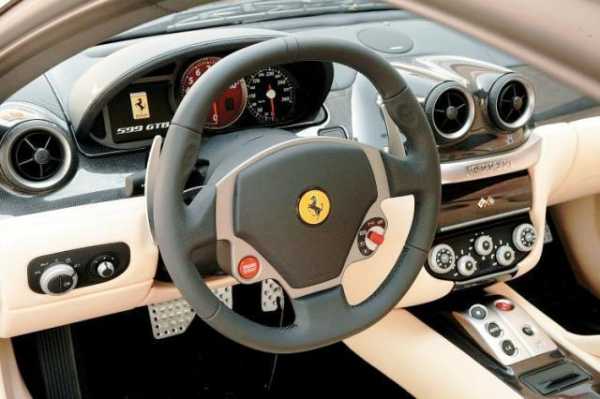

Феррари стала первопроходцем в установке таких механизмов, что было принято на ура. Лепестки прочно вошли в жизнь гонщиков.

Как это работает?

Когда Вы нажимаете на такой лепесток, идет сигнал в блок управления коробки и нужная передача включается автоматически. Все делается при помощи электроники, без проводов. Это очень удобно, но не так уж часто встречается.

На одних коробках лепестки работают сразу же, как только Вы на них нажали, а в других – управление возможно только после того, как Вы выберете ручной режим для смены передач.

Про ложку дегтя в бочке меда

Сначала еще раз о меде, то есть, о плюсах. Безусловно, самое вкусное здесь то, что водителю даже руку убирать не придется с руля при обгоне, когда нужно быстро переключиться. Не все на дороге владеют мастерством ручного управления и лепестки для них – чудесная панацея.

И, в конце концов, это красиво. Это стильно. Салон выглядит современным и привлекательным.

Теперь о пресловутом дегте.. Если Вы из тех водителей, кто не хотел бы полностью довериться электронике, а самому тоже в большой степени участвовать в процессе, то Вам может и не понравиться.

  Как ни крути, а время идет вперед, и технологии становятся все более и более автоматическими. Все делается для повышения комфорта и легкости жизни. Для вышеописанных водителей это будет как..

  ну, как удовольствие самому поколоть дрова при наличии кучи альтернатив, созданных, чтобы всячески облегчить Ваш труд.

Еще один бесспорный минус – дорого. Имеется в виду обслуживание, но если уж Вы позволили себе такой роскошный автомобиль, то вряд ли Вам будет так это важно. Хотя, все миллионеры разные.

Желаем Вам радости от общения с инновациями и не забывать окончательно старое доброе ручное управление!

Источник: https://bilety-pdd.com/blog/sovety-avtolyubitelyam/podrulevye-lepestki/

Американцы создали подрулевые лепестки для «механики» — ДРАЙВ

Интересно, что для связи подрулевых лепестков с «мозгами» системы не требуется пропускать внутри рулевого вала новые провода. Лепестки подключаются к уже существующему проводу в баранке — от звукового сигнала, по которому передают команды в цифровом виде.

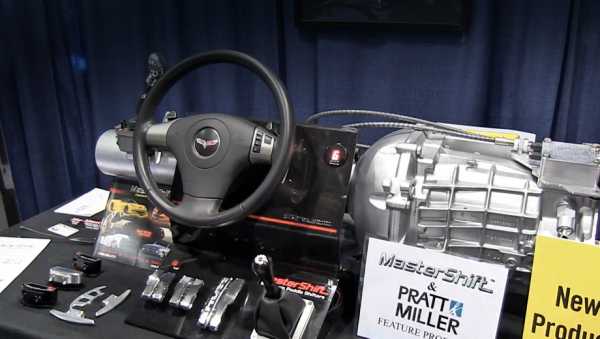

В Лас-Вегасе, на выставке SEMA, компания Master Shift представила занимательный кит-комплект, позволяющий переделать ручную шестиступенчатую коробку передач на двухдверке Corvette C6 в частично роботизированную трансмиссию с электронными подрулевыми лепестками. Машина при этом остаётся с тремя педалями, но лишается обычного механического рычага. Водителю же предлагается переключать ступени лёгкими нажатиями на подрулевые переключатели.

У компании наготове есть несколько вариантов лепестков, пригодных для установки под разные рули, и несколько актуаторов, приспособленных к самым разным механическим коробкам. Так что переделать подобным образом можно не только Корвет.

Работает система по преселективному принципу. Блок привода через переходники подсоединяется к коробке. Он может переключать передачи точно так же, как если бы водитель перемещал обычный рычаг.

Под педалью традиционного сцепления монтируется датчик, определяющий момент размыкания дисков. Когда водитель щелчком лепестка выбрал новую передачу, электроника ждёт размыкания обычного сцепления, выполняемого по старинке — нажатием ногой на педаль.

В этот момент сервопривод и подтыкает нужную ступень, а далее человек снова сам замыкает диски сцепления.

Актуатор на коробке перещёлкивает передачу за 0,25–0,3 с — быстрее, чем перевёл бы её среднестатистический водитель вручную. Коробка по сути остаётся «механикой», но теперь не нужно снимать руки с баранки.

Если щёлкнуть левым или правым лепестком сразу два или три раза, то в момент размыкания дисков коробка перейдёт, соответственно, сразу на две или три ступени вверх либо вниз. Но при этом здесь предусмотрена защита от случайного перевода КПП в нейтраль или непреднамеренного включения заднего хода — для этого нужно нажать отдельные кнопки безопасности.

Также электроника откажется включать задний ход даже по команде водителя, если машина при этом катится вперёд быстрее 1,6 км/ч. Наконец, в виде опции компания готова дополнить свою систему напольным электронным рычагом, при помощи которого можно дублировать команды подрулевых лепестков, переключая передачи коротким смещением ручки вперёд или назад.

Поделиться

Поделиться

Лайкнуть

Источник: https://www.drive.ru/world/509a61afb72142a963000075.html

Подрулевые лепестки

Подрулевые лепестки – еще один способ переключения скоростей коробки передач.

История появления

Идея разместить рычаги переключения передач на руле серийного автомобиля пришла из автоспорта.

В конце 80-х годов прошлого века гоночные болиды Формула-1 начали оснащать электромеханическими системами переключения передач. Первой формульной командой, выпустившей из паддока болид с лепестками, стала Ferrari.

С тех пор лепестки закрепились в конструкции гоночных автомобилей. Со временем они появились и на гражданских авто.

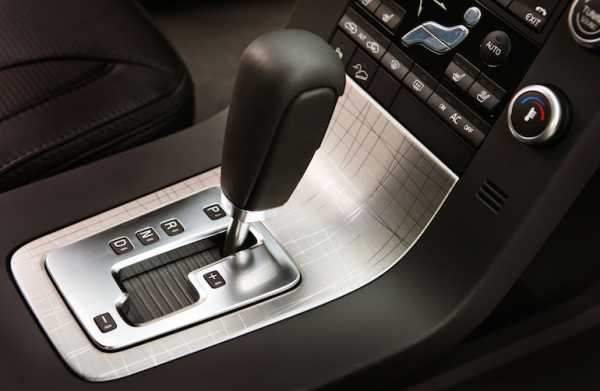

Распространению лепестков предшествовало и появление системы типа Tiptronic.

Эта дополнительная опция автоматической коробки передач позволяет водителю изменять передаточные числа по своему усмотрению. Момент переключения выбирает водитель, а реализацией занимается Tiptronic.

Селектор АКПП оснащенных Tiptronic имеет дополнительную колею, куда можно переместить рычаг, тем самым активируя ручное переключение передач. Такие коробки появились в 1990 году на 911-ой модели Porsche.

Устройство и принцип работы

По сути, такие лепестки – это два пластиковых рычага, нажимая на которые можно менять передачи. Размещаются они на рулевой колонке, что очень удобно как для водителя, так и для пассажира.

Преимущества подрулевых лепестков можно прочувствовать и при динамичном движении, к примеру, когда необходимо ускориться для обгона. В этом случае «автомат» будет переключать передачи в обычном режиме, а использование лепестков позволит раскручивать двигатель, меняя передачу на пике его мощности, что повысить интенсивность ускорения.

Учитывая, насколько часто происходят ДТП именно при обгоне, подрулевые лепестки действительно кажутся глотком свежего воздуха для автомобилиста.

Нажатие на рычаг передает сигнал блоку управления, который активирует соленоиды автоматической коробки и происходит смена передаточного числа.

Водитель выбирает только момент переключения, а сам процесс изменения передачи осуществляется электроприводами под управлением компьютера.

Отсутствие приводов непосредственно к лепесткам позволяет разместить их где угодно, но самое удобное расположение – именно подрулевое.

Существуют и вариации подобных систем:

Автомобили Mazda 6-ой серии оснащают рулевое колесо не только двумя лепестками, но и рычагами понижения передачи с каждой стороны. Делается это для того, чтобы водитель мог и повысить и понизить передачу, используя только одну руку.

Активация режима ручного переключения в разных конструкциях может осуществляться нажатием на лепестки, либо выбором данного режима на основном селекторе. Если подрулевые лепестки не используются водителем в течение определенного времени, то некоторые системы могут автоматически переводит коробку в режим автоматического переключения.

Подрулевые лепестки для МКПП

До недавнего времени, при упоминании подрулевых лепестков не приходилось думать о каком типе коробки передач идет речь. Однако инженеры американской компании Master Shift изменили правила игры.

На тюнинг-шоу SEMA в Лас-Вегасе, в 2012 году была представлена система, которая позволяет заменить ручную коробку передач, на трансмиссию с электронными подрулевыми лепестками. Машина при этом остается с тремя педалями, но привычный рычаг МКПП не используется.

Суть изобретения в том, что блок привода соединяется с коробкой через переходники. Под педалью сцепления устанавливается датчик, который фиксирует момент размыкания дисков сцепления.

Щелчком лепестка выбирается нужная передача, затем электроника ждет нажатия на сцепление, и как только осуществляется разъединение дисков, электропривод подводит нужную ступень и водитель смыкает диски, отпуская педаль.

Разработчиками предусмотрены особые системы, которые блокируют электропривод при выборе передачи заднего хода при движении вперед со скоростью свыше 1,6 км/ч.

Вполне возможно, что вскоре автомобили с подобной системой переключения передач выйдут в серийное производство.

Источник: http://news.auto-camera.ru/podrulevye-lepestki/

Секвентальная коробка передач: устройство, преимущества и мифы

В обзоре на самый динамичный дорожный автомобиль от Lotus, представленный в конце июня 2015 года в Гудвуде, вы могли обратить внимание на наличие секвентальной коробки переключения передач, которая уже давно стала неотъемлемым атрибутом спорт- и суперкаров.

Поскольку некоторые каракумники заинтересовались устройством и особенностями данного типа КПП, я расскажу вам о ней. Секвентальная КПП отличается возможностью только последовательного переключения между передачами.

Иными словами, водитель может перейти только на одну передачу выше либо ниже используемой, не перескакивая через остальные, как это можно сделать в классической механической КПП с поисковым принципом переключения.

Предлагаю более подробно ознакомится с этим типом коробок переключения и развеять пару заблуждений, связанных с секвентальными КПП.

Принцип работы секвентальной КПП

Как мы уже выяснили, передачи этого типа трансмиссии переключаются только поочерёдно, в строго заданной последовательности. И поскольку секвентальная КПП построена на базе механической, мы будем делать отсылки по принципу работы именно к МКПП.

Во-первых, для секвентальной КПП характерно отсутствие педали сцепления, что в первую очередь обрадует не умудренных опытом водителей. Это сильно облегчает управление автомобилем, ведь постоянные танцы левой ногой на педали сцепления, прямо скажем — дело на любителя.

Сцеплением управляет не водитель, а электронный блок, который получает сигнал от сенсоров, считывающих нажатие на педаль газа и непосредственно включение конкретной передачи. Как говорится, дело техники.

Когда коробка получает команду от электронного блока, с помощью специальных датчиков в прогрессивный блок передаётся новый сигнал об используемой скорости автомобиля. Прогрессивный блок является последней инстанцией, где корректируется скоростной режим на основе различных показателей: начиная от оборотов двигателя и заканчивая работой кондиционера.

Видео, демонстрирующее работу секвентальной коробки передач. Как стремительно переключаются скорости!

Во-вторых, в секвентальной КПП используются прямозубые шестерни. Они выдают больший коэффициент полезного действия, если сравнивать с косозубыми из МКПП. Это вызвано тем, что косозубые шестерни имеют больше потерь на трение.

Но и крутящий момент прямозубые шестерни способны передавать меньший, поэтому в секвентальных КПП часто используют шестерни бОльшего размера для компенсации этого недостатка.

И наконец, третьей отличительной чертой секвентальной трансмиссии является наличие гидравлических сервоприводов, с помощью которых происходит переключение между передачами. В настоящее время гидравлические сервоприводы часто ассоциируют с роботизированной КПП, но это не так. В последней используются электрические.
Об одном из вариантов исполнения секвентальной коробки рассказывает в своём видео Евгений Травников:

Преимущества и недостатки секвентальной КПП

Теперь, когда мы имеем представление о принципе работы упомянутой трансмиссии, давайте разберёмся, чего же стоит от неё ожидать.
Преимущества:
1. Высокая скорость и удобство переключения между передачами.

Благодаря наличию электронного блока управления и гидравлического механизма, временные затраты на переключение сокращаются до 150 миллисекунд, что играет весомую роль в профессиональном автоспорте.

Более шустрым переключением передач не могут похвастаться ни одна из классических трансмиссий, причём как механических, так и автоматических.

Кроме того, с секвентальной КПП вы не будете судорожно пытаться попасть в нужную скорость, мчась из всех лошадиных сил по кольцу, когда удержать автомобиль на правильной траектории мешает высокая нагрузка и тряска с вибрацией.

2. Нет потери скорости при переключении.

3. Экономичный расход топлива.

Последние два пункта являются скорее последствием первого, однако мы не можем не учесть этого, отдавая должное секвентальной КПП.

4. Возможность переключения подрулевыми лепестками. Да, эта технология, так полюбившаяся настоящим гонщикам, открылась благодаря секвентальному механизму переключения.

Кстати, геймерам этот механизм тоже полюбился.

Некоторые даже сами берутся разрабатывать такие коробки =) Пятым преимуществом можно было бы назвать выбор между двумя режимами –автоматическим и ручным переключением передач (так называемый спорт-режим).

Но эта особенность характерна для автоматических КПП. А так как секвентальная трансмиссия может существовать самостоятельно, оставим это преимущество отдельным видам автоматических КПП.

Недостатки:

1. Неустойчивость к высоким нагрузкам и износу. Здесь речь идёт не только о тех нагрузках, которые испытывает коробка болидов Формулы 1 на гоночной трассе, но и о нагрузках, которые может испытывать гидравлический механизм при неправильном переключении на гражданских автомобилях. Как бы ни было просто переключать передачи на секвентальной КПП, делать это нужно своевременно. Агрегаты этой трансмиссии довольно чувствительны и быстро изнашиваются из-за особенностей конструкции. Ведь чем сложнее механизм, тем больше вероятность его поломки.

2. Дороговизна в обслуживании. Собственно, здесь тоже можно сослаться на конструктивные особенности секвентальной КПП, и без лишних комментариев.

Заблуждения и мифы, связанные с секвентальной КПП

1. Секвентальная КПП и роботизированная КПП – одно и то же. Отнюдь, это не так. Несмотря на схожий принцип работы, в роботизированной КПП как минимум используются электрические сервоприводы для переключения между передачами. А в секвентальной КПП – гидравлические.
2. Секвентальная и автоматическая КПП неразлучны. Ещё одно заблуждение, вызванное широким распространением автоматических КПП в паре со «спорт-режимом». Однако стоит вспомнить о КПП, используемых в автоспорте, и всё встаёт на свои места. Секвентальная КПП может существовать отдельно от автоматической трансмиссии.
3. Секвентальный механизм устанавливается только на болиды и другие спорткары, вместе с кулачковой коробкой. Несомненно, дуэт этих двух технологий даёт огромное преимущество на трассе, но уже не один десяток лет секвентальная КПП используется на серийных авто, предназначенных для общественных дорог.

Применение секвентальной КПП

В настоящее время секвентальный механизм широко используется и даже успел стать классикой для некоторых мотоциклов и автомобилей. Например, этот тип трансмиссии характерен для старенького мотоцикла Минск – М1М. Но более популярным применением этой технологии прославились модели КПП SMG, устанавливаемые на автомобили BMW с 1996 года.

SMG 1 и SMG 2 длительное время устанавливались на BMW 3 серии. Минутка ностальгии или как это было:
1-Световой индикатор переключения на повышенную передачу; 2-Индикатор включения передачи и программы;

3-Рычаг управления; 4-Индикатор положения рычага управления (в центральной консоли); 5-Переключатель программ движения (в центральной консоли).

Основные компоненты первого поколения SMG изображены на рисунке:

1 ЭБУ системы SMG; 2 ЭБУ системы ABS; 3 Индикатор включенной передачи и программы (в тахометре); 4 ЭБУ индикатора включенной передачи и программы
5 Переключатель программы движения (в центральной консоли); 6 Индикатор положения рычага управления (в центральной консоли); 7 Шестиступенчатая коробка передач SMG с исполнительным узлом; 8 Кронштейн механизма переключения передач SMG; 9 Приводной насос; 10 Исполнительный цилиндр гидропривода сцепления; 11 Сцепление; 12 Гидравлический блок; 13 Бачок главного цилиндра; 14 ЭБУ системы DME* Сейчас SMG выпускается уже в третьем поколении и с 2005 года устанавливается на BMW E60 M5.

Если вам понравилась статья и вы хотите еще больше узнать об устройстве автомобилей, присоединяйтесь к нашему сообществу TECH. У нас интересно и полезно!

Источник: http://carakoom.com/blog/17397

Рычаг переключения передач – изучаем конструкцию и неполадки + видео

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения.

А значит, без него управление транспортным средством становится просто невозможным.

Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости.

Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью.

В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту.

Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым.

Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач.

Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни.

Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации.

Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий.

В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач.

Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно.

С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг.

Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу.

Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно.

При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Источник: https://carnovato.ru/bolshoj-hod-remont-rychaga-perekljuchenija-peredach/

auto-nix.ru

Американцы создали подрулевые лепестки для «механики» — ДРАЙВ

Леонид Попов, 7 ноября 2012. Фото: Master Shift

Интересно, что для связи подрулевых лепестков с «мозгами» системы не требуется пропускать внутри рулевого вала новые провода. Лепестки подключаются к уже существующему проводу в баранке — от звукового сигнала, по которому передают команды в цифровом виде.

В Лас-Вегасе, на выставке SEMA, компания Master Shift представила занимательный кит-комплект, позволяющий переделать ручную шестиступенчатую коробку передач на двухдверке Corvette C6 в частично роботизированную трансмиссию с электронными подрулевыми лепестками. Машина при этом остаётся с тремя педалями, но лишается обычного механического рычага. Водителю же предлагается переключать ступени лёгкими нажатиями на подрулевые переключатели.

У компании наготове есть несколько вариантов лепестков, пригодных для установки под разные рули, и несколько актуаторов, приспособленных к самым разным механическим коробкам. Так что переделать подобным образом можно не только Корвет.

Работает система по преселективному принципу. Блок привода через переходники подсоединяется к коробке. Он может переключать передачи точно так же, как если бы водитель перемещал обычный рычаг. Под педалью традиционного сцепления монтируется датчик, определяющий момент размыкания дисков. Когда водитель щелчком лепестка выбрал новую передачу, электроника ждёт размыкания обычного сцепления, выполняемого по старинке — нажатием ногой на педаль. В этот момент сервопривод и подтыкает нужную ступень, а далее человек снова сам замыкает диски сцепления.

Актуатор на коробке перещёлкивает передачу за 0,25–0,3 с — быстрее, чем перевёл бы её среднестатистический водитель вручную. Коробка по сути остаётся «механикой», но теперь не нужно снимать руки с баранки.

Если щёлкнуть левым или правым лепестком сразу два или три раза, то в момент размыкания дисков коробка перейдёт, соответственно, сразу на две или три ступени вверх либо вниз. Но при этом здесь предусмотрена защита от случайного перевода КПП в нейтраль или непреднамеренного включения заднего хода — для этого нужно нажать отдельные кнопки безопасности. Также электроника откажется включать задний ход даже по команде водителя, если машина при этом катится вперёд быстрее 1,6 км/ч. Наконец, в виде опции компания готова дополнить свою систему напольным электронным рычагом, при помощи которого можно дублировать команды подрулевых лепестков, переключая передачи коротким смещением ручки вперёд или назад.

www.drive.ru

что это, фото и видео

Не все водители могут ответить на вопрос — подрулевые лепестки переключения передач — что это и чем они удобней привычных систем? Попробуем восполнить этот пробел и подробней расскажем об этой системе переключения передач, поскольку по мнению многих за ними большое будущее.

Мысль расположить рычаги переключения скоростей на руле впервые была реализована на спортивных авто. Подобные конструкции появились в восьмидесятых годах минувшего столетия на болидах, участвующих в заездах Формулы-1. Самой первой командой, установившей подрулевые лепестки на гоночный авто, стала Феррари. Позднее эти системы начали устанавливать на гоночные авто других марок, а еще через некоторое время они появились на обычных серийных машинах.

Более активно лепестковая конструкция передач начала применяться после появления систем наподобие Типтроник. Эта вспомогательная опция АКПП предоставляет возможность изменения передаточного числа на усмотрение водителя. Необходимую скорость выбирает водитель, а Типтроник непосредственно включает нужную передачу. Переключатель автоматической коробки, оборудованный системой передач Типтроник, располагает дополнительной колеей, куда перемещается рычаг и включается ручное переключение скоростей. Подобные трансмиссионные системы впервые начали устанавливать в начале девяностых на некоторых моделях Порше.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство

В сущности подрулевые лепестки представляют собой пару пластиковых рычажков, при нажатии на которые происходит переключение скоростей. Располагаются они под рулем, что исключительно удобно не только для водителя, но и для пассажира, находящегося на переднем сиденье.

Удобство подобных лепестков переключения передач в особенности ощущается при активной езде, например, когда нужно увеличить скорость во время обгона. В данном случае автоматика начнет переключать скорости в нормальном режиме, а применение подрулевых лепестков даст возможность раскручивать мотор, изменяя передачу на пределе его мощности для увеличения ускорения. Принимая во внимание, как часто случаются аварии во время обгона, такие лепестки — это хорошее подспорье для водителя.

Принцип работы

Во время выжима от рычага передается сигнал на электронный блок, активирующий соленоиды АКПП, и меняется передаточное число. Управляющему автомобилем остается лишь выбрать момент переключения, а компьютер с помощью электроприводов сам включит нужную скорость. То, что приводы не подключены к подрулевым лепесткам напрямую, дает возможность расположить их в любом месте, но наиболее подходящее это все-таки подрулевое. Имеются и альтернативы этих конструкция. К примеру, на Мазде шестой серии рулевая колонка оборудована не только парой лепестков, но и рычажками снижения скорости с двух сторон. Это сделано, чтобы управляющий автомобилем имел возможность и увеличить и снизить скорость одной рукой.

Включение ручного управления в различных конструкциях может происходить либо простым нажатием на лепестки, или же выбором этого режима на главном селекторе. В случае если лепестками не пользоваться длительное время, то специальные системы автоматом переведут трансмиссию в обычный режим управления.

Подрулевые лепестки для МКПП

До недавних пор подрулевые лепестки устанавливались только на автоматические трансмиссии. Но конструкторы фирмы Master Shift из Соединенных Штатов на автошоу в Лас-Вегасе продемонстрировали инновационную и достаточно перспективную концепцию в данном направлении. Их изобретение дает возможность заменить коробку с ручным управлением на систему с подрулевыми лепестками. В автомобиле остаются три педали, но традиционная ручка механической коробки не применяется. Блок привода и коробка соединены посредством переходников. Под педалью сцепления находится специальный датчик, фиксирующий размыкания дисков, а далее с помощью лепестка происходит выбор необходимой передачи. После выжима педали сцепления происходит разъединение дисков, электрический привод подводит требуемую ступень и смыкаются диски.

Конструкторы установили специальные системы, блокирующие электрический привод во время выбора задней скорости, если автомобиль движется вперед.

Вполне вероятно, что в ближайшее время авто оборудованные такой системой переключения скоростей будут выпускаться серийно.

Видео «Подрулевые рычажки на автомобиле Мазда 6»

В этом видео показано, как автомобиль Мазда 6 управляется с помощью подрулевых рычажков.

av-to.info
