Изготовление подиумов для СЧ/ВЧ динамиков в Ford Focus 2 своими руками

При их изготовлении было решено затестить ряд идей, с которыми я еще ни разу ни работал. Соответственно, фото отражают творчество чистой воды. Ошибки недочеты, косяки и удачные решения, которые могут получиться у каждого, кто решит сделать что-то подобное.
Готовим рабочее место.

0:510

1:1015

Достаем из заначек последние ништяки, припасенные для форда.

1:1130

2:1635

Прикидываем донорские стойки по месту и делаем первое окно.

2:1748

3:2253

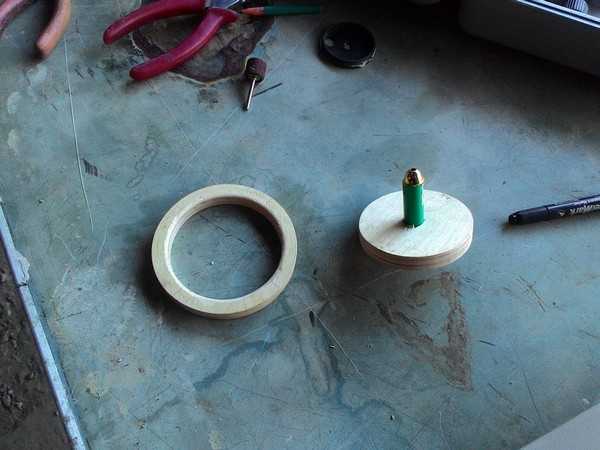

Резать придется много, и чтобы стойка не деформировалась в процессе, будем резать постепенно. Армируя, при этом, предыдущий вырез.
Достаем из заначек космические, высокоточные технологии будущего. .

3:366

4:871

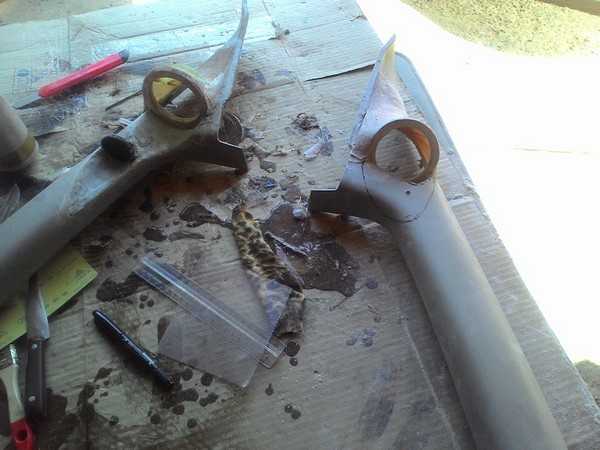

Выставляем направление колечка.

4:934

5:1439

Вот сюда:

5:1459

6:1964

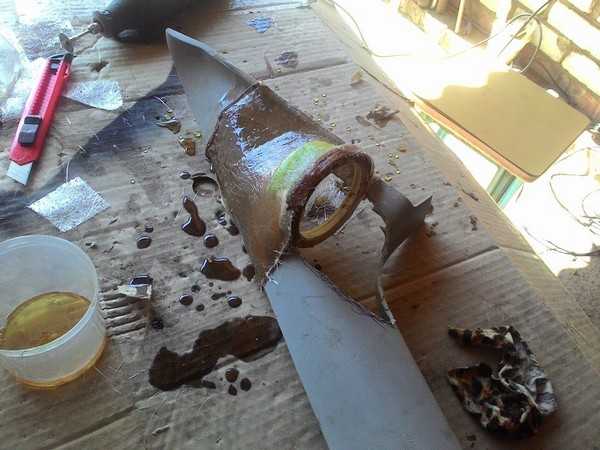

Армируем зубочистками с помощью термоклея. Он, кстати, два года ждал своего часа.

6:2115

7:504

фиксируем нужную нам область

7:561

8:1066

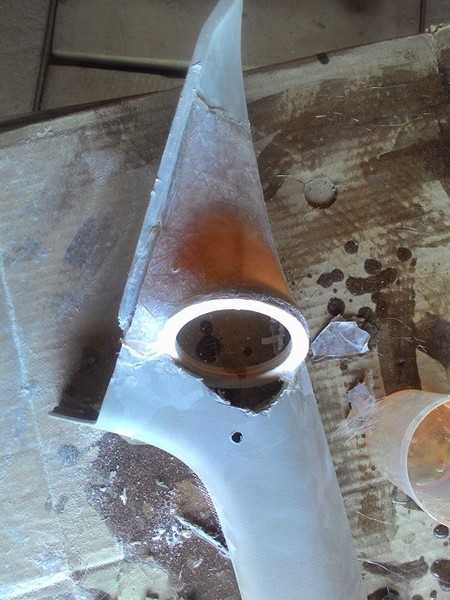

Ну и, понятное дело, полиэфирим.
В итоге, получаем общую форму, придающую жесткость конструкции. Теперь вырезаем место под динамик, с далеко не маленьким магнитом. И окно перед ним, которое будем заглублять вовнутрь.

8:1463

9:1968

10:2473

Накидываем стекловолокна. Образуем место под него в подиуме.

10:114

11:619

12:1124

К этому месту вернемся позже.
Алюминиевой сеткой для ремонта бамперов формуем заглубление в стойку и сажаем ее на термоклей.

12:1357

13:1862

14:2367

15:504

Примеряем на стойке. Вроде ок.

15:562

16:1067

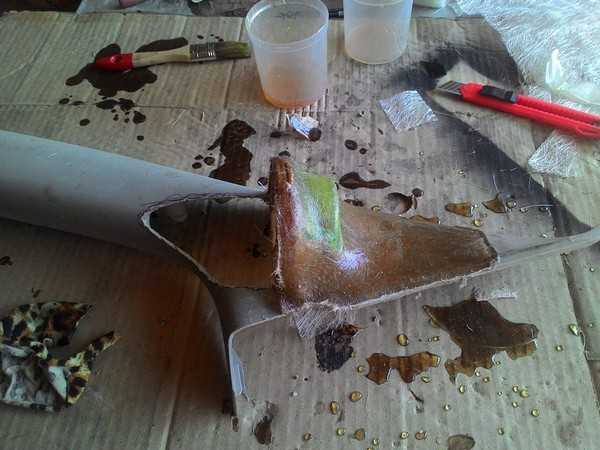

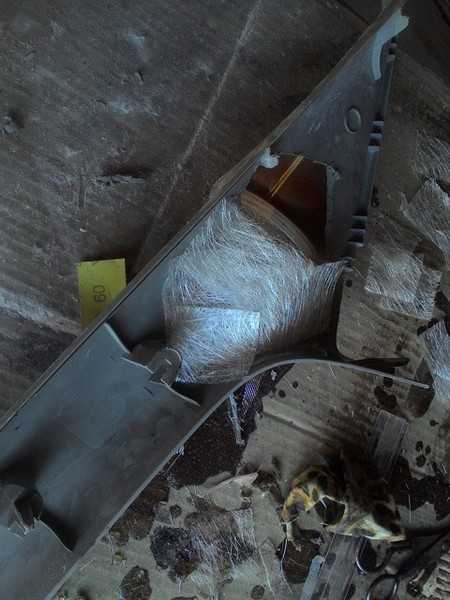

Накидываем изнутри стекловолокна, чтобы укрепить конструкцию и дать изгибу жесткость. Это позволит не загоняться с большим слоем шпатли спереди.

16:1338

17:1843

18:2348

19:504

Срезаем все лишнее, включая места фиксации накладки в панели. Образовалась вот такая дырь.

19:673

20:1178

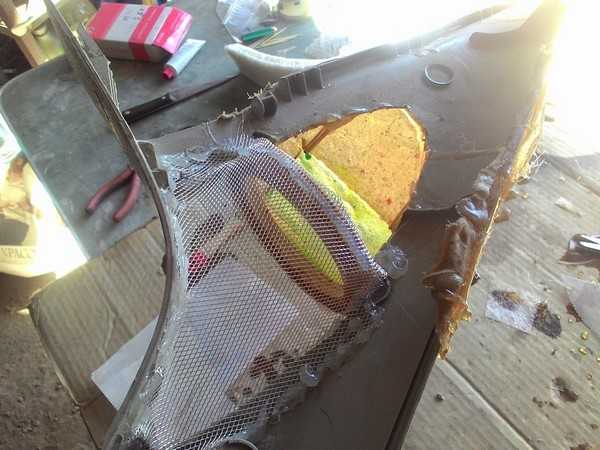

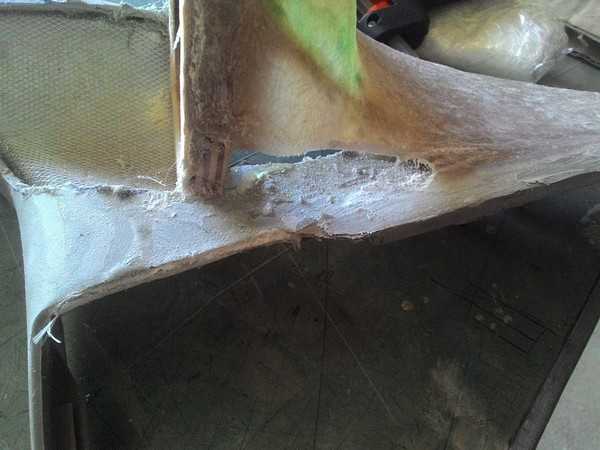

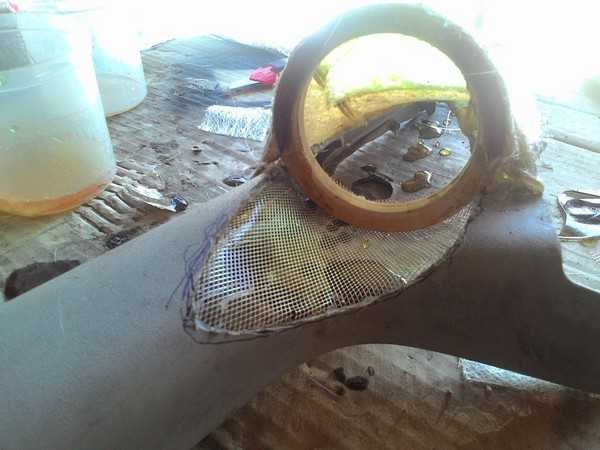

Дырь некрасивая, но не смертельная, кинем туда сетку и зашпатлюем.

20:1302

Выставляем ВЧ, фиксируем их и вырезаем окно проема под них плюс сетка.

20:1433

21:1938

Накидываем шпатлю со стекловолокном. Армируем всю конструкцию.

21:2058

22:504

Чуть подшкуриваем.

22:542

23:1047

24:1552

25:2057

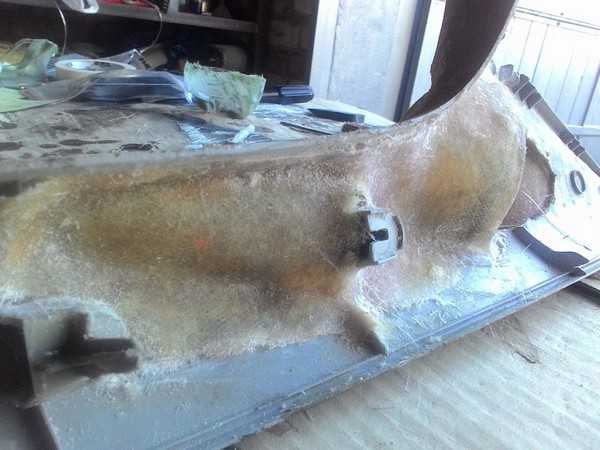

Изнутри набрасываем стекловолокна, укрепляем гнездо клипсы, которое пришлось подрезать и связываем со стекловолокном СЧ.

25:227

26:732

27:1237

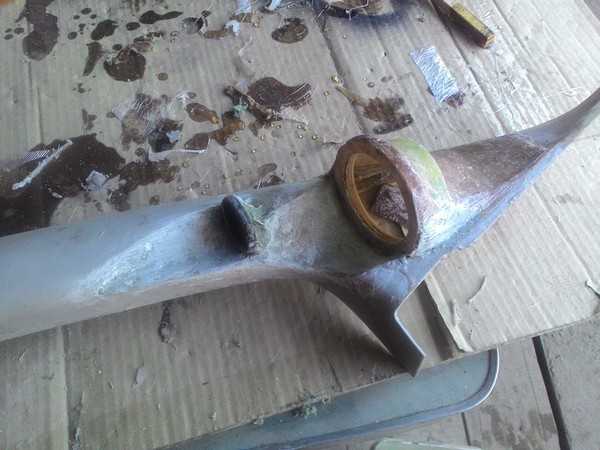

Пока получается как-то так.

27:1290

28:1795

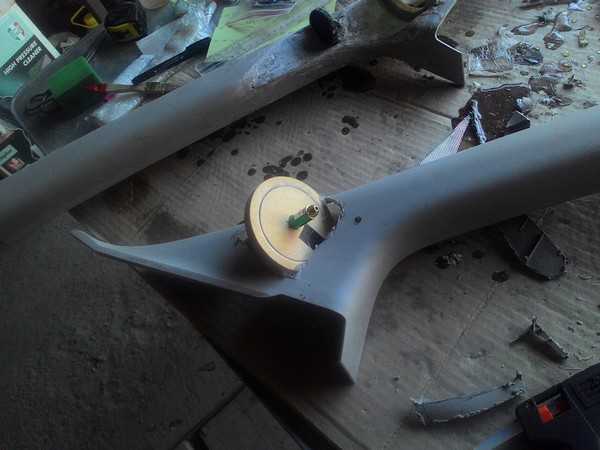

Теперь левая сторона вполне прочна и надежна, чтобы по ней разметить правую.

28:1938

29:2443

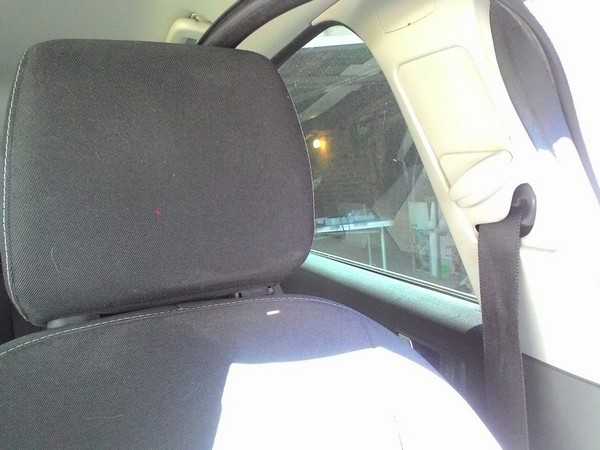

Выбираем направление правой стороны.

29:71

30:576

31:1081

Туда же в подголовник.
Разумеется, форма подиумов будет отличаться от левой стороны. Но придется как-то делать их, хотя бы, схожими по виду.
Есть еще проблема с такой реализацией: при выравнивании направления динамиков, правый, как правило, визуально кажется выше относительно панели, чем левый. Посмотрим, что получится и попытаемся как-то побороться с этим. В общем, накидываем волокна на правый подиум и срезаем лишнее.

31:1853

32:2358

33:504

Конечно, с точно такой же дырью снизу, как и в левом

33:600

34:1105

Размечаем окно.

34:1137

35:1642

36:2147

Вырезаем и кидаем сетку.

36:47

37:552

Изнутри, около кольца, оставляем место для шпатли. Иначе придется сводить на «нет» ее при вышкуривании, чтоб уместить сеточку. Этот маневр облегчит жизнь.

37:835

38:1340

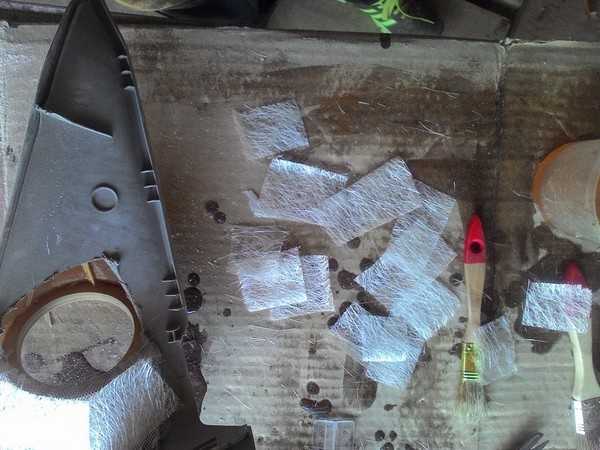

Нарезаем стекловолокно и раскидываем в 1 слой по месту армирования.

38:1467

39:1972

40:2477

Фотки с промежуточным результатом покажу позже.

40:91

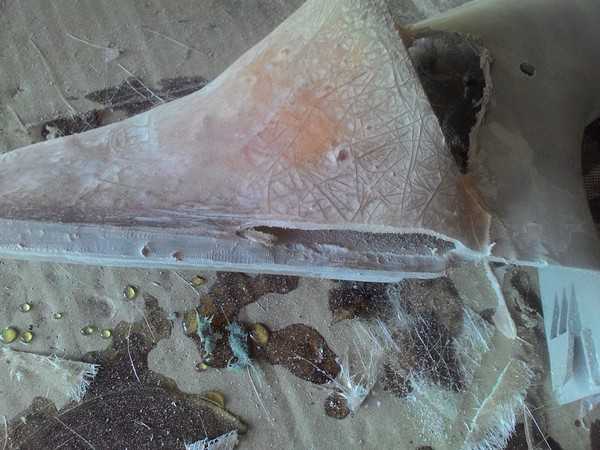

Закончили мы на укладке стекломата на тыльной стороне 2й стойки:

40:212

41:717

Сперва укладывал 1 слой, но нарезал, чтоб были под рукой побольше мелких кусочков стекломата, для оперативного накидывания еще пары слоев. Если сложить все сразу, то стекломат может местами не пропитаться. Это нам ни к чему.
Пока сохнет полиэфир на правой стойке, закидываем грубо шпатлей основу на левой стороне. Там, где был «стакан» для динамика и позади ВЧ.

41:1374

42:1879

Пусть сохнет. За это время обработаем стекломат правой стороны, который уже схватился.

42:2041

43:504

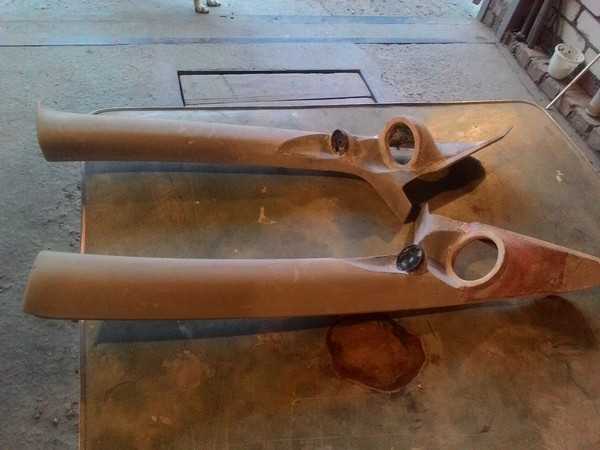

В результате таких поочередных манипуляций получился эдакий промежуточный результат:

43:667

44:1172

45:1677

46:2182

Форма еще, достато
