Как сжать суппорт при замене колодок, как вдавить задний тормозной цилиндр?

Как вдавить поршень суппорта

Во время ремонта суппортов или при замене тормозных колодок автомобиля, чтобы установить суппорт на место, необходимо вдавить в него поршень. Дело в том, что при нажатии на педаль тормоза под действием давления тормозной жидкости поршень выходит из корпуса суппорта, давит на колодку, в результате чего автомобиль тормозит. Так вот, когда суппорт снимается с тормозного диска, он остаётся в выдавленном положении, и установить его назад на диск после замены колодок не получится, так как поршень мешает. Деталь надо вдавить обратно, только тогда конструкция встанет на место.

Большинство автолюбителей вдавливают поршень всевозможными способами: кто слесарными тисками, кто газовым ключом, в общем, чем придётся. Но немногие знают, что можно своими руками быстро сделать инструмент, с помощью которого поршень вдавливается в суппорт за несколько секунд. Делается этот инструмент просто, из подручного материала, единственное условие — понадобится электросварка.

Происходит это так. Нам понадобится произвольная металлическая пластина, шириной 3 см, длиной 10 см, толщиной 3 мм, чтобы она не согнулась под нагрузкой. Также используем один болт диаметром 10 мм и длиной 10 см, две увеличенные шайбы и две гайки. В центре пластины необходимо просверлить отверстие, чтобы в него проходил стержень болта.

Сначала при помощи электросварки приварим гайку к увеличенной шайбе. Сделать это надо аккуратно, чтобы не испортить резьбу. С другими гайкой и шайбой сделаем тоже самое.

Затем одну гайку с шайбой привариваем к пластине таким образом, чтобы отверстия на пластине и на гайке совпали между собой. В нашем случае мы нашли пластину с просверленным отверстием. Так как диаметр этого отверстия был больше диаметра гайки, то мы использовали увеличенную шайбу, чтобы приварить гайку к пластине. Если самим просверлить отверстие в пластине, то вторая шайба не потребуется.

Теперь берём болт, накручиваем на него конструкцию с пластиной до середины, а на окончание болта накручиваем гайку с шайбой, чтобы шайба оказалась последней. Инструмент для вдавливания поршня суппорта готова.

Работает он так: устанавливаем устройство таким образом, чтобы его увеличенная шайба упиралась в поршень, а пластина – в корпус суппорта. Подтягиваем ключом болт, он вкручивается в гайку с пластиной, она упирается в корпус суппорта, шайба в поршень — и вдавливает его. Нужно только следить за тем, чтобы не порвать пыльник. Таким нехитрым способом можно быстро установить поршень суппорта на место.

ВИДЕО

KIA Venga «Клопышка» ›
Бортжурнал ›
Как при смене колодок вдавить тормозные поршни передних и задний тормозных цилиндров без специнструмента

Новые, что задние, что передние колодки, гораздо толще старых истертых, соответственно, после того как будут сняты передние и задние суппорты, а новые колодки водружены на свое место, обязательно встанет вопрос — как вдавить тормозные поршни обратно в цилиндры?! Иначе суппорт обратно на свое место с уже новыми колодками не встанет.

Помятуя, что «голь на выдумки хитра», и «мы не ищем легкий путей», можно воспользоваться подручными средствами и народными способами их использования, которые не требуют покупать или рукожопить спец. устройства.

Подытожим:

Передние суппорты

Обратимся за помощью к нашему винтовому домкрату, который идет в комплекте с докаткой.

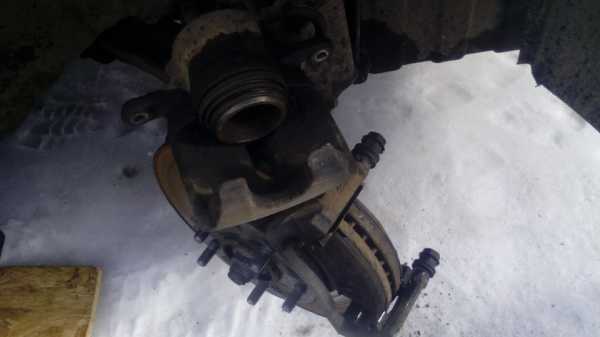

После снятия, суппорт довольно устойчиво можно расположить на диске, оперев его на детали подвески:

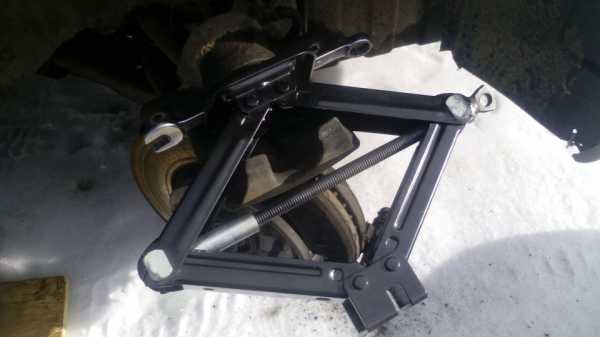

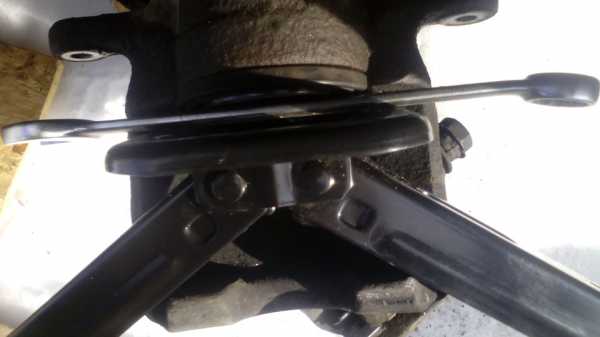

Домкрат, почти сркутив его до начального состояния, прекрасно упирается нижними ребрами в вилку суппорта, а нижней площадкой — в поршень. Между домкратом и поршнем можно положить ключ — тем самым уменьшите себе количество оборотов винта домкрата.

Затем, просто пальцами, разворачивая домкрат, поршень легко вдавливается в цилиндр:

Задние суппорты
Для задних увы не все так радужно…

Так как при отсутствии спец. инструмента, с ними возникает следующие проблемы:
1. нужно как-то устойчиво расположить этот хренов суппорт, чтобы приступить к решению второй проблемы.

2. нужно одновременно;
2.1 вращать поршень суппорта;
2.2 давить на него.
Иначе он вдавливаться не будет.

Так или иначе, в одну харю с помощью только двух рук, не прибегая к инструментам-самоделкам все три пункта одновременно выполнить не удалось. Поэтому пришлось призвать на помощь тестя. В итоге, с помощью четырех рук, ключа для УШМ и фомки, всё получилось.

Процедура следующая:
Ключ для УШМ приставляется к поршню, затем на него заводится фомка, таким образом, чтобы он одновременно упиралась и в ключ, и вилку суппорта.
Одновременно начинаем поворачивать ключом для УШМ поршень по часовой стрелке, и не со всей дури, но с достаточным усилием, давим на ключ фомкой.
Через три-четыре оборота ключа, поршень вдавится достаточно, чтобы одеть суппорт обратно.

Колодки ставил:
Передние: SANGSIN Hi-Q SP1515 (1500р. за комплект)
Задние: SANGSIN Hi-Q SP1536 (1200р. за комплект)

evrasia-today.ru

Как сжать тормозной цилиндр при замене колодок

Новые, что задние, что передние колодки, гораздо толще старых истертых, соответственно, после того как будут сняты передние и задние суппорты, а новые колодки водружены на свое место, обязательно встанет вопрос — как вдавить тормозные поршни обратно в цилиндры?! Иначе суппорт обратно на свое место с уже новыми колодками не встанет.

Помятуя, что "голь на выдумки хитра", и "мы не ищем легкий путей", можно воспользоваться подручными средствами и народными способами их использования, которые не требуют покупать или рукожопить спец. устройства.

Обратимся за помощью к нашему винтовому домкрату, который идет в комплекте с докаткой.

После снятия, суппорт довольно устойчиво можно расположить на диске, оперев его на детали подвески:

Домкрат, почти сркутив его до начального состояния, прекрасно упирается нижними ребрами в вилку суппорта, а нижней площадкой — в поршень. Между домкратом и поршнем можно положить ключ — тем самым уменьшите себе количество оборотов винта домкрата.

Затем, просто пальцами, разворачивая домкрат, поршень легко вдавливается в цилиндр:

Задние суппорты
Для задних увы не все так радужно…

Так как при отсутствии спец. инструмента, с ними возникает следующие проблемы:
1. нужно как-то устойчиво расположить этот хренов суппорт, чтобы приступить к решению второй проблемы.
2. нужно одновременно;
2.1 вращать поршень суппорта;
2.2 давить на него.
Иначе он вдавливаться не будет.

Так или иначе, в одну харю с помощью только двух рук, не прибегая к инструментам-самоделкам все три пункта одновременно выполнить не удалось. Поэтому пришлось призвать на помощь тестя. В итоге, с помощью четырех рук, ключа для УШМ и фомки, всё получилось.

Процедура следующая:
Ключ для УШМ приставляется к поршню, затем на него заводится фомка, таким образом, чтобы он одновременно упиралась и в ключ, и вилку суппорта.
Одновременно начинаем поворачивать ключом для УШМ поршень по часовой стрелке, и не со всей дури, но с достаточным усилием, давим на ключ фомкой.
Через три-четыре оборота ключа, поршень вдавится достаточно, чтобы одеть суппорт обратно.

Колодки ставил:
Передние: SANGSIN Hi-Q SP1515 (1500р. за комплект)
Задние: SANGSIN Hi-Q SP1536 (1200р. за комплект)

При замене колодок на Форд Мондео столкнулся с проблемой — не могу утопить поршень суппорта! Давил разными способами.

  • Скребущий шум при повороте налево Форд Мондео 3 – 2 ответа

При замене передних колодок шток тормозного цилиндра вкручивается а не вдавливается. А на задних колесах надо крутить и одновременно утапливать (можно например ключом от болгарки крутить, а придавливать мощной отверткой), три-четыре оборота и поршень уйдет вниз до упора. Левый задний по часовой, а правый задний — против часовой.

Тут кстати и видео есть как происходит процесс:

Передний суппорт утапливается обычным способом ни чего там не надо крутить, а вот задний как написано выше.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Как выставить шкив коленвала на Форд Мондео?

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.
Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

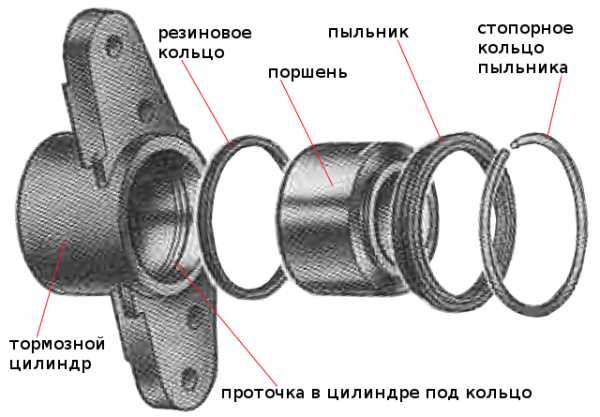

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

kekso.ru

Как сжать тормозной цилиндр при замене колодок — Лечение суставов

Новые, что задние, что передние колодки, гораздо толще старых истертых, соответственно, после того как будут сняты передние и задние суппорты, а новые колодки водружены на свое место, обязательно встанет вопрос — как вдавить тормозные поршни обратно в цилиндры?! Иначе суппорт обратно на свое место с уже новыми колодками не встанет.

Помятуя, что "голь на выдумки хитра", и "мы не ищем легкий путей", можно воспользоваться подручными средствами и народными способами их использования, которые не требуют покупать или рукожопить спец. устройства.

Подытожим:

Передние суппорты

Обратимся за помощью к нашему винтовому домкрату, который идет в комплекте с докаткой.

После снятия, суппорт довольно устойчиво можно расположить на диске, оперев его на детали подвески:

Полный размер

Домкрат, почти сркутив его до начального состояния, прекрасно упирается нижними ребрами в вилку суппорта, а нижней площадкой — в поршень. Между домкратом и поршнем можно положить ключ — тем самым уменьшите себе количество оборотов винта домкрата.

Полный размер

Затем, просто пальцами, разворачивая домкрат, поршень легко вдавливается в цилиндр:

Полный размер

Задние суппорты
Для задних увы не все так радужно…

Так как при отсутствии спец. инструмента, с ними возникает следующие проблемы:
1. нужно как-то устойчиво расположить этот хренов суппорт, чтобы приступить к решению второй проблемы.
2. нужно одновременно;
2.1 вращать поршень суппорта;
2.2 давить на него.
Иначе он вдавливаться не будет.

Так или иначе, в одну харю с помощью только двух рук, не прибегая к инструментам-самоделкам все три пункта одновременно выполнить не удалось. Поэтому пришлось призвать на помощь тестя. В итоге, с помощью четырех рук, ключа для УШМ и фомки, всё получилось.

Процедура следующая:
Ключ для УШМ приставляется к поршню, затем на него заводится фомка, таким образом, чтобы он одновременно упиралась и в ключ, и вилку суппорта.
Одновременно начинаем поворачивать ключом для УШМ поршень по часовой стрелке, и не со всей дури, но с достаточным усилием, давим на ключ фомкой.
Через три-четыре оборота ключа, поршень вдавится достаточно, чтобы одеть суппорт обратно.

Колодки ставил:
Передние: SANGSIN Hi-Q SP1515 (1500р. за комплект)
Задние: SANGSIN Hi-Q SP1536 (1200р. за комплект)
